Вентилятор в вытяжку в туалет

Сборка прибора

Последний этап – выполняемая в обратной последовательности установка вентилятора. Для сборки устройства следует:

• Установить двигатель и подсоединить клеммы.
• Аккуратно закрепить крыльчатку.
• Для закрепления заднюю часть его корпуса клеем.
• Установить прибор в отверстие, плотно прижав к стене или коробу.
• Закрепить обратно сначала противомоскитную сетку, а затем лицевую крышку. В основном, она монтируется на саморезах или специальных креплений в виде защёлок.
• Выполнить подключение вентилятора к электросети – убедившись, что электричество выключено и используя не скрутки, а клеммные колодки.

Для включения прибора используются различные схемы. Одной из самых простых является обычная кнопка или шнурок на приборе. Второй вариант предполагает объединение запуска устройства с включением освещения – в этом случае вентиляция начинает работать одновременно со светом, что делает управление более удобным. Отдельное включение вентилятора отличается более рациональным расходом электричества – хотя при входе в туалет и ванную его придётся запускать отдельно. Сделав так, чтобы прибор включался автоматически, по результатам измерения датчиков, можно сэкономить время, хотя придётся потратить больше средств на установку.

Подключение к электросети

Рассмотрев особенности возвращения работоспособности старого вентилятора, можно сделать определённые выводы. Во-первых, на монтаж и очистку вряд ли понадобится больше получаса, во-вторых, большая часть проблем решается удалением загрязнений и смазкой старого оборудования. В-третьих, без периодического снятия и обратной установки прибора не получится обойтись без снижения эффективности работы вентиляционной системы.

Монтаж

Подготовку вентиляционного канала и места крепления вентилятора следует выполнить еще на стадии ремонта, а устанавливать само оборудование уже после чистовой отделки.

Вытяжной канал следует при необходимости расширить или частично сузить до размеров приобретенного вентилятора. Доступный для очистки участок вентканала желательно вычистить от налета или пригласить для этого работников ЖКХ.

К месту установки подводится штроба для укладки провода. Сечение провода подбирается, исходя из мощности вентилятора. Как правило, достаточно многожильного медного провода сечением 0,5 мм2, так как ток потребления достаточно низкий.

В виду малого веса можно крепить вентилятор как на саморезы с дюбелями, так и на клей, например, жидкие гвозди или полимерный клей поверх керамической плитки или декоративной штукатурки.

Для подключения используются только клеммники, избегая скруток. Если не предусмотрено защищенной от влаги и пыли ниши в конструкции вентилятора, в которую можно скрыть соединение, то его необходимо защитить изолентой или термоусадочной трубкой.

Установка по месту эксплуатации

Монтаж устройства

В соответствии с рассмотренным ранее порядком монтажа вентилятора в туалете на этом этапе работ осуществляется его установка в вентиляционном люке. Порядок производимых при этом операций выглядит следующим образом:

• при малых размерах вытяжного отверстия его следует расширить с помощью перфоратора (конфигурация люка должна повторять форму корпуса вентилятора);
• в том случае, если отверстие люка имеет большие по сравнению с корпусом вентилятора габариты – в нём необходимо предварительно установить и надёжно закрепить соответствующий по размеру отрезок пластиковой трубы, а оставшиеся пустоты заполнить монтажной пеной;
• закрепление вентилятора по месту его установки осуществляется с помощью подходящих по размеру саморезов. В том случае, когда стены туалета отделаны керамической плиткой – для его закрепления используется специальный клеевой состав, что исключает возможность повреждения плиточной отделки.

Где актуально устанавливать вентиляторы с датчиком влажности?

Такие приборы актуально ставить в помещениях, где часто бывает сырость:

1. Кухня (пар от готовящейся еды, сушащиеся вещи).
2. Ванная.
3. Погреб.
4. Бассейн.
5. Баня.
6. Чердак.

Кроме «домашних» помещений такие вентиляторы можно установить и в других постройках — в гараже, сарае, свинарнике/птичнике/коровнике.

Обязательно ли нужен датчик: о преимуществах его применения

Нет, даже для «влажных» помещений датчик — не обязателен. Но если он будет в вентиляторе — это намного облегчит жизнь хозяевам: им не придется следить, чтобы в ванной комнате не было слишком влажно.

Регулировка датчика влажности и таймера

Если за этим не следить, и в ванной часто будет влажно — со временем (и очень быстро) там появится плесень. Это вредно и для человека, и для отделочных материалов, и для здания, и вообще смотрится неприятно. Выводить плесень из ванной потом можно долго, и не факт, что получится это сделать.

Поэтому если вы собрались покупать вытяжку в ванну — лучше сразу брать модель с датчиком.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Устройство и принцип работы вентилятора с таймером

С конструктивной точки зрения, приборы не отличаются особой сложностью. Их основной элемент – двигатель, на ось которого установлены специальные лопасти.

При изготовлении вентиляторов производители используют пластик, поэтому устройства обладают небольшим весом и имеют компактный размер. Турбина с лопастями помещается в специальный корпус.

В нем же расположены и основное узлы, соединяющие таймер с рабочим механизмом. Таймер – отдельный блок, с помощью которого можно установить параметры функционирования вентиляционной системы.

Принцип работы вытяжного вентилятора с таймером, как и монтаж прибора, тоже не отличается особой сложностью.

Период вращения лопастей пользователи регулируют самостоятельно, используя для этого специальный переключатель.

А само устройство может функционировать в нескольких режимах:

1. В зависимости от включения освещения в ванной комнате. Вентилятор может начинать проветривать помещение сразу же после включения света и отключаться через определенное время.
2. Вне зависимости от освещения в ванной комнате. В этом случае время начала и конца проветривания полностью регулируется пользователем.

Советы покупателям вентилятора с гигростатом

Качественный вытяжной вентилятор для ванной комнаты должен быть бесшумным, обладать высокой производительностью, защитой от воды и подходить к интерьеру помещения. Сейчас выпускаются варианты с интересным дизайном, оригинальным исполнением лицевых решеток и панелей. Поэтому подобрать вытяжное устройство под любой стиль отделки ванной не так уже и сложно.

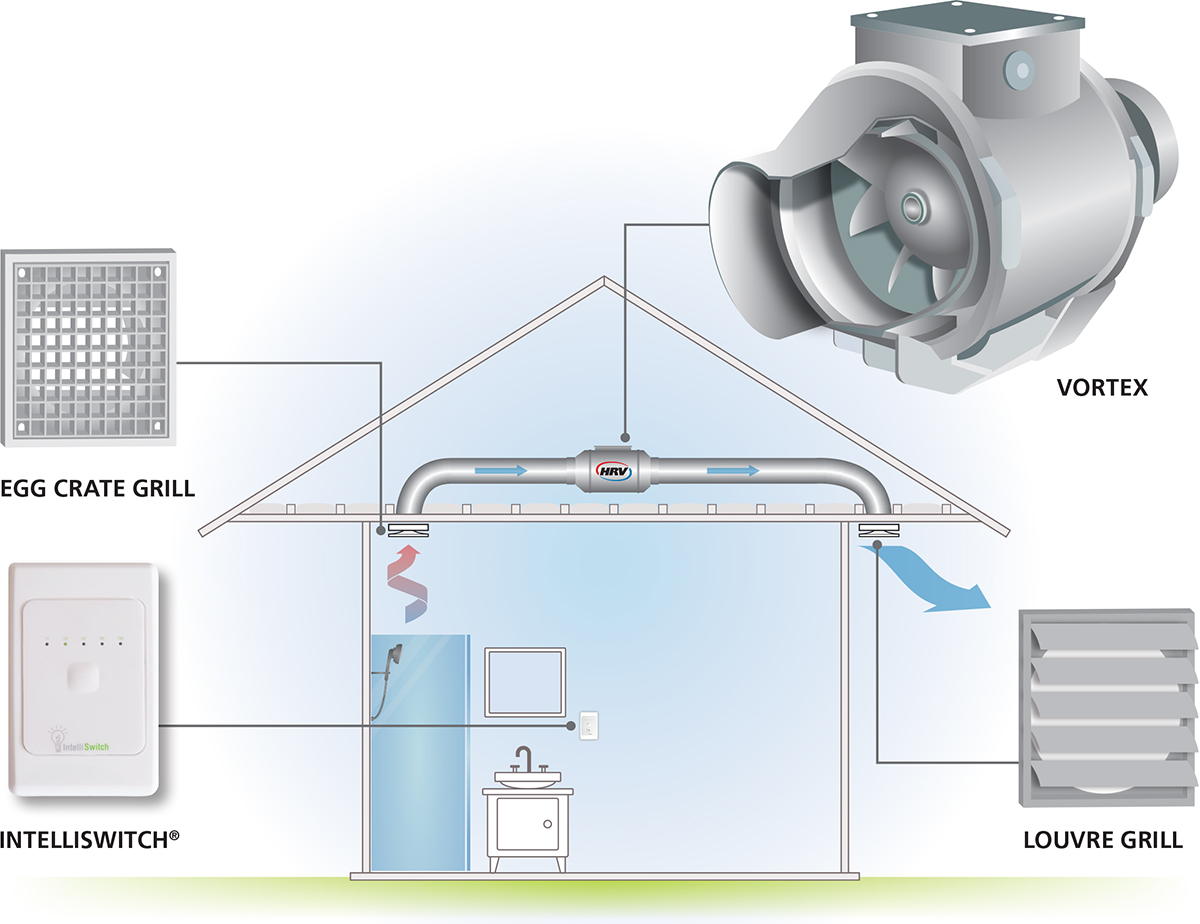

Для эксплуатации в ванной или туалете лучше всего подходят канальные вентиляторы. Они устанавливаются в воздуховод. Лопасти изделий изготавливают из металла или прочного пластика. Конструкция не боится воздействия влаги, а также едких химических веществ.

Существует несколько вариаций исполнения канальных вентиляторов по форме. Они бывают круглые, квадратные и прямоугольные. Выбирается модель под форму вытяжной шахты в комнате

Подбирать канальный вентилятор следует с учетом параметров комнаты и диаметра воздуховода. Для подбора производительности изделия, сначала определяют объем помещения: для этого перемножают между собой ширину, длину, а также высоту комнаты. Полученную величину умножают на нормативную кратность воздухообмена.

Параметр нормативной кратности воздухообмена для душа и ванной комнаты составляет 7-9. Если помещением пользуется несколько человек, следует брать максимальное значение. Пример: объем помещения 22,5 м3 *9 (кратность воздухообмена) = 202,5 м3. В этом случае следует покупать канальный вентилятор с производительностью свыше 202,5 м3.

Отличаются канальные системы и другими параметрами: мощностью электродвигателя, уровнем шума, частотой вращения лопастей и т.д. Выпускаются изделия разных цветов, а также типов декоративной решетки.

Для монтажа в ванной довольно популярны вентиляторы с обратным клапаном. Рекомендуем ознакомиться с десяткой лучших предложений на рынке.

Вытяжной элетрический вентилятор

Начнем с того, что разделим все современные вытяжки для ванной комнаты на два типа: простые и автоматические. В чем между ними разница? В том, что последние нуждаются в минимальном участии человека в процессе воздухообмена.

Простые вытяжки представляют собой обыкновенный электрический вентилятор, помещенный в трубчатый корпус. Включаться в работу они могут либо встроенным в него, либо отдельно стоящим выключателем. Достаточно распространенным способом его включения является клавиша выключателя, отвечающая за освещение ванной комнаты.

Такой подход к делу не очень правильный, поскольку в этом случае удаление загрязненного воздуха производится только тогда, когда в помещении находится человек. Но влага ведь за это время улетучиться не успевает. Поэтому целесообразно для вентилятора устанавливать отдельный выключатель.

Автоматическая вытяжка. От обыкновенной она отличается только наличием электроники, контролирующей ее работу. Такие устройства могут работать посредством двух различных методов – одни из них оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), а другие специальными датчиками, контролирующими влажность в ванной комнате.

Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Это достаточно удобные устройства, не требующие вмешательства человека для управления их работой.

На некоторые модели устанавливается так называемый обратный клапан, который не позволяет проходить воздуху в обратном направлении – этот нюанс будет незаменим для жителей высотных домов, в которых распространенным явлением считается проникающий от соседей запах борща или горелого лука.

Для жителей частного сектора, у которых вентиляция в ванной имеет прямой контакт с улицей, не лишним будет приобрести вытяжку с регулируемым диффузором – закручивая или выкручивая шайбу в центре вытяжки, можно регулировать количество выбрасываемого на улицу воздуха.

Типы вентиляторов в ванную комнату и туалет

Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение.

Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.

Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.

Виды систем вентиляции в санузле

Для создания циркуляции воздуха в комнатах создается естественная и принудительная вытяжка. В первом случае вентиляция происходит за счет вытеснения холодной воздушной массой более легкого сырого воздуха к потолку и затем в вентиляционный канал.

Во втором случае используются для искусственной циркуляции порой не только вентиляторы, но и калориферы, автоматические приборы управления и др.

Естественная вытяжка

Свежий воздух проникает в ванную комнату через щели внизу входной двери или через специально сделанное отверстие. Выпускным каналом является вертикальный колодец для вентиляции, выходящий наружу.  К нему сквозь стену или дыру в потолке подходит вытяжка в туалете.

Во время монтажа природной вытяжки нужно соблюдать следующие требования:

1. Для санитарного узла нужен отдельный воздуховод.
2. Допускается совмещение каналов для вытяжки ванной комнаты и туалета лишь на одном этаже.
3. При соединении с вентиляционной шахтой нужно установить клапан во избежание создания обратной тяги и появления специфических запахов.

Для того чтобы создать необходимую вытяжку, необходимо выдерживать разницу между нижней и верхней точкой вентиляционных труб. При этом для разной температуры замена воздуха за час будет разная.

Эти данные приведены ниже в таблице:

Высота трубы в м	Температура воздушной массы в санузле
	Расход при 30˚С	Расход при 24˚С	Расход при 19˚С	Расход при 15˚С
2	55,0	42,5	33,28	22,15
4	73,1	57,76	44,89	33,12
6	86,06	67,65	54,34	37,89
8	95,32	76,02	58,76	43,11
10	102,43	80,21	65,06	44,98

Расход приведен в м³/ч

Принудительная вентиляция

Наиболее результативной сегодня является приточно-вытяжная циркуляция воздуха, технически обеспеченная тепловым рекуператором. Как правило, ее применяют в тех помещениях, где не хватает естественной вытяжки – в ванной комнате и туалете.

Преимущественно это относится к помещениям, где смонтирована душевая кабинка, поскольку кратность там должна быть не менее 75 м³/ч. Помимо того, в летнее время нет существенной разницы между температурами внутри и снаружи ванной, из-за чего вытяжка существенно снижается.

Для увеличения притока в таком помещении способствует оптимальный зазор под дверью, а вытяжка может быть усилена посредством вентилятора. На рынке есть много разновидностей приборов для циркуляции воздуха, различной конфигурации, конструкции и производительности. Но все они имеют похожий принцип работы.

После монтажа вентилирующего устройства необходимо проверить эффективность его работы. Это легко узнается с помощью горящей свечи: нужно расположить пламя у отверстия вытяжного канала и, если оно туда отклоняется, значит, система работает нормально.

2 Проверка работы естественной вытяжки

Если неизвестна производительность вентиляции, система проверяется очень просто. Откройте форточку, дверь в санузле. Возьмите бумажную салфетку и приложите к отверстию шахты. Поток воздуха должен прижать лист к решетке. Аналогично используют спичку, зажигалку, свечу. Пламя должно направляться в сторону вентканала, и чем больше, тем лучше.

Естественную вытяжку можно проверить с помощью спичек, зажигалки или листа бумаги

Закройте окна и двери, сделайте повторную проверку. Может статься, работа вытяжки ухудшится или не будет работать совсем. Следует искать причину и устранить ее. Среди причин, когда вытяжная система внезапно перестала работать, наиболее вероятны следующие:

• заменили дверь в санузле на более плотные и герметичные, которые не пропускают воздух;
• поменяли обычные окна на пластиковые, заменили входную дверь, квартира загерметизировалась;
• шахта сверху по какой-то причине засорилась;
• соседи установили мощную принудительную вентиляцию, которая гонит воздух в ближайшие квартиры или мешает естественной циркуляции.

Правила снятия устройства

Первый этап работ по замене или очистке вентилятора начинается со снятия прибора. Для этого требуется выполнить такие действия:

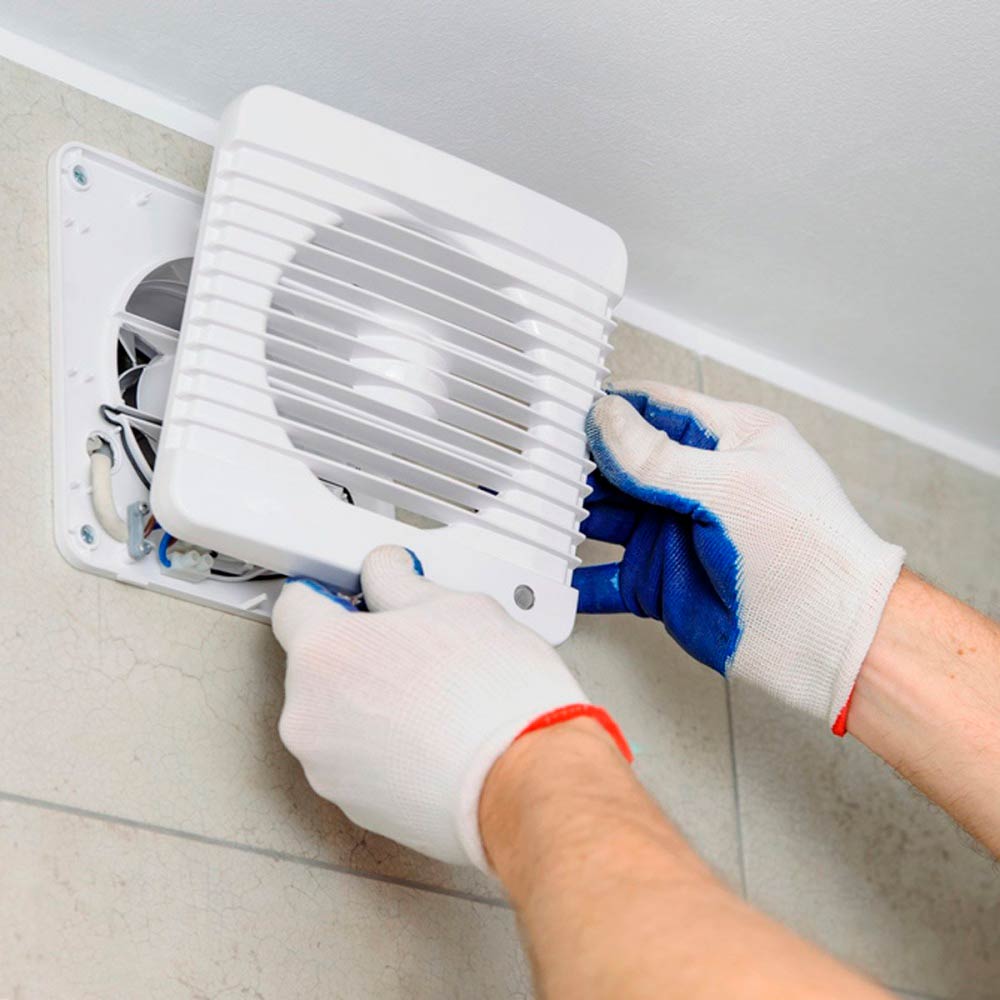

Снять решётку вентилятора, которая обычно крепится четырьмя саморезами, реже – на клею.

Вентилятор со снятой решёткой

• Аккуратно извлечь прибор (электричество уже должно быть отключено) и отсоединить его от электросети – как правило, в ванной он подключается к выключателю освещения.
• Разобрать прибор, сняв рабочее колесо, закреплённое на валу с помощью цангового зажима – для этого достаточно отвернуть по часовой стрелке гайку крепления.
• Снять электромотор оборудования – для этого вентилятор поворачивают лицевой стороной, а провода отсоединяют от клемм. Мотор обычно крепится на 2 винтах и легко снимается.

При снятии двигателя его обязательно поддерживают. Если разбирается недавно работавший прибор, желательно одеть перчатки. Хотя проще подождать некоторое время, дав двигателю остыть.

Извлечение электромотора

Для чего нужна принудительная вентиляция

Повышенная влажность отличает ванную от других комнат в доме и вместе с этим создает благоприятные условия для функционирования и размножения болезнетворных бактерий и микроорганизмов. Поэтому несмотря на обилие чистящих средств, ликвидировать основную причину гнили и плесени способно только грамотно подобранное вытяжное устройство. Также оно поможет достичь оптимальной температуры и влажности в помещении и избавить от постоянного присутствия неприятного запаха, которое особенно характерно для совмещенного санузла с туалетом. Вытяжка для ванной выполняет следующие задачи:

• создание воздухообмена;
• препятствие распространению вредных для здоровья микроорганизмов;
• поддержание оптимального микроклимата.

Естественная вытяжка

Этот вид вентилирования работает путем вывода спертого воздуха через шахту. Обычно данная система проектируется при строительстве многоквартирного жилого дома. Но для ее эффективного функционирования требуется постоянный приток воздуха через специальные отверстия в двери ванной комнаты.

Принудительная вытяжка

Устанавливается в тех случаях, когда естественный механизм воздухообмена неисправен или недостаточно эффективен. Создается за счет использования специальных устройств – встраиваемых вентиляторов.

Принудительная вытяжка рекомендована к установке в следующих случаях:

• при возникновении на трубах или металлических изделиях ржавчины;
• если на стеклах, предметах и окнах постоянного присутствует конденсат;
• при появлении на поверхностях черных точек, гнили или плесени.

Что такое вентилятор для вытяжки и его назначение

Этот прибор выглядит как небольшое устройство, которое посредством лопастей на валу двигает воздух по трубам системы вентиляции. При этом он не оказывает воздействия на естественную вытяжку в ванную при условии, что в приточной трубе установлен обратный клапан.

Предназначение

Изделие для вытяжки будет востребованным в местах скапливания сырости, дыма или специфического запаха. Поскольку неблагоприятные аспекты приводят к гниению и образованию грибка либо возникновению темных пятен на стенах и потолке. И вот для своевременного решения этих проблем требуется восстанавливать чистоту воздуха до состояния по санитарным нормам. Именно в этих ситуациях вентилирующее устройство позволяет решить проблему.

Фото вентиляторов для ванной

Также рекомендуем просмотреть:

• Вытяжка 60 см
• Черная вытяжка
• Рекуператор для дома
• Вентиляция в бане
• Труба для вытяжки
• Почему потеют окна
• Приточный клапан в стену
• Осушитель воздуха
• Приточная вентиляция
• Норма влажности воздуха
• Вентиляция в частном доме
• Как сделать вентиляцию своими руками
• Приточный клапан на окно
• Увлажнитель воздуха
• Обратный клапан на вентиляцию
• Вытяжка для кухни
• Фильтр для вытяжки
• Встраиваемая вытяжка
• Установка вытяжки
• Напольный кондиционер
• Вентилятор для вытяжки
• Вытяжка для ванной
• Воздушное отопление дома
• Как выбрать кондиционер
• Короб для вытяжки
• Бесшумные вытяжки
• Пластиковые воздуховоды
• Вытяжка в вентиляцию
• Как почистить вытяжку
• Сплит-система
• Вытяжка в погребе
• Вентиляция в гараже

Вентиляторы для ванной делятся на три вида: осевые, центробежные и радиальные.

Осевой вентилятор похож на пропеллер: лопасти крутятся – воздух перемещается. Он подходит для квартир, так как хорошо прокачивает воздух через короткий вентиляционный тоннель и прост в установке (монтируется непосредственно в вентиляционное окно). Для частного дома с несколькими этажами он не подходит — не хватит мощности.

Центробежный вентилятор работает мощнее осевого, чуть выше у него и фоновый шум. Подходит такой аппарат для помещений более 12 кв.м. Эти вентиляторы массивнее осевых, но при установке их можно прятать в стену. Выпускаются в прямоугольном и округлом сечении.

В радиальном вентиляторе воздух перегоняет специальное лопаточное колесо. Если его лопасти загнуты назад, он работает более продуктивно, если вперед — более тихо.

Как установить вентилятор в ванную комнату

Выбора места для установки особо нет. Монтируется вентилятор в вентиляционный канал, где его строители расположили, там он и остается. При подключении прибора к электрической сети лучше сделать для него отдельный выключатель. К вытяжке должно быть проведено электропитание.

Сам процесс установки вентилятора довольно прост, если правильно соблюсти последовательность операций:

Проверьте, исправен ли вентиляционный канал. Снимите решетку, поднесите к отверстию зажженную спичку и посмотрите тянется ли огонь к отверстию. Если нет, прочистите канал.

Примерьте вентилятор к отверстию в стене. Если отверстие уже вентилятора, возьмите перфоратор и расширьте его. Если отверстие шире — заделайте пустоты монтажной пеной.

Выберите схему подключения вентилятора к электросети. Она зависит от типа вентилятора и может быть трех видов: через отдельный выключатель, параллельно освещению, через датчик и таймер. Подводить кабели нужно согласно выбранной схеме.

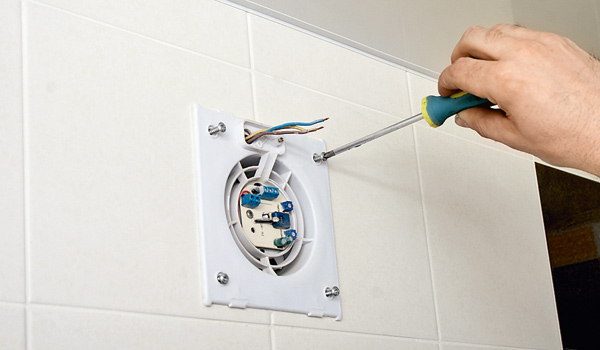

Снимите декоративную панель с вентилятора. Теперь можно подключить его к электросети.

Установите вентилятор на место, закрепите при помощи дюбелей или полимерного клея.

Осталось еще раз напомнить, что в непроветриваемой квартире с забитыми вытяжками, даже самый мощный вентилятор будет работать практически вхолостую.

Тип воздухообмена

Вентиляция в ванной комнате и туалете, варианты которой сегодня предлагаются владельцам недвижимости, может быть естественной и искусственной. В обычных многоэтажных зданиях, построенных в прошлом столетии, применяется первый тип систем. От окон и дверей свежий воздух в этом случае поступает в помещение. Затем он выходит через вентиляционные каналы.

Движение воздушных масс при естественной вентиляции достигается благодаря разнице давления внутри помещения и на улице. В современных квартирах окна и двери отличаются высокими показателями герметичности. Это нарушает естественный круговорот воздуха в помещении. Поэтому приобретая новые пластиковые окна и герметичные двери, следует предусмотреть наличие в них устройств для вентиляции.

Принудительная или искусственная вентиляция предполагает наличие специального оборудования. Его встраивают в систему воздухообмена. Существует большое количество разнообразных вентиляторов для принудительной вентиляции. Они разряжают давление внутри ванной и туалета. Воздух вытягивается наружу. Этот процесс приводит к поступлению в эти помещения кислорода из других комнат.

Обустройство принудительной вытяжки в санузле способно решить проблему неэффективной естественной вентиляции. Она требует больше времени и затрат при монтаже. Со временем потраченные усилия полностью компенсируются. Все предметы интерьера и отделка в таких помещениях служат гораздо дольше, чем при естественном типе воздухообмена. Здоровью людей не будут угрожать различные патогенные микроорганизмы. Поэтому принудительная вытяжка сегодня является предпочтительнее.

Советы по монтажу

Мастера советуют людям, впервые столкнувшимся с установкой вентиляционной системы в туалете и ванной комнате, обеспечить поступление свежего воздуха. Иначе эффективность работы вытяжного устройства сводится к нулю (как произвести монтаж вентиляции?).
Покупать дорогие крупногабаритные системы необязательно. Достаточно подобрать устройство, предварительно грамотно рассчитав необходимую мощность.
Наличие ионизатора, очистителя воздуха, кондиционера, бытового увлажнителя не отменяет необходимости монтажа вентиляции, так как ни одно из перечисленных устройств не способствует притоку свежего воздуха

Рекомендуется при установке вентилятора обращать внимание на мощность бытовой электропроводки. Устройство характеризуется двумя основными параметрами — мощность и давление

Эти параметры зависят друг от друга, их учитывают во избежание повреждений кабеля из-за перегрузки сети.
После завершения монтажа нужно проверить работу вентилятора, прислонив бумажный лист или поднеся включённую зажигалку

Если пламя не меняет положения, для устранения проблемы вызывают специалиста, особенно при встроенных в систему навесных приборов — датчиков, термометров, дистанционных пультов, внешних интерфейсов.

Эти параметры зависят друг от друга, их учитывают во избежание повреждений кабеля из-за перегрузки сети.
После завершения монтажа нужно проверить работу вентилятора, прислонив бумажный лист или поднеся включённую зажигалку. Если пламя не меняет положения, для устранения проблемы вызывают специалиста, особенно при встроенных в систему навесных приборов — датчиков, термометров, дистанционных пультов, внешних интерфейсов.

К вопросу установки вытяжного вентилятора подходят ответственно.Чтобы помещение бани, гаража, кухни, погреба, подвала, котельной было комфортным, безопасным, необходимо сделать качественную систему вентиляции. На нашем сайте вы найдете инструкция по установке вентиляции своими руками.

Способы подключения и управления

Постоянно держать вентилятор включенным — это лишь частный и не самый хороший вариант. Лучше воспользоваться одним из следующих вариантов:

1. Подключение параллельно освещению в ванной комнате и туалете.
2. Отдельный выключатель двух или трехпозиционный.
3. Регулятор для плавной настройки оборотов.
4. Управление таймером, контроллером, в том числе в составе систем «умный дом».

Если проблем с естественной вентиляцией нет, и даже при выключенном вентиляторе имеется постоянный отток воздуха, то оптимальным будет подключение вытяжки совместно с освещением. Активное проветривание будет включаться только при использовании санузла, когда необходимо максимально быстро и эффективно убрать запахи и влажность. Одновременно это и самый простой вариант, не требующий дополнительных работ по укладке кабеля, допускается включение непосредственно от осветительного прибора, от которого расстояние до вентилятора существенно меньше, а провода укладываются в короб или над подвесным потолком, а при монтаже на этапе ремонта электропроводка монтируется в стену.

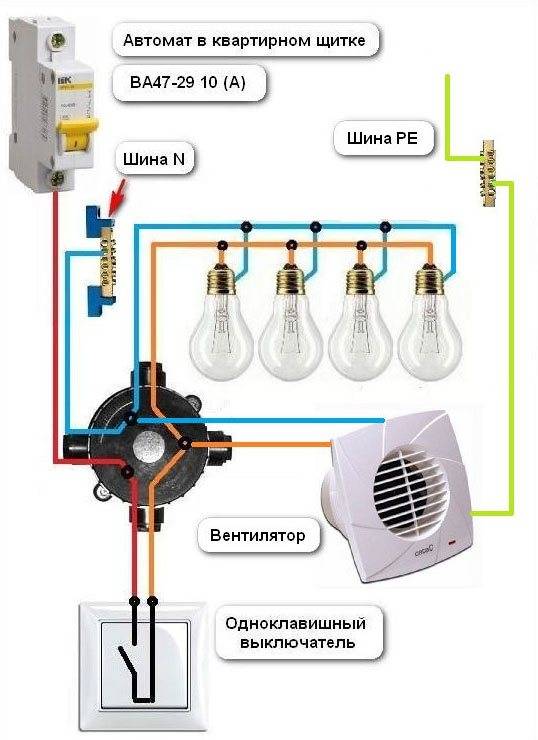

Подключение вентилятора к выключателю освещения

Оптимальный вариант при озвученных условиях — это установка отдельного выключателя. Используются на выбор двойной выключатель для освещения и вентиляции или отдельный выключатель, если есть возможность или желание расположить несколько монтажных коробок рядом. Это позволит самостоятельно задействоватьпринудительную вентиляцию в ванной комнате и туалете.

Подключение вентилятора к двухклавишному или отдельному выключателю

Популярный, но не очень удобный вариант с вмонтированным в сам вентилятор включателем. Из корпуса выходит цепочка или шнурок, за который приходится дергать каждый раз, когда нужно проветрить ванную комнату. Учитывая расположение вентиляционного отверстия высоко под потолком, такой подход редко находит положительные отзывы.

Трехходовые выключатели используется для установки двух режимов работы вентилятора и его выключения. Отличный вариант, если естественного оттока воздуха нет, и требуется постоянно держать вентилятор включенным, но с минимальной производительностью, и лишь в отдельных случаях запускать вытяжку на полную мощность для быстрого осушения санузла и устранения неприятных запахов.

Регуляторы позволяют плавно настраивать производительность вытяжки. Это чаще устройства, выполненные под стандартную монтажную коробку с дизайном, аналогичным стандартным выключателям, только с поворотной ручкой и шкалой. Подбирать вентилятор и регулятор следует совместимые, от одного производителя.

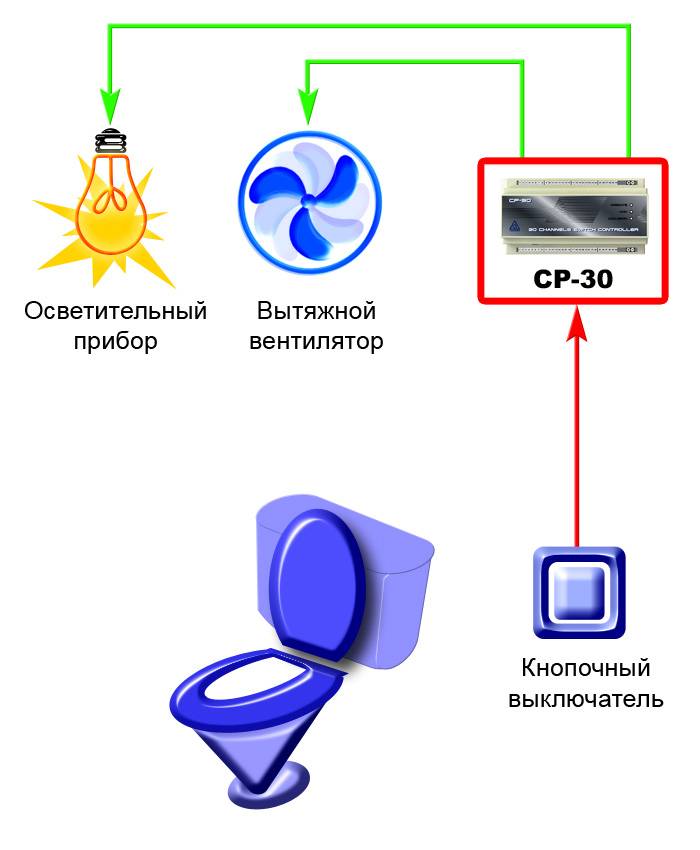

Самый эффективный способ — это подключение вентилятора к контроллеру климат системы или «умного дома». Включение и регулировка производительности выполняется на основании показаний датчика влажности и СО₂, а также по заданному расписанию. Например, 5 минут после выключения света в ванной комнате. Линия питания ведется отдельная, притом от шкафа управления, где располагается силовое реле.

Как выбрать вытяжной вентилятор

Схемы подключения

Есть 4 схемы, как подключить устройство вытяжки в санитарном узле

До начала установочных работ своими руками, обязательно стоит соблюсти необходимые меры предосторожности. Требуется подключить соответствующий рубильник электрического щитка – напряжение в электропроводке, в которой будут выполнены работы, должно отсутствовать

Все схемы разработаны для двух- или трехпроводной сети. В 1-ом случае со схемы нужно убрать заземляющий провод и произвести установку без него. Первый вид подключения вытяжки в санитарном узле, когда единовременно подключают прибор освещения. Напрямую подключают «землю» к «нулю», а фазу из такой скрутки подключают после выключателя. С нее и будет идти провод на прибор освещения. Есть и один минус: после отключения освещения нужно отключить и вентилятор.

Схема с выключателем на 2 клавиши

После она будет коммутироваться с 2 контактами, которые будут идти к вентилятору и светильнику. Заземление и «ноль» с открытого короба выключателя также проводят к вытяжке и освещению. Для этого соединения стоит протянут дополнительный кабель от выключателя к вытяжке. Но желательно сразу же взять провод с 3 жилами, провести от выключателя к распредкоробке, а от нее дополнительным кабелем подключить прибор.

Ошибки подключения

1

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение “выключатели”, до “распределительные устройства” и “устройства управления”.

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании “устаревших” правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники – https://cable.ru, Кабель.РФ

Причины его установки

Со временем каналы загрязняются и не могут справляться со своей функцией в полном объеме. Определить это несложно:

• на стенах, потолке, предметах, сантехнике появляется конденсат;
• зеркальные поверхности мутнеют;
• портится отделка;
• долго не исчезает неприятный запах.

Если стал заметен хотя бы один из признаков, требуется подключение вытяжки. Она позволит избежать застоя воздушных масс, неприятных запахов, плесени, сырости и грибковых образований. При правильной работе в помещении будет здоровый микроклимат, не появится конденсат, отделочные материалы и мебель сохранят первоначальный вид. Можно приобрести вентилятор с таймером или поставить его самому.
