Антенный кабель
Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.
Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.
Используется такое изделие для передачи информации кабельного и спутникового телевидения.
Изоляционный компонент проводов и кабеля
Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для каждой токоведущей жилы, предотвращение эффекта короткого замыкания.
В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.
Диэлектрическим материалом могут выступать:
- керамика;
- стекло;
- поливинилхлорид;
- целлулоид;
- полимеры и др.
Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.
Существует также специальное изоляционное построение, применяемое к электрическим проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

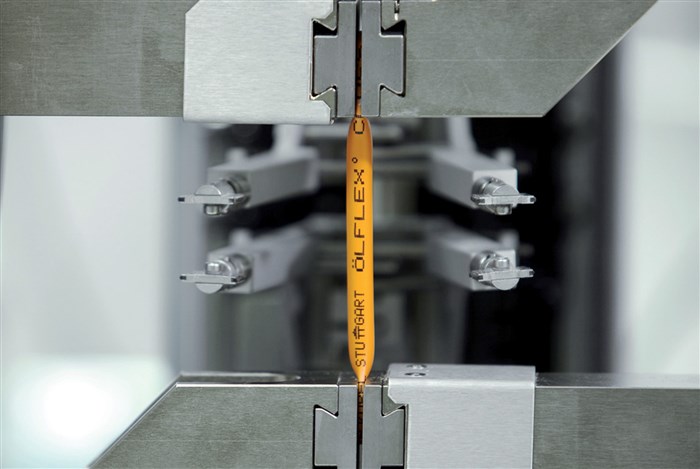

Изоляция из поливинилхлоридного пластиката
ИЗОЛЯЦИЯ КАБЕЛЕЙ И ПРОВОДОВ Поливинилхлоридные пластикаты
Основные свойства поливинилхлоридных пластикатов, выпускаемых отечественной промышленностью, приведены в табл. 1–12. Под воздействием температуры, солнечной радиации, пребывания в различных средах и т. п. поливинилхлоридные пластикаты за счет улетучивания пластификатора стареют, происходит снижение их пластичности и морозостойкости.
Основные свойства изоляционных поливинилхлоридных пластикатов
Поливинилхлоридный пластикат Р-38 предназначен для изоляции проводов, используемых при скрытой прокладке; Р-111—для изоляции жил станционных кабелей связи; Р-230 и Р-251—для изоляции проводов и жил кабелей общего назначения; Р-489 — для изоляции проводов полевой связи; Р-948 — для изоляции особогибких бытовых шнуров и теплостойкий — для изоляции монтажных проводов и жил силовых кабелей.
Для усиления изоляции из поливинилхлоридного пластиката токопроводящую жилу обматывают триацетатным или стеклянным волокном, хлопчатобумажной пряжей и другими материалами. Толщина такой изоляции больше однородной на 18%, а масса — на 16%. ← Предыдущая | Следующая → … содержание …
Виды проводов и кабелей для электропроводки •
Для монтажа наружной электропроводки на стенах со стороны улицы или крышах оптимальны виды проводов/кабелей АВВГ или ВВГ. Эти марки имеют прекрасную изоляцию, которая выдерживает воздействие низких и высоких температур, ультрафиолета.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
В России четыре производителя ПВХ-С Поврежденная проводка может привести к ударам электрическим током, иногда даже со смертельным исходом, а короткие замыкания в проводке по статистике являются причиной более 90 пожаров в нашей стране. Спрашивайте, я на связи!
Термические усадочные трубки
Термоусадка является современным и более надежным способом изоляции проводников. Термоусадочные трубки выпускаются различного диаметра и длины (до одного метра). Они не разборные и не универсальные, поэтому должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Это обеспечивает надежную фиксацию с защищаемой поверхностью.
Для изготовления термотрубки используются специальные полимеры: полиэтилен, силикон и так далее. Для повышения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. При этом они могут легко эксплуатироваться в различных климатических условиях, выдерживая воздействие агрессивных сред.
Термоусадочные трубки для изоляции проводов
Рабочий диапазон температур стандартных термоусадок находится в пределах от — 50 до + 125⁰С, но выпускаются изделия способные выдерживать до 260⁰С. Благодаря использованию специальных полимеров, производители выпускают следующие виды термоусадок:
- термостойкая;
- с повышенной прочностью;
- полупроводниковые;
- гофрированные;
- флуоресцентные.
Сфера применения термотрубок очень обширна. С их помощью может быть восстановлена изоляция кабеля с величиной напряжения до 110 кВ.
Изоляция проводов — какие бывают материалы
Прежде, чем преступить к процессу изоляции проводов, нужно подготовить все необходимые инструменты. Перед тем, как преступить к работе, требуется отключить напряжение в квартире (доме) автоматическими выключателями.
На сегодняшний день можно отметить следующие материалы для изоляции проводов и кабелей:

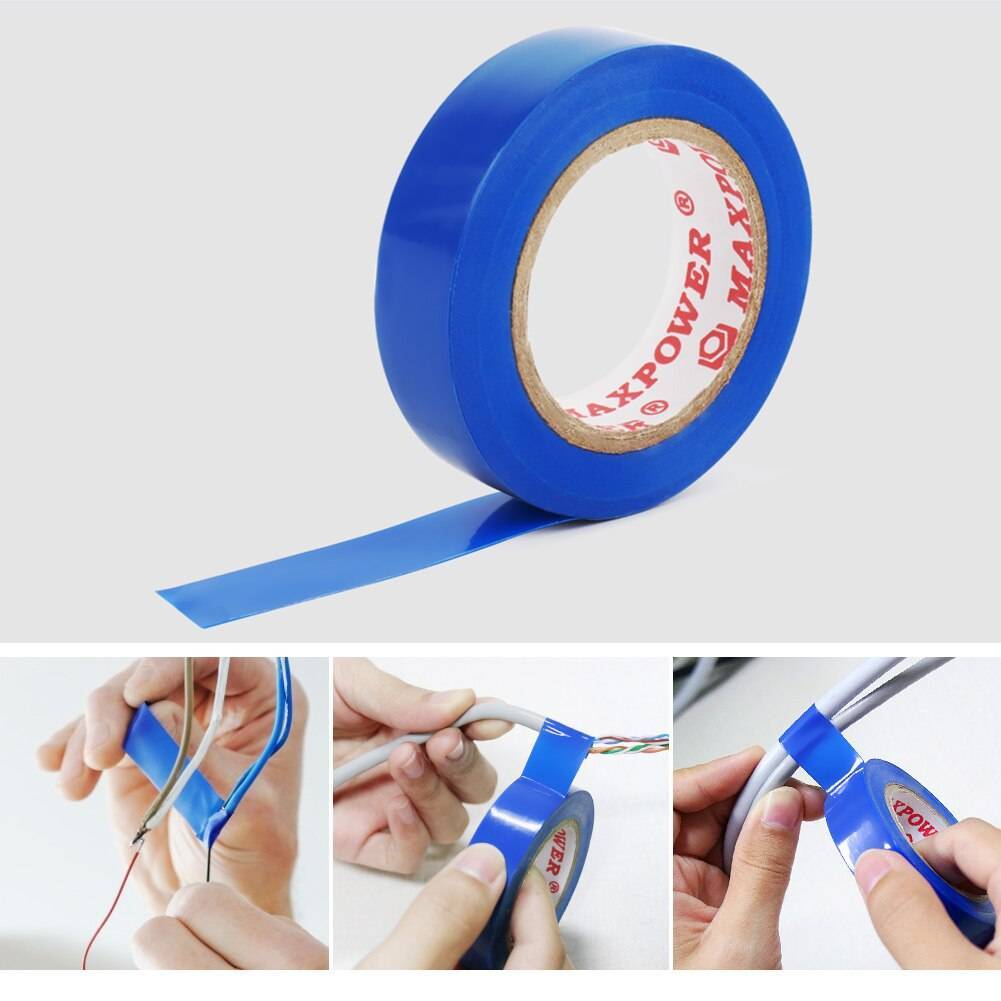

ПВХ изолента
ПВХ изолента. (На фото выше) Она хорошо устойчива к повреждениям внешней среды. Во влажном помещении не раскисает и даже не отклеивается со временем. Однако, лучше ее применять только в сухих помещениях, так срок службы этого изолирующего материала будет длиннее и надежнее.
ПВХ изолента

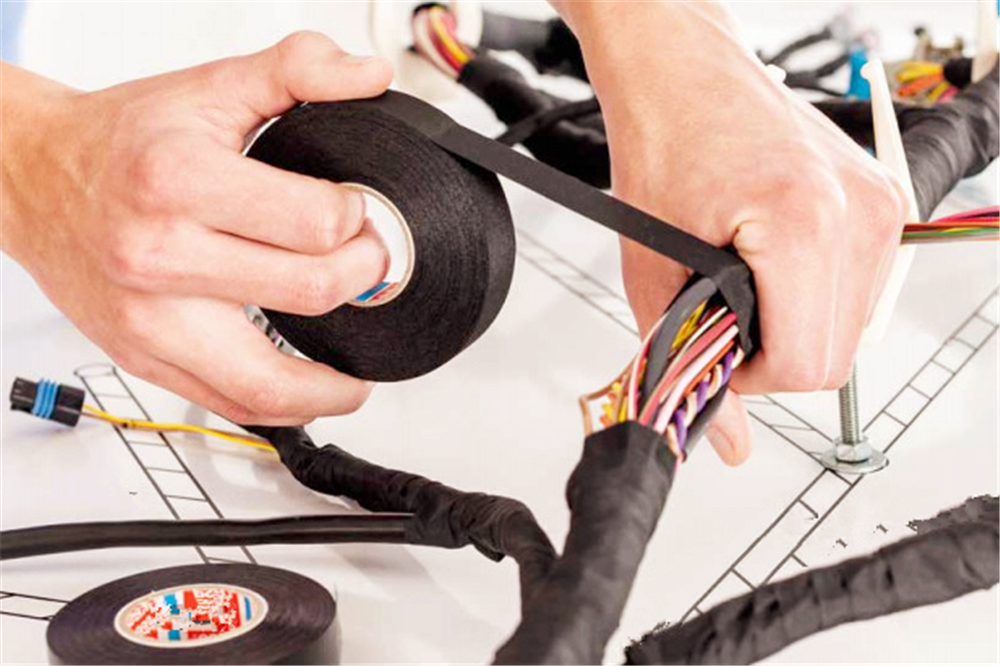

ХБ изолента
ХБ изолента. Ее считают достаточно хорошим материалом, даже лучше предыдущий вариант. Поскольку она гораздо более устойчива к влаге и другим нагрузкам. Использовать ее можно в более обширных зонах применения, например для подключения проводов в машине. Да и качество ХБ превосходит ПВХ.
ХБ изолента
Термоусадочная трубка (ТУТ)
Термоусадочная трубка (ТУТ). Самый оптимальный вариант, мы рекомендовали бы использовать именно его повсеместно. Самая надежная степень изоляции под водой, под землей и наконец в машине. Она легко устанавливается и имеет большой срок службы. ТУТ считается лучшим материалом на данный момент.
Термоусадочная трубка (ТУТ)
Колпачки СИЗ
Колпачки СИЗ. Они используются крайне редко, зачастую в тех случаях, когда нужно заизолировать скрутку. По свойствам напоминают термоусадочную трубку.
Колпачки СИЗ
Термоусадочные трубки
Термоусадочные трубки. Этот способ является современным и более надежным способом изоляции проводников. Термоусадочные трубки изготавливают различного диаметра и длины (до одного метра). Так, как они идут универсального размера, то должны подбираться под конкретный диаметр проводника. В процессе монтажа происходит сужение исходного сечения практически в два раза. Благодаря этому происходит надежная фиксация с защищаемой поверхностью.
Термоусадочные трубки
Материалы, из которых производятся термотрубки — специальные полимеры: полиэтилен, силикон и прочее. Для улучшения показателей сцепки с токопроводящими жилами дополнительно используется термоклей во внутренней полости трубки. К тому же они легко эксплуатируются в различных климатических условиях, без проблем выдерживают воздействие агрессивных сред.
Виды термоусадок:
- термостойкая;
- с повышенной прочностью;
- полупроводниковые;
- гофрированные;
- флуоресцентные.
Жидкая изоляция проводов
Жидкая изоляция проводов. Еще один вариант материалов для правильной изоляции проводов. Его используют в качестве восстановления защитного слоя токопроводящих жил, эксплуатация которых проходит в условиях повышенной влажности или в непосредственном соприкосновении с водой. В качестве изоляционного материала применяется полиуретановый компаунд. Его заливают в заранее подготовленную муфту через специальный бандаж. По обоим концам муфты устанавливаются резиновые уплотнители.
Жидкая изоляция проводов
Положительные свойства покрытия:
- Имеет высокую стойкость к внешним неблагоприятно влияющим факторам;
- способность к диалектному покрытию;
- устойчивость к вибрации;
- может переносить воздействие ультрафиолетовых излучений;
- легкость в применении ремонтных работ;
- пластичность и тщательное покрытие провода в труднодоступных местах и сгибах.
Отрицательные свойства покрытия:
- токсичность;
- высокая стоимость;
- летучесть жидкости. Не экономично расходуется при открытии герметичной банки.
Характеристики жидкой электроизоляции:
- имеет вид вязкой субстанции, тянущееся вещество;
- выпускается в трех видах — в тюбике, банке и в виде спрея;
- нанесение производится кистью, за исключением распылителя.
Тип изоляции кабелей применяется на основании конструктивных особенностей кабеля и сетевого напряжения, при котором он будет эксплуатироваться:
- для оболочных кабельных изделий при показателях постоянного напряжения не более 700 Вольт, и номинального переменного тока не более 220 Вольт для однофазных сетей (380 Вольт в случае с трёхфазными);
- для безоболочных кабелей с показателями постоянного напряжения не выше 700 Вольт, и номинального переменного тока до 220 Вольт (380 вольт для трёхфазных сетей);
- а для оболочных и безоболочных кабелей с показателями постоянного тока не более 700 — 1000 Вольт, и переменного от 220 до 400 Вольт (для трёхфазных сетей на 380 и однофазных на 220 Вольт);
- для кабелей с постоянным напряжением до 3600 Вольт и показателями переменного тока от 400 до 1800 Вольт;
- для кабелей, эксплуатируемых в условиях постоянного напряжения в 1000 — 6000 Вольт при показателях переменного тока в 400 — 1800 Вольт.
Подготовка
Перед началом изоляции электропроводов необходимо отключить напряжение в доме автоматическими выключателями. Следует подготовить материалы и инструменты для работы, сосредоточившись на их качественности и целостности.
Выделяются следующие типы материалов для изоляции:
- изолента (ПВХ, ХБ);
- термоусадочная трубка;
- специальные клеммы.
Электроизоляционные ленты обладают устойчивостью к влажности. Они не раскисают и не отклеиваются на протяжении длительного времени. ХБ изолента по сравнению с ПВХ является более устойчивой к влажности и механическим повреждениям. Ее применяют для подключения электропроводов в автомобилях.
Хотя самым лучшим материалом считаются термотрубки. Они используются повсеместно, поскольку удерживают изоляцию под водой или в земле. А срок службы может длиться десятилетиями. Специальные клеммы используются очень редко и только в специализированном направлении: изоляция скрутки. Но по техническим характеристикам схожи с термоусадочной трубкой.
Соответственно при существовании нескольких типов материалов для работ применяются различные способы изолирования проводков. А какая изоляция проводов покажется лучше можно понять только после ознакомления со всеми способами.
Чем и как можно изолировать провода в стене
Естественно, что после того, как вы скрутили вместе нужные провода, с помощью сварки соединили концы жил или спаяли с помощью припоя, нужно их заизолировать. В стене (распределительной коробке) используйте ленту ПВХ, ХБ, термотрубку или СИЗ:
- ПХВ лента хороша тем, что она эластична, но менее устойчивая к температуре нагрева. Может расплавиться в местах соединения, если будет плохое соединение жил и произойдет нагрев;
- ХБ лента хороша и надежна при не большом нагреве, но не стойкая к влаге;
- ТУТ (термоусадочная трубка) – это более современный и надежный изолирующий материал.
- СИЗ – это специальные колпачки предназначены для оголенных скруток.

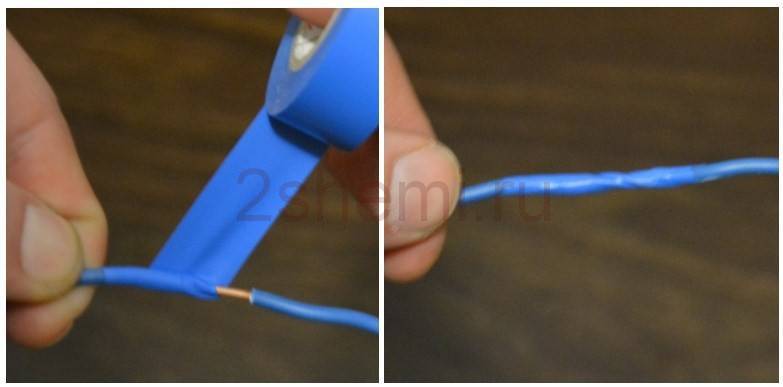

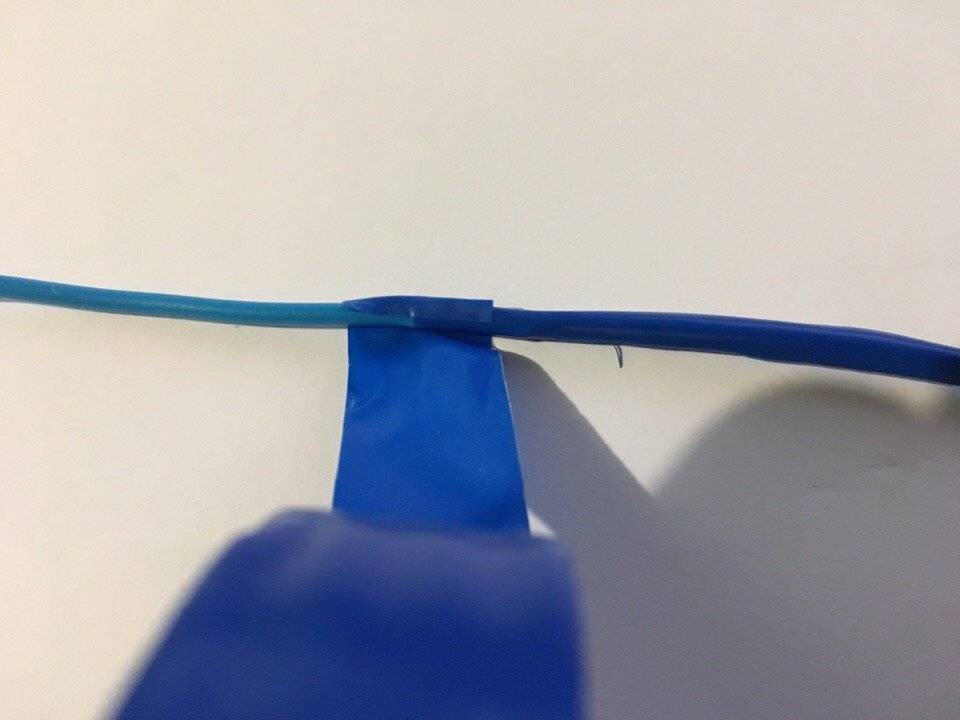

Если вы взяли ленту ПВХ или ХБ, то накладывать ленту на скрутку нужно начиная с оболочки проводов до кончика, затем согнуть кончик ленты и обратно до оболочки. Должно получиться, что вы наложили не менее 2-х слоев ленты ПВХ или ЧБ.
Термоусадочную трубку использовать для изоляции оголенных соединений (скруток), тоже очень просто. На один из проводников (или несколько) нужно натянуть трубку соответствующего диаметра. Не нужно брать слишком большого диаметра по отношению к жиле (жилам), но и слишком маленького, чтобы трубка свободно перемещалась по жиле (жилам) вместе с его оболочкой.
При покупке ТУТ нужно узнать его диаметр в свободном состоянии, а также узнать диаметр, на который он может сжаться после нагрева. Диаметр трубки после нагрева должен быть меньше диаметра самого провода вместе с его оболочкой.
После того, как вы сделали скрутку, сварили или спаяли жилы, на место скрутки нужно натянуть трубку так, чтобы его края перекрывали оголенную скрутку дальше по изоляции жилы.
Далее нужно взять монтажный фен, горелку или зажигалку и осторожно нагреть плавными движениями всю площади трубки, начиная с середины к краям. После того, как трубка остыла, проводкой можно пользоваться
После того, как трубка остыла, проводкой можно пользоваться.
Посмотрите видео о том, как изолировать жилы лентой и термоусадочной трубкой:
Что касается СИЗ, то здесь еще проще. Взять колпачки соответствующего размера скрутки по толщине и накрутить их на концы. Одно единственное, скрутка должна быть чуть короче самого колпачка.
Монтажные провода
Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП не подходят для таких случаев, и тогда используют следующие электрические кабели, провода и шнуры:
- РКГМ — это провод с 1 жилой из меди. Она включает несколько проволок. Диаметр составляет от 0,075 до 12 см. Присутствует специальная прорезиненная оболочка, стекловолоконная прослойка. Последняя пропитана лаком, который выдерживает разные температуры. Изделие применяют при показателях -60…+180°С и напряжении максимум до 660 В.
- ПНСВ тоже имеет только 1 жилу. Характеризуется как нагревательный элемент, диаметр от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности воздуха, температуре -50…+ 80°С и даже может выдержать погружение в воду.
- ВПП — провод с медной жилой. Рабочее напряжение — до 380 В, а температура — в пределах -40…+80°С. Такие кабели используют при высоком давлении. Например, для мотора в артезианской скважине.
Как читать маркировку
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
Обозначения для кабелей
В перечне буквенных сокращений зашифрованы материалы, которые использовались при изготовлении кабеля. В зависимости от очерёдности расположения в шифре, каждая буква является символом материала жил, изоляции или общей защитной оболочки. В этой системе легко разобраться, изучив следующую схему:
Всего в шифре максимум 5 буквенных позиций. Какой бывает маркировка кабеля, расшифровка – таблица:
В маркировке могут встречаться и другие обозначения, в том числе и написанные латинскими буквами:
В следующей таблице расписана расшифровка кабеля самых востребованных марок.
Следом за буквенным идёт цифровой код. Первая цифра определяет число жил в кабеле, затем знак «х», а за ним площадь сечения каждой жилы. Если указана только площадь сечения, значит, кабель одножильный.
Цифры 220 или 380 в конце – это указание на номинальное напряжение в сети, на которое рассчитан проводник.
Также в марке могут быть зашифрованы сведения о рекомендуемом температурном режиме эксплуатации изделия и его соответствия государственным стандартам или техническим условиям.
Как заизолировать провод в стене
Требуется выбрать штукатурку на расстоянии до 3-5 см от места повреждения по обе стороны, глубина траншеи — 1 см. Эти условия обязательны для беспрепятственного и качественного соединения поврежденных участков цепи. Следующий этап – разъединить провода и сделать надрез в изоляционном слое вдоль по центру.
С поврежденных концов проводника снимается изоляционный материал на 10-15 мм. Если проводка старая, изоляция, скорее всего, будет твердой и удалить ее с помощью ножа в тесных условиях будет практически невозможно. Лучше использовать метод оплавления.
Концы медных жил покрываются слоем припоя паяльника
Залудить проводники важно со всех сторон очень тщательно. В завершение на место соединения надевается изолирующая трубка
Если требуется влагостойкое соединение, предварительно соединенный участок можно обработать силиконом.
Можно ли изолировать провода скотчем
Материал, предназначенный для изоляции, обладает не только диэлектрическими качествами, но и выполняет защитную функцию. С учетом способа установки и условий использования к изоляции могут быть предъявлены и другие требования.
- Длительный эксплуатационный срок, высокая степень устойчивости к старению.
- Высокая прочность к истиранию и разрывам.
- Устойчивость к температурному воздействию, особенно высоким температурам.
- Отсутствие возможности перегибов.
- Сопротивляемость химическому воздействию.
Изоляция токопроводящих жил
Места, где соединены жилы, изолируют с помощью обыкновенной изоленты, но при этом контакт будет толще, и надеть на него термоусадочную трубку будет сложнее. В качестве аналога предпочтительнее использовать специальный термоусадочный материал. Усадку проводят с помощью обыкновенной зажигалки или строительного фена.
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
За и против
Между изоляционной лентой и скотчем есть существенные отличия:
- Толщина. Скотч значительно тоньше, поэтому понадобится больше слоёв.
- Скотч очень легко деформируется, плавится. Любые провода имеют свойство нагреваться, и если профматериалы являются термоустойчивыми, то клейкая лента нет.
- Также «старение» изоляции из скотча происходит быстрее, чем в случае со специальными материалами. Понадобится частая замена и постоянное наблюдение.
Меры безопасности
Изоляция проводов 220 вольт должна проводиться качественно. Малейшая ошибка — и вы подвергаете опасности своё имущество и людей, живущих в помещении. Использование материалов, не предназначенных для изоляции, чревато замыканием и пожаром. Ещё один минус — от скотча остаются липкие следы клея, которые сложно отмыть.
Для работ с проводами применяется пвх-изолента, лента на хлопчатобумажной основе (предпочтительна для сухих помещений), специальные клеммы, термоусадочные трубки. Изоляционная лента продаётся везде и стоит недорого, поэтому предпочтение лучше отдать именно ей. При первой же возможности в целях безопасности рекомендуется сменить временную изоляцию из скотча на профессиональные материалы.
Некоторое время назад возникла необходимость соединить и заизолировать провода, а изоленты под рукой, как обычно бывает, не оказалось, зато был скотч. Замотал соединение скотчем и вроде все ОК. Соединение работает и сейчас и вот хочется удостоверится обладает ли скотч достаточными электроизолирующими свойствами или его использование совершенно не допустимо?
Разновидности проводов
При выборе провода учитываются условия его эксплуатации, мощность подключаемого оборудования.
С одной жилой
Алюминиевый провод обозначают АПВ. Изоляция из ПВХ хорошо переносит воздействие агрессивных веществ, не боится высокой влажности. Радиус изгиба не менее 10 его диаметров провода.
Для изготовления электрошнуров
Бытовые приборы подключают только медными электрошнурами:
- Провод ПВС характеризуется высокой гибкостью, выдерживает до 3 тыс. сгибаний. С его помощью подключают электроприборы в сетях до 380 В. Для прокладки каналов внутри стен не подходит, т.к. через несколько лет начинает разрушаться его внешняя изоляция.
- ШВВП — отличается повышенной гибкостью. Используется для подключения маломощных устройств, светильников. При создании скрытой проводки не применяется.
Плоские
Провода, у которых жилы находятся в одной плоскости, названы плоскими. Они подразделяются на виды:
- ПБПП (ПУНП) — способен передавать напряжение до 250 В, в основном предназначен для проведения освещения.
- ПБППг (ПУГНП) — за счет многопроволочных жил обладает более высокой гибкостью (не менее 6 диаметров).
- АПУНП — в отличие от ПУНП имеет однопроволочную алюминиевую жилу с сечением 2,5-6 мм², остальные характеристики аналогичные.
С перемычками
Особенность таких изделий — между жилами есть перемычки, их делают из того же материала, что и изоляцию:
- ППВ — способен передавать ток до 400 Гц и 400 В. Хорошо переносит высокую влажность, устойчив к действию кислот, щелочей, не горит.
- АППВ — от предыдущей марки отличается тем, что он алюминиевый и минимальное его сечение 2,5 мм². Применяют для открытой силовой проводки и освещения.
Общее представление о сопротивлении изоляции
Определяющим показателем, влияющим на образование токов утечки и формирования однофазных или междуфазных коротких замыканий проводников, является сопротивление изоляции. Оно показывает, насколько токопроводящая жила изолирована от земли и соседних проводников.
В зависимости от используемой марки кабеля предусмотрены нормативные значения по сопротивлению. Они могут варьироваться, исходя из конкретных климатических условий. Для фиксации показаний используется мегомметр. С целью выявления слабых мест периодически осуществляется контроль указанного значения. Сроки проверки устанавливаются в соответствии с ПУЭ. Внеочередные испытания изоляции осуществляются в следующих случаях:
- при вводе в эксплуатацию;
- после проведения ремонтных работ;
- в случае попадания на защитный слой воды или при его перегреве.
Для качественного формирования защитного покрытия токопроводящих жил рекомендуется использовать соответствующие виды изоляционного материала. При этом обязательно соблюдать правила техники безопасности. Для кратковременной изоляции проводников можно воспользоваться скотчем.
Источник

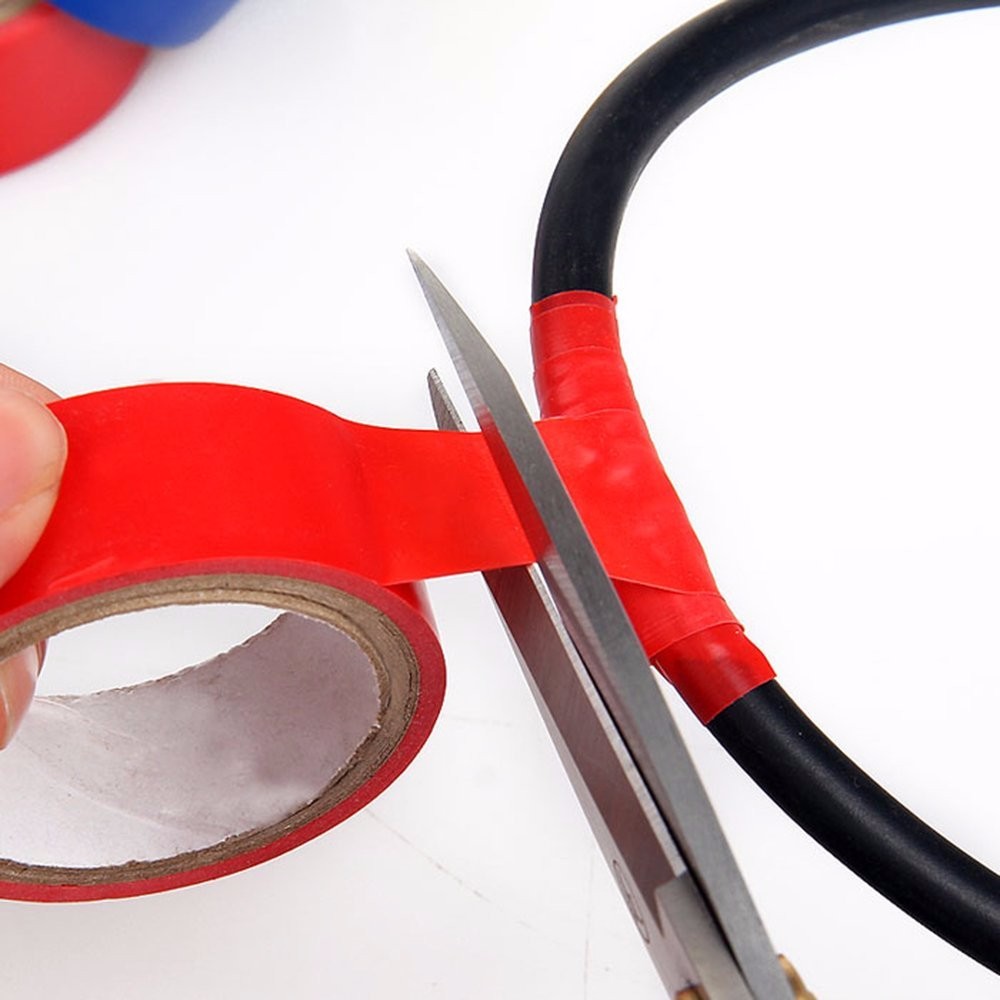

Изоляционная лента ПВХ: плюсы и минусы материала
Эту ленту по праву можно назвать наиболее популярной. Современная изолента может отличаться по плотности или эластичности. Свою работу ПВХ-изолента выполняет отлично, однако снова стоит вернуться к плотности соединений
Особенно нужно обратить внимание на соединения нулевых проводов. Именно они подвержены большему нагреву, в результате которого ПВХ-изолента может расплавиться
ФОТО: fastbox.suАссортимент расцветок ПВХ-изоленты очень велик
Ещё одним недостатком не слишком качественной поливинилхлоридной изоленты может стать высыхание клеящего слоя. Подобное может произойти уже через год после её приобретения. Если клеевой слой высох, единственное, что можно сделать с изоляционным материалом, это выбросить его в мусорное ведро.
Одним из важных преимуществ ПВХ-изоленты можно считать цветовую гамму изделий
Благодаря ей монтажник не запутается в цветовых маркировках кабелей, что очень важно
ФОТО: krsk.au.ruЕщё сравнительно недавно можно было купить только синюю изоленту
Термоусадка и ее использование
Проводить изоляцию этим нехитрым способом достаточно просто. При этом следует учесть то, что трубки следует надеть до того момента, когда все провода будут соединены между собой. В случае использования медных проводов это займет не более пары минут. В последующем надевается колпачок. Производится нагрев до определенной температуры. Для этого можно использовать фен строительного назначения. В крайнем случае можно использовать обычную зажигалку. При этом материал должен максимально плотно стянуться на используемом проводе, ведь необходимо сохранить оптимальный уровень сопротивления, которого добиться сложно. Такой способ изоляции подойдет для тех случаев, когда планируется использование проводов во влажной среде (под землей или в воде).
Резина
Основное преимущество данного вида изоляции – отличные диэлектрические свойства и повышенная гибкость. Кабели, изготовленные с использованием резиновой изоляции, удобны в работе и облегчают монтаж сетей со сложной геометрией.
В процессе производства кабелей применяют как синтетическую, так и резину, полученную из натурального сырья. Однако с течением времени и тот, и другой вид материала пересыхает, стареет и растрескивается. В таком состоянии резина частично утрачивает свои изоляционные свойства и становится причиной выхода кабелей из строя.
Примером кабеля с резиноволй изоляцией может послужить марка КГ и его модификация КГ-хл, используемая в районах с низкими температурами.
