Принцип работы ручного заклепочника для заготовок из металла

Как выбрать заклепочник – краткий обзор видов

Как работает заклепочник, представить уже не сложно, причем принцип этот действительно не меняется со сменой принципа работы или уровня профессионализма

А вот на выбор инструмента в магазине следует обратить внимание отдельно, чтобы не путаться и не сомневаться в случае необходимости. Сначала рассмотрим степень профессионализма инструмента, которая находится в прямой зависимости от цены

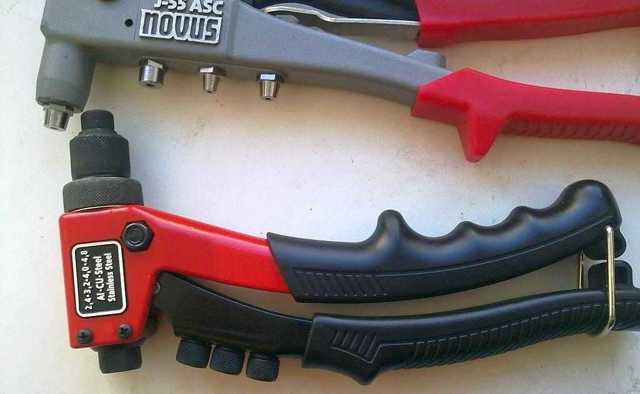

Бытовой вариант недолговечен и не выполняет большого объема работ, подойдет для редких подходов в ходе ремонта. Дополнительных функций в нем нет, кроме сменных насадок, которые есть во всех видах инструмента и удобно крепятся прямо на корпусе.

Полупрофессиональный заклепочник сделан из более крепкого металла, прослужит дольше, способен работать долго и делать крепежные узлы часто. Иногда имеет поворотную головку, для работы в труднодоступных местах. Может иметь удлиненные плечи рычагов, чтобы облегчить работу мастеру, ведь ему придется в этом случае делать меньше усилий, а работа будет идти быстрее. Стоит, естественно, дороже бытового. Профессиональный заклепочник станет самым дорогим, но он укреплен по полной, имеет самые длинные рычаги, работает много, но не вызывает быстрой усталости. Поворотной головки не имеет, чтобы не соблазняться на поломки, но благодаря своей длине также позволит добраться в неудобные места. Может работать не только с алюминиевыми заклепками, которые более мягкие, но и с остальными.

Можно рассказать еще и о различных формах заклепочника, в зависимости от основного действующего механизма. Ручной, естественно, полностью зависит от мышечной силы человека, никаких премудростей тут нет. Но существуют ситуации, когда крепеж должен быть большим, и человеческой силы может не хватить или хватить ненадолго, да и не каждый инструмент потянет такое усилие. Тогда на помощь приходит электрический заклепочник. А вот при очень масштабных работах с большими крепежными элементами без силы пневматического приспособления уже не обойтись. Как выбрать заклепочник, теперь понятно, пора перейти к работе с ним.

Особенности работы с инструментом

Чтобы быстро научиться обращаться с заклепочником и с легкостью выполнять надежное соединение элементов, достаточно усвоить несложный порядок работы с ним:

Первым делом необходимо подобрать заклепки подходящего диаметра. Чаще всего используют крепежи диаметром от 2 до 4 мм. При работе с заклепками крупного диаметра потребуется специализированный инструмент, в качестве которого лучше всего подойдёт пневматический или пневмогидравлический клепальник.
В рабочей поверхности сверлится отверстие с учётом внешнего диаметра заклепки. В случае использования крепежа с потайной головкой нередко приходится предварительно выполнять зенкование поверхности, что позволяет сделать заклепку незаметной.

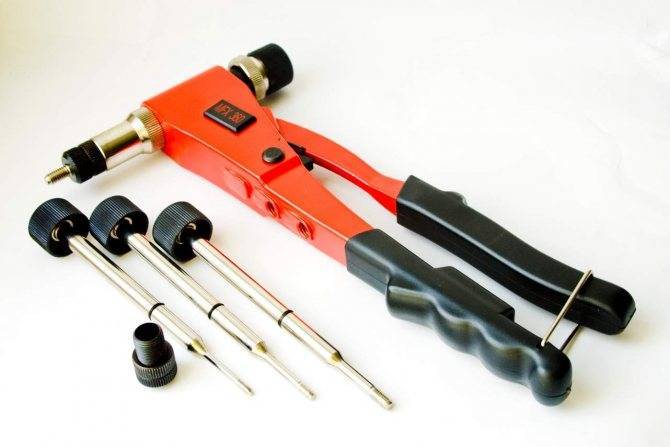

Перед работой в заклепочник следует установить шток с резьбой необходимого диаметра и уже на него накрутить резьбовую заклепку

Важно убедиться, чтобы заклепка была надежно закреплена, иначе во время монтажа она может открутиться.
Необходимо вставить крепеж в отверстие до упора, убедившись, что его головка плотно примыкает к поверхности материала.

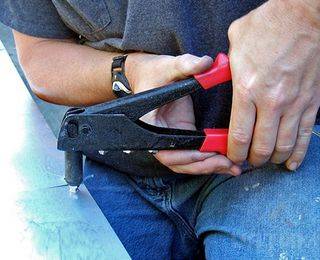

Заклепочник располагают строго под прямым углом к поверхности и начинают оказывать усилие на рукоятку. Во время работы шток начнет перемещаться внутри инструмента, обеспечивая необходимое давление для деформации крепежа.
После установки заклепки следует вывернуть резьбовой шток из гнезда и удостовериться, что заклепка села в отверстие правильно. Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.

Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.

Как извлечь заклепку

В первом случае потребуется дрель со сверлом несколько большего диаметра, чем внутренний размер резьбы. Во время установки заклёпки нужно следить за процессом и своевременно менять сверло на большего размера. Когда задача будет решена, крепёж разделится на две половины — головку и внутреннюю часть.

Также извлечь неправильно установленный крепеж можно путем стачивания головки. В решении этой задачи также поможет дрель, а когда головка будет разрушена, останется только выбить заклепку из посадочного места.

Нюансы монтажа

Перед монтажом крепежа особое внимание следует обратить на выбор его длины. Чтобы правильно рассчитать этот параметр заклепки, нужно сложить толщину материала и диаметр заклепки. К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм

После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт

К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм. После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт.

Заклепочник неслучайно пользуется большой популярностью, ведь он обладает такими достоинствами, как удобство в эксплуатации и практичность. Хотя домашние мастера очень редко делятся своими впечатлениями о практическом применении в бытовых условиях этого инструмента. Во многих строительных магазинах заклепочник является большой редкостью, не говоря о крепеже для него, который многие вынуждены заказывать через Интернет.

https://youtube.com/watch?v=N7tjWpsqOc0

Этот инструмент лишь недавно стал востребованным у населения. Чаще всего его применяют для выполнения надежного монтажа автомобильных номеров. Прекрасно он подходит и для установки ограждений из листовых материалов, а также крепления приборов учета электроэнергии на тонких стенках щитков. Этот метод монтажа смог превзойти по популярности даже такой распространенный вид крепления, как сварка, благодаря своей надежности. И в этом нет ничего удивительного, поскольку даже в условиях высоких нагрузок заклепки если и начнут разрушаться, то это не случится со всеми одновременно.

Рейтинг лучших ручных инструментов

В кратком обзоре приведены несколько моделей, пользующихся популярностью в магазинах Москвы и других городов. Достоинства и недостатки в рейтинге ручных заклепочников приведены по отзывам их владельцев.

Электрический ABSOLUT (SKytools) SK100

Этот электроинструмент с двойным редуктором и питанием от сети обладает высокой надежностью и производительностью. Мощность 400 ватт позволяет развивать усилие до 8 кН и ставить заклепки из алюминия, стали, меди диаметром от 3 до 5 мм, рабочий ход составляет 22 мм.

Достоинства:

• быстрая работа;
• малошумящий;
• очень удобная рукоятка, не утомляет руку после нескольких сотен заклепок.

Недостатки:

• высокая цена (свыше 12 тыс. руб.);
• привязан к электроснабжению.

Пневматический Abac 533517

Устройство профессионального уровня на сжатом воздухе подключается через стандартный штуцер в ¼ “ к компрессору или магистрали с давлением в 6 атмосфер. Работает с медными, стальными, нержавеющими и алюминиевыми вытяжными заклепками диаметром до 5 мм.

Достоинства:

• продолжительная работа без перерыва;
• высокая производительность;
• пожаробезопасность.

Недостатки:

• высокая цена (свыше 12,5 тыс. руб.);
• шумность;
• ограниченность рабочей зоны длиной шланга.

Механический Top Tools 43E703

Этот представитель бытового класса устройств пригодится, если нужно установить несколько заклепок. Он также может справляться со стальными, медными и алюминиевыми заклепками диаметром до 5 мм.

Достоинства:

• низкая цена (от 300 руб.);
• высокое усилие;

Недостатки:

• малый ресурс;
• жесткий пластик рукоятки ведет к быстрой утомляемости руки.

Заклепочник механический Top Tools 43E703

Механический торцевой NEO 18-107

Инструмент полупрофессионального класса, хороший выбор для монтажа большого количества заклепок. Работает с алюминиевыми и стальными заклепками от 2,3 до 5 мм, снабжен пятью сменными головками. Обойдётся в 1560-1700 рублей.

Достоинства:

• отлично подходит для сборки каркасов под гипрок;
• длинный рабочий ход;
• хорошая эргономика.

Недостатки:

• громоздкий контейнер для отходов;
• неудобно работать в узких проемах.

Механический FIT HQ 32048

Инструмент выполнен из алюминиевого сплава, рукоятки покрыты мягкой, удобной резиной. Работает с алюминиевыми и стальными заклепками диаметром от 2,4 до 4,8 мм. Стоит от 1100 до 1400 руб.

Достоинства:

• удобная рукоять с фиксатором;
• легкий.

Недостатки:

• трудность настройки;
• слабая затяжка регулировочной гайки.

Как выбрать?

Выбирая клепальник, следует руководствоваться теми задачами, которые с его помощью предполагается решать. Если инструмент будет использоваться для установки сотен заклепок за смену, лучше свой выбор остановить на двуручной модели, желательно при этом, чтобы рукоятки были цельными, не складными. Это наиболее прочная схема. Неплохо также, чтобы инструмент имел контейнер для обломленных штырей, это позволит сохранить порядок на рабочем месте после установки большого числа заклепок.

Выбор инструмента для дома более демократичен. В этом случае одними из главных критериев должны стать надежность и удобство. Если устанавливать планируется иногда несколько заклепок, покупать профессиональный двуручный инструмент бессмысленно. Для мастерских лучше иметь набор заклепочников. Двуручный для основной работы и, на всякий случай, одноручный с поворотной головкой. Если работать с заклепками предстоит профессионально, лучше не экономить и покупать инструмент проверенных производителей.

Как выбрать заклепочник?

Покупая бытовой ручной заклепочник “на всякий случай”, которым владелец планирует пользоваться крайне редко, нет смысла выбирать дорогостоящие модели, которые в принципе никогда не окупятся.

Целесообразнее обратить внимание на более дешевые и простые варианты. Иначе дело обстоит, если требуется профессиональный инструмент, предназначенный для продолжительной и непрерывной эксплуатации

Иначе дело обстоит, если требуется профессиональный инструмент, предназначенный для продолжительной и непрерывной эксплуатации.

Тут нюансов выбора не так много:

• Одноручные модели в виде пистолета наименее надежные, так как изготавливаются из листовой стали и не способны переносить высокие механические нагрузки. Интенсивная работа быстро выводит из строя основные механизмы.

• Рычажные модели намного надежнее, а кроме того, относятся к профессиональному классу. Их массивные рукояти, как и сам рабочий механизм, способны выдерживать большие усилия на протяжении длительного времени.

Лучше этого инструмента могут быть только аналогичные модели, изготовленные из более качественных материалов.

• Все элементы заклепочника должны быть изготовлены из достаточно толстой стали, которую переломить в процессе работы довольно сложно. Варианты с силуминовыми составляющими лучше даже не рассматривать.

• Наличие поворотной головки обеспечит удобство монтажа практически под любыми углами в труднодоступных и неудобных местах.

Присутствие в комплекте сменных головок под широкий спектр диаметров крепежных элементов избавит от необходимости покупки второго аналогичного инструмента.
Вообще при выборе следует ориентироваться на вес заклепочника.

Добротный качественный инструмент не может весить мало.

Потому перед покупкой лучше подержать в руках несколько моделей. Оценив даже “на глазок” разницу в весе, можно сделать вывод о качестве.

Неизвестных производителей также следует обходить стороной, что точно позволит избежать бесцельно потраченных средств.

Обзор видов

В зависимости от того, насколько часто приходится устанавливать резьбовые заклепки, мастер может выбрать удобный для него тип инструмента. К примеру, электрический пистолет для гаек работает куда продуктивнее ручного. Пневматический считается промышленным, подходит для установки клепок в поточном режиме. Принцип работы двуручного трещоточного клепальника отличается от классического пистолетного варианта.

Ручные

Резьбовые заклепочники этого типа используют в своей работе принцип рычага: при контакте инструмент сдавливает гайку, вызывая ее деформацию. Внешне он напоминает пассатижи или плоскогубцы, но расположение рабочей области может быть не прямым, а боковым. Выделяют заклепочники рычажного типа с 1 или 2 ручками. В первом случае одна из частей конструкции остается статичной, входит в состав корпуса инструмента, но не отличается большой силой сжатия — их используют на гайках до 5 мм в диаметре. Двуручные модели способны создавать большее давление, подходят для работы с крепежом диаметром до 6,4 мм.

Трещоточные клепальники тоже относятся к ручному инструменту, но имеют принципиально иной тип конструкции. В них используется 2 ручки, последовательно закрепленные на общей оси под прямым углом относительно нее. Рычажное усилие формируется путем вращения этих элементов по окружности. Такой инструмент оптимален для работы с резьбовыми заклепками большого диаметра. Выпускаются «модели второй длины» для монтажа креплений в соединения увеличенной толщины.

Трещоточные заклепочники с телескопическими рукоятками — относительно новое явление на рынке ручного инструмента. В них установлены рычаги, позволяющие увеличивать и уменьшать их длину в определенном диапазоне, независимо друг от друга. Это удобно при работе в ограниченном пространстве. Кроме того, разная длина рычагов обеспечивает повышение усилия, оказываемого на металл при деформации гайки во время установки.

Редукторные трещоточные заклепочники резьбового типа имеют внутри корпуса планетарный механизм. Он повышает усилие, сообщаемое ведомому валу, ускоряет процесс установки крепежа в 3-4 раза. Снижаются затраты физических сил, повышается производительность труда.

Пневматические

Этот вид инструмента работает на основе сжатого воздуха. Внешний блок – компрессор – обеспечивает достаточную интенсивность воздействия на поверхность резьбовой заклепки. Этот тип оборудования сложно назвать портативным и компактным, чаще всего он используется в промышленной сфере, на поточных работах.

Пневмогидравлические

Заклепочные пистолеты этого типа способны справиться с крепежом самого большого диаметра. Сочетание пневматического и гидравлического воздействий обеспечивает существенное повышение усилия, оказываемого на гайку при деформации. Настолько высокая мощность в быту оказывается просто бесполезна. Именно поэтому ее рекомендуется использовать в промышленных целях, на производстве или в частных мастерских.

Аккумуляторные

Как и классические электрические клепальники, этот инструмент имеет в своей конструкции мотор, подключенный к источнику питания. В аккумуляторном оборудовании эту роль выполняет съемная или сменная батарея. Устройства довольно автономны, удобны в использовании, имеют пистолетный тип конструкции. Мощность усилия зависит от показателей самого электроинструмента, большинство вариантов хорошо справляется и с малыми, и с большими диаметрами заклепок.

Заклепочник своими руками

В некоторых рабочих ситуациях, когда приходится иметь дело с крепежом большого диаметра, не всегда достаточно мощности обычного ручного инструмента. Выйти из подобного положения можно, если заранее изготовить своими руками ручной заклепочник с учётом часто возникающих задач. В качестве основы для этого приспособления можно использовать стальной болт того же сечения, что и заклепка.

На него следует навесить гайку, а затем надеть сверху небольшой упорный шариковый подшипник. Эта деталь поможет обеспечить равномерное распределение давления, когда инструмент будет оказывать усилие на заклепку, а также поможет предотвратить заклинивание гайки. Во время сборки самодельного ручного заклепочника обязательно следует надеть между крепежом и подшипником пару шайб, для правильного расчета количества которых следует ориентироваться на глубину проникновения крепежа в материал.

Установка крепежа с помощью самодельного заклепочника выполняется по следующему алгоритму:

• Сперва инструмент нужно совместить с отверстием необходимого диаметра, а затем, придерживая одним ключом гайку, следует выкрутить головку винта другим ключом.
• Под воздействием усилия, которое вынудит болт покинуть скрепляемую поверхность, заклепка будет деформирована, благодаря чему она с легкостью примет правильное положение в посадочном месте.

К такому способу установки крепежа следует прибегать, лишь когда мастер не располагает достаточным временем или возможностями для покупки фирменного инструмента для резьбовых заклепок. Самодельный заклепочник имеет лишь один существенный минус — во время работы болт может заклинить внутри крепежа. Чаще всего это происходит из-за чрезмерного давления на рукоятку инструмента либо слишком мягкой поверхности материала болта. Поэтому такую резьбу ничего не стоит срезать более твердой гайке.

Если у вас есть возможность воспользоваться токарным станкам, то можно попробовать сделать усовершенствованную версию механического заклепочника. Выглядит такой вариант инструмента в виде болта с резьбой разного диаметра. В головку со сквозным отверстием нужно поместить рычаг определённой длины, чтобы можно было надежно зафиксировать инструмент. Обязательно нужно надеть широкую шайбу между прижимной гайкой и заклепкой.

Как и в предыдущем случае, шайба здесь нужна для того, чтобы обеспечить равномерное распределение давления. Главным плюсом такого самодельного заклепочника является то, что прижимная гайка может перемещаться по болту большого диаметра, являющемуся более надежным в отличие от крепежей размера М2-М4, а это позволит предотвратить появление деформации.

Домашние мастера, которым приходится регулярно выполнять разного рода работы бытового характера, должны иметь в своем арсенале массу разнообразных инструментов. В их числе должен быть и заклепочник, с помощью которого можно создать надежные соединения с минимальными усилиями.

Но для обеспечения надлежащего соединения элементов необходимо правильно выбрать не только заклепочник, но и заклепки для него. Ведь ручной вариант инструмента в состоянии обеспечить надежное соединение только при использовании алюминиевых или медных заклепок, о чём знают немногие. Ещё необходимо позаботиться, чтобы ручной заклепочник обладал достаточной мощностью и смог эффективно выполнять свою основную задачу.

Иногда, когда с этим возникают проблемы, некоторые домашние мастера начинают задумываться о том, чтобы изготовить этот инструмент своими руками. Хотя такой подход к решению возникшей задачи можно рассматривать, однако иногда во время установки крепежа болт, который является главным рабочим узлом самодельного заклепочника, может заклинить. Поэтому постоянно использовать такой инструмент не рекомендуется.

Принцип работы ручного заклепочника для заготовок из металла

В частных и промышленных мастерских широко востребован ручной заклёпочник, который предназначен для надёжного скрепления листовых материалов. Специалисты чаще всего применяют этот инструмент для листового металла, толщина которого не превышает 3 мм. Помимо этого, именно заклёпочник помогает своими руками и без лишних усилий прикрепить металлический лист к уголку либо профилю.

Краткое описание заклёпочника

Многие специалисты помнят, что ещё совсем недавно принцип соединения металла заклёпками отличался множеством недостатков и технических нюансов. Именно поэтому выполнить эту процедуру в домашних условиях было практически невозможно. Изначально стоит отметить, что сам процесс клепания сопровождался огромным количеством различных сложностей технологического плана, из-за чего выполнить качественное соединение было очень сложно.

Чтобы установить заклёпку в нужном месте мастера должны были приложить титанические усилия. Кроме того, не всегда можно было выполнить надёжное крепление с обеих сторон обрабатываемого материала. Именно поэтому специалистов часто интересовал вопрос, как закрепить заклёпку без заклёпочника, имея под рукой только подручные приспособления. Но на практике эта процедура отличалась особыми сложностями, так как развальцовка отнимает много времени и сил.

Несмотря на высокое качество соединений, которые были выполнены с помощью заклёпок, это направление было мало востребованным. Такая тенденция была связана ещё и с тем, что существовал большой риск травмирования.

На фоне этих минусов многочисленные специалисты из разных стран работали над тем, чтобы создать качественный и простой в использовании инструмент для решения таких задач. Благодаря этому в массовой продаже появился ручной тип заклёпочника, который отличается своей компактностью и многофункциональностью. Главное преимущество этого инструмента в том, что он гарантирует надёжное соединение металлических заготовок при минимальных усилиях со стороны мастера.

Качественный заклёпочный инструмент отличается своей универсальностью и простотой, использовать его очень просто. Он позволяет обеспечить беспрепятственный доступ к соединению, без каких-либо вспомогательных приспособлений. Отдельно стоит учесть, что для работы с заклёпочным приспособлением необходимо заранее просверлить небольшое отверстие в металлической заготовке для установки заклёпки. Фиксацию выполнит главный инструмент.

Специалисты утверждают, что специфика этой работы отличается своей простотой, благодаря чему с ней теперь может справиться даже новичок. Немаловажным остаётся и тот факт, что купить инструмент для клепания заклёпок можно по весьма доступной цене

Основные сферы применения

Многие согласятся, что без заклёпочника не обходятся ни одни ремонтные работы. Универсальность этого ручного инструмента считается наиболее востребованной в тех случаях, когда нужно соединить несколько заготовок, а использование других методов крепления является нецелесообразным. Как показывает практика, с помощью этого приспособления чаще всего соединяют различные крепёжные элементы.

Классификация и устройство

Ручной клёпальник – исключительно механический инструмент, не требующий внешних источников энергии (чем выгодно отличается от пневмозаклёпочника, которому нужен компрессор). В отличие от аккумуляторного заклёпочника, мастеру здесь не потребуется сменный комплект батарей, которые, при продолжительных работах, могут сесть. Да, есть ограничения по диаметру заклёпок и толщине исходной заготовки, но в большинстве случаев это некритично.

Ручной клёпальник включает в себя рычажный поворотный механизм, который состоит из:

1. Нажимного плеча, проворачивающегося вокруг оси.
2. Инструментального плеча, в посадочной части которого предусмотрено гнездо для заклёпок.
3. Ограничителя хода, регулируемого в зависимости от толщины обрабатываемых материалов.
4. Ручек, при помощи которых создаётся требуемое усилие. В некоторых моделях за счёт введения дополнительных рычагов усилие возрастает; такие инструменты называют клёпальниками с усилителем.
5. Нажимного пуансона – инструмента, производящего высадку.
6. Возвратных пружин.

Технологические возможности оснастки определяются именно размерами плеч – с их увеличением усилие на рычаге возрастает, поэтому ручные клёпальники с более длинными ручками способны работать с листовым металлом заметной толщины (до 5 мм включительно).

Некоторые конструктивные отличия имеют ручные клёпальники для резьбовых заклёпок. Известно, что такие заклёпки допускают после своей установки последующую нарезку резьбы на стержне, что удобно при демонтаже соединения. Поэтому такие типы оснастки предусматривают посадочное место под резьбовую головку. Она не только выполняет резьбу на заклёпке, но и отвечает за завинчивание гайки.

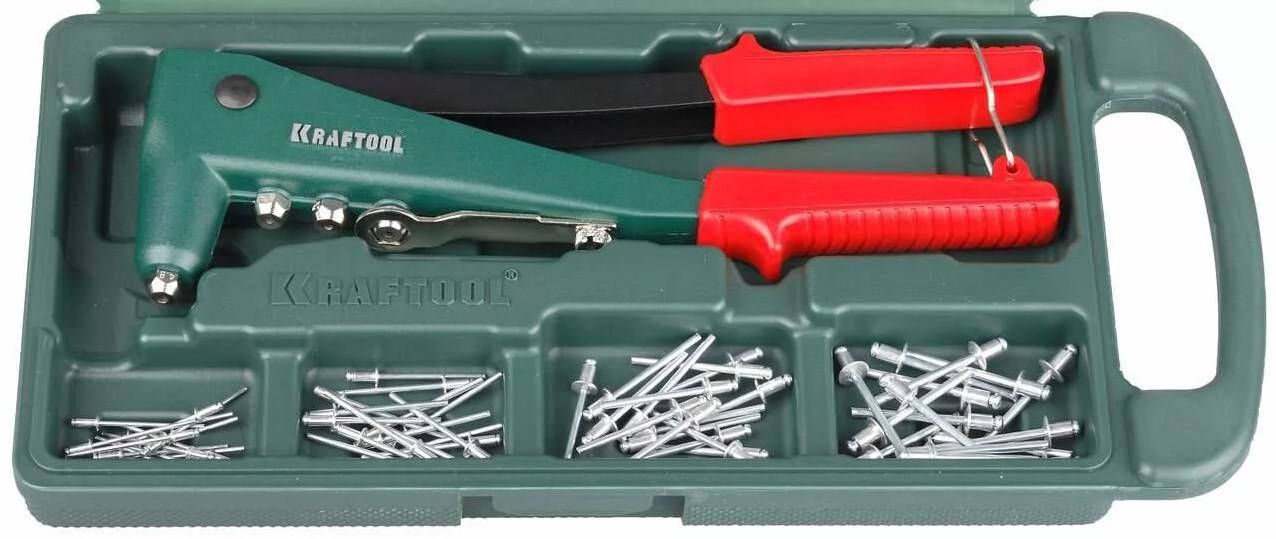

В комплект к ручному клёпальнику поставляются несколько пуансонов с различными формами посадочной части – под потайные, полусферические или цилиндрические заклёпки. Ряд исполнений ручных клёпальников может работать и с вытяжными заклёпками. Они хороши для соединения деталей, доступ к которым возможен только с одной стороны.
