Какие отличительные особенности систем открытого и закрытого ГВС

ЖКХ в России

Системы горячего водоснабжения (ГВС) по принципу работы делятся на открытые и закрытые.

Открытой системой ГВС называется система, в которой вода для горячего водоснабжения забирается непосредственно из подающего и обратного трубопроводов тепловой сети (системы отопления), смешивается в специальных устройствах — гидроэлеваторах и поступает к водоразборным кранам.Закрытой системой ГВС называется система, в которой из водопроводной сети забирается холодная вода, нагревается теплом сетевой воды в специальных нагревателях – бойлерах, расположенных в тепловых пунктах (в подвалах) домов, не соприкасаясь и не перемешиваясь с теплоносителем — водой системы отопления, и затем поступает к водоразборным кранам системы ГВС МКД.

Существуют независимые открытые системы ГВС, в которых отсутствуют связи между трубопроводами горячей воды и отопления, а холодная вода для нужд ГВС, забираемая из водопроводной сети, нагревается на ТЭЦ, в районных или домовых (крышных) котельных и подается в МКД по отдельным сетям горячего водоснабжения.

Давление (и, соответственно, расход) воды в системах ГВС создается насосами, расположенными на ТЭЦ, в районных или домовых (крышных) котельных.

Большинство систем ГВС в соответствии с нормативными документами имеют систему циркуляции — трубопроводы и/или насосы циркуляции, по которым непрерывно циркулирует вода. В результате этого по всей длине трубопроводов ГВС, в том числе вблизи водоразборных кранов, постоянно поддерживается температура воды в соответствии с требованиями норм — не ниже 60 гр.С.

Горячая линия может не иметь циркуляционной линии только в том случае, если ее не запроектируют безграмотные «специалисты» или «забудут» построить вороватые строители при попустительстве подельников – городских властей, или уворуют на металлолом сантехники ЖКХ.

Однако в случаях, когда из системы ГВС осуществляется постоянный разбор горячей воды (в банях, в технологических установках) и при малой длине подающих трубопроводов от источника тепла до точек водоразбора система ГВС может не иметь циркуляции.

И открытые, и закрытые системы ГВС при проектировании, монтаже и при реконструкции должны быть оснащены устройствами автоматического поддержания температуры воды в пределах нормативных величин — не ниже 60 и не выше 75 гр. С.

(основания:

— п. 5.2.4 Свода правил СП 30.13330.2012 «Внутренний водопровод и канализация зданий» Актуализированная редакция СНиП 2.04.01-85; п. 15.14 Свода правил СП 124.13330.2012″СНИП 41-02-2003. Тепловые сети» Актуализированная редакция СНиП 41-02-2003 (утв. приказом Минрегионразвития РФ от 30 июня 2012 г. N 280); — п. 5.3.1 документа «Правила и нормы технической эксплуатации жилищного фонда» (утв. Пост. Госстроя России от 27 сентября 2003 г. N 170)).

Качество воды в открытых и закрытых системах ГВС должно соответствовать требованиям СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества».

Однако, хотя горячая вода системы ГВС должна по качеству соответствовать качеству холодной питьевой воды, употреблять ее как питьевую санитарные врачи не рекомендуют, особенно при открытой системе ГВС, так как в практике не исключено ее загрязнение. Например, в начале пускового пери-ода или после ремонта оборудования ГВС вода загрязняется вымываемыми из труб грязью и отложениями. Поэтому горячую воду рекомендуется применять в основном для стирки, мытья посуды, других санитарно-гигиенических нужд.

Назначение и область применения

У насосов для рециркуляции горячей воды очень важная функция. При помощи таких устройств обеспечивается работа в требуемом режиме замкнутых трубопроводов, по которым транспортируется горячая вода. Нагнетая жидкость в трубопровод за счет вращения специальных элементов, рециркуляционные электронасосы повышают напор перекачиваемой ими жидкой среды и, соответственно, скорость ее перемещения.

Чаще всего рециркуляционными насосами оснащают системы отопления, что позволяет повысить не только эффективность, но и экономичность последних. Большинство таких систем, как известно, работает за счет теплоносителя, который, перемещаясь по трубопроводу, отдает тепло в помещение. Нагрев теплоносителя (в данном случае перед его подачей в трубопровод) обеспечивается котлом, бойлером или водонагревателем. После прохождения всего отопительного контура вода должна вернуться к нагревательному оборудованию, где ей снова придается требуемая температура.

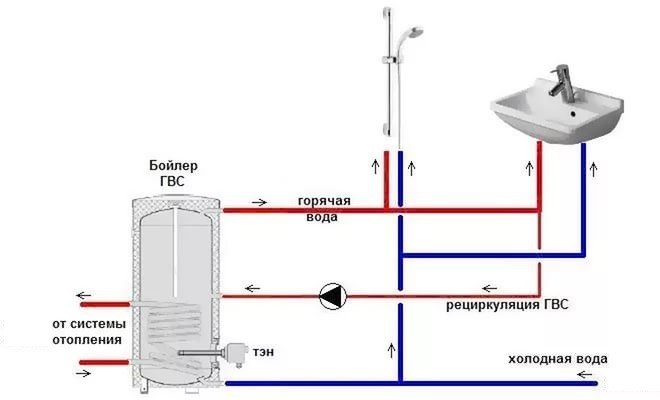

Схема рециркуляции ГВС

Без использования специального насосного оборудования циркуляция воды в системе отопления будет протекать медленно, а в некоторых случаях может вообще не протекать, так как напор потока теплоносителя, никаким образом дополнительно не увеличиваемый, будет гаситься элементами трубопровода. Результат этого – неравномерно прогретые отопительные трубы и, соответственно, некомфортная температура в помещениях дома.

Циркуляционный насос для горячего водоснабжения повышает напор и давление горячей жидкости, перемещающейся по замкнутому трубопроводному контуру. Особенно актуально применение циркуляционных насосов для горячей воды в трубопроводных системах домов площадью более 200 м2, в которых имеется несколько точек водозабора, а бойлер установлен в отдельном помещении или в подвале. Вода в таких трубопроводах (как правило, достаточно протяженных), если в них не предусмотрена система рециркуляции при помощи специального насоса, остывает достаточно быстро. Это приводит к тому, что при открытии крана приходится долго ждать, пока из него польется нагретая до требуемой температуры жидкость.

Кроме того, при открытии сразу некоторых кранов в водозаборных точках напор воды в них падает, потому что давление жидкости, перемещающейся по трубопроводу самотеком, ничем дополнительно не поддерживается. Для решения именно таких проблем, с которыми сталкиваются владельцы частных и жители многоквартирных домов, предназначен насос ГВС, обеспечивающий принудительное перемещение, а также создание стабильного напора и давления воды в системе горячего водоснабжения.

Рециркуляционный насос не следует устанавливать вблизи баков и водонагревателей, тепло от которых может действовать на термостат

Использование циркуляционного насоса для отопления и горячего водоснабжения частного дома, кроме вышеперечисленных преимуществ, позволяет экономить на затратах на энергоносители. Поскольку в системах с рециркуляцией вода от котла транспортируется по трубам принудительно и значительно быстрее достигает всех точек водозабора и радиаторов отопления, ее температура при такой транспортировке снижается незначительно. Котлу, если в обслуживаемом им трубопроводе предусмотрена принудительная рециркуляция воды, требуется меньше времени, чтобы нагреть ее, соответственно, расход энергоносителей, используемых для работы нагревательного оборудования, снижается.

Насосы для циркуляции горячей воды активно используются для оснащения систем «теплый пол», схема которых предполагает наличие протяженного трубопроводного контура сложной конфигурации, состоящего из труб небольшого диаметра. Насос циркуляционный в таких случаях обеспечивает постоянное движение теплоносителя по трубам.

Циркуляционный насос является обязательным элементом системы теплых полов

Система горячего водоснабжения. Виды, схема и устройство

Системы горячего водоснабжения бывают:

Централизованные, в которых одна подогревательная установка обслуживает несколько (как минимум одно) многоквартирных жилых домов (МКД) в пределах одного квартала (микрорайона), поселка или города.

Децентрализованные (автономные), в которых приготовление горячей воды происходит вблизи водоразборных приборов (на месте потребления) и осуществляется мелкими генераторами тепла: газовыми, электрическими или дровяными водонагревателями – колонками и т. п.

Системы горячего водоснабжения (ГВС) по принципу работы делятся на открытые и закрытые.

Открытой системой ГВС называется система,  в которой вода для горячего водоснабжения забирается непосредственно  из подающего и обратного трубопроводов тепловой сети (системы отопления), смешивается в специальных устройствах – гидроэлеваторах и поступает к водоразборным кранам.

Закрытой системой ГВС называется система, в которой из водопроводной сети забирается холодная вода,  нагревается теплом сетевой воды в специальных нагревателях – бойлерах, расположенных в тепловых пунктах (в подвалах) домов, не соприкасаясь и не перемешиваясь с теплоносителем – водой системы отопления, и затем поступает к водоразборным кранам системы ГВС МКД.

Существуют независимые открытые системы ГВС, в которых отсутствуют связи между трубопроводами горячей воды и отопления, а  холодная вода  для нужд ГВС,  забираемая из  водопроводной сети, нагревается  на ТЭЦ,  в районных или домовых (крышных) котельных и подается в МКД по отдельным сетям горячего водоснабжения.

Давление (и, соответственно, расход) воды в системах ГВС создается насосами, расположенными на ТЭЦ, в районных или домовых (крышных) котельных.

Большинство систем ГВС в соответствии с нормативными документами имеют систему циркуляции – трубопроводы и/или насосы циркуляции, по которым непрерывно циркулирует вода. В результате этого по всей длине трубопроводов ГВС, в том числе вблизи водоразборных кранов, постоянно поддерживается температура воды в соответствии с требованиями норм – не ниже 60 гр.С.

Горячая линия может не иметь циркуляционной линии только в том случае, если ее не запроектируют безграмотные «специалисты» или «забудут» построить вороватые строители при попустительстве подельников – городских властей, или уворуют на металлолом сантехники ЖКХ.

Однако в  случаях, когда из системы ГВС осуществляется постоянный разбор горячей воды (в банях, в технологических установках) и при малой длине подающих трубопроводов от источника тепла  до точек водоразбора система ГВС может не иметь циркуляции.

И открытые, и закрытые системы ГВС при проектировании, монтаже и при реконструкции должны быть оснащены устройствами автоматического поддержания температуры воды в пределах нормативных величин – не ниже 60  и не выше 75 гр. С.

(основания:

–  п. 5.2.4 Свода правил СП 30.13330.2012 «Внутренний водопровод и канализация зданий» Актуализированная редакция СНиП  2.04.01-85; п. 15.14 Свода правил СП 124.13330.2012″СНИП 41-02-2003. Тепловые сети” Актуализированная редакция СНиП 41-02-2003 (утв. приказом Минрегионразвития РФ от 30 июня 2012 г. N 280); –  п. 5.3.1 документа “Правила и нормы технической эксплуатации жилищного фонда” (утв. Пост. Госстроя России от 27 сентября 2003 г. N 170)).

Качество воды в открытых и закрытых системах ГВС должно соответствовать требованиям СанПиН 2.1.4.1074-01 “Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества”.

Однако, хотя горячая вода системы ГВС должна по качеству соответствовать качеству холодной питьевой воды, употреблять ее как питьевую санитарные  врачи не рекомендуют, особенно при открытой системе ГВС, так как в практике не исключено ее загрязнение. Например, в начале пускового пери-ода  или после ремонта  оборудования ГВС вода загрязняется вымываемыми из труб грязью и отложениями. Поэтому горячую воду рекомендуется применять в основном для стирки, мытья посуды, других санитарно-гигиенических нужд.

Составил специалист ЖКХ Юрий Калнин

С чего начать? С выбора водонагревателя

Горячее водоснабжение загородного дома может быть выполнено множеством способов. Главное правильно выбрать оборудование для нагрева воды. Водонагреватели различаются по конструкции, источнику питания, мощности. На рынке можно встретить огромное количество моделей этих устройств, однако все они подразделяются на две категории:

• проточные;
• накопительные.

Уже, судя по названиям можно понять функциональные особенности каждого из этих видов.

Проточные нагреватели

Нагревают постоянно текущую воду и не имеют ее запаса. Это обстоятельство накладывает на них очень высокие требования. Всем известно, что вода чрезвычайно теплоемкое вещество. Для ее нагрева в режиме реального времени необходим огромный расход тепловой энергии за единицу времени. Кроме того, проточное водонагревательное оборудование должно практически мгновенно приводиться в рабочее состояние: включение – льется горячая вода, выключение – нагрев прекращен.

Схема работы обычного проточного водонагревателя

Накопительные нагреватели

Тупиковая система организации горячего водоснабжения

Очень медленно нагревают заданный объем воды, при этом потребляют всего 1 КВт/час. Нагретая вода расходуется по мере надобности. Они также моментально срабатывают при открытии крана, но в это время показатель мощности будет иметь минимальное значение. Единственный недостаток накопительных водонагревателей – габаритные размеры. Если нужны большие объемы воды, значит, нагревательный бак должен быть внушительных размеров.

Нагрев воды отопительными котлами

Это чрезвычайно распространенный способ обеспечения дома горячей водой. Нагревательные котлы бывают 2-х видов:

1. Одноконтурные – нагревают только водопроводную воду.
2. Двухконтурные – используются и для нагрева воды, и для отопления.

Немного о нормативной базе

Любой современный человек прекрасно понимает что без большинства коммунальных услуг, в том числе и наличия горячей воды жить совсем не комфортно. И зачастую система центральной подачи воды не всегда обеспечивает доступ потребителей к горячей воде. Но если вчитаться в нормативную документацию, а именно санитарные нормы и правила (СанПиН) 2.1.4.2496-09, то станут ясны требования к температуре горячей воды городской квартире. Предельная температура не должна превышать 60 — 75 градусов. Этот уровень является обязательным во всех местах подключения потребителя. Поддержание такой температуры необходимо для предотвращения распространения бактериальных и других заражений, способных нанести вред здоровью проживающих в доме людей

Система горячего водоснабжения. Виды, схема и устройство

Системы горячего водоснабжения бывают:

Централизованные, в которых одна подогревательная установка обслуживает несколько (как минимум одно) многоквартирных жилых домов (МКД) в пределах одного квартала (микрорайона), поселка или города.

Децентрализованные (автономные), в которых приготовление горячей воды происходит вблизи водоразборных приборов (на месте потребления) и осуществляется мелкими генераторами тепла: газовыми, электрическими или дровяными водонагревателями – колонками и т. п.

Системы горячего водоснабжения (ГВС) по принципу работы делятся на открытые и закрытые.

Открытой системой ГВС называется система,  в которой вода для горячего водоснабжения забирается непосредственно  из подающего и обратного трубопроводов тепловой сети (системы отопления), смешивается в специальных устройствах – гидроэлеваторах и поступает к водоразборным кранам.

Закрытой системой ГВС называется система, в которой из водопроводной сети забирается холодная вода,  нагревается теплом сетевой воды в специальных нагревателях – бойлерах, расположенных в тепловых пунктах (в подвалах) домов, не соприкасаясь и не перемешиваясь с теплоносителем – водой системы отопления, и затем поступает к водоразборным кранам системы ГВС МКД.

Существуют независимые открытые системы ГВС, в которых отсутствуют связи между трубопроводами горячей воды и отопления, а  холодная вода  для нужд ГВС,  забираемая из  водопроводной сети, нагревается  на ТЭЦ,  в районных или домовых (крышных) котельных и подается в МКД по отдельным сетям горячего водоснабжения.

Давление (и, соответственно, расход) воды в системах ГВС создается насосами, расположенными на ТЭЦ, в районных или домовых (крышных) котельных.

Большинство систем ГВС в соответствии с нормативными документами имеют систему циркуляции – трубопроводы и/или насосы циркуляции, по которым непрерывно циркулирует вода. В результате этого по всей длине трубопроводов ГВС, в том числе вблизи водоразборных кранов, постоянно поддерживается температура воды в соответствии с требованиями норм – не ниже 60 гр.С.

Горячая линия может не иметь циркуляционной линии только в том случае, если ее не запроектируют безграмотные «специалисты» или «забудут» построить вороватые строители при попустительстве подельников – городских властей, или уворуют на металлолом сантехники ЖКХ.

Однако в  случаях, когда из системы ГВС осуществляется постоянный разбор горячей воды (в банях, в технологических установках) и при малой длине подающих трубопроводов от источника тепла  до точек водоразбора система ГВС может не иметь циркуляции.

И открытые, и закрытые системы ГВС при проектировании, монтаже и при реконструкции должны быть оснащены устройствами автоматического поддержания температуры воды в пределах нормативных величин – не ниже 60  и не выше 75 гр. С.

(основания:

–  п. 5.2.4 Свода правил СП 30.13330.2012 «Внутренний водопровод и канализация зданий» Актуализированная редакция СНиП  2.04.01-85; п. 15.14 Свода правил СП 124.13330.2012″СНИП 41-02-2003. Тепловые сети” Актуализированная редакция СНиП 41-02-2003 (утв. приказом Минрегионразвития РФ от 30 июня 2012 г. N 280); –  п. 5.3.1 документа “Правила и нормы технической эксплуатации жилищного фонда” (утв. Пост. Госстроя России от 27 сентября 2003 г. N 170)).

Качество воды в открытых и закрытых системах ГВС должно соответствовать требованиям СанПиН 2.1.4.1074-01 “Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества”.

Однако, хотя горячая вода системы ГВС должна по качеству соответствовать качеству холодной питьевой воды, употреблять ее как питьевую санитарные  врачи не рекомендуют, особенно при открытой системе ГВС, так как в практике не исключено ее загрязнение. Например, в начале пускового пери-ода  или после ремонта  оборудования ГВС вода загрязняется вымываемыми из труб грязью и отложениями. Поэтому горячую воду рекомендуется применять в основном для стирки, мытья посуды, других санитарно-гигиенических нужд.

Составил специалист ЖКХ Юрий Калнин

Схема разводки гвс

Разводка воды внутри помещения необходима для доставки нагретой жидкости к водозаборным точкам. Зачастую в квартире монтируется один либо пара вводов от общего стояка. Число точек забора жидкости индивидуально для каждого помещения и зависит от особенностей бытовой техники.

В настоящее время практикуется два вида разводки:

1. По последовательной либо тройниковой схеме. В этом случае по периметру дом прокладывают главный трубопровод, а уже к нему подключают водозаборные потребители в определенной последовательности. При этом стоит следить, чтобы у основной трубы диаметр был больше, чем у вспомогательных.
2. По коллекторной схеме. Этот вариант подходит для крупных квартир и домов. Главным его отличием считается наличие коллекторной трубки, в которую жидкость подается из общего стояка. К коллектору подсоединяют бытовую и сантехнику. Объема приспособления должно хватать для обеспечения все точек забора нагретой жидкости в одно время. Недостатками такой схемы можно назвать дорогостоящий монтаж и необходимость размещения коллектора в отдельном помещении.

Преимущества:

• возможность обеспечить одинаковый показатель входного водного давления для всех потребителей;
• демонтаж каждой отдельной точки без необходимости отключать весь водопровод.

Преимущества и недостатки системы

Открытая система ГВС выгодна максимальной передачей теплоэнергии при минимальных расходах на теплоносители. Само оборудование имеет низкую стоимость и не требует дополнительный монтаж расширительных баков, насосов и прочих аксессуаров.

Системы не требуют дополнительных затрат по эксплуатации, а так же обладают высокими показателями безопасности и надежности. Преимущество использования еще и в том, что воду с системы легко слить и заполнить обратно, что актуально в летне-зимний период. Расширительный бачок позволяет легко заполнить систему и спустить лишний воздух.

Вне зависимости от протечек конструкция продолжает функционировать. Рабочее давление не большое и наличие неполадок не влияет на него. Благодаря этому, просто осуществлять и подпитку. Следить за максимальным давлением не нужно и поэтому долить воду можно прямо в бак ведром.

Качество воды в теплоносителе для ГВС оставляет желать лучшего, поэтому для очищения и дальнейшего использования, приходится тратиться на деаэрацию и химическую очистку воды.
Применение системы невозможно в летний период. Греть тепловой контур для получения горячей воды нерентабельно.

Закрытая система теплоснабжения

Устроена в соответствии с общей принципиальной схемой, описанной ранее, но есть несколько основных отличий. Закрытая система работает за счет поддержания давления воды (теплоносителя), так что потребуются дополнительные элементы, обеспечивающие это требование. Для контроля за давлением в системе необходимо поставить манометр. Поскольку система закрытая, то и емкость для отбора излишков воды из системы не должна допускать потерю воды через испарения. Другими словами, расширительный бак должен быть закрытым. Для того, чтобы расширительный бак исправно выполнял свою работу тогда, когда надо, в месте соединения бака с остальной системой ставится пропускной клапан, срабатывающий при росте давления воды выше заданного значения.

Отдельным вопросом в обустройстве открытой системы остается расчетное давление, которое необходимо поддерживать для эффективной ее работы. Чаще всего для двухэтажных частных домов рекомендуют показатель в 1,5-2 атмосферы. Обычно этого хватает для подъема водяного столба на требуемую высоту. Для более точного определения можно применить следующую простую методику: вычисляется разница в высоте между двумя крайними, в вертикальной плоскости, точками, после чего умножается на 0,1. Получается дельта давления для подъема воды на заданную высоту в метрах. Полученная дельта прибавляется к базовому значению в полторы атмосферы. Пример: перепад высоты между двумя точками 3 метра, умножаем на 0,1, получаем 0,3, прибавляем 1,5, получаем 1,8 атмосферы.

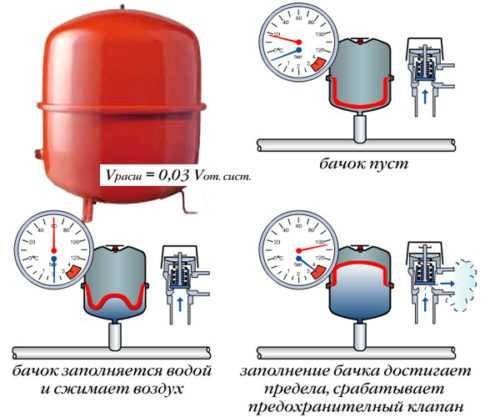

Внутренняя часть и строение расширительной емкости в закрытой системе отличается от таковых в открытой. Если в открытой системе это может быть любая емкость достаточного объема, изготовленная из практически любого материала, то в закрытой специалисты рекомендуют использовать специально изготовленные емкости, оснащенные мембранами, делящими пространство бака на две части. В одной части находится газ, чаще всего азот, который при недостатке давления в системе вытесняет воду из расширительного бака, позволяя сохранять постоянство давления, как ведущую характеристику закрытой системы теплоснабжения. Визуально такие расширительные баки чаще всего напоминают цилиндры или вытянутые сферы.

При монтаже системы не требуется соблюдение наклона для самостоятельного движения воды, но жизненно необходим насос, который эту циркуляцию обеспечивает. В качестве дополнительных деталей для улучшения и продления жизни контура и его отдельных элементов можно поставить предохранительные клапаны и фильтры, очищающие воду и не позволяющие скапливаться отложениям солей в трубах.

Вода подается в систему через специальные соединения, чаще всего в районе котла. Чтобы не образовались воздушные пробки воду в закрытую систему нужно подавать медленно и постепенно. Запас требуемой воды можно подсчитать путем сложения общего объема всех элементов системы.

Переход от открытой к закрытой системе теплоснабжения

Все описанное выше дает четкое понимание основных отличий двух систем, исходя из этих отличий, несложно выделить простейший способ изменения открытой системы на закрытую. Схему расположения трубопроводов и котла менять не придется, Замене подлежит расширительный бак, который из открытой емкости превращается в герметичную, оснащенную механизмом вытеснения воды и обратным клапаном. Для безопасной работы системы дополнительно устанавливается манометр, соответствующий расчетному давлению в системе, а также дополнительные клапаны и фильтры, если того требуют дополнительные обстоятельства. Устройство, способствующее циркуляции теплоносителя в системе обязательно.

Разница открытой и закрытой системы

Ключевыми отличиями открытой и закрытой систем теплоснабжения являются:

1. В закрытой системе поддерживается постоянное давления для поддержания работы системы.
2. Роль и, соответственно, конструкция расширительного бака в закрытой системе отопления более сложная и заключается в регулировке главного показателя работы системы — давления теплоносителя.
3. Для поддержания работы и контроля за состоянием системы необходимо наличие измерительных приборов и специальных клапанов, обеспечивающих обмен расширительной емкости с основной системой.
4. Закрытая система при соблюдении всех основных требований функционирует дольше и намного более независима от внешних факторов вроде температуры воздуха и подачи воды, чем открытая.
5. Для нормальной работы системы закрытого типа требуются трубы меньшего диаметра.

Несмотря на кажущуюся сложность устройства, система закрытого типа требует меньше усилий и внимания на обслуживание, если при монтаже и наладке не допущено существенных недочетов.

Читайте так же:

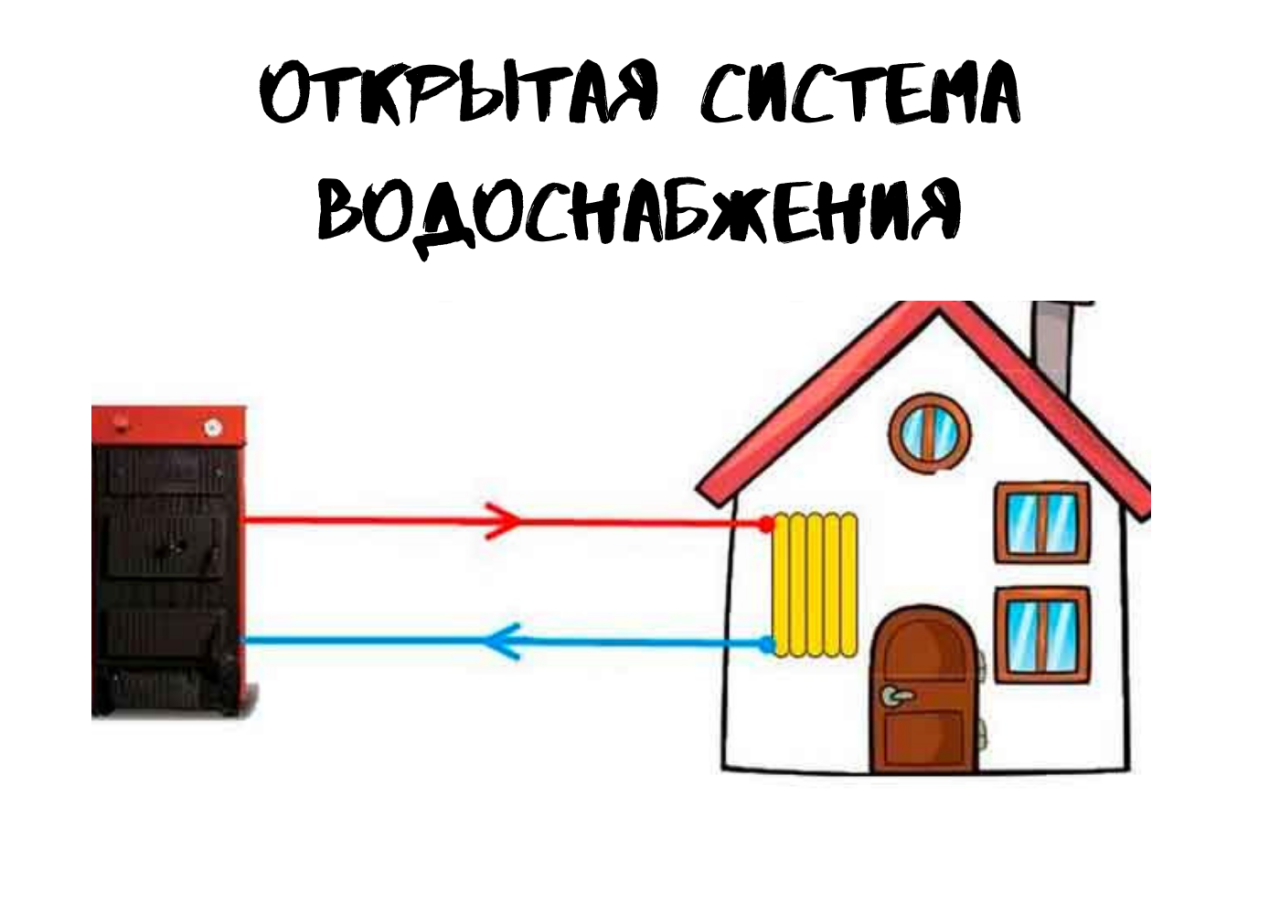

Устройство открытой схемы водоснабжения

Любой тип водоснабжения предусматривает наличие источника воды, насоса, используемого для подъема воды, прокладки трубопроводов, коллекторов, распределяющих воду по трубам, для горячей воды дополнительно устанавливается водонагреватель.

Водоснабжение может осуществляться по открытой или закрытой схеме. Основное отличие схем в том, что по закрытым циклам вода циркулирует в замкнутой схеме, и потребитель не имеет к ней доступа. В открытой устройства, способные потреблять, подключены к ней самой. Поэтому открытая система ГВС требует постоянной подпитки от источника воды. В них вода является теплоносителем.

Итак, при установке открытого типа подведения воды необходимо правильно разместить все ее элементы:

1. для того, чтобы равномерно и постоянно обеспечивалось поступление воды, устанавливается насос, с его помощью по всей схеме устанавливается требуемое давление воды. Они могут быть погружными или наружными. От этого зависит место их установки;
2. для распределения жидкости и тепла по дому устанавливается разводка труб, по которым теплоноситель будет разноситься;
3. поскольку вода с самого входа в дом распределяется между двумя схемами – холодное и горячее водоснабжение, то для этой цели устанавливается распределительный коллектор. В схеме разводки также будут присутствовать врезки для потребителей – кранов, душа, ванны, мойки и т.д. Их количество и размещение будет зависеть от планировки дома и потребностей жильцов;
4. далее для функционирования открытая система горячего водоснабжения требует установки водогрейное устройства – накопительный или проточный, это обеспечивает теплоснабжение здания. Особенности функционирования их объясняются названием: накопительный сначала собирает воду и потом греет, а проточный греет прямо в трубе. Для больших зданий одного водонагревателя недостаточно, поэтому обычно сооружается ЦТП – центральный тепловой пункт, играющий основную роль в обеспечении функционирования теплоснабжения и горячего водоснабжения дома;
5. для различных нужд могут устанавливаться различные дополнительные устройства – различные автоматические устройства, фильтры, реле и т.д. Их количество и состав зависит от сложности проекта вцелом.

Открытая система теплоснабжения и водоснабжения может различаться по типу циркуляции. В предыдущем описании приведена схема циркуляции на принудительной основе, т.е. движение жидкости по трубе производится за счет насоса. Но возможна установка и без насоса, т.н. схема с естественной циркуляцией. Преимущество открытой системы горячего водоснабжения с естественной циркуляцией – это экономичность, поскольку для циркуляции воды не требуется электричество.

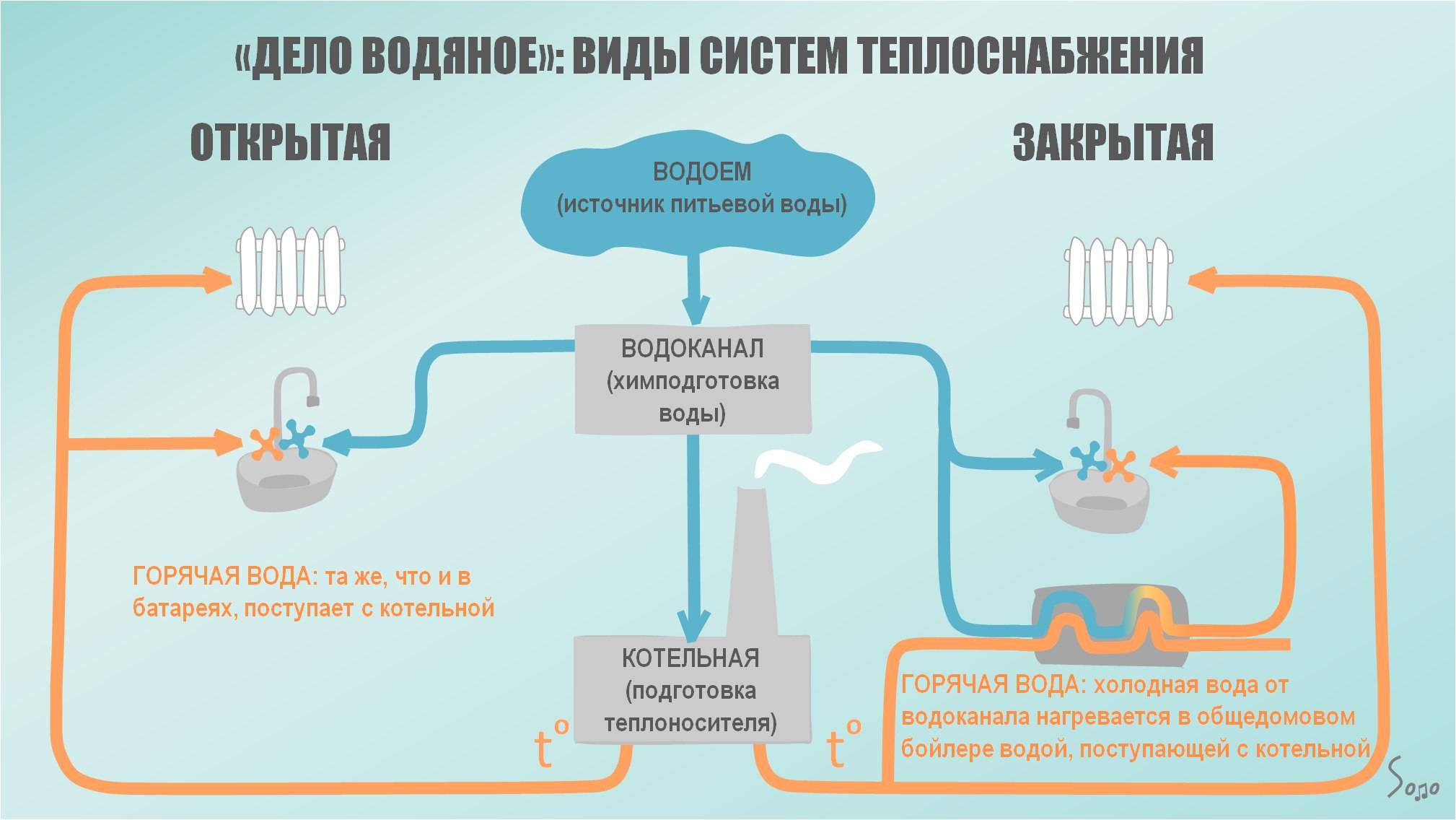

Различия между открытой и закрытой системами подачи воды

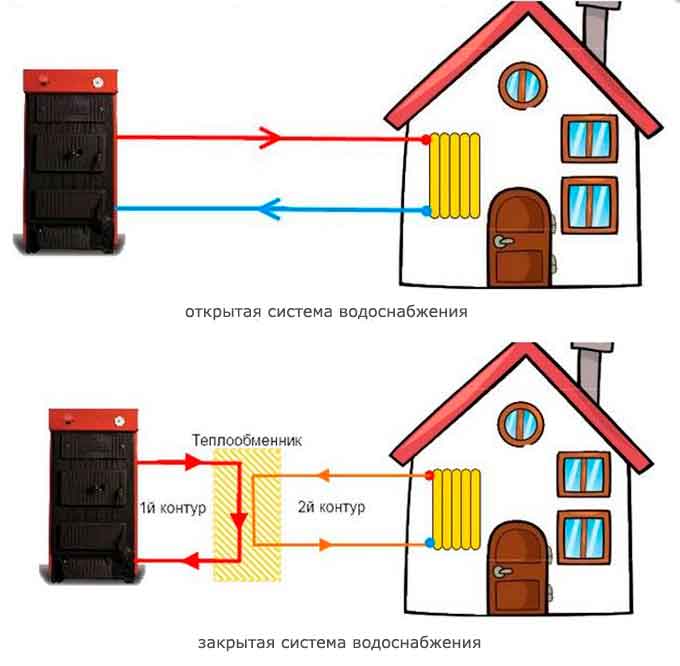

Горячая и холодная вода могут подаваться по закрытой и открытой системе водоснабжения. Отличия определяют основные эксплуатационные характеристики. Нормы по их монтажу указаны в различной нормативной документации.

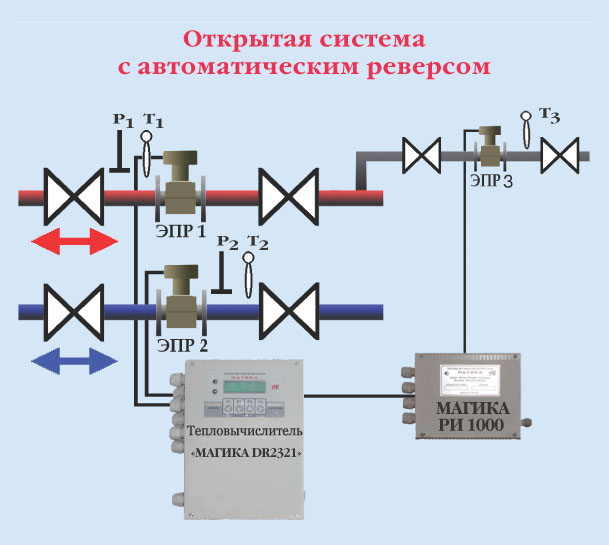

Открытое теплоснабжение

Открытая система ГВС характеризуется тем, что вода отбирается из тепловой сети. Этот момент определяет возможность использования среды исключительно для решения бытовых нужд: мытье посуды, стирка, уборка помещения. Нагрев среды может проводится до температуры +75°C. К ее плюсам можно отнести следующие моменты:

1. Открытый вариант снабжается расширительным баком, что позволяет проводить удаление воздушного кармана.
2. Просто проводить подпитку. Высокое давление в этом случае не требуется, поэтому использовать систему можно без опаски.
3. Подобное водоснабжение не теряет своей функциональности даже при утечке.
4. Схема подходит в большей степени для сооружений, в которых наблюдается длительный и большой расход горячей воды.
5. Рассматриваемый вариант не подходит для высоких сооружений. Это связано с тем, что вода быстро остывает, поэтому сразу будет идти холодная.

Открытое теплоснабжение отличается от закрытого также типом применяемого оборудования. Оно состоит из следующих элементов:

1. Нагревательный котел. Он отвечает за повышение температуры среды. В зависимости от производительности создаваемой системы котел может работать на электричестве или топливе. Современное оборудование работает на основе автоматики, которая считывает давление в системе.
2. Насос для обеспечения циркуляции. Часто при создании теплоснабжения сталкиваются с проблемой большой протяженности трубопровода, а также необходимостью подъема воды на высоту. Циркуляционный насос создает требуемое давление и существенно повышает процесс отопления.
3. Верхняя или нижняя разводка. Чаще всего встречается нижняя, т. к. она предусматривает размещение основного оборудования в подвале. Подобное расположение существенно упрощает процедуру обслуживания.
4. Попадание в трубопровод различных примесей снижает качество воды. Поэтому предусматривается установка различных фильтрующих элементов. При длительной эксплуатации системы нужно проводить периодическую очистку фильтрующих элементов, иначе давление в трубопроводе может существенно возрасти.

Закрытое теплоснабжение

Закрытая система ГВС устроена таким образом, чтобы подогрев среды происходит от теплоносителя, который подается от тепловой сети. Преимущества подобного теплоснабжения заключаются в нижеприведенных моментах:

1. Температура поддерживается на уровне постоянно. Рабочая система в этом случае постоянно имеет температуру около +70°C.
2. Есть возможность сэкономить на количестве используемого энергоносителя. Это связано с тем, что нагрев проводится одновременно для водоснабжения и отопления помещения.
3. Проводится установка сушилок для полотенец. Постоянная высокая температура позволяет провести установку сушилок в ванной. Они будут постоянно нагревать воздух в помещении, что исключает вероятность появления плесени.
4. Существенно упрощается задача санитарного и прочего контроля. Это связано с тем, что среда не попадает в котел, это снижает вероятность появления примесей.
5. При монтаже могут использоваться только стальные трубы по причине нагрева среды до высокой температуры. Полимеры обходятся намного дешевле и обладают небольшим весом, но при этом при нагреве становятся более пластичными.
6. Нужно проводить периодическую подкачку по причине возникновения потерь по различным причинам. Потери составляют 0,5% от общего объема воды в сети.

Единственный существенный недостаток заключается в том, что должен устанавливаться мощный водонагреватель. Система характеризуется большей сложностью, т. к. нужно обеспечить теплообмен. Поэтому при обслуживании могут возникнуть трудности.
