Как поменять проводку в квартире панельного дома своими руками

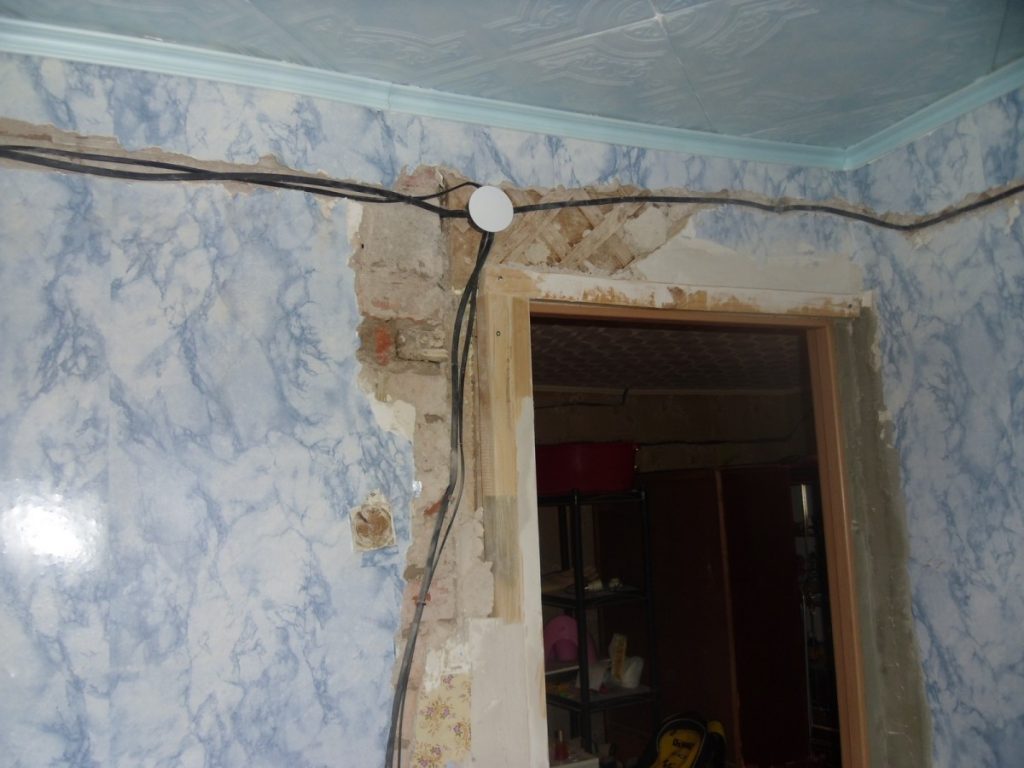

Демонтаж старой линии

Перед полной заменой электропроводки в квартире потребуется демонтировать старые сети. Сначала из помещения выносят мебель, аппаратуру, полностью освобождают его от всех предметов. Затем отключают на вводе электроэнергию. Подготовившись, начинают демонтаж отделки, элементов сети. Удобнее всего его вести от распределительных коробок. Их легко «вычислить» по характерным контурам под обоями или пластиковым крышкам.

Сняв крышку с коробки, разъединяют соединения, вытягивают из штробы жилу. Иногда извлечение кабеля в многоквартирном доме сопровождается сильными повреждениями конструкции стен. Чтобы обойтись без особых разрушений, проблемный участок обрезают, тщательно изолируют, оставляют на старом месте. Закончив демонтаж, приступают к укладке новых линий.

Оценив масштабы мероприятий, многие мастера спрашивают: как поменять электропроводку в квартире с минимальными затратами? Такой вариант существует. При небольшом бюджете обходятся добавлением недостающих линий, установкой дополнительных коробок, подключением резервных точек.

Источником неполадок с электросетью чаще всего становятся соединения (скрутки, спайки). Поэтому частичный ремонт считается временным решением.

Категорически запрещено напрямую соединять алюминиевый и медный провода. Разница их физико-химических свойств приводит к постепенному нарушению контакта, разрушению соединения. Поэтому качественный ремонт предусматривает полную реконструкцию электросети.

Необходимость замены электропроводки

Со временем элементы электрической сети выходят из строя по причине физического износа. Замена старой проводки может потребоваться и при установке мощных приборов, оказывающих на нее высокие нагрузки. Кабель начинает нагреваться и искрить.

Замену проводки выполняют при:

• капитальном ремонте квартиры;
• износе старой оплетки, способствующем возникновению пожаров;
• растрескивании проводов;
• частом выбивании пробок в распределительной коробке;
• перепадах напряжения;
• установке подвесного потолка или системы «теплый пол».

Замену проводки выполняют при частом выбивании пробок и перепадах напряжения.

1 Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

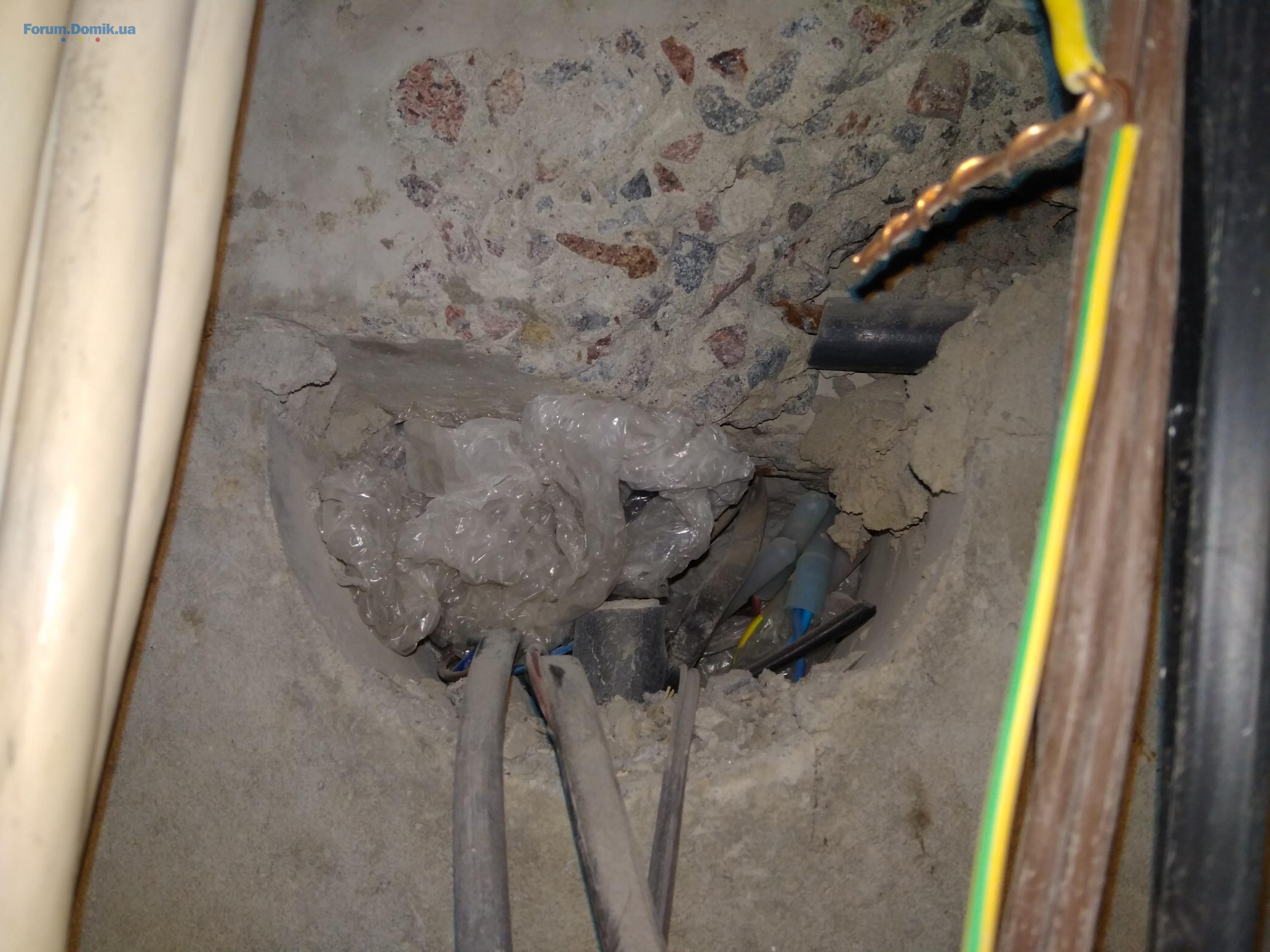

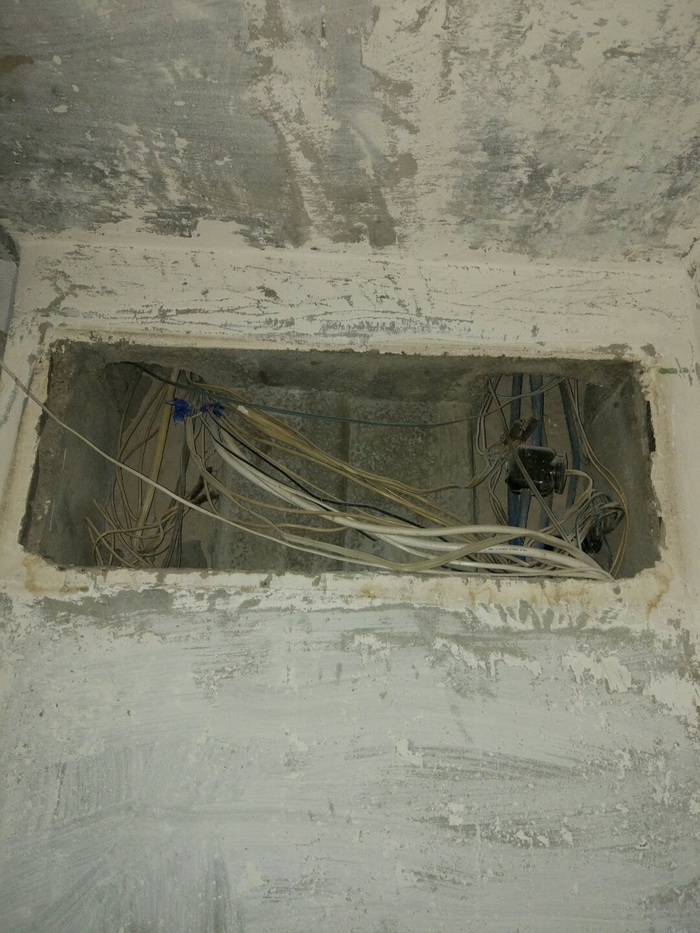

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить. Следующий этап заключается в непосредственной замене проводов

Следующий этап заключается в непосредственной замене проводов

Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Замена электропроводки в панельном доме или хрущевке своими руками: обучающее видео

После решения по замене проводки в панельном доме, либо кирпичном, необходимо определиться с типом кабеля. Приоритет, конечно же, остается за медным проводом. Его характеристики намного выше алюминиевого аналога. Хотя он и подвержен окислению, но этого можно избежать, покрыв его концы слоем припоя. Обязательно стоит учитывать сечение жилы.

[su_youtube url=»https://www.youtube.com/watch?v=F6bM8NW8Sc8″]https://www.youtube.com/watch?v=EAw5MVgzby8

Проще происходит замена электропроводки в квартире открытого типа, потому что на скрытую проводку затрачивается намного больше времени и усилий. Облегчается процесс замены тем, что при открытой прокладке легче произвести замену проводки в квартире, видео в этой статье покажет поэтапную замену электросети.

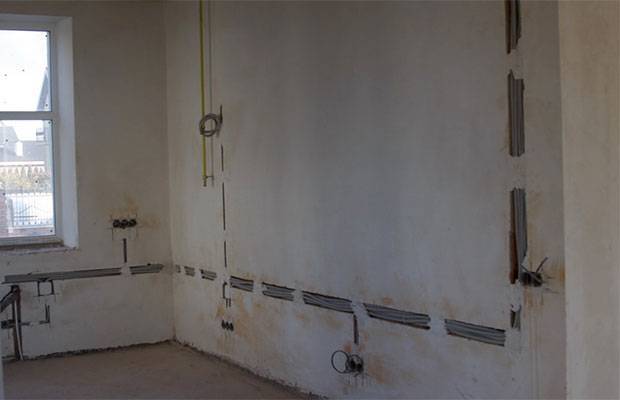

После того, как демонтирована старая проводка, приступают к разметке новых электросетей. Намечают новые розетки, потому что старые не соответствуют требованиям владельцев, и выключатели, более удобные в эксплуатации. Их положение должно быть комфортным. Для проводки можно использовать и старые штробы в стене, но дополнительно сделать новые — станет неплохим вариантом.

Соединяют провода в распределительных коробках. Чтобы не было искрения контактов, медные проводники вместе с алюминиевыми рекомендуется стыковать только через специальные переходники. Это исключит перегрев и другие нежелательные эффекты.

После монтажа при замене проводки рекомендуется проверить ее на отсутствие короткого замыкания и работоспособность всей сети. В этом может помочь тестер, либо фазовый индикатор. Заделка каналов раствором штукатурки завершит этап замены электропроводки.

Как уложить электропроводку, не прибегая к штроблению стен

Электрическая проводка присутствует, в принципе, в каждом доме. Но проложена она должна быть так, чтобы обеспечивалось не только удобство, но и необходимый уровень безопасности. Когда-то ее укладывали повсюду наружным способом. Но сейчас к нему прибегают только в деревенских домах. Или там, где хозяева предпочитают стиль рустик.

Однако многим все-таки хочется уложить проводку так, чтобы она не бросалась в глаза. В принципе, это возможно, если в стене проделать штробы. Но штробление не всегда приемлемо или допустимо. Поэтому мы решили рассказать вам сегодня и о других способах. Позволяющих укрыть проводку, но не нарушающих целостность стен.

Порядок замены электропроводки

Квартиру обесточивают путем отключения автомата и отсоединения от него проводов. Далее действуют по разработанному ранее плану.

Создание ремонтной времянки

Приспособление используют для питания электроинструмента в обесточенном помещении.

Изготавливают его следующим образом:

1. К небольшой доске прикручивают накладную розетку.
2. Подключают к ней кабель с сечением жил 2,5 кв. мм. Его длина равна расстоянию от распределительного щита до дальней комнаты.
3. Подсоединяют кабель времянки к вводному автомату. Он защитит линию от короткого замыкания.

Если работает бригада, к доске крепят двойную или тройную розетку. Сечение жил в этом случае составляет 4-6 кв. мм.

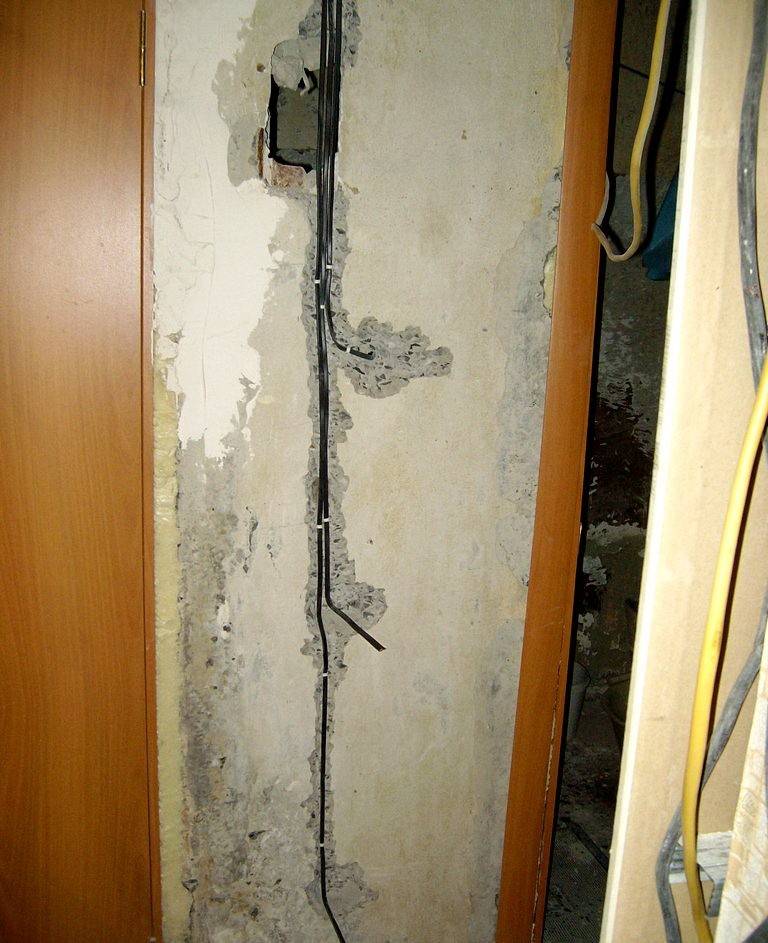

Демонтаж старого кабеля

Изношенные провода удаляют в таком порядке:

1. Вскрывают распределительную коробку и электроточки.
2. Касаются токоведущих частей индикатором фазы, чтобы убедиться в отсутствии напряжения.
3. Отсоединяют или обкусывают жилы.
4. Потянув за конец провода с любой стороны, определяют направление его укладки.
5. Выбивают зубилом или вооруженным лопаткой перфоратором раствор из штробы, постепенно освобождая кабель.

Часто определить направление трассы не удается. Если полная замена электропроводки осуществляется в рамках капитального ремонта, следует удалить со стен отделку. Заделанные раствором штробы выделяются на фоне штукатурки.

Если очистка стен не предусмотрена, старый кабель ищут детектором проводки.

Есть 3 вида таких приборов:

• металлоискатели;
• чувствительные к электромагнитному полю;
• комбинированные.

Чтобы обнаружить линию детектором второго типа, к ней подключают мощную нагрузку. Первой разновидности это не требуется, но она бесполезна в зданиях с железобетонными стенами: арматура дает ложные сигналы.

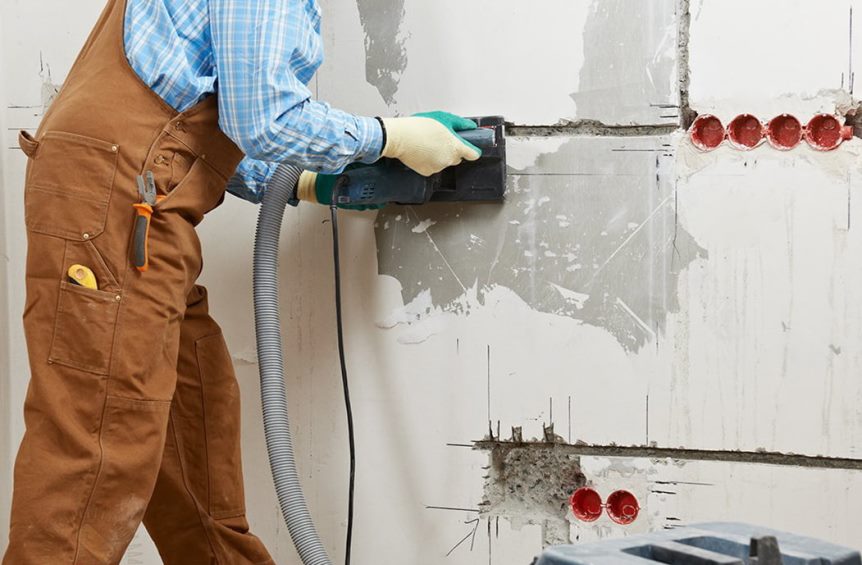

Штробление стен (при необходимости)

Если план работ не предусматривает расширение сети, следует только поменять провода, уложив их в старые борозды. При необходимости добавить розетки и проложить специальные линии к мощным электроприемникам в стенах пробивают новые штробы.

Порядок действий:

1. Карандашом вычерчивают пару линий на расстоянии 2 см друг от друга.
2. Штроборезом формируют согласно нанесенной разметке 2 канавки. При отсутствии инструмента используют болгарку с алмазным диском.
3. Зубилом или перфоратором с лопаткой выбирают материал между канавками на глубину 2 см.

Не допускается устройство штроб в:

1. Несущих стенах.
2. Плитах перекрытия. Провода укладывают в пустотах или специальных каналах.

В панельных домах все стены являются несущими. Здесь действуют ограничения:

1. Максимально допустимая глубина штроб составляет 10 мм.
2. Общая длина горизонтальных борозд на 1 стене не превышает 2 м.

В таких зданиях провода укладывают в специальные каналы, отлитые при изготовлении панели.

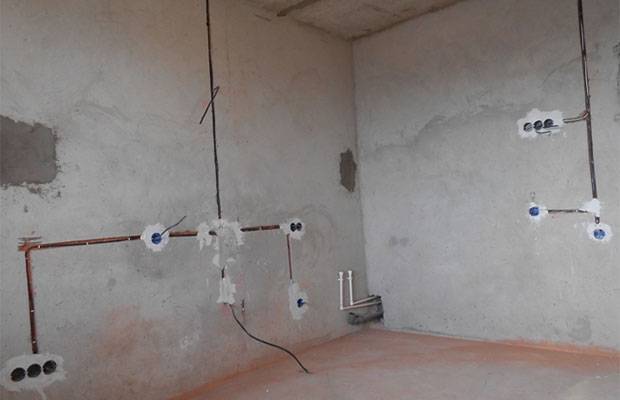

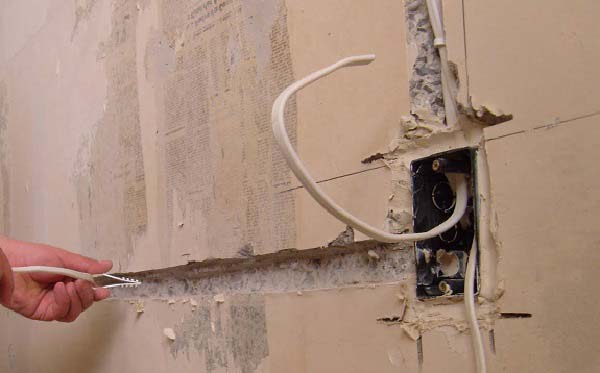

Установка подрозетников

Действуют в такой последовательности:

1. Засверливаются в стену коронкой.
2. Выбивают зубилом получившийся цилиндр.
3. Косо заглубляют штробу в зоне перехода в отверстие.
4. Укладывают кабель и заводят его конец в подрозетник с тыльной стороны.
5. Помещают в выемку порцию раствора.
6. Вдавливают подрозетник в выемку. Заполняют оставшиеся вокруг него пустые участки раствором.
7. Внутреннюю часть электроточки подсоединяют к проводу и устанавливают в подрозетник.

Укладка кабеля

Провод помещают в гофру из материала, не поддерживающего горение. Тогда можно будет сменить его без вскрытия штробы.

В распредкоробках жилы соединяют разрешенными ПУЭ-7 способами:

• сваркой;
• клеммниками;
• опрессовочными гильзами;
• самоизолирующими или болтовыми зажимами.

Скрутка проводов не допускается.

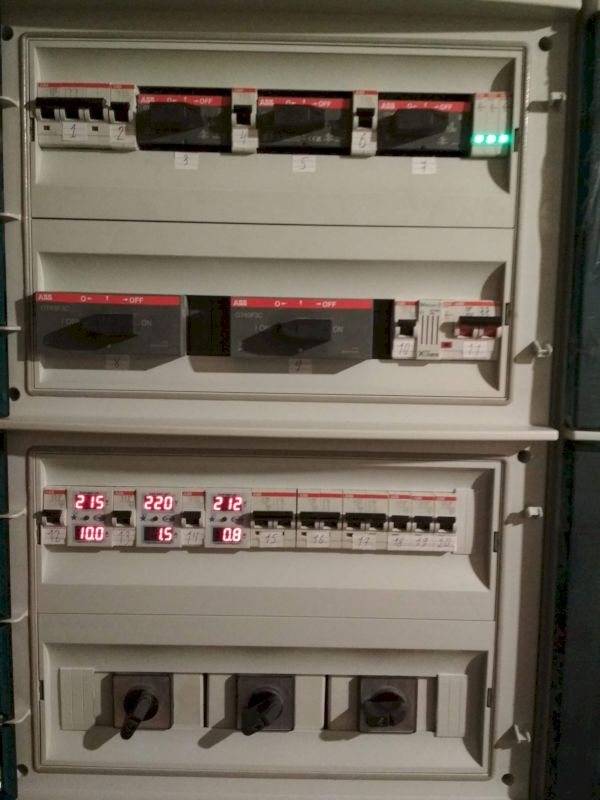

Монтаж систем защиты

Автоматы и УЗО устанавливают на DIN-рейку в распредщите и соединяют перемычками. К выходным клеммам УЗО подключают линии, ведущие в квартиру.

Обслуживаемая устройством защитного отключения цепь должна быть изолирована от других. В противном случае, например при замыкании «нулей» на общую шину, происходит ложное срабатывание УЗО.

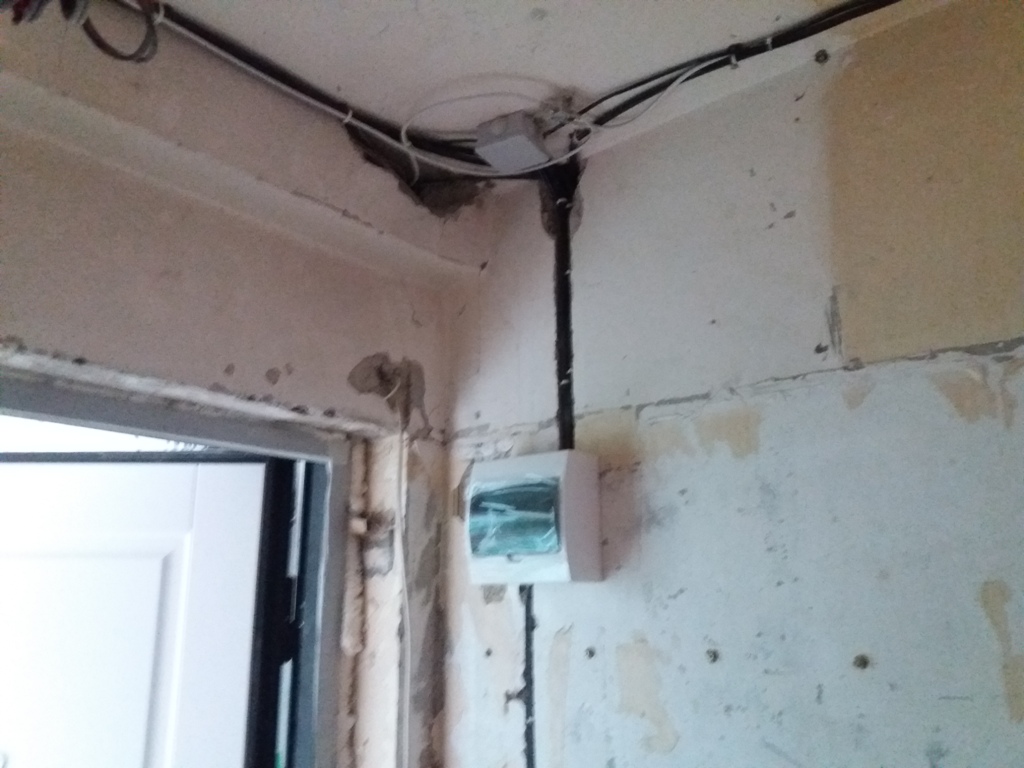

Подключение к электрощитку

Кабель подсоединяют к шинам или клеммам с соблюдением цветовой маркировки:

1. Жила в синей изоляции — «ноль».
2. В желто-зеленой — «заземление».
3. В коричневой или белой — «фаза».

Защитные автоматы и концы кабелей, заведенных в щиток, снабжают бирками с указанием группы проводки и ее назначения (кухня, кондиционер и пр.).

Финальные работы

Проверяют качество новой проводки путем замера сопротивления:

1. Изоляции жил кабеля.
2. Петли «фаза-ноль».

УЗО проверяют контролируемой утечкой тока.

Для проведения работ требуется пригласить профессионального электрика со специальным оборудованием. Он грамотно выполнит проверку и документально подтвердит результат

После тестирования штробы заделывают раствором, за подвесными конструкциями трассы крепят дюбель-хомутами.

Последовательность действий

Давайте попробуем детально разобраться, как же правильно заменить проводку в квартире своими руками. Пошаговая замена электропроводки в квартире своими руками:

• Разработка схемы внутренних цепей.
• Составление плана разводки.
• Утверждение и регистрация плана и схемы в энергоинспекции.
• Устройство времянки.
• Прокладка проводки.
• Установка защитных механизмов и точек подключения.

Прежде всего необходимо составить схему подключения. За основу можно взять типовые однолинейные схемы питания.

Кабель подбирают в зависисмости от потребляемой мощности. Самый простой способ расчета сечения кабеля:

• сложить мощности всех приборов;
• прибавить по 100 Вт из расчета на каждый прибор;
• разделить результат на 220.

Если результат не превышает 15, вполне достаточно проводов сечением 1,5 мм2.

Практики советуют исходить из следующих данных. Для обычной квартиры площадью до 100 м2 понадобятся:

• Главный автомат 25-32 А;
• Общеквартирное УЗО 50 А 30 мкА.

На кухню следует завести две ветви проводки из провода сечением 4мм2 , для мощных потребителей, на каждую ветвь устанавливается автомат на 25 А и УЗО 20 А 30 мкА. Если в квартире установлен кондиционер, ветвь для его подключения выполняется из провода 2,5 мм2, в каждую комнату за исключением санузла и ванной заводят по две ветви: осветительную и розеточную. В ванной и санузле – только освещение.

На кухне розеточных ветвей может быть больше, так как именно здесь сосредоточено наибольшее количество мощных электроприборов. Сечение проводов на осветительные цепи – 1,5 мм2, розеточные – 2,5 мм2, за исключением кухни.

При вычерчивании схемы важно помнить, что условные обозначения элементов сети не подлежат масштабированию. Все обозначения можно найти в Приложении к ПУЭ и ГОСТ 2.755-87.

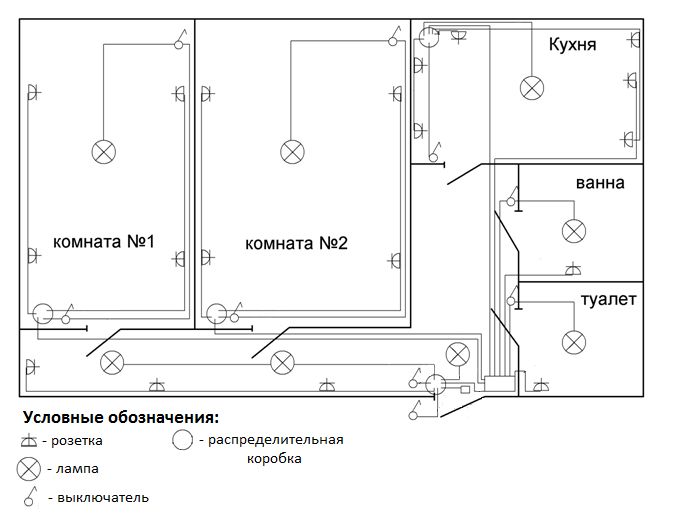

. Пример схемы замены проводки в квартире своими руками:

Пример схемы замены проводки в квартире своими руками:

На основе схемы вычерчивается план подключения, где указано расположение проводов и точек подключения относительно элементов архитектуры. План и схема подлежат утверждению и регистрации в энергоинспекции.

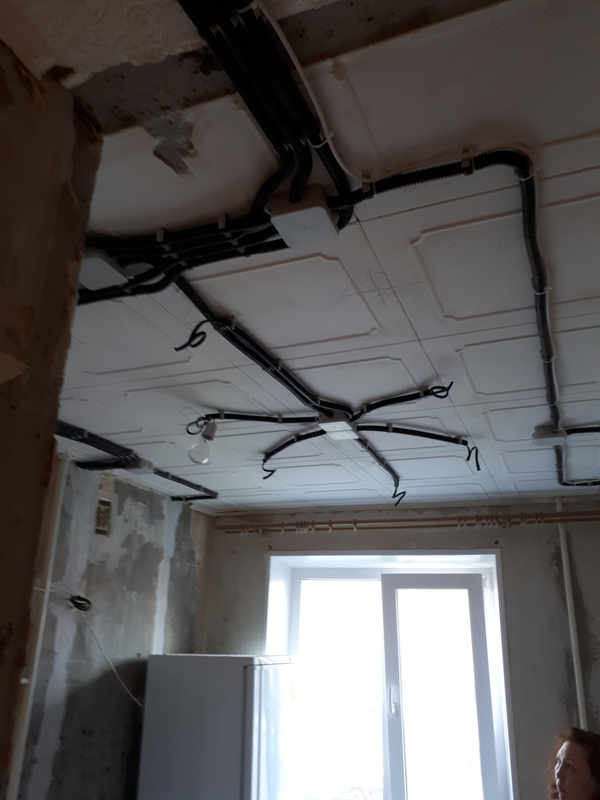

Монтаж открытой проводки

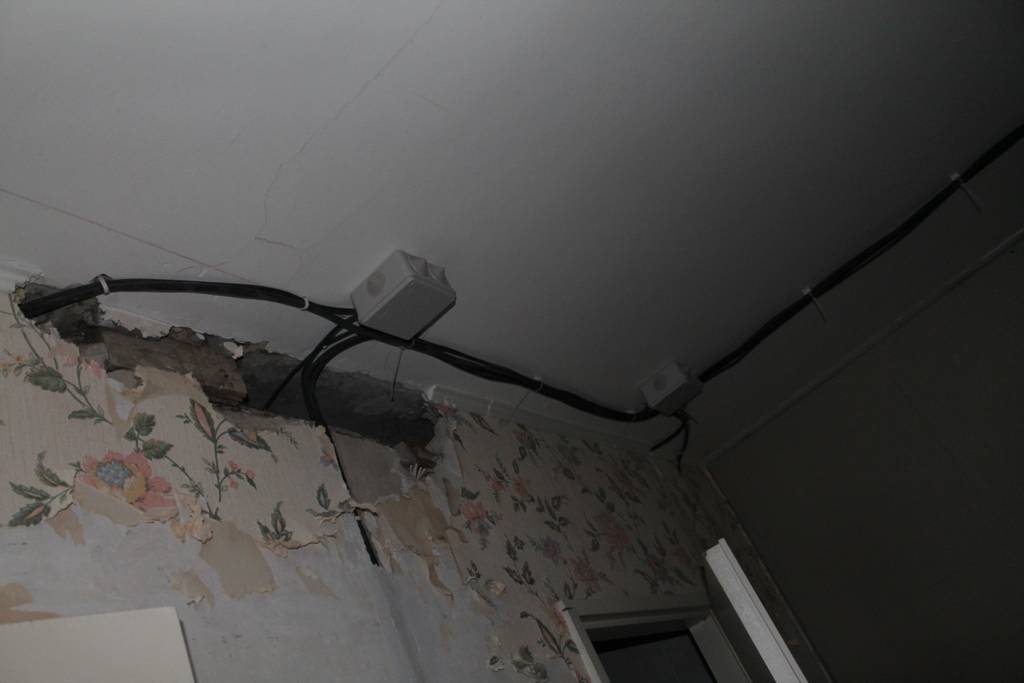

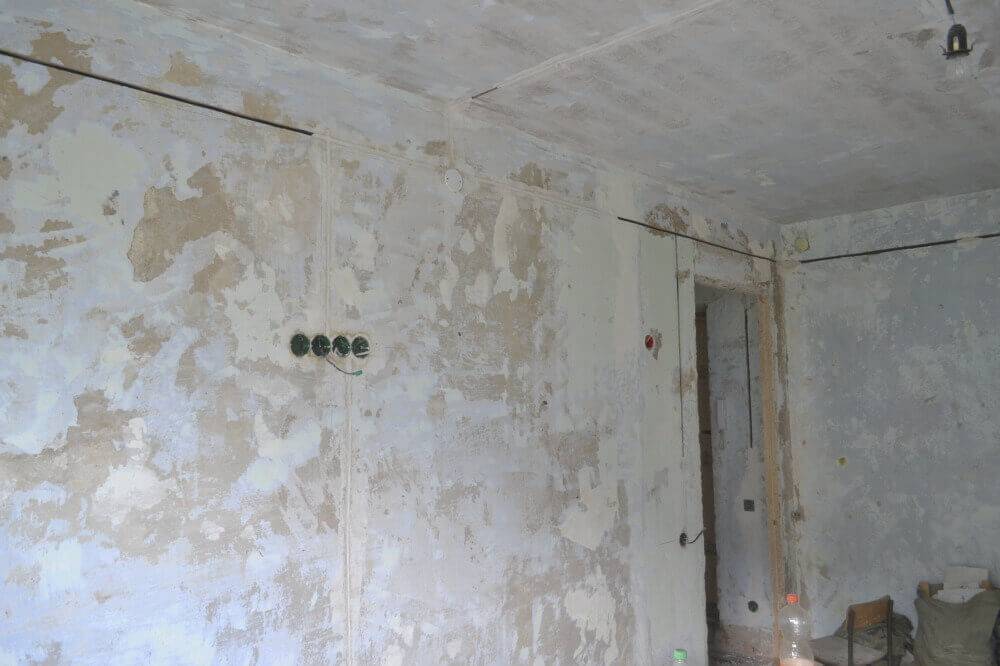

Замена проводки в панельном доме открытым способом может производиться как на этапе ремонта, так и в случае, когда отделка комнат полностью завершена. Существует несколько способов провести провода по стенам комнаты без штробления. В первом варианте используются кабель-каналы. Это специальные приспособления имеют эстетичный вид, а современные производители представляют большое количество решений, так что не составит особого труда выбрать тот, который органично впишется в любой интерьер. Существуют также напольные и потолочные варианты.

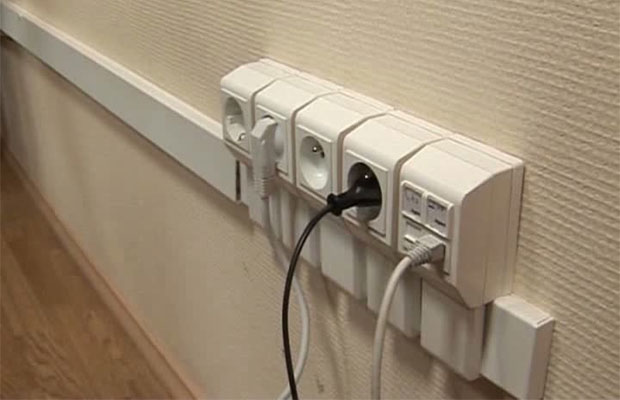

Чаще всего при открытом монтаже провода прячут в кабель-каналы

При прокладке проводов скрытым способом обязательным условием является строго горизонтальное или вертикальное расположение линий. В данном же случае можно экспериментировать и крепить изделия так, как угодно. Для монтажа кабель-каналов используют термоклей, который наносят на тыльную поверхность изделия, после чего прикладывают его к поверхности. В случае если стены в жилище не слишком ровные, то разрешается крепить кабель-каналы дюбель-гвоздями. Для узких достаточно проделать отверстие по середине, а вот широкие предпочтительнее крепить по обоим краям.

Перед началом монтажа проводки в квартире необходимо прорисовать на стене места, где пройдет линия. После этого производят нарезку каналов необходимой длины и начинают установку. Для соединения изделий между собой используют дополнительные аксессуары. К их числу относятся заглушки, поворотные углы разного изгиба, тройники и прочие элементы. После того, как провода уложены, канал закрывается пластиковой заглушкой.

Заменой кабель-каналу может служить гофра либо ПВХ-трубы. Их крепят к поверхности пластиковыми клипсами. Расстояние между ними напрямую зависит от диаметра трубы – чем она больше, тем чаще располагают крепления. Пластиковые клипсы можно заменить хомутами либо металлическими скобами, но такой вариант является менее красивым. Ни в коем случае нельзя соединять гофры в пучок, поскольку это запрещено техникой безопасности – их располагают одну возле другой.

Одним из способов обустройства открытой проводки является стилизация «под ретро». Для этого используют специальный провод, который состоит из медной жилы, заключенной в надежную изоляцию, поверх которой находится текстильная или бумажная оболочка, пропитанная противогнилостным составом. Для освещения используют двойной провод, переплетенный между собой, а для розеток – тройной. Крепится он к стене роликами и изоляторами, которые монтируются к стене клеевым способом или при помощи дюбель-гвоздей.

Расчеты электропроводки, схема

Перед тем, как взять в руки инструмент, следует выполнить расчеты и составить схему, ведь электропроводка должна быть:

1. электро-/пожаробезопасной
2. обеспечивать комфортное проживание
3. легкообслуживаемой.

На самом деле, это не так уж и сложно: достаточно воспользоваться простой формулой и готовой табличкой. Но, обо все по порядку.

Ниже приведены несколько схем разводки электропроводки в типовых двухкомнатных квартирах в панельном и кирпичном домах:

Для наиболее требовательных к освещению необходимо предусмотреть достаточно светильников. Длинный коридор на первой схеме имеет три светильника для более качественного освещения. Этот же подход используется и для размещения розеток. На приведенных схемах больше всего их на кухне, на которой сосредоточено большинство электроприборов: вытяжка, микроволновая печь, холодильник, кондиционер, посудомоечная машина, электрочайник и т.д. Розетки в ванной комнате можно подключать только через УЗО (устройство защитного отключения).

Как делается проводка в панельном доме

Где прокладывать провода

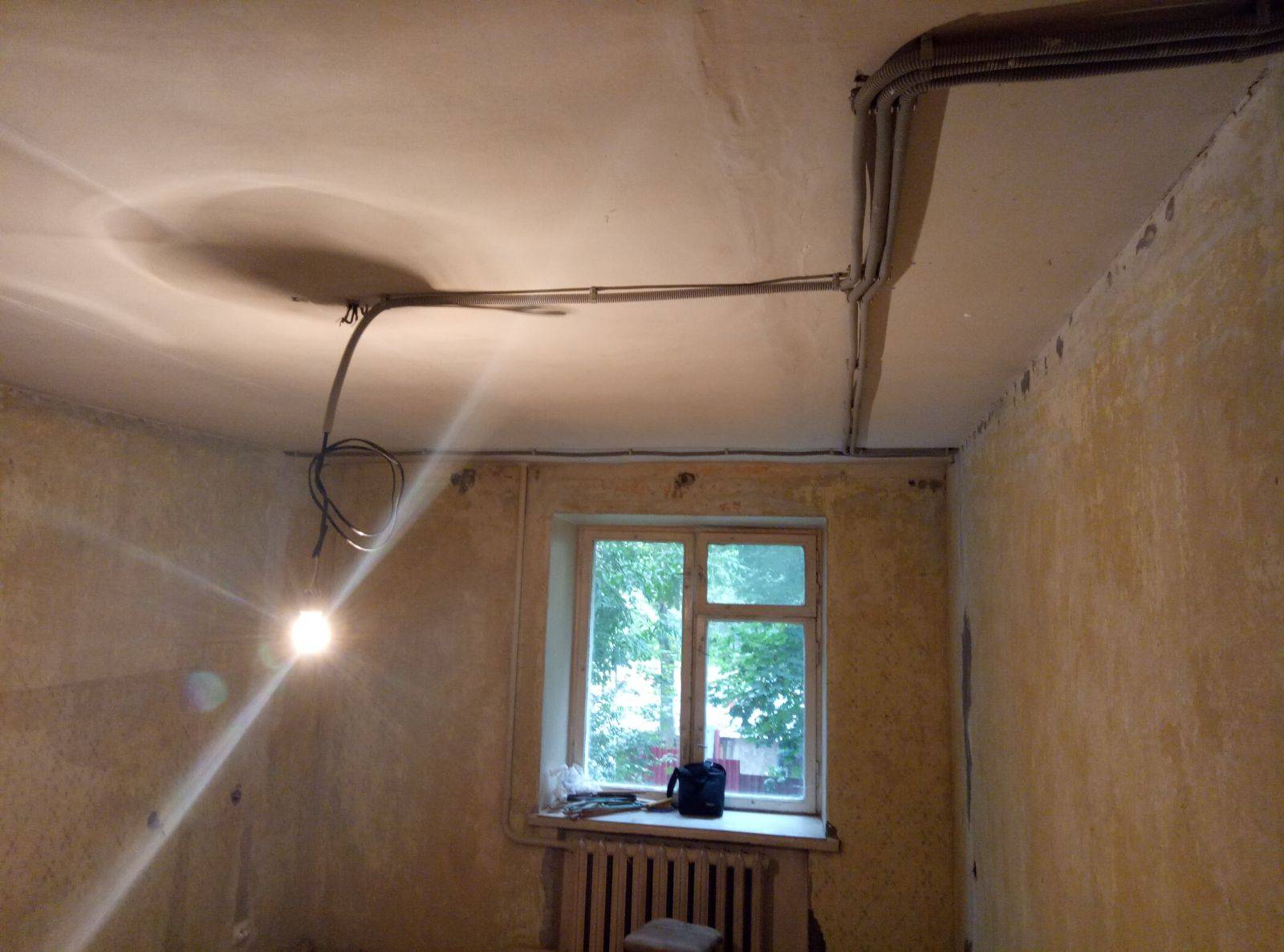

Самый лучший способ прокладки проводки в панельном доме – в стяжке, в полом (или оштукатуренном) потолке, или на стенах под слоем штукатурки. При этом перекрытия и панели вообще не трогаются, только под крепление кабелей. Но так правильно сделать получается не всегда.

Первым делом, надо узнать у хозяев, как будут обстоять дела с полами и потолком. Если в полу будет стяжка – ура. Основной путь кабелей будет проходить в гофре как раз в полу, в стяжке.

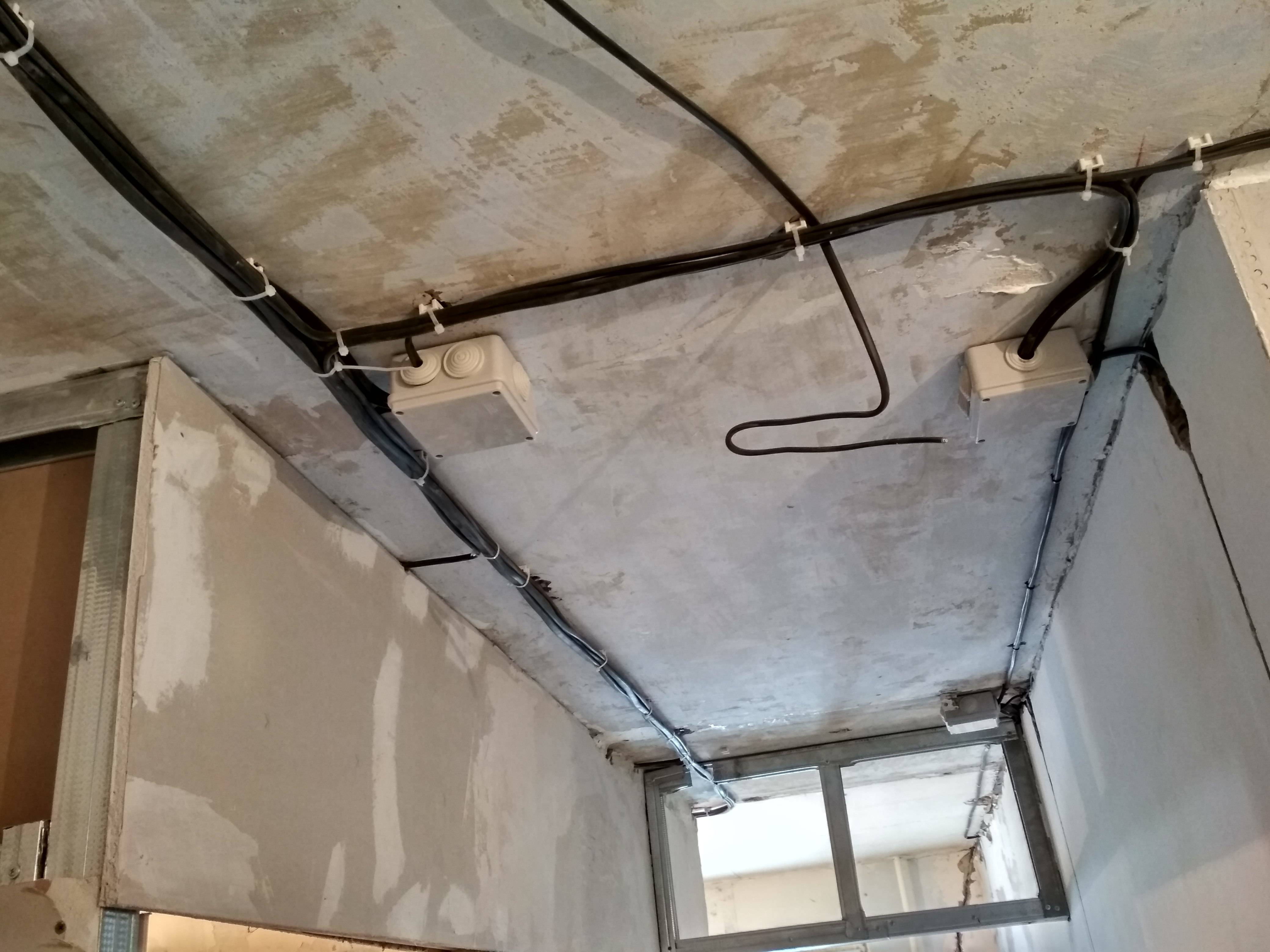

Если будет подвесной-гипсокартонный-натяжной потолок, тоже отлично. Питающие и сигнальные кабели в этих случаях  проходят в основном по полу и/или потолку, и немного – вертикально в штробах до розеток и выключателей.

Худший вариант – потолок и полы остаются на месте. Бюджетный вариант, когда хозяева хотят сэкономить на всём. То есть, другими словами, придётся помучаться электрику, штробить стены. Но и цена за такую работу будет выше, чем обычно.

И если в кирпичном доме, если надо делать распределительную коробку, она делается, то в панельке надо сто раз подумать. Скорее всего, будет перерасход кабеля по сравнению с кирпичным домом.

Надо постараться по максимуму использовать старую проводку. Точнее, те пути, где она проходит. Это в первую очередь относится к местам, где старый алюминиевый провод просто заштукатурен – места на стыках потолочных плит, и в швах между стеновыми и потолочными плитами. Нужно ориентироваться на то, что швы в панельных домах – лучшее место для прокладки электропроводки, например как на фото:

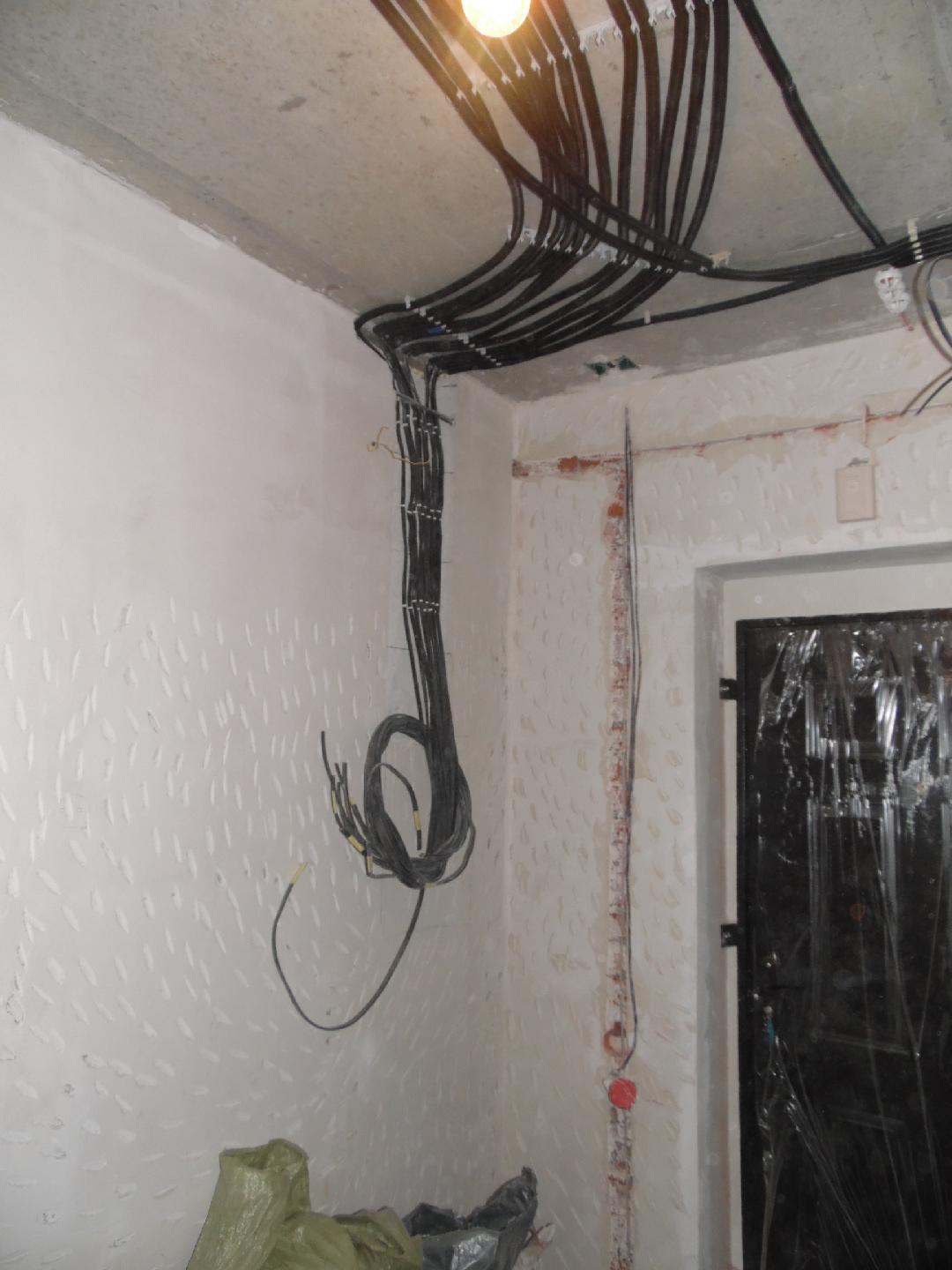

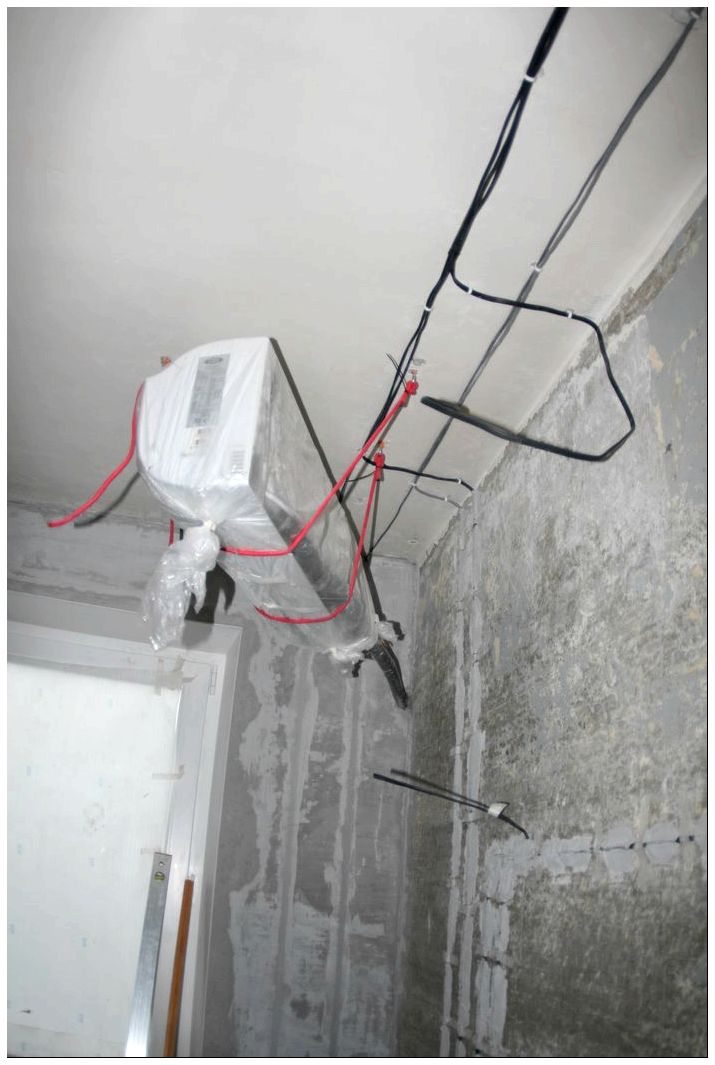

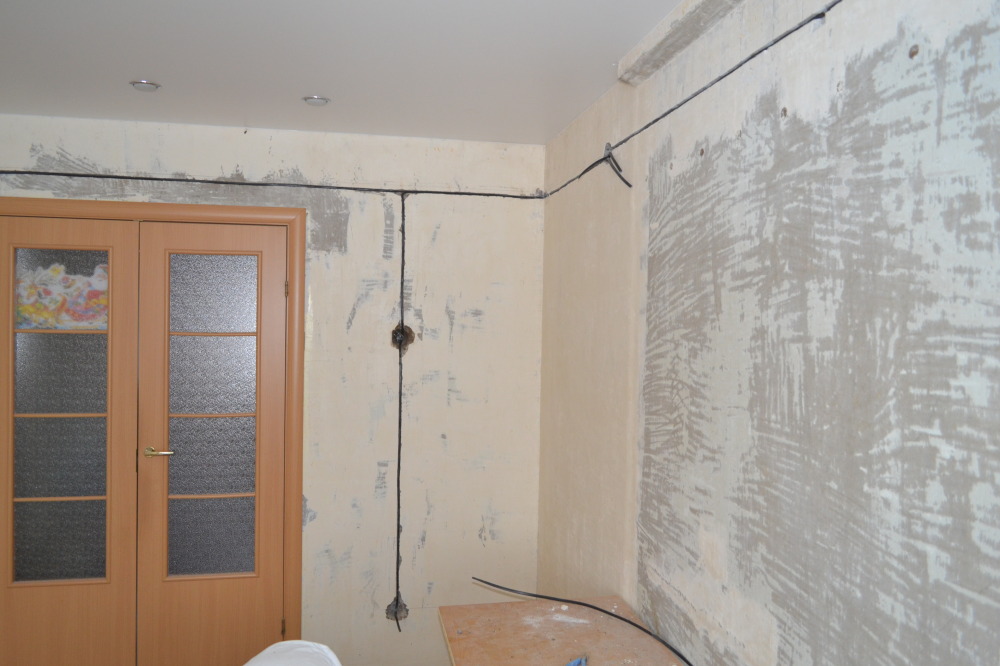

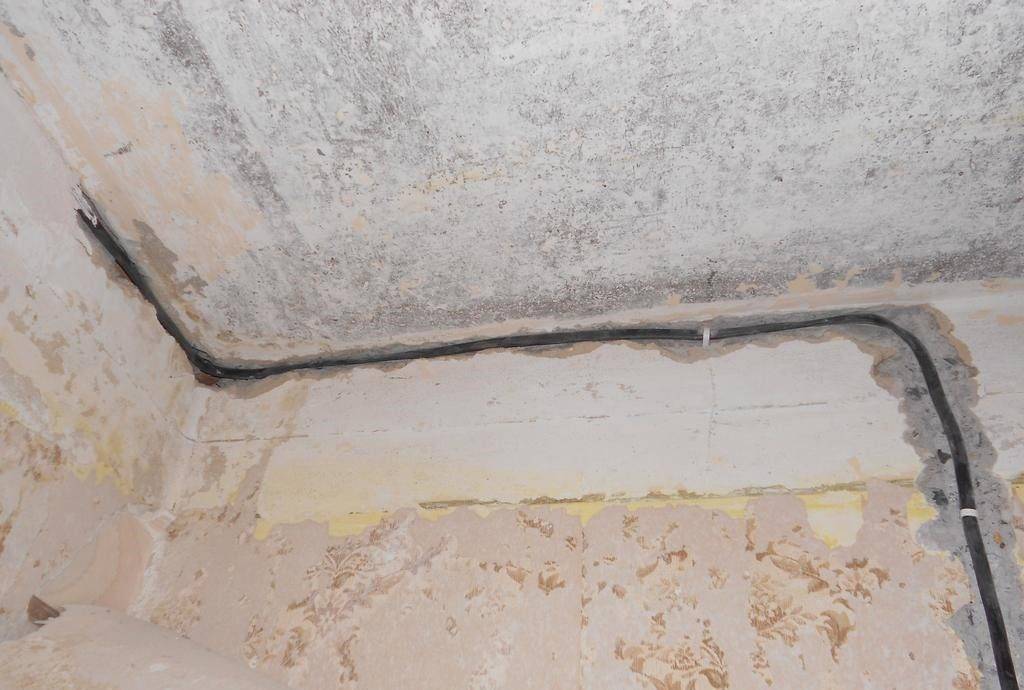

Прокладка питающих кабелей между потолочными плитами в шве

Можно использовать старые каналы, в которых проходит старая проводка к розеткам и выключателям. Это если они будут в старых местах. И если удастся вытащить старый провод, который часто бывает залит бетоном.

Как показывает практика, про каналы в стеновых панелях лучше сразу забыть.

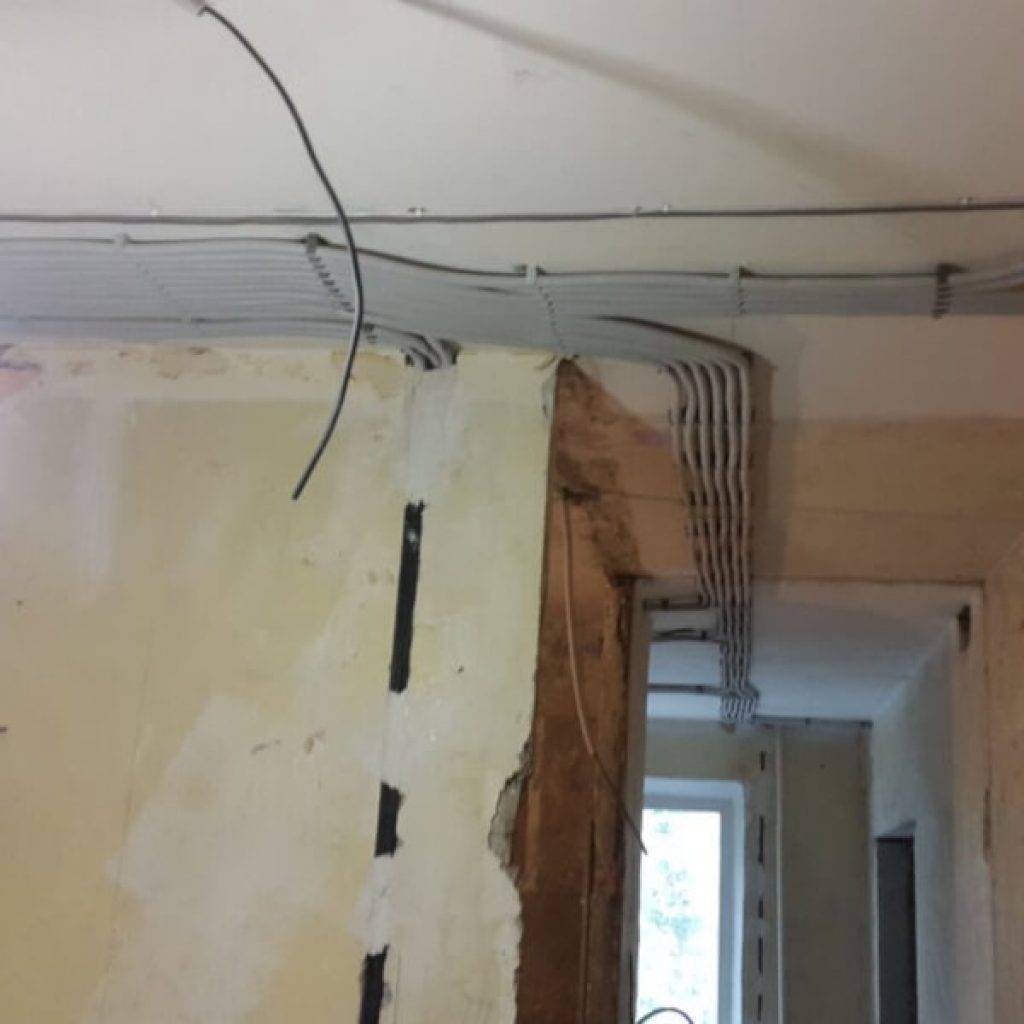

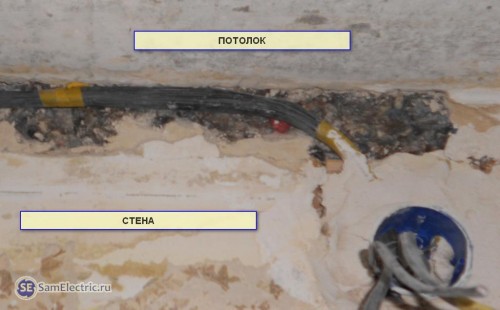

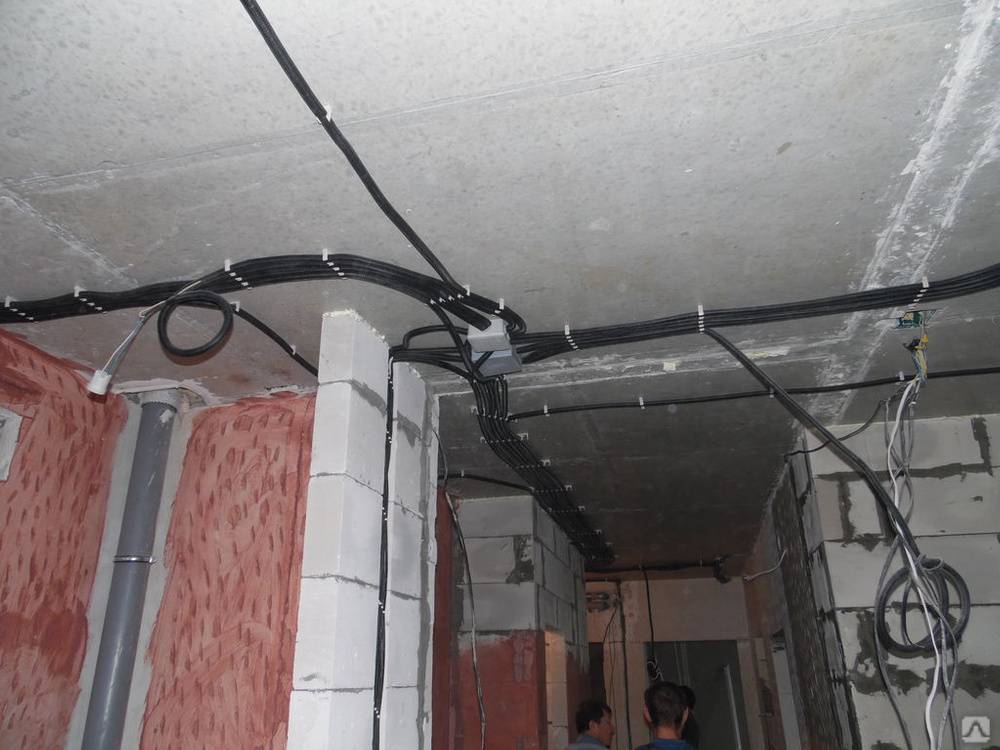

Хороший вариант – использовать пространство вверху на стыке стеновой и потолочной плит. Там часто бывают щели, заделанные штукатуркой или ватой (или каким-то тряпьём):

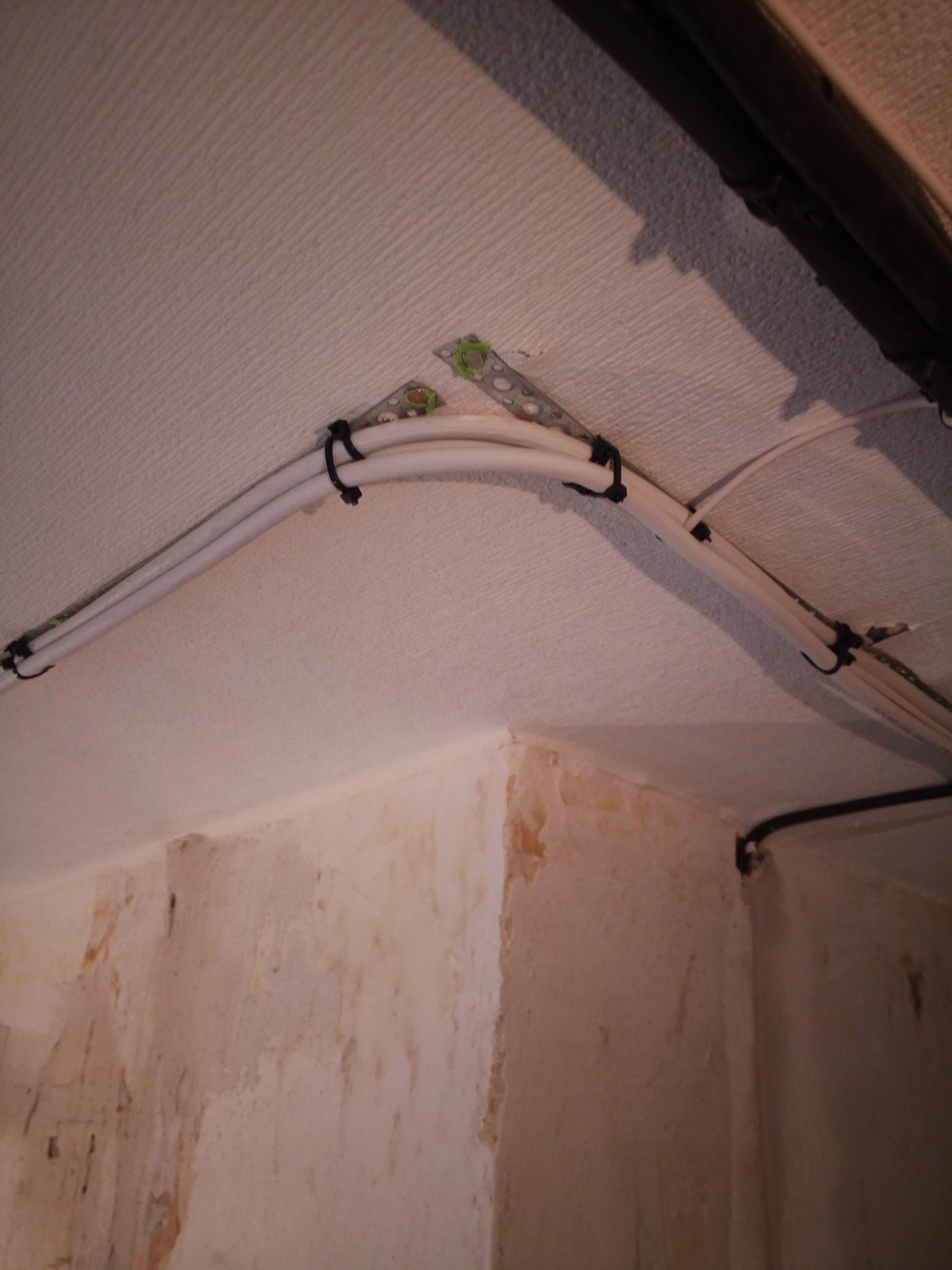

Пространство между стеной и потолком заполнено ватой

Как делать штробы и выемки под коробки

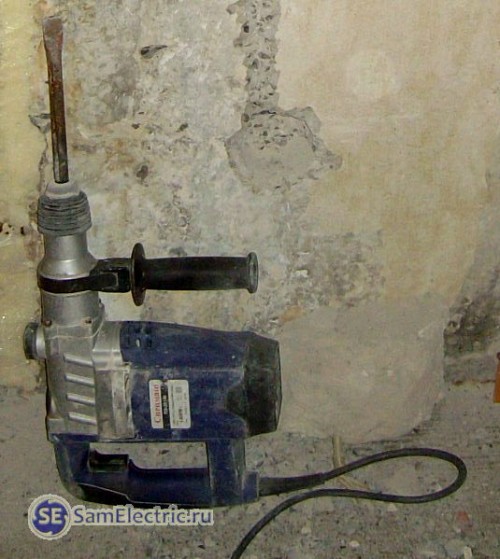

Мой перфоратор Спецмаш с лопаткой. НЕ реклама

Рассмотрим самый тяжелый для электрика случай при ремонте в панельном доме – пол без стяжки, потолок только штукатурится.

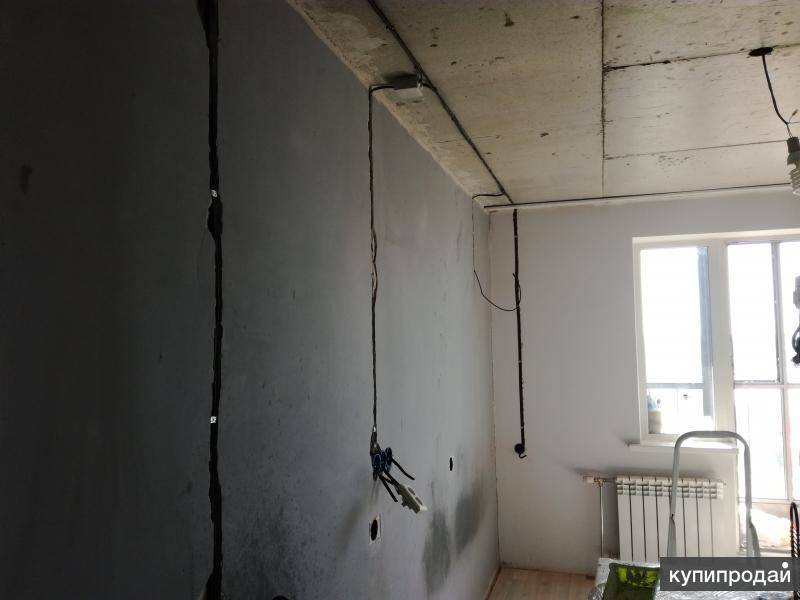

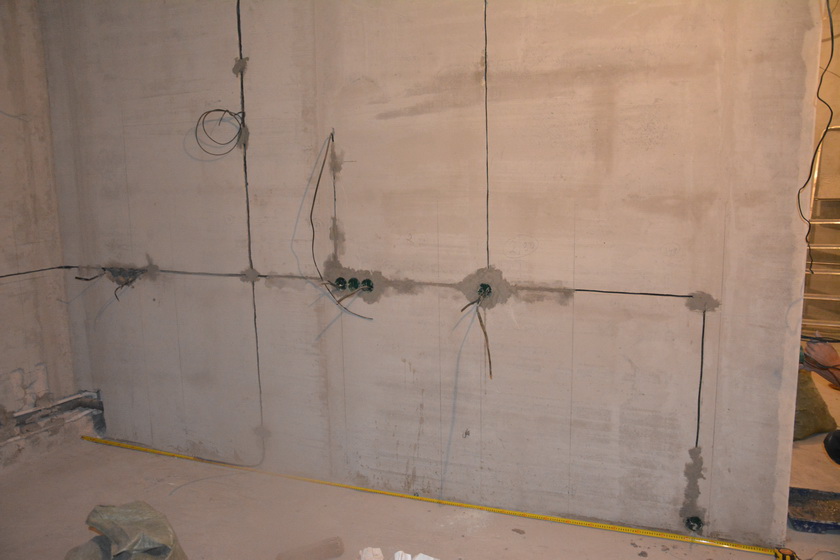

Для штробы прочерчивается вертикальная линия, по ней делается штроба. Я использую насадку “лопатка” для перфоратора. Как штробить панельные стены – это искусство, к этому надо приловчиться, скалывать сантиметр за сантиметром.

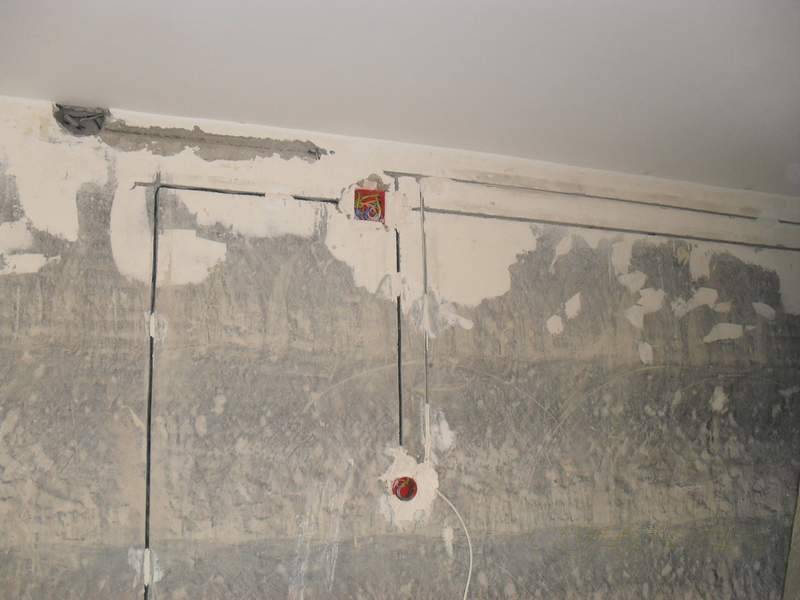

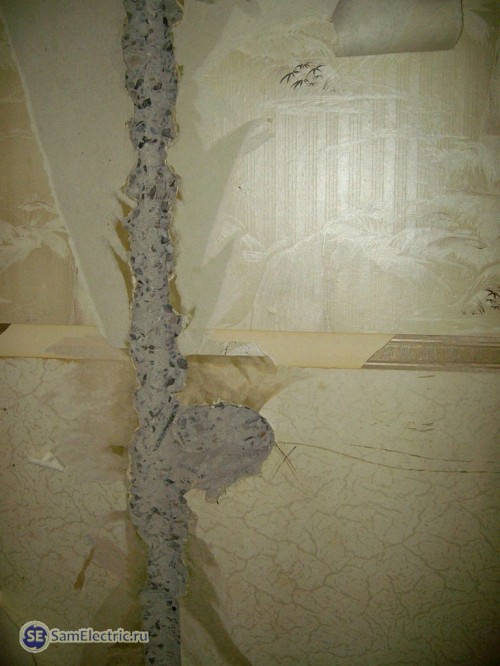

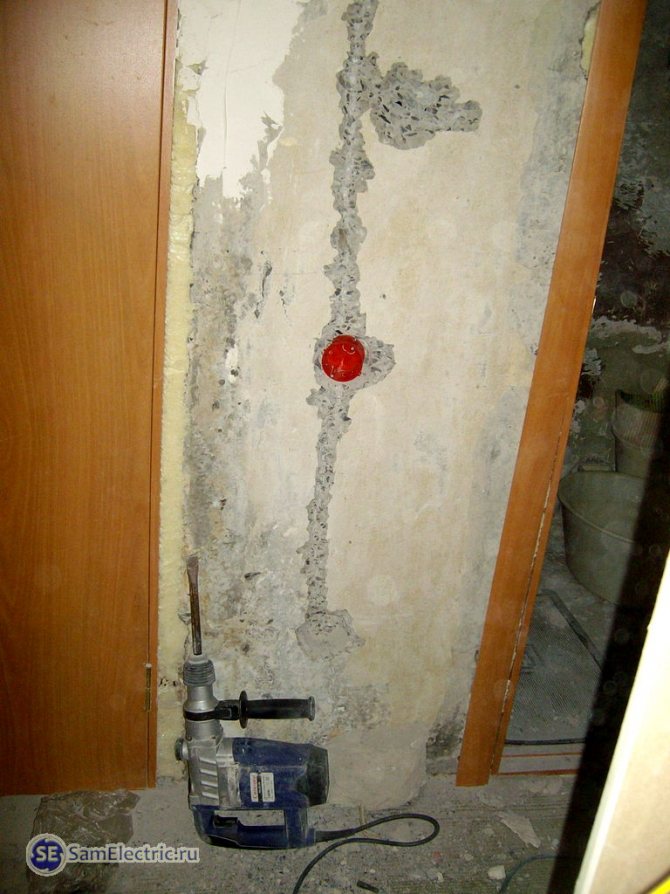

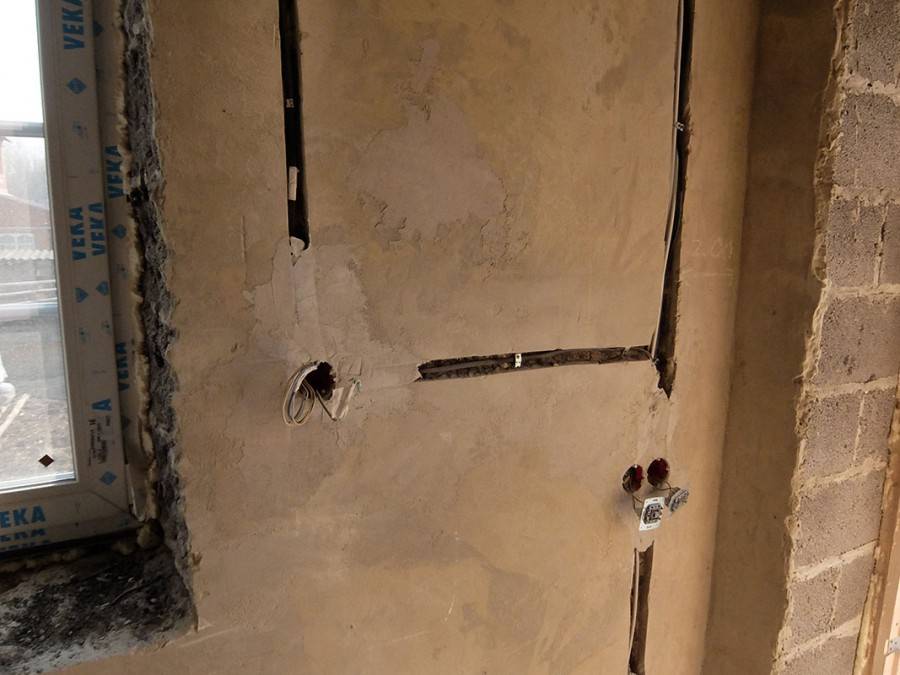

Штроба в панельной стене

Обязательно нужно иметь маску-респиратор и строительные очки. Иначе такая работа будет весьма вредна для здоровья.

Глубина штробы должна быть достаточной для укладки кабеля и крепежа (7-10 мм). С другой стороны, глубже 10 мм начинается арматура, её вообще нельзя трогать. С третьей стороны, надо быть в контакте со штукатурами – возможно, толщина штукатурки будет такой, что штробить вообще не придётся.)

После штробления проверяем, чтобы коробки можно было установить заподлицо с поверхностью стены:

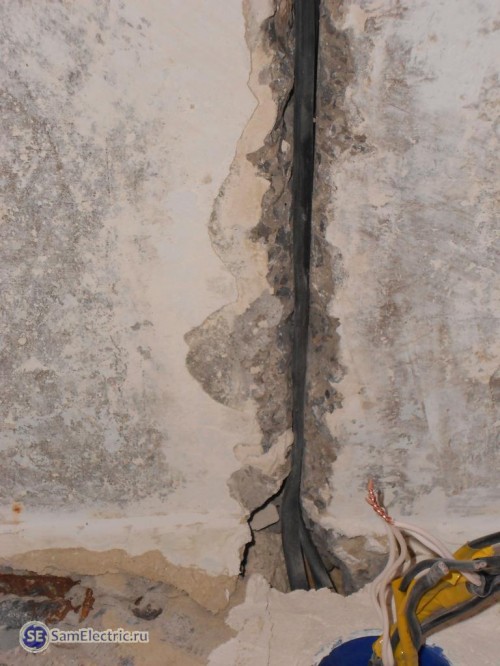

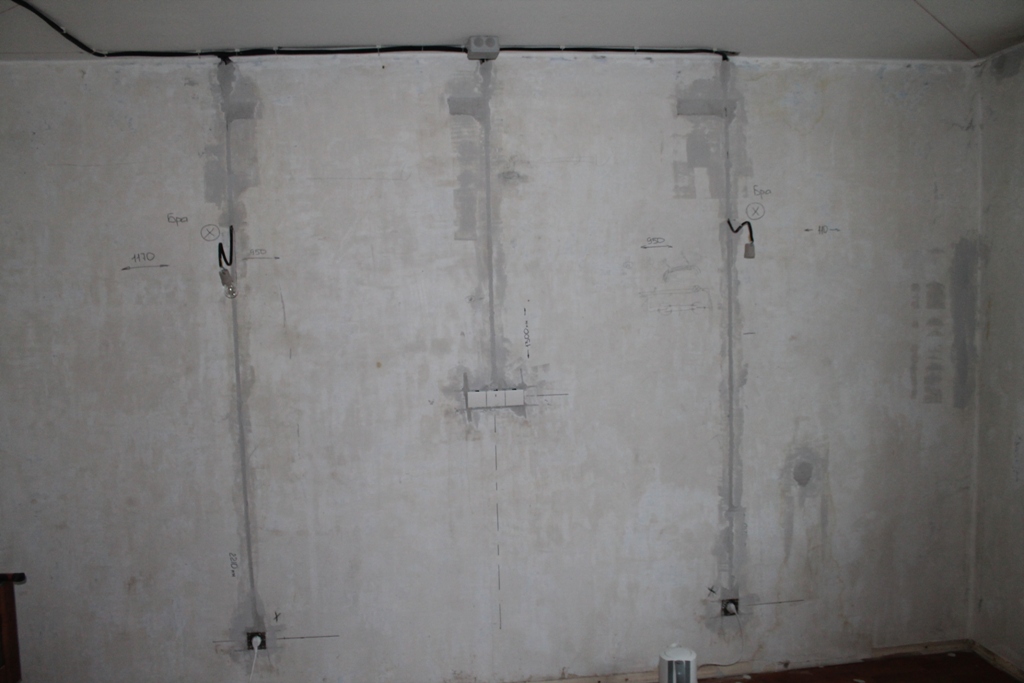

Штробление закончено, проверяем глубину

Под установочную коробку (стандартный диаметр – 68 мм, глубина – 45 мм) нужно сделать выемку диаметром 75…80 мм. Обычная коронка для бетона не подойдёт, её хватит на 2-3 розетки, и придётся выкинуть.

Я сейчас коронки не использую, поступаю так. Делаю по объёму коробки 8-10 отверстий буром диаметром 8 или 10 мм. На этом этапе выемка уже наполовину сформировалась. Затем работаю пикой, выбиваю остатки бетона.

Насчёт путей штробления. Надо стараться поступать порядочно, хотя иногда это и бывает очень трудно. Я про то, что все провода должны идти параллельно/перпендикулярно потолку и стенам.

И ещё, не рекомендуется увлекаться горизонтальными штробами. Допускается общая длина горизонтальных штроб 2 метра на одну плиту (стеновую панель). А штробить потолочные перекрытия вообще запрещено, это можно делать только в крайних случаях, и на длину не более 15 см.

Что говорит о штроблении каналов для прокладки электрокоммуникаций законодательство

Споры о том, что именно можно делать с панелями в многоэтажных домах в процессе прокладки электропроводки, никак не хотят затухать. В ПП города Москвы о порядке переустройства помещений есть пункт 11.11, в котором говорится о категорическом запрете горизонтального штробления. В СНиП и СП прямой категорический запрет отсутствует. И если учесть, что допускается получение разрешения и на более серьёзное переустройство и перепланировку панельных квартир, например, снос частей несущих перегородок, говорить о категорическом запрете штробления нельзя.

Таким образом, штробления в несущих панельных стенах следует избегать, и использовать другие способы монтажа электропроводки. Если же, всё-таки потребление оказывается необходимым, используются приёмы, минимизирующие динамическое воздействие на панели: косое выдалбливание или резка.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

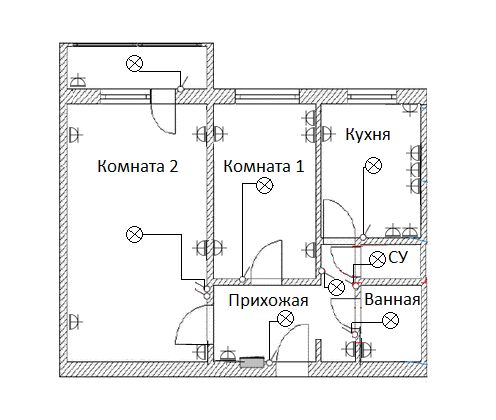

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки.
  Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы.
  Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели.
  Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей.
  Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки.
  Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток.
  Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку.

этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.
