Как заправить кондиционер фреоном по весам, давлению, току, перегреву и охлаждению

Принцип работы автокондиционера

Принцип работы кондиционера в машине

Прежде чем приступать заправке кондиционера в машине своими руками, дабы процедура была успешной, желательно разобраться с устройством и принципом его работы. Система имеет три основные части:

• компрессор;
• конденсатор;
• испаритель.

Процесс кондиционирования происходит приблизительно так:

• Фреон, циркулирует по замкнутому контуру, проходя все 3 части.
• Компрессор кондиционера сжимает газ и повышает его температуру.
• Далее хладагент (уже горячий и под давлением) поступает в конденсатор, где он охлаждается и конденсируется (становится жидким).
• После чего фреон идет в контур с высоким давлением и подводится к расширительному клапану, где распыляется и попадает в испаритель.
• Именно в испарителе и происходит процесс охлаждения, поскольку там хладагент подвергается испарению, как следствие из воздуха отводится тепло, а он охлаждается.
• В замыкание кругооборота фреон снова поступает в компрессор (в виде холодного газа) по стороне низкого давления, а там процесс обратно повторяется.

Виды фреона

Стоит знать, что хладагент бывает нескольких видов. Перед выбором, каким воспользоваться, желательно знать, что они из себя представляют.

• R-407C – это смесь из 3 видов фреона. Данный вид предназначен исключительно для заправки. В случае если система с ним разгерметизировалась, то ее придется сперва полностью очистить от газа, а затем заново заправить. Чаще всего его применяют для крупных сплит-систем промышленного назначения.
• R-410A представляет собой современный хладагент. К его основным преимуществам можно отнести экологическую безопасность и повышение производительности охлаждающих систем. Данный вид газа можно использовать как для заправки, так и для дозаправки кондиционеров.
• R-22 используется очень редко. Это обусловлено его разрушительным воздействием на атмосферу. Данный вид применялся еще для заправки самых первых кондиционеров. Еще не так давно он пользовался большой популярностью благодаря своей низкой стоимости. Однако по большинству свойств он проигрывает более новым и дорогостоящим хладагентам.

Технология заправки по весу хладагента

Суть способа заключается в полной замене фреона – старый газ нужно спустить в атмосферу, а вместо него залить свежий хладон. Для новичков это наиболее приемлемый вариант – только опытный мастер способен определить остаток хладагента в системе и точно дозаправить недостающее количество. Другие способы закачки мы опишем ниже.

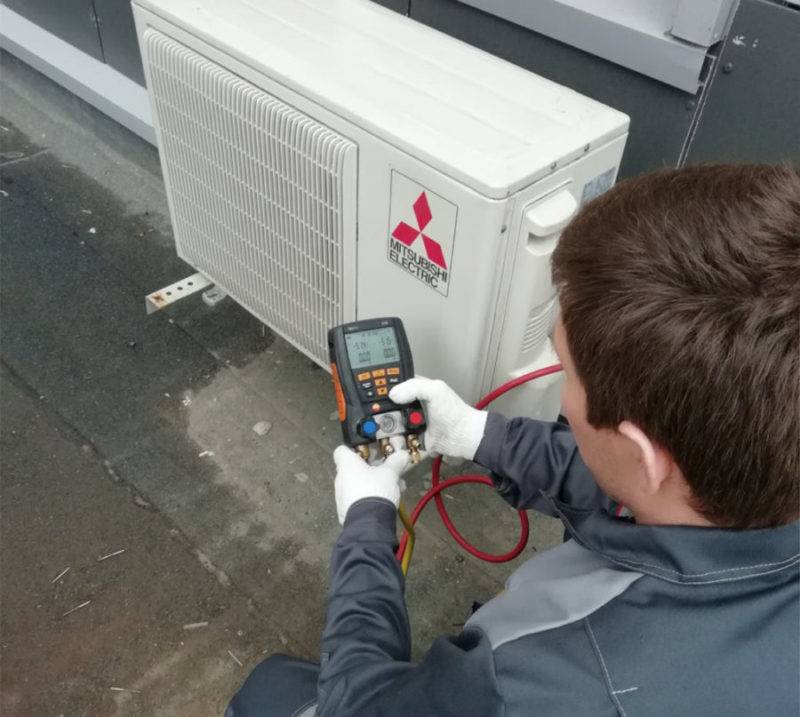

Присоединение коллектора к портам внешнего модуля

Представляем инструкцию, как заправить кондиционер фреоном по весам:

1. Слейте старый хладон в атмосферу любым удобным способом – через открученную трубку либо золотник сервисного порта. Выпускайте газ медленно, дабы не потерять масло. В процессе опорожнения шестигранником откройте оба крана, спрятанные под защитными гайками.
2. Закройте краны и подсоедините к золотнику левый шланг манометрической станции (синего цвета). Убедитесь, что вентили коллектора тоже закрыты.
3. Средний шланг желтого цвета подключите к штуцеру вакуумного насоса, запустите агрегат. Откройте левую задвижку низкого давления (слева на схеме) и следите за вакууметром – стрелка должна упасть ниже нуля и показать значение минус 1 Бар. Также откройте вентили сервисных портов.
4. Вакуумируйте фреоновый контур в течение 20 минут. После остановки насоса выждите полчаса, наблюдая за манометром. Если стрелка двинется обратно к нулю, ищите протечку.
5. Переключите шланг с насоса на баллон, закройте левый кран коллектора. Вентиль резервуара откройте на несколько оборотов и выполните продувку шланга фреоном. Операция проста: на 1 секунду приоткройте правую задвижку станции (высокого давления).
6. Установите баллон на весы должным образом и обнулите показания дисплея. Снова откройте левый вентиль коллектора и отслеживайте уменьшение массы газа. Когда дисплей покажет требуемое количество хладона, кран закрывайте.
7. Перекройте оба вентиля на сервисных портах, отсоедините от золотника патрубок и проверяйте сплит-систему на работоспособность.

Стандартный сосуд с хладагентом R410 необходимо переворачивать

В процессе работы важно не перепутать последовательность операций и случайно не открыть заправленного контура. Минимальное время вакуумирования – 20 мин, в течение указанного периода насос вытянет из системы не только воздух, но и влагу, способную нанести вред компрессору. Как нужно заправлять кондиционер фреоном R410а, смотрим на видео:

Как нужно заправлять кондиционер фреоном R410а, смотрим на видео:

Watch this video on YouTube

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Выбор заправки для сплин-систем

В качестве хладагента для домашних кондиционеров используется фреон (хладон). Он является бесцветной жидкостью или газом, безопасным для человека, испарение которого сопровождается эндотермической реакцией, то есть поглощением тепла, а конденсация – экзотермической, или выделением. Эти процессы и легли в основу работы сплит системы. При включении кондиционера хладон начинает испаряться, впитывая тепло из окружающей комнаты, после чего отправляется в конденсатор, где выделяет поглощенную энергию на улицу.

Обычно для заправки кондиционеров фреоном используется три вида этого вещества:

Дифторхлорметан (Фреон R-22)

В настоящий момент уже введены некоторые ограничения в разных странах на использование и транспортировку этого хладагента, так как он негативно воздействует на окружающую среду. Однако заправка системы кондиционера фреоном R-22 довольно эффективная, так как он способен охлаждать помещение до очень низких температур, из-за чего, помимо заправки сплит систем, этим веществом также пользуются на промышленных объектах или при работе с холодильниками.

Фреон R-410A

В отличие от дифторхлорметана, R-410A имеет меньшее воздействие на параметры окружающей среды, так как имеет больший коэффициент эффективности, несмотря на свой довольно высокий потенциал глобального потепления. Более того, этот фреон не содержит хлор, благодаря чему не влияет на озоновый слой планеты. Однако существует один довольно значительный недостаток – дозаправка кондиционера фреоном этого типа возможна лишь в случае, если утечка газа не превысила 40%.

Фреон R-407c

Этот хладагент представляет собой зеотропную смесь, состоящую из трёх компонентов: R-32—23%, R-125—25%, R-134a—52%. Как и в составе хладона R-410A, в составе данного фреона не содержится хлора, поэтому воздействие на окружающую среду меньше, чем воздействие дифторхлорметана. Однако по многим своим параметрам эти вещества очень похожи, из-за чего заправка сплит систем фреоном R-407c становится всё более популярной. Некоторые исследователи полагают, что при утечке данного хладагента, нельзя осуществлять дозаправку бытовых кондиционеров, потому что его компоненты быстро испаряются. Однако подтверждений этому не найдено.

Обычно, если сплит система теряет часть своей зарядки, её заправляют соответствующим фреоном. Но этому может сопутствовать потеря эффективности работы до 10% после нескольких циклов. В других случаях характеристики обычно остаются стабильными. Но также может осуществляться полная замена фреона в кондиционере.

Фреон R-407c несколько безопаснее других хладагентов

Поделки своими руками для автолюбителей

Возник вопрос в каком состоянии система кондиционера. О том чтобы доверить это дела мастерам с сервисного центра где покупал машину я доверие потерял еще при первом ТО и посему было принято решение проверить все самому (благо есть опыт).

Как говорится сказано сделано…

Для того чтобы проверить давление в системе, нам понадобится метрологическая станция (в дальнейшем гребенка), шланги для ее подключения и авто переходник для подключения к системе (благо этого сейчас как грязи). И для до заправки сам фреон 134а. Полный комплект на фото ниже

В собранном состоянии выглядит следующим образом

Магистраль высокого давления подключать не имеет смысла. Ибо для меня то что там будет в данном случае не имеет значения (это нужно когда проверяют фильтр, компрессор, засорение испарителя). Теперь подробнее. В магазине продается фреон в фасовке 1кг. бывает двух видов под переходник прошивку или продавку. я взял с прошивкой (они мне больше нравятся по надежности чем другие).

Готовим баллон его верхняя часть имеет резьбу и то место которое проколит иголка в прошивке. Ну для начала подключаем прошивку к шлангу а другой его конец к гребенке к центральной части…

Открываем капот, снимаем заглушку с магистрали низкого давления, протираем ее тряпочкой и надеваем автопереходник… Система готова ))))

Смотрим давление в контуре низкого давления 0_0

230 кПа. Это маловато ((( система собрана. Открываем винтил низкого давления, берем в руки баллон вентилем вниз (для заправки системы не парами и жидким фреоном) и потихоньку открываем кран на прошивки тем самым наполняя систему фреоном (делается при заведенном двигателе, наполняем медленно (через огно на гребенке видно как кипит фреон который потом заходит в систему.

Давление на гребенке будет скакать то вверх то вниз ну нас интересует пик скачка 280 кПа (если вы новичок в этом деле то когда будите делать, берите за эталон 275кПа). Я был рад когда с дренажной трубы потекла не прерываясь струйка водички ))))

Баллона 1 кг. Хватит как минимум на 5-9 дозаправок. P.S. Если есть возможность за вакуумировать систему то заправляем по весам!

Популярное;

• Как проверить клапаны в крышке расширительного бачка
• Заправляем кондиционер своими руками
• Измеряем давление масла в автомобиле сами
• Промытие форсунок прямо на авто
• Самоделка для промывки инжектора прямо на авто своими руками

• Проверяем автомобиль перед выездом.

• Пескоструй своими руками

• Как выбрать измерительное оборудование SPL-Lab

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%!, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Специальное оборудование для обнаружения утечек

Рекомендуем: Как улучшить свет фар на ВАЗ-2110 своими руками?

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

Какой фреон в автомобильном кондиционере?

Виды хладагента применяемые в автокондиционерах

Ранее для заправки кондиционера использовали фторсодержащий фреон R-12, хоть он и более продуктивный, но из-за того, что очень вредный, в 1992 г. его применение запретили, и заменили на хладагент R-134а. Поэтому владельцам автомобилей с кондиционером выпускавшимся до 1992 года выпуска, приходится либо самостоятельно заправлять, либо переходить тоже на новый вид фреона. Ведь хотя они и работают на R-12, но на сервисных станциях заправка хлорфторосодержащего газа запрещена. Так что все новые модели машин с автомобильным кондиционером заправлены фреоном R-134а. Кстати, какой фреон в автомобильном кондиционере конкретной системы, можно увидеть на табличке, подняв капот. Хотя перепутать сложно, ведь даже заправочные штуцеры разные (в трубке под R-134а он выше и с большим диаметром). На наклейке под капотом также можно увидеть и норму заправки фреона в автокондиционере.

Оборудование для заправки кондиционера авто

Самостоятельная заправка автокондиционера требует как базовых навыков, так и определенного комплекта оборудования. Поэтому, для проверки давление в системе и последующей заправки автомобильного кондиционера, нужно приобрести:

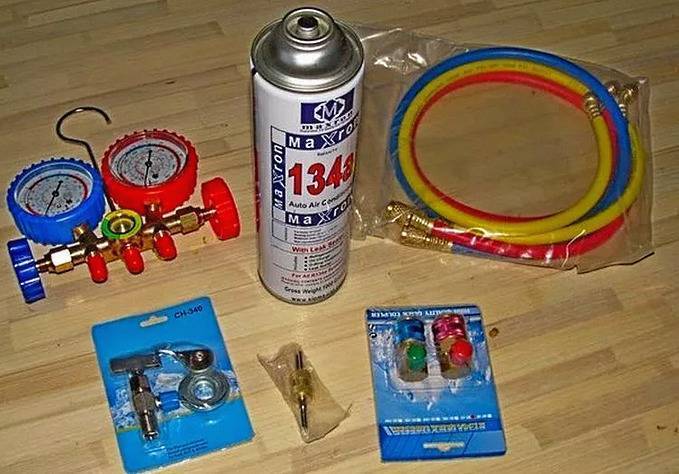

Набор оборудование для заправки кондиционера автомобиля
