Предназначение шиберной задвижки в дымоходе

Принцип использования

Для того, чтобы уменьшить тягу, вам нужно немного закрыть заслонку. Если же вы хотите, наоборот, повысить тягу, вам нужно открыть шибер. Принцип использования необычайно простой.

Главное правильно подобрать прибор к вашей печи и научиться пользоваться им (хоть он и очень прост). Важным нюансом есть то, что при длительном простое печи, вы должны держать шибер закрытым, чтобы избежать попадания туда посторонних элементов.

Также шибер отделяет собой утепленную часть дымохода от неутепленной. Шибер устанавливают обычно на начале трубы. В конце, где трубы хорошо утеплены, установка задвижки не рекомендуется.

Какие же мы вывели функции заслонки?

• С ее помощью регулируется тяга.
• Она защищает дымоход от перепада температур.

Особенности установки шиберных заслонок

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Далее можно установить полученную конструкцию в трубу дымохода. Для этого на патрубок топки печного отопления надевается первый отрезок трубы, на который сверху устанавливается конструкция с шиберной заслонкой. На шибер надевается следующий фрагмент металлической трубы. Все соединения обрабатываются жидким силиконовым герметиком.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

Задвижка для камина или печи бывает нескольких видов:

Выдвижная горизонтальная установка. В этом случае внутри шибера находится пластина, которая выдвигается, в результате чего изменяется размер сечения вентиляционных или дымоходных труб. Этот вид заслонок задействуют при обустройстве кирпичных дымоходов, они отличаются горизонтальным расположением. В пластине имеются специальные мелкие отверстия – они даже в закрытом положении полностью не перекрывают воздуховод. Данная особенность позволяет избежать в будущем возгораний.

• Классическая дроссельная задвижка поворотного вида. Функционирует такой шибер за счет вращательного движения внутри воздуховода. Состоит такая шиберная установка из металлического корпуса и съемного вращательного диска. В случае длительного применения он может стать неисправным, но заменить деталь будет несложно. Выполнить данную процедуру можно собственными силами. Всю конструкцию дроссельной установки классического типа даже при отсутствии определенных умений по силам сделать своими руками. Это вид шибера отличается удобным использованием, ему не требуется постоянный контроль владельца недвижимости.
• Воздушная шиберная задвижка дымохода. Относится к регулирующим деталям, контролирующим количество топлива в топочной камере. Управление рабочим процессом осуществляется автоматически.

Шибер для дымохода своими руками сделать не сложно, — для этого нужен замер дымоходной трубы, по этим размерам вырезать фрагмент, который и будет заслонкой. Для заслонки лучше выбрать нержавеющую сталь, высверлить в ней отверстие или вкрутить какую-нибудь симпатичную ручку, главное, чтобы она выдерживала некоторую температуру.

Сделать любой шибер для дымохода своими руками не составляет труда, даже поворотный, но при установке на готовые печи или камины приходится разбирать кирпичную кладку. Даже при монтировании в баню тоже придется повозиться с замерами и установкой.

• При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
• Рамка должна стоять ровно, не перекрывая контуром дымохода;
• В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
• Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
• Высота от топки до шибера не должна превышать 1м (для металлических каналов);
• Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
• Заслонка в пазах должна двигаться свободно;

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Как установить задвижку на печную трубу

Задвижку, как правило, устанавливают во время строительства и сборки печки. Процесс осуществляется в несколько этапов:

• Укладка кирпича вокруг арматуры в выбранном месте на определенной стадии возведения дымохода. При этом размеры оставленного отверстия должны полностью совпадать с размерами задвижки. Зачастую в уголках корпуса устанавливают проволоку, монтируя ее в тело кладки.
• Монтаж рамки задвижки с фиксацией верхней части с помощью цементного раствора.
• Нанесение цементного раствора по периметру рамы и проволоки толщиной около 1 см, с последующей укладкой ряда кирпичей.
• Установка задвижки в дымоход.

Обычная чугунная печная задвижка запирается щитовой заслонной, которая монтируется в корпусе рамы сквозь щель. Ее можно установить и после монтажа рамы. Заслонка у вьюшки закрывается вручную, поэтому над корпусом такой конструкции нужно установить специальную дверцу, с помощью которой можно будет управлять крышкой.

После этого продолжается укладка дымохода соответствующим образом.

Виды

Несмотря на простоту конструкции существуют разные задвижки. Играют роль конструкция, материал и размеры печных задвижек.

По конструкции

• Выдвижной. Этот тип заглушки является самым удобным. Он представляет собой насадку на дымоход, в середине которой выдвижная пластина. Именно эта пластина свободно ходит в пазах дымохода. Такой тип шибера чаще всего используется в кирпичных печках. Но может быть установлен и на другие. Эта конструкция проста в установке и не требует затрат на монтаж.

  Такая задвижка используется в кирпичных печах

• Поворотный (дроссельный) шибер – это такой вид задвижки, где по центру, к пластинке из метала, приваривают направляющую. Конец этой направляющей находится снаружи и дает возможность управлять заслонкой. Вращая по оси эту же пластину, вы регулируете тягу в печи. Конструкция не такая надежна, чем в случае с выдвижным шибером, но имеет право на жизнь. В основном дроссельные заслонки используют для стальных дымоходов. Поворотная задвижка немного уступает выдвижной, но также уверенно пользуется популярностью.

По материалу

Очень важен также материал из которого делают шибер. У каждого есть свои нюансы. Бывают чугунные и стальные заглушки.

• Чугун обеспечивает невероятно прочный и стабильный прибор. Он является привычным для печных задвижек. Единственный существенный недостаток – внушительный вес. Таким образом установка задвижки в печи может стать проблемной частью и на монтаж уйдет больше времени.
• Нержавеющая сталь легкая, но тоже прочная. Она не боится коррозии. При качественной полировке может стоять очень долго. Просто чиститься, при том же условии. Стальные шиберы делают абсолютно любых конструкций и используют для разных типов печек. Нержавеющую сталь начали использовать совсем недавно, как чугун. Может в этом и есть доля современности и перспективы. Какой именно, решать вам. Главное – понять, что именно лучше для вашей печи.

Назначение и основные параметры

Для чего бывает нужен шибер системы дымоотвода? У него сразу несколько назначений.

Шиберная перегородка дымоотведения нужна для регуляции силы тяги внутри трубы, скорости прогорания топлива, частичного перекрытия сечения дымопровода.

Данный агрегат подлежит установке на местах с наименьшим нагревом, лучше в пределах одного метра от начала трубы. Если сделать иначе, то при расширении стенок трубы под воздействием тепла задвижку будет клинить.

Монтаж шиберной затворки для контроля движения воздуха имеет смысл только для печных или каминных сооружений, обогревающих посредством твердого расходного материала: уголь, дрова. Когда отопление осуществляется за счет газа или жидкого типа топлива, то монтаж делают исключительно в целях защиты дома от попадания атмосферных осадков, мусора.

Как вмонтировать затвор

При любом подходе шибер на дымоотводную трубу обязан соответствовать определенному набору характеристик:

• жаростойкость;
• устойчивость к ржавчине, деформации;
• длина должна составлять не менее 85% глубины дымохода без остановки процесса отопления при раскрытии;
• теплопроводность.

Лучше выбирать модели с ручкой, оснащенной неметаллическими вставками, чтобы было можно без проблем и риска получить ожоги управлять шибером.

Ручка затвора с неметаллической вставкой

Диаметр металлической прослойки должен соотноситься с сечением дымоотвода, чтобы не пропускать внутрь осадки, хорошо выводить дым.

Заслонка на дымоход должно свободно проходить наружу и обратно, без заедания, а поворотный вид – легко вращаться.

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой (задвижкой) называют устройство запорного типа, которое перекрывает дымоходный канал.

Чаще всего его устанавливают в верхней части основания дымоотводного канала, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном устройстве кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов. Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

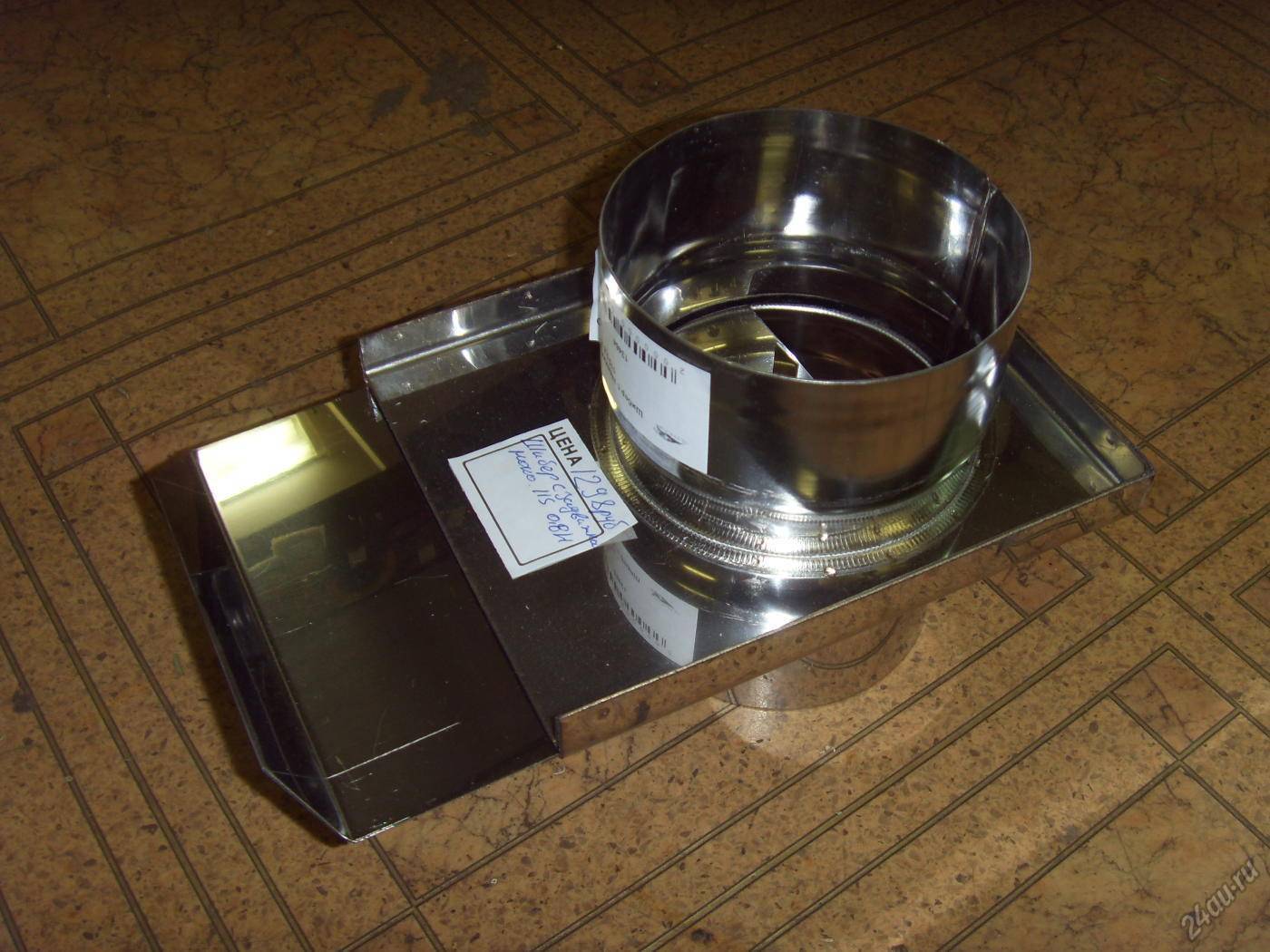

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Забитый дымоход требует постоянной чистки.

Разновидности шибера

Выдвижной

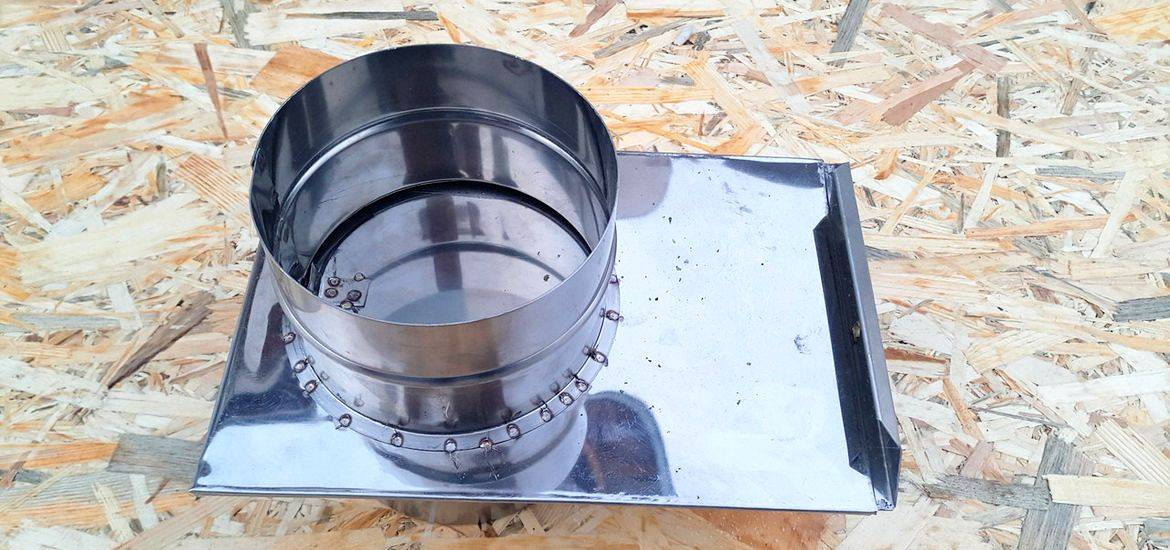

Шибер выдвижного типа считается самым удобным и надежным в использовании. Это гладкая пластина с небольшим продольным отверстием, движущаяся по пазам в дымоходе. Монтируется она в горизонтальном положении, сила тяги регулируется движением пластины, уменьшающим или увеличивающим сечение трубы. Данный тип задвижки предназначен для кирпичных печей, хотя может применяться и в дымоходах из стальных труб.

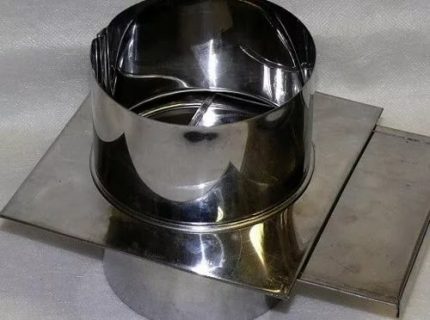

Шибер с пластиной

Поворотный (дроссельный)

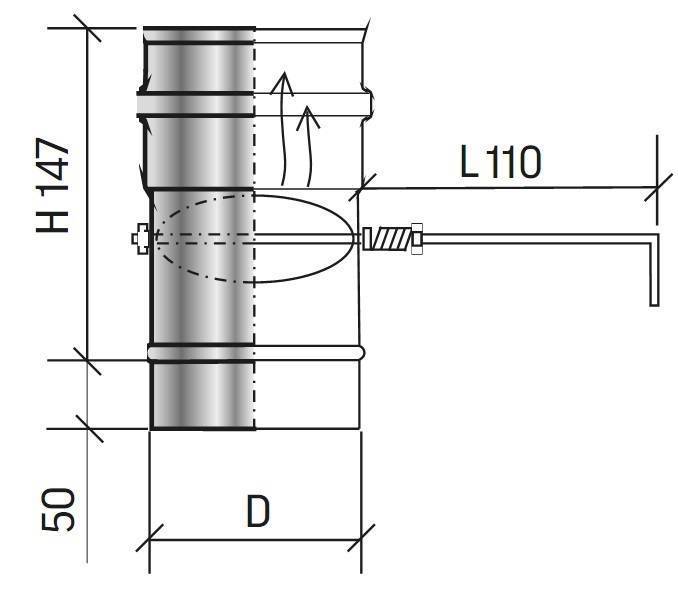

Поворотный шибер. Видна пластина, которая регулирует тягу

Поворотный шибер – это металлическая пластина с приваренной по центру направляющей. Устанавливается внутри дымохода, при этом конец направляющей обязательно выводится наружу. Регулировка тяги осуществляется путем вращения пластины вокруг своей оси. Такая конструкция менее надежна, поскольку со временем сварочное крепление ослабевает и заслонка отрывается. Поворотный шибер применяют в стальных дымоходах.

Не менее важен и материал, из которого изготавливают задвижки.

Чугун

Чугун – очень прочный и долговечный материал, традиционно использующийся для изготовления печных задвижек. Чугунный шибер имеет только один минус – большой вес.

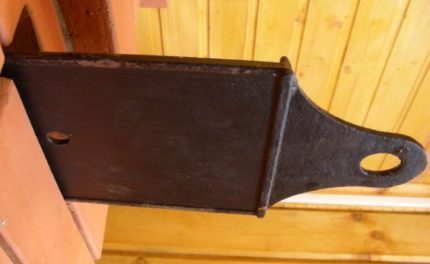

Шибер чугунный для банных печей, каминов

Нержавеющая сталь

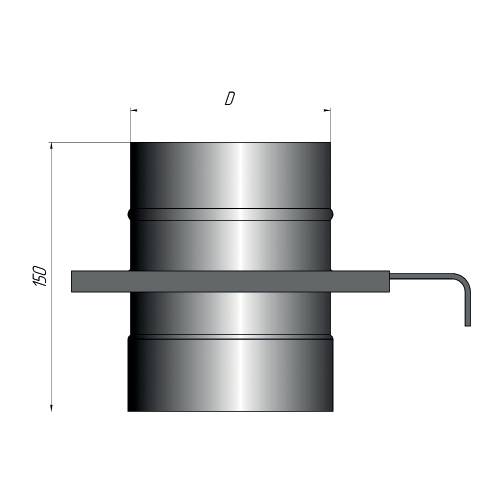

Высококачественный стальной шиберный узел

Нержавеющая сталь не боится коррозии, долго служит, мало весит и не снижает КПД печи. Гладкая полированная поверхность задвижки из нержавейки препятствует накоплению сажи, что облегчает чистку. Такие шиберы могут быть любой конструкции, и устанавливаться как в кирпичных, так и в стальных дымоходах.

Стальной шибер в кирпичной печи

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

• в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
• существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
• категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Предлагаем ознакомиться СРУБ дома и бани ручной рубки купить под ключ во Владимире

Существует 3 варианта размещения заслонки относительно дымоотвода:

1. Размещение в топке камина либо печи;
2. Крепление по принципу «труба в трубу»;
3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Как растопить котёл

В езде на велосипеде самое сложное не ехать, а начать движение и его закончить. Так и в работе котла — сложнее всего его растопить. Не рассчитывайте, что растопка котла займёт у вас мало времени: вам придётся выделить около часа на эту процедуру.

Топка дровяного котла — ответственное занятие

Начало топки — уборка золы и подготовка котла к работе. После того, как зольник и камера горения очищены, можно переходить к растопке.

Прогрев топки котла и дымохода

Для собственного комфорта и правильного запуска котла в работу требуется прогреть его топку и дымоход. Если отопительный прибор не оборудован принудительной системой дымоудаления, для того чтобы топливо начало гореть, необходимо создать тягу. Образование тяги основано на законе Архимеда: нагретые газы становятся легче и стремятся «всплыть». Для их движения и удаления отопительные приборы, работающие на сжигании топлива, оборудованы дымоходом.

Схема котла. Фото сайта www.viessmann.ru/

Конструкция котла такова, что путь для дыма затруднён: на его дороге встречается теплообменник и сложной формы конвективная поверхность, снижающая скорость движения продуктов сгорания. Да и патрубок дымохода обычно расположен горизонтально, что тоже затрудняет перемещение дыма. Поэтому, если котёл не прогрет, продукты сгорания ищут наиболее простой путь. И чаще всего дым начинает просачиваться в помещение.

В некоторых случаях вертикальную часть дымохода оборудуют подтопком (маленькой топкой, служащей для прогрева дымохода) с дверкой, открыв которую можно сжечь небольшой объём легкогорючего топлива (например, бумаги) непосредственно в самом дымоходе. При использовании подтопка прогревается внутренняя часть дымоходного канала.

Если такой возможности не предусмотрено, то в топку закладывается растопка — скомканная бумага, береста — что-то легко воспламеняемое. Поверх растопки — щепки и лучинки, затем поленья небольшой толщины. Дровами камеру сгорания нужно заполнить не более чем на половину расчётного объёма.

В момент растопки нужно открыть шибер дымохода и клапан поддувала, обеспечив приток воздуха для горения.

Встречаются советы перед началом топки распахнуть в котельной окно, если оно есть: не забывайте, что для физико-химического процесса горения нужен кислород.

Как правильно топить котёл дровами

Для сжигания килограмма дров требуется около 5 кубических метров воздуха. Если приток воздуха в топку котла производится из помещения котельной, то обязательно нужно устроить приточную вентиляцию — особенно, если в котельной нет окон или они герметичные (со стеклопакетами).

После укладки поленьев поджигается растопка. Когда появляется устойчивое горение, дверку топки нужно прикрыть и дать прогореть закладке.

Выход на расчётную мощность

Как только камера сгорания и дымоход достаточно прогрелись, можно переходить к основной стадии работы котла. Для этого следует повторить процесс растопки, используя хорошо горящие материалы. Теперь основная закладка дров производится уже полная, чтобы, согласно инструкции к прибору, заполнить камеру сгорания.

Преимущества и недостатки

Дымоход нужно регулярно чистить от сажи, чтобы заслонка работала

Как и любые инженерные конструкции, печные заслонки имеют свои плюсы и минусы.

К числу достоинств относится:

• возможность регулировки тяги;
• экономия горючего за счет уменьшения объема подачи воздуха в топку;
• сохранение тепла печи после перекрытия дымохода;
• блокирование задувания ветра.

Недостатки конструкций:

• изделия дроссельного типа ненадежны, могут клинить и не закрываться от налипания сажи;
• поворотные устройства затрудняют, а иногда делают невозможной чистку каналов;
• правильная регулировка требует опыта и навыков.

Шибер или шиберная задвижка

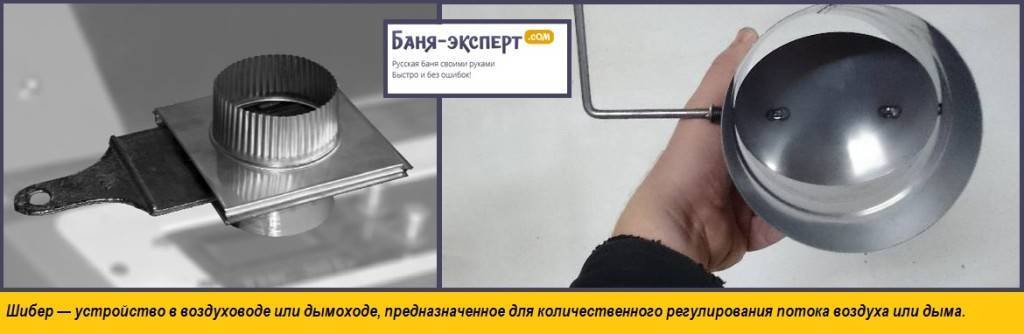

Шибер — это запорное устройство, с помощью которого можно регулировать интенсивность прохождения воздушных потоков в системах вентиляции и промышленной аспирации. Представляет собой плоскую металлическую пластину, выдвигающуюся вперед-назад. Пластина перекрывает воздуховод и тем самым преграждает ход воздушным потокам. Таким образом, можно менять тягу или выравнивать сопротивление воздушных потоков в ответвлениях воздуховодов.

Конструкция и особенности установки

Шибер бывает выдвижным и поворотным.

• Выдвижной шибер имеет простую конструкцию, которая представляет собой гладкую пластину с отверстиями. Пластина передвигается внутри щелевого кармана или в направляющих пазах. Конструкция простая и достаточно надёжная.
• Поворотные шиберы менее надёжны, а потому и менее популярны. Пластина крепится на ось, которая приводится в действие при помощи поворотной ручки.

Шиберная задвижка может быть установлена под углом 90 или 45 градусов:

• прямой шибер используют в обычных вентиляционных системах;
• косой — подходит для систем аспирации («обеспыливающей» вентиляции).

Назначение шиберной задвижки

Существует два варианта установки шибера — перед выходом вентилятора и в системе воздуховодов. Когда шибер устанавливается перед выходом вентилятора, его называют пусковым. Используют его при запуске вентилятора (для защиты двигателя от перегрева). Перед включением вентилятора шиберную заслонку полностью закрывают, чтобы снизить нагрузку на двигатель пока он не наберёт обороты. После чего заслонку полностью открывают.

Другой вариант установки: когда шибер устанавливают в разветвленной системе воздуховодов с целью в дальнейшем перекрывать при необходимости отдельные участки системы. Такой шибер называют регулирующим.

Материал

В стандартном исполнении шибер изготавливается из оцинкованной стали толщиной до 1 мм. Для установки в системах с агрессивной средой или повышенной влажностью используют нержавеющую сталь.

2 Виды шиберов

Существует несколько типов шиберных заслонок для воздуховодов. Такие задвижки делят по двум главным параметрам: конструкции и материалу изготовления.

Выдвижная конструкция

Данная задвижка имеет вид горизонтальной пластины, благодаря перемещению которой может либо увеличиваться, либо уменьшатся  поперечное сечение воздуховодов, тем самым регулируя мощность тяги. Гладкая задвижка чаще всего обладает маленьким отверстием, которое способствует идеальной герметичности. Чаще всего этот тип шибера применяется для труб, которые сделаны из кирпича или стали.

Самодельная шибер задвижка

Поворотная конструкция

Такое устройство имеет возможность вращаться вокруг собственной оси, благодаря чему ручка легко поможет перекрыть, или наоборот открыть  канал вентиляции. Изготавливается поворотный тип конструкции, как и предыдущий вариант задвижке в форме гладкой пластины, которая делится специальной осью на две ровные части и контролируется, благодаря постоянному вращению обеих частей.

Применяют поворотный вариант шибера в тех ситуациях, когда по каким-то причинам является невозможным сделать монтаж выдвижной задвижки. Поворотный шибер, как и выдвижной можно создать собственными руками.

Выдвижной шибер для дымохода

Для того чтобы сделать шибер для дымохода как правило применяются такие материалы, как чугун или нержавеющая сталь. Прямоугольный или круглый чугунный шибер является прочным, устойчивым к наиболее высоким температурным режимам, имеет длительный срок эксплуатации.

В то же время такие задвижки достаточно тяжелые, поэтому могут возникать определенные проблемы в процессе монтажа. Нержавеющие задвижки могут использоваться практически в любых системах вентиляции, так как они универсальные и легкие.

2.1 Советы по выбору

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″data-ad-slot=»9725334793″>

Шибер можно использовать при любой модели камина или печи. Хотя есть некоторые наиболее современные модели, где потоки воздуха контролируются специальным электроприводом, поэтому здесь шибер не целесообразен. Выбирая шибер надо учитывать, какой лучше подойдет – прямоугольный или круглый, а также учитывать некоторые другие детали.

В случае, когда надо сделать задвижку для газовой печи, лучше использовать поворотный шибер. Таким образом, отсутствует возможность полного закрытия воздуховодов, а соответственно и утечку пламени через вентиляционный канал наружу.

Задвижка в дымоход

Вентиляционную заслонку, не оснащенную электроприводом также можно применять, но за ней нужно постоянный контроль. В частности, надо учитывать, что открытая площадь сечения не должна быть меньше, чем 35% от общей.

Поворотный шибер лучше подойдет, если речь идет о банных печках. Поэтому достаточно часто в таких случаях используют как прямоугольный, так и круглый шибер.

Задвижка своими руками

Хотелось бы отметить, что шибер лучше всего устанавливать недалеко от места, где будет расположен дымоход.  Горизонтальная задвижка для воздуховодов изготавливается довольно легко. Сначала меряется вентиляционная труба, после чего согласно ней вырезается фрагмент.

Разновидность шибер задвижки

Теперь можно перейти к процессу сварки полученной пластины и конечно же двух патрубков. Горизонтальный шибер встроен и как видно, сделать своими руками такую задвижку можно быстро и легко.

Для того чтобы создать поворотный шибер для дымохода своими руками надо строго соблюдать инструкцию:

1. На первом этапе надо сварить рамку для заслонки. С такой целью нужно подготовить уголки, где ширина полок составит примерно 40 см.
2. Высверливается отверстие для оси. В зависимости от месторасположения шибера отверстие сверлится либо по горизонтали, либо по диагонали.
3. Присоединяются необходимые втулки, после чего обязательно проверяется эффективность их размещения.
4. Вырезается пластина для заслонки и приваривается к оси. Надо смотреть чтобы в таком процессе не появились серьезные щели.
5. Крепится ручка, благодаря которой можно регулировать вентиляционный канал и потоки воздуха в нем.

В конце хотелось бы отметить, что шибер необходим для всех систем вентиляции за исключением только тех, которые оснащены электроприводом. Сделать своими руками как круглый, так и прямоугольный шибер для воздуховодов совсем не сложно.

Технические характеристики шибера

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

• увеличивает силу тяги при сложных погодных условиях;
• повышает интенсивность горения в топке за счет усиления притока кислорода;
• уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
• экономит топливо за счет уменьшения интенсивности горения;
• предотвращает утечку тепла после прогрева каменки.

Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.

Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта

Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам

Толщина металла должна составлять один миллиметр

Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам. Толщина металла должна составлять один миллиметр.

Это устройство позволяет контролировать и регулировать тягу в систему отвода дыма. В переводе с немецкого языка,

шибер («schieber) означает деталь, которая выполнена из определенного металла.

Для исключения этих опасных и неприятных моментов, в системе дымоотвода и устанавливается шиберная заслонка. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.

Шиберную заслонку рекомендуется устанавливать при отоплении газом, углем, твердым топливом.

Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.

По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.

Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.

Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.

А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.

Итак, основными задачами шиберной задвижки являются:

1. Функция регулятора тяги в дымоходе.
2. Частичное перекрытие сечения дымоходного канала.
3. Регулятор интенсивности горения пламени в топке.

Изготовление своими руками

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

• болгарка, отрезной и шлифовальный абразивный круг;
• дрель;
• метчик;
• масло для смазки метчика при нарезке резьбы;
• молоток;
• тиски;
• плоскогубцы;
• сварка;
• керн;
• электроды для нержавеющей стали;
• циркуль;
• рулетка;
• маркер перманентный.

Из материалов следует сразу подготовить:

• лист нержавеющей стали толщиной 1.5 -2 мм.
• трубку нержавейку с внутренним диаметром 6 мм;
• 2 болта 8мм,
• гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
5. Отрезаем трубу болгаркой с отрезным кругом.
6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
11. Собираем заслонку в трубку.Шаг 7
12. Делаем шаблон для фиксатора заслонки.Шаг 8
13. Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
15. Привариваем к трубе.Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
3. Устанавливается заслонка.
4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.
