Заточка ножей: теория и правила, изготовление точилок своими руками для различных целей

Как сделать станок для заточки ножей своими руками

В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники. Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;.

Далее, из фанеры выпиливает лобзиком 2 детали, которые имеют трапециевидную форму, основу — на 60 мм, а высоту мм. При резке слесарь делает припуск 0,7 мм на заточку торцов: они в итоге получаются прямыми и подходят по разметке;. Устанавливает между наклонными стенками по бокам 3 деталь — наклонную поверхность из фанеры таких размеров х мм. В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;.

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;. Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель. В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;. Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна мм.

Снимает с основы ровную наклонную часть, дорабатывает её и устанавливает на ней устройство фиксации, а также прижим используемого приспособления;.

Отмеряет от края впереди 40 мм и по такой отметке с помощью применения садовой ножовки выпиливает паз, глубина которого равна 2 мм;. С помощью применения сапожного ножа с торца доски откалывает 2 верхних шпонированных слоя. В итоге получается выборка, в которую слесарь вставляет 2 мм стальную пластинку на одном уровне с общей поверхностью;.

Подручник имеет в своём составе 2 планки из стали размерами х60 мм и х40 мм. Станочник соединяет их по большому торцу, который имеет равные краевые отступы, и делает 3 сквозных щели на 6 мм. С помощью болтов стягивает планки по сделанным щелям. В подобной ситуации станочник оставляет шляпки болтиков со стороны большой верхней пластинки;. Далее, с помощью применения дуговой электросварки пропекает шляпки болтиков и приваривает их к пластинке;.

Потом снимает металлические дефекты сварного шва в виде наплывов и шлифует пластинку до придания ей ровной поверхности;. Прикладывает маленькую ответную планку к краевой выборке, переносит щели сверлом и закрепляет подручник болтами

Второй важной деталью подручника считается прижимная планка. Её можно сделать из 2 деталей

По центру делает 2 отверстия и отступает 25 мм от краёв детальки, через отверстия соединяет детальки двумя 8 мм болтиками;.

Почему ножи тупятся?

Вкручивает 8 мм болтики по 2 сторонам. В подобной ситуации шляпа ближнего болтика расположена около верхней планки;. С помощью разметки соединяет края щелей и электролобзиком делает пропил с припуском.

Точилка для ножей своими руками: самые распространенные виды конструкций

Существует много схем и чертежей приспособлений для заточки ножей своими руками, которые отличаются разной конструкцией и способами изготовления. Не следует выбирать наиболее простые варианты моделей, потому как с ними можно будет качественно выполнить только один из этапов работы. Несмотря на то, что на изготовление более сложной конструкции уйдет большее количество материалов и средств, сам процесс обтачивания лезвия займет меньше времени, а результат будет заметно лучше.

Точилка в виде рейки-держателя способна изменять угол наклона и положение ножа

Перед тем как сделать приспособление для заточки ножей в первую очередь нужно определиться с объемом работ, которые будут выполняться при помощи конструкции. Это объясняется тем, что в ситуации, когда требуется раз в неделю привести несколько кухонных ножей в порядок, совершенно необязательно заморачиваться со сложными чертежами точилок для ножей своими руками и изготавливать профессиональный станок. Если же человек увлекается коллекционированием ножей, охотой или постоянно использует ножи в работе, то лучше один раз постараться.

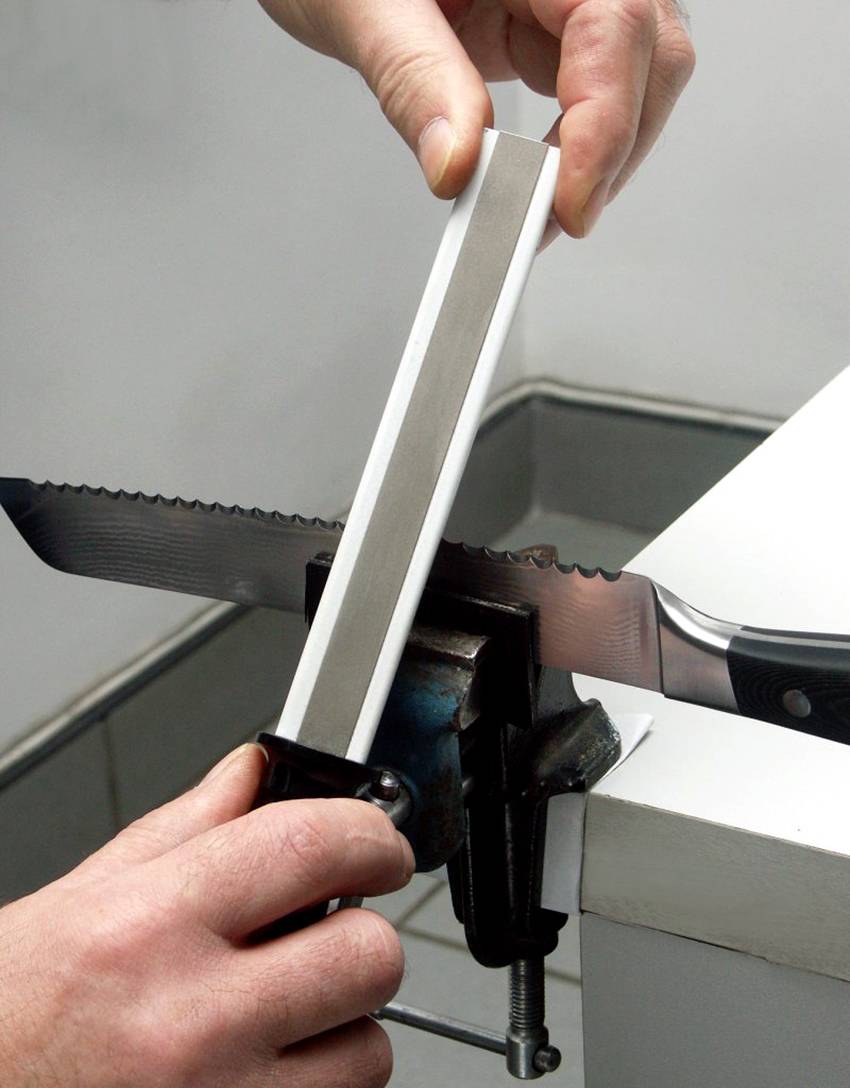

Наиболее простой, сделанной своими руками ножеточкой считается зажатый между двумя упорами точильный камень, которого иногда вполне достаточно для применения в обычных бытовых условиях. Для выполнения конструкции понадобится вырезать два деревянных треугольника и скрепить их между собой металлическими винтами. Используемый камень зажимается между двумя опорами.

Особенностью такого приспособления для заточки ножей своими руками считается тот факт, что треугольники фиксируются только в одном положении, а вот угол наклона точильного камня можно изменить. Для более точного выставления правильного угла рекомендуют воспользоваться обычным транспортиром.

Другой небольшой по размеру точилкой для ножей своими руками с регулируемым углом заточки является подвижная рейка-держатель, оборудованная двумя брусками, способными изменять не только положение, но и угол наклона. Отличительной чертой станка считается необходимость дополнительной фиксации на столе при помощи держателя, самым простым и надежным вариантом в этом случае является струбцина. К недостаткам использования конструкции также относится сложность выдержки правильного угла обточки на протяжении всего периода работы.

Перед тем как выбрать вид станка для заточки необходимо определиться с масштабом работы, которую будет выполнять точилка

Угол заточки

Второе условие, которое важно соблюсти – это правильно выбрать угол заточки. Этот параметр зависит от типа изделия и его предназначения:

Этот параметр зависит от типа изделия и его предназначения:

• поварской и филейный прибор нужно точить под углом 25 градусов;
• японские лучше обрабатывать под наклоном 10 – 20 градусов;
• для бытовых кухонных экземпляров подойдет величина 30 градусов.

Учитывайте, что это сумма двух сторон, т. е. если вам требуется получить результат на 30 градусов, то с каждой стороны следует снять по 15 градусов.

Вручную выставить наклон поможет лист плотной бумаги. Сложите его по диагонали и получите 45 градусов. Если свернуть бумажку еще раз, то значение станет уже 22,5 градуса, а после третьего – 11, 25. Эта бумажная заготовка очень облегчит процесс.

Самодельные устройства

Домашние мастера делают приспособления для заточки различной конструкции, но все они включают 2 основных элемента – абразивный брусок и механизм крепления ножа. Готовый абразивный брусок лучше всего подойдет для приспособления, но можно и его сделать своими руками.

Для этого на стекло толщиной не менее 4 мм наклеивается наждачная бумага разной зернистости. Соединение можно обеспечить двухсторонним скотчем.

Неподвижная приспособа

Одно из самых простых приспособлений делается из 2-х деревянных брусков треугольной формы. Они скрепляются между собой винтами с «барашками». Между деревянными элементами зажимается абразивный брусок под нужным углом. Этот угол выставляется строго по транспортиру.

При точении ножа на таком приспособлении лезвие необходимо постоянно держать строго вертикально. Естественно, что обеспечить такое направление значительно проще, чем постоянно направлять нож под углом.

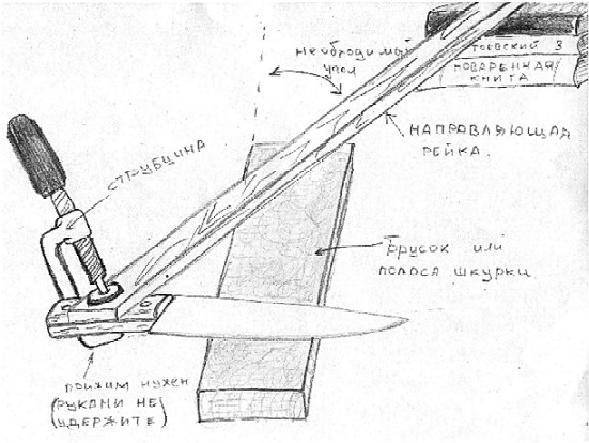

Подвижная конструкция

Для повышения качества заточки необходимо фиксировать не только абразив, но и нож. Такое приспособление также можно сделать своими руками. Оно собирается на ровной, горизонтально, массивной поверхности. Устройство состоит из 2-х частей – жестко закрепленный абразивный брусок под нужным углом (аналогично неподвижной конструкции) и тележки на колесиках (роликах) с закрепленным горизонтально ножом.

Тележка двигается вручную по направляющей рейке. Рукой обеспечивается и легкое прижатие лезвия к абразивной поверхности. Таким образом обеспечивается нужный угол заточки и устраняется необходимость обеспечения нужного направления вручную.

Изменение направления можно производить разными способами. Самый простой – изготовление тележки с колесиками вверху и внизу. При окончании бруска тележка просто переворачивается.

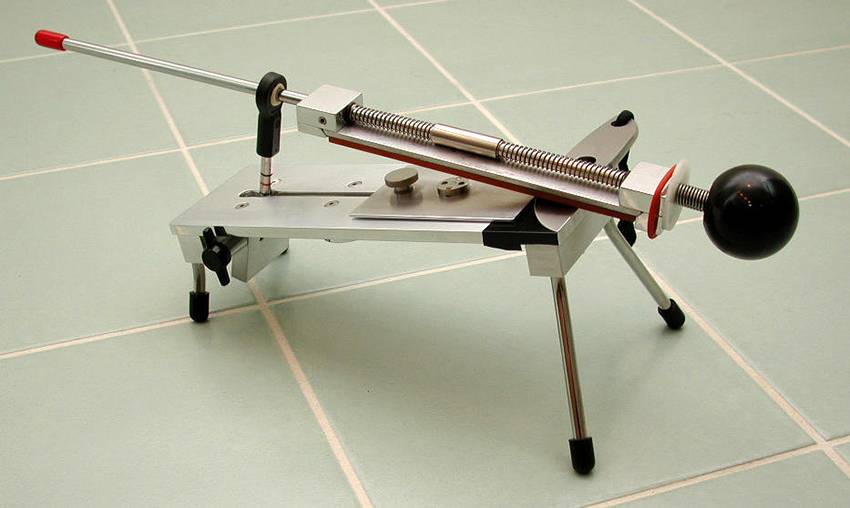

Станок для точки

Станки для заточки имеют более сложную конструкцию, которая позволяет менять угол заточки. Можно привести несколько вариантов конструктивного решения:

1. На площадке с возможностью регулирования закрепляется нож. Она выставляется по необходимому углу и фиксируется стационарно. Абразивный брусок устанавливается на подвижной штанге, монтируемой на вертикальной опоре. Он движется строго горизонтально. Заточка обеспечивается перемещением абразива относительно лезвия ножа.
2. На неподвижной раме закрепляется, но брусок может смещаться по направляющей для выставления нужного угла заточки. Нож устанавливается в подвижном столике, причем закрепляется магнитным держателем, что дает возможность переворачивать его.

Простое устройство для заточки ножей

Для изготовления точилки для ножей своими руками такого типа, сложных чертежей не потребуется. Потребуется 5-10 минут на сборку и приспособление готово. Понятно, что такой точилкой не рекомендуется затачивать высококачественные ножи, для кухонного изделия самое то.

Материалы для изготовления:

• электрическая дрель;
• шпилька резьбового типа;
• две обычных гайки.

Если не нашлось шпильки, можно использовать болт, отрезав шляпку пилой по металлу. Придётся приложить усилия для закрепления конструкции в дрели. Эксплуатация устройства и его сборка довольно просты. Процесс сборки и использования конструкции следующий:

1. На шпильку накручиваем в плотную две гайки.
2. Полученную конструкцию вставляем в патрон электродрели. Следует закрепить шпильку надёжно, чтобы она не вылетела в процессе работы.
3. Берётся кухонный нож и вставляется лезвием промеж гаек. Затем включается дрель. Так начинается заточка ножа, проводите лезвием туда-сюда. Благодаря электроприводу, работа будет длиться не более минуты.

Конечно про соблюдение угла заточки, тут речи идти не может. Ведь процесс происходит под 90° и тупо срезает слои металла. Для дешёвых ножей такой способ заточки вполне подходит, но острота лезвия будет не долговечной.

Точилка из электродрели и шпильки.

Приспособление для заточки ножей своими руками – чертежи, разновидности

Чтобы кромка лезвия обрабатывалась равномерно, необходимо несколько условий:

1. Фиксация лезвия, одновременно надежная, и без излишней нагрузки. Металл не должен повредиться в тисках
2. Установка определенного угла для бруска. При перемещении вдоль кромки ножа, угол не должен меняться
3. Возможность устанавливать разные углы заточки. Вы можете обрабатывать различный инструмент, а некоторые виды ножей имеют ступенчатую структуру.

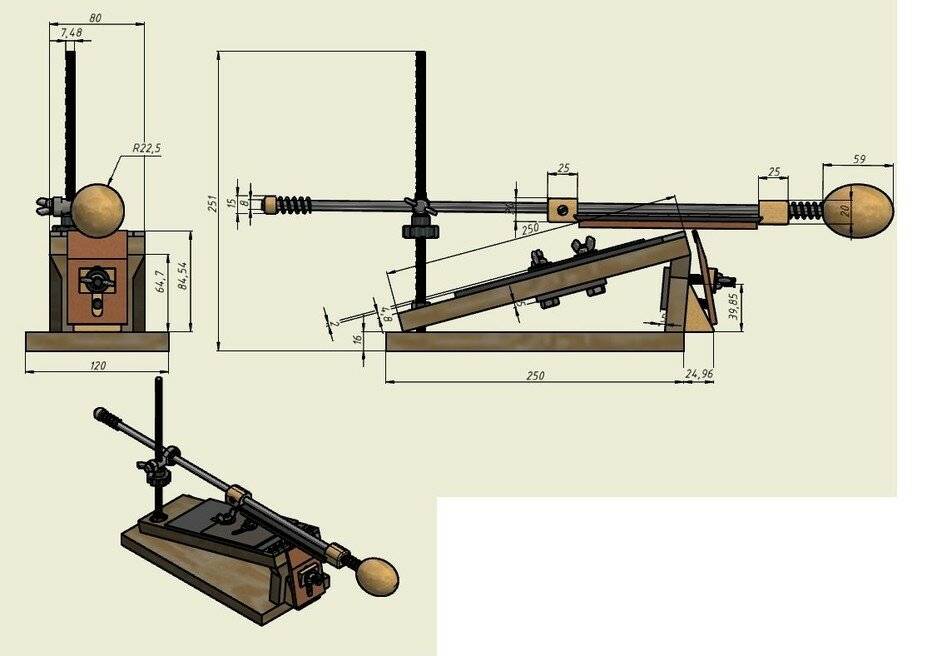

Устройство для линейной заточки бруском

Для изготовления понадобятся:

• Фанера или ламинированная ДСП
• Стальная шпилька с резьбой по всей длине, диаметр 6-8 мм
• Брусок текстолита или эбонита. Можно заменить твердой древесиной – бук, дуб
• Алюминиевая пластина 3-5 мм толщиной
• Крепеж – болты, гайки (лучше барашковые)
• Неодимовый магнит от старого компьютерного HDD.

Станина

Из фанеры собираем станину, опирающуюся на ножки под углом 15°-20°. В ту часть, которая ниже, закручиваем шпильку длиной 30-40 см. Для прочности можно резьбу закрепить клеем или герметиком.
Посредине рабочей поверхности закрепляем алюминиевую пластину. Предварительно в ней проделываем паз, по диаметру фиксирующего болта. Алюминий нужен чтобы не повредить стальное лезвие ножа.

Рычаг для крепления ножа

1. Изготавливаем рычаг для закрепления наждака. Он собирается из оставшейся части шпильки. Из двух текстолитовых брусков выпиливаем держатели бруска. С одной стороны упор зафиксирован гайкой.
2. Со стороны рукоятки удобнее сделать подпружиненный блок – для быстрой смены наждака.
3. В качестве основного элемента используем самодельные бруски – на алюминиевую пластину приклеиваем наждачную бумагу с разной зернистостью. Такие приспособления легко фиксируются в рычаге.
   Особенностью конструкции является шарнир с двумя степенями свободы. Он собирается из двух одинаковых брусков текстолита. Один накручивается на вертикальную шпильку, и служит одновременно горизонтальной поворотной осью, и регулятором высоты опоры рычага (так устанавливается угол заточки).

Сборка всех элементов

Второй брусок, с горизонтальным отверстием под рычаг, прикручивается к первому. Так обеспечивается свободное перемещение рычага по вертикали.
Нож можно зажать при помощи пластины, или закрепить на неодимовом магните. При снятии первого слоя грубым наждаком, лезвие следует крепко зафиксировать.

Для доводки можно устанавливать лезвие на магнит и производить заточку с малым усилием. Подкову магнита следует утопить вровень со столешницей, и приклеить эпоксидным клеем.
Самодельное приспособление для заточки ножей готово. Выставляем необходимый угол атаки, и плавными движениями вдоль лезвия точим кромку.

Точилка для ножей своими руками — видео с пояснениями и примером изготовления

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона. Для создания подобного самодельного станка своими руками понадобятся:

Для создания подобного самодельного станка своими руками понадобятся:

1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
4. Железная пластина 200*65 мм и толщиной металла 4 мм.
5. Рояльная петля, длиной 92 мм.
6. Шпилька М8 длиной 325 мм.
7. Гайки и болты с резьбой М8.
8. Сверло 6,5 мм.
9. Метчик М8.
10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

• металлический квадратный профиль 40×40 мм;
• мебельная скоба, шириной 40 мм;
• пара заклёпок;
• брусок фанеры 42×25 и толщиной 18 мм;
• болт и гайка М5;
• пара гаек-барашков М8;
• оселок;
• стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

Точилка в сборе

Самый доступный вариант точильного приспособления

Делаем самый быстрый вариант устройства. Для этого необходимо приготовить 2 пары деревянных уголков, абразивный брусок и транспортир для верного определения угла заточки. Размеры брусков должны быть одинаковыми. Деревянные уголки скрепляются между собой при помощи регулируемых винтов, а между ними надежно фиксируется затачивающий брусок под необходимым углом.

Несмотря на легкость изготовления, такие станки имеет ряд недостатков, к ним относятся:

• угол обработки приходится выдерживать вручную – что не очень удобно при длительном процессе обработки;
• необходимость жесткой фиксации устройства на рабочей поверхности для его устойчивости;
• затачивая нужно постоянно контролировать натяжение стяжек, чтобы брусок не менял свое положение.

Но следует отметить, что такие простые самоделки вполне подходят для обработки домашних кухонных ножей и не требуют больших финансовых вложений при изготовлении.

Из чего можно сделать точилку для заточки

Чтобы сделать точильный брусок своими руками, можно воспользоваться самым простым способом. Возьмите небольшую стеклянную пластину прямоугольной формы толщиной около 5 мм. Используя двусторонний скотч зафиксируйте на ней с обеих сторон полоски наждачной бумаги крупной и средней зернистости.

• быстрое изнашивание абразива и хрупкость изделия (при закреплении бруса нужно быть аккуратными, что стекло не треснуло).
• возможный перегрев материала при быстрых движениях в процессе заточки.

Лучшие идеи точилок для ножей вы найдете на соответствующих сайтах.

Профили заточки

Профиль лезвия ножа увязан со свойствами материала и структурой клинка, а также со свойствами материалов, для обработки которых инструмент предназначен. Заточка на простой тупой клин (поз. 1 на рис.) дает стойкое, но грубое лезвие: сопротивление резанию велико, а достаточно вязкие материалы нож рвет. Острый клин (поз. 2) быстро тупится или выкрашивается, на вязких и/или волокнистых материалах сопротивление резанию может быть и больше, чем тупым клином из-за трения отрезаемого о клинок.

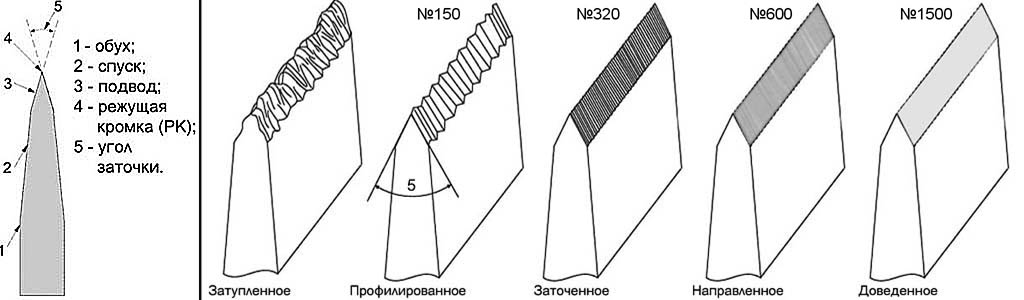

Профили заточки лезвия ножа

Идеальным во всех отношениях является оживальный (плавно сбегающий) профиль, поз. 3. Специалисты до сих пор спорят, какая его образующая лучше – эвольвента, гипербола или экспонента. Но бесспорно одно – сделать оживальное лезвие в производственных условиях сложно и дорого, а направить его самостоятельно невозможно. Поэтому ножи с оживальной заточкой используются только в спецоборудовании, напр. микротомах – биологических приборах для получения тончайших срезов тканей.

Для одноразовых клинков, напр. лезвий безопасных бритв, используется граненая заточка, поз. 4, т.е. оживальная образующая, как говорят математики, аппроксимируется отрезками прямых. Количество граней заточки указывается в сертификате или на сайте производителя. Для толстой грубой щетины лучше подойдет 3-4-гранная; для нежных волос не на лице – 8-гранная. Универсальной считается 6-гранная.

Угол α

Угол заточки дается всегда в половинном значении α, т.к. многие инструменты и, напр., штык-ножи, затачиваются на одну сторону. Для ножей различного назначения угол α выдерживается в след. пределах:

• 10-15 градусов – медицинские скальпели, опасные бритвы, ножи для художественной резьбы.
• 15-20 градусов – кондитерские (для тортов) и овощные ножи.
• 20-25 градусов – ножи хлебные и филейные.
• 25-30 градусов – охотничьи, походные, ножи выживания.
• 30-35 градусов – бытовые ножи общего назначения.
• 35-40 градусов – столярный инструмент, сапожные ножи, топоры.

Полуторная

Заточка ножей, кроме специальных, делается почти исключительно полуторного профиля, слева на рис. Полуторная заточка названа так потому, что пологая грань лезвия (спуск) формируется в процессе изготовления клинка и заточке не подлежит. Фактически, направка ножа с полуторной заточкой не сложнее заточки на простой клин. Полуторная заточка оптимальна для ножа, которым работают с самыми разными материалами, и сделать точилку для ножей с полуторной заточкой гораздо проще, чем на заточку граненую.

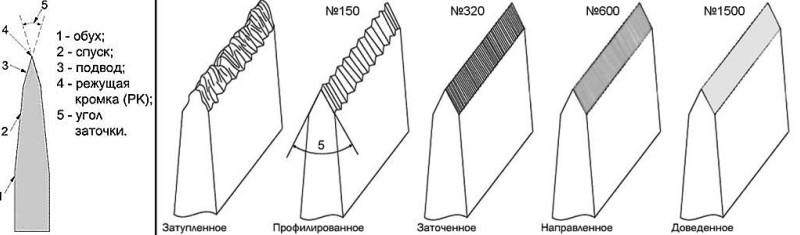

Заточка лезвия бытового или походного ножа

В центре и справа на рис. показаны стадии заточки лезвия и номера используемых на них абразивов. Номер абразива соответствует количеству его зерен на 1 кв. мм поверхности. Стадия доводки имеет некоторые особенности:

1. Охотничьи и походные ножи не доводятся. Так ими легче резать твердое (напр., кости) с протяжкой (с подпиливанием). Кроме того, если случайно порезаться, то слегка рваная рана быстрее перестает кровоточить, легче заживает и опасность проникновения инфекции в нее меньше.
2. Лезвия опасных бритв, ножей сапожных и для художественной резьбы после абразива доводятся до зеркальной гладкости на кожаном оселке с пастой ГОИ.
3. Направку и доводку лезвий кухонных ножей можно свести в одну операцию с абразивом №№ 800-1100.

Как правильно точить нож?

Для качественного еще недостаточно соорудить одно из вышепредложенных приспособлений – нужно еще и освоить правила ручной заточки, и разобраться в порядке работ.

Сперва вычисляется необходимый угол заточки инструмента – его нужно выдерживать на протяжении всего процесса заточки. Далее плавными движениями поочередно «от себя» и «на себя» начинайте водить лезвие по точильному элементу – абразиву или стержню. За одно движение должен пройти по точилке от края до края. При этом движения выполняются перпендикулярно кромке лезвия.

Важно! По завершению каждого прохода лезвие должно оставаться на точилке, а не срываться с него, иначе можно не только еще больше затупить нож, но и деформировать его боковую поверхность. Водите лезвие по точилке одним боком до тех пор, пока с его обратной стороны не появится заусеница – затем переверните нож и начинайте аналогичным образом точить второй бок лезвия

Продолжайте заточку с попеременной сменой сторон, пока заусеницы полностью не исчезнут. Постепенно уменьшайте силу нажима ножа

Водите лезвие по точилке одним боком до тех пор, пока с его обратной стороны не появится заусеница – затем переверните нож и начинайте аналогичным образом точить второй бок лезвия. Продолжайте заточку с попеременной сменой сторон, пока заусеницы полностью не исчезнут. Постепенно уменьшайте силу нажима ножа.

Устройство точильных станков

Развитие промышленного оборудования не стоит на месте. Постоянно происходит стремительный рост требований к скорости и, самое главное, к качеству обработки материалов. В связи с этим возникает необходимость в создании режущего инструмента с высокими параметрами.

Самодельный точильный станок.

В зависимости от решаемых задач, подобные аппараты подразделяются на два типа: универсальные и специальные. Первые – это точильные устройства для поверхностей большинства режущих элементов. Они оснащаются разнообразными приспособлениями, позволяющими закреплять, устанавливать и точить ножи.

Вторая категория предназначена для работы с червячными фрезами, сверлами, дисковыми пилами и другими специализированными инструментами.

Все агрегаты оснащаются различным оборудованием, которое определяет степень автоматизации и контроль точности выполняемой работы. Конструкции станков также бывают разные. Это могут быть стационарные приспособления или же временные, которые можно размещать на любых горизонтальных поверхностях.

Несмотря на широкий ассортимент предлагаемых видов оборудования, с целью экономии средств станок для заточки ножей может быть изготовлен своими руками.

Самодельные агрегаты могут в некоторых случаях даже быть более удобными, чем покупные варианты. Это связано с тем, что мастер самостоятельно решает, какие именно характеристики должны быть у данного устройства.

Хотя, конечно, множество моделей универсальных аппаратов позволяет выбрать наиболее подходящий тип оборудования, способного решить поставленные задачи.

Приспособление для заточки ножей

По сути это держатель точильных брусков. Принцип довольно прост, два треугольных древесных уголка соединяются между собой шпильками с барашками. Между них зажимается точильный камень под необходимым углом.
Выставить необходимый угол можно при помощи транспортира или при помощи специальной программы на смартфоне. Клинок при такой заточке держится строго вертикально. Это проще, чем удерживать его под постоянным углом.

Эта же идея имеет другое воплощение. На надёжном основании делаются неподвижные держатели, в которые вставляются и закрепляются в нужном положении бруски.

Подобные точилки продаются в магазинах. Но можно сделать её самостоятельно.

Самодельная точилка делается из деревянных брусков. В которых проделывается отверстие под камни. Удерживать изделие можно рукой. Для правильной выдержки угла заточки, не забываем клинок держать строго вертикально. В начале это сложно, но потом рука привыкает.

Самодельные держатели брусков.

Как точить ножи на наждачном станке

Электроточило, в основе которого лежит наждачный диск, применяется как в домашних условиях для затачивания режущих кромок, так и на производстве (Рисунок 5). Используется станок для заточки фуговальных ножей, зенкеров, плашек, сверл, шпателей, ручных кос, домашних и туристических лезвий, ножниц и даже отверток.

Главным требованием к работе оператора считается аккуратность и соблюдение алгоритма.

Рисунок 5. Электроточило на производстве

Как правильно точить ножи на точильном станке:

1. В стандартном наборе с наждаком идут два абразивных диска разной зернистости. На первом этапе обработки следует использовать крупное зерно для придания первичной формы и остроты. Доводка осуществляется на мелких кристаллах. Если клинок произведен из тонкого металла, то рекомендуется не использовать вообще крупные кристаллы;
2. Количество оборотов для большинства инструментов должно составлять до 150 в минуту. Это значение максимальное, поэтому можно его уменьшать, если у вас появляются сомнения относительно скорости;
3. Точка производится исключительно о боковую часть абразивной насадки. Сначала лезвие устанавливается параллельно на специальную подставку, затем наклоняется под необходимым углом (Рисунок 6). Для тонких кухонных клинков это значение составит до 20 градусов, для туристических и сапожных – до 35 или 40 градусов;
4. Ширина подвода (переход от «тела» лезвия к острию) должна составлять 2-3 миллиметра. Большее значение 4-5 миллиметра применяется для грубых орудий, таких как топор или садовые ножницы;
5. Во время всего процесса необходимо осуществлять плавные и симметричные движения, едва прикасаясь к диску и перемещая лезвие из стороны в сторону с одинаковой амплитудой. Это нужно для равномерного точения;
6. Чтобы инструмент не перегрелся, если сбавить количество оборотов мотора невозможно, его следует регулярно остужать. Для охлаждения будет достаточно емкости с холодной проточной водой. Рисунок 6. Заточка ножа: параллельная и под углом

Как эффективно и безопасно заточить любой нож?

Для того чтобы осуществить заточку ножей на точильном станке своими руками следует внимательно придерживаться следующих действий, а именно:

• При затачивании ножа его нужно крепко взять за самый конец рукоятки.
• Во время процесса угол между остриём и точилкой должен быть 25 градусов.
• Совершайте плавные, волнообразные движения строго по дуге. Таким же способом нужно заточить и вторую половину ножа.
• Не стоит прилагать слишком большие усилия, ведь это может привести к тому, что рука дернётся в самый неподходящий момент, и вы порежете руку.
• Во время заточки ножа не подпускайте к себе близко детей и животных, чтобы избежать их травматизации.

Методы проверки острия клинка

После проведения работ, необходимо проверить насколько остро заточено лезвие. Для этого применяют несколько способов.

На бумаге

Попытаться разрезать лист бумаги, придерживая его одной рукой. Если получилось сделать это без проблем — заточка хорошая. Острое лезвие разрежет лист под своим весом.

На помидоре

Часто остроту кухонных клинков проверяют на помидорах. Если он тупой, овощ будет раздавлен. Нужно положить его на стол перед собой, лезвием по горизонтали попытаться разрезать помидор не придерживая его рукой. Острый клинок без труда разрежет овощ.

Проверка заточки ножа на помидорах

Тестирование на волосах рук

Один из способов проверки, который часто применяют люди после точения инструментов. Для этого нож без усилия прижимается к коже руки. Его нужно легко провести по волосам. Если волоски срезались — лезвие острое, пригодное для проведения разных работ.

Любой человек пользуется ножами. Однако этим инструменты со временем тупятся, из-за чего работать ими становится невозможно. Чтобы восстановить остроту стали, можно воспользоваться разными приспособлениями. Учитывая углы для разных видов ножей, можно самостоятельно провести работы.

Приспособления и методы заточки

Самым простым и быстрым способом заточки ножа можно назвать метод «двух ножей».

Основное преимущество данного способа в том, что он не требует никаких специальных приспособлений: нужны лишь два ножа

Вся премудрость заключается в том, что в каждую руку берется по ножу и режущая кромка одного затачивается за счет интенсивного трения о режущую кромку другого. Так как кромки имеют небольшую зернистость поверхности, стальные лезвия действительно становятся острее, но ненадолго. Это, скорее, профилактика, чем полноценный способ заточить нож.

Точильный станок

Если вы живете в частном доме, то наиболее профессиональным решением станет приобретение точильного станка.

С помощью точильного станка можно самостоятельно наточить не только ножи, но и весь садово-огородный инструмент: лопаты, топоры, тяпки и т. д.

На станке быстро и эффективно осуществляются все этапы заточки – устранение неровностей, восстановление угла режущей кромки и правка-доводка остроты лезвий.

Брусок

Наиболее распространенным в быту остается точильный брусок. Чтобы правильно заточить нож, требуется вывести нужный угол, не сняв лишней стали и добившись необходимой остроты

Важно определить оптимальный наклон лезвия по отношению к бруску: его высчитывают как половину от угла спуска клинка. То есть, если режущая кромка в поперечном сечении выглядит как угол в 45°, то нож требуется располагать на бруске с наклоном в 20-25°. Для лучшего скольжения, брусок смачивают водой (можно протереть губкой с добавлением моющего средства)

Сила нажатия не должна быть слишком большой, правильнее контролировать усилия при обработке обеих сторон лезвия, чтобы они были одинаковыми. Движения делают по широкой дуге попеременно: сначала от себя, затачивая одну сторону, а затем к себе, проводя по бруску второй стороной клинка. Вести нож советуют острым краем вперед, от рукояти к острию

Для лучшего скольжения, брусок смачивают водой (можно протереть губкой с добавлением моющего средства). Сила нажатия не должна быть слишком большой, правильнее контролировать усилия при обработке обеих сторон лезвия, чтобы они были одинаковыми. Движения делают по широкой дуге попеременно: сначала от себя, затачивая одну сторону, а затем к себе, проводя по бруску второй стороной клинка. Вести нож советуют острым краем вперед, от рукояти к острию.

Доводка на мелкозернистом бруске обеспечивает требуемую остроту режущей кромки и отсутствие заусенцев на металле

Если вы делаете по одной стороне больше движений, чем по второй, заточка может получиться ассиметричной. Когда стороны режущей кромки заточены под разными углами, нож становится непригодным.

В качестве альтернативы точильному бруску можно взять наждачное полотно, но им лучше не затачивать, а только дошлифовывать, используя мелкозернистую бумагу, которая не повредит лезвие и не нарушит исходный угол режущей кромки.

Японские водные камни

Они различаются по зернистости структуры. Камни с крупными зернами (со 120 по 200 номера) используют для выравнивания режущего края, исправления его формы; при средней зернистости восстанавливают нужный угол кромки. Самый подходящий, чтобы заточить кухонный нож, – камень с зернистостью 1000. На нем удобно выводить режущую кромку на достаточную остроту. Полировочные (с 1500 до 3000) камни позволяют добиться бритвенной остроты лезвия.

Заточку производят следующим образом: камни сначала замачивают в воде на 15-20 минут (поэтому они и называются «водными»), затем клинок прижимают под таким углом, чтобы плоскость спуска плотно соприкасалась с камнем, и затачивают сначала одну сторону до образования кромки противоположной стороны. Затем переворачивают клинок и выправляют эту кромку.

В процессе камень дополнительно смачивают водой, а при смене зернистости тщательно промывают лезвие

Точилки

Готовые точилки для ножей – очень удобное приспособление. Заточка производится при помощи металлических дисков, встроенных в пластиковый корпус. Часто помимо основных прорезей для заточки инструментов имеется еще одна с керамическими или другими шлифовальными поверхностями для тонкой доводки. Главное достоинство компактных точилок в том, что в них предусмотрен и выставлен наиболее подходящий для кухонных ножей угол заточки – 10-20°.

Для коррекции кромки и устранения небольших дефектов нож несколько раз двигают сверху вниз по прорези, не вынимая из точилки (следуйте инструкции к своей точилке)
