Устройство ленточных железобетонных фундаментов

Фундамент «монолитная плита»

Фундамент устанавливается при строительстве сооружений любой площади. Идеально подходит под водонасыщенные и слабонесущие грунты (если не требуется устройство высокого цоколя, а сама плита является полом).

1. Армирование по всей несущей плоскости, арматура А3 Ø 12-16мм (ГОСТ 5781-82).
2. Песчаная подушка — 30см.
3. Плита — 25см.
4. Бетон М-300 В22,5 П4 F200 W6
5. Срок изготовление фундамента 5-7 дней.

Фундамент на основе монолитной плиты – это сплошная монолитная железобетонная плита, уложенная под всю площадь будущего дома. Главная отличительная особенность этого типа фундамента от всех других – наибольшая опорная площадь, которая позволяет обеспечить высокие показатели устойчивости будущего строения. Именно поэтому его выбирают под тяжелые дома, а также под строительство на грунтах с низкими показателями несущей способности.

Данный фундамент, именно благодаря большой площади, способен лучше противостоять силам пучения грунта, под их действием опускается и поднимается вся плита целиком, а не отдельные ее кусочки и элементы. Как результат – дом или иной объект, построенный на таком фундаменте, надежно застрахован от перекосов.

Создание и монтаж армирующего каркаса

Армировать ленточный фундамент монолитного и монолитно-сборного типа необходимо для повышения сопротивления силам деформации и нагрузкам, которые воздействуют на основание в процессе эксплуатации.

Армокаркас состоит из следующих видов стержней:

1. Рабочая арматура — продольные пруты, воспринимающие изгибающие нагрузки.
2. Хомуты — поперечные горизонтальные стержни, связывающие армокаркас.
3. Вертикальные хомуты, связывающие стержни, расположенные в разных плоскостях.

При создании армирования для ЛМФ необходимо руководствоваться СП 63.13330.2012. Нормативы устанавливают следующие размеры сечения арматуры для различных типов конструкций:

• легкие дома, хозпостройки — 8-10 мм;
• дома из штучных материалов, бруса — 10-14 мм;
• тяжелые строения из кирпича, блоков — 14-18 мм.

Максимально допустимое сечение арматуры для малоэтажного строительства — 22 мм.

Для создания армирующих узлов фундамента применяются стержни класса А3 (А400) или А240, отличие между ними незначительное. Количество рабочих стержней в армокаркасе 4 или 6. Шаг поперечного армирования 20-60 см. Вязку армокаркаса необходимо производить при помощи вязальной проволоки с диаметром 0,6-1 мм. Лучше всего использовать для вязки специальный пистолет или крючок. В сравнении со сваркой вязка обеспечивает более высокую надежность. Применять сварку вместо вязки можно только на продольных прямолинейных участках каркаса (подробнее в ГОСТ 14098-91).

Угловые соединения арматуры выполняются следующими способами:

1. Жесткое внахлест или «лапкой». Концы стержней сгибаются под углом 90 градусов и соединяются друг с другом проволокой.
2. Г-образными хомутами. Хомут накладывается внахлест, внутренние стержни соединяются с внешними.
3. П-образными хомутами. Дополнительные стержни П-образной формы устанавливаются внахлест, создавая дополнительный каркас для вертикальных и горизонтальных стержней.

При армировании тупых углов стержень вверху изгибается, а снизу соединяется внахлест. В точке сгиба монтируется дополнительный хомут.

Зная план армирования и параметры используемой арматуры можно рассчитать необходимое количество и стоимость прутьев. Для армокаркаса на 4 прута расчет производится следующим образом:

• длину монолитной ленты умножаем на 4 и получаем длину продольной арматуры;
• длину монолитной ленты делим на шаг между вертикальными стержнями и умножаем на 4 — получаем длину вертикальных стержней;
• складываем оба значения и получаем общую длину арматуры для каркаса
• учитывая, что длина одного стержня составляет 6 м, полученную сумму делим на 6 и получаем количество прутьев.

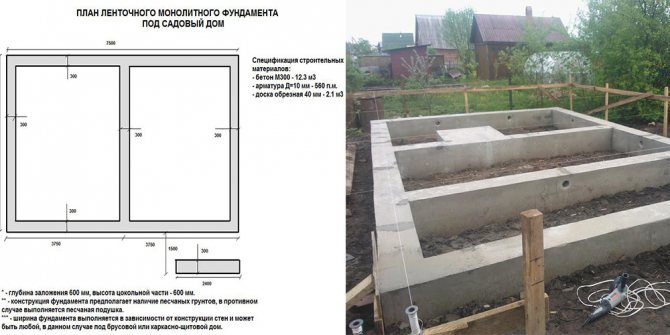

План ленточного фундамента

Задача правильно составленного плана фундамента заключается в проработанной и обоснованной передаче расчетных характеристик в графической форме. Использование чертежа упрощает и ускоряет работы на объекте и гарантирует достижение запроектированных параметров здания.

На плане ленточного фундамента определяются следующие параметры будущего здания:

План ленточного фундамента

1. Конфигурация сечения ленты основания.
2. Тип и обустройство слоя «подбетонка».
3. Глубина залегания фундаментной ленты на каждом участке строительного объекта.
4. Места выхода инженерных коммуникаций.

Разработка чертежа ленточного основания требует особого внимания к отдельным элементам

Так, важно предельно точно указать координаты и параметры отсчетного блока. Именно его устанавливают первым, а последующие блоки уже привязывают к нему. Ошибка в его положении приводит к значительным отклонениям в конфигурации

Ошибка в его положении приводит к значительным отклонениям в конфигурации.

При производстве фундаментов, которые имеют монолитные или сборные участки, их границы следует максимально точно наносить на чертеж и передавать на объект в натуре.

К плану фундамента выдвигаются многочисленные требования, среди которых:

1. Простая и однозначная читаемость материала.
2. Высокая информативность и передача всех ключевых данных на плане.
3. Дополнительная информация, не имеющая определяющее значение, передается на прилагаемых схемах и документах, чтобы не перегружать главный план.
4. Исчерпывающие данные для начала строительства.

Если план фундамента выполнен по установленным правилам, то строительство не составляет труда и будет точным и надежным.

План ленточного фундамента с чертежом включает в себя детальные горизонтальные и вертикальные сечения основания. Они предназначены для того, чтобы наглядно показать конфигурацию элементов опоры. Самыми популярными и практически полезными масштабами для чертежей являются М1:100 и М1:200. Иногда переходят на более мелкие масштабы.

Разметка местности под ленточный фундамент

На планах в обязательном порядке должны быть нанесены разбивочные оси и оси опор.

План ленточного фундамента всегда имеет прорисованный контур основания. Каждый элемент конструкции должен быть детально обозначен на чертеже. Тут обозначают не только подошву фундамента, но и такие элементы, как подсыпку, подготовки. Всегда указывается вертикальные отметки каждого горизонта основания.

Отдельного внимания заслуживает прокладка коммуникаций для эксплуатации здания. При закладке фундамента следует предусмотреть места расположения выходов инженерных сетей – так вы изначально оборудуете технологические отверстия в фундаменте и избежите последующих работ. Выполнение таких отверстий после возведения основания имеет несколько негативных моментов:

1. Высокие трудозатраты.
2. Снижение прочности основания.
3. Возможность частичного обрушения.

Поэтому уже на стадии проектирования определяются места закладки технологических проходов. Эти места привязывают к осям здания, чтобы в последующем можно было их просто и однозначно вынести в натуру.

Все точки на плане имеют высотную отметку. Также на чертеже обозначается «общий нуль» проекта, относительно которого проводят вынос в натуру вертикального положения всех точек проекта.

Монолитный ленточный фундамент, произведенный строго по чертежу, обладает высокие характеристики прочности и позволяет рационально расходовать средства и время производства работ.

Организация работ и порядок их выполнения

Чтобы окончательно разобраться в плюсах и минусах фундамента из фундаментных блоков, необходимо знать все технологические особенности рабочего процесса.

Считается, что блоки фбс лучше использовать в случаях, когда строительство монолитного типа не представляется возможным или является нежелательным по определенным причинам, начинающимся со значительного удаления бетонных узлов и плохих климатических условий до обычной неподготовленности потребителя при столкновении со сложными вопросами по обустройству опалубочной конструкции, армированию, заливке.

Одновременно необходимо напомнить, что фундаментная основа из блоков строится значительно быстрее и не требует существенных трудовых затрат. Только вот технологические особенности обустройства сборной основы для дома могут быть значительно выше, чем во время бетонирования монолитным способом.

Потребуется привлечь технику для земляных работ и кран, выполнить расчеты по укладке, придерживаться очередности в выполнении работ.

Общая последовательность действий выглядит следующим образом:

• в соответствии с проектным решением и схемой привязки выполняется разметка;
• грунт снимается на глубину промерзания, формируются наклонные стенки котлована в соответствии с расчетной призмой обрушения;

• заливается монолитная основа, устраивается подушка либо подбетонка;
• блоки укладываются рядами, соединяются раствором, приготовленным из песка и цемента. Ряды перевязываются по местам примыкания и угловым участкам армирующей сеточкой;
• фундаментная основа выдерживается до полной усадки;
• заливается армирующий пояс, устраивается перекрытие первого этажа;
• возводятся стены;
• фундаментное основание и покрывается гидроизолирующим материалом, устраивается утеплительный слой;
• проводится засыпка грунтом.

Перечень мероприятий и последовательность меняются. Если уровень грунтовых вод высокий, предварительно проводится осушение стройплощадки, но дренажную систему закладывают на начальном рабочем этапе или перед обратной засыпкой.

Пояснительная записка

В состав проекта фундаментов должна входить пояснительная записка, в которую разработчик обязан включить:

• исходные параметры по проекту дома, на основе которых производится расчёт нагрузок от надфундаментной части на фундаменты;
• характеристики грунтовых условий строительной площадки, закладываемые в расчёт конструкции основания;
• другие природно-климатические параметры, закладываемые в расчёты
• (нормативная и расчётная глубина промерзания, прогнозируемые величины деформации пучения ненагруженных грунтов, расчётные силы пучения);
• граничные условия по конструкции дома, закладываемые в расчёты (уровень ответственности сооружения, тепловой режим, абсолютные и относительные деформации пучения, допустимые для конструкций надфундаментной части дома);
• основные положения технологии устройства фундаментов;
• технические показатели проекта фундаментов.

В заключение надо отметить, что получить надёжный фундамент при значительной экономии в стоимости его изготовления можно только благодаря квалифицированному подходу и точному расчёту. Практика показала, что если застройщику вначале расходы на фундамент кажутся слишком высокими и он обходится без проектирования, то потом затраты на устранение дефектов постройки многократно превышают якобы сэкономленные средства. Дорогие инженерно-геологические изыскания и разработанный проект фундаментов в итоге могут оказаться дешевле «бесплатных» проектов фундаментов. Поговорку о бесплатном сыре надо помнить всегда.

Строительство плитного фундамента

Технология монтажа плитного фундамента своими руками реализуется по следующему алгоритму:

1. Разметка — на площадку переносятся проектные контуры плиты посредством щитов обноски, между которыми натягивается строительный шнур.
2. Разработка котлована под плиту с помощью экскаватора или вручную (глубина рытья котлована под фундамент аналогична толщине уплотняющей подсыпки под фундамент) и выравнивание дна выемки.
3. Формирование уплотняющей подушки. Первый слой — песок, толщиной 10-15 см, который проливается водой и уплотняется ручной трамбовкой либо виброплитой так, чтобы не его поверхности не оставалось следов от обуви. Далее поверх песка укладывается слой геотекстиля, который будет препятствовать смешиванию песка и щебня в процессе эксплуатации фундамента, и формируется слой щебня для фундмента.

1. Поверх щебня заливается подбетонка — слой бетона М100 жидкой консистенции толщиной до 5 см, который заполняет полости щебеночной подсыпки и после отвердевания формирует ровную поверхность под заливку плиты.
2. Подбетонка устилается гидроизоляцией — площадь настила на 30-40 см больше площади плиты, чтобы в дальнейшем можно было завернуть гидроизоляцию на торцы фундамента. Швы между рулонным гидроизоляционным материалом нужно соединить, пропаяв их горелкой либо паяльной лампой.
3. На гидроизоляционный слой укладывается пирог теплоизоляции (лучше использовать ЭППС).
4. По контурам плиты формируется сборная опалубка из строганных досок. Сделанная своими руками опалубка для фундамента требует тщательного укрепления боковыми распорками и стяжками, поскольку конструкцию может деформировать под давлением бетона.
5. На дне подготовки формируется арматурный каркас, состоящих из двух сеток из арматуры диаметром 12-16 мм (размер ячеек — 25*25 см). Верхний и нижний пояс каркаса соединяются вертикальными перемычками. Каркас должен быть утоплен в толщу плиты на 5 см с каждой стороны.
6. Выполняется бетонирование плиты. Технология не допускает промежуточного отвердевания слоев и требует одномоментной заливки — вам потребуется заказать партию товарного бетона в нужном объеме.
7. После бетонирования плита уплотняется строительными вибраторами либо посредством штыковки арматурой и выравнивается.

Монтаж плитного фундамента

Набор прочности фундамента происходит за 20-25 дней. После отвердевания конструкции боковые участки гидроизоляции приклеиваются к торцам плиты.

Технология производства работ

Технологический процесс устройства сборного ленточного фундамента заключается в поэтапном выполнении всех этапов строительства, начиная от разметки и заканчивая уходом за готовой конструкцией ленточного фундамента.

Подготовительный этап

На первоначальном этапе по устройству фундамента необходимо подготовить строительную площадку: расчистить территорию и выполнить необходимую разметку по исполнительной рабочей схеме фундаментов. С помощью веревки и колышков линейные размеры фундаментов закрепляются непосредственно на почве

Следует обратить внимание на правильность углов разметки. Контрольной проверкой правильности разбивки служит проверка диагоналей линейной конфигурации фундамента: все диагонали прямоугольных участков должны иметь одинаковое значение

Земляные работы

Земляные работы заключаются в подготовке траншеи под укладку сборных элементов. Для большого объема по выемке грунта лучше всего использовать строительную землеройную технику – экскаватор.

Схема укладки блоков ФБС

При небольших объемах земли и малой глубине залегания фундамента можно самостоятельно своими руками подготовить траншею. Рабочая ширина траншеи чуть больше расчетной ширины блоков фундамента. Такое различие необходимо для удобства выполнения монтажных и гидроизоляционных работ. Дно траншеи зачищается и выравнивается по строительному уровню.

Подготовка основания

На подготовленное зачищенное дно необходимо уложить песчаную подготовку толщиной 50 – 100 мм. Засыпанный песок разравнивается по уровню и уплотняется ручными или электровибрационными трамбовками. После этого песчаная подушка проливается водой. На готовую песчаную полушку укладывается гидроизоляционный слой из рулонного кровельного материала. Гидроизоляцию заполняют цементно-песчаным раствором, после высыхания основание считается готовым к монтажу фундаментных блоков.

Монтаж сборных элементов

Для правильной укладки сборных блоков необходимо перенести осевые линии схемы или чертежа здания на край и дно траншеи. По этим линиям выставляются маяки, по которым будет производиться укладка угловых фундаментных элементов.

Укладка фундаментных элементов

С помощью грузоподъемной строительной техники производят укладку сборных фундаментных элементов на бетонную смесь и проверяют горизонтальность строительным уровнем. Пазы блоков заполняются цементным раствором.

Завершающий этап сборки фундамента

После окончания укладки фундаментных блоков рекомендуется тщательно заполнить швы между блоками цементным раствором и после полного их высыхания необходимо выполнить защитную обмазочную или склеечную гидроизоляцию боковой поверхности ленточного фундамента. Такое изоляционное покрытие надежно защитит конструкцию фундамента от капиллярной и атмосферной влаги. Правильно выполненная гидроизоляция создает в доме комфортный микроклимат для проживания.

Подготавливать траншею для устройства фундамента необходимо непосредственно перед началом работ. В случае выпадения атмосферных осадков может произойти обрушение стенок траншее и всю работу придется переделывать.

Для прокладки инженерных коммуникаций следует заранее предусмотреть монтажные отверстия в ленте фундамента. Устройство таких отверстий позволит без труда проложить все необходимые трубопроводы и кабельную продукцию в подвальную часть фундамента для дальнейшей разводки по всему дому.

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Столбчатые опоры

По типу конструкции все основания подразделяют на:

• ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
• свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
• свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
• столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
• плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

Свайно-ростверковый фундамент

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

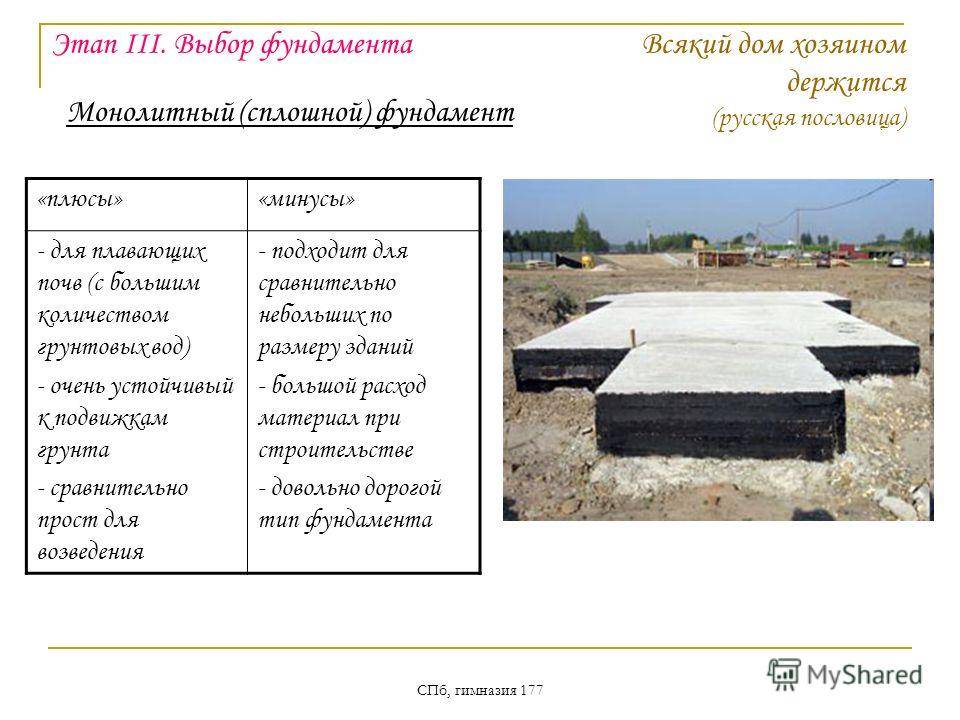

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

ВИДЕО: Выбор фундамента для дома

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Бассейн на даче: устройство, пошаговая инструкция по обустройству своими руками | 65+ Фото & Видео

Достоинства и недостатки ленточного фундамента

Такое основание многими причисляется к одним из самых надежных типов конструкции. Известны следующие преимущества ленточного фундамента:

• возможность постройки дома, имеющего утяжеленные перекрытия и стены;
• простота возведения и отсутствие необходимости применения тяжелой техники;
• надежность;
• возможность возведения при неравномерной плотности грунта;
• возможно использование стен конструкции в качестве стен подвала.

Недостатки ленточного фундамента:

• необходимость использования большого количества материалов;
• необходимость проведения работ по гидроизоляции.

Многие затрудняются с ответом на вопрос, какой фундамент выбрать. Технология возведения основания ленточного типа является более простой, чем свайной, при этом средств на строительство будет потрачено значительно меньше, однако используется больше расходных материалов

Для ленточного основания важно, чтобы все работы проводились в теплых условиях. Часто ленточный тип основания выступает альтернативой других видов конструкций

Фундамент на сваях часто привлекает своей ценой и простотой монтажа. Также основание позволяет возводить сооружение на слабом грунте или на склонах, а от ленточного типа основания лучше отказаться при подобных условиях. Перед тем как выбрать ленточный или свайный тип конструкции необходимо взвесить всю информацию, касающуюся особенностей строения, особенностей грунта, средств, которые могут быть потрачены на материалы и строительство конструкции. Без разницы, были ли выбран свайный или ленточный фундамент, рекомендуется не экономить на материалах и качестве работ, поскольку от этого зависят особенности эксплуатации строения.

Иногда строители решают создавать комбинированный тип основания, когда ленточный тип фундамента применяется вместе с железобетонными сваями. Его рекомендуют строить при сложном рельефе, а также на наклонной местности

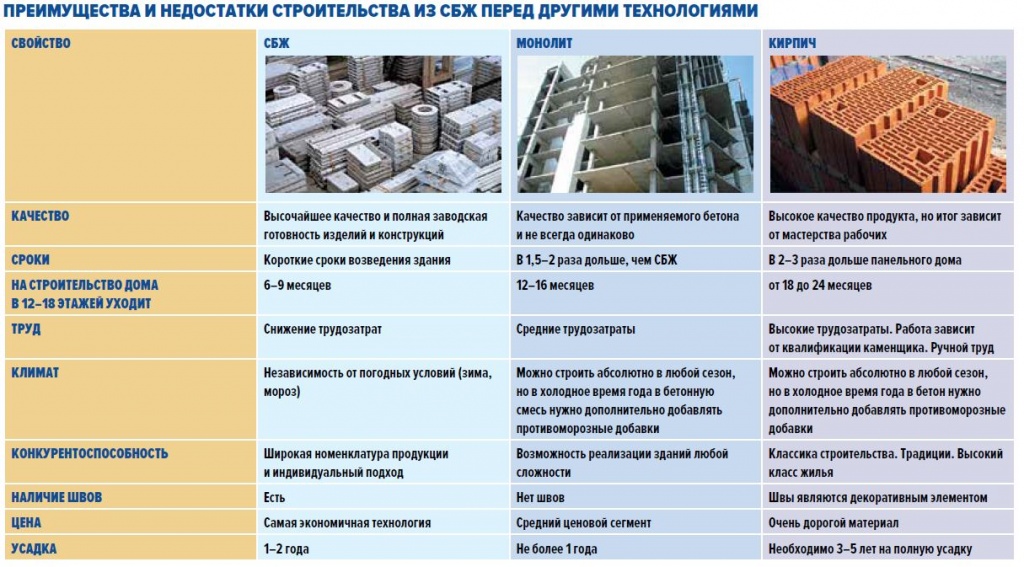

Достоинства и недостатки монолитного фундамента

Для монолитного железобетонного фундамента характерны следующие преимущества:

• Огнеупорность;
• Возможность самостоятельного возведения;
• Отсутствие необходимости в использовании дополнительной техники;
• Противостоит окислению и коррозии;
• Длительный срок эксплуатации;
• Быстрое возведение;
• Сопротивляемость нагрузкам;
• Увеличение прочностных характеристик с течением времени;
• Невысокая стоимость работ.

Устойчивость к механическим нагрузкам

Монолитный фундамент

Монолитная конструкция отличается минимальным количеством швов, что придает ей дополнительную устойчивость к нагрузкам и прочность.

Устойчивость к окислению

Слой бетона, покрывающий армирующую конструкцию, продлевает срок эксплуатации монолитного фундамента. Долговечность железобетона также зависит от химического воздействия раствора, который основывается на гидролитическом отделении щелочи во время отвердевания.

Устойчивость к коррозии

Основной причиной коррозии железобетона является разрушение слоя бетона, что сказывается на прочностных характеристиках. Использование специальных добавок и марок цемента позволяет предупредить коррозию, улучшить сцепление раствора с арматурой и повысить водонепроницаемость.

Увеличение плотности фундамента с течением времени

Специальный состав железобетона под воздействием воды не только сохраняет свою прочность, но и увеличивает ее.

Несмотря на все преимущества, у железобетонного монолитного фундамента имеются своим недостатки:

• Трудоемкий процесс возведения опалубки;
• Слишком большой вес конструкции;
• Потребность в звукоизоляции;
• Вероятность появления трещин и дефектов;
• Сложный демонтаж;
• Необходимость возведения мощного фундамента для монолитной постройки;
• Если строительные работы ведутся в холодное время года, бетон требует подогрева;
• Необходимость в дополнительной теплоизоляции постройки;
• Требуется дополнительный уход за железобетоном во время его застывания.

Низкий уровень воздухопроницаемости

Железобетонный фундамент отличается низким уровнем воздухопроницаемости, что не позволяет стенам «дышать». Из-за этого на начальных этапах строительства приходится прокладывать мощную вентиляционную систему.

Большой вес конструкции

Монолитные конструкции обладают большим весом, что не самым лучшим образом сказывается на стоимости строительных работ. Такие постройки требуют возведения мощного фундамента и проведения геологических изысканий.

Укладка блоков ФБС

Выбор ширины блока обусловлен толщиной расположенных выше стен. Длина блоков подбирается так, чтобы они занимали, по возможности, всю ленту. Но даже опытные строители при подборе блоков ошибаются: остаются некоторые незаполненные участки, в которые даже самые маленькие элементы не становятся (их называют доборными). Эти участки обычно заделывают кирпичами на цементном растворе. Если кладка получилась неровной, ее затем штукатурят: так удобнее будет наносить гидроизоляцию и утеплитель.

Обычно сборный ленточный фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ленты. Чаще она закладывается ниже глубины промерзания грунта. Также учитывается при этом необходимая высота цоколя.

Устройство блочного фундамента. При укладке блоков-подушек некоторые участки остаются пустыми. Их бетонируют после установки

При установке бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их размещают так, чтобы шов предыдущего ряда перекрывался телом блока в последующем ряду. Промежутки (вертикальные швы) между стоящими рядом элементами заполняются цементно-песчаным раствором.

Для придания конструкции большей прочности и для связки всех блоков в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунтов и веса здания используется пруток класса А-I — А-III. Количество прутков определяется расчетом при проектировании, их может быть от 2-х до 5 штук. При укладке и соединении прутка соблюдаются все правила армирования ленточного фундамента — связывание углов, простенков происходит по той же схеме. Разница только в том, что пояс армирования один. Поверх арматурного пояса укладывается слой раствора, на него, со смещением швов, выставляется следующий ряд блоков.

Чтобы фундамент из ФБС своими руками был более прочным, его армируют

При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.

Характеристики

Процесс изготовления железобетонной конструкции состоит из следующих этапов:

• Подготовка формы для заливки.
• Формирование каркаса.
• Замешивание цементного раствора.
• Заполнение формы.
• Ожидание отвердевания бетона.

Среди наиболее ценных для строительства свойств железобетона стоит отметить:

• высокую плотность;
• способность выдерживать значительные нагрузки;
• устойчивость к влиянию влаги, температурным колебаниям.

Бетон и металл имеют аналогичные коэффициенты расширения. Благодаря этому даже под воздействием чрезмерных температур сохраняется целостность железобетонных изделий.
