Желонка своими руками (чертежи и фотографии)

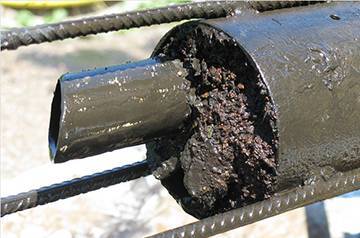

Как применять желонку в процессе бурения

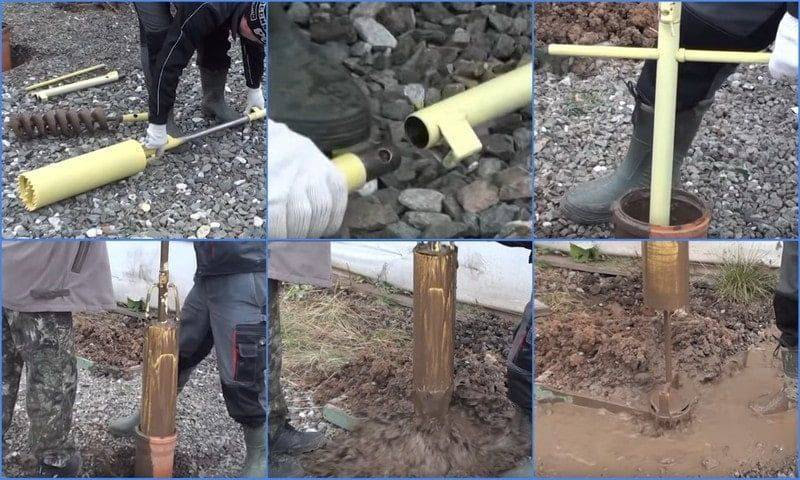

В случаях, когда скважину обустраивают в заполненной водой породе (отличающейся сыпучестью, рыхлой текстурой), желонку можно эффективно применять для бурения. Но не забывайте, что при данном раскладе устройство должно отличаться большей длиной (несколько метров) для того, чтобы без труда захватить и поднять на поверхность как можно большую массу скоплений в один присест.

Клапан изготавливается из стального листа. Чтобы основательно его уплотнить, добавляют натуральную кожу или резину. Трос в данном случае не понадобится: его место занимается штанга газовой трубы, достигающая в диаметре от 33 до 48 мм. Довольно часто случается так, что бурение посредством использования желонки ударным методом производится с применением штанг из дерева, оборудованных особыми наконечниками из металла. Чтобы изготовить штангу для бурения, в оборот охотно берут ель (тонкослойную), дуб, ясень. Также подходит и лиственница.

Ознакомившись с данной статьей, вы наверняка лишний раз убедились: смастерить желонку собственными руками вполне реально для каждого дачника. Используя даже самые примитивные чертежи и соблюдая простые расчеты, вы без труда своими руками изготовите желонку для бурения неглубоких скважин.

Конечно, готовое устройство доступно и в продаже.

Приобретенная или сделанная собственноручно, желонка просто обязана быть у любого владельца дома. Используя столь нехитрое приспособление, вы сможете держать скважину в надлежащем виде, при этом обеспечивая ей стабильное, бесперебойное функционирование долгие годы. Чтобы ваш дом не лишился водоснабжения, вооружитесь подручным материалом, терпением и усидчивостью. И не забывайте: чем чаще вы будете производить поднятие скоплений со дна, тем реже будет требоваться скважинная чистка.

За скважинами в частном секторе приходится особым образом ухаживать. Если заиливаются некоторые части источника, то производительность колодца снижается, а значит, теряются определенные объемы воды, она засоряется и т.д. Так, для дезинфекции и очистки воды потребуется некоторое специальное оборудование. В частности – желонка, которую можно изготовить самому.

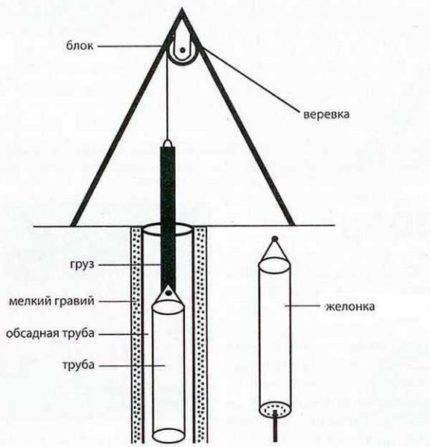

Чтобы очистить скважину без посторонней помощи, нужна очистительная конструкция, изготовление которой не очень-то и сложное. Чтобы не использовалась буровая установка, и нужно желонить. И требуются для этого определенные материалы.

Для сборки желонки:

• Труба с внутренним диаметром не менее 60 мм и длиной не меньше 80 см;
• Шар из металла, диаметр его 40 мм;
• К нижней части этой трубы приваривают толстая шайба с воронковым седлом по диаметру шара;
• Нижняя часть трубы при этом может быть плоской;
• Шар следует поместить внутрь конструкции, верхушку заварить решеткой из толстой проволоки, противостоящей выпадению шара.

Тут же будет фиксироваться металлическая дуга, служащая держателем троса или специального подъемного каната. Для ручного очищения скважины можно сделать самостоятельный механизм, с ним реально справиться в одиночку. А еще совершеннее будет такой шариковый механизм, если ко дну трубы приварить специальные резцы. Они станут рыхлить грязь и весь скопившийся ил, когда конструкция погружается в источник.

Клапанные системы для желонки

Самый сложный элемент желонки – клапан. Здесь есть два основных варианта: лепестковый клапан и шаровый. Задача у этого элемента одна: впустить грязь или грунт внутрь трубы и не позволить ей вылиться наружу.

Если клапан прилегает плотно, то желонка будет эффективно захватывать не только плотные загрязнения, но и воду, что повысит эффективность очистки. А вот на некоторых легких грунтах бурение можно выполнять и вовсе без клапана.

Вариант №1 – конструкция лепесткового клапана

Лепестковый клапан прост в изготовлении, но не слишком долговечен. Он представляет собой овальную (эллипсоидную) пластину из пружинящего материала: металла или полимера.

Клапан закрепляют по центру трубы. Под воздействием потока воды края эллипса раскрываются, пропуская грунт или ил внутрь желонки. Для более эффективного прилегания клапана к стенкам желонки используют резиновый или кожаный уплотнитель.

Принцип действия откидного клапана похож на работу дверки. При ударе желонки о грунт он давит на дверку, открывая её. А когда желонку приподнимаем для следующего удара, дверка-клапан под действием массы грунта закрывается

При поднимании желонки с лепестковым клапаном его “лепестки” закрываются. Но постоянные движения довольно быстро изнашивают клапан, он просто выходит из строя.

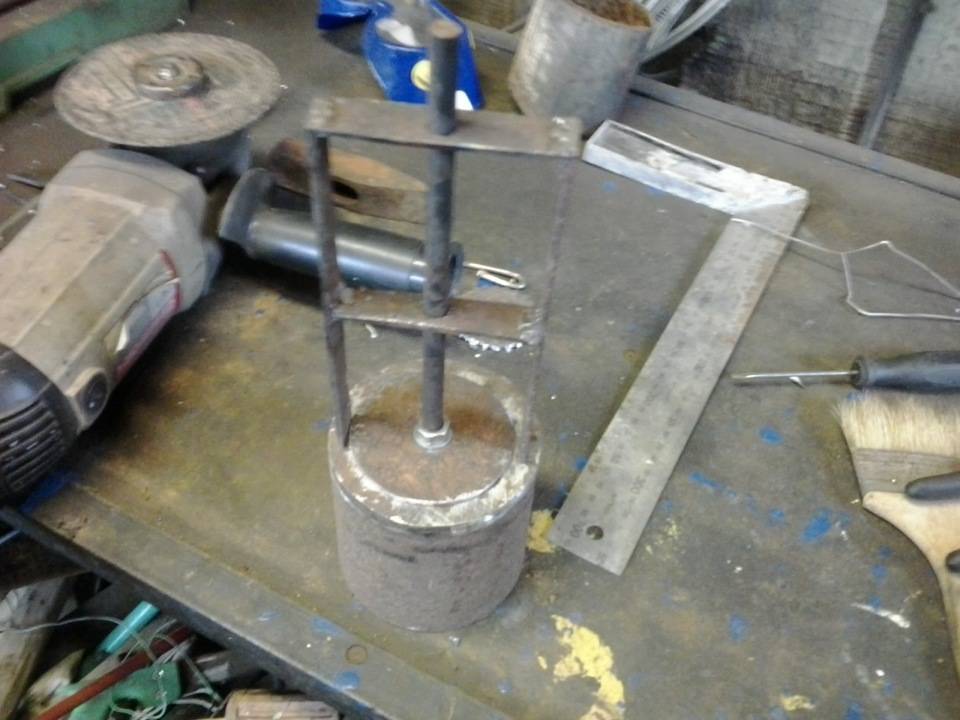

Еще один вариант лепесткового клапана – задвижка на пружине, а закрывается с помощью достаточно мощной пружины.

Конструкция не сложная, ее можно применять и при очистке скважины, и при бурении желонкой. Народные умельцы придумывают и собственные, вполне эффективные варианты клапанов для желонки.

Вариант №2 – изготовление шарового клапана

Шаровый клапан представляет собой воронку, устье которой плотно закрыто шариком соответствующего размера.

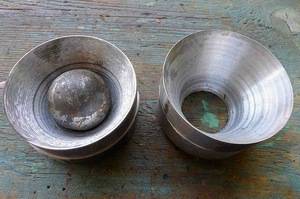

Самая сложная задача при изготовлении этого клапана – обзавестись подходящим шариком. Он должен закрывать довольно большую дыру, в которую будет поступать загрязненная вода и быть достаточно тяжелым, чтобы опускаться и закрывать клапан надежно и быстро.

Есть три варианта заполучить такой шарик:

• просто найти его среди старого металлолома, например, снять с большого подшипника;
• заказать изготовление нужной детали у токаря, который выточит шарик на станке;
• самостоятельно сделать шарик, используя подручные средства.

Чтобы сделать шарик самостоятельно, необходимо найти полый пластмассовый или резиновый мячик, такие продаются в магазинах игрушек. В магазине для охотников следует купить достаточное количество свинцовой дроби. Кроме того, понадобится эпоксидный или любой другой водостойкий клей.

Игрушечный шарик разрезают пополам. Каждую половинку заполняют смесью из дроби и клея. После высыхания половинки нужно склеить и отшлифовать, шарик готов.

Вместо свинцовой дроби подойдут любые тяжелые металлические шарики, например, вынутые из старых подшипников. Можно и отлить шарик из расплавленного свинца, но этот процесс немного сложнее.

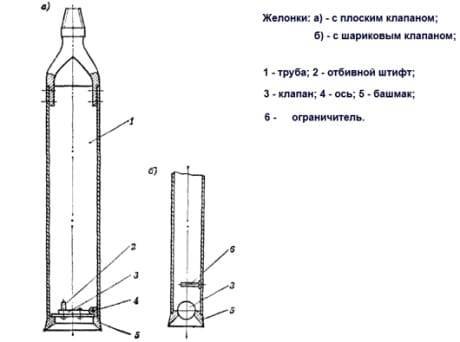

Эта схема наглядно описывает изготовление желонки с шариковым клапаном. Шарик упирается в специальную шайбу на дне, сверху следует установить защитную решетку

Размеры шарика должны составлять примерно 60-75% от диаметра обсадной трубы скважины. Вторая часть шарового клапана представляет собой толстую металлическую шайбу, в которой вырезают воронкообразное посадочное место под шарик. Обычно сначала находят или делают шарик, а потом изготавливают шайбу подходящей конфигурации.

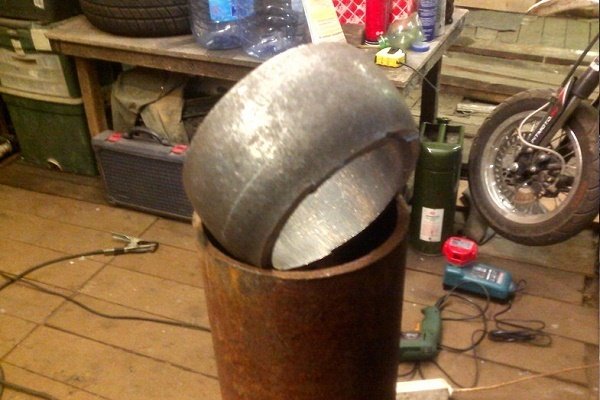

Для шарика вытачивают специальное “седло” с отверстием, которое этот шарик и закрывает. Отверстие клапана должно быть достаточно большим, чтобы внутрь попадало много грунта.

Если этого не происходит, отверстие растачивают, насколько позволяет диаметр шарика. Если принято решение поручить изготовление шарика токарю, то имеет смысл сразу же заказать и седло для него, т.е. весь клапан.

С этим читают

Как сделать?

Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:

• металлическая труба, которая будет выступать в роли корпуса;
• клапан;
• аппарат для сварки;
• трос из металла и прочная проволока.

При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.

Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.

Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.

Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:

• обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
• масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.

Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.

Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.

Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.

На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.

Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.

При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.

Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
4. Для очистки скважины применяйте небольшие желонки.
5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

• Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
• Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
• Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
• Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
• Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
• Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
• В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
• Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
• Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
• В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
5. Немного загните пластину и установите ее в трубу.

Окончательная сборка желонки

Если труба выбрана, а клапан готов и приварен, остается выполнить еще ряд операций и рекомендаций, чтобы завершить изготовление желонки. Нижний край трубы следует заточить, чтобы в процессе движения он аккуратно удалял загрязнения со стен шахты.

Оптимальной будет односторонняя заточка с внутренней стороны.

Заточенный край рекомендуется подвергнуть термозакаливанию, чтобы он не так быстро тупился при взаимодействии с твердыми загрязнениями.

Иногда на край желонки приваривают заостренные прутья или куски металла для рыхления загрязнений или грунта. На верхний торец трубы приваривают петлю для крепления металлического троса.

Ее можно сделать из кусков толстой металлической проволоки. Петля должна быть приварена таким образом, чтобы подвешенная на тросе желонка сохраняла вертикальное положение.

Это очень важно, поскольку перекосы при движении устройства внутри трубы недопустимы. Это может привести к заклиниванию желонки или к повреждениям стен обсадной трубы. Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз

Да и крупнообломочные грунты лучше пусть остаются в корпусе устройства. Вместо металлической сетки можно сделать решетку из проволоки. Остается соединить с желонкой металлический трос

Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз. Да и крупнообломочные грунты лучше пусть остаются в корпусе устройства. Вместо металлической сетки можно сделать решетку из проволоки. Остается соединить с желонкой металлический трос.

Галерея изображений
Фото из

Шаг 2: Для устройства клапана желонки лучше заказать полый конус. Внутренний Ø верха конуса примерно 7/8 от аналогичного размера шарика

Шаг 3: Кольцеобразную фиксирующую деталь тоже желательно выточить на заказ. Внешний Ø нижней части конуса на 2 — 3 мм меньше внутреннего размера этой детали

Шаг 4: В вершине трубы на вваренный металлический штырь устанавливаем серьгу, к которой будет крепится трос

Шаг 5: Внизу трубы привариваем обод равного диаметра с зубьями для ускорения разрушения породы при проходке. Если у трубы есть резьба, коронку лучше навинчивать и менять

Шаг 8: Отступив от низа изготавливаемого снаряда чуть более половины, вычерчиваем абрис отверстия

Шаг 7: Согласно разметке вырезаем отверстие. Через него производится опорожнение бурового снаряда, заполненного грунтом

Шаг 8: Через окошко устанавливаем в трубу детали шарикового клапана. Если кольцеобразный фиксатор не «сядет» плотно в трубу, ее надо чуть сплющить кувалдой

Труба для изготовления желонки

Детали шарикового клапана желонки

Фиксатор шарикового клапана в трубе

Серьга для крепления троса

Устройство режущей коронки

Окошко для выгрузки разрушенной породы

Формирование окошка в желонке

Сборка шарикового клапана желонки

Иногда вместо него используют прочный капроновый шнур. Чтобы было проще опускать и поднимать устройство, над скважиной устанавливают рабу с блоком, расположенным прямо над скважиной. Трос желонки заводят на этот блок.

В результате устройство опускается в скважину строго вертикально, и вытаскивать его так намного удобнее, чем просто тянуть желонку вверх руками, как ведро из колодца.

Перед тем, как опускать собранную желонку в скважину, рекомендуется обследовать стенки шахты, чтобы учесть все неровности и деформации. Это позволит избежать повреждений или заклинивания желонки.

Изготовления корпуса

Используют стальную или чугунную (потребует специальной технологии сварочных работ) трубу. Ее отрезок не должен иметь загибов по длине. Края выравнивают и нарезают снизу внутреннюю резьбу, если предусмотрено подобное соединение. Вверху корпуса вырезается (высверливается и выбивается зубилом) окошко для возможности почистить полость от загрязнений.

При подборе трубы важно соблюдать баланс веса и длины заготовки. Ведь готовый инструмент должен иметь достаточную инерцию удара и возможность быть извлеченным вручную или лебедкой при полном заполнении полости грунтом

Этапы сборки с шаровым клапаном

Следуют такому порядку:

1. Вкручивают или приваривают к нижнему краю трубы посадочное седло для металлического шара. Это может быть выточенная токарем конусная воронка или шайба с соответствующим шару внутренним отверстием. Подойдет для посадочного места и концентрический покупной переходник, применяемый для соединения труб различных диаметров. Эта деталь вставляется внутрь изделия стороной с меньшим диаметром и обваривается.
2. Через верх заводят внутрь металлический шар.
3. Затем делают ограничитель подъема шара в корпусе устройства. Его крепят выше седла на расстоянии 3–4 диаметров сферы. В качестве ограничителя лучше применить вкрученный болт.
4. Вверху корпуса приваривают ограничительную решетку (для крупных фракций грунта) и петлю для соединения с тросом.
5. Предусмотренные заостренные зубья приваривают к уже готовой желонке. Можно это сделать и на этапе сборки стакана с седлом для клапана.

Этапы сборки с лепестковым клапаном

Порядок сборки аналогичный, за исключением следующих моментов:

• К нижнему краю корпуса крепится уже собранный в специальном металлическом стакане лепестковый клапан.
• Не нужно делать внутри трубы ограничитель, так как шар в данном исполнении не используется.

Рекомендации по выбору

Выбирая обратный клапан, следует учитывать целый ряд параметров. Сюда, в частности, относятся:

1. интенсивность воздушного потока, который будет транспортироваться по системе;
2. производительность воздухообменного устройства, на который будет устанавливаться обратный клапан;
3. мощность устройства выкачки воздуха, в качестве которого может выступать компрессор или вентилятор;
4. степень загрязнения рабочей среды, которая будет транспортироваться по элементам создаваемой системы;
5. температурный режим эксплуатации.

Как чистить скважину желонкой

Оснащенная длинным и прочным тросом желонка опускается в скважину до самого дна. На следующем этапе конструкцию следует приподнять на полметра от поверхности дна вверх и сразу резко опустить. В процессе таких манипуляций происходит подскакивание шара вверх под действием гидроудара с последующим открытием отверстия в дне желонки. Через отверстие в трубу набирается вода с песком, камешками, грязью и илом. Далее шар опускается и происходит закрытие отверстия.

Чтобы более полноценно заполнить желонку, следует повторить такие движения не менее 3-4 раз, а затем без рывков, медленно и плавно извлечь желонку из скважины и вылить набранное содержимое. Для того чтобы значительно облегчить работу по подъему желонки, рекомендуется использовать ворот.

Особенностью конструкции желонки является возможность в процессе одного поднятия очистить порядка трех сантиметров слоя скважины. Чтобы избежать значительного заиливания, рекомендуется провести примерный расчет глубины, требующей очистки, и составить график проведения очистных работ в дальнейшем.

Как быстро сделать желонку для скважины из обычной трубы ↑

Желонка для скважины собирается своими руками из простых материалов:

• Стальная или чугунная труба с толщиной стенки от 2 мм. Оптимальный вариант – от 2 до 4 мм. Длина трубы может составлять до 3 м.
• Стальная сфера или металлические пластины, из которых формируется запорный клапан.
• Соединительный подвижный механизм для пластинчатого клапана, резиновая полоска для уплотнения, ограничитель (металлический палец, болт), если используется шар.
• Материал для решетки в верхней части (стальной провод, плоские пластины), крепкий трос для поднятия устройства.

Существуют 2 основных типа конструкции с разными клапанными системами:

1. С шаровой системой.
2. С пластинчатым (лепестковым) запорным механизмом.

Конструкция с шаром более долговечна. Такой механизм не подвержен поломкам и износу.

Чертеж желонки для скважины для самостоятельного изготовления с использованием металлической сферы и подвижной пластины представлен ниже.

Длина корпуса рассчитывают исходя из назначения устройства. В бурении используют толстостенную трубу длиной от 2,5 м. В процессе чистки достаточно корпуса размером 70 – 90 см. От заданного параметра напрямую зависит общий вес конструкции. Слишком тяжелая будет вызывать трудности с подъемом заполненной желонки, а малого веса трубы недостаточно, чтобы создать мощный гидроудар.

Диаметр сферы для клапана составляет от 50% до 75% внутреннего диаметра трубы, основание изготавливается в виде конуса. Желонка для скважины с лепестковым или клапаном-пластиной оборудуется подвижным запором из полимера или металла, диаметр которого на 2 – 3 мм меньше внутреннего диаметра трубы.

Рассмотрим подробно, как сделать желонку для бурения скважины и модернизировать ее после пробивки для чистки:

На начальном этапе необходимо обрезать трубу с двух сторон.

Для изготовления шаровидного клапана нужно подобрать металлический массивный шар из подшипников, если есть возможность – заказать у токаря. К нижнему концу трубы крепится шайба или конусоподобная площадка. Посадочное место приваривается к основанию.

Стакан с плоским (пластинчатым) клапаном крепится к основанию с помощью резьбового соединения или сваркой. Изготовить запорную пластину можно из любой стали, остатка заглушенной трубы. Края пластины обрабатываются до гладкости. Дополнительно можно уплотнить конструкцию резиновыми прокладками. Клапан может состоять из двух лепестков.

• В устройстве с шаровым запорным механизмом нужно сделать ограничивающий упор, который не даст сфере вылететь через верх заполненной желонки. Если конструкция предназначена для чистки скважины, достаточно приварить решетку на верхнем конце.
• Сверху приваривается поперечный упор по диаметру для фиксации крюка. Также можно использовать в качестве ручки мощный провод, для крепления которого придется просверлить два отверстия.

Простое решение для быстрого изготовления пластинчатого клапана.

Главный помощник в ускорении и облегчении процесса пробивки – острый край. Целесообразно заточить внутреннюю поверхность, также используется дополнительный метод: к основанию привариваются острые клыки, благодаря которым желонка глубже погружается в грунт.

К верхнему краю можно герметично присоединить шланг, подключенный к насосу. В таком случае не придется каждый раз полностью извлекать устройство для освобождения от глины, песка, ила.

Особое внимание стоит уделить размерам и плотности входа желонки в скважину. Короткая труба будет биться о стенки, а скорость погружения и сила удара – снижаться. Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины

Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины.

Чистка скважины своими рукам

Длина такого тросика должна соответствовать глубине скважины. Должно остаться несколько метров в запасе для комфортного использования желонки. Чистка водозабора осуществляется за счет ударения желонки о дно скважины.

Для этого ее необходимо поднимать ото дна на 50-100 см, после чего резко отпускать.

Во время гидроудара металлический шарик, который находится внутри, подымается вверх, тем самым открывая клапан. Именно в этот момент желонка наполняется водой, смешанной с песком и илом. Опускаясь вниз, шар закрывает клапан, не давая грязной воде выходить наружу.

Для того чтобы заполнить желонку полностью, такой процесс необходимо повторить несколько раз

После этого осторожно, без резких движений приспособление поднимается наверх. Вылив содержимое, приспособление снова опускается в скважину

В среднем такая конструкция за один раз может поднять наверх до 3 см высоты слоя. Используя показатели, можно наперед рассчитать, с какой частотой необходимо проводить чистку, чтобы не допустить сильного загрязнения водозабора.

Конструкция желонки может иметь и клапан совершенно плоский. Чтобы создать такую конструкцию, необходимо использовать сварку и специальный механизм.

Выбор: с фильтром или без?

Чтобы предотвратить попадание в скважину загрязнений, внутрь ствола устанавливают вторую трубу со скважинным фильтром. Его изготавливают из длинного отрезка трубы, диаметр которой должен быть меньше, чем диаметр обсадной трубы. Верхнюю часть трубы используют под сальник, а в средней части проделывают множество отверстий.

На отрезке трубы, из которой изготавливают фильтр для скважины, следует проделать ряд частых и достаточно больших отверстий. Такая перфорация обесчпечит быстрое поступление отфильтрованной воды в скважину

Перфорированный участок закрывают сеткой галунного плетения, но в крайнем случае подойдет и обычная мелкоячеистая сетка, например, с параметрами 0,2Х0,13. Сетку можно зафиксировать проволокой.

Нижняя часть фильтра представляет собой отстойник, там перфорация не нужна. Если в скважину, устроенную шнековым способом, можно спустить фильтр с помощью соединенных между собой штанг, то при выполнении ударно-канатного бурения фильтр доставляют с помощью металлического троса.

Перфорированный фильтр для скважины следует закрыть металлической сеткой галунного плетения и зафиксировать проволокой из нержавеющей стали. Вместо сети галунного плетения можно взять обычную, достаточно мелкую сетку

Это не позволяет прижать фильтр с силой, чтобы обеспечить герметичность конструкции при соединении с сальником. В таком случае можно эффективно использовать ПСУЛ – предварительно сжатую уплотнительную ленту. Этот материал широко применяется при монтаже ПВХ окон.

Такую ленту следует намотать на край фильтра и сразу же опустить в шахту, поскольку ПСУЛ довольно быстро расширяется. Если фильтр опущен немедленно после наматывания ленты, она расширится в низу и обеспечит надежную герметизацию фильтра. После того, как фильтр опущен вниз, обсадную трубу аккуратно поднимают вверх.

ПСУЛ – предварительно сжатая саморасширяющаяся уплотнительная лента используется при монтаже окон ПВХ, но подходит для создания сальника скважинного фильтра. Нужно намотать ПСУЛ примерно на 30 см в верхней части фильтра и сразу же опустить его в скважину

При этом большая часть фильтра должна оказаться ниже уровня края обсадной трубы. Для подъема трубы можно использовать два пятитонных домкрата. Вынутую на поверхность часть трубы срезают или отвинчивают. Чтобы хомут не скользил, к выступающему куску трубы приваривают куски арматуры.

Ударно-канатный способ бурения позволяет создать бесфильтровую скважину. Чтобы обустроить ее таким образом, необходимо опустить обсадную трубу ниже водоносного слоя примерно на 0,5 метра. При “мокром” шнековом или колонковом бурении затруднительно бывает извлечь из скважины керн. Желонка легко извлекает рыхлые, насыщенные водой обломочные породы.

Схема устройства бесфильтровой скважины: 1 – скважина; 2 – водоносный – горизонт; 3 – водоприемная воронка; 4 – кровля; 5 – обсадная колонна; 6 – песок; 7 – полость, образованная в процессе откачки песка эрлифтом

После того, как обсадная труба прочно установлена, в скважину опускают два шланга. По одному из них в скважину подается поток воды, а по второму с помощью компрессора нагнетают воздух. Таким образом, получается так называемый эрлифт, а поток воды предотвращает образование песчаной пробки.

В результате по обсадной трубе пойдет смесь воды, песка и воздуха, которую необходимо слить в отдельную емкость. Когда смесь отстоится, следует измерить объем намытого из скважины песка. Согласно справочникам, каждый кубический метр такого песка равен примерно 4,5 кубометрам дебита.

С колонковым и шнековым способом бурения водозаборной скважины познакомит другая статья, с которой мы советуем ознакомиться.

Особенности использования на грунтах разных типов

1. Там, где почвы рыхлые, сыпучие, желонку можно применять, но удобнее, если она будет длиннее обычной – до 3-4 метров. За один раз такой инструмент поднимает больше породы. Кроме того, не обойтись без обсадной трубы. Поливать песчаную почву нужно, чтобы она не осыпалась.
2. В твёрдых почвах приспособление можно оборудовать «зубьями» или режущим краем, благодаря которым, труба лучше врезается в грунт. Также используют долото, которое вначале опускают в штольню и измельчают камни, а затем желонкой поднимают их на поверхность. За раз заглубление небольшое, поэтому удары желонкой должны быть частые и небольшие.
3. На вязких почвах (глина, суглинок) «окно» делается узким, но длиной почти во всю желонку, чтобы легче было извлекать содержимое. Обсадные трубы применять не обязательно.

Во время прохождения плывуна и просто, когда трубы застревают в почве, лучше работать вдвоём – напарник сможет создавать утяжеление (своим весом, мешками с грузом, или постукивая резиновым молотком по площадке на трубе).
