Предназначение зимнего комплекта для кондиционера и особенности его установки

Когда лучше устанавливать кондиционер

Причиной летнего повышения цен на климатическую технику является сезонный ажиотаж. Производители данной техники и специализированные торговые точки используют повышенный спрос с максимальной для себя выгодой, завышая цены. Несложно догадаться, что и график работы монтажников в этот период предельно загружен. Имея большое количество заказов, порой, на несколько недель вперед, специалисты устанавливают до 5 сплит-систем в день.

Кроме всего, когда наступает сильная жара, склады с климатическим оборудованием пустеют. Желающие приобрести технику, оказываются в затруднительной ситуации, поскольку возможность выбрать подходящую модель агрегата снижается в 2-3 раза. Причем возникает дефицит не только кондиционеров, но и специалистов-монтажников.

Разумеется, в такой ситуации получить скидки при покупке системы кондиционирования и добиться снижения стоимости ее монтажа не представляется возможным. Некоторые покупатели, наоборот, чтобы быстрей избавиться от жары, готовы переплачивать за установку кондиционера вне очереди.

Следует знать, что все новинки климатического оборудования появляются на соответствующих выставках в феврале-марте. Именно в это время производители кондиционеров приступают к обновлению каталогов продукции и развозке ее по дилерским точкам, чтобы удовлетворить потребительский спрос. Начиная с осени, весенне-летний ажиотаж спадает, и дилеры спешат избавиться от оставшегося товара, делая существенные скидки и выставляя системы кондиционирования на продажу по приемлемой цене. Монтажные бригады также становятся менее загруженными и могут произвести установку и ремонт кондиционеров не спеша, качественно и в удобное для вас время.

Внутренний блок кондиционера

Монтаж и подключение зимнего комплекта

устройство замедления вращения вентилятора

Прежде чем перейти к рассмотрению вопроса о монтаже и подключении зимнего комплекта на кондиционер, следует отметить, что изначально он предусмотрен для on/off моделей. В инверторных системах надобность в плате управления отпадает, так как вариативность изменения скорости вентилятора уже заложена в модуле управления внешним блоком. В них требуется лишь обогрев дренажа и картера компрессора, то есть установка предполагается в усеченном варианте. Любые монтажные и пуско-наладочные работы начинают с изучения принципиальной схемы подключения зимнего комплекта на кондиционер, которую можно найти в нескольких местах. У большинства устройств она нанесена на плату вариатора или размещена в инструкции установки зимнего пакета, которая прилагается в комплекте к самому устройству.

Особенности

Принципиальная схема не может быть единой для всех, поэтому в каждом отдельном случае используют вариант, рекомендуемый для конкретной модели.

Почему так? Здесь есть много нюансов. Дело в том, что сплит-системы, работающие только на холод не имеют четырехходового клапана, поэтому процесс упрощается. В приборах, работающих в режиме теплового насоса, этот элемент присутствует, что несколько усложняет монтаж и подключение комплекта на кондиционер. В зависимости от количества скоростных режимов вентилятора установка может происходить либо в разрыв фазы, либо в разрыв нейтрали. У некоторых вентиляторов минимальный скоростной режим соответствует минимально возможным оборотам, поэтому установка регулятора вращения вентилятора может быть нецелесообразной.

Обогрев картера компрессора и регулятор вращения

температурный датчик

Итак, установка зимнего комплекта на кондиционер начинается с разбора корпуса наружного блока. Сначала модуль демонтируют, потом снимают с сервисных портов защитные и верхнюю крышки и убирают лицевую панель.

В первую очередь крепят обогрев картера компрессора. Его надевают на нижнюю часть картера, чтобы подогрев масла шел более эффективно. Необходимо обеспечить наличие постоянного напряжения. Это исключит возможность холодного запуска и вспенивания масла. После производят подключение регулятора вращения в разрыв цепи вентилятора. У старт-стопных моделей обычно для этого требуется индивидуальное питание. Оно берется с отдельно проложенного провода.

подключение регулятора

У замедлителя вращения вентилятора есть температурный датчик. Его устанавливают на калач конденсатора, расположенный посредине 1/3 верхней части теплообменника по ходу движения фреона. Здесь происходит их оптимальный контакт, обеспечивающий точное определение температуры конденсации. Сам вариатор устанавливают и запитывают, ориентируясь на принципиальную схему подключения низкотемпературного комплекта на кондиционер, при этом его провода лучше скрепить хомутами из пластика – так будет меньше идти нагрузка на клеммы.

После подключения питания собирают внешний блок, обеспечивая надежное закрепление всех элементов на свои прежние места. Хомутами соединяют провода в один узел, стараясь закрепить их так, чтобы они не соприкасались с корпусом прибора и связуюими магистралями двух блоков. Обязательно проверяют работоспособность регулятора, сначала запустив кондиционер в режиме охлаждения, а потом в режиме обогрева. Показания снимают манометром или термометром.

Обогрев дренажа

Затем устанавливают обогрев дренажа, закрепив его пластиковыми хомутами к дренажному шлангу, и запитывают его. Как правило, если у внешнего блока кондиционера нет питающей клеммы, то вместе с межблочным кабелем прокладывают дополнительный питающий кабель. При наличии питающей клеммы обогрев дренажа, так же, как и обогрев картера компрессора, запитывают с него.

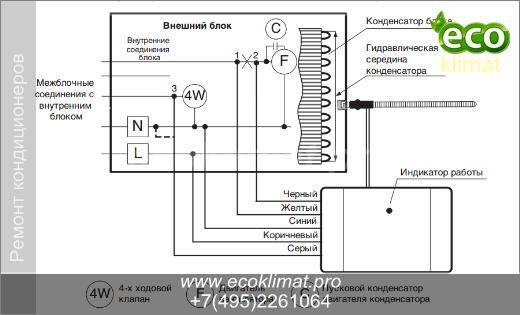

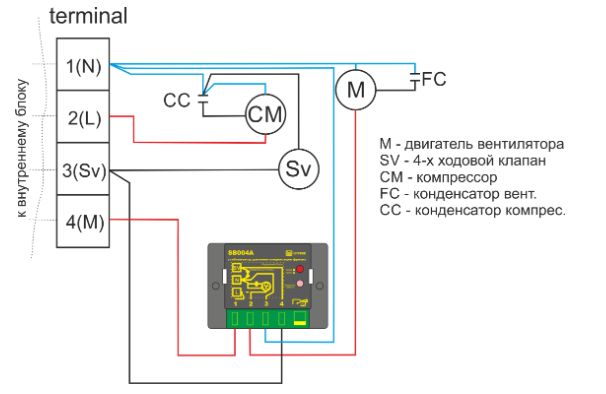

В конце статьи будет дана примерная схема подключения зимнего комплекта, которая подходит для on/off моделей. Для инверторных сплит-систем сначала проводится диагностика оборудования и только потом осуществляется монтаж по подходящей схеме. Некоторые производители выпускают кондиционеры, совмещаемые с зимними комплектами только этой же марки.

После того, как все этапы монтажа окончены, можно запускать кондиционер в эксплуатацию, но для надежной работы в зимнее время обязательно предусматривают еще внешнюю защиту наружного блока. В частном доме его можно поставить в подбалконное пространство, а в условиях многоквартирного дома прибор прячут под специальный навес, перекрывающий прямой доступ осадкам.

Устранение неполадок и нестандартные случаи

РДК не включается

Первое на что хочу обратить внимание — на колодке внешнего блока часто кроме нейтрали есть обозначение L. Но не всегда это линия питания — очень часто это линия включения компрессора, будьте внимательны! На многих кондиционерах питание на внешний блок подаётся только после включения с пульта внутреннего блока

Так что компрессор не будет подогреваться постоянно, а вариатор после отключения внутреннего блока отключится

Не включается вентилятор

После монтажа нашего кондиционера и его включения вентилятор не запустился!

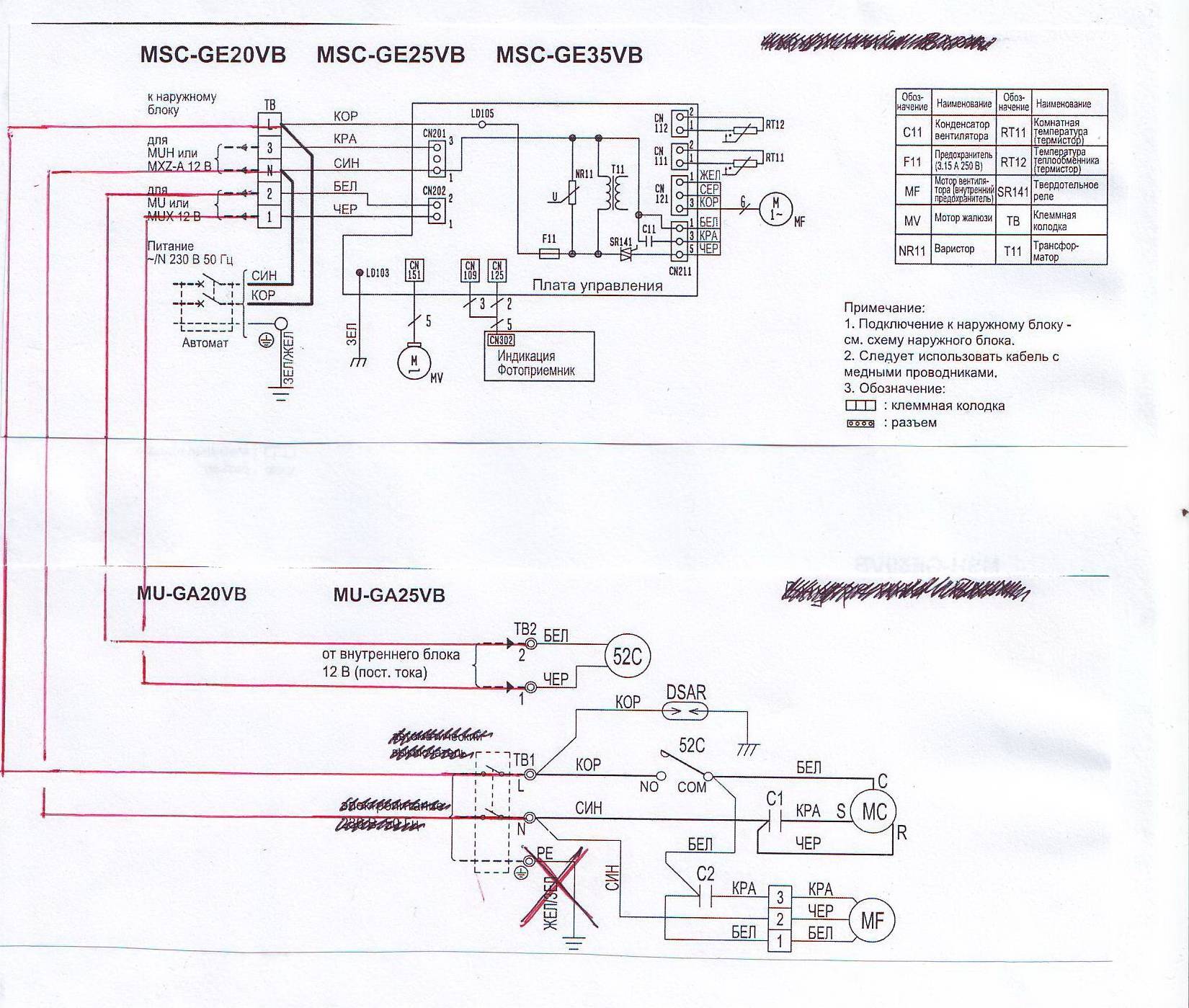

Как некоторые уже заметили — этот блок уже имеет регулировку вращения вентилятора от платы внутреннего блока, для этого на калаче конденсора внешнего блока расположен температурный датчик.

Но его возможностей при температурах ниже -15 гр. Цельсия не хватает, поэтому заказчик устанавливает на них РДК.

Поэтому на вентилятор внешнего блока идёт не напряжение сети 220 В, а искажённое симистором внутреннего блока. Даже если при измерении мультиметр показывает 220 В — РДК всё равно не включит вентилятор.

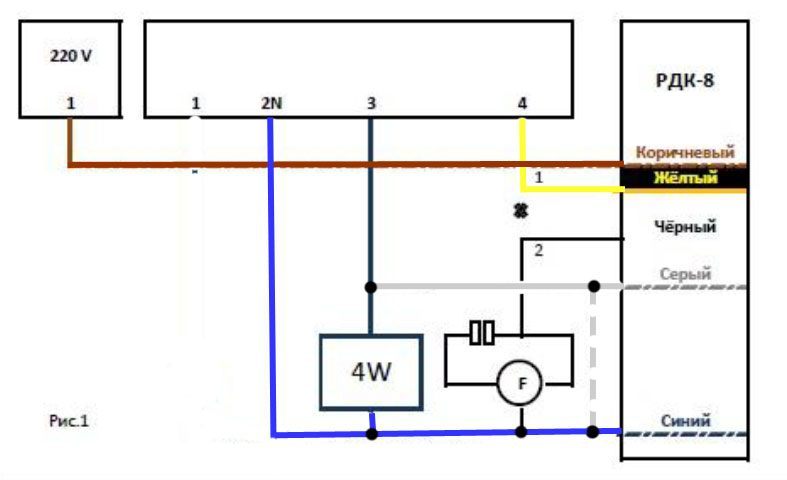

Поэтому жёлтый провод было решено подключить на клемму включения компрессора №2.

Это несколько хуже, но не критично.

Если вентилятор не включился — то необходимо измерить напряжение вольтметром между нейтралью и чёрным проводом РДК, можно при этом погреть датчик, если на улице сильно холодно

Напряжение есть, а вентилятор не крутится — проблема в двигателе вентилятора.

А если индикатор светится, а напряжения нет — неисправен регулятор вращения вентилятора.

Из двигателя выходит много проводов

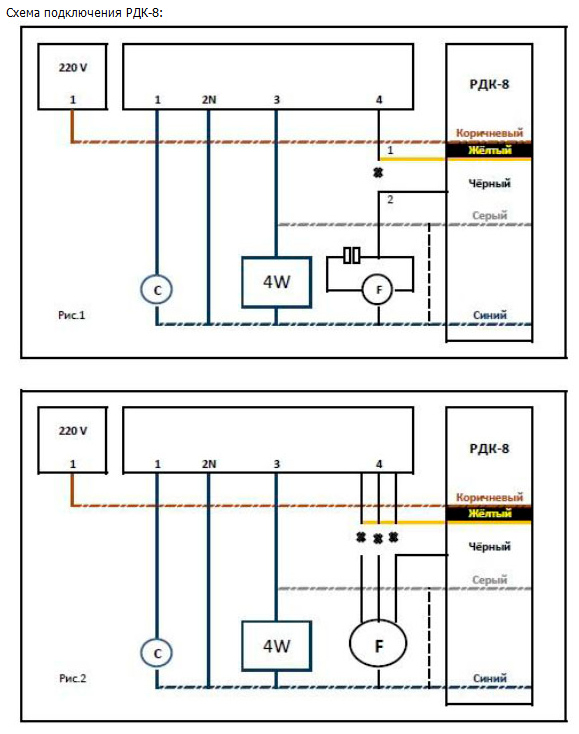

Есть несколько вариантов:

Для пускового конденсатора провода выходят отдельно — обычно они жёлтого и оранжевого цвета, надо их отследить, найти питающий провод и подключить его к РДК.
У двигателя несколько скоростей, обычно они при этом подключены через плату внешнего блока. Подключаются к клеммам, на которых есть надписи «Hi», «Low» — максимальная и низкая скорость.

В этом случае снимаем провод с клеммы «Hi» и подключаем к РДК, провод от вентилятора, идущий на низкую скорость снимаем и изолируем.

Клеммы на плате соединяем вместе и подключаем к чёрному проводу РДК.

Менеджеры компании ответят на все Ваши вопросы, подберут необходимое оборудование и подготовят коммерческое предложение.

Источник

Эксплуатация кондиционера зимой

Работа кондиционера в зимний период имеет свою специфику. Укажем основные неполадки, которыми чревата работа кондиционера зимой.

Эксплуатация кондиционера зимой чревата осложнениями

Кондиционер булькает зимой: подобный звук издает неслившийся конденсат в дренажной трубке, если туда попал воздух. Для устранения достаточно изменить угол изгиба трубки.

Подобные же звуки возникают, если в системе образовались воздушные пробки. Эту проблему самостоятельно не решить: надо вызывать мастера сервисной службы.

Дует из кондиционера зимой – при сильном ветре воздух с улицы попадает в квартиру либо через дренажный шланг, либо через отверстие, через которое проходят трубы. На зиму дренажный шланг (если, конечно, кондиционер не будет использоваться) затыкают тампоном, отверстия можно запенить. Универсальный способ — прикрытие кондиционера с улицы полиэтиленовой плёнкой.

Не включается кондиционер зимой: чаще всего причина — поломка компрессора. Переохлажденная смазка не обеспечила достаточной лубрикации трущихся частей и компрессор заклинило. Ждите лета: может, когда прибор прогреется, компрессор заработает вновь.

Когда из кондиционера дует

Не работает кондиционер зимой иногда и из-за образования ледяной пробки в дренажной системе. Опять-таки для устранения проблемы либо придётся ждать лета, либо вызывать специалиста сервисной службы.

В любом случае хлопот эти проблемы принесут немало. Поэтому ставить эксперименты: включится ли кондиционер зимой или нет, ради досужего любопытства не стоит.

Можно ли устанавливать кондиционер зимой?

Эксперты не советуют. Но зимой ритейлеры сбрасывают до 50% с цены сплит-систем, поэтому соблазн купить кондиционер зимой велик.

Установка кондиционера зимой

Ряд предприятий берется за монтаж кондиционеров зимой. Но при этом, все равно, температура наружного воздуха не должна быть ниже -7ºС, а запускать фреон даже при такой температуре в систему рискованно: могут образоваться микротрещины в охладительном контуре.

Поэтому весной, после зимнего монтажа кондиционера, надо пригласить специалистов сервисной службы для проверки герметичности контура.

Конечно, вышесказанное не относится к моделям, оснащенным приборами для зимнего пуска, и конструкциям, рассчитанным на включение кондиционера на обогрев зимой (см. статью «Зимний комплект для кондиционера: чтобы сплит-система стала всесезонной»).

Как проверить кондиционер зимой: работает или нет после монтажа? – Не иначе, как только используя аппаратуру для зимнего пуска кондиционера. Если ее нет, то ждать до весны.

Состав зимнего комплекта

Нагреватель картера компрессора. При отрицательных температурах наружного воздуха масло в компрессоре становится более вязким (густым), и при запуске электродвигатель компрессора может не справиться с этим, не запуститься и выйти из строя.

Также при низких температурах увеличивается растворимость холодильного агента в масле. Поэтому после запуска компрессора масло с растворенным в нем холодильным агентом начинает перемещаться по масляным каналам компрессора ко всем его поверхностям трения. В процессе работы внутренние части компрессора нагреваются и происходит выкипание холодильного агента из масла. В результате этого в масляном канале может образоваться газовая пробка, и произойти нарушения в системе смазки. Это приведет к заклиниванию компрессора.

Нагреватель картер – это, если говорить простыми словами, небольшой гибкий ТЭН, которым обматывается нижняя часть компрессора (картер). При запуске компрессора в холодное время года автоматика ненадолго включает этот нагреватель. Происходит подогрев масла, что позволяет устранить вышеперечисленные негативные последствия.

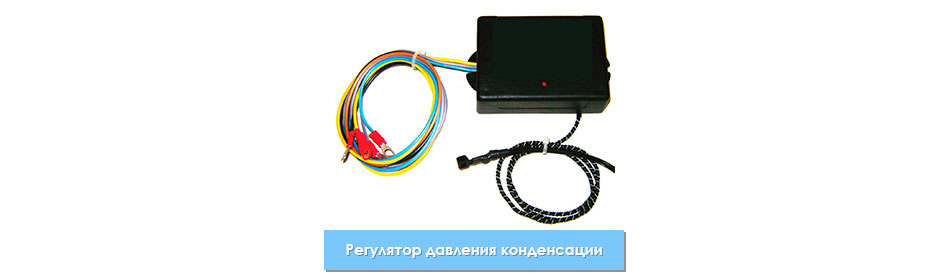

Регулятор давления конденсации (регулятор числа оборотов вентилятора наружного блока). Быстрому охлаждению и конденсации холодильного агента в теплообменнике наружного блока способствуют температура уличного воздуха и интенсивность обдува этого теплообменника вентилятором. При понижении температуры за окном сильный обдув приводит к переохлаждению холодильного агента, по причине чего он далее не сможет вскипеть в теплообменнике внутреннего блока и перейти в газообразное состояние. Это, в свою очередь, приводит к попаданию жидкого холодильного агента в компрессор, и последний может выйти из строя.

Конечно, перед компрессором может стоять отделитель жидкости и в самом компрессоре предусмотрена защита от попадания жидкого холодильного агента. Это может спасти прибор от небольших, временных нарушений, но при постоянной такой работе поломка неизбежна.

Чтобы предотвратить такие последствия, при работе сплит-системы на охлаждение при отрицательных температурных значениях наружного воздуха устанавливают регулятор давления конденсации, который с понижением температуры начинает уменьшать обороты двигателя осевого вентилятора наружного блока. Этим обеспечиваются постоянное давление и температура конденсации, что не позволяет холодильному агенту сильно переохлаждаться. В конечном итоге при достижении критической температуры наружного воздуха вентилятор перестает вращаться вообще.

Такое изменение обдува теплообменника наружного блока уже предусмотрено в конструкции инверторных сплит-систем. Именно поэтому дополнительная установка регулятора давления конденсации в инверторных системах невозможна. Простыми словами в инверторные кондиционеры зимний комплект НЕЛЬЗЯ установить. А вот в кондиционеры, работающие по схеме включено/выключено, зимние комплекты установить МОЖНО.

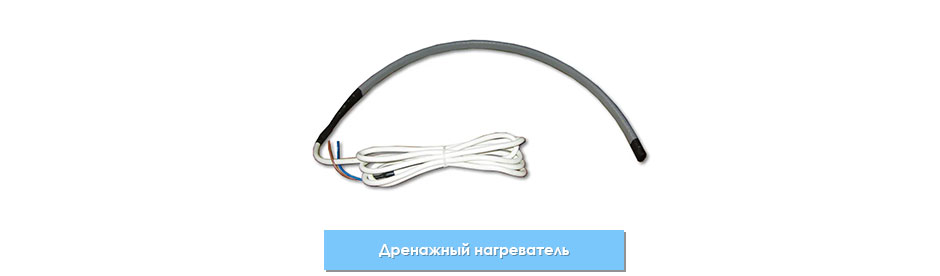

Подогрев слива дренажа. При работе сплит-системы на охлаждение на теплообменнике внутреннего блока неизбежно образуется конденсат, который стекает в поддон, откуда он должен удаляться на улицу или в канализацию. В первом случае часть дренажного трубопровода будет находиться снаружи здания, в том числе зимой, при отрицательной температуре. В этом случае стекающая вода будет замерзать, создавая ледяную пробку, и ее удаление из внутреннего блока прекратится. Со временем поддон переполнится, и вся вода будет вытекать внутрь помещения.

Чтобы этого избежать, внутрь дренажного трубопровода прокладывается нагреватель (условно говоря, кусок теплого пола). Именно нагреватель дренажа не позволит замерзнуть воде и создать в нем ледяную пробку. В случае вывода конденсата в канализацию весь дренажный трубопровод будет находиться постоянно при положительной температуре и дренажный нагреватель не обязателен.

Зимний комплект Неоклима для работы в мороз | Комплект на кондиционер для обогрева

Дата:06.09.2018

Как известно, практически каждый современный кондиционер способен не только охлаждать помещение, но и наоборот — обогревать его. Но абсолютно любой кондиционер имеет пороги минимальной температуры при который может работать в разных режимах.

Например, в режиме «охлаждения» минимум +18°С, а в режиме «обогрева» — −7°С. Это стандартные температуры для неинверторных кондиционеров.

Что касается инверторных — ситуация немного другая. Такие кондиционеры на обогрев могут работать и до −25°C. И хорошо, когда сплит система с завода имеет возможность работы на обогрев при больших минусовых температурах.

А как правило, если использовать сплит системы за пределами установленного диапазона t°С — значительно сократится производительность, а то и вовсе оборудование сломается. Конечно, производители не рекомендуют и пробовать включать систему в не разрешенном техническими характеристиками диапазоне температуры, так как, при поломке, никакая гарантия в таких ситуациях будет недействительна.

Кондиционеры на обогрев сегодня

На сегодняшний день, все чаще, зимой, используют кондиционеры на обогрев помещения. Но в некоторых случаях требуется и охлаждение круглый год, например, серверные комнаты или различные лаборатории.

Следовательно, для этих, двух разных задач, требуется разные низкотемпературные наборы.

Стоит также обратить внимание, что кондиционер в режиме обогрева значительно экономней по потреблению электроэнергии чем обогреватель. Электрообогреватель выдает столько тепла, сколько потребляет, например, 2 кВт тепла = 2 кВт потребленного электричества. В то время как сплит система выдает намного больше тепла, чем потребляет энергии, и разница может составлять порядка 200%

В то время как сплит система выдает намного больше тепла, чем потребляет энергии, и разница может составлять порядка 200%.

Для таких случаев и был разработан набор специальных устройств, так называемый «зимний комплект» кондиционера. Данное оборудование позволяет сплит системе увеличить диапазон рабочей температуры в зимний период.

Рассмотрим из чего состоит низкотемпературный зимний комплект для работы кондиционера на обогрев:

Подогрев картера компрессора наружного блока кондиционера (поддерживает температуру внутри компрессора на таком уровне, при которой фреон может переходить с жидкого состояния в газовое, а также обеспечивает мягкий старт работы компрессора);
Подогрев дренажа внешнего блока (предотвращает замерзание поддона и вентилятора во внешнем блоке);
Термостат (включает и отключает зимний низкотемпературный комплект в моменты необходимости).

А для работы сплит системы на охлаждение при низкой температуре ко всему вышеперечисленному добавляется:

Регулятор оборотов вентилятора (используется для плавной остановки вентилятора при низких температурах наружного воздуха, таким образом, предотвращая обмерзание и увеличивает производительность кондиционера).

Данный комплект подойдет к любому кондиционеру, любого производителя

Важно качественно и правильно установить набор в систему

Купить низкотемпературный комплект для кондиционера

Компания Neoclima представляет зимний комплект в Украине, с доставкой 1-2 дня. Для заказа свяжитесь с нами по телефону 0-800-50-70-25, либо отправьте запрос онлайн, через сайт.

Также наши менеджеры смогут проконсультировать и ответить на все Ваши вопросы, касающиеся, оборудования ТМ Neoclima.

Как установить низкотемпературный комплект

Производить монтаж дополнительных опций должен специалист с опытом, поскольку неправильное подключение может привести к серьезным поломкам.

Низкотемпературный комплект, как его еще называют, является универсальным для всех неинверторных кондиционеров. А вот для большинства инверторных моделей регулятор не требуется, и основные производители сплит-систем предлагают собственные дополнительные опции для работы при низких температурах. Установку зимнего комплекта конечно удобнее производить на снятом внешнем блоке, поскольку к нему необходим полный доступ. При этом разбирается его корпус и производится подключение:

Одеваем нагревательный тэн на картер компрессор примерно 5 см от низа. Подключаем его питание желательно через термостат или ставим отдельный автомат.
Блок регулятора давления прикручиваем на свободную стенку корпуса ближе к соединительным колодкам внешнего блока так, чтобы был доступ для его регулировки. Подсоединяем регулятор согласно его схеме. Подключаем его нагрузку «в разрыв» проводу управления вентилятором. Подключаем дополнительный провод регулятора к проводу управления четырехходовым клапаном. Подключаем «питание» регулятора. Далее необходимо правильно установить температурный датчик на радиаторе (теплообменнике) для точного определения температуры. От этой операции будет зависеть вся работа регулятора. Датчик должен стоять на среднем «калаче» радиатора (определяем визуально середину теплообменника). Крепим датчик с помощью хомута (для теплового контакта лучше использовать термопасту и теплоизоляцию).
Дренаж должен выходить на улицу отдельно от остальных коммуникаций (т.е. сверлим отдельное отверстие). На выходе дренажа можно использовать медную трубку, к которой изолентой приматываем нагревательный элемент. Так же возможно применение нагревателя с металлопластиковой трубкой в термофлексе.

В настоящее время существует множество разных зимних пакетов. К ним прилагается подробная инструкция, с помощью которой осуществляем подключение. Надеюсь, что кому-то наша статья была полезна!

Нагреватель дренажный 0.5м+1м

Нагреватель картера 50 Вт

Регулятор давления конденсации РДК-8.4

500 р.
900 р.
2400 р.

Работы по установке зимнего комплекта

На месте	Выезд
3000 р.	4000 р.

Зимний комплект для бытового кондиционера позволяет климатическому оборудованию функционировать при низких температурах, превращая его таким образом в универсальное устройство. Теперь я расскажу подробнее, как осуществляется этот процесс.
