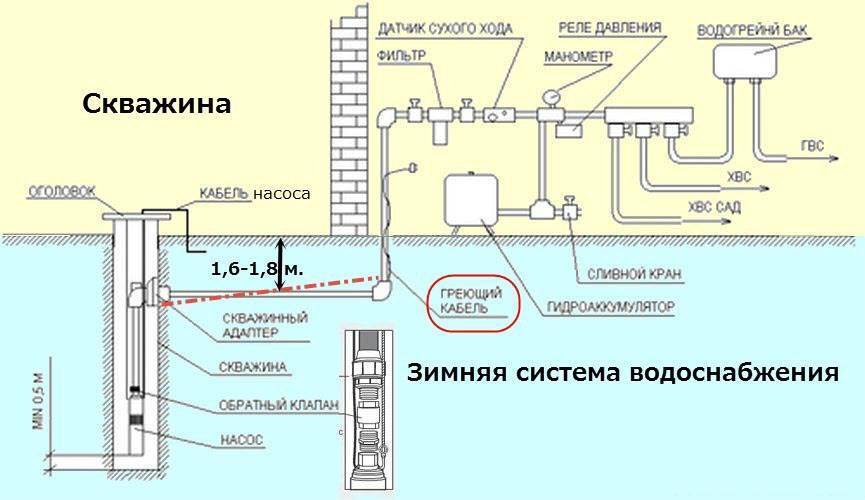

Что из себя представляет зимний вариант прокладки водопровода из колодца в дом

Прокладка труб и использование простой насосной станции выглядит следующим образом

От колодца прокладывают наружный водопровод, для этого копают траншею глубиной не менее 1,5-2 метра (насколько промерзает почва). Обязательно трубу утепляют. В кольцах колодца делают на глубине траншеи отверстие, которое должно быть равным по диаметру с диаметром (габаритами) скважинного адаптера. Такое же отверстие делают и в фундаменте или прокладывают под ним.

Состоит трубопровод из 2 частей:

I – от адаптера в колодец. На этой ветке ставят эжектор, фильтр, обратный клапан, не дающий выливаться воде в колодец.

II – от адаптора к подвалу и всасывающему патрубку на насосе, который монтируется в подвале. Шаровым краном разделяют торец трубопровода и патрубок насоса.

После обертывания подземной трубы пенопластом или чехлом из вспененного полипропилена, траншею закапывают.

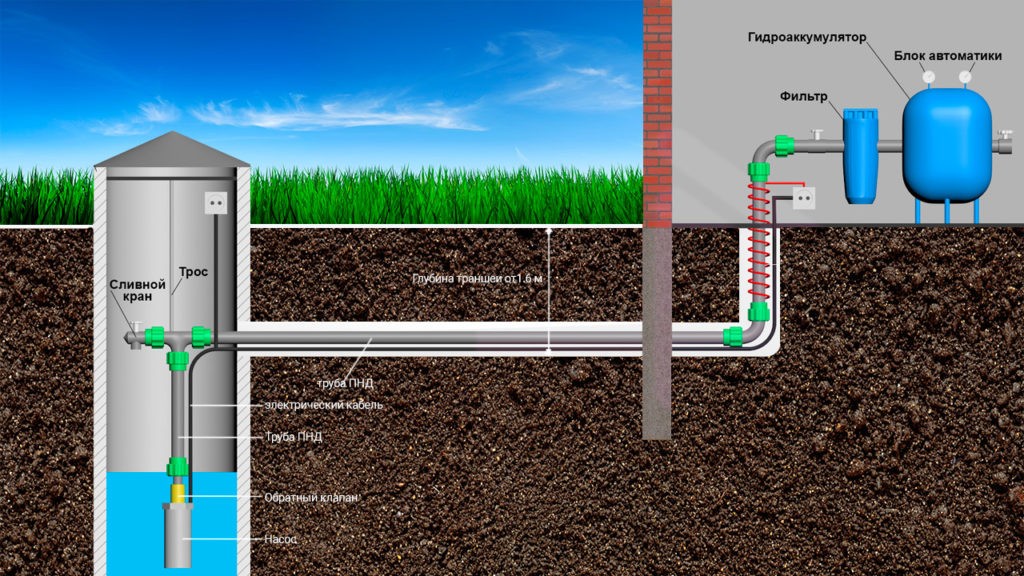

Схема водоснабжения «погружной насос-колодец»

Особенности колодезного водоснабжения

Обычно колодец загородного дома на земельных участках выкапывают глубиной до первого водоносного слоя, при этом большинство источников имеют следующие эксплуатационные и технические характеристики:

• Колодцы копают вручную и механизированным способом при помощи тяжелой техники, использующей крупногабаритные буры или коронки. Глубина колодезных шахт варьируется в диапазоне от 5 до 35 м. Они могут доходить не только до первого, но и второго или даже третьего водоносных горизонтов.
• Из-за малой глубины давление массы грунта на водоносные пласты не столь велико, как в скважинах. Поэтому дебит колодцев не столь высок (редко выше 1-го кубического метра в час) и способен обеспечить водоснабжение с большими перерывами или ограниченного числа проживающих (обычно не более 1 человека).
• Использование электронасосов в колодцах нередко приводит к поднятию с дна илистых отложений и мелких песчаных частиц. Поэтому в магистраль водопровода обязательно ставят фильтры грубой и тонкой очистки от песка.
• Первый водоносный слой подвержен загрязнению поверхностными и грунтовыми водами, поэтому качество колодезной воды в густонаселенной местности невысоко. Чтобы избежать загрязнения, колодцы рекомендуется располагать на большем удалении от экологически опасных объектов, чем скважины.
• Для защиты от заиливания колодцы нуждаются в периодической чистке один или два раза в год.
• Водное зеркало в колодцах подвержено сезонному изменению, в жаркое время года уровень воды может сильно понижаться.
• В отличии от скважин с водозабором только с помощью насосного оборудования, колодцами можно пользоваться при отсутствии электроэнергии.
• В районах с холодным климатом в источниках с высоким водным уровнем приходится применять меры по их утеплению.

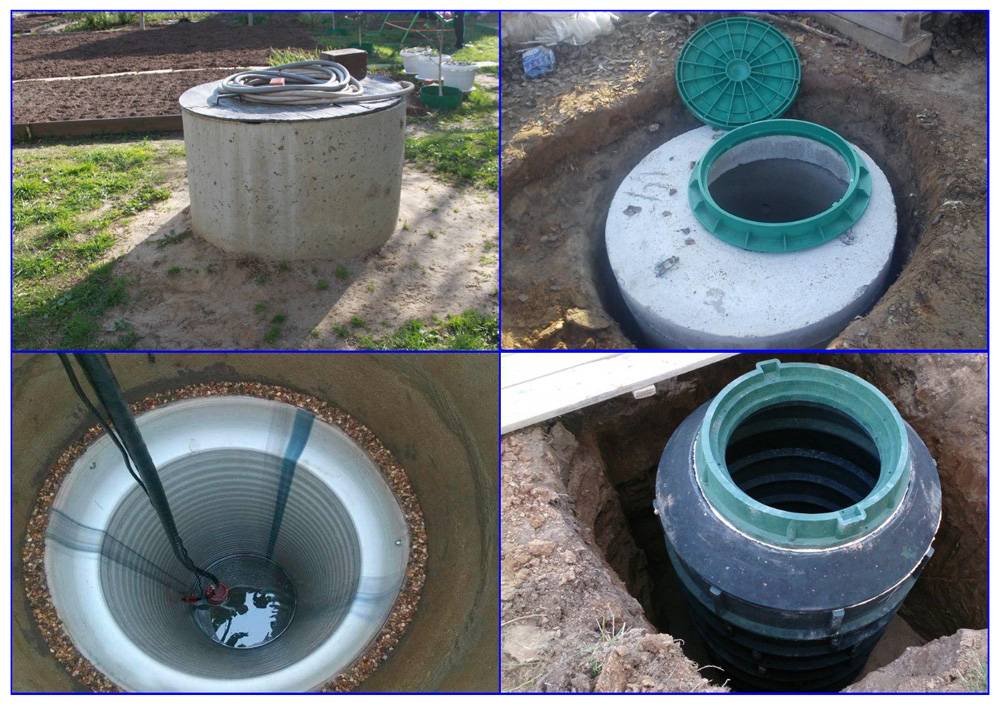

Рис. 2 Разновидности колодцев

Как обеспечить напор воды в трубопроводе?

Для нормальной работы сантехники и бытовых приборов требуется поддержание определенного напора воды в трубопроводе. Для достижения заданного уровня давления в водопроводе на чердаке размещают водонапорный бак или гидроаккумулятор. В колодце монтируют водозаборник с сеткой для фильтрации и обратный клапан. Список основного оборудования может дополнить накопительный водонагреватель, обеспечивающий наличие горячей воды в достаточном объеме. Воду подают в водопроводную систему посредством насоса, рассчитанного на автоматическое отключение при снижении давления и включение при восстановлении рабочих параметров.

Расчет объема водонапорного бака предусматривает суточный расход воды на каждого человека, постоянно проживающего в помещении, равный 50 л. Учитывается необходимость в запасе воды для тушения пожара. Гидроаккумулятор подбирают с учетом суточного расхода воды на каждый кран по 20 л.

Устройства для подачи холодной и горячей воды компактно размещают в подвале или подсобке. Перед всеми типами оборудования, применяемого для подключения водопроводной системы, подключают запорные краны. Это способствует отключению приборов от системы для проведения ремонтных работ или их замены без снижения уровня водоснабжения помещения.

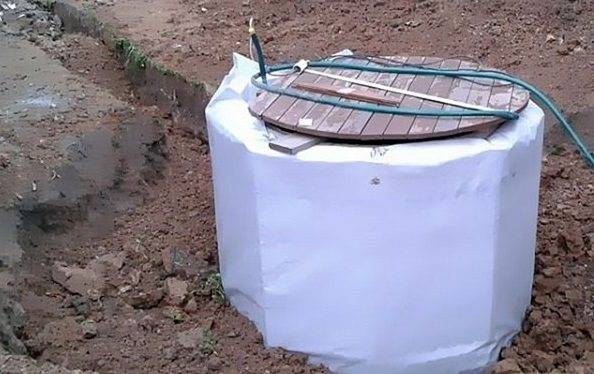

Способы теплоизоляции колодца

Своевременное утепление зимнего колодца поможет избежать проблем с промерзанием подземного участка шахты. Образование ледяной корки приводит к негативным последствиям:

• выходит из строя насос и другое оборудование;
• лед оказывает давление на стенки бетонных колец, вызывая образование трещин.

Монтаж пенополистирола

Утеплить конструкцию можно плитами пенополистирола или другого материала с аналогичными свойствами. Для эффективности изоляции кольца откапываются на глубину до 1,5 м, а затем обклеиваются утеплителем и засыпаются землей. Такой вариант имеет несколько преимуществ:

• доступная стоимость;
• долговечность;
• пенопласт устойчив к влаге и гниению.

Для утепления колодца используют пенополистирол

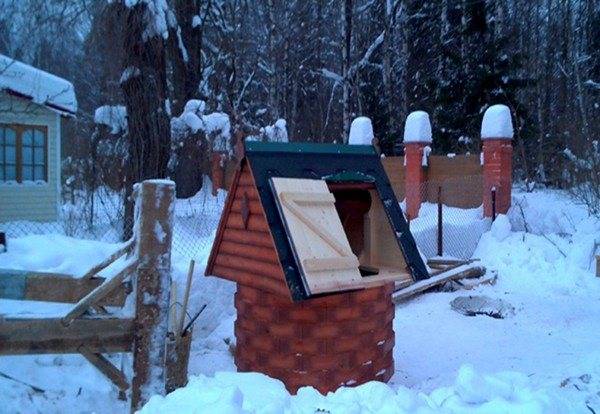

Изготовление колодезного домика

Монтаж деревянного колодезного домика действенный, но дорогостоящий метод утепления. Дерево служит хорошим изолятором тепла, исключая риск промерзания верхней части шахты. Оригинальная деревянная конструкция кроме практического использования служит декоративным украшением дачного участка.

Такой домик — один из вариантов утепления источника водоснабжения

Напыление полиуретана

Один из методов защиты источника от зимних морозов – напыление на наружную часть ствола полиуретановой пены. Получается прочный монолитный слой, надежно защищающий бетонные кольца от холода. Работа довольно трудоемкая, придется откопать шахту на 1,5-2 м, а после застывания пены снова засыпать.

Напыление полиуретана

Делаем гидроизоляцию сооружения

Подведение водоснабжения от колодца или скважины к даче или загородному дому требует обязательной гидроизоляции водозаборного сооружения. Это необходимо сделать по нескольким причинам:

• Прежде всего, со временем из-за нарушения герметизации швов в любой колодец могут начать попадать загрязнённые грунтовые воды (верховодки), сточные, талые и осадочные воды, продукты разложения органики, грунтовые соли и щёлочи, химикаты, бактерии. Такие протечки могут привести к тому, что воду из колодца нельзя будет использовать для питья. То же самое касается и скважины.
• Дополнительная гидроизоляция стенок бетонного колодца поможет защитить конструкции от разрушения под действием грунтовых кислот и солей.

Наружную гидроизоляцию бетонных колец нового колодца можно сделать на этапе его строительства обмазочным способом и несколькими слоями рубероида или при помощи проникающих составов. Старый колодец откапывают на глубину 3-4 м и изолируют с внешней стороны рубероидом на гудронных мастиках.

Выбор источника воды

Центральная водопроводная магистраль

Наиболее простой способ обустройства водопровода в доме – подключение домика к уже существующему водопроводу. Однако перед этим необходимо убедиться, что давления жидкости достаточно, чтобы удовлетворить нужды внутренней инженерной сети. В этом вам поможет таблица водоотдачи водопроводной сети.

Плюс подобного решения – простота и скорость монтажа. Понадобится лишь приобрести фитинги, запорную арматуру и трубы. Вся система подключается к центральной трубе через учетное оборудование, наличие которого предусматривает инструкция по эксплуатации коммунальных систем общего пользования, после чего производится внутренняя разводка.

Если водоотдача водопроводных сетей вашего дачного поселка недостаточна, нужно будет приобрести дополнительный насос, увеличивающий давление и другое дополнительное оборудование.

Подключая дачу к центральному водопроводу, убедитесь, что вода будет подаваться под нужным давлением

Колодец

Другой распространенный источник забора жидкости – шахтный колодец. Его копают самостоятельно без использования сложной инженерной техники. Но сконструировать такое гидротехническое сооружение возможно только в том случае, если водоносный горизонт залегает не ниже 10 метров.

Положительными сторонами использования колодца является простота монтажа и обслуживания. Отрицательными – небольшой объем поставляемой воды. Потребности даже небольшой семьи из четырех человек обычный колодец вряд ли сможет полностью удовлетворить. А о запросах бытовой техники – стиральных и посудомоечных машин – и говорить не приходится.

Для забора воды из рассматриваемого гидротехнического сооружения подойдет стандартный поверхностный насос, стоимость которого невысока. Если предполагается круглогодичное использование сети водопровода, необходимо монтировать оборудование в специальном утепленном помещении.

Колодец – простой способ обеспечения домика водой

Скважина

Используется в тех случаях, когда водоносный горизонт залегает глубоко. Для обустройства такого гидротехнического сооружения необходимо спецоборудование – буровая установка. Ее аренда, а также услуги специалистов стоят достаточно дорого.

Но взамен вы получаете источник большого количества качественной питьевой воды, который может функционировать в течение всего года.

Скважина – самое эффективное, но дорогое гидротехническое сооружение

Монтаж трубопровода

Чтобы водоснабжение зимой не прекратилось из-за ледяной пробки, трубы укладывают ниже отметки промерзания или выполняют их утепление. Первый способ требует выкопать канаву глубиной до 1,5 м. На дно траншеи насыпается песчаный слой высотой в 10 см, он обеспечит стабильность грунта. Лучше выбирать трубы из полипропилена, этот материал не подвержен коррозии как сталь и не боится давления как полиэтилен. Среди плюсов изделий:

• небольшой вес;
• долговечность;
• доступная стоимость.

Они укладываются под уклоном в 3 см на 1 м, направленны в сторону колодца. Оптимальный диаметр труб 32 мм.

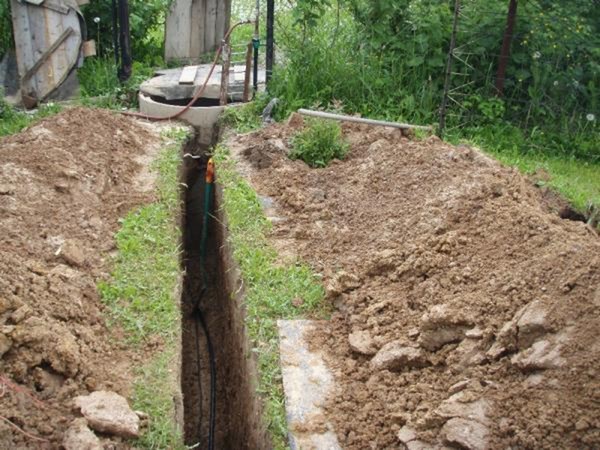

Траншея трубопровода

Разводка труб в доме выполняется одним из 2-х способов:

1. Последовательный – основная магистраль проходит по всей даче, а от нее подключаются точки забора воды. Система используется для построек с небольшим количеством жильцов 2-3 человека.
2. Коллекторный – к каждому сантехническому прибору подходит отдельная труба. Метод позволяет удерживать везде одинаковое давление.

Глубина прокладки трубопровода зимнего водоснабжения

Она зависит от региона. Например, в СПб и Москве расчетная глубина составляет 1,2-1,4 метра, трубу прокладывают на 30 см ниже. Однако в реальности грунт промерзает так глубоко только в жестких условиях: на участке песок, грунтовые воды высоко, снега нет или его чистят. Часто грунт глубоко промерзает под домом, если тот стоит на сваях или столбчатом фундаменте.

Реальная глубина промерзания в этих регионах редко превышает 60 см в глубину. Но мы все равно прокладываем трубу на глубине 1,5 метра, и контролируем этот момент по фотоотчету монтажника.

Если вы не знаете нормативную глубину промерзания грунта, ее можно вычислить по формуле. Ее вы найдете в документе СП 22.13330.2011:

5.5.3 Нормативную глубину сезонного промерзания грунта dfn, м, при отсутствии данных многолетних наблюдений следует определять на основе теплотехнических расчетов. Для районов, где глубина промерзания не превышает 2,5 м, ее нормативное значение допускается определять по формуле:

где Mt — безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по СНиП 23-01, а при отсутствии в нем данных для конкретного пункта или района строительства — по результатам наблюдений гидрометеорологической станции, находящейся в аналогичных условиях с районом строительства; d0 — величина, принимаемая равной для суглинков и глин 0,23 м; супесей, песков мелких и пылеватых — 0,28 м; песков гравелистых, крупных и средней крупности — 0,30 м; крупнообломочных грунтов — 0,34 м. Значение d0 для грунтов неоднородного сложения определяют как средневзвешенное в пределах глубины промерзания. Нормативная глубина промерзания грунта в районах, где dfn > 2,5 м, а также в горных районах (где резко изменяются рельеф местности, инженерно-геологические и климатические условия), должна определяться теплотехническим расчетом в соответствии с требованиями СП 25.13330.

Рассчитаем нормативную глубину промерзания в Санкт-Петербурге. Открываем СП 131 13330.2012, таблицу 5.1: Средняя месячная и годовая температуры воздуха. Там указано, что в Петербурге средняя минусовая температура сохраняется в течение четырех месяцев: декабрь (-3,9°C), январь (-6,6°C), февраль (-6,3°C), март (-1,5°C). Складываем эти значения и вычисляем корень. Получается 4,3. Умножаем это на d0.

Для глин: 4,3х0,23 = 0,99.

Для супесей и мелких песков: 4,3х0,28 = 1,2.

0,99 и 1,2 – это нормативная глубина промерзания в метрах.

По Москве цифры будут такими:

Для глин: 4,8х0,23 = 1,1.

Для супесей и мелких песков: 4,8х0,28 = 1,3.

Как смонтировать сливной клапан правильно?

Сливной клапан лучше устанавливать ниже промерзания грунта, то есть на глубине 1,5-2 метра. Если клапан устанавливаете в скважине, то монтируете его ближе к адаптеру или оголовку, если в колодце – ближе к сгибу. Последовательность монтажа такая:

• В ПНД трубе просверливают отверстие между адаптером и насосом
• Фиксируют клапан с помощью двух съемных частей седелки и монтажных винтов.
• Уплотнительное кольцо устанавливают между отверстием и седелкой.

Можно в колодце установить самодельный сливной кран:

— Установить в колодце тройник или седелку с краном.

— Присоединить к шаровому крану-бабочке полипропиленовую трубу 20 мм через переходную муфту 32-20 мм.

— В муфте с нижней стороны сделать болгаркой прорезь.

— Трубу, которая выполняет роль штока, смонтировать в колодце с помощью сантехнических хомутов. Чтобы надежно зафиксировать трубу, между зажимами необходимо установить две дополнительных муфты для упора. Это делают, чтобы самодельный шток не «гулял» по вертикали и не слетел с крана.

Однако у такого зимнего вентиля есть проблемы – шаровые краны закисают, через какое-то время он может не повернуться. Рекомендуем периодически, например, раз в месяц, открывать и закрывать кран.

Как провести воду в дом из колодца

Сама водопроводная сеть разбивается на две части: внешняя и наружная.

К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней  труба, входящая в дом, и ее разводка по потребителям.

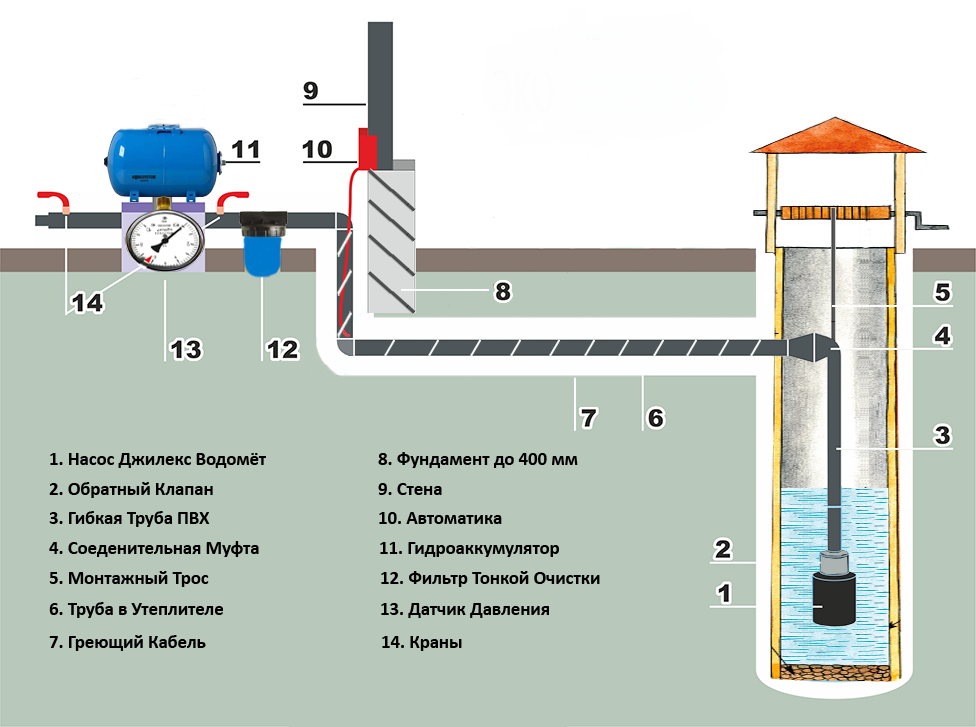

Схема устройства водоснабжения из колодца

С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.

Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.

Устройство ввода

Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.

Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.

Узел ввода трубы в дом

Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.

Вариант 1 — Установка накопительного бака

Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.

В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.

Накопительный бак

И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.

Вариант 2 — Установка насосной станции

Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

Насосная станция

Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.

Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.

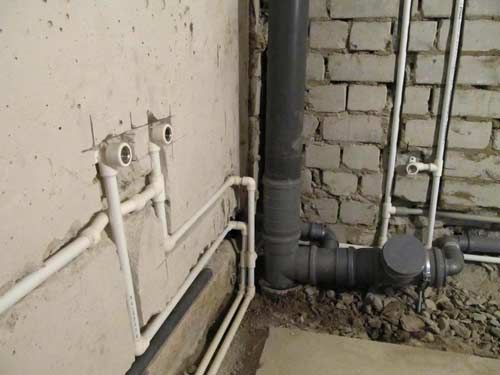

Разводка труб водоснабжения

Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.

Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).

Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.

Прокладка труб ниже глубины промерзания почвы

Целесообразно использовать этот способ лишь в том случае, если глубина промерзания грунта не превышает 1,5 метров. Это самый бюджетный и простой в реализации метод, однако и он имеет недостатки.

Чаще всего возникают сложности с выбором труб: полиэтиленовые трубы низкого давления применять нельзя, поскольку масса грунта приведет к растрескиванию материала, а металл подвергается коррозии. Другие недостатки:

• При установке системы требуется проводить большое количество земельных работ.
• Трудности в поисках поврежденных участков автономной магистрали.
• Если глубина траншеи будет меньше уровня промерзания почвы, вероятность повреждения целостности трубопровода значительно возрастает.

Схема водоснабжения в доме

Схему прокладки трубопровода выполняют двумя способами:

• последовательным;
• коллекторным.

Первый вариант применяют в небольших домах с малым количеством потребителей (1-2). При большем количестве жильцов появляются неудобства в виде одновременного включения нескольких водоразборных точек и снижения давления. В результате на самом удаленном участке подача воды очень слабая. Коллекторная схема разводки предусмотрена для обеспечения качественного напора воды у всех потребителей.

Особенности последовательной схемы

При последовательной схеме трубы проводят от общего стояка ко всем точкам потребления: кранам, душу, смесителям и пр. От стояка с вентилями отводят две основных магистрали:

• холодного водоснабжения;
• ГВС.

А от них с помощью тройников трубы отводят по точкам потребления.

К положительным характеристикам относят минимальный расход материалов и быстрый монтаж. Однако, зависимость потребителей воды друг от друга имеет ряд недостатков:

• перепад давления при одновременном включении нескольких точек водопотребления;
• невозможность перекрывания одного потребителя без отключения воды по всей системе;
• не всегда возможно удобное размещение тройников в санузле.

Важно! На каждой ветке допускается дополнительный монтаж отдельного крана, позволяющего производить ремонтные работы или обслуживание сети без ее полного отключения. Это условие регламентирует СНиП 2.04.01-85, п

10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети.

На рисунке рассмотрена типовая схема «А», состоящая из ряда элементов:

1. водорозетки для питания стирального оборудования;
2. водорозетки для подсоединения смесителя умывальника;
3. водорозетки – планки крана ванны;
4. уголка;
5. тройника;
6. обратного клапана;
7. водомера горячего потока воды (ГВС);
8. водомера холодной воды (ХВС);
9. редуктора давления потока;
10. фильтрующего элемента для грубой очистки;
11. отсечного крана;
12. стояка ГВС и ХВС.

Коллекторная система

Устройство коллектора представлено одним вводом и определенным количеством выводов, определяющих число точек водопотребления.

1. при снижении давления воды в системе, на все включенные потребители подается одинаковое количество воды;
2. сосредоточенность в одном месте всех приборов управления (вентилей, манометров и пр.) обеспечивается на выходном отверстии коллектора, в специальном коллекторном шкафу, этот принцип конструкции обеспечивает максимальный уровень комфорта при уходе и ремонтных работах системы;
3. все отводы коллектора оснащают регулятором давления, обеспечивая возможность регулировки напряжения в заданном приборе. В последовательной разводке этот режим может вызвать ряд затруднений.

Среди недостатков отмечают большое количество разводок. Это отражается на объеме затрат на трубы и монтажные работы. Для нивелирования эстетических характеристик коллекторную разводку производят «скрытым» способом.

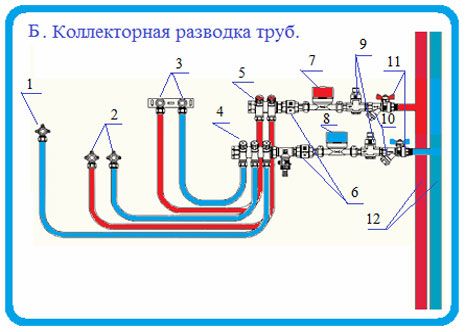

Схема коллекторной разводки «Б» представлена:

1. водорозеткой для питания стирального оборудования;
2. водорозеткой для подсоединения смесителя умывальника;
3. водорозеткой – планкой крана ванны;
4. коллектором для холодной воды;
5. коллектором для ГВС;
6. клапаном обратным;
7. водомером ГВС;
8. водомером ХВС;
9. фильтром для грубой очистки.
10. краном отсечным;
11. стояком ГВС и ХВС.

Схема разводки определяет способ прокладки труб. Например, если главная магистраль проведена через санузел, а на кухне размещена обратка, следует подключит умывальник и посудомоечную машину по последовательной схеме, а схема в ванной комнате определяется количеством потребителей.

Схема водоснабжения в доме

Схему прокладки трубопровода выполняют двумя способами:

• последовательным;
• коллекторным.

Первый вариант применяют в небольших домах с малым количеством потребителей (1-2). При большем количестве жильцов появляются неудобства в виде одновременного включения нескольких водоразборных точек и снижения давления. В результате на самом удаленном участке подача воды очень слабая. Коллекторная схема разводки предусмотрена для обеспечения качественного напора воды у всех потребителей.

Особенности последовательной схемы

При последовательной схеме трубы проводят от общего стояка ко всем точкам потребления: кранам, душу, смесителям и пр. От стояка с вентилями отводят две основных магистрали:

• холодного водоснабжения;
• ГВС.

А от них с помощью тройников трубы отводят по точкам потребления.

К положительным характеристикам относят минимальный расход материалов и быстрый монтаж. Однако, зависимость потребителей воды друг от друга имеет ряд недостатков:

• перепад давления при одновременном включении нескольких точек водопотребления;
• невозможность перекрывания одного потребителя без отключения воды по всей системе;
• не всегда возможно удобное размещение тройников в санузле.

Важно! На каждой ветке допускается дополнительный монтаж отдельного крана, позволяющего производить ремонтные работы или обслуживание сети без ее полного отключения. Это условие регламентирует СНиП 2.04.01-85, п. 10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети

10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети.

На рисунке рассмотрена типовая схема «А», состоящая из ряда элементов:

1. водорозетки для питания стирального оборудования;
2. водорозетки для подсоединения смесителя умывальника;
3. водорозетки – планки крана ванны;
4. уголка;
5. тройника;
6. обратного клапана;
7. водомера горячего потока воды (ГВС);
8. водомера холодной воды (ХВС);
9. редуктора давления потока;
10. фильтрующего элемента для грубой очистки;
11. отсечного крана;
12. стояка ГВС и ХВС.

Коллекторная система

Устройство коллектора представлено одним вводом и определенным количеством выводов, определяющих число точек водопотребления.

1. при снижении давления воды в системе, на все включенные потребители подается одинаковое количество воды;
2. сосредоточенность в одном месте всех приборов управления (вентилей, манометров и пр.) обеспечивается на выходном отверстии коллектора, в специальном коллекторном шкафу, этот принцип конструкции обеспечивает максимальный уровень комфорта при уходе и ремонтных работах системы;
3. все отводы коллектора оснащают регулятором давления, обеспечивая возможность регулировки напряжения в заданном приборе. В последовательной разводке этот режим может вызвать ряд затруднений.

Среди недостатков отмечают большое количество разводок. Это отражается на объеме затрат на трубы и монтажные работы. Для нивелирования эстетических характеристик коллекторную разводку производят «скрытым» способом.

Схема коллекторной разводки «Б» представлена:

1. водорозеткой для питания стирального оборудования;
2. водорозеткой для подсоединения смесителя умывальника;
3. водорозеткой – планкой крана ванны;
4. коллектором для холодной воды;
5. коллектором для ГВС;
6. клапаном обратным;
7. водомером ГВС;
8. водомером ХВС;
9. фильтром для грубой очистки.
10. краном отсечным;
11. стояком ГВС и ХВС.

Схема разводки определяет способ прокладки труб. Например, если главная магистраль проведена через санузел, а на кухне размещена обратка, следует подключит умывальник и посудомоечную машину по последовательной схеме, а схема в ванной комнате определяется количеством потребителей.

Рекомендации к выбору подходящего оборудования

В зависимости от того, какая будет использоваться система водоснабжения на даче, набор комплектующих элементов также будет отличаться. Ознакомьтесь с некоторыми рекомендациями профессионалов перед самостоятельным выбором, чтобы исключить финансовый перерасход и обеспечить при этом надежность системы и ее длительный период эксплуатации.

Какие выбрать трубы

Вид этого элемента системы напрямую зависит от предъявляемых требований к надежности и долговечности. Выбор вам предстоит сделать из следующих вариантов:

Какой выбрать насос

Водопровод на даче вряд ли получится оформить без насосной системы. Именно при помощи такого оборудования совершается быстрый водозабор в нужном объеме. При выборе подходящего типа, учтите следующие особенности:

Заключение

Чтобы избежать замерзания воды в трубах зимой, нужно уложить их ниже глубины промерзания с обратным уклоном, а в местах выхода на поверхность тщательно изолировать. Если условия участка не позволяют выполнить эти мероприятия, утепление проводится по всей длине трубопровода. Применяется теплоизоляция «скорлупами» из ППУ или ППС, прокладка коммуникаций в готовой оболочке, метод «труба в трубе», окрашивание термокраской.

Предотвратить закупорку льдом уличных кранов помогут специально разработанные конструкции с обратным клапаном. Полное удаление воды из зоны повышенного риска устраняет саму причину замерзания.
