Змеевик для печи: способы подключения, разновидности, принцип работы

Какие трубы для отопления бывают

Рассматривая трубы для систем отопления, мы в первую очередь говорим о материалах для их изготовления. Естественно, что в разных отопительных системах требуются различные характеристики от магистралей, по которым будет циркулировать теплоноситель. Да и в качестве теплоносителя также выступают абсолютно разные вещества.

Помимо этого нужно понимать, что тубы в системе отопления – это не только магистрали с теплоносителем. К ним можно также отнести дымоходы. Материал труб, применяемых в системах отопления:

• металл;
• пластик.

Каждая из этих категорий достаточно обширна. Так, металлические трубы изготавливаются из различных марок сталей и цветных металлов. Они могут быть толстостенными или тонкостенными с разными диаметрами.

Стальные трубы, применяемые в системах отопления, изготавливаются из нержавейки или черного металла, который может иметь цинковое покрытие. Оцинковка защищена от коррозии, при этом стоит дешевле нержавейки. Металлические изделия бывают:

• гладкостенными;
• гофрированными.

Гофрированные трубы гибкие, при этом их характеристики позволяют их применять даже при подводке газа, не говоря уже о транспортировке жидкостей. Изделия из цветного металла (меди) бывают только в привычном всем виде – гладкостенными.

Пластиковые трубы изготавливаются из различных полимеров, таких как:

• пропилен (РР);
• сшитый полиэтилен (РЕХ);
• поливинилхлорид (ПВХ).

Их максимальная температура 95 градусов, при номинальном давлении до 25 атмосфер. Их сильные стороны в том, что они:

• не ржавеют;
• химически инертны;
• пластичны;
• долговечны.

Характеристики всех вышеперечисленных полимерных труб для домашнего отопления мы описывали в одной из предыдущих статей.

Для дымоходов применяются металлические и керамические изделия. Это многослойные конструкции, в которых предусмотрено утепление. Исходя из того, что нагреватели работают на разном виде топлива, выходит, что продукт сгорания (дым) также имеет разную температуру. Помимо этого в конденсате, который образуется на стенках дымоотвода, содержится большое количество кислоты. Исходя из этого, к материалам для дымовых труб предъявляются требования устойчивости к высоким температурам и кислотам. Более подробно мы рассказывали об этом в статьях про «металлические-сэндвич дымоходы» и «коаксиальные и керамические дымоходы».

Как сделать простейший дистиллятор из кастрюли?

Для сборки аппарата понадобиться минимум деталей, который позволит приступить к изготовлению:

1. Кастрюля, объем может быть от 7 до 40 литров. Обязательно наличие крышки.
2. Для змеевика понадобиться трубка из нержавеющей стали или меди. Длина – 2 м.
3. Труба сантехническая диаметром 45 мм.
4. Термометр, чтобы было легче отделить вредные фракции.
5. Штуцер, муфта, фум лента, эпоксидный клей.
6. Детали для того, чтобы прикрепить крышку. Их выбирают по возможностям, исходя из ситуации.

Сбор аппарата начинается с холодильника. Для начала делают сам змеевик. Трубу из меди или нержавеющей стали подготавливают. Заранее нужно найти круглую болванку, которая позволит потом змеевику поместиться в трубу для сантехники. С обеих сторон должно остаться до 1 сантиметра зазора. Трубку с одной стороны закрывают, а с второй засыпают песок. Вторую сторону тоже закрывают. Далее делают спираль, расстояние между ее ветками должно быть не более полу сантиметра. Завивать всю длину трубы не нужно. С обеих сторон оставляют около 4 сантиметров, чтобы потом подключить трубки. Далее песок убирают, очищают трубу. Наполнение трубы нужно для того, чтобы во время сгибания она не потеряла форму.

Далее происходит сбор охладителя. Для этого берут сантехническую трубу, это более доступный выбор. Длину нужно определить, чтобы она соответствовала змеевику, он должен поместиться. И еще несколько сантиметров нужно оставить поверх этого. На концы трубки нужно надеть штуцеры, но с них срезают трубу, оставляя только гладкую поверхность. Штуцеры легче надеть, нагрев их на огне. Их закрепляют эпоксидным клеем.

Когда клей хорошо застыл, трубу просверливают в том месте, где находиться штуцер. В обеих заглушках проделывают отверстия. Трубки протягивают в них, затем клеят заглушки эпоксидной смолой.

Сухопарник не является обязательной частью домашнего самогонного аппарата. Но его пользу переоценить сложно. Он очищает дистиллят от вредных примесей и сивухи. Сделать его очень просто. Берут банку с крышкой. В крышке должны быть два отверстия для трубок, которые подводят и отводят пар. В емкости происходит охлаждение паров, их очищение. Место сухопарника между перегоночным кубом и холодильником.

Как рассчитать теплообменник

Делать расчет змеевикового теплообменника нужно обязательно, иначе его тепловой мощности может не хватить на обогрев помещения. Система отопления предназначена для компенсации теплопотерь. Соответственно узнать точное количество требуемой тепловой энергии мы можем только исходя из теплопотерь здания. Сделать расчет достаточно сложно, поэтому в среднем берут 100 Вт на 1 м. кв при высоте потолков 2,7 м.

Между витками должен быть зазор.

Также для расчета потребуются следующие значения:

• число Пи;
• диаметр трубы, которая есть в наличии (возьмем 10 мм);
• лямбда теплопроводности металла (для меди 401 Вт/м*К);
• дельта температуры подачи и обратки теплоносителя (20 градусов).

Для определения длины трубы нужно общую тепловую мощность в Вт поделить на произведение вышеперечисленных множителей. Рассмотрим на примере медного теплообменника с требуемой тепловой мощностью в 3 кВт – это 3000 Вт.

Из данного расчета получается, что вам потребуется 11,91 м медной трубы диаметром 10 мм, чтобы тепловая мощность змеевика составляла 3 кВт.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

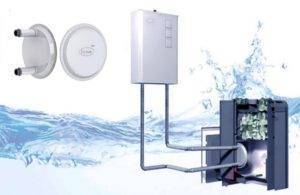

Водонагреватель для отопления электрический

Способов отопления дома с помощью нетрадиционных методов существует множество. Однако, не все они являются в достаточной степени эффективными, хотя есть и те, которые на практике подтвердили свой КПД. Одним из действенных и многократно проверенным в реальной жизни вариантом является использование электрического водонагревателя для отопления.

Принцип работы водонагревателя в отоплении

Нестандартная на первый взгляд конструкция отличается относительной доступностью в монтаже, а также эффективностью эксплуатации. Хотя этот вариант не лишен минусов, но его можно обнаружить во многих отечественных квартирах.

1. Основные характеристики прибора
2. Какие параметры учитывают при выборе накопительного прибора
3. Бойлер косвенного нагрева
4. Монтаж бойлера в систему

Печь для бани с теплообменником для воды

С помощью такой банной печи можно не только нагреть воду для душа, но и обогреть ближайшие помещения. Если установить бак, вода в котором будет нагреваться с помощью теплообменника, то в бане появится и душ.

Если же в предбаннике установить отопительные радиаторы, подсоединенные к теплообменнику, то получится водяная система отопления.

Чтобы сделать правильный выбор, необходимо знать, какие особенности имеют печи для бани с включенными в их конструкцию теплообменниками

Также важно правильно подобрать конструкцию печи с теплообменником и ее необходимую мощность

Существуют два вида печей с теплообменниками, используемых в банях:

• встроенная емкость, снабженная двумя патрубками. С помощью патрубков емкость соединяется с резервуаром, наполненным водой;
• внешняя емкость, размещенная на дымоходе печи. Обычно эта емкость и является резервуаром, в котором греется вода для мытья.

Тем, кто изготавливает печь для бани самостоятельно, следует знать, что мощность теплообменника зависит от площади его поверхности с 1 кв. метра площади выход мощности составит около 9 кВт.

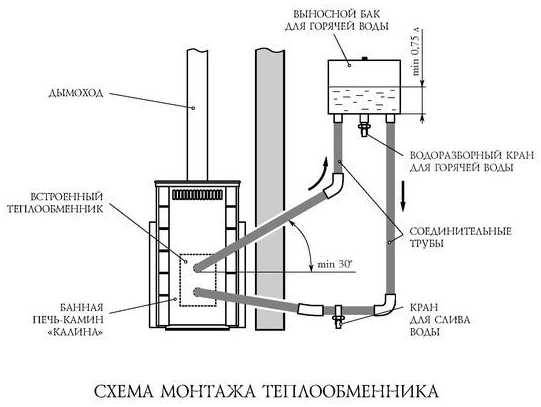

Теплообменник встроенного типа

В нижней и верхней части теплообменника должны быть вварены штуцеры, через которые устройство нагрева воды подключается к выносному баку.

При работе печи теплая вода из теплообменника поднимается вверх в выносной бак. Одновременно по нижней трубе в бачок теплообменника из выносного бака поступает холодная вода. Согласно законам физики, постепенно весь объем воды, находящейся в выносном баке, нагревается.

Такой вариант удобен тем, что имеется возможность установить выносной бак в соседнем помещении, но при условии, что общая длина соединительных труб будет не более 3 метров. Их диаметр должен быть не менее 3/4 дюйма.

Для лучшей циркуляции воды трубы, ведущие к выносному баку, должны иметь небольшой уклон (до 5 градусов). Для улучшения циркуляции воды в систему можно добавить электрический насос.

Важно: для уплотнения резьбовых соединений в печи для бани с теплообменником требуется материал, способный выдерживать воздействие высокой температуры.

Основным недостатком встроенного теплообменника является уменьшение количества тепла, используемого на обогрев помещения. По этой причине мощность теплообменника должна быть не более 10 процентов от общей мощности печи, установленной в бане.

Необходимо также выбирать оптимальный размер бака. Если его объем будет слишком маленький, то вода в нем будет быстро закипать, а емкость большого размера будет долго нагреваться.

Внешний теплообменник

Внешний теплообменник значительно сокращает теплопотери печи, что экономит расход топлива. Конструкция теплообменника монтируется на трубе дымохода, тем самым напоминая устройство самовара.

Изготавливают внешние теплообменники любой формы, но в каждом из них вставлен металлический патрубок, проходящий сквозь крышку и днище устройства. Этот патрубок, имеющий диаметр чуть более трубы дымохода, выходящего из печи, надевается на него, выходящие из топки горячие газы проходя сквозь дымоход и как следствие сквозь патрубок теплообменника, отдают свое тепло воде, находящейся внутри теплообменника.

Достоинством такой конструкции является возможность установки теплообменника большого размера, но при этом не отбирающего мощность у печи. Вода в нем сохраняет тепло, даже когда печь уже не топится.

Среди недостатков отмечают трудность контроля оставшегося в теплообменнике количества воды. Однако с этим недостатком научились успешно бороться. Для этой цели к теплообменнику подсоединяют выносной бак, куда монтируют водомерное стекло.

Важно: местам стыковки теплообменника с дымоходом необходимо обеспечить герметичность. Для этого используют термостойкий герметик или раствор из глины, извести и песка. Цементный раствор использовать нельзя, так как он не выдерживает воздействия температуры

Цементный раствор использовать нельзя, так как он не выдерживает воздействия температуры.

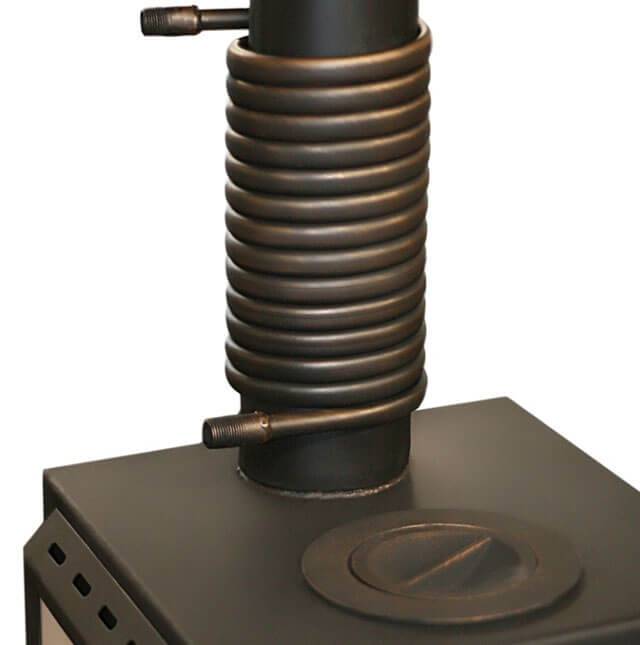

Теплообменник в виде змеевика

Если для монтажа предыдущего типа отопления от трубы дымохода требуется умение обращаться со сварочным аппаратом, то конструкция теплообменника в виде змеевика выполняется намного проще. Нужно только обернуть несколько колец гибкой алюминиевой или медной трубки вокруг дымохода. Эти металлы имеют высокий уровень теплопроводности и не разрушаются из-за коррозии.

По диаметру трубка должна быть удобной для подключения к штуцеру накопительного бака. Оптимально для сгибания выбирать трубу сечением не более 28 мм. По длине такой контур не должен превышать 3 метров, чтобы циркуляция воды была правильной. С помощью гибкой подводки можно подключить бак к змеевику.

Обязательные условия при монтировании

Уровень воды в конструкции элемента теплообмена должен быть выше 4 см, иначе она будет кипеть, а это недопустимо.

Уровень воды в конструкции элемента теплообмена должен быть выше 4 см

Змеевик должен быть толщиной не меньше 5 мм. Если вы используете для сжигания уголь, то стенки должны быть еще толще, в противном случае они просто прогорят.

Соблюдайте при монтаже дистанцию от стенок растопки. Оставляйте не менее 2 см, этого расстояния будет достаточно, учитывая расширения змеевика при нагревании.

С особой осторожностью отнеситесь к пажароопасности всей конструкции. Внутри печи должны быть расстояния между деревянными перегородками и стенами, так как простное соприкасание этих деталей грозит возгоранием

Оптимально сделать отделку из кирпича или другого огнеупорного материала.

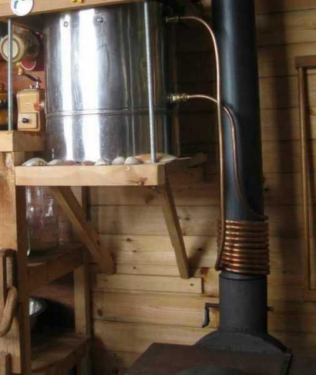

Способ монтажа змеевика

Монтировать теплообменник-змеевик можно на дымоход банной печки или буржуйки в гараже или сарае. Он будет служить для отопления или для нагрева воды.

Для работы потребуется:

• алюминиевая или медная трубка длиной до 3 м;
• 2 штуцера 3/4″ и гибкий шланг для горячей воды;
• котел с поплавковым краном для заполнения водой и клапаном для ее использования;
• кран для слива теплоносителя из системы.

Технология монтажа системы выглядит так:

1. Первым шагом производится изгиб трубки, чтобы ее сечение осталось неизменным. Для медных труб менее 28 мм диаметра можно использовать трубогиб, не нагревая их. А вот стальные, алюминиевые и изделия с большим диаметром нуждаются в предварительном прогреве паяльной лампой.
2. Для сгиба можно воспользоваться сухим песком, заполнив им трубу и закрыв заглушками с обеих сторон. По образцу производят спиральный сгиб, после чего ссыпают песок и промывают трубу под напором воды.
3. В торцевых частях трубки нарезают резьбу для переходников под штуцеры, а затем подключают к системе.
4. Полученный змеевик монтируют на дымоход. Если припаять его оловом к трубе, теплоотдача будет лучше. Предварительно производят обезжиривание ортофосфорной кислотой.
5. Немного выше змеевика на опору или на стену вешают накопительный бак. Подключают его к теплообменнику гибкой подводкой и устанавливают кран внизу бака.

Приступаем к монтажу контура

Собирание сооружения происходит по тому же принципу, что и в других системах отапливания. Не забудьте учесть один нюанс, при таком виде обогрева, возвращающаяся масса воды поступает в печь уровнем выше.

Приступаем к монтажу контура

Движение тепловых масс при таком виде нагрева может быть трех видов:

1. Естественное – предусматривает монтаж труб под самым большим углом, который возможно сделать. В зоне стыковки трубки и печи нужно сконструировать разгонную часть, для этого ее направляют вверх до 1-1,5 м, а после направить вниз к батареям.
2. Принудительное – поднимает на 30 % КПД. При составлении схемы необходимо предусмотреть насос, который даст нужное давление. Но не рекомендуется для отопления использовать исключительно этот вид циркуляции, так как при отключении электричества или поломки насоса, носитель закипит и механизм встанет.
3. Комбинированное – предусматривает соединение монтажа труб из первого пункта с электрическим насосом, который нужно подключать в конструкцию так, как показано на 4 схеме. Это сочетание позволит работать от электросети насосу, а при отсутствии тока, движение внутри системы будет продолжаться естественным образом.

Принцип работы

При топке любого вида топлива, особенно в котлах изготовленных самостоятельно, температура выходящих газов может достигать более 600 градусов. Для того чтобы сохранять постоянную тягу, такие высокие температуры просто не нужны, они наоборот будут только ухудшать обогрев. Поэтому нет ничего плохого, если владелец заберет часть тепла, при этом никакого ущерба для работы печи не будет.

Задача состоит в том, чтобы обеспечивать постоянный и активный теплообмен между излишне нагретыми газами и средой, в данном случае – это вода либо воздух. Ключевой считается площадь контакта. Например, некоторые размещают змеевик внутри самого дымохода, данное решение не выгодно, хотя бы с той точки зрения, что канал будет постоянно засоряться. Даже любое препятствие на пути будет влиять на силу тяги.

Принцип работы и конструкция сочетает три основных типажа монтажа теплосъемника на дымоход:

• Змеевик.
• Водяная «рубашка». Это своеобразный цилиндр, который надевается на трубу и заполняется водой. Запомните важный нюанс, не стоит делать одну общую зону для заполнения, лучше провести через цилиндр несколько меньших по диаметру каналов.
• Тормоза. Выходящий канал формируется в виде лабиринта, то есть того же самого змеевика, когда потоки замедляются и соответственно теплопередача усиливается.

Два первых вида отлично подходят для формирования водяного контура, организации системы отопления. А вот, третий тип отлично справится с локальным обогревом.

У каждого теплообменника есть свои особенности, их обязательно нужно учитывать. К примеру, если используется вода для нагрева, то помните, что возникает излишне чрезмерный теплообмен. Когда печь сильно растоплена, поставка холодной воды вызывает резкое снижение, тем самым стенки самого канала охлаждаются, что приводит к образованию влаги. Происходит скорое заполнение пространства гарью и сажей.

Для обеспечения нормальных характеристик теплообменника на дымоходе, нужно:

1. Оснащать контур отдельными теплоаккумулирующими баками, тем самым, исключая прямую передачу холодной воды.
2. Изготавливайте конструкцию простую, для её быстрого съема и прочистки.
3. Рассчитывайте площадь таким образом, чтобы в итоге, после теплообменника, температура была достаточной для поддержания допустимой тяги.

Использовать из материалов лучше «нержавейку», она способна переносить перепады температуры. Кстати, учитывайте, что внутренняя сторона теплообменника, должна быть обязательно гладкой.

Изготовление теплообменника

Совет по изготовлению теплообменника

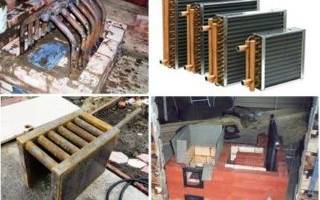

Изготовить теплообменник можно из листовой стали, труб, согнутых в виде змеевика или подковы, старого чугунного радиатора и даже полотенцесушителя.

Теплообменник из листовой стали

В случае использования листовой стали (толщина более 2,5 мм), производится раскрой, предварительное «прихватывание» соединяемых элементов сваркой, проверка геометричности, а затем окончательная сварка. Бачок можно изготовить как прямоугольным, так и цилиндрическим, в последнем случае понадобится станок для гибки металла.

Пример теплообменника для кирпичной банной печи

Теплообменник для печи из кирпича

Не стоит использовать оцинкованную сталь, т.к. при температуре выше 200 градусов цинк начинает испаряться.

К теплообменнику сверху и снизу привариваются патрубки для подключения труб циркуляции теплоносителя. Желательно, чтобы патрубки имели на свободных своих концах резьбу, это упростит монтаж.

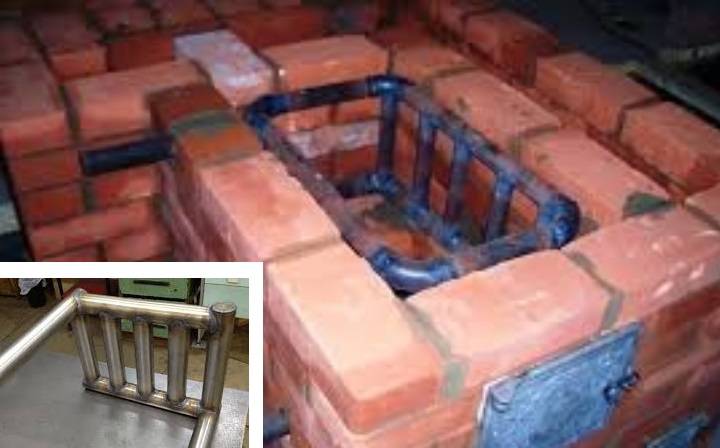

В кирпичной печи может быть использован теплообменник в виде регистра. Его изготавливают из медных или стальных труб, собирая их в единый «скелет», по которому будет циркулировать вода.

Теплообменник — регистр

Видео – Устройство банной печи с теплообменником

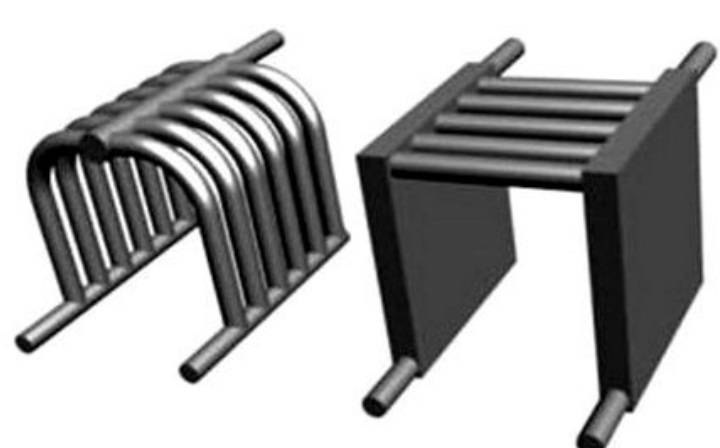

Готовые теплообменники внутреннего типа обычно состоят из корпуса, к которому подсоединяются удлиненные сгоны. Бачок навешивается на переднюю или любую другую стенку печи, через отверстия в стенке выводятся сгоны. Фиксация осуществляется распорными втулками и прижимными гайками.

Теплообменник «Ермак»

Теплообменник «Ермак»

При изготовлении теплообменника важно знать, что к нему должны подключаться трубы диаметром более одного дюйма, в противном случае будет затруднено движение воды к «потребителю» и обратно. Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие

Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше

Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие. Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Принцип работы

Без медного теплообменника не обходится ни одна отопительная система котлов. Принцип работы прост. Вода начинает циркулировать по змеевикам в трубах, нагревается, течет в трубопровод системы, в радиаторы, из которых возвращается назад, в уже остывшем виде.

В частных домах теплообменник устанавливают в целях превращения печки в водонагревательный котел

При самодельном устройстве важно учитывать размер и форму, чтобы обменник сочетался с габаритами камеры печки.. К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому

К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому.

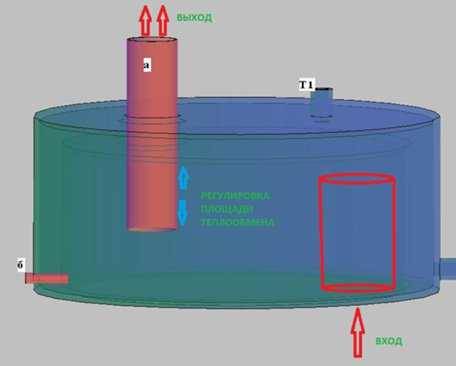

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. 1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Элементы конструкции

Для того, чтобы создать полноценное отопление строения, необходимо использовать целостную систему. В которую входят металлическая емкость и подключенные к ней патрубки, не контактирующие напрямую с открытым пламенем. Печное оборудование нагревает воду, которая по змеевику перемещается по всему дому, обогревая его.

Выделяют несколько видов подключения змеевика:

• Снаружи. Здесь змеевик представлен отдельной емкостью, в котором находится вода. В емкости располагается часть отводящей трубы для продуктов горения. Монтаж этого устройства тяжелый и лучше воспользоваться помощью специалистов. Но является достаточно легким в эксплуатации. При образовании налета на стенках или в случае протечки, оно с легкостью может быть демонтировано.
• Внутри. Для этого варианта будет необходимо специальное оборудование, которое устанавливается непосредственно внутри печи и соединяется со змеевиком,проложенным по всему периметру дома. Это лучше производить еще на этапе строительства печки, т. к. после завершения строительства его будет не просто достать.
