20 лучших вариантов флюгеров: от мечты до воплощения в металле

Блиц-советы

При наличии прямого дымохода установка покажет наилучшие результаты своей функциональности.
В процессе самостоятельного изготовления дымника обязательно следует придерживаться вышеуказанных пропорций.
Изготавливать флюгер необходимо строго по выкройкам составляющих элементов, нанесенных на картон.
Обязательным требованием к конструкции является наличие обратного конуса под колпаком.
Если дымовая или вентиляционная труба прямоугольного или квадратного профиля, то крепление к ней круглого сечения дефлектора осуществляется с помощью переходных патрубков.
При большом сечении трубы дымохода к дефлектору необходимо приклепать и заделать в кладку внутренней стороны трубы переходные ножки
Переход от квадратной формы трубы к круглому сечению дефлектора осуществляется за счет постепенного напуска кладки.
Установка флюгера-дефлектора эффективна на дымоход от печей, функционирующих на твердом топливе. При сжигании газа на оборудовании происходит конденсирование водяных паров и образование наледей.

Производство из подручных материалов

Средство для определения силы и движения воздуха можно смастерить не только из металла. Простой флюгер можно изготовить даже из старых пластиковых бутылок. Для работы будут нужны:

две крупные пластиковые бутылки, крышки убирать не нужно;
деревянный брусок;
картонный кусок;
гвоздь на 10 см в длину;
проволока;
маркер;
канцелярские ножницы.

Пластиковые емкости нужно хорошо вымыть и удалить этикетки. Из куска картона следует сделать шаблон пропеллера и крыльев самолета. Затем из бутылочного донышка нужно сделать пропеллер, выкроенные из картона крылья присоединяются к бокам бутылки и обводятся маркером.

Флюгеры на основе пластика могут делаться в виде ротора. Крепить их нужно не горизонтально, а по вертикали. По бокам же емкости нужно сделать отверстия квадратной формы, напоминающие двери, что будут размещаться по шахматному принципу. Бутылка крепится на вертикальную ось, с этой целью можно взять металлический или деревянный прут. Для обеспечения вращения под пробку нужно вставить небольшие подшипниковые шарики.

Если нужно изготовить полноценный металлический флюгер, который будет выполнять, декоративную функцию, а опыта работы и требуемых инструментов нет, то лучше это доверить профессионалам. Они воплотят все требования заказчика касательно дизайна конструкции и других ее нюансов.

Дачные флюгера — универсальные приспособления. Они используются как просто для украшения здания, так и для других задач. Причем если с их помощью нужно просто определять силу и направление ветра и отпугивать вредителей, то своими руками сделать конструкцию можно из простых подручных материалов. А сложное металлическое изделие, оснащенное фигурками животных или сказочных персонажей, стоит делать больше в качестве украшения.

Кого поселить на крыше

Перед вами стоит непростая задача – определиться с «новым жителем», который может сыграть большую роль в жизни хозяев, если верить поверьям.

Издавна до нас доходят сообщения, что предки воспринимали многое больше, чем это есть сейчас. Так, вокруг домов и на них самих было множество знаков и символов, которые обязательно «работали».

В данном случае речь идет о наделении человека силой, богатством, удачей, и прочими достоинствами.

Как сделать флюгер описано выше, но есть еще масса вариаций.

Так, можно придать романтичности и таинственности жилью, выделиться среди остальных, продолжив традиции предков.

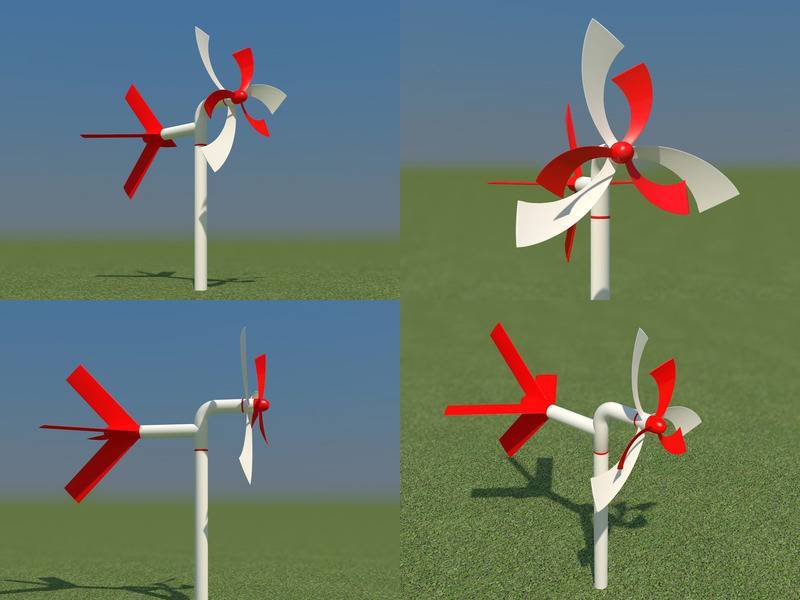

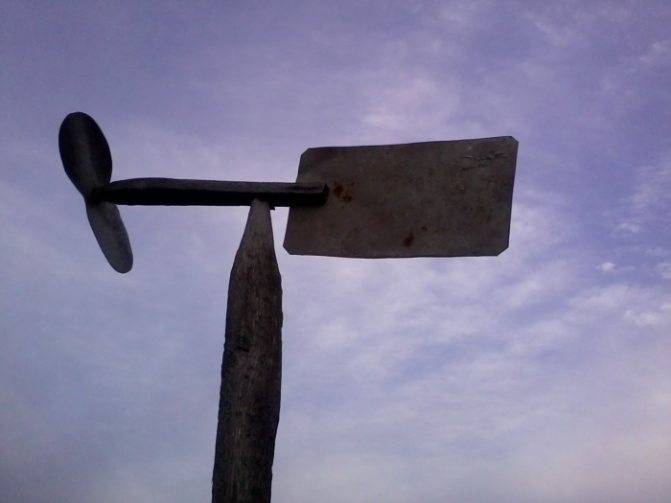

Ветряк с пропеллером

Чтобы понять, как сделать флюгер с пропеллером своими руками, нужно использовать базовые знания по производству простой конструкции. Требуется подробный чертеж, включая металлический пропеллер. Ставить такой флюгер следует на небольшой высоте, чтобы было видно силу движения пропеллера. Чем сильнее он будет крутиться, тем большую скорость имеет ветер.

Изготовление выглядит так:

вертикальная опора делается из арматуры или металлической трубы;
поверх опоры на резьбу потребуется приделать деревянную плашку для фиксации горизонтальной части конструкции;
внизу ставится подшипник, чтобы изделие могло вращаться вокруг оси;
сам флюгер прикрепляется к крыше пластинами на саморезы;
пропеллер делается на основе металлического оцинкованного листа и режется ножницами по металлу;
посередине отрезка металла проделывается крепежное отверстие, края отгибаются под нужным углом в стороны.

Если флюгер целиком делается из пластика или фанеры, тогда пропеллер нужно прикрепить на саморезы к торцевой части изделия, но не закручивая полностью, чтобы без труда двигаться по оси. В случае когда он металлический, то к торцу нужно приварить маленький штырь с резьбой на конце. На резьбу приделывается гайка и шайба. Они будут служить крепежным элементом для пропеллера и выступать в роли ограничителя.

Инструкция по монтажу флюгеров на крышу

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом. Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:. По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров.

Из чего состоит флюгер

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала.

В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом.

Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости. Чтобы флюгер выполнял свои действия, он должен быть закреплен подвижно.

Причем так, чтобы при малейшем ветре он поворачивался. Эти две части соединяются подвижно — при помощи подшипников или других подобных соединений. Можно сделать поворотный механизм и без подшипника, но с шариком подходящего размера или конусом. Для изготовления поворотного флюгерного механизма потребуется две металлические трубы разных диаметров или штырь меньшего диаметра и труба большего. Причем они должны быть подобраны так, чтобы один входил в другой с минимальным зазором в мм.

Монтаж готового флюгера на крышу

Недостаточно просто знать, как сделать флюгер своими руками из подручных материалов, необходимо ещё правильно установить его по частям света и вертикали, а также надёжно закрепить в соответствии с материалом кровли. В общем виде процедура монтажа выглядит следующим образом:

Изначально конструкция собирается, затем проверяется на правильность сборки.
Подготавливаются элементы крепежа.
Устройство вносится на кровлю и устанавливается с выверкой по компасу (при наличии розы ветров) и вертикали по строительному уровню.
Блок крепления фиксируется на саморезы, гвозди или иные элементы крепежа.

Перед окончанием монтажных работ необходимо удостовериться, что все части флюгера на месте – особенно подшипник или шарик для поворотной оси. Без последнего элемента прибор не будет правильно функционировать. От этого будет зависеть лёгкость воздействия минимальной ветровой нагрузки на флажок и его ответная реакция.

Видео описание

Смотрите в этом видео, как монтировать флюгер на конёк дома:

Этапы создания

Изготовление флюгера – дело достаточно ответственное и хлопотливое

Неправильная форма даже одной на первый взгляд мало важной детали приведёт к тому, что прибор не будет исправно работать. Поэтому производство подобного устройства лучше доверить настоящим профессионалам

Тем же, кто имеет некоторый опыт, можно предложить пример следующей инструкции, как самому сделать флюгер из листа нержавейки:

Изготавливается чертёж конструкции флюгера.
Выполняется рисунок главной фигуры в полном масштабе на большом листе бумаги.
Затем фигура вырезается ножницами.
Полученный трафарет прикладывается сверху на подходящий по размерам лист нержавеющей стали толщиной около 2 мм.
Обводятся маркером/карандашом/мелом контуры фигуры.
Затем лист зажимается в верстатке.
После этого с помощью электрического лобзика вырезается точно по обведённому контуру необходимая фигурка.
Далее по краям убираются заусенцы, снимаются неровности, доводятся углы.
Вырезанному контуру придаются элементы художественной обработки – проделываются глаза, рот, нос, усы и т. д.
После этого изготавливается флюгарка из металлического прутка с противовесом.

Видео описание

В этом видео показано, как сделать флюгер из листа нержавейки:

Все элементы перед фиксацией тщательно выверяются, чтобы не было перекосов по массе.
Фигурка приваривается к флюгарке с противовесом.
Внизу к ней присоединяется поворотная ось.
Для неё в свою очередь изготавливается кронштейн в виде двух пластин под углом кровли и выходящей из угла трубы, в которую будет вставлена поворотная ось с шариком для лучшего вращения.
Когда все элементы готовы, их собирают и проверяют на работоспособность.
Далее флюгер красится, обрабатывается и доводится до завершённого состояния.
В завершении устройство устанавливается на крыше с выверкой по вертикали с помощью строительного уровня.

В ходе изготовления важно соблюсти пропорции, углы, равновесие и расстояние между всеми узлами – чтобы флюгер работал даже от малейшего дуновения ветра

Коротко о главном

Флюгер взаимодействует с воздушным потоком и показывает его направление. При подключении к датчику он также способен измерять его скорость. В зависимости от назначения и конструкции существуют следующие его разновидности:

Декоративные.
Метеорологические.
Защитные для трубы дымохода.
Вырабатывающие электрический ток.
Отпугивающие грызунов и птиц.

В стандартном исполнении в его состав входят флажок, стрела, противовес, вертикальная ось с блоком и элементами крепления, пропеллер и защитный колпачок. Главная самая заметная его часть – флюгарка – может изготавливаться в виде различных фигур – петуха, кота, льва, лошади и т. д.

В качестве материала изготовления, как правило, берётся дерево, сталь, медь, пластик и фанера. Все они имеют характерные плюсы и минусы. При монтаже флюгера необходимо соблюдать его ориентацию по вертикали и частям света – при наличии розы ветров. Изготавливается элементарная модель достаточно легко по инструкции, но более сложные и качественные варианты доступны лишь профессионалам.

Изготовление флюгера

На самом деле, конструкция флюгера проста, и для его изготовления не понадобится каких-то специальных приспособлений или навыков. Ниже приведена подробная инструкция по изготовлению и установке.

Важно! Чертеж дымоходный флюгер и все комплектующие приведены как описание одной из моделей, но по желанию их можно менять или заменять на более практичные. https://www.youtube.com/embed/GX8Tx9iaUpI

Материалы

Лист металла или меди.
Отрезок металлической трубы длиной примерно 50 см и диаметром от 15 до 32 мм.
Трубка или гладкая арматура, на одном конце которой резьба.
Проволока-катанка диаметром не менее 6 мм.
Подшипник с внешним диаметром соответствующим отрезку трубы.
Болты и гайки для соединения некоторых деталей.

Важно! Шток с резьбой должен быть выполнен из калёной арматуры, так как она не гнётся. Если сделать его из катанки, шток просто согнётся под напором ветра

Помимо этого, понадобится определённый набор инструментов, выбор которых во многом зависит от личных навыков домашнего мастера.

Инструменты

Сварочный аппарат.
Дрель.
Рулетка, карандаш, отвес.
Напильник.
Набор гаечных ключей.
Компас для определения сторон света.
Ножницы по металлу, болгарка или электрический лобзик.

Важно! Если флюгер для дымохода решено изготавливать из медного листа или нержавейки, то сварочный аппарат для соединения деталей не подойдёт, так как температура плавления этих металлов значительно ниже, чем у стальной трубки, поэтому они просто не приварятся друг к другу. Итак, изготовление флюгера начинается с создания опоры

В нашем случае это та самая трубка диаметром от 15 до 31 мм

Итак, изготовление флюгера начинается с создания опоры. В нашем случае это та самая трубка диаметром от 15 до 31 мм.

Внутрь трубки впрессовывается подшипник, причём делать это лучше на горячую, тогда при остывании он плотно схватится с трубкой и не перекосится со временем.

Нижний край трубки приваривается к основанию, которое может быть выполнено в разных формах в зависимости от того, как и куда будет крепиться изделие. Примерно посередине или ближе к верхнему краю, приваривается проволока указатель. На концы, которой можно приварить буквы соответствующие названию сторон света.

Теперь, изготавливаем подвижную часть флюгера, снизу на арматуру одевается специально изготовленный колпачок, он служит для защиты подшипника от попадания внутрь воды и снега. Сверху у нас остаётся резьба, которая будет служить креплением указателя ветра и декоративного элемента.

Декоративная фигурка изготавливается из листа. На меди её можно вырезать с помощью ножниц по металлу, а вот если используется сталь, то тут не обойтись без болгарки или лобзика.

Важно! Декоративный элемент должен иметь равную нагрузку на обе стороны. То есть, если фигурка располагается по правую сторону от центра флюгера, то по левую необходимо установить некий противовес, в противном случае изделие будет перекашиваться, и не будет вращаться

Когда фигурка готова, ей необходимо тщательно обработать края напильником и покрасить в нужные цвета. Теперь к фигурке приваривается гайка, которая и закручивается на резьбе нашего штока из арматуры. Для надёжности все детали можно обварить сваркой и ещё раз покрасить. Флюгер готов и осталось его установить на крышу, а о том, как это сделать, можно узнать, посмотрев видео в этой статье.

Вот и всё, флюгер готов и установлен, а значит, теперь вы всегда будете знать точное направление ветра, а кроме этого получите уникальное украшение на дымоход, которого не будет больше, ни у кого.

http://landshaftdesign.info/flyuger/http://www.forumhouse.ru/journal/articles/8704-20-luchshih-variantov-flyugerov-ot-mechty-do-voplosheniya-v-metallehttp://dizajninterer.ru/flyuger-na-kryshe/http://bouw.ru/article/flyugeri-na-krishu-eskizihttp://fireplace.su/kak-sdelat-flyuger-na-dymokhod-svoimi-rukami-chertezhi-i-pravila-ustanovki.html

Символика украшений

Оригинальность придается флюгерам с силуэтными фигурками, которыми они украшаются. Их использовали в качестве оберегов или определенных символов. Сам по себе флюгер на крыше, согласно учению фен-шуй, считается символом добрососедских отношений.

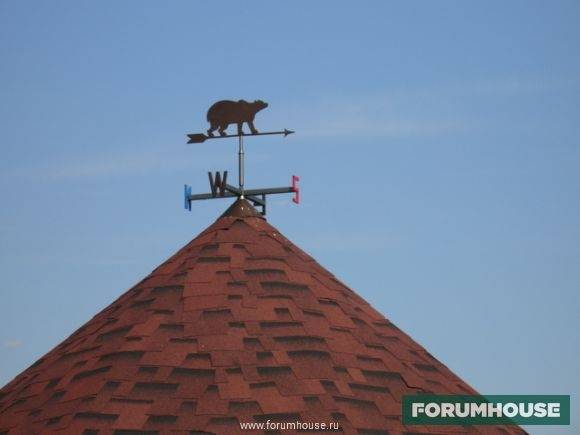

Чаще всего конструкции оснащаются фигурками животных. Все они имеют то или иное значение:

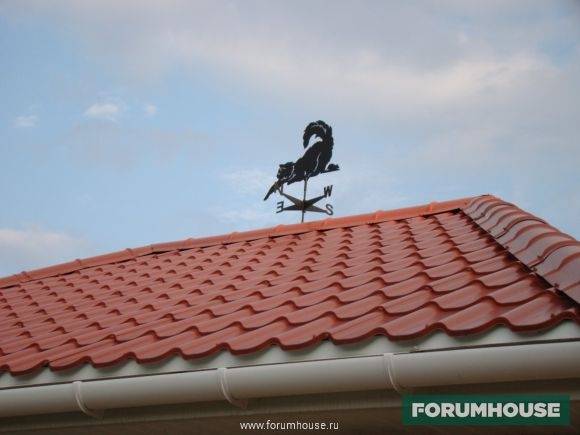

петух — предупреждает об опасности и отпугивает нечисть;
кот — символ уюта;
сова — мудрость;
лев означает силу и власть;
орел — символизирует защиту от врагов;
аист — знак взаимопонимания в семье и благополучия;
дракон — знак духовной силы и мудрости.

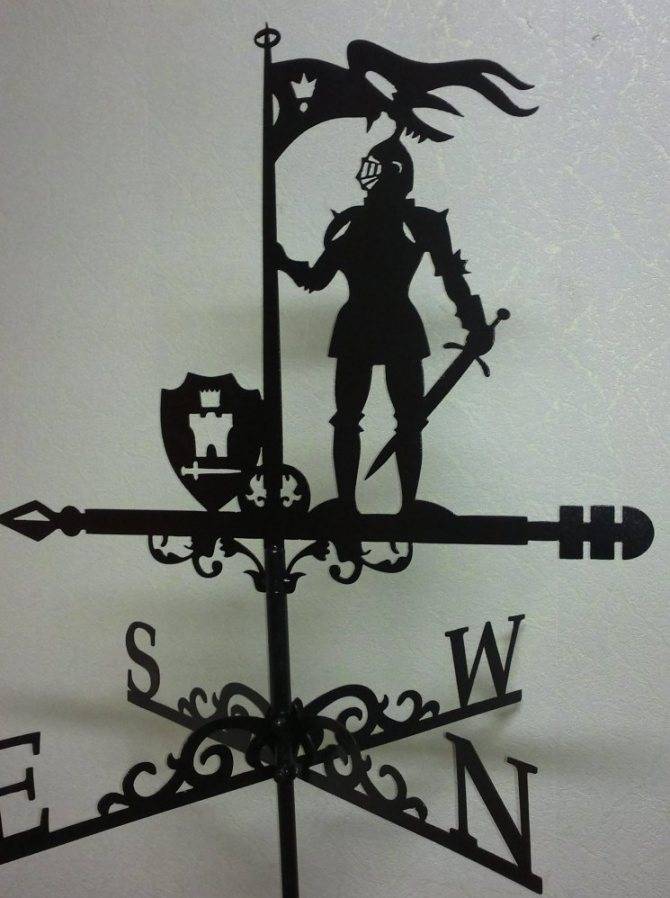

Некоторые устанавливают фигурки сказочных героев или реальных персонажей. А еще распространены тематические фигурки. Если здание принадлежит пекарю, то это может быть булочка. Если здесь располагается обувная мастерская — то башмачок и так далее.

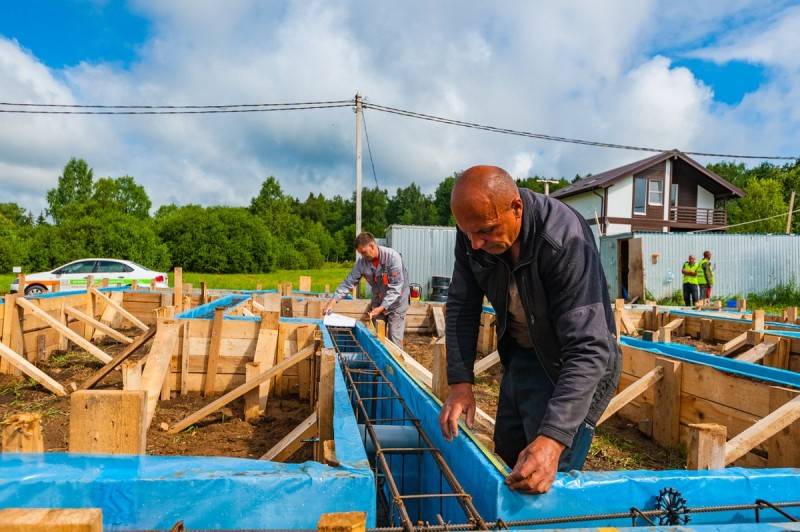

КОМУ ДОВЕРИТЬ СТРОЙКУ

Вряд ли нужно кому-то пространно объяснять, почему так важно выбрать правильного подрядчика для строительства дома. Совершенно очевидно, что именно от его работы будет зависеть то, насколько качественным, красивым и комфортным получится готовый дом, а значит, и насколько долго он будет радовать своих хозяев

Другой вопрос – где найти и как выбрать такого подрядчика.

Как показывает опыт, один из самых распространенных способов поиска строителей – «сарафанное радио». Казалось бы, ничто так не убеждает нас в благонадежности исполнителя, как рекомендации друзей и знакомых.

Однако мы советуем все же не полагаться только на этот подход. Изучите рынок самостоятельно: наведите справки о деятельности понравившихся вам компаний, пообщайтесь со специалистами лично. Обязательно посмотрите портфолио с уже выполненными проектами. Причем, не ограничивайтесь изучением картинок на сайте – найдите время и съездите посмотреть на готовые проекты, что называется, в живую. Ну и конечно, же постарайтесь получить подробню информацию из первых уст – пообщайтесь с реальными клиентами застройщика, почитайте отзывы на форумах, задайте свои вопросы их участникам. Поверьте, ваши внутренние ощущения при выборе подрядчика, который воплотить вашу мечту об идеальном доме в жизнь, играют далеко не последнюю роль.

Особое внимание уделите технологиям, которые использует ваш потенциальный подрядчик в работе. Узнайте, есть ли у него опыт реализации таких проектов, как ваш, какие сотрудники работают на площадке, есть ли среди них конструктор, архитектор, специалисты по водо-, тепло- и электроснабжению

Конструктив флюгера и выбор места установки

Слово «Флюгер» происходит от нидерландского Vleugel. Самая примитивная конструкция флюгера — воткнутое в землю копье или пика с флажком на острие.

У моряков флажок крепился на мачте корабля. Флажок развевается по ветру, указывая откуда дует поток. Со временем флюгеры превратились в сложные конструкции из металла. Флюгеры с геральдическими символами украшали башни крепостей и замков феодалов.

По символу на флюгере люди узнавали к какому сословию или гильдии мастеров относится хозяин дома.

С средневековье, в рисунок на флюгере вкладывали особый смысл. Люди считали, что флюгер защищает от дурного глаза.

Сегодня флюгеры украшают частные коттеджи и многое говорят о характере домовладельца.

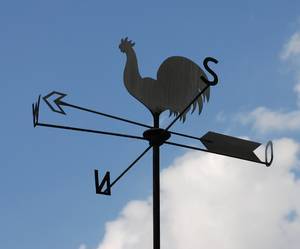

Несмотря на столетия развития технологий, конструкция флюгера дошла до нас практически без изменений. Флюгер состоит из:

Флажка — флюгарки — декоративного элемента флюгера. Обычно это — фигурка на стрелке с противовесом.

Поворотной оси.

Розы ветров — жестко зафиксированных стрелок — север, юг, запад, восток, которые сориентированы по сторонам света.

Флюгер работает так — ветер воздействует на флюгарку. Она поворачивается и занимает оптимальное положение с наименьшим сопротивлением воздушному потоку.

Стрелка флюгарки, правильно настроенного флюгера, показывает, откуда дует ветер.

Для установки флюгера выбирайте наиболее высокое место на доме. Желательно, чтобы вблизи не росли высокие деревья. Оптимальные места для монтажа флюгера:

Башня, например, эркера.

Конёк крыши.

Дымовая труба.

Теперь переходим к дизайну флюгеров, чтобы вы, рассмотрев примеры, выбрали для себя лучший вариант.

Этапы изготовления

Вне зависимости от выбора материалов и формы фигурки, этапы изготовления будут одинаковыми.

Основными частями конструкции являются ось и ее корпус. Именно от них будет зависеть процесс вращения флюгера. Ось лучше устанавливать на подшипник, причем диаметр ее основания должен четко подходить к диаметру подшипника. Подшипник обязательно нужно закрыть корпусом, для того чтобы на него не попадала влага.

Во время изготовления устройства, очень важно соблюсти всю технологию, так как от этого напрямую будет зависеть ее функционирование. Фигурки, вырезанные по трафарету с помощью плазмореза или выпиленные лобзиком, очень красивы

Из старого флюгера можно изготовить обновленный вариант вентиляторного типа. Он будет выглядеть более современным

Фигурки, вырезанные по трафарету с помощью плазмореза или выпиленные лобзиком, очень красивы. Из старого флюгера можно изготовить обновленный вариант вентиляторного типа. Он будет выглядеть более современным.

Первым делом необходимо изготовить флажок. Заранее подготовленный трафарет укладывается на лист металла, закрепляется при помощи струбцин и вырезается при помощи электролобзика. Выпиливание рисунка обычным ручным лобзиком представляет собой очень сложный процесс. Поэтому если имеется электролобзик, то лучше воспользоваться именно им. Если вы предпочли металлу, например, фанеру или пластиковую панель, то можно воспользоваться плазморезом.

Как только одна часть фигуры вырезана, нужно ослабить крепление и перевернуть лист так, чтобы иметь свободный доступ к другой части. Линии необходимо прорезать аккуратно, чтобы не возникало никаких неровностей. Все работы лучше проводить на металлическом столе.

После того, как фигура вырезана, ее нужно хорошо отшлифовать при помощи шлифовальной машинки. Маленькие отверстия вырезаются с помощью дрели и зачищаются напильником.

После изготовления флажка, необходимо сделать стрелу. Ее также лучше выполнить из металла. На него накладывается трафарет и вырезается необходимая форма изделия. Стрела будет включать в себя две части, которые изготавливают по отдельности. Обе детали необходимо хорошо отшлифовать.

Обе части трубы привариваются к поворотному механизму. В качестве него может быть использован металлический шар либо подшипник.

После того, как стрела закреплена, можно прикреплять фигурку, подготовленную ранее. Делать это также лучше при помощи сварки для большей надежности конструкции. Флажок необходимо закреплять на одной части стрелы, так как на другой у ее острого конца будет находиться противовес.
