Усиление деревянных балок перекрытия своими руками: основные способы и методика

Подъем крыши

Этот вариант можно осуществлять в том случае, если опорная часть крыши находится в близком к идеальному состоянию.

  • Определите, на какую высоту вы хотите поднимать крышу.
  • Рассчитайте общий вес конструкции кровли.
  • Теперь необходимо усилить периметр. Для этого применяется швеллер серии не ниже 14У. Из него необходимо соорудить каркас, который свяжет всю конструкцию.
  • Основание закрепляется к брусу при помощи саморезов диаметром не меньше 10 мм и длиной не меньше 10 см.
  • При необходимости киньте дополнительные поперечины между фермами.
  • Теперь необходимо полностью разобрать потолок, чтобы установить опорные ноги.
  • Опорные ноги изготавливаются из крестообразного основания. Для этого применяется швеллер 12У. К основанию привариваются четыре вертикальные планки из такого же материала. Расстояние между ними должно быть таким, чтобы внутри поместился домкрат. Они соединяются при помощи перпендикулярных перекладин. Дополнительно монтируются подкосины.
  • Подставки располагаются в местах опорных точек. Подъем осуществляется при помощи одного домкрата с шагом в 5 см.
  • Когда крыша будет поднята на желаемую высоту, устанавливаются дополнительные венцы в случае с деревянным строением или заливается армопояс.
  • После того как опора для крыши готова, ее можно установить на положенное место.

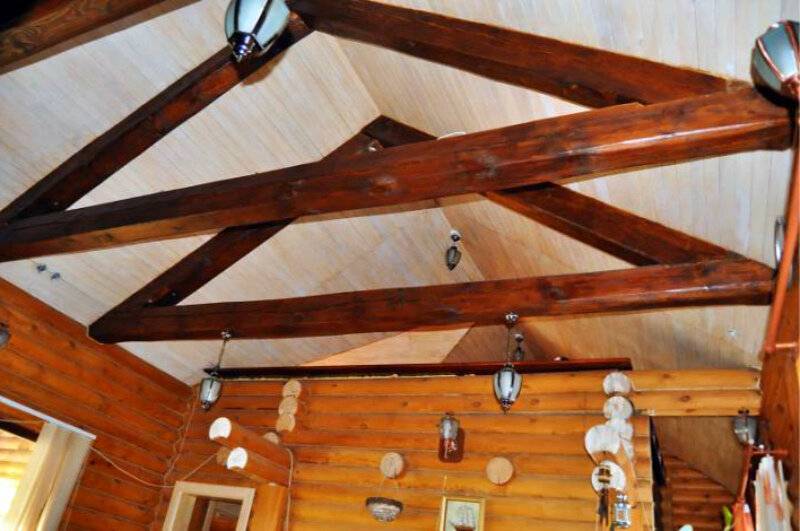

Конструктивные особенности перекрытий

Главной особенностью таких потолков считается то, что они состоят из нескольких слоев.

  • Опорные балки. Они образуют основу, размещаются по поверхности потолка на определенном расстоянии и крепятся друг к другу с помощью бруса.
  • Чердачный пол. Представляет собой настил из деревянных досок, который отделяет крышу от перекрытий.
  • Утеплитель. В качестве теплоизоляции чаще всего используют пенополиуретан, минеральную вату и пенопласт. Данный слой конструкции защищает помещение от холодных потоков воздуха, которые могут проникать сквозь крышу или межэтажные перекрытия.
  • Пароизоляция. Ее прокладывают для того, чтобы предотвратить накопление конденсата и создать в комнате оптимальный микроклимат.
  • Черновой потолок. Является покрытием, которое крепится к обрешетке, в качестве финишного материала для обшивки применяют ОСБ плиты, доски или листы фанеры. Обрешетку, как правило, делают из реек. После монтажа чернового потолка выполняется декоративная облицовка, с помощью которой покрытие либо полностью зашивается, или же просто скрывают балки.

Прежде, как сделать черный потолок, для получения качественного результата, следует разобраться, что представляет собой межэтажное перекрытие в деревянной постройке. Оно состоит из нескольких слоев и каждый выполняет конкретную функцию. При условии, что все элементы собраны правильно, потолок будет надежным и прослужит длительный период.

Межэтажное перекрытие в базовом варианте имеет 5 слоев:

  1. Дощатый пол. Если сверху располагается еще этаж, для него также нужно настелить пол. Дощатый слой бывает черновым, под финишную отделку, им можно пользоваться как чистовым вариантом.
  2. Пароизоляция. Несмотря на то, что некоторые хозяева не делают этот слой, для получения качественного результата желательно настелить пароизоляционный материал.
  3. Утеплитель. Создание теплоизоляции необходимо для того, чтобы в доме сохранялось тепло. Особенно это имеет значение, когда над перекрытием располагается не отапливаемое чердачное помещение или крыша.
  4. Гидроизоляция. Этот слой нужен для защиты древесины от разрушения в результате воздействия влаги.
  5. Черновой потолок в деревянном доме. Его используют для крепления финишной отделки. Также он является опорой для гидроизоляции, утеплителя и пароизоляции.

Существуют разные варианты выполнения окончательной отделки потолочного перекрытия. Наибольшую популярность получило использование гипсокартонных плит. Для их крепления собирают металлический каркас. Данный способ финишной отделки практичен, прост в реализации и стоит недорого. Результат получается отличным, если все выполнить правильно.

Для обустройства чернового потолка по деревянным балкам, сначала к ним прикрепляют доски, потом укладывают утеплитель и гидроизоляцию и затем остается только сделать финишную отделку потолочной поверхности гипсокартоном или другим материалом.

Любые перекрытия деревянные потолочныенастилают на каркасную и каркасно-щитовую конструкцию дома, так как его стены не рассчитаны на тяжелые нагрузки.

Здесь потолок — горизонтальное ограждение, своеобразная стена, но монтаж этого перекрытия отличаются от возведения стен.

Сечения потолочных балок

  • Несущая основа потолка из дерева — балки, размер которых рассчитан в схеме силового каркаса дома.
  • Балки получаем из кругляка, обработанного до бруса, канта или досок толщиной не менее 60 мм, которые устанавливаем на ребро. Можно использовать спаренные гвоздями или скобами доски толщиной 50 мм. Но лучше сконструировать из досок короб.

На больших пролетах балку опирают еще и на внутренние стены, а то и на промежуточные столбы

  • Простильный настил делают в нежилых помещениях из-за низких шумопоглощающих и теплоизоляционных его качеств. Суть перекрытия: на несущие балки набивают дощатый настил — пол чердака.
  • Подшивное перекрытие делают в дачном, мансардном домике, так как теплоизоляционные свойства такого потолка достаточные лишь для сезонной эксплуатации помещения. Для этого с 2 сторон балок набиваем шпунтованные доски.
  • На нижнюю подшивку укладываем шумопоглощающий материал. Утепляющая засыпка на доски нижнего перекрытия должна быть легкой, чтобы не оторвать доски от балки. Подойдут опилки или лузга. Это потолок нижнего этажа.
  • Верхний настил — это пол мансарды.

1 –листы гипсокартона; 2 — шпунтованные доски — щит перекрытия; 3 — гидроизоляция; 4 — звукоизоляция; 5 – балка перекрытия; 6 — лага; 7 — доски пола; 8 — бруски балки черепные

Черновая отделка потолка

Существует множество прочных материалов для устройства подшивки чернового потолка, воплощения задуманного интерьера, особенного дизайна помещения даже без облицовочной обшивки, под старину. В зависимости от предназначения интерьера помещения выбирается отделка, декор.

Подшивка чернового потолка

Например, для чернового ремонта, интерьера, при задумке дизайна, декора в бане нельзя пользоваться следующими элементами:

Различные деревянные потолочные панели: ДСП, ДВП, фанеру, потому что при повышенной влажности они будут деформироваться.
Пластик, им можно отделать черновую основу, потолок под дерево и старину, подчеркнуть дизайн даже без облицовочной обшивки, но он обладает плохими теплоизоляционными свойствами, будет образовываться конденсат, а затем плесень на отделке.
Лесоматериалы, содержащие смолы, которые будут капать вниз при нагревании

Это может быть рейка и МДФ, важно уточнить перед приобретением.. https://www.youtube.com/embed/LeOoQZaFNc0. https://www.youtube.com/embed/LeOoQZaFNc0

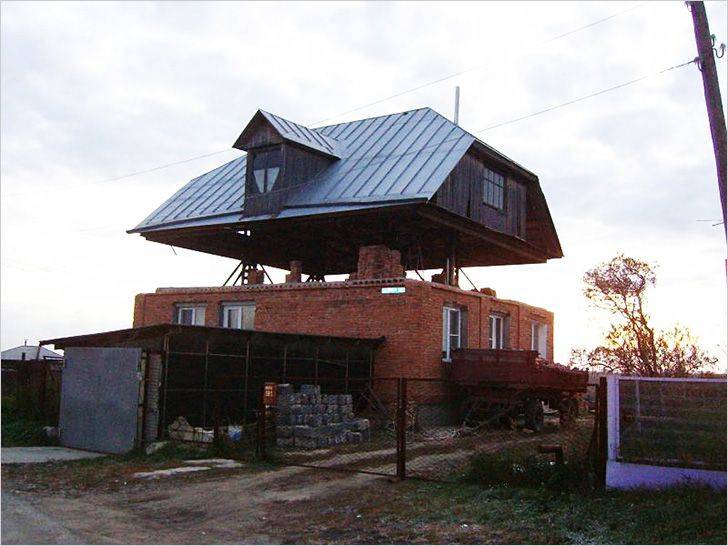

Как поднять потолок в кирпичном доме. Как поднять крышу в частном доме + видео

Как правило, у всех старых домов существует одна проблема – это низкий потолок. Такое помещение выгодно в плане обогрева, но для установки современной мебели с высокими шкафами создаются определенные проблемы. Да и сама такая обстановка навевает ощущение давления сверху. Чтобы решить эту проблему, не стоит разбирать крышу. Ее можно приподнять вместе с потолком. Для этого понадобятся несколько домкратов и металлический швеллер. Сейчас мы постараемся подробней разобраться, как поднять крышу дома, установленную на кирпичных и деревянных стенах.

Инструмент и материалы, используемые для поднятия крыши кирпичного дома

Крышу небольшого дачного домика при желании можно поднять своими руками на нужную высоту, при этом разбирать ее не придется. Для работы понадобится приготовить следующие материалы и инструмент:

  • Главный механизм, который будет поднимать крышу – это домкраты. Их понадобится минимум три штуки, а лучше, если их будет четыре.

    Совет! Для подъемных работ лучше отдать предпочтение масляным домкратам, рассчитанным на грузоподъемность от пяти тонн.

  • По количеству домкратов готовят деревянные столбы. Древесина должна быть прочная на сжатие, например, дуб или бук. Вместо деревянных столбов, можно взять металлический швеллер или трубы.
  • Под домкраты понадобятся широкие прочные подкладки из листовой стали или дубовых досок толщиной не менее 50 мм. Подкладки предотвратят вдавливание домкратов в пол при поднятии потолка.
  • По мере подъема каждой балки, под них надо подкладывать временные подпорки. Для этих целей пойдут отрезки деревянного бруса или кирпич. Количество подпорок должно хватить под все балки, поэтому лучше заготовить с запасом.
  • После поднятия всей крыши вместе с потолком придется достраивать в высоту стены. На этот момент должны быть готовы соответствующие материалы (кирпич, саман и др.), а также раствор. Их количество рассчитывают заранее по высоте добавляемых рядов.

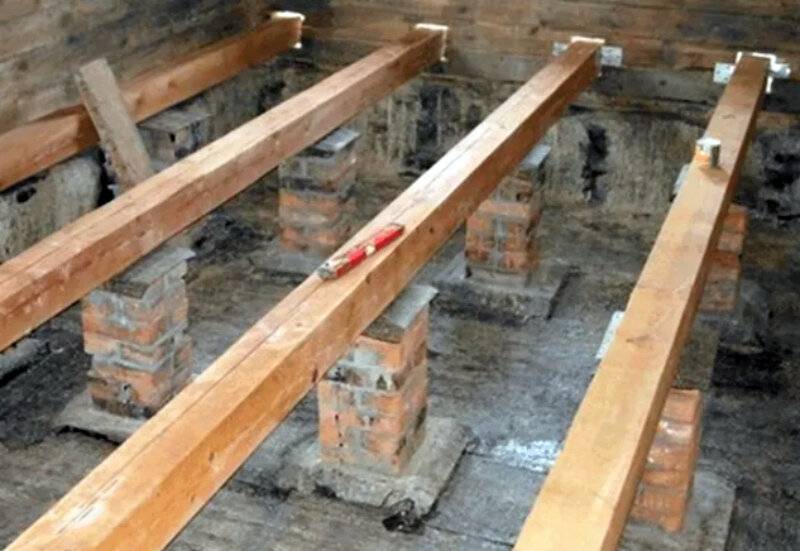

Опускаем пол ниже ленточного фундамента

Снимаем настил пола;
Срезаем опирающиеся на фундамент половые балки.
Осторожно, чтобы не нарушить фундамент стен, углубляем пол, извлекая лишний грунт и подсыпку. Не увлекайтесь: если вы попытаетесь зарыться ниже фундамента, его подвижки практически гарантированы

С очевидными последствиями для стен.
Заново делаем засыпку щебенкой, армируем и заливаем новый фундамент под новый уровень половых балок;
Укладываем балки и заново настилаем пол.

Пространство внутри ленточного фундамента — не только теплоизоляция от грунта, но и лишние сантиметры высоты

Недостатки

  • Большой объем работы;
  • Опасность подвижек грунта под фундаментом при заглублении;
  • Окна и двери опять-таки окажутся куда выше привычного уровня.

Увеличение площади сечения

Увеличение площади сечения несущих деревянных балок оправдано в том случае, когда изначально неправильно был сделан расчет перед их установкой или в результате потери прочности в следствие естественного износа. Практически этот вариант похож на усиление с помощью деревянных накладок, но по всей длине балки.

Различие заключается в том, что между основной балкой и материалом для увеличения площади сечения прокладывается гидроизоляция. Кроме того, если усилители деревянные, их нужно обработать антисептиком. В случае варианта из металла, последний подлежит антикоррозийной обработке.

Если существует большой прогиб, перед установкой дополнительного материала балки следует выпрямить с помощью домкрата или установкой вертикальных опор из бруса круглого, или прямоугольного сечения.

Матовые поверхности

Самый распространенный и экономичный вид натяжного потолка – матовая фактура, по виду напоминает очень качественно оштукатуренный потолок. Подходит практически для всех помещений частного дома. Возвращаясь к экономичным способам отопления, многие возвращаются за помощью к печам. Чем отделать потолок? В частном доме с печным отоплением натяжные потолки как нельзя кстати: ПВХ покрытие выдерживает высокие температуры, пожароустойчиво, не токсично. Покрытое латексной краской такое полотно легко моется от дыма и копоти. Остановив свой выбор на таком варианте, саму печку выбирают небольшую, с дымоходом неширокого диаметра. Вокруг трубы можно сделать широкий короб с гипсокартона, как щит.

Как сделать потолок в деревянном домеПотолок своими рукамиЧерновой потолокУстройство потолка

В этом видео покажу как сделать потолок в деревянном доме своими руками, расскажу о некоторых секретах при подшивке чернового потолка, которые хорошо показали себя при постройке бани из бруса, поэтому решил применить их и при устройстве потолка в доме из бруса.Смотрите на канале другие видео посвященные строительству дома из профилированного бруса своими руками:

Гидроизоляция ленточного фундамента стеклоизолом//Фундамент своими руками//Кладка цоколя: https://www.youtube.com/watch?v=1NoDm…

Разметка для кладки первого ряда цоколя из кирпича//Кладка цоколя своими руками: https://www.youtube.com/watch?v=YmjAU…

Кладка первого ряда кирпича//Однорядная система перевязки углов: https://www.youtube.com/watch?v=sPDY8…

Замазываем вертикальные швы в кирпичной кладке//Цоколь: https://www.youtube.com/watch?v=krW7j…

Кладка второго ряда кирпича//Однорядная система перевязки углов: https://www.youtube.com/watch?v=b_oEx…

Как выровнять фундамент//Выравнивание фундамента//Выставка углов в горизонт//Обзор лазерного уровня: https://www.youtube.com/watch?v=87mJT…

Продухи в цоколе: https://www.youtube.com/watch?v=IzGe1…

Можно ли заливать фундамент частями//Фундамент своими руками: https://www.youtube.com/watch?v=y7BG2…

Пеноплекс вместо подкладочной доски: https://www.youtube.com/watch?v=JOoDW…

Трафареты для сборки бруса в “Теплый угол”: https://www.youtube.com/watch?v=Dj8T6…

Соединение бруса в теплый угол: https://www.youtube.com/watch?v=1w-Hh…

Как подрезать профилированный брус в углах, при сборке в “Теплый угол”: https://www.youtube.com/watch?v=dtHGk…

Самая простая вытяжная вентиляция//Утепление потолка опилом: https://www.youtube.com/watch?v=wbvF5…

Сборка дома из бруса на шканты: https://www.youtube.com/watch?v=fpQkF…

Как отбелить древесину//Иней vs Белизна: https://www.youtube.com/watch?v=AEhlS…

Лаги для пола в доме из бруса: https://www.youtube.com/watch?v=uXKKe…

Простой септик своими руками//Канализация для частного дома: https://www.youtube.com/watch?v=MJRxU…

Установка компенсаторов усадки (он же лифт (домкрат) регулировочный): https://www.youtube.com/watch?v=nAoDM…

Балки перекрытия//Монтаж балок перекрытия: https://www.youtube.com/watch?v=CxIoh…

Установка шпилек при строительстве дома из профилированного бруса//Усадка дома из бруса: https://www.youtube.com/watch?v=S1Nuz…

Самая простая вытяжная вентиляция в частном доме. Часть 2//Как избавится от конденсата в вентиляции: https://www.youtube.com/watch?v=SH_PY…

Консервация дома из бруса на зиму//Подготовка к зиме недостроенного дома: https://www.youtube.com/watch?v=CI6mE…

Отопление частного дома//Твердотопливный котел Бренеран//Ленинградка//Однотрубная система отопления: https://www.youtube.com/watch?v=VpkPf…

Пружинный узел сила. Начало строительного сезона 2017 г.: https://www.youtube.com/watch?v=tL6AF…

Мауэрлат// Дом из профилированного бруса//Применение узла “Сила”.: https://www.youtube.com/watch?v=tXq_2…

Дом из профилированного бруса//Дом своими руками//Фронтоны: https://www.youtube.com/watch?v=SpB2-…

Монтаж подстропильного бруса//Слеги при рубленных фронтонах: https://www.youtube.com/watch?v=kCSia…

Монтаж конька дома из бруса//Коньковая балка: https://www.youtube.com/watch?v=8pKMV…

Сращивание стропил по длине: https://www.youtube.com/watch?v=PXBFx…

Крыша своими руками. Часть 1//Подготовка фронтонов: https://www.youtube.com/watch?v=rAsAk…

Крыша своими руками. Часть 2//Установка и крепление стропил: https://www.youtube.com/watch?v=Zu6XK…

Крыша своими руками. Часть 3//Установка скользячек//Обрешетка крыши//Баннер вместо рубероида: https://www.youtube.com/watch?v=mHj79…

Окосячка своими руками//Подготовка проема//Изготовление обсадной коробки: https://www.youtube.com/watch?v=JRKqm…

Скважина на воду//Скважина своими руками//Как пробурить скважину//Желонка: https://www.youtube.com/watch?v=M2l9Y…

Погреб в доме//Заливаем полы в подполье//Подвал частного дома: https://www.youtube.com/watch?v=3Jfxt…

Прокладка труб канализации под землей//Канализация в частном доме своими руками//Уклон канализации: https://www.youtube.com/watch?v=6Nscs…

Что стало с домом после зимы//Дом из профилированного бруса//Обзор дома из бруса: https://www.youtube.com/watch?v=JGC4C…

Выравнивание стены в деревянном доме//Выгнуло стену из бруса//Как выровнять стену: https://www.youtube.com/watch?v=0O87Q…

Натяжные потолки

Натяжные потолки вошли в обиход сравнительно недавно. Не все знакомы с их достоинствами и недостатками, разнообразием фактуры, цвета и качества. Натяжной потолок — это натянутое полотно ПВХ пленки или пропитанной поливинхлоридом ткани. Расцветки полотна представлены самой широкой цветовой гаммой, как однотонной, так и с множеством различных узоров. Типы поверхностей натяжного потолка для частного дома выбирают в зависимости от назначения комнаты. Чем отделать низкий потолок в частном доме? Что выбрать для ванной, кухни, котельной? С помощью этого материала решаются практически все проблемы.

Каким образом его устанавливать

Обычно больше всего страдают балки в местах стыка друг с другом или со стеной, из-за перепадов температур, влажности и, собственно, зазора между пластами древесины. Для начала ремонтных работ стоит отпилить подгнивающие участки древесины, затем подобрать или обрезать по размеру куски швеллера и заменить им по периметру балки отсутствующие части, затем закрепить получившуюся конструкцию в стене с помощью болтов не меньше, чем 20 миллиметров в диаметре.

Если же вы усиливаете металлические балки швеллером, для начала зачищаете старую балку от коррозии, привариваете сварочным аппаратом по всей её длине швеллер и наносите защитное покрытие от ржавчины, тщательно грунтуете и наносите слой цементно-известковой штукатурки. Сварочный аппарат гораздо дешевле арендовать на сутки у любой строительной фирмы в вашем городе, чем покупать новый для одного использования. Эта процедура поможет продлить срок службы перекрытий ещё на долгое время.

Увеличение сечения

Для этого используют накладки из древесины. Применяют доски и брус. Сечение подбирают в зависимости от степени повреждения и планируемой нагрузки. Стоит отметить, что наращивание сечения по бокам не эффективно. Чтобы это понять, достаточно взглянуть на формулы, по которым рассчитывают элементы. Ширину в этих вычислениях берут в первой степени, а высоту — во второй. При увеличении размеров в 2 раза в первом случае, несущая способность удваивается, а во втором — возрастает вчетверо.

Стягивание существующей балки с накладкой болтами, скобами или шпильками. Профессиональные мастера предпочитают последний вариант. При закручивании гаек обязательно используют шайбы, чтобы не повредить древесину. Между металлическими деталями и деревом предусматривают слой изоляции, например, Техноласт ЭПП. Поврежденный участок перед выполнением работ обрабатывают антисептиком.

Как приподнять потолок

Но мы сейчас не станем демонтировать вопрос о правильном подборе строительных материалов. Тема нашей заметки полностью иная, в этом случае мы попытаемся поправить ситуацию, в которой находятся хозяева данных домов.
Сейчас мы будем демонтировать вопрос — как поднять своими руками невысокий потолок. Вопрос трудоёмкий и подойти к нему нужно со всей серьезностью.

Особенность — основной момент

Порой можно повстречать советы и различные рекомендации, по этому вопросу, какие прямиком показывают, как это осуществить.
Мы серьезно заявляем, такого рода инструкция в идеальном варианте может вынудить вас сделать кучу не нужной работы, а в худшем приводит к полному распаду дома. А все потому, что каждое определенное строение имеет свои нюансы по устройству и конкретный рабочий срок.

Неправильное решение

Например рассмотрим вопрос, когда чтобы приподнять потолок в строении советуют  поднять перекрытия потолка при помощи специализированных средств. Вместе с этим нет ни слова про то, что первым делом нужно чутким образом проанализировать состояние самих балок.
Итак:

  • Действие подъемных механизмов приводит к полному распаду кровли из-за плохого состояния балок.
  • Если балки размещены в отличном состоянии, эта процедура приводит к тому, что кровля просто съедет в сторону и установить ее на место уже не выйдет.
  • Прийдется определённо целиком демонтировать и монтировать по-новому.
  •  Съехавшая крыша может наносить неисправимый ущерб самому зданию.
  • Как результат, полнейшее разрушение дома.

Одно врачуем – иное калечим

Когда не получается приподнять потолок собственными руками из-за конструктивных свойств сооружения, поступают легче, спускают пол.
Повторимся, все целиком персонально и где для одного сооружения панацея, для другого совсем ненужная трата времени.Представим, что дом с невысоким потолком имеет хорошо размещенные окна.
Итак:

  • Жёстких показателей по высоте подоконника от пола нет, но возможно комфортная высота составит не выше 900 мм.
  • Вы опустите пол на 300 – 400 мм.
  • В конце концов подоконник окажется на высоте 1200 – 1300 мм.
  • Если для промышленых строений подобное расстояние допускается, то для помещения для проживания совсем не комфортная высота.

Конструктивная характерность важна

Осмотр фундамента

На вопрос опустить или нет пол, также действует устройство и высота фундамента. И поэтому кроме окон стоит тщательно его посмотреть.
В другом случае крепкое уменьшения уровня пола может плохо отразиться на состоянии всего здания. По любому если пол в помещении окажется на через чур невысоком уровне от земли, ничего хорошего от данного ожидать не доводится.
Вообще, проектируя и строя дома из дерева, стоит рассчитать данную возможность как замена некоторых балок и частей венца дома.

Наша справка:В античности сооружая здания из дерева, архитекторы и рабочие, понимая относительную служит недолго конструкций из дерева, сооружали их аналогичным образом, что если необходимо ставшие гнилыми части можно было менять без разборки основного строения.

Плюсы подъема строения

Подъем при помощи домкратов

Если не получается поднять крышу или опустить уровень пола, исполняется подъем всего строения дома из дерева. В этом варианте получается достигнуть сразу 2-ух хороших нюансов.
Первое, повышение высоты перекрытия потолка и во вторых приподымая здание можно успешно поровнять поведенный пол и потолок.

Фиксируем крышу на нужной высоте

Когда балка поднята на необходимую высоту, под ней нужно возвести подпорку. Даже если при закладке проемов вы будете использовать глину, для строительства подпорок лучше применять раствор, поскольку он быстрее сохнет и приобретает необходимую прочность. Возводить подпорку придется в тот момент, когда балка опирается на поднятый домкрат, после ослабления домкрата на подпорку сразу же ляжет нагрузка — свежеположенная глина в этот момент, скорее всего, даст просадку.

Особенную трудность будут представлять участки стены, где балки ложатся над оконными проемами. Вероятно, вы захотите увеличить высоту окон, для этого нужно будет поднять перемычки и заложить пустоты в тот момент, когда балки опираются на домкраты.

Способы усиления балок перекрытия

Точно подобрать вариант поможет специалист. Перед принятием решения проводят визуальный осмотр конструкции. По возможности выполняют более точные испытания на прочность. После проверки выбирают оптимальный метод усиления, учитывая:

  • процент износа и повреждения;
  • условия работы;
  • конструктивные особенности здания и требования к помещениям (нужно ли сохранить свободное пространство, есть ли возможность уменьшить высоту помещения и т.п.).

Выделяют два пути увеличения несущей способности:

  • усиление сечения балок;
  • изменение условий работы (уменьшение пролета, шага несущих элементов или нагрузки).

При серьезных повреждениях рекомендуют совмещать два этих варианта.

Снимаем крышу дома

Для сооружений, занимающих небольшую площадь, наиболее очевидным и простым решением низких потолков станет именно этот вариант.

Первое, что надо будет сделать – это разобрать кровлю. Далее снимаются несущие балки, и добавляется один или же два венца. После этого ставиться новое потолочное перекрытие, а замет и новая крыша.

Данный метод обладает следующими преимуществами:

  • потолки получаются нужной высоты без каких-либо оговорок (двери и окна при этом остаются на своем прежнем уровне, а размер помещения ощутимо увеличивается).
  • помимо расширения пространства, выполняет также и обновление прежней крыши с заменой испорченных стропил и балок.

Но есть у этого способа и некоторые недостатки:

  • большой объем работы. Это касается даже тех домов, которые не отличаются большой площадью;
  • определенный промежуток времени деревянный дом проведет без крыши вообще, поэтому надо будет следить за прогнозом погоды, выбирая для работ солнечные дни.

Если в силу конструктивных особенностей не получается поднять потолочное перекрытие своими руками, стоит присмотреться к такому методу, как опускание пола.

Как поднять провисший потолок в старом доме. Провис потолок в доме? Не проблема!

Эта статья описывает очень распространённую проблему, которая часто возникает в частных домах старой постройки. Итак, вы начинаете замечать, что потолок в вашем доме начинает провисать. Не печальтесь. Есть очень простой, недорогой и эффективный способ борьбы с этим строительным недоразумением.

Шаг 1. Поднимаемся на чердак и тщательно исследуем поверхность

Сразу обращаем внимание на хлам (который, скорее всего там имеется), который можно будет убрать и облегчить нагрузку на потолок. Далее необходимо найти балки, которые прогнулись

Считаем количество балок, замеряем их длину.

Шаг 2. Готовим необходимый материал. Вам необходимо:

1. Брус, желательно той же длины и ширины, что и провисшие балки. Количество брусьев должно соответствовать количеству балок.

2. П-образные шпильки д 20 мм, ширина которых соответствует толщине балок. На концах шпилек должна быть нарезана резьба. Количество шпилек рассчитывается, исходя из того, что необходимо будет 1 шт на 1 метр провисшей балки.

3. Калёный уголок с отверстиями, диаметр которых соответствует диаметру шпилек, а межосевое расстояние равно ширине балок.

Отличным способом поднять потолок в вашем деревянном доме является- балки. Ведь они содержатся почти в любом потолке деревянного дома. С помощью них реально поднять потолок на 15 – 25 см

4. Деревянные подкладки, которые можно вырезать из заготовленного бруса. Длина каждой подкладки на менее 30 см.

Шаг 3. Поднимаем брусья на чердак. На каждую балку кладём брус таким образом, чтобы они совпадали. Далее, под каждый брус кладём по краям подкладки из дерева. Теперь, брусья как бы висят в воздухе над балками.

Шаг 4. Далее сверлим сквозные дыры в потолке таким образом, что бы можно было в эти отверстия просунуть шпильки. Свободные края шпилек должны находиться на чердаке.

Шаг 5. Используя пневматический домкрат и кусок бруса необходимой длины, аккуратно поднимаем потолок.

Шаг 6. Поднятый потолок фиксируем шпильками и гайками, после чего опускаем домкрат.

После выполнения этих несложных операций вы выровняете потолок, обезопасите его от дальнейшей деформации.

Усиление стропил

Работы практически не отличаются от случая с перекрытиями. Все методы, перечисленные выше, актуальны. Исключение могут составить протезы. При работе на крыше висячие стропильные ноги будет разумно заменить на наслонные. Первые опираются только на мауэрлат, а наверху просто упираются друг в друга. Вторые же имеют две точки опоры: снизу на мауэрлат, сверху на коньковый ригель.

При усилении стропил важно помнить, что нагрузка на них больше, чем на перекрытия. Соответственно, требуются больше сечения

Основная составляющая нагружения — снег. Его масса зависит от климатического района.

Кровля

Варианты решений

Для решения поставленной перед нами задачи может быть использована одна из следующих методик:

  • удаление подшивного потолка;
  • подъём потолочных балок;
  • опускание половых лаг;
  • подъём всего здания в целом (с добавлением венцов).

Отметим, что выбор подходящего варианта увеличения высоты помещений в доме зависит от многих факторов и связан с теми или иными трудностями.

Способ, предполагающий демонтаж подшивного потолка, является, конечно же, наиболее простым, но с его помощью удаётся нарастить на 15-20 см. только продольные (по отношению к балкам) стены.

Снижение уровня размещения половых лаг потребует от исполнителя обязательной переделки оконных блоков (вряд ли кого устроят неестественно высокие подоконники), либо же наращивания фундамента.

Подъём строения с помощью домкратов выполняется обычно либо с целью добавления дополнительных венцов, либо для наращивания его фундамента (с последующим опусканием половых лаг). Далее мы вкратце рассмотрим особенности реализации каждого из этих методов.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Усиление балок углеволокном
Усиление балок углеволокном – схемаУсиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

h

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.

  1. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.

  2. Отрезать поврежденный участок балки (0,5м)

  3. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.

  4. Сместить и прибить гвоздями сдвижную планку.

Усиление балок шпренгельными затяжками

h

Тип усиление с изменением услой работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов

 Тип изменение условий работы конструкций

h

Изменение схемы работы

h

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
