Что такое абиссинский колодец или абиссинская скважина

Правила строительства абиссинского колодца

Прежде чем устанавливать абиссинский колодец, следует выбрать для него подходящее место на участке. Лучше всего найти старый колодец и установить новый неподалеку. Но делать это можно только в том случае, если старым перестали пользоваться не из-за того, что водная жила пересохла.

Если грунт мягкий и место выбрано удачно, работа проводится следующим образом:

  1. Для начала необходимо смастерить фильтр. Для этого берется труба (диаметр 110 см), к которой будет привариваться конусовидный наконечник. Это — игла для скважины. Если приварить деталь нет возможности, можно просто смять конец трубы с помощью кувалды. После этого в игле с обеих сторон делают щели с помощью болгарки по 2 см через 2,5 см. Далее на иглу накручивается проволока и сетка, которые закрепляются хомутами.
  2. В назначенном месте нужно сделать отверстие с помощью садового бура. Бурить нужно до тех пор, пока на инструменте не появится мокрый песок.
  3. Иглу для колодца следует соединить с другими трубами с помощью муфт и опустить ее в пробуренное отверстие. Скорее всего, трубу придется вбивать в землю, так как отверстие для него небольшое в диаметре.
  4. В последнюю очередь устанавливаются обратный клапан, а также насосная станция. Конструкция должна быть совершенно герметичной. В насосную станцию следует залить воду, а шланг подсоединить к выходу. После этого насос можно будет запускать.

Первые минуты из колодца может идти воздух или грязная вода, но очень быстро трубы прочистятся, и пойдет чистая вода.

И еще несколько советов напоследок для тех, кто хочет установить колодец на своем участке

Особое внимание нужно уделить выбору места. Оно не должно быть на болотистом участке. Использовать нужно оборудование из экологически чистых материалов

А проводить работы лучше весной или осенью. Тогда на участке всегда будет доступна чистая вода в любых количествах

Использовать нужно оборудование из экологически чистых материалов. А проводить работы лучше весной или осенью. Тогда на участке всегда будет доступна чистая вода в любых количествах.

Обслуживание и использование абиссинской скважины

Для пользователей, увлекающихся огородничеством, обустройство колонки на участке – хороший экономичный способ решения проблем с поливом. Колонка представляет собой цилиндрический корпус из металла с внутренним поршнем и обратным клапаном. Для движения клапана присутствует ручка. Если ее опустить вниз, то вода поступает в надпоршневую часть. При перемещении поршня вверх обратный клапан закрывается, а вода выталкивается наружу.

Отзывы владельцев от использования колонки в абиссинском колодце положительные.

В частности, отмечается:

  • Простой монтаж.
  • Энергонезависимость. Устройство можно монтировать в любой точке участка.
  • Круглогодичная работоспособность. Для этого вида обустройства не требуется дополнительной защиты.
  • Низкая себестоимость.
  • Возможность самостоятельного изготовления.

Отрицательные отзывы о колонке следующие:

  • при большой длине магистрали обустройство колонки становится невозможным;
  • отсутствует организация непрерывной подачи воды;
  • небольшая производительность;
  • необходимость демонтажа в зимний период при сильных морозах.

Если абиссинская скважина глубокая, а использование электрических приборов, по каким-то причинам невозможно (например, нет электричества дома), то можно рассмотреть вариант обустройства скважины насосом штангового вида. Длина цилиндра у него больше, чем у поршневого. Однако устройство не получило широкого распространения, так как оно громоздкое, а для перемещения рычага нужно обладать достаточной силой.

При наличии электричества наиболее приемлемым способом обустройства является электрический насос. Производительность оборудования большая, усилий для перемещения жидкости не потребуется. Стоит отметь изделия с гидроаккумулятором, которые наиболее популярны в использовании. Простые насосы нерациональны, так как их ремонт при поломке – дорогостоящая услуга. Да и к использованию они непригодны, если потребности в воде небольшие.

Бурение абиссинского колодца показано в следующем видео.

Конструктивная специфика скважины иглы

Конструкция скважины-иглы проста и надежна, а стоимость материалов невысока. Поскольку устройство не занимает много места, его можно установить даже на небольшом дачном участке. При необходимости иглу легко демонтировать и перенести на другую площадку. Срок службы скважины может составить от 10 до 30 лет. Это зависит от характера грунта, количества воды под ним, качества использованных материалов и соблюдения технологии обустройства.

Самый простой способ сооружения автономного водоснабжения — абиссинская скважина. Ее глубина не достигает 15 м, а значит, и затрат как денежных, так и физических в процессе работ будет гораздо меньше.

Типовая схема устройства

Основными функциональными элементами колодца-иглы являются:

  • узкие стальные трубы, герметично соединенные между собой с помощью муфт;
  • наконечник из закаленной стали, имеющий форму копья;
  • фильтр, задерживающий частицы грязи и микроорганизмы;
  • входной клапан, задерживающий воду и не выпускающий ее обратно;
  • насосное оборудование — ручное типа колонки или электрическое.

Отрезки металлических труб соединяются между собой. На конце монтируется погружной наконечник с несколькими отверстиями для поступления воды. Не следует использовать штанги из чугуна — этот сплав слишком хрупкий и может легко расколоться при забивке. Диаметр водонапорного ствола должен быть от 2 до 4 см, длина каждого отрезка составляет 1,5-2 м. Наконечник-копье имеет длину 10-12 см и диаметр на 1 см больше основного ствола.

Ручной насос состоит из нескольких частей:

  • стакана — отрезка стальной трубы диаметром 10 см;
  • патрубков для всасывания и выпуска воды;
  • рычага;
  • поршня-шатуна;
  • обратного клапана;
  • нескольких уплотнительных прокладок.

Вместо ручной помпы или в комплекте с ней можно установить автоматическое устройство. Оно будет набирать воду в подготовленный резервуар и самостоятельно отключаться при его заполнении.

Особенности изготовления ствола

Пробурить отверстие в почве и установить трубу можно несколькими методами:

  1. Шнековым бурением — применяется компактный садовый бур.
  2. Забиванием штангой — используется шестигранный металлический штырь, которым ударяют по наконечнику.
  3. Забиванием бабкой — тяжелым грузом с отверстием.

К нижнему отрезку ствола приваривают наконечник. Эта часть будет принимать воду, для чего в ней сверлят 30-40 отверстий в шахматном порядке. На этом участке устанавливается металлическая сетка-фильтр.

Колодец не должен находиться вблизи от жилого строения. Оптимальным расстоянием между этими конструкции считается 10-12 м

Также стоит обратить внимание и на расположение рядом с колодцем септика или простой сливной ямы

Подготовленную штангу устанавливают в нужном месте вводят в почву путем бурения или забивания. По мере того как труба углубляется в грунт, ее наращивают с помощью муфт до нужной длины. Между первой и второй штангами устанавливается обратный клапан. Это может быть пластмассовый шарик, который будет пропускать воду только по направлению к насосу. Когда наконечник достигает слоя песка, его погружают еще на 50 см. Уровень воды в трубе должен быть около 1 м.

На верхний конец ствола накручивается ручное приспособление для закачки. Чтобы исключить «заглатывание» системой воздуха, места соединения уплотняют паклей и герметиком.

После завершения работ по установке колодец прокачивают до получения чистой воды. Вначале выходит воздух из труб, затем грязная вода, и только в конце очищенная. Площадку вокруг иглы бетонируют так, чтобы ее уровень был выше грунта на 6-8 см.

Если вода залегает слишком низко, дополнительно выкапывается приямок — шахта глубиной 1 м и с достаточной для работы площадью. При этом способе обустройства бурение скважины начинают со дна приямка. Здесь же устанавливают насос.

Усовершенствование допотопного фильтра

Простейшее устройство для очистки воды способно задержать песок и небольшие камни, но легко пропускает более мелкие частицы. Чтобы получить чистую воду, фильтр нужно доработать. Для этого необходимо:

Поверх штанги намотать нержавеющую проволоку. Расстояние между витками должно быть 2-3 мм.
Сверху проволока плотно закрывается стальной сеткой, края которой припаиваются к трубе

Припой должен быть только оловянным, так как свинцовый может ухудшить качество воды.
Важно, чтобы диаметр готового участка не превышал таковой у наконечника. В противном случае детали очистительного сооружения легко отсоединятся при забивке в почву.

Сетка для фильтра должна быть изготовлена из нержавеющей стали, но ни в коем случае не из цветных металлов. Латунный вариант быстро подвергается коррозии.

Чем хороша абиссинская скважина?

Список достоинств любого абиссинского колодца обширен:

  1. Дешевизна. Действительно, цена такой скважины «под ключ» никак не окажется дороже 25 000 рублей. В среднем обустройство выйдет в 14 000-15 000 тысяч. Плюс еще тысяч 5-9 уйдет на приобретение и установку соответствующего оборудования. Если сравнивать со стоимостью шахтного колодца, то там только рытье встанет в 35-40 тысяч рублей. И чтобы обустроить двойной шатер (если, конечно, заботиться о качестве добываемой воды), придется потратить еще столько же.

Важно

Двойной шатер — это не навершие над колодцем, как кому-то может показаться. «Двойным шатром» специалисты называют тип водозаборного устройства, оборудованный на самом дне шахтного колодца.

  1. Скорость проходки.

    Для проходки абиссинской скважины не потребуется строить буровую вышку. Ей даже тренога не потребуется. Ведь в России глубина залегания водоносных пластов в земле колеблется от 2-х до 15-ти метров. Можно обойтись ударно-канатным бурением и добраться до питьевой воды буквально за несколько часов, если работать вдвоем. Если же в процессе бур застревает или скважина оказывается пустой, извлечь оборудование будет совсем несложно. Это делается с помощью автомобильного домкрата, упертого в подбабок. И все переносится в следующий квадрат для новой попытки, с учетом корректирующих поправок «на воду».

  2. Экологичность. Поскольку у абиссинской скважины нет обсадной трубы, это исключает проникновение в водосбор верховодок, то есть паводковых и талых потоков. Вот и выходит, что даже в окрестностях какого-нибудь мегаполиса вполне реально получить с помощью такого колодца практически артезианскую воду по качеству.
  3. Санитария. По вышеописанным причинам абиссинскую скважину можно считать почти идеальной и с точки зрения санитарии. Такой колодец можно забить хоть из подвала дома — вода все равно останется чистой и пригодной для питья и хозяйственного использования. А в таких условиях и приямок делать не придется, ведь скважина в подвале зимой так и так не замерзнет.
  4. Долговечность. Чтобы судить о продолжительности эксплуатации абиссинских скважин, достаточно упомянуть тот факт, что те самые колодцы англичан в Эфиопии исправно функционируют и по сей день. И не требуют какого-то особенного ухода. По факту абиссинский колодец будет давать воду до тех пор, пока она остается в его водоносном пласте.
  5. И самое главное. Для того, чтобы оформить абиссинскую скважину, не потребуется абсолютно никаких разрешительных документов. Не нужно покупать лицензий и регистрировать колодец в инстанциях. Не надо делать абсолютно ничего, кроме того, что пробить и пользоваться. Закон Российской Федерации на этот счет дает совершенно четкие разъяснения: граждане страны на своих земельных участках имеют право добывать любые полезные ископаемые с глубины, которая не превышает 5 метров, а также проходить скважины на воду до первого водоносного пласта. То есть такие скважины не должны быть артезианскими, а больше никаких запрещающих распоряжений на этот счет не имеется.

Важно

Законодательно абиссинские скважины пока можно бурить без официальных разрешений и регистраций, а также без уплаты налога. Но только на территории РФ. В большинстве бывших стран Советского Союза разрешений на это тоже не потребуется, но там в налоговых кодексах прописаны налоги на полезные ископаемые. Это нужно иметь в виду и проверять, прежде чем что-то добывать, в том числе воду.

Как выбрать место для бурения

Определить наличие водоносного горизонта по косвенным признакам:

  • наличие колодцев и других скважин в округе однозначно свидетельствует о наличии водоносного горизонта. Больше того, пообщавшись с хозяевами колодцев, вы можете оценить потенциальный дебит вашей абиссинской скважины, а заодно узнать много нового о грунте;
  • наличие родников и бочагов с чистой водой также является признаком наличия хорошего водоносного пласта. А вот наличие реки ничего не гарантирует – вода в ней может быть транзитной;
  • влаголюбивые растения с мощной корневой системой часто получают воду из водоносного горизонта. Если крапива или лопух сохраняют сочный зеленый цвет и во время засухи – велик шанс, что они добрались до подземной воды.

Где нельзя бурить?

Запрещено бурить скважины:

  • на склонах оврагов;
  • на обрывах;
  • на расстоянии менее 15 м от выгребных ям, полей подземной фильтрации, птичников, коровников либо пудр- клозетов;
  • на расстоянии менее 300 м от кладбищ, скотных дворов, птице и свиноферм;
  • на расстоянии мене 3500 м от городских свалок, промышленных могильников, канализационных очистных прудов или больших полей подземной фильтрации, а также предприятий химической промышленности.

Как определить глубину абиссинского колодца?

Предполагаемую глубину можно определить по глубине уже имеющихся колодцев и скважин.

Например, у вашего близкого соседа есть колодец глубиной 6 м. Перепада высот между участками практически нет – следовательно, ваша абиссинская скважина также будет иметь глубину порядка 6 метров.

Второй пример. Колодец глубиной 6 метров находится на расстоянии около 200 метров. Местность неровная. В этом случае необходимо определить разницу в высоте.

Определить разницу в высота можно при помощи обычного барометра-анероида. Измерьте атмосферное давление у поверхности земли рядом с колодцем, а затем на месте будущей абиссинской скважины. Разница в 1 мм ртутного столба будет означать разницу в 1 м по высоте. Так, если давление у колодца с будет равно 754 мм , а у вас 755 мм, то вода скорее всего будет залегать на глубине 5 метров.

1 Сравнение колодца и скважины

В целом, колодец лучше создавать в регионах с чистой экологией, и глинистой почвой. В случае песчаных пород имеет смысл обустраивать скважину – проблем с её эксплуатацией будет гораздо меньше. Также скважина, либо абиссинский колодец лучше подойдет для загрязненных регионов.

Разберем в деталях сильные и слабые стороны каждой технологии.

Плюсы колодца:

  • Длительный срок службы. Если нет никаких проблем с дебитом воды на участке, то можно говорить о минимум пятидесятилетнем периоде использования колодца, что превышает ресурс скважины (составляет 20-25 лет).
  • Чистка и ремонтные работы по колодцу могут быть выполнены своими руками, так как он обладает достаточным диаметром для проникновения внутрь.
  • Нет необходимости приобретать дорогостоящие погружные насосы. Получение воды с колодца может выполняться своими руками, посредством обычного лебедочного механизма.
  • Рытье колодца на даче может быть выполнено своими руками, что значительно сокращает затраты на реализацию проекта, так как нет необходимости арендовать профессиональное буровое оборудование.
  • Нет ограничений по использованию: скважина при отключенном электричестве становится попросту бесполезной – так как без света погружные насосы не работают, и воду достать нечем. Из колодца воду можно извлечь с помощью ведра.

Сравнение глубины колодца и скважины

Минусы у колодца также имеются.

Большое количество факторов влияющих на качество воды. Чистота воды сильно зависит от глубины колодца, а также от места его расположения. Типичными загрязнителями являются частицы грунтового слоя: песок, глина и другие механические вещества.

Для получения чистой воды, в большинстве случаев, придется покупать дополнительное фильтрующее оборудование.

Ограниченная глубина колодца. При создании колодца своими руками вы можете рассчитывать на глубину от 5 до 10 метров, даже при использовании специального оборудования сложно сделать колодец глубже 20 метров.

Ограниченный водозабор. Поскольку наполнение колодцев происходит за счет поверхностных вод, можно не рассчитывать на высокую эффективность восполнения воды (около 150-250 литров в час). Безусловно, на бытовые нужды небольшого дома этого будет более чем достаточно, однако на полив огорода, или на наполнение бассейна, воды вряд ли будет хватать.

Непостоянность поверхностного водоносного горизонта может являться причиной уменьшения дебета воды, либо вообще его отсутствия.

Основные плюсы скважин:

Оборудованная скважина на дачном участке с насосом

  • Артезианская скважина станет поставщиком неограниченного количества чистейшей воды, насыщенной всеми необходимыми для здоровья минералами.
  • Большая продуктивность и водоотдача. Бурение скважины до артезианского водоносного горизонта позволяет соорудить 3-4 полноценных точек подачи воды внутри дома от одного источника.
  • Неограниченная глубина.
  • Минимальные затраты времени на обустройство скважины.

Минусы у скважины также имеются.

Сразу стоит упомянуть о том, что недостатки скважины очень разнятся от её типа – в случае скважины на песок – минусы будут одни, если же говорить об артезианской скважине – совершенно другие:

  • Высокая стоимость обустройства — бурение скважины может быть выполнено только специалистами при наличии нужного оборудования.
  • Скважины на песок не отличаются длительным сроком эксплуатации, в лучшем случае он составит 10-15 лет. Если же говорить об артезианских скважинах, тот тут всё гораздо лучше – они могут прослужить 30-40 лет.
  • Зависимость от внешних факторов. При отключении электроэнергии погружные насосы становятся бесполезными, а своими руками извлечь воду со скважины невозможно.
  • При редкой эксплуатации скважины на песок очень быстро загрязняются.
  • Хорошие погружные насосы стоят дорого, кроме того, они отличаются плохой ремонтопригодностью.

Воду, которую дает артезианская скважина, безупречно чистой назвать всё же нельзя – в ней практически отсутствуют механические загрязнители (песок, глина и т. д.).

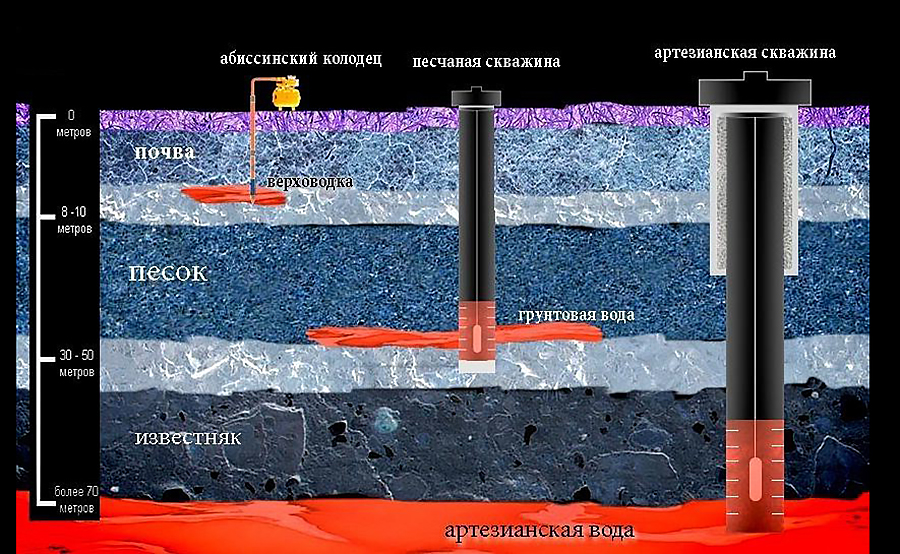

Сравнительная глубина и конструкция скважин различного типа

Но в артезианской воде, в сравнении с поверхностным водоносным слоем, присутствует большое количество минеральных солей, некоторые из них являются причиной жесткой воды. Так что позаботиться про обезжелезивание и умягчение воды всё же придется.

Модификация фильтра

С помощью упомянутого выше фильтра получается создать защиту только от гравия и мелкой гальки. Что касается мелкого мусора, то он успешно преодолевает такое препятствие. По этой причине перфорированный отрезок трубы нуждается в некоторой доработке.

Технология модификации:

  1. На трубу нужно намотать нержавеющую проволоку. Это позволит сделать площадь фильтровальной поверхности более обширной. Оптимальная дистанция между витками –3-5 мм.
  2. Поверх оснащенной проволокой трубы намотать нержавеющую сетку. Ее фиксируют методом пайки к стенкам колонны. Разрешается применять только оловянный припой, т.к. свинцовые материалы содержат вредные для здоровья примеси. Попав в воду, они ухудшают ее качество.

В целом же усовершенствование фильтра дает возможность увеличить качество добываемой воды и защитить скважину от заиливания.

По ходу модернизации необходимо придерживаться следующих правил:

  • Запрещается изготавливать сетчатый фильтр из латунной сетки. То же самое касается изделий из других цветных металлов. Если их спаять со сталью, получится гальваническая пара, она достаточно быстро выйдет из строя под воздействием коррозии.
  • Сечение перфорированного участка, оснащенного дополнительным фильтром, должно слегка уступать диаметру наконечника. В противном случае возникнет реальная угроза по ходу забивки отсоединения фильтра от трубы.
  • Нежелательно применять для изготовления буровой колонны и начального патрубка чугунные изделия, они слишком хрупкие для водоприемной части.
  • Соединительные муфты должны быть максимально прочными. Лучше всего отдавать предпочтение надежной сертифицированной продукции, а не самодельным вариантом с некачественной резьбой. В случае разгерметизации соединений потребуется демонтаж иглы и еще одна проходка скважины.

Забивка скважины

Труба вбивается в землю путем многократного падения тяжелого груза, как правило, одним из перечисленных ниже способов.

Забивные скважины трудновозводимы в горных породах и тяжелых глиныстых образованиях, крупный гравий и валуны — все это практически непреодилимое препятствие при забивке. Даже в чистом песке глубина забивания ограничена 20-25 метрами т.к. с увеличением глубины увеличивается и сопротивление.

Кувалда

Чтобы не повредить забиваемую трубу необходимо надеть переходник или накрутить муфту с коротким отрезком трубы.

Пользоваться кувалдой изнурительно, а кроме того, сложно соблюдать прямолинейность.

Забивная бабка

Для забивки применяют, так назывную, забивную «бабку» изготовить которую можно самостоятельно, купить готовую или взять в аренду.

Конструкция может различаться, например:

Забивная «бабка» имеет направляющую которая вставляется внутрь трубы. Удар приходится по муфте накрученной на трубу.

Направляющая снаружи, удар приходится по муфте накрученной на трубу.

На тело трубы закрепляется хомут или т.н. «подбабок», удар приходится по нему.

При забивании скважины «бабкой» чаше всего работают вручную, однако процесс можно облегчить используя веревку и блоки.

Забивная штанга

Редко применяемы метод при котором удар наносится по наконечнику внутри трубы. Ударная штанга поднимается тросом и под собственным весом падает вниз.

Отбойный молоток

Забить трубы абиссинской скважины можно и отбойным молотком — есть пневматические, электрические, бензиновые, гидравлические и прочие молотки.

Потребуется ударная чашка с ударным наконечником.

Что такое абиссинская скважина?

Такое экзотическое название получил упрощенный вариант автономной скважины, доходящей только до верхних водоносных пластов. Автором изобретения стал американский инженер Нортон, решивший проблему обеспечения водой английских солдат во время военных действий в эфиопской пустыне – тогдашней Абиссинии – в 1860-е годы. Появившись впервые на территории Эфиопии в XIX веке, абиссинская скважина востребована и сегодня благодаря простоте, производительности и долговечности.

Конструкция абиссинки

Основная конструкция устройства состоит из водозаборной трубы, заглубленной в водоносный пласт на 10-15 метров, и ручного поршневого насоса или электрической насосной станции, крепящихся сверху. Труба имеет диаметр 2,5-4 сантиметра и может быть изготовлена из металла или пластика. К нижней части трубы крепится конусовидный наконечник, который и называют «иглой», а чуть выше находится фильтр, через который происходит забор воды. С помощью абиссинки можно получать до 5 кубометров воды в час. Ее производительность зависит от того, насколько насыщен водоносный слой.

Вода не накапливается в скважине, а поступает в водозаборный ствол при создании в нем разряжения с помощью насоса. Сам источник подпитывается через нижние и верхние почвенные слои. Химические особенности водоносного пласта влияют на долговечность скважины. Для этого показателя важна и эффективность фильтра трубы.

Фильтры для скважины

Фильтры для абиссинки можно купить или изготовить своими руками. Для самостоятельной установки рекомендуется использовать полутораметровую толстостенную оцинкованную трубу. С двух сторон у нее нарезается резьба и на основание навинчивается заостренная «игла» – наконечник в форме конуса или пирамиды, задача которого – раздвигать грунт при углублении. Для прочности эти элементы можно проварить в месте соединения. Диаметр наконечника в широкой части должен быть больше диаметра трубы на 2-3 сантиметра.

В шахматном порядке, начиная с полуметра от основания (место для отстойника под песок), через каждые 3-5 сантиметров в трубе просверливаются несколько десятков 10-миллимитровых отверстий. Затем этот участок с отверстиями обвивается нержавеющей проволокой (рекомендованный диаметр – 1,5 миллиметра, расстояние между витками – 4 миллиметра), а сверху – в два слоя наматывается сетка из нержавейки с небольшими отверстиями, не пропускающая песок и глину. Ее можно закрепить нержавеющими хомутами или приварить припоем без свинца. Для более эффективной фильтрации применяется и геотекстиль, который после обмотки трубы также крепится стальными хомутами.

При изготовлении фильтра следует соблюдать необходимые технологии. В противном случае при наличии большого количества примесей в водоносном слое скважина может заилиться, качество воды снизится, и установка быстро выйдет из строя.
