Зачем нужны аэраторы?
Одним из способов избавления от лишней влаги является осушение. Оно позволяет избежать замены гидроизоляционного ковра и утеплителя.
Испарение предотвращает возможные протечки, которые в большинстве случаев появляются в результате строительно-ремонтных работ.
Просушивание утеплителя становится возможным при использовании вентиляционных аэраторов. В основе принципа их работы лежит разница между внутренним и внешним давлением воздуха, вследствие которой в аэраторной трубе создается тяга, образующаяся из-за понижения давления под влиянием ветрового потока извне.
Несмотря на то, что устройства эти очень простые, они предотвращают вспучивание кровельных покрытий. Аэраторы заблаговременно отводят влагу и не позволяют ей накопиться и в дальнейшем конденсироваться в подкровельном пространстве и в слоях кровельного пирога, поскольку скапливание влаги приведет к нарушению связи между несущей конструкцией и финишным покрытием.
На фоне сказанного становится очевидным необходимость монтажа аэратора для кровли уже на этапе строительства дома, не дожидаясь образования плесени, грибка и повреждения всей конструкции.
Кровельные аэраторы крайне необходимы также в случае плоской крыши, широко применяемой в гражданском и промышленном строительстве.

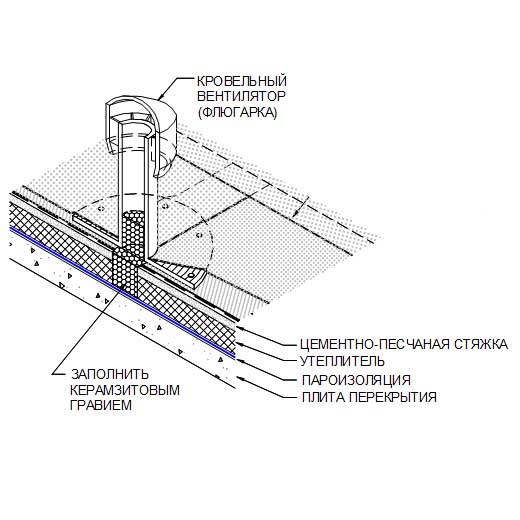

Ее слоеная структура включает в себя несущую плиту на основе железобетона, покрываемую утеплителем, пароизоляцией и стяжкой — цементно-песчаным раствором.
Гидроизоляционным слоем во многих случаях являются рулонные материалы.
Длительность эксплуатационного срока данного типа кровли зависит от ряда обстоятельств, в том числе от качественного проведения работ по гидро-, теплоизоляции и монтажу кровельного покрытия.
Практика показывает, что основным недостатком, выступающим на первый план в процессе эксплуатации мягкой кровли, является образование и скопление большого количества влаги в стяжке и утеплительном материале. Использование кровельного аэратора позволяет значительно сократить его количество.
Накопление влаги приводит к ряду негативных последствий. Наиболее частые из них:
Вздутие поверхности плоской кровли.
Данный недостаток является самым распространенным. Он возникает по следующим причинам:
- Нагревание кровли в жаркое время года приводит к изменению качественных характеристик битумно-полимерных материалов: под воздействием высокой температуры они становятся более пластичными. В этом случае прочность сцепления зависит от вязкости мастики. Влюбом случае она значительно сокращается.
- Одновременно с этим процессом в подкровельном пространстве, между гидроизоляционным слоем и расположенной под ним пароизоляцией, образуется пар. Он является результатом нагревания скопившейся здесь воды. Пар начинает изнутри оказывать давление на кровельное покрытие.
Результатом описанных процессов является расслаивание как битумно-полимерного материала, так и кровельного покрытия. Устранение дефектов в виде вздутий требует качественного прикрепления водоизоляционного слоя к кровельному основанию. А чтобы избежать всех этих проблем, можно просто использовать аэратор для кровли.
Повышение теплопроводности.
Накопившаяся в гидроизоляционном слое и под ним влага значительно сокращает теплоизоляционные качества кровли.
Практика показывает, что увеличение уровня влажности всего на 1 или 2% повышает теплопроводность материала на 35-40%, что приводит к необходимости увеличения затрат в отопительный сезон. Избежать этого можно простым способом: установить аэратор.
Разрушение стяжки и слоя гидроизоляционного материала.
Стяжка выполняется с применением цементно-песчаного раствора, по структуре представляющим собой капиллярно-пористый материал. Поры сообщаются между собой, а пространство между ними заполнено воздухом. Проникая внутрь, влага заполняет свободное пространство. При низкой температуре воздуха находящаяся в порах вода подвергается кристаллизации, расширяется, становясь значительно больше в объеме, в результате чего начинает оказывать давление изнутри, что приводит к образованию микротрещин и дальнейшему разрушению стяжки. Аналогичные процессы могут происходить и в гидроизоляционном ковре.
Аэраторы своими руками: инструкция по монтажу
Сделать аэратор самостоятельно вполне возможно. Для этого не нужно иметь специальных навыков, знаний и опыта
Важно только придерживаться следующих требований к созданию прибора:
Установить аэратор можно самостоятельно, не имея специального опыта и знаний
- Основание изделия должно быть стальным. Обычная сталь не имеет достаточной прочности. Лучше всего выбрать материал с хромом или никелем.
- Размеры зависят от потребностей кровли и климатических условий региона. Засушливые районы не требуют установки аэраторов больших размеров.
- Для крыши из металлочерепицы можно использовать трубу из ПВХ.
После изготовления всех необходимых деталей выполняется монтаж изделия. В первую очередь в кровле проделываются отверстия, имеющие такой же диаметр, что и труба аэратора. Нижнюю часть вентиляционной трубы и угол желоба нужно смазать герметиком, маслом или специальной мастикой и надежно зафиксировать у основания саморезами.
Чтобы свести к нулю вероятность промокания покрытия кровли изнутри и наполнения труб аэратора водой или пылью, на верхнюю часть устанавливается специальная юбка, которая защитит прибор от внешних факторов. Всю конструкцию необходимо сверху обработать гидроизоляцией.
Чтобы выполнить монтаж аэратора правильно, необходимо точно придерживаться инструкции
Аэратор для кровли – устройство, которое позволяет освободить подкровельное пространство от излишней влаги и пара и защитить конструкцию кровли от гниения, плесени и повреждений. Удаление испарений предотвратит появление пузырей на кровельном покрытии, убережет от повышения уровня теплопроводности утеплителя, а также от разрушения стяжки и гидроизоляции.
Потребность в установке системы для вентиляции напрямую связана со сложностью строения крыши, ее размерами, а также влажностью воздуха в помещении. При монтаже нескольких устройств для вентиляции необходимо придерживаться расстояния между ними, равного 12 м.
Устанавливать прибор можно на любой стадии строительства кровли, даже на уже готовой крыше. Стоимость аэраторов зависит от конкретной модели и находится в диапазоне 260-3000 рублей. Данное приспособление не требует особого ухода. Его достаточно чистить один раз в год. В остальном прибор считается полностью автономным.
Грамотно спланированная крыша обязательно имеет аэраторы. Ошибки, допущенные при выполнении монтажа устройства, приведут к еще большим проблемам с кровлей. Поэтому, если вы неуверены в своих силах, то лучше доверить этот процесс профессионалам, освоившим все тонкости выполнения этих работ.
Конструкция аэратора
Аэратор или дефлектор – устройство, через которое происходит выход нагретого воздуха во внешнее пространство. Образно говоря, с его помощью дом начинает «дышать», наполняясь свежим, богатым кислородом воздушным потоком. Обеспечить его свободную циркуляцию можно двумя способами:
Естественным. Этот метод заключается в устройстве на скатах крыши слуховых окон, через которые осуществляется газовый обмен. Обычно их располагают на середине ската. Эта мера малоэффективна, так как нагретый воздух поднимается к коньку крыши и там застаивается. К тому же такой вариант годится только для традиционного холодного чердака, так как в жилой мансарде установка слуховых окон невозможна.
- Принудительным. Принцип принудительной вентиляции основан на основных физических свойствах газов. Известно, что более теплые воздушные массы поднимаются наверх, поэтому для их отвода устанавливают коньковые аэраторы на кровле. Через них горячий воздух выходит наружу, освобождая место для свежего.
Расположение элементов принудительной вентиляционной системы на мягкой кровле
Виды аэраторов
Для организации принудительной вентиляции мансардного помещения под мягкой кровлей существует несколько моделей дефлекторов. В зависимости от типа крыши и того, какой кровельный материал используют, можно использовать один из вариантов:
Коньковый аэратор. Это разновидность устройства для обеспечения циркуляции воздуха, который устанавливают на скатных крышах, имеющих коньковое соединение. Оно выглядит как угловая деталь со сквозными отверстиями, защищенными от проникновения насекомых и пыли. Аэратор для кровли закрепляют вдоль всего конька и закрепляют поверх кровельный материал. Расположение дефлектора не пускает влагу внутрь, а воздух в то же время беспрепятственно выходит наружу. Установка конькового аэратора к тому эффектный и эстетичный способ гидроизолировать коньковый паз.
- Точечный аэратор. Точеные дефлекторы подходят для крыш без конька, к примеру, плоских или шатровых. Они состоят из 4 деталей: трубки, колбы, фильтровальной сетки и защитного зонтика. Точечные дефлекторы бывают плоские и бутылочные. На плоские крыши устанавливают плоские, а на односкатные и шатровые бутылочные. Для организации вентиляции точечные аэраторы равномерно распределяют по крыше, располагая недалеко от конька на расстоянии 15-20 см. Чтобы ориентировочно рассчитать необходимое количество аэраторов, нужно учесть, что на площадь 20-25 кв. м. требуется 1 дефлектор, однако установка менее 2 нецелесообразна.
Аэратор бутылочного типа
Как избежать ошибок при монтаже вентиляционных устройств
Методы обустройства вентиляции крыши не отличаются сложной технологией. Большинство ошибок совершаются на стадии строительства крыши при монтаже кровельного материала. Это влияет на дальнейшую эксплуатацию помещений, уровень влажности и целостность конструкции.
Для того чтобы избежать ошибок в устройстве кровли, следует учитывать следующие моменты:
- отсутствие шахт вентиляционных каналов для помещений с повышенной влажностью приводит к образованию плесени и разрушению элементов кровельного каркаса. Поэтому в проекте строительства обязательно нужно учитывать вентканалы для кухни и санузла;
- между металлочерепицей, пронастилом, еврошифером и внутренним гидроизоляционным слоем обязательно создают вентиляционный канал. Это обеспечивает вывод конденсата через коньковый аэратор;
- при использовании антикондесатной плёнки для гидроизоляции нужно обязательно оставить зазор между этой плёнкой и утеплителем, который также необходим для отвода влаги;
- для кровель с металлическим внешним покрытием не используют супердиффузионные или диффузионные плёнки. Они не пропускают пар под крышу, препятствуют его выводу, создавая идеальные условия для коррозии металлического покрытия.
Устройство вентиляции кровли — залог надёжности и долговечности сооружения. Для этой цели используют специальные приспособления и методы, позволяющие отводить лишнюю влагу наружу и предотвратить попадание осадков внутрь конструкции.
Как вывести трубу через крышу из профнастила
Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.
- Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
- Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
- Затем определяются с высотой трубы согласно СНиП.
- Изготавливают трубу сами, или покупают готовую и проводят монтаж.
Высота вентиляционных шахт по СНиП
При расчёте высоты вентиляционных шахт учитывают:
- возвышение трубы относительно самой верхней точки кровли и смежных построек;
- общую протяжённость дымового канала;
- размер оголовка;
- проектировочную высоту.
Требования и нормы по СНиП:
- для плоской кровли минимальная высота составляет 1 м;
- если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
- при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
- когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.
Разновидности аэраторов для мягкой кровли
Потоки воздуха могут направляться при помощи самых разнообразных видов кровельных аэраторов. Они отличаются друг от друга строением, размерами и способами установки. Некоторые монтируют для локального отведения испарений от комнат с повышенной влажностью, а некоторые являются более универсальными в своих функциях.
Наиболее распространенными образцами считаются:
- Вентилируемые коньки;
- Простые кровельные аэраторы;
- Аэротурбины.
Эти три типа приспособлений могут применяться как на обычных жилых домах, так и на промышленных зданиях. Отличие может заключаться только в размере устройства.

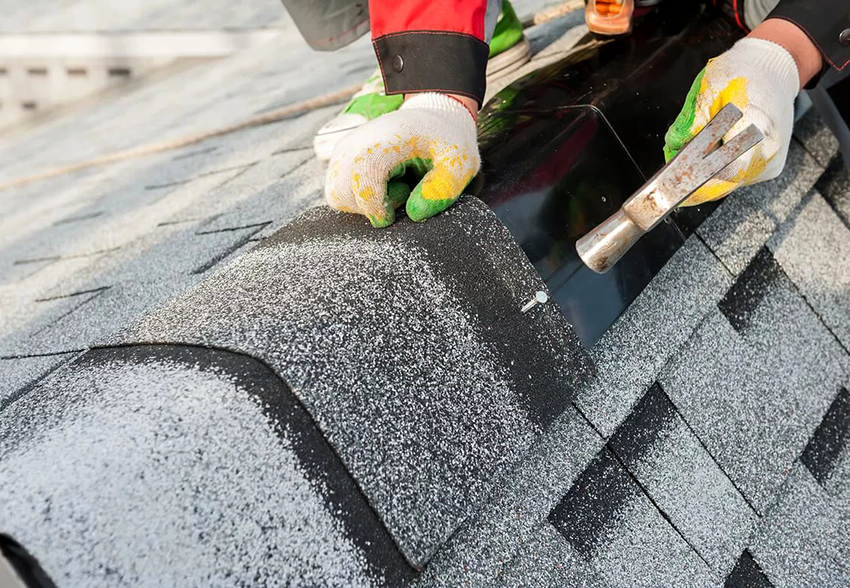

Первый тип, вентилируемый конек, пользуется большим спросом при обустройстве мягкой кровли на загородных домах. Чтобы установить такую систему, необходимо изначально сформировать между двумя скатами кровельного материала специальный проход. Он не должен быть большим. Буквально от 2 до 5 см.
После того, как процесс укладки мягкого перекрытия заканчивается, приступают к установке конькового аэратора. Некоторые специалисты могут своими руками соорудить подобное устройство. Оно имеет достаточно простую конструкцию. Правда, более надежным вариантом можно считать готовое изделие. Оно гарантирует качественный проход испарений из-под крыши и порадует долговечностью. Сделаны такие коньки из прочного пластика. Поверх них крепят несколько листов мягкой черепицей, чтобы вся конфигурация имела приятный внешний вид.
Второй образец, кровельный аэратор, имеет совершенно иную форму. Он представлен в виде округлой трубы, диаметр которой равен 60-120 мм. Чтобы защитить приспособление от всевозможных осадков, производители устанавливают специальные зонты. Они не пропускают воду, а также всевозможный мусор.
Принцип его монтажа немного отличается от конькового образца. Устройство прикрепляют к деревянной основе. Перед установкой в обрешетке делают небольшой проход, для того чтобы влага могла свободно выходить наружу. Затем в месте отверстия устанавливают аэратор и фиксируют его качественными саморезами. Аэратор в обязательном порядке должен сажаться на специальную мастику. Она предотвращает попадание воды внутрь конструкции крыши.
Особое распространение точечные устройства получили на перекрытиях сложного типа с многочисленными переходами. Когда в крыше устанавливают мансардные окна и прочие элементы, влаге становится сложно выходить наружу здания. Появляются отдельные места для ее скопления. Именно в таких местах и устанавливают аэраторы. Зачастую строители рассчитывают расход данных устройств по следующему принципу – одно приспособление на 60 м². Если в распоряжении есть системы вентиляции больших размеров, то их располагают на поверхности крыши по одной штуке на 100 м².
Третья разновидность – аэротурбины. Они постоянно вращаются при порывах ветра. Среди владельцев частных домов они распространены меньше всего. То же можно сказать и про многоквартирные дома. Спектр применения таких турбин – здания коммерческого предназначения. Аэраторы данного образца способны вентилировать большие площади и пропускать значительно большее количество испарений, нежели обычные конфигурации.
Самыми надежными считаются разновидности, выполненные из алюминия. Они наиболее долговечны и не требуют постоянного обслуживания. Основное преимущество – конструкция не поддается воздействию коррозии.
Чтобы выбрать оптимальную аэротурбину, нужно учесть уклон крыши. Особенность данных приспособлений в том, что далеко не все модели можно крепить на наклонное перекрытие. Угол наклона может быть слишком большим для эффективного функционирования аэратора. Для того чтобы узнать допустимые показатели, достаточно взглянуть на упаковку. Все производители указывают максимально допустимый угол.
Порядок работы при установке точечного аэратора
- Для монтажа точечного вентиляционного устройства на поверхность кровли в ней необходимо проделать отверстие, диаметр которого совпадает с внутренней частью аэратора. Для этого труба прикладывается к плоской поверхности листа фанеры или другого подобного материала и очерчивается ее внутренний диаметр. По полученной разметке вырезается отверстие необходимого размера.
- Совместив его центр с внутренним каналом аэратора, юбку последнего фиксируют с помощью крепежного материала, для лучшего сцепления можно дополнительно использовать клеящий состав, нанеся его в месте соединения.
- Производят герметизацию стыков, нанеся на них слой гидроизоляционного материала.
- Основание вентиляционной системы закрывается используемым кровельным материалом.
- Устанавливается сетка, поверх нее защелкивается защитная крышка, все это укрепляется крепежными элементами.
Таким же образом производится монтаж остальных точечных аэраторы, в совокупности образующих общую систему. Правильно установленная система вентиляции исключает образование конденсата, появление сырости и неприятных запахов, предотвращает загнивание элементов конструкции. В построенном доме образуется комфортный микроклимат.
Принцип действия и основные функции аэратора
Принцип работы кровельного аэратора
Скопление влаги под крышей может привести к порче стропильной системы и стяжки. Особенно опасна повышенная влажность в холодное время года. Проникая в материалы, вода застывает, расширяется и разрывает их. Летом пар в кровле увеличивается в объеме и приводит к вздутиям. Все это приводит к необходимости ежегодных трудоемких и дорогостоящих ремонтов, а впоследствии — полной замене крыши. Избежать этого несложно, достаточно правильно установить аэратор на крышу.
Принцип действия устройства заключается в движении воздуха вверх под воздействием перепадов давления и температуры. Под чердаком всегда теплее, а за счет испарений создается область повышенного давления. Благодаря этому нагретый влажный воздух поднимается вверх и по каналам выводится наружу.
Аэраторы выполняют следующие функции:
- вывод пара из чердака, благодаря чему исключается образование конденсата и наледи;
- предотвращение намокания мягких материалов, которые используются для утепления и пароизоляции;
- устранение вероятности поражения деревянной стропильной системы грибком и плесенью;
- удаление из помещения пыли, бактерий, неприятного запаха, возникающего в замкнутых пространствах;
- снижение внутреннего давления под крышей, что исключает деформацию пленок и финишного покрытия.
При массе положительных моментов приборы заводского изготовления стоят недорого, установка не требует профессиональных навыков. К товару прилагается подробная инструкция, выполнить работу можно бытовыми инструментами.
По каким причинам под кровельным покрытием образуется конденсат?
Мягкими кровлями покрыты объекты промышленного и гражданского значения. Конструкция классической мягкой кровли послойнач и состоит из:
- основания, являющегося железобетонной плитой перекрытия,
- пароизоляционной прослойки,
- цементно-песчаной стяжки,
- теплоизоляционного слоя,
- гидроизоляционного,
- кровельного ковра.
Очень часто при эксплуатации мягких кровель кровельный ковер вздувается, что приводит к возникновению протечек. Для исключения самой вероятности этих явлений применяется монтаж такой установки, как кровельный аэратор.
Кострукция пластикового аэратора
Причина вздутия во влажном воздухе последнего этажа, а именно его парах, проникающих сквозь чердачное перекрытие под кровлю и повреждения пароизоляционного слоя. В результате на теплоизоляции и цементно-песчаной стяжке образуется роса, называемая конденсатом.
Его действие существенно снижает теплопроводность теплоизоляции. Из-за намокшего теплоизолятора на 30%-40% больше расходуется теплоэнергии, а поскольку подкровельное пространство непроветриваемое, то начинают развиваться плесневой грибок.
Кроме того, что увеличиваются расходы семейного бюджета в отопительный период, плесень способна привести к развитию всевозможных болезней, даже опасных для жизни. Только по этой одной причине необходимо принять меры, связанные с установкой аэратора для кровли.
На кровельный ковер негативно воздействуют излишки влаги подкровельного простанства, проникающих сквозь перекрытие чердака из жилья в доме, а также из-за дождей, туманов, выпавшей росы. Самый различный кровельный материал наполнен невидимыми мельчайшими микротрещинами, достаточными для их просачивание под кровлю.
К тому же, монтажные работы по устройству крыши способны привести к тому, что подкровельное простанство будет заполняться влагой. Из-за замкнутости в «слоеном пироге», жаркими днями происходит ее нагрев и переход в состояние пара. В результате низ кровельного ковра испытывает давление паром, что приводит к его вздувании и повреждению соединений с основанием.
Практические решения в вентиляции для кровли
Применение точечных аэраторов
Остается предусмотреть отверстия на свесах или карнизах для входа воздушного потока и сверху на коньке для его выхода. Понятно, что внизу все просто, а сверху надо исключить попадание в вентиляционные отверстия осадков, птиц и насекомых. Кроме того, иногда крыша из мягкой битумной черепицы имеет сложную геометрическую поверхность, где сочетаются перепады высот, большое количество ендов, мансардные окна, уступы. Это затрудняет, а порой исключает свободный ток теплого воздуха снизу вверх.
Совет. Размещение точечных аэраторов и дефлекторов доверяйте только высококвалифицированному специалисту.
Для решения подобных задач применяются различные виды точечных аэраторов, а также дефлекторов. Аэратор – это простой вентиляционный выход, защищающий от попадания осадков и проникновения птиц и насекомых. А дефлектор – тот же аэратор, который за счет особой конструкции в соответствии с законом Бернулли повышает эффективность вентиляции примерно на 20 %.
Установка этих устройств довольно проста. На сложных гибких кровлях точечные аэраторы устанавливают во всех наивысших точках рельефа или вдоль ендовы. Главное – внимательно следить, чтобы не осталось застойных зон. Там, где нет перепадов высот, на простых крышах точечные аэраторы устанавливают не менее одного на 100 кв.м кровли.
Технология установки аэраторов различается в зависимости от типа кровли. При обустройстве вентиляции кровли из битумной черепицы аэраторы крепят к сплошной обрешетке, усиленной несложной конструкцией из бруса. Все поверхности надежно уплотняют герметиком.
Иногда кровля из гибкой черепицы смонтирована так, что вентиляция подкровельного пространства отсутствует. В этом случае можно установить специальные аэраторы, имеющие удлиненный перфорированный нижний патрубок, в который засыпана гранулированная масса. Нижний патрубок вставляется в дышащий теплоизоляционный мат, таким способом вентилируя его.
Применение коньковых аэраторов
Однажды к нам обратилась заказчица с просьбой переделать коньковую вентиляцию для кровли на любую другую. Дом еще не достроен, на мансарде еще не установлены потолки, но крышу из мягкой битумной черепицы «ИКОПАЛ» осенью полностью закончили.
По настоянию клиентки был сделан зазор для проветривания подкровельного пространства. Выход воздуха из вентиляции кровли был предусмотрен коньковый. Заказчица говорила, что ей внешне понравилась крыша с дополнительным фальшконьком. Действительно, такие конструкции смотрятся эффектно. Но зимой, после снежной вьюги на полу мансарды под коньком оказалась полоска снега. Женщина посчитала это недостатком такого типа вентиляции. После обследования конька оказалось, что это недостаток квалификации кровельщиков, которые возводили крышу.
На самом деле правильно сделанный коньковый способ выхода воздуха из вентиляции наиболее эффективен для простых двухскатных кровель из гибкой черепицы. При непрерывном расположении щелей для забора воздуха в подшивке вдоль всего карниза он равномерно распределяет свободный воздушный поток по площади всей крыши, не оставляя затененных участков. Такой естественный метод вентиляции характеризуется мощным потоком воздуха в месте встречи теплого пара с холодной внутренней плоскостью кровли.
Схема вентиляции подкровельного пространства а) с коньковым аэратором; б) со скатными аэраторами и щипцовым окном.
На коньке, в высшей точке ската, вдоль всей длины крыши оставляется сплошная щель шириной примерно 2–3 см. С обеих сторон от нее устанавливаются специальные крепежные профили с ребристой поверхностью. Именно на эту щель, опускаясь по обеим сторонам на профили, монтируется сплошной ленточный коньковый аэратор. Он крепится гвоздями или шурупами и уплотняется герметиком по всей длине, а сверху покрывается листами битумной черепицы. Получается почти обычный конек. Такие ленточные аэраторы изготавливаются из качественного и прочного пластика, имеющего повышенную стойкость к воздействию атмосферных явлений. Вдоль всей длины на выходе вентилируемого воздуха встроены фильтры, которые не дадут попасть внутрь осадкам, птицам или насекомым.
Совет. При возможности лично убедитесь в исключении попадания атмосферных осадков, листвы, насекомых или птиц во входные и выходные отверстия вентилируемого пространства крыши.
Циркуляция воздушных масс в жилищах
Прежде чем приступить к установке дефлекторов и организации вентиляции, нужно четко представлять, как осуществляется циркуляция теплого воздуха внутри помещений. Свойства газов таковы, что проникая через оконные и дверные проемы в дом с улицы, воздушные массы нагреваются внизу, а затем устремляются вверх.
В основном, выше расположена мансарда, многократно утепленная термоизоляцией с гидропленкой. Так домовладельцы экономят на отоплении. Горячий воздух оказывается в герметичном пространстве, постепенно превращаясь в застоявшийся, влажный и некомфортный для здоровой жизнедеятельности.
Заключение
Кровля частного дома должна хорошо вентилироваться, иначе элементы кровельного пирога будут подвергаться негативному воздействию конденсата. Они быстро утратят свои первоначальные технические характеристики, и возникнет необходимость из замены. Кроме того, без качественной вентиляции крыши в помещениях дома будет сыро, а на отопление потребуется больше энергозатрат
Поэтому очень важно грамотно запроектировать и правильно возвести кровлю с эффективной системой проветривания, учитывая при этом тип конструкции крыши, вид кровельного материала, климатические условия региона и другие важные факторы
