Испытание вентиляции: проверка расхода воздуха, кратности воздухообмена, производительности

Категории требований к системам

Качественная вентиляционная система должна не только обеспечивать доступ свежего воздуха, но и полностью соответствовать требованиям, которые регламентированы СП для вентиляции и кондиционирования.

Выделяют 4 категории, позволяющие определить соответствие вентиляции предусмотренным нормативам и требованиям будущего владельца:

1. Санитарно-гигиенические. В данном случае вентиляция должна обеспечивать должный уровень влажности и оптимальную температуру воздуха. При паспортизации вентиляции проверяется скорость движения воздуха, интенсивность тепла. Рассчитывается количество воздуха на 1 человека, уровень шума работы системы, контролируется содержание вредных веществ в воздухе при включенной системе. На некоторых предприятиях от качества установки и самой системы зависит и здоровье людей, которые будут ее использовать.
2. Эксплуатационные. Этот критерий позволяет оценить экономичность всей системы. К примеру, может быть несколько режимов работы вентиляции, возможность включать и выключать отдельные функции, что позволит сэкономить на потреблении энергоносителя.
3. Строительные и монтажные, точнее габаритные размеры и дизайн. Вентиляция не должна быть громоздкой и иметь небольшой вес, а также позволять в будущем провести ее реконструкцию, с минимальными финансовыми затратами.
4. Архитектурные. Так как все критерии неразрывно связаны, то соблюдение одних уже облегчает процесс соблюдения других. Архитектурные критерии – это оптимальная звукоизоляция, виброизоляция и прочие показатели.

Для нежилых помещений

Для жилых и нежилых зданий предусмотрены разные формы этого документа.

Для нежилых в нем достаточно указать:

• Председателя и членов комиссии.
• Время и адрес объекта, на котором проводится проверка.
• Техническую документацию, которая прилагается к системе вентиляции.
• Метод, которым была осуществлена проверка исправности (пробного пуска) и эффективности (индивидуальный параметр).
• Установлено, что система вентиляции соответствует ГОСТу 13779-2007 или не соответствует ему.
• Выводы и предложения (если имеются) собранной комиссии.
• Подписи.

Для жилых зданий, школ и детских садов документ требует большей детализации.

Особенности расчета воздухообмена в помещении

Перед обустройством вентиляционной системы в помещении необходимо определить, как именно будет проходить процесс воздухообмена. Так, в большинстве случаев предусматривается непосредственный выброс воздуха сквозь стенку наружу. Это происходит за счет осевого вентилятора или системы разветвленных воздуховодов, с применением специального вентиляционного патрубка или центробежной улитки.

Исходя из полученных значений, выбирается оборудование в помещение.

Также немаловажное значение имеет отношение габаритных размеров всей системы к ее удельному количеству пропускаемого материала, и потерь воздуха на каждый погонный метр системы. При системе воздухообмена в 1000 м3\ч, наиболее оптимальным размером «D» будет, система воздуховода в 200 — 250 мм

При системе воздухообмена в 1000 м3\ч, наиболее оптимальным размером «D» будет, система воздуховода в 200 — 250 мм.

В результате, применяя воздуховод большого диаметра, образовывается достаточно низкий показатель сопротивления и минимальные значения потерь производительности оборудования.

Регламент технического обслуживания вентиляции

все работы ведутся четко по регламенту

Типовой регламент работ по техническому обслуживанию вентиляции определяет перечень и периодичность проведения работ по каждому отдельному модулю:

• вентиляторам;
• калориферам;
• фильтрам;
• заслонкам;
• электрочасти;
• контроллерам.

Обслуживание приточно-вытяжной вентиляции производится после подписания договора и утверждения регламента.

Регламент работ по техническому обслуживанию вентиляторов в вентиляционных системах

№ п/п	Наименование работ	Периодичность
1	Визуальный контроль работы с фиксацией результатов.	1 раз в 3 месяца
2	Установка наличия нехарактерных звуков, перегрева выше +70 градусов и вибрации с письменной фиксацией результатов.	1 раз в 3 месяца
3	Визуальный контроль гнущихся элементов с фиксацией результатов.	1 раз в 3 месяца
4	Проверка всех двигающихся частей, а также креплений гайками, болтами и других.	1 раз в 3 месяца
5	Проверка креплений и противовибрационных механизмов.	1 раз в 3 месяца
5.1	Осмотр всех креплений.	1 раз в 3 месяца
5.2	Фиксация обнаруженных дефектов в журнале технического обслуживания вентиляции.	1 раз в 3 месяца
6	Выявление нехарактерных звуков и перегрева подшипников.	1 раз в 3 месяца
7	Исследование состояния ремней, их расположения, степени натяжения. При надобности замена.	1 раз в 3 месяца
8	Осмотр изоляции двигателя. Данные фиксируются в журнале технического обслуживания вентиляции.	1 раз в 3 месяца
9	Контроль силы тока с фиксацией данных.	1 раз в 6 месяцев
10	Исследование электропроводки, соединений проводов с фиксацией результатов в письменном виде.	1 раз в 3 месяца
11	Исследование воздушных путей вентилятора, очистка от пылевых отложений.	1 раз в 3 месяца
12	Очистка крыльчатки вентилятора с фиксацией выявленных поломок в журнале технического обслуживания вентиляции.	1 раз в 6 месяцев
13	Чистка внешней поверхности вентилятора.	1 раз в 12 месяцев
14	Составление отчета о степени изношенности оборудования.	1 раз в 3 месяца

Регламент технического обслуживания воздушных фильтров и нагревателей системы вентиляции

Нагреватели

1	Осмотр и выявление поломок, загрязнений.	1 раз в 3 месяца
2	Контроль равномерности прогрева сторон.	1 раз в 3 месяца
3	Поиск протечек теплоносителя, ремонт.	1 раз в 3 месяца
4	Откачка воздуха из контура.	1 раз в 3 месяца
5	Удаление грязи и пыли из змеевика.	1 раз в 3 месяца

Воздушные фильтры

1	Выключение вентиляторов.	1 раз в 3 месяца
2	Осмотр состояния фильтрующих поверхностей.	1 раз в 3 месяца
3	При надобности замена фильтрующих модулей.	1 раз в 3 месяца
4	Запись всех выявленных дефектов и неисправностей в журнале технического обслуживания и ремонта вентиляционных систем.	1 раз в 3 месяца

Что включает в себя экспертиза

Экспертиза вентиляционной системы относится к достаточно сложной процедуре. В нее включается анализ проектной документации, обследование результатов монтажа и технического состояния. При заказе экспертизы состав мероприятий может быть скорректирован.

Проверяя качество монтажа, осматриваются системы автоматизации, монтаж воздуховодов. Все элементы вентиляционной системы должны соответствовать существующим требованиям.

На стадии обследования технического состояния вентиляции выполняется визуальный и инструментальный осмотр. При этом используются современные устройства (шумомеры, мультимеры, видеоаппаратура). Этот инструментарий способствует регистрации подробной и точной информации относительно вентиляционной системы. Применение необходимых приборов для обследования сетей в многоквартирном доме обеспечивает возможность получения быстрых и правильных результатов.

На основе имеющихся данных вырисовывается фактическая картина, представляющая состояние системы вентиляции. В процессе проверки замечаются все недочеты, дефекты. Эксперт делает свои выводы о степени исправности вентиляции, а также ее пригодности к эксплуатации

Важное значение имеет установление причин появления недостатков, чтобы рекомендовать эффективный способ для ликвидации дефектов

Для чего проводятся исследования вентиляции

Исследования вентиляции выполняются профессиональными экспертами. Их задачей является установление фактического состояния системы. Показатели, полученные при обследовании, должны соответствовать нормативным значениям. Если после проведенного монтажа сразу же обнаруживается отклонение от принятых норм, строители обязаны ликвидировать недостатки. Нарушения могут появиться и в результате эксплуатации вентиляционной системы. В этих случаях благодаря экспертизе удается своевременно устранить недостатки.

Экспертиза вентиляции важна не только для поиска дефектов, но и для установления причин их появления, чтобы обеспечить дальнейшее бесперебойное функционирование системы. По результатам исследования удается настроить работу вентиляционной системы в оптимальном режиме, чтобы создать условия для комфортного пребывания в помещении. В итоге проведение экспертных мероприятий позволяет уменьшить затраты заказчика по поддержанию вентиляции в работоспособном состоянии. Регулярное обследование предоставляет возможность не допускать серьезных проблем, исправляя постоянно незначительные неполадки.

Во время экспертизы вентиляции выявляются конструктивные элементы, которые отработали свое и вскоре не смогут справляться с возложенными на них функциями. Проведенная процедура восстановления таких деталей обеспечит дальнейшую работу системы.

Испытание систем вентиляции и кондиционирования воздуха

Завершающей стадией монтажа систем вентиляции и кондиционирования воздуха являются их индивидуальные испытания.

К началу индивидуальных испытаний систем следует закончить общестроительные и отделочные работы по вентиляционным камерам и шахтам, а также закончить монтаж и индивидуальные испытания средств обеспечения (электроснабжения, теплохолодоснабжения и др.) При отсутствии электроснабжения вентиляционных установок и кондиционирования воздуха по постоянной схеме подключение электроэнергии по временной схеме и проверку исправности пусковых устройств осуществляет генеральный подрядчик.

Монтажные и строительные организации при индивидуальных испытаниях должны выполнить следующие работы:
– проверить соответствие фактического исполнения систем вентиляции и кондиционирования воздуха проекту (рабочему проекту) и требованиям настоящего раздела;
– проверить на герметичность участки воздуховода, скрываемые строительными конструкциями, методом аэродинамических испытаний по ГОСТ 12.3.018-79, по результатам проверки на герметичность составить акт освидетельствования скрытых работ;
– испытать (обкатать) на холостом ходу вентиляционное оборудование, имеющее привод, клапаны и заслонки, с соблюдением требований, предусмотренных техническими условиями заводов-изготовителей.

Продолжительность обкатки принимается по техническим условиям или паспорту испытываемого оборудования. По результатам испытаний (обкатки) вентиляционного оборудования составляется акт по форме обязательного приложения 22.

При регулировке систем вентиляции и кондиционирования воздуха до проектных параметров с учетом требований ГОСТ 12.4.021-75 следует выполнить:
– испытание вентиляторов при работе их в сети (определение соответствия фактических характеристик паспортным данным: подачи и давления воздуха, частоты вращения и т.д.);
– проверку равномерности прогрева (охлаждения) теплообменных аппаратов и проверку отсутствия выноса влаги через каплеуловители камер орошения;
– испытание и регулировку систем с целью достижения проектных показателей по расходу воздуха в воздуховодах, местных отсосах, по воздухообмену в помещениях и определение в системах подсосов или потерь воздуха, допустимая величина которых через неплотности в воздуховодах и других элементах систем не должна превышать проектных значений в соответствии со СНиП 2.04.05-91*;
– проверку действия вытяжных устройств естественной вентиляции.

На каждую систему вентиляции и кондиционирования воздуха оформляется паспорт в двух экземплярах по форме, приведенной в приложении 23 .

Отклонения показателей по расходу воздуха от предусмотренных проектом после регулировки и испытания систем вентиляции и кондиционирования воздуха допускаются:
+ 10 % – по расходу воздуха, проходящего через воздухораспределительные и воздухоприемные устройства общеобменных установок вентиляции и кондиционирования воздуха при условии обеспечения требуемого подпора (разрежения) воздуха в помещении;
+ 10 % – по расходу воздуха, удаляемого через местные отсосы и подаваемого через душирующие патрубки.

При комплексном опробовании систем вентиляции и кондиционирования воздуха в состав пусконаладочных работ входят:
– опробование одновременно работающих систем;
– проверка работоспособности систем вентиляции, кондиционирования воздуха и теплохолодоснабжения при проектных режимах работы с определением соответствия фактических параметров проектным;
– выявление причин, по которым не обеспечиваются проектные режимы работы систем, и принятие мер по их устранению;
– опробование устройств защиты, блокировки, сигнализации и управления оборудования;
– замеры уровней звукового давления в расчетных точках.

Комплексное опробование систем осуществляется по программе и графику, разработанным заказчиком или по его поручению наладочной организацией и согласованным с генеральным подрядчиком и монтажной организацией.

Нужна проверка эффективности вентиляции?

Нашим преимуществом является специализация. Для любого вида работ, связанных
с проверкой эффективности и производственным контролем систем вентиляции,
мы сделаем лучше и дешевле менее специализированных коллег.

У обычных монтажных организаций
в штате нет наладчиков, так что работу выполнит, как сумеет, штатный монтажник
из наиболее толковых, бумаги оформит проектировщик.

Технический возможности сделать всё хорошо у них просто нет. В лучшем
случае на троечку, причём цена будет сопоставимой с нашей, так как у неподготовленных
людей большие бестолковые трудозатраты.

Большие наладочные участки при огромных вентиляционных фирмах встречаются,
но даже если вам повезёт, и на объект приедет наиболее квалифицированное
звено, бюджет будет намного больше нашего в лучшем случае при равном качестве.

Наладчики высокой квалификации или возглавляют подобные участки, так
что сами работой не занимаются, или работаю на подряде, как собственно
и мы.

Главная |

Проблемы проектирования и эксплуатации.

Качественному проектированию системы приточно-вытяжной вентиляции предшествует проработанное техническое задание, которое учитывает все нюансы технологического процесса, проводимой в том или ином помещении, количество сотрудников в них, а также особенности климатической зоны.

Часто бывает так, что проект вентиляции заканчивается установкой большой приточной установки с подачей воздуха во все помещения по системе воздуховодов. Объемы подаваемого в то или иное помещение воздуха при этом зависят от производительности вентилятора, а также от того, насколько удаленным от общего вентилятора является помещение, и каким аэродинамическим сопротивлением обладает тракт подачи воздуха в конкретный воздухораспределитель. В большинстве случаев проектировщиком это никак не оценивается, и, более того, даже зачастую даже не предусматриваются узлы регулирования для балансировки вентиляционной сети под проектные расходы воздуха по помещениям. Аналогичный подход применяется и к вытяжной вентиляции. Подобным образом спроектированная «система» не обеспечивает должного зонирования помещений по перепадам давления, в результате чего перетоки воздуха между помещениями могут быть направлены в противоположную сторону (от заразной зоны в чистую). Подобную проблему в лабораториях легко диагностировать по характерному запаху, появляющемуся во всех помещениях при работе автоклавов. Такой подход приводит ещё и к удорожанию капитальных вложений, а также стоимости владения. Поэтому бывает, что такую систему вентиляции не включают для экономии электроэнергии и тепла из-за завышенной сверх необходимого установленной мощности.

Бывают случаи отсутствия подготовки приточного воздуха по температуре. Если такой подготовки не предусмотрено (не установлены секции нагрева и охлаждения), летом вентиляция будет отключаться сотрудниками по причине высокой температуры поступающего воздуха, зимой – низкой. В итоге, такая «система» вентиляции способна работать только 2-3 месяца в году, в зависимости от климатической зоны, когда средняя температура на улице будет находиться в пределах комфортной. Подавляющую часть времени лаборатория будет без работающей системы вентиляции, в лучшем случае будет функционировать только вытяжная вентиляция. Это противоречит требованиям санитарных правил по бесперебойности работы систем приточно-вытяжной вентиляции.

В многоквартирном доме

воздухообмен для вентиляции в многоквартином доме

Здесь нормативы тоже сходятся в том, что рекомендуется обновлять минимум 25-30 м3 воздуха в час. Такое правило распространяется на большинство объектов. При определении нормативов надо учитывать, что в случае с приточной вентиляцией воздух поступает из окружающего пространства с улицы. Затем он перетекает внутрь помещений, потом снова удаляется наружу. Новостройка не исключение.

В вентиляции других помещений участвуют каналы, которые расположены в:

1. Гардеробной.
2. Туалете.
3. Ванной.
4. Кухне.

В любой комнате важно обеспечивать нормативный воздухообмен. Для этого требуется сделать так, чтобы даже минимальный расход и обмен был больше по сравнению с информацией, указанной в официальных таблицах

Ванная с пластиковыми окнами предполагает дополнительные правила.

Школы и детские сады

• перечень всего оборудования, предназначенного для вентиляции;
• указывается, насколько воздухообмен отвечает стандартным требованиям;
• отмечается коэффициент воздухообмена;
• перечисляются все дополнительные документы, например, чертежи вентиляционных систем;
• устройства и методы, которые использовались комиссией для проверки работы вентиляции;
• кроме подписей проверяющей бригады, здесь должны присутствовать автографы представителей монтажных компаний и надзорных органов.

Методы определения эффективности

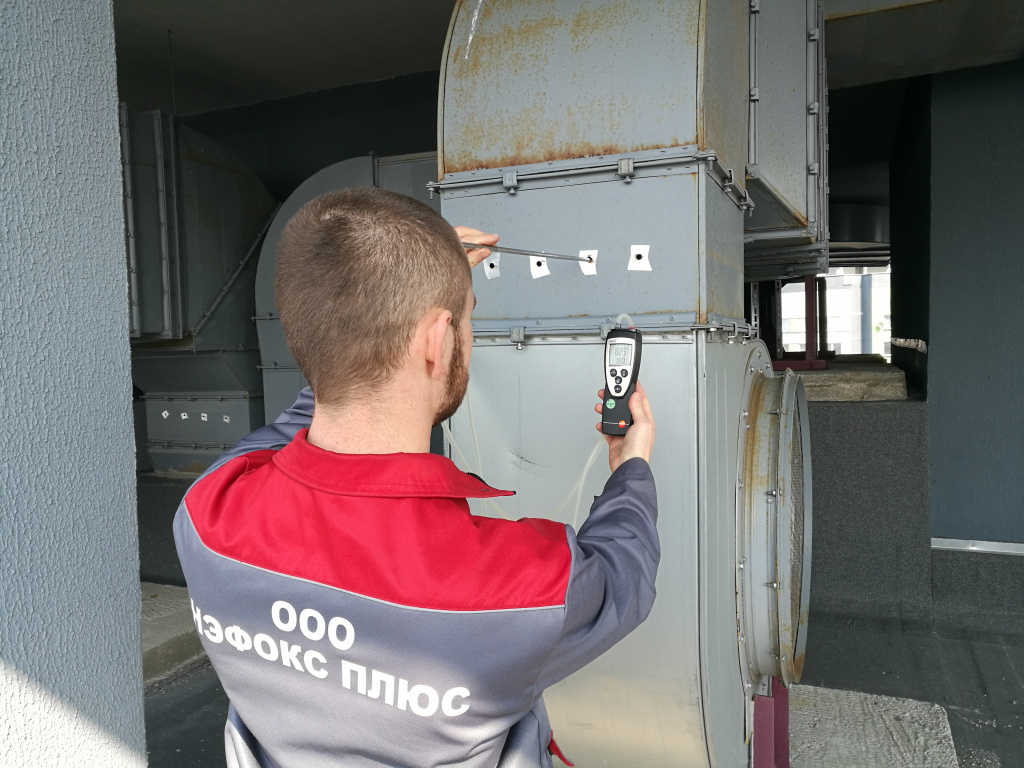

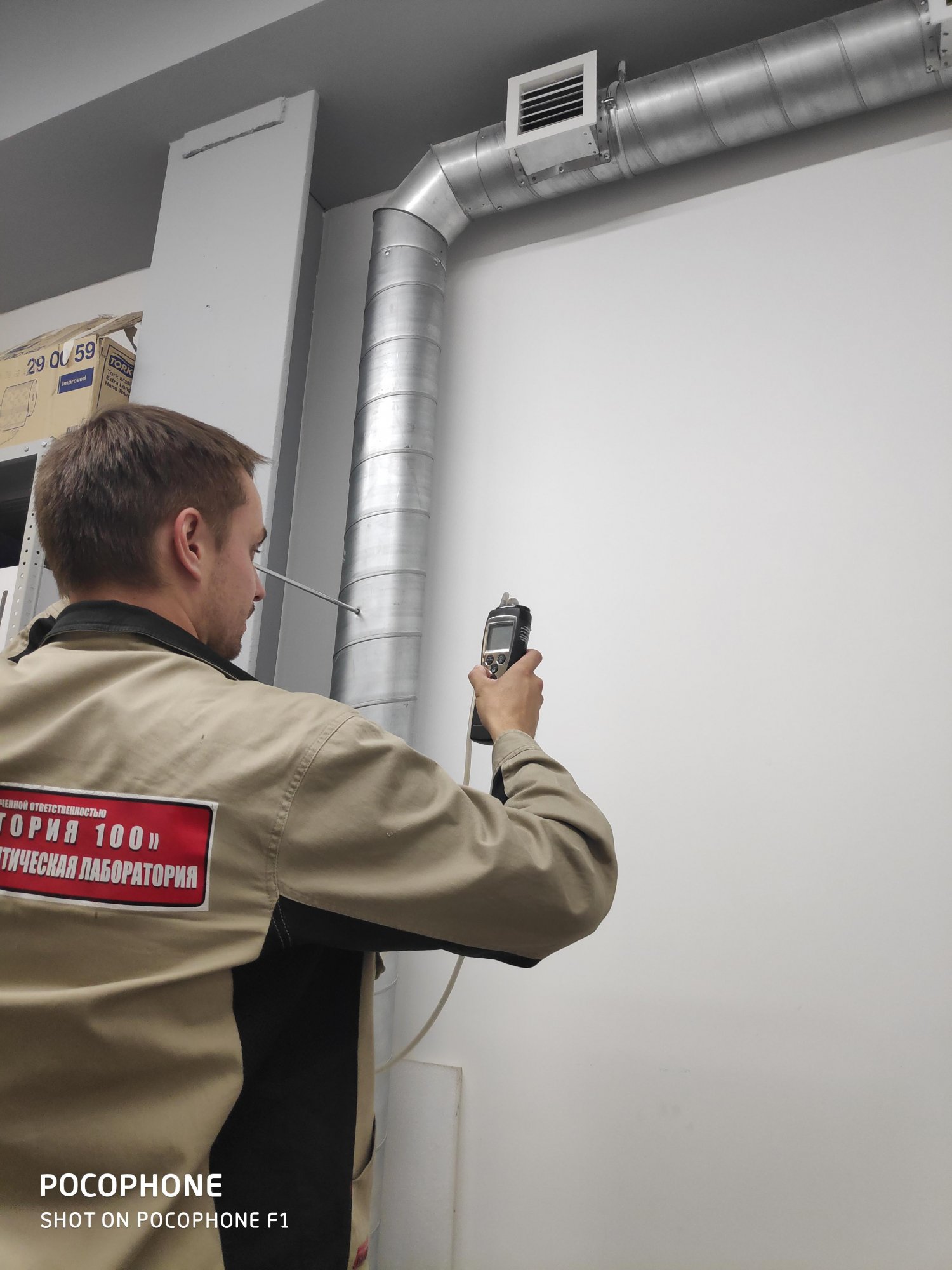

Кроме этого, специалисты могут использовать разные устройства. Например, тахометр, микроманометр, термометр и множество другого оборудования. Часто при монтаже вентиляционных систем используются кожухи, ремни, мягкие приводы и корпусы. Эти гибкие детали подлежат проверке на герметичность

Особое внимание комиссия уделяет скорости движения воздуха, а также содержанию в нем углекислого газа. Определяется, справляется ли имеющееся количество вентиляционных систем с работой в конкретном здании. Если нет, их количество необходимо увеличить

Если нет, их количество необходимо увеличить.

Коэффициент воздухообмена

Чтобы высчитать это значение, специалисты используют специальную формулу. К примеру, для классов, где проходят каждодневные занятия, коэффициент воздухообмена должен быть более 16 м3/ч. Для столовых это значение должно составлять более 20. Но это государственные учреждения, где наблюдается большое скопление людей. Именно поэтому к ним выдвигаются особые требования. Что касается жилых помещений, то требования к ним не такие жесткие, соответственно, показатели могут быть меньшими. Однако это все равно контролируется сотрудниками СЭС.
