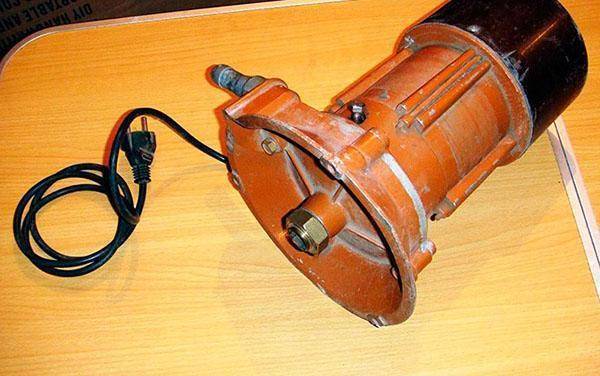

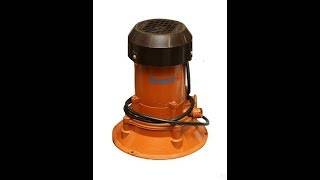

Конструкция насоса Агидель М

Эта модель производится в Китае. Начинка осталась прежней, а вот дизайн претерпел некоторые изменения. Теперь он выкрашен в темно оранжевый цвет, а на пластиковой крышке появились вентиляционные отверстия. Говорить это может лишь о том, что двигатель склонен к перегреву, поэтому на него установлен вентилятор.

Устройство модификации насоса Агидель М

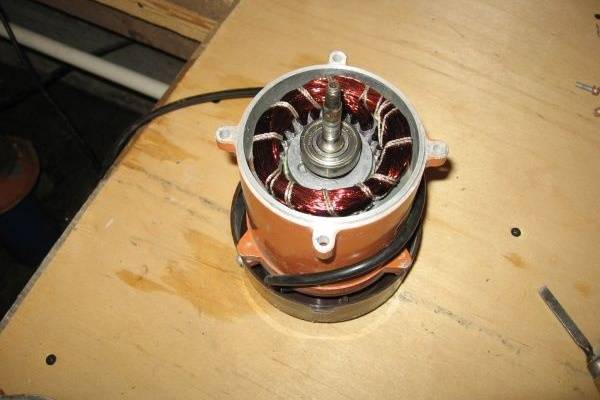

Электродвигатель стал легче на 3 кг, при том, что насосная часть осталась прежней. Зная об этом факторе, становится ясно, почему установлена система охлаждения. Нижняя часть клапана должна находиться в пределах 30 см от дна источника воды. Сальники и подшипники подлежат замене после длительной эксплуатации. Забор воды только из чистых водоемов.

Параметры	Показатели
Вес, кг	6
Высота, мм	260
Диаметр, мм	240
Мощность, Вт Напряжение, В	370 220-240
Номинальный напор, м	21
Пропускная способность, м3/час	2,9
Глубина погружения, м	8
Допустимая температура воды, °С	0-40
Длина шнура, м	1,5

Цена насоса от 2800 руб.

Недостатки (по мнению пользователей)

В процессе эксплуатации у пользователей возникает ряд претензий. Из отзывов следует, что основные претензии касаются именно конструкции и ограниченного времени – водяной насос крайне не рекомендуется использовать зимой на открытом воздухе.

• работает строго в вертикальном положении;
• один ниппель при наличии двух отверстий;
• диаметр ниппеля не соответствует диаметру обратного клапана под шланг, придется прикрепить его изолентой;
• хлипкие винты из пластика для травли воздуха;
• систему для вывода из шланга и подачи воды в насосную камеру, необходимо докупить отдельно;
• не качает вбок;
• замысловатая система заполнения резервуара водой для старта насоса;
• необходимая частая замена сальников;
• быстрая выработка вала;
• для предотвращения накапливания воздуха, нужно повернуть выпускным штуцером вверх, вопреки инструкции;
• чтобы обеспечить достаточное давление для подъема жидкости, промежуточный шланг должен быть твердым.

Основные характеристики

Следует отметить, что в ассортименте предприятия всего лишь два насоса этой марки, отличающихся по устройству и принципу действия.

«Агидель-М» — компактное устройство, работающее по центробежному принципу. Размещается на поверхности в вертикальном положении. Модель без эжектора предназначена для подъёма воды из колодцев глубиной до семи метров. А если с этим агрегатом использовать эжектор, эффективность насоса возрастёт вдвое, и хозяева смогут получать воду с глубины до 15 метров.

Движение воды обеспечивается при включении электродвигателя путём вращением вала с лопастями, расположенного на осевой втулке. Жидкость, находящаяся внутри насосной камеры, вытесняется в трубопровод под воздействием центробежной силы. А в центре рабочего колеса возникает зона пониженного давления, что обеспечивает непрерывное поступление воды из колодца через заборный шланг.

Основные характеристики:

• создаётся напор в 20 метров;
• производительность – 2,9 кубометра в час;
• мощность – 370 Вт.

Достоинства:

• невысокая цена;
• возможность использовать на достаточной глубине при использовании эжектора;
• простота в обслуживании и эксплуатации;
• высокая надёжность;
• невысокое энергопотребление.

Недостатки:

агрегат боится сухого хода (необходимо заливать воду в начале эксплуатации).

Средняя цена от 4 500 рублей.

«Агидель-10» — более мощная и габаритная модель самовсасывающего вихревого типа. Размещается на поверхности в горизонтальном положении. Главное достоинство агрегата – возможность «сухого старта». То есть, при первом пуске в насос не нужно заливать воду.

Корпус агрегата состоит из двух камер, как и у любого самовсасывающего насоса. Включение насоса запускает вращение импеллера (рабочего колеса), которое создаёт вакуум и вызывает всасывание воздуха.

Находящаяся в корпусе вода смешивается воздухом. Движение воды и воздуха создаёт зону разрежения, обеспечивающую всасывание жидкости через заборный шланг. Остатки воздуха выводятся через специальное техническое отверстие. Дальше агрегат функционирует как стандартный центробежный насос, действие которого было описано выше.

Основные характеристики:

• напор до 30 метров;
• производительность – 3,3 кубометра в час;
• мощность – 700 Ватт.

Достоинства:

• бюджетная стоимость;
• продолжительный срок эксплуатации;
• агрегат не боится сухого хода;
• простота в техническом обслуживании;
• надёжность.

Недостатки:

• нельзя использовать на глубине больше семи метров;
• достаточно высокое энергопотребление.

Цена от 6 000 до 7 500 рублей.

Если сравнить технические данные, становится ясно, что второй насос обладает лучшей производительностью и способен создать больший напор. Основным достоинством модели первого типа является низкое энергопотребление (370 Ватт) и малый вес. С ним допускается использование эжектора, что актуально для владельцев скважин и колодцев глубиной в пятнадцать метров.

Если мощность неосновной параметр выбора для хозяев при покупке насоса, можно смело приобретать более экономную и компактную модель. По качеству сборки и срокам эксплуатации агрегаты ничем не отличаются.

Особенности насоса

В 1966 году жители Советского Союза увидели и смогли опробовать новейшее изобретение того времени от Уфимского Агрегатного Завода – насос для бытовых нужд под названием «Агидель». С тех пор он является незаменимым помощником в сезоны полива среди тех, кто имеют свои земельные участки и теплицы, т.е. среди любителей огородов. БЦ-0,4-20 был долгожителем среди насосов, так как появился примерно в 1965 году и его выпускали целых 30 лет.

Его характерная особенность – это наличие технологического отверстия между рабочим колесом и сальником – он останавливал воздух, который мог остаться внутри при заполнении насоса жидкостью перед началом (воздушный пузырь). Также можно было выкручивать из него пробку и вкрутить штуцер, кран-вентиль, шланги даже воронку. Кстати, именно через воронку можно было наполнить волости насоса и всасывающей трубы водой.

Вместе установки дополнительных трубок для того, чтобы наполнять насос, подключили шланг. Наверху стояла алюминиевая крышка, которая прикрывала двигатель и выполняла водозащитную функцию. Спустя несколько лет цвет аппарата изменили, а крышку стали делать уже не из алюминия, а из пластика, а вот комплектующие и двигатель остались прежними. Так было до 2013 года, пока не решили выпустить «антикризисное решение». Давайте рассмотрим актуальные и наиболее популярные модели, которые покупают и хвалят даже сегодня.

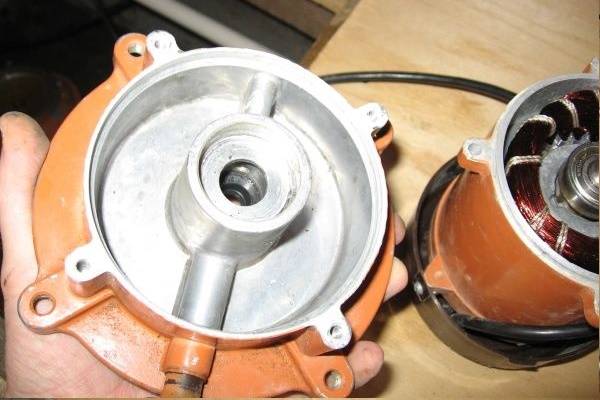

Внешняя и внутренняя стороны

При покупке насоса обязательно обращайте внимание на его технические характеристики. Они указаны в паспорте и на упаковке. Качественный насос агидель 10 или м обязательно продается в упаковке, на которой указан адрес производителя (Башкирия, г

Уфа), контактные телефоны, которые помогут вам обратиться к производителям в случае каких-либо неполадок, если, например, вам нужно будет производить те или иные манипуляции с насосом или когда потребуется ремонт насоса агидель

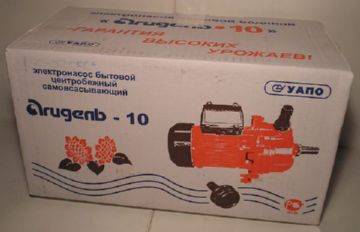

Качественный насос агидель 10 или м обязательно продается в упаковке, на которой указан адрес производителя (Башкирия, г. Уфа), контактные телефоны, которые помогут вам обратиться к производителям в случае каких-либо неполадок, если, например, вам нужно будет производить те или иные манипуляции с насосом или когда потребуется ремонт насоса агидель.

Что касается технических характеристик, то они в основном являются универсальными для насосов этого класса, будь то агидель м или какая-то другая форма насоса. Мощность его составляет 370 Вт, напряжение сети — 220 В. Уровень забора воды составляет 2,9 кубометра в час, напор — 22 л.

Говоря о внешних характеристиках насоса, нужно заметить, что он сохранил свои данные еще с тех времен, когда был создан первый такой насос, это примерно 40 лет назад. В комплекте с ним идут сразу же все необходимые составляющие для забора воды — нипеля и клапаны.

Цвет насоса агидель 10 остается неизменным на протяжении тоже огромного количества времени, он представлен яркой коричневой окраской, также на нем находятся коричневые, но немного темнее по тону, колпаки.

Что касается типа данного технического приспособления, то он является поверхностным вертикальным насосом центробежного типа. Корпус его является алюминиевым, все материалы для деталей (как внутренних, так и внешних) производятся исключительно в России. Колпак его выполнен из полипропилена, а внутренняя обмотка — из медной проволоки диаметром 5 мм.

Прошедшие испытания показывают, что данное средство для выкачивания жидкости может служить без перебоя в течение 5-6 часов, не выключаясь. Для того, чтобы работать было удобнее и безопаснее, насос оснащен специальным термо-предохранителем. Это необходимо для того, чтобы, если вдруг произойдет сильный перегрев в процессе работы, насос автоматически отключался. Далее, после того, как произойдет остывание прибора, его работа продолжится. Дополнительным плюсом выбора именно насоса агидель является то, что срок гарантии его достаточно существенен, он составляет 30 месяцев.

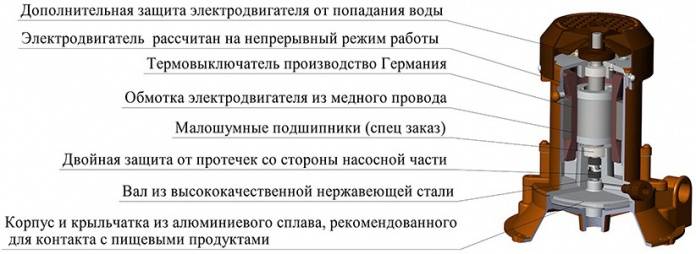

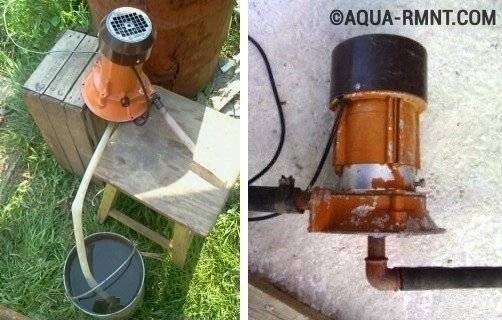

Устройство насоса Агидель-М

Аппарат монтируют на жесткое основание вертикально. Подача воды из колодца и перекачивание на расстояние до 35 метров под силу небольшому мотору мощностью 0,37 кВт. Если скважина глубиной до 20 метров, применяется эжектор, выносной рабочий элемент. Двигатель насоса остаётся на поверхности.

Насос Агидель технические характеристики:

• высота подъёма — 7 м;
• производительность – 2, 9 куб. м /час;
• диаметр – 23,8 см;
• длина – 25,4 см;
• вес – 6 кг;
• цена – 4600 рублей.

Особенностью насоса является предварительный залив всаса, включая рабочую камеру. Работает аппарат только при положительной температуре или в утеплённом помещении. Используют легкий водяной насос Агидель для подъема воды, с размещением его в глубоком приямке или оборудуя плотик, который держит насос на поверхности зеркала колодца, из которого набирают воду. В плавание можно отправить только насос Агидель-10, который не требует подзаливки воды при пуске.

В соответствие с инструкцией по эксплуатации насос Агидель должен перекачивать агент с температурой ниже 400 С. В этих условиях двигатель работает без перегрева. Перед запуском аппарата заливается вода, работа «на сухую» приведёт к неизбежной поломке. Насос должен быть защищен от попадания влаги и мусора, от минусовых температур.

По сравнению с насосом Агидель М более поздняя модификация, Агидель-10, имеет горизонтальную компоновку и в 2 раза мощнее. Этот аппарат не требуется заливать перед запуском, он обеспечивает самостоятельный всас. Насос весит 9 кг, напор в 30 м, обеспечивает перекачку по горизонтали на 50 метров. Производительность 3,3 куб.м/час для бытовых нужд достаточная.

• «Агидель»-М;
• «Агидель»-10.

Не смотря на их мощностные и ценовые различия, принцип работы и их внутренняя структура достаточно похожи.

Как самовсасывающие центробежные устройства водяные насосы «Агидель» состоят из таких рабочих элементов:

• электродвигатель;
• корпус мотора и самого насоса, именуемый еще как улитка;
• рабочее колесо (крыльчатка).

При включение в электросеть мотор инициирует нагнетательный механизм. Его главным элементом является рабочее колесо или крыльчатка, которая вращаясь в объеме закрученного корпуса генерирует центробежную силу и непосредственно рабочий напор агрегата. По мере заполнения корпуса жидкостью вода поднимается выше, пока не доходит до выходного патрубка, через который она попадает в водопровод потребителя.

Обе модели снабжены нагнетательным механизмом центробежного типа, приводимым в движение однофазным электродвигателем.

Принцип работы центробежных помп состоит в сообщении перекачиваемой среде вращательного движения (внутри насоса вращается колесо с лопастями), вследствие чего возникает создающая напор центробежная сила. Насосы этого типа отличаются простотой конструкции, износоустойчивостью и высоким КПД.

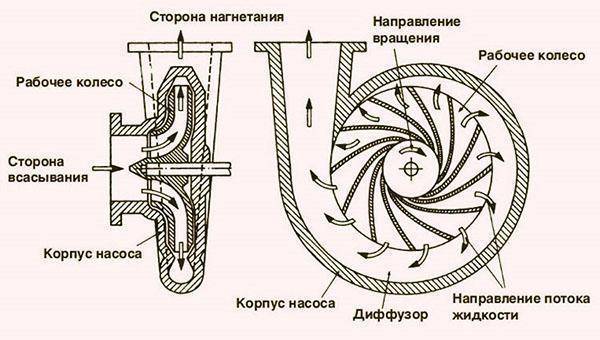

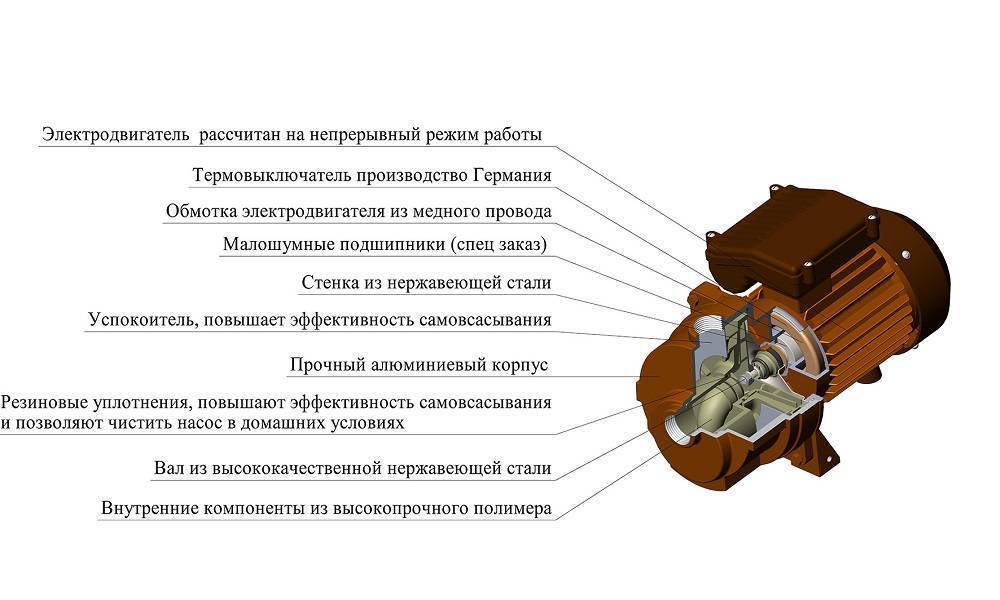

Устройство самовсасывающего центробежного водяного насоса

Все насосы «Агидель» являются самовсасывающими, то есть способны создавать разрежение и втягивать в себя воду с определенной глубины. Таким образом, агрегаты данной марки, в отличие от погружных вариантов, не нужно опускать в воду, что позволило применить для изготовления наружных элементов и уплотнителей более дешевые материалы.

Все насосы «Агидель» имеют встроенную защиту от перегрева.

Нюансы монтажа и особенности эксплуатации

Насосы «Агидель» следует устанавливать на ровную жесткую поверхность. Обычно сооружают постамент из железобетона или щит из толстых досок. Модель «Агидель-М» устанавливается вертикально, а «Агидель-10» — горизонтально.

Если насос устанавливается на некотором расстоянии от колодца, следует учесть, что 4-метровый горизонтальный участок всасывающего трубопровода по гидравлическому сопротивлению приравнивается к 1 м перепада по высоте.

L = (7 — 5)х4 = 8 м,

Где 7 – предельная глубина всасывания для насосов «Агидель».

Перед запуском рабочую камеру и всасывающий трубопровод насоса необходимо заполнять водой.

Во многих источниках, публикуемых в Сети, сообщается, что модель «Агидель-10» в этом не нуждается, но на сайте производителя на этот счет ничего не говорится. Владельцы этих агрегатов, обсуждающие данный вопрос на форумах, считают необходимым заливать обе модели.

Для того чтобы вода во время коротких простоев насоса не утекала из всасывающей магистрали, на ее конце следует устанавливать обратный клапан. Этот элемент поставляется в комплекте с насосами «Агидель»но пользователи сообщают, что они плохо держат воду. Новоиспеченным владельцам «Агидели» рекомендуют заменить штатный клапан на более надежный, оснащенный латунным золотником. Тогда заливать насос придется только раз в сезон (при относительно коротких простоях).

В качестве всасывающей магистрали обязательно следует применять армированный шланг – обычный резиновый или силиконовый будет сжиматься атмосферным давлением.

Фактическая производительность насосов «Агидель», как и других центробежных агрегатов, зависит от гидравлического сопротивления напорного трубопровода и высоты, на которую подается вода (относительно оси насоса).

Следует понимать, что указанные в характеристиках данные о максимальных напоре и производительности являются взаимоисключающими.

Если агрегату придется развивать максимальный напор, производительность будет намного меньше указанной, и наоборот – максимальная производительность будет иметь место только при минимальном напоре.

Чтобы понять, сколько воды будет качать насос при конкретном значении напора, нужно проанализировать так называемую напорную характеристику, имеющую вид графика или таблицы.

Торговая марка «Агидель»: история бренда, обзор продукции

Уфимское агрегатное производственное объединение (УАПО) выпускает насосы марки «Агидель» с 70-х годов прошлого века. Причем многие владельцы подобной продукции пользуют насосами из первой партии до сих пор.

Причем изготовление комплектующих, а равно и сборка агрегата, выполняется на базе производственных мощностей УАПО. То есть насосы Агидель изготавливают в тех же цехах, где производят сложные агрегаты для авиационной промышленности или высокотехнологическое оборудования для нефтегазовой отрасли.

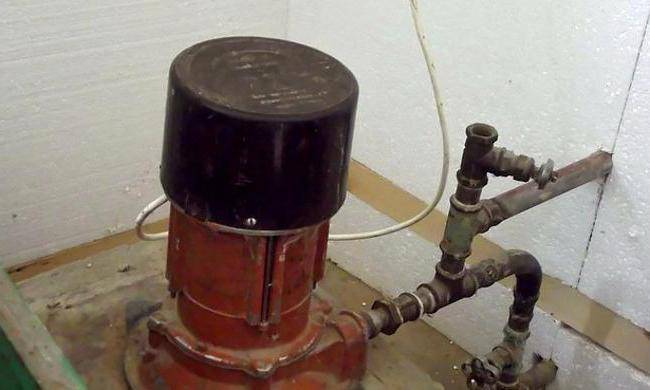

Насос Агидель в работе

Кроме того, под брендом «Агидель» УАПО выпускает еще и бесконтактные системы зажигания, свечи (накаливания и искровые), корундовую керамику. А само УАПО – это достаточно уважаемый в узких кругах бренд, производящий генераторы, системы плазменного зажигания, защищенные электродвигатели и комплектующие для газоперекачивающих станций.

Словом, бренд «Агидель» — это очень уважаемая торговая марка, основанная известным отечественным производителем, продукция которого славится в достаточно специфичных кругах (добыча нефти и газа, авиастроение, оборонная промышленность и так далее).

Источники

• https://aqua-rmnt.com/vodosnab/nasos/nasosy-otzyvy/nasos-agidel-kharakteristiki-i-ekspluatatsiya.html
• https://moikolodets.ru/ustrojstvo-vodyanogo-nasosa-609
• http://teplonasos-ptz.ru/nasosnoe-oborudovanie/nasos-agidel-m-xarakteristiki/
• http://fb.ru/article/223215/agidel-nasos-tehnicheskie-harakteristiki-i-instruktsiya
• https://www.syl.ru/article/318682/nasos-agidel-tehnicheskie-harakteristiki-ustroystvo-sravnenie-s-analogami-i-otzyivyi
• https://lifepearl.ru/nasos-agidel-harakteristiki/
• http://ecoknowledge.ru/1202-agidel-nasos-opisanie-remont/
• https://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosy-dlya-kolodcev/ustrojstvo-vodyanogo-nasosa.html
• http://canalizator-pro.ru/vodyanoj-nasos-agidel-ustrojstvo-i-texnicheskie-xarakteristiki.html

Основные неисправности погружных насосов

Если в работе погружного насоса замечены сбои, то не всегда его нужно извлекать из скважины для осмотра. Эта рекомендация касается только насосных станций, в которых установлено реле давления. Именно из-за него аппарат может не включаться, не отключаться или создавать плохой напор воды. Поэтому сначала проверяется работоспособность датчика давления, а уже после этого, в случае необходимости, насос извлекается из скважины.

Неисправности водяного насоса будет легче диагностировать, если сначала ознакомиться с наиболее часто встречающимися поломками данного агрегата.

Насос не работает

Причины того, что насос не работает, могут быть следующие.

1. Сработала электрическая защита. В таком случае следует отключить аппарат от сети и снова включить автомат. Если его снова выбьет, то проблему следует искать не в насосном оборудовании. Но при нормальном включении автомата, насос больше не включайте в сеть, нужно сначала найти причину, по которой сработала защита.
2. Перегорели предохранители. Если после замены они снова перегорят, то нужно искать причину в силовом кабеле агрегата или в месте его подключения к электросети.
3. Произошло повреждение кабеля, находящегося под водой. Следует извлечь аппарат и проверить шнур.
4. Сработала защита насоса от пуска “всухую”. Перед запуском аппарата убедитесь, что он погружен в жидкость на необходимую глубину.

Также причина того, что аппарат не включается, может крыться в неправильной работе реле давления, установленного в насосной станции. Необходимо отрегулировать давление пуска двигателя насоса.

Насос работает, но не качает

Причин того, что устройство не качает воду, также может быть несколько.

1. Перекрыт запорный вентиль. Следует отключить аппарат и медленно открыть кран. В дальнейшем не следует производить запуск насосного оборудования при закрытой задвижке, в противном случае оно выйдет из строя.
2. Уровень воды в скважине опустился ниже насоса. Необходимо высчитать динамический уровень воды и погрузить устройство на необходимую глубину.
3. Залип обратный клапан. В таком случае требуется разобрать клапан и прочистить, при необходимости заменить его на новый.
4. Засорился впускной фильтр. Чтобы прочистить фильтр, гидромашина извлекается и проводится чистка и промывка фильтрующей сетки.

Низкая производительность аппарата

Также снижение производительности вызывает:

• частичное засорение клапанов и вентилей, установленных в системе водоснабжения;
• частично засоренная подъемная труба аппарата;
• разгерметизация трубопровода;
• неправильная регулировка реле давления (относится к насосным станциям).

Частые включения и выключения аппарата

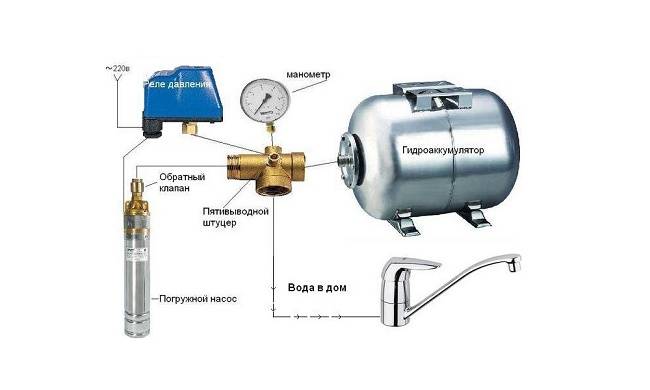

Данная проблема встречается, если погружной насос работает в паре с гидроаккумулятором. В таком случае частые запуски и остановки агрегата могут провоцироваться следующими факторами:

• в гидробаке произошло снижение давления ниже минимального (по умолчанию оно должно быть 1,5 бар);
• произошел разрыв резиновой груши или диафрагмы в баке;
• реле давления работает неправильно.

Слышно гудение аппарата, но вода не качается

Если насос гудит, и при этом не происходит выкачка воды из скважины, то причин может быть несколько:

• произошло “склеивание” крыльчатки аппарата с его корпусом по причине длительного хранения устройства без воды;
• неисправен конденсатор запуска двигателя;
• просело напряжение в сети;
• заклинило крыльчатку насоса по причине собравшейся в корпусе аппарата грязи.

Вода подается с пульсацией

Если вы заметили, что вода из крана течет не постоянной струей, то это признак снижения уровня воды в скважине ниже динамического. Необходимо опустить насос глубже, если расстояние до дна шахты позволяет это сделать.

Агрегат не отключается

Если не срабатывает автоматика, то насос будет работать без остановки, даже если в гидробаке создастся чрезмерное давление (видно из показаний манометра). Всему виной является реле давления, вышедшее из строя или неправильно отрегулированное.

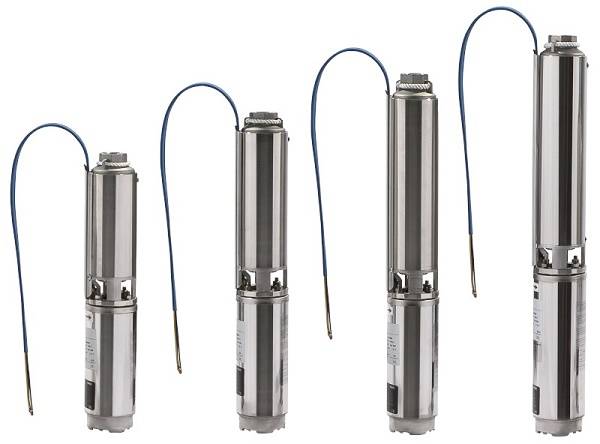

Устройства и основные узлы погружного насоса

В настоящее время в России можно найти гидроаппаратуру производителей Италии, США, Германии, Франции, Дании: ZDS, PEDROLLO, CALPEDA, WILO, Busch, GRUNDFOS, Tapflo и другие; российских компаний Джилекс, Ампика, Пинский ОМЗ, ГМС Ливгидромаш.

Погружные насосы предназначены для откачивания воды из скважин, колодцев или подвальных помещений зданий и при необходимости подачи её в разборную сеть водоснабжения. При этом рабочая область у них погружается в жидкость, из-за чего их так называют.

Существует несколько типов этих устройств:

1. Центробежные, у которых главным элементом является крыльчатка (рабочее колесо) или винт.Примером их могут служить «Водомет», «Водолей», «Вихрь», «Спрут».
2. Вибрационные, у которых во главе стоит поршень.Примером их может служить насос «Малыш».
3. Вихревые, похожие на центробежные, но отличаются большей круговой скоростью жидкости.Примером может служить вихревой насос «Вихрь».

К основным узлам центробежных аппаратов относятся:

• рабочее колесо или винт/шнек;
• электродвигатель;
• штанга;
• сальниковые блоки;
• соединительные муфты;
• подшипники.

К основным узлам вибрационных аппаратов относятся:

• корпус рабочей части;
• блок привода;
• электрическая катушка;
• поршень;
• диафрагма;
• клапан
• амортизатор;
• упор;
• муфта.

Сравнение с импортными моделями

Конечно же, по показателям производительности и напора многие импортные водяные насосы превосходят агрегаты «Агидель». Однако и стоят эти отечественные устройства намного дешевле зарубежных.

Есть у европейских моделей еще один немаловажный недостаток: качеством сборки импортные насосы обычно отличаются действительно хорошим, однако при этом все они в большинстве случаев очень чувствительны к перепадам напряжения. Даже если такой насос и будет работать на даче, то с перебоями. К тому же и при поломке отремонтировать импортный агрегат очень трудно. Связано это, прежде всего, со сложностями в покупке запчастей. Ремонт насоса «Агидель» же в большинстве случаев дачник может выполнить без обращения в сервис — просто самостоятельно.

Правильный выбор

Если предлагается купить именно насос данной фирм, то при выборе его необходимо быть осторожным и в первую очередь посмотреть на его внешние характеристики

Так как в последнее время участились случаи подделки данного товара (как из Китая, так и из соседних государств), обращается внимание на то, что цвета корпуса и колпака насоса всегда остаются одними и теми же. Они не меняются и на крыльчатке под колпаком. Соответственно, если вдруг вы увидели похожую упаковку и вам кажется, что это тот же самый насос, но цвет его несколько другой (не яркий коричневый на корпусе и не темный на колпаке), значит перед вами подделка и лучше всего воздержаться от его приобретения

Важным замечанием является то, что все соединения в данном устройстве осуществляются с помощью винтов со шлицевыми головками. Говоря о процессе производства, выполнить это достаточно сложно, поэтому в подделках можно заметить, что соединения выполняются обыкновенными шестигранными болтами

Соответственно, если вдруг вы увидели похожую упаковку и вам кажется, что это тот же самый насос, но цвет его несколько другой (не яркий коричневый на корпусе и не темный на колпаке), значит перед вами подделка и лучше всего воздержаться от его приобретения. Важным замечанием является то, что все соединения в данном устройстве осуществляются с помощью винтов со шлицевыми головками. Говоря о процессе производства, выполнить это достаточно сложно, поэтому в подделках можно заметить, что соединения выполняются обыкновенными шестигранными болтами.

Заключительным важным отличием от аналогов и от подделок является то, что роторный вал насоса создается из нержавеющей стали. Это и позволяет использовать устройство максимально долго, так как никакая коррозия ему не страшна. Во всех остальных аналогах используется обычная 45 сталь, которая спустя короткий промежуток времени начнет ржаветь, соответственно,все болты тоже проржавеют, и вы не сможете разобрать устройство, чтобы осуществить ремонт, даже если используется правильная схема подключения устройства агидель 10.

Все эти факторы указывают на то, что стоимость насоса является достаточно высокой.

Если вы видите на прилавке магазина насос за существенно низшую цену, значит это некачественный товар.

Глубина подъема воды данного насоса — до 8 м. В то время, когда насос не используется, рекомендуется убирать его в сухое теплое место. Конечно же, можно оставить и в прохладном помещении, но это сократит срок его службы. При соблюдении всех рекомендаций производителя на следующий сезон (весной) вы сможете снова пользоваться насосом агидель 10 в полной мере, как-будто вы приобрели его совсем недавно. Если вдруг в двигатель попадет вода, может случиться возгорание двигателя, в результате осуществление подключения станет невозможным и придется менять насос.

Если вы являетесь садоводом-любителем или профессиональным огородником, необходимо качественно и тщательно подбирать насос. Если вы решите сэкономить и заплатите цену немного ниже, чем та, что была указано ранее, вам могут продать подделку. В результате вам придется покупать новое оборудование, например, подшипники.

Видео по монтажу и запуску насоса Агидель

Многие владельцы умудряются прятать насосы внутри колодцев, сооружая плотик из материала не подверженного коррозии. Такой скважинный способ установки позволяет использовать короткий всасывающий шланг и избавляет от необходимости постоянно контролировать уровень воды. Но при этом придется увеличить длину электрического шнура. Поскольку на насосе имеется шнур длиной 1, 5 метра, то лучше установить провод достаточной длины, и проложить его так, чтобы исключить случайные повреждения.

Перед началом монтажных работ внимательно ознакомьтесь и инструкцией, чтобы учесть все требования и рекомендации для обеспечения долгой и надежной работы агрегата.

Подготовка к запуску

Модель 10 не требует предварительной заливки системы. Она имеет достаточную мщность, чтобы создать разряжение в подводящей трубе. При первом включении вода не будет подниматься по трубе сразу. Ведь Агидель 10 – это самовсасывающий насос и поэтому следует подождать 3-5 минут для того, чтобы система заполнилась, и появился водяной напор.

Модель Агидель М требует предварительной заливки водой перед пуском. Это нужно обязательно помнить. В противном случае есть риск вывести из строя механизм. Рассмотрим метод заливки агрегата, установленного на ручной колонке:

• Открывается кран насоса;
• Отводной шланг опускают в емкость, наполненную водой;
• Качаем воду колонкой в ручном режиме для создания вакуума в скважине. Жидкость из емкости начинает движение к скважине, вызывая вращение крыльчатки насоса;
• Продолжаем качать до момента, пока вода не польется из колонки, и запускаем агрегат.

Если же насос установлен возле емкости или водоема, то нужно просто заливать воду в подводящий шланг до того момента, пока она не потечет из подающей магистрали. Затем быстро опустить подводящий патрубок в воду и включить агрегат.

Слабая подача воды

Одна из основных причин плохой подачи воды – качественные характеристики заборного шланга. Дело в том, что внутри шланга создается достаточно мощное разряжение, которое способно сжимать стенки шланга. В данном случае следует применять либо металлическую или пластиковую трубу. Можно использовать специальный армированный шланг.

Другая самая распространенная причина слабого напора – износ или повреждение сальников. В таком случае их потребуется заменить. Благо производитель позаботился и об этом. К каждому насосу прилагается подробная инструкция, где описывается ремонт и технические характеристики агрегата.

Видео по ремонту насоса Агидель

Порядок действий при замене сальников:

1. Демонтируется верхняя часть защитного кожуха насоса;
2. Снимается уплотняющая прокладка и нагнетающая улитка;
3. Ослабляется гайка крыльчатки с целью получения доступа к якорю насоса;
4. Ось якоря аккуратно выбивается из крыльчатки через бронзовую или латунную прокладку;
5. Меняется сальник и (если необходимо) уплотнительная прокладка;
6. Сборка проходит в обратной последовательности.

Производительность насоса, как агрегата центробежного действия зависит в большей степени от сопротивления системы труб и высоты, на которую предполагается подавать воду. Поэтому при выборе модели насоса для скважины или для водоема следует учитывать условия, в которых будет работать агрегат. Если придется работать на максимуме, то производительность, естественно, будет отличаться от параметров, указанных заводом изготовителем. При минимальном сопротивлении и напор, и производительность насоса может быть гораздо выше заявленной в паспорте.

Устройство насоса Агидель-М

Насос Агидель технические характеристики:

• высота подъёма — 7 м;
• производительность – 2, 9 куб. м /час;
• диаметр – 23,8 см;
• длина – 25,4 см;
• вес – 6 кг;
• цена – 4600 рублей.

Особенностью насоса является предварительный залив всаса, включая рабочую камеру. Работает аппарат только при положительной температуре или в утеплённом помещении. Используют легкий водяной насос Агидель для подъема воды, с размещением его в глубоком приямке или оборудуя плотик, который держит насос на поверхности зеркала колодца, из которого набирают воду. В плавание можно отправить только насос Агидель-10, который не требует подзаливки воды при пуске.

В соответствие с инструкцией по эксплуатации насос Агидель должен перекачивать агент с температурой ниже 40 0 С. В этих условиях двигатель работает без перегрева. Перед запуском аппарата заливается вода, работа «на сухую» приведёт к неизбежной поломке. Насос должен быть защищен от попадания влаги и мусора, от минусовых температур.

Насос укомплектован проводом 1,5 м. Для удобства можно воспользоваться удлинителем, а можно сразу заменить питающий шнур аппарата на другой, более длинный. Это не противоречит требованиям инструкции по эксплуатации.

По сравнению с насосом Агидель М более поздняя модификация, Агидель-10, имеет горизонтальную компоновку и в 2 раза мощнее. Этот аппарат не требуется заливать перед запуском, он обеспечивает самостоятельный всас. Насос весит 9 кг, напор в 30 м, обеспечивает перекачку по горизонтали на 50 метров. Производительность 3,3 куб.м/час для бытовых нужд достаточная.

Преимущества и недостатки насосов Агидель

Центробежный поверхностный электронасос «Агидель» является надёжным агрегатом, используемым для полива или для подачи воды от источника к водопотребителю. Насосы «Агидель-М» и «Агидель-10» имеют много достоинств:

• невысокая стоимость;
• простота в обслуживании и эксплуатации;
• ремонтопригодность;
• низкое энергопотребление, особенно модель «М»;
• электробезопасность;
• надёжность, долговечность.

К недостаткам электронасосов «Агидель» можно отнести:

• невозможность использовать на глубине более 7 м (10м);
• необходимость расположения рядом с источником воды.

Обратите внимание, что в настоящее время появилось много подделок насосов «Агидель» китайского производства, корпус таких агрегатов выполнен из пластмассы, а качество сборки очень низкое. Оригинальный насос «Агидель» производится только ООО «ПромГрупп» в г.Уфа, корпус электронасоса изготовлен из металла, производитель даёт гарантию на оборудование сроком тридцать месяцев

Оригинальный насос «Агидель» производится только ООО «ПромГрупп» в г.Уфа, корпус электронасоса изготовлен из металла, производитель даёт гарантию на оборудование сроком тридцать месяцев

Основные характеристики

Движение воды обеспечивается при включении электродвигателя путём вращением вала с лопастями, расположенного на осевой втулке. Жидкость, находящаяся внутри насосной камеры, вытесняется в трубопровод под воздействием центробежной силы. А в центре рабочего колеса возникает зона пониженного давления, что обеспечивает непрерывное поступление воды из колодца через заборный шланг.

• создаётся напор в 20 метров;
• производительность – 2,9 кубометра в час;
• мощность – 370 Вт.

• невысокая цена;
• возможность применения на достаточной глубине при использовании эжектора;
• простота в обслуживании и эксплуатации;
• высокая надёжность;
• невысокое энергопотребление.

агрегат боится сухого хода (необходимо заливать воду в начале эксплуатации).

Средняя цена от 4 500 рублей.

Это более мощная и габаритная модель самовсасывающего вихревого типа. Размещается на поверхности в горизонтальном положении. Главное достоинство агрегата – возможность «сухого старта». То есть, при первом пуске в насос не нужно заливать воду.

Корпус агрегата состоит из двух камер, как и у любого самовсасывающего насоса.

• напор до 30 метров;
• производительность – 3,3 кубометра в час;
• мощность – 700 Ватт.

• бюджетная стоимость;
• продолжительный срок эксплуатации;
• агрегат не боится сухого хода;
• простота в техническом обслуживании;
• надёжность.

• нельзя использовать на глубине больше семи метров;
• достаточно высокое энергопотребление.

Цена от 6 000 до 7 500 рублей.

При установке насосов этой марки следует придерживаться трёх основных параметров:

• плюсовой рабочей температуры;
• максимально близкого расположения к источнику воды;
• ровной поверхности для монтажа.

Допускается установка непосредственно на оголовок скважины или крышку колодца (это неплохое решение для летнего использования). Кессон обустраивается в пяти или десяти метрах от дома ниже точки промерзания грунта.

Неплохим решением будет монтаж на специальном плоту, который затем опускается в колодец. Но в этом случае возникнет проблема с подключением электрического кабеля. Его необходимо удлинить и обеспечить гидроизоляцию. Стандартная длина кабеля составляет 1,5 метра.

Специалисты рекомендуют использовать «Агидель-10» для установки в кессон или монтажа на плотик с целью круглогодичного использования. А для сезонного пользования следует применять «Агидель-М» – агрегат, требующий доливания воды перед пуском и крайне чувствительный к низким температурам воздуха. Его можно установить на ровной поверхности у колодца или прикрепить на специальный кронштейн у оголовка скважины.

На зиму насос демонтируется, высушивается и заносится для хранения в тёплое помещение.
