Осмотр и обследование вентиляции жилых домов и помещений

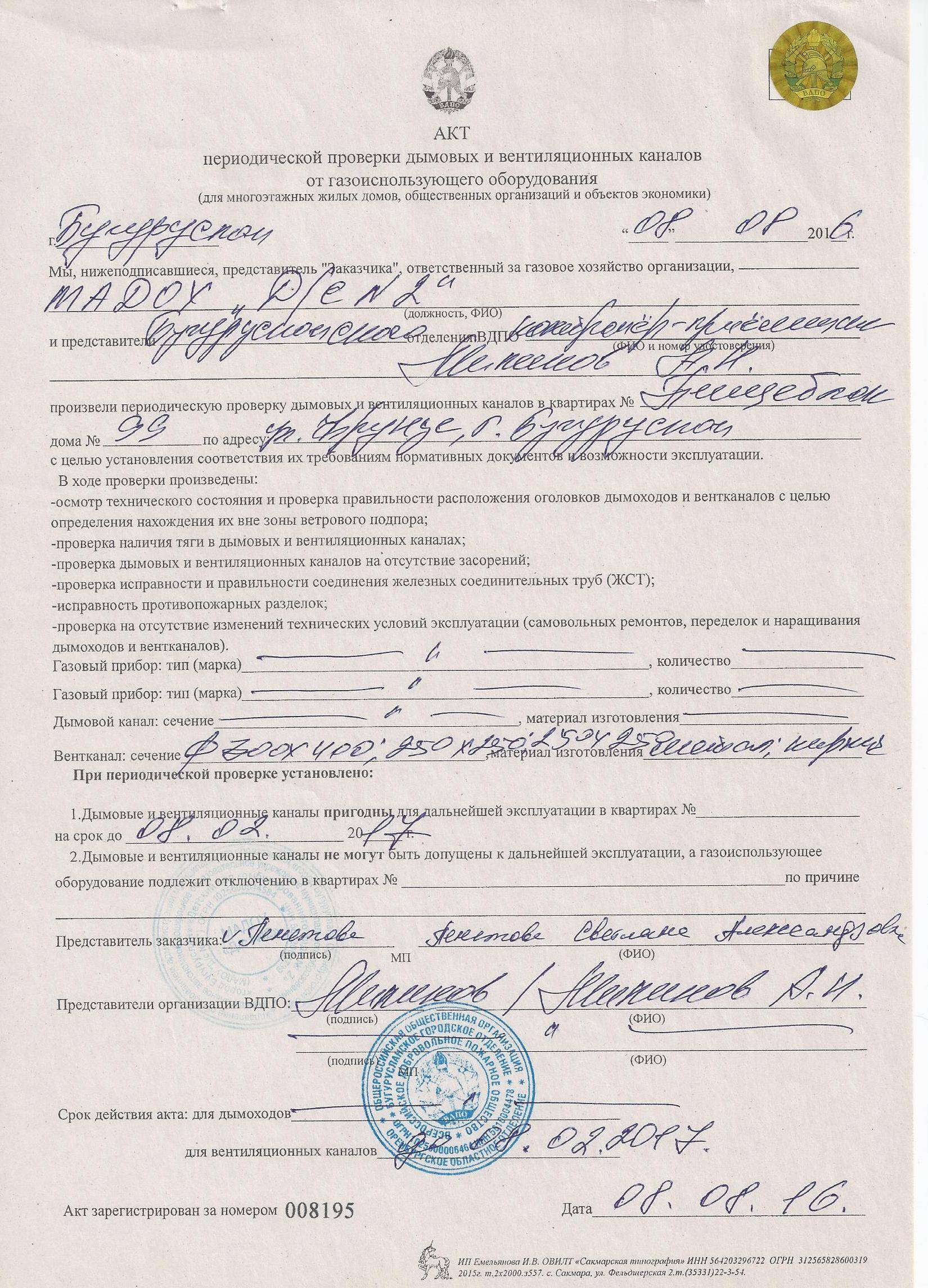

Какими бывают акты обследования дымоходов и вентиляции

После реформирования в области лицензирования произошла путаница в том, кто может составлять акты обследования дымоходов и вентканалов, а также проводить саму проверку. На настоящий момент, данные виды работ исключены из перечня лицензируемых МЧС. Допуск СРО также не нужен.

• Результаты проверки тех. состояния воздуховодов вентиляции и дымовых каналов.
• Информацию о тяге и засорениях, требуют ли каналы чистки.
• Информацию о наличии противопожарных разделок в местах, где дымоходный канал проходит через перекрытия между этажами и крышу. Если они есть – информацию об их состоянии.
• Заключение об исправности и правильности расположения оголовков дымоходов и вентканалов относительно деревьев, крыш, и прочих объектов, конструкций, расположенных вблизи. Оно понадобится, чтобы определить не находятся ли каналы в зоне ветрового подпора.

Так как здание не может эксплуатироваться без этого документа, его оформление просто необходимо в том случае, когда сдается новостройка. Также это касается той недвижимости, на которой проводились работы по восстановлению зданий и ремонту вентиляционных систем. Если это школьные заведения, то вентиляция проверяется каждый год после летних каникул. Что касается кабинетов, где проводятся лабораторные и химические опыты, работа вентиляции здесь может проверяться каждые три месяца. Объясняется это тем, что здесь в воздухе могут длительное время содержаться опасные элементы.

Для чего нужен акт проверки эффективности вентиляции

Как известно, в помещениях, где наблюдается большое скопление людей, приток свежего воздуха просто необходим. Именно поэтому, школьные и дошкольные организации, лечебные и другие учреждения должны иметь на руках акт, который подтверждает правильность работы вентиляционной системы. Стоит отметить, без этого документа СЭС не позволит эксплуатировать здание. Кроме этого, акт становится подтверждением расхода средств, например, если организация выделила деньги на ремонт вентиляции. При необходимости отчитаться, руководитель организации может ссылаться именно на этот акт.

Если герметичность канала не соответствует указанным требованиям, то проводят обследование стенок канала по всей длине с помощью видеокамеры. Обнаруженные дефекты устраняют. После ремонта, канал вновь проверяют на герметичность.

Воздух через решетку движется с разных направлений. Через анемометр, наложенный на решетку, проходят не все потоки воздуха, что увеличивает погрешность измерений.

Определение (вычисление) величины расхода воздуха в канале вентиляции

Анемометр с крыльчаткой большого диаметра D=80-125 мм – наиболее подходящий прибор, так как с ним проводится минимальное количество измерений. Это дает более точный результат и минимум затраченного времени.

• приоткрыть окно, чтобы создать приток воздуха;
• снять с вентканала решетку;
• поместить крыльчатку включенного анемометра в канал;
• дождаться сигнала прибора о конце проверки;
• сверить показатели с нормативными данными.

Приборы для оценки и проверки вентиляции

• в МКД раз в квартал;
• в МКД с газовым оборудованием – сезонно, 4 раза в год;
• дымоходы из бетона, асбестоцементных труб – раз в 12 месяцев;
• варочное, отопительное оборудование – раз в 6 месяцев;
• шахты вентиляционные не реже 1 раза в 24 месяца.

Ежегодно перед началом учебного года, а также перед сдачей объекта в эксплуатацию требуется такой документ. При этом химические кабинеты и лаборатории находятся на особом счету. Проверка этих помещений может проводиться и раз в 3 месяца. Это связано с возможностью длительного нахождения в воздухе вредных для здоровья веществ.

Журналы:

    1.1. Общий журнал работ

    1.2. Журнал входного контроля качества материалов

    1.3. Журнал сварочных работ (при условии, что эти работы проводились)

    1.4. Журнал бетонных работ (при условии, что эти работы проводились)

    1.5. Журнал прокладки кабелей (при условии, что эти работы проводились)

​

2. Акты освидетельствования скрытых  работ

    2.1. Акт освидетельствования скрытых работ на монтаж воздуховодов и клапанов

    2.2. Акт освидетельствования скрытых работ на монтаж вентиляторов, вентиляционных установок

    2.3. Устройство проходов воздуховодов через стены и перегородки (гильзы, герметизация)

    2.4. Акт освидетельствования скрытых на обеспыливание воздуховодов

    2.5. Акт освидетельствования скрытых на обезжиривание воздуховодов

    2.6. Акт освидетельствования скрытых работ на устройство огнезащиты воздуховодов

    2.7. Акт освидетельствования скрытых работ на устройство теплоизоляции воздуховодов

    2.8. Акт освидетельствования скрытых работ на монтаж узлов прохода

    2.9. Акт освидетельствования скрытых работ на монтаж трубопроводов теплоснабжения

    2.10. Акт освидетельствования скрытых работ на устройство проёмов (проходов) ч/з стены,

              перекрытия

    2.11. Акт освидетельствования скрытых работ на прокладку кабелей в трубах (рукавах)

​

3. Исполнительные схемы:

    3.1. Исполнительная схема прокладки воздуховодов (по каждому этажу)

    3.2. Исполнительная схема монтажа оборудования (по каждому этажу)

    3.3. Исполнительная схема прокладки трубопроводов теплоснабжения (по каждому этажу)

    3.4. Исполнительная схема прокладки кабелей электроснабжения (по каждому этажу)

    3.5. Исполнительная схема прокладки кабелей системы автоматизации (по каждому этажу)

    3.6. Исполнительные схемы устройства проходов через стены и перекрытия

    3.6. Исполнительные схемы устройства фундаментов под оборудование.

    3.7. Исполнительная схема устройства системы уравнивания потенциалов

​

4. Акты испытаний и приёмки:

    4.1. Акт промежуточной приёмки ответственных конструкций

    4.2. Акт индивидуальных испытаний смонтированного оборудования

    4.3. Акт приемки оборудования после комплексного опробования

    4.4. Акт замера толщины огнезащитного слоя

    4.5. Акт приёмки выполненных огнезащитных работ

    4.6. Акт освидетельствования сетей инженерно-технического обеспечения

    4.7. Акт о проведении промывки (продувки) трубопроводов теплоснабжения

    4.8. Акт гидростатического или манометрического испытания на герметичность

    4.9. Акт проверки приборов и средств автоматизации

    4.10. Ведомость смонтированных приборов и средств автоматизации

    4.11. Акт об окончании пуско-наладочных работ

    4.12. Акт приёмки системы автоматизации

    4.13. Акт гидравлических испытаний

    4.14. Акт о выявленных дефектах

    4.15. Акт передачи оборудования для проведения ПНР

    4.16. Акт технической готовности электромонтажных работ

    4.17. Ведомость недоделок

    4.18. Ведомость отступлений от проекта

    4.19. Ведомость смонтированного электрооборудования

    4.20. Протокол осмотра кабелей на барабане

    4.21. Акт входного контроля материалов

​

5. Паспорта:

5.1. Паспорт вентиляционной системы      (Паспортизация систем вентиляции в Челябинске)

    5.2. Паспорт трубопровода

​

6. Программы:

  6.1. Программа проведения комплексного опробования (скачать Пример)

    6.2. Программа проведения приёмо-сдаточных испытаний (скачать Пример)

​

7. Сертификаты и паспорта качества на применяемые материалы и оборудование,  санитарно-эпидемиологические заключения, сертификаты пожарной безопасности

​

8. Инструкции по эксплуатации

​

9. Комплект рабочих чертежей на строительство предъявляемого к приемке объекта, разработанных проектными организациями, с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них изменениям, сделанными лицами, ответственными за производство строительно-монтажных работ, согласованными с авторами проекта

​

10. План производства работ (скачать Пример)

​

​

* Перечень составлен на основании СП 73.13330.2016 “Внутренние санитарно-технические системы зданий” (СНиП 3.05.01-85)

**Представленный состав исполнительной документации по разделу «Отопление, вентиляция и кондиционирование» (ОВ) является приблизительным. Точный состав исполнительной документации зависит от требований заказчика.

​

Стоимость работ по проверке вентиляции

Видеоинспекция вентиляционных каналов (Видеообследование) проводится как с целью определения необходимости очистки вентиляционных каналов, так и для выявления проблем в работе воздуховодов, поиска завалов, незаконных перепланировок и определения их месторасположения. Осмотр каналов проводится в режиме реального времени, проецируя изображение на монитор камеры. Во время диагностики ведется видеозапись по всей протяженности вентиляционного канала с её сохранением на носитель, для последующего использования. Вертикальные каналы осматриваются сверху вниз, в горизонтальных каналах, при большой протяженности, устанавливаются смотровые люки или каналы частично демонтируются.

Акт обследования вентиляции для многоэтажных жилых домов

Акт обследования технического состояния и очистки вентиляционных каналов (Образец) (при отсутствии газового и котельного оборудования). Необходим для предоставления проверяющим органам МЧС, Роспотребнадзор. Оформляется в период подготовки к отопительному сезону.

То, что искали1Уже знали

Что охватывает обследование каналов вентиляции и дымоходов

Со временем дымоходы и воздуховоды вентиляции забиваются. Это может быть пыль, сажа и крупный мусор. Стенки конструкций становятся старше и слабее, что может привести к нарушению герметичности каналов. Нарушение проходимости и разгерметизация ходов создает опасную для здоровья и жизни обстановку. Угарный газ перестает проходить по трубе и начинает проникать в помещения, а неисправная вентиляционная система приводить к застою воздуха и нарушению санитарно-гигиенических норм.

Исключить опасность помогают систематические обследования дымоходов и вентканалов, на основании которых составляются акты. Они должны включать в себя:

• Результаты проверки тех. состояния воздуховодов вентиляции и дымовых каналов.
• Информацию о тяге и засорениях, требуют ли каналы чистки.
• Информацию о наличии противопожарных разделок в местах, где дымоходный канал проходит через перекрытия между этажами и крышу. Если они есть – информацию об их состоянии.
• Заключение об исправности и правильности расположения оголовков дымоходов и вентканалов относительно деревьев, крыш, и прочих объектов, конструкций, расположенных вблизи. Оно понадобится, чтобы определить не находятся ли каналы в зоне ветрового подпора.

Акт обследования вентиляционных каналов или дымоходов должен выдать трубочист, выполнивший эту проверку. Этот документ выглядит как двусторонний бланк, который нужно показывать представителям органов надзора по первому требованию. Правильно составленный акт должен содержать подписи заказчика или его представителя, руководителя учреждения, выполнившего обследование/чистку, а также специалистов, которые выполняли сами работы.

Какие документы готовить к проверке вентиляции СЭС?

• Паспорт системы вентиляции.
• Акт проверки эффективности работы вентиляции.Акт составляется после пусконаладочных работ на основании проверки соответствия показателей вентиляции требуемым в проектной документации. По желанию собственника работы могут производиться повторно каждые 3 года.
• Журнал учета работ по проведению очистки и дезинфекции систем вентиляции.
• Акт выполненных работ по дезинфекции.
• Протокол лабораторных испытаний (не обязательно).
• Журнал учета расхода всех необходимых дезинфицирующих средств (не обязательно).

Чтобы избежать дорогостоящих ремонтов и аварийных ситуации на объекте, за вентиляционными установками необходимо следить постоянно. Требуется выполнять ежемесячные осмотры, плановые текущие ремонты один раз в год и плановые капитальные ремонты в сроки, предусмотренные паспортами оборудования заводов-изготовителей.

Периодичность очистки и дезинфекции зависит от назначения помещения. Для офисных, административных и торговых помещений это не реже 1 раза в год. Для организаций общественного питания, здравоохранения и дошкольных образовательных учреждений — 2 раза в год.

Надеемся, что наши простые советы помогут вам подготовиться к визиту сотрудников «Роспотребнадзора» и избежать лишних неприятностей.

Зачем нужен акт проверки эффективности вентиляции?

Во время технических проверок работы вентиляции учреждения могут обнаружиться неисправности, из-за наличия которых повышается вероятность несчастных случаев. В акте, требуемом Роспотребнадзором, указано грамотно ли произвели расчет эффективности вентиляции при проектировании, справляется ли вытяжка с нагрузкой и на соответствие с проектным расходом воздуха.

Эффективность вентиляции устанавливает лицензированная инспекция. Организация-заказчик обычно предоставляет специалиста, который отлично знает вентиляционный комплекс. Если в учреждении более 10 вент установок, потребуется и электрик. После оценки вентиляции заполняется акт о неполадках по установленной форме. Аккредитованные лаборатории за определенную цену могут сразу выдать смету на их устранение и советы, как увеличить эффективность вентиляции.

Пусконаладка вентиляционного оборудования

пусконаладка

Пусконаладка – это комплексное опробование вентиляционных систем, определяющее соответствие проектных величин фактическим. После ее проведения заполняется акт пусконаладочных работ по вентиляции и техпаспорта наладки на проектные расходы. Кроме этого, на каждую установку вентиляции оформляется отдельный паспорт установленного образца.

Акт пусконаладочных работ по вентиляции составляется по окончанию всех строительных и отделочных работ, установки и отладки электрического снабжения, а также индивидуальных испытаний вентиляционного оборудования с заполнением соответствующих актов. До пусконаладочных работ по вентиляции проводятся аэродинамические испытания на герметичность, составляется акт ввода в эксплуатацию скрытых работ в системе вентиляции согласно СНиП 3.01.01-85, Приложение 6. Проводится обкатка оборудования на холостом ходу.

Обкатка вентиляции на холостом ходу

Испытания на холостом ходу или обкатка обнаруживают погрешности в работе оборудования. На основании полученных результатов обкатки вентиляционной системы заполняется акт, а также проводится отладка механизмов. Испытываются на холостом ходу вентиляционные системы содержащие клапаны, приводы, заслонки. Длительность испытаний и их условия указаны в паспорте и ТУ в заводской инструкции. Требования к обкатке указаны в инструкции от производителя.

По окончанию составляется акт обкатки вентиляционной системы.

Журнал эксплуатации вентиляционных систем

Специалисты санитарно-эпидемиологической службы «СЭС-ДОК» предлагают свою квалифицированную помощь в оформлении журнала в полном соответствии с требованиями надзорных органов.

Наши опытные сотрудники правильно и оперативно оформят данный журнал, готовый документ вы сможете забрать уже через 1 – 2 дня.

Также Вам понадобится:

• заключить договор на обслуживание вентиляции
• договор на очистку систем вентиляции

Образец титульного листа журнала

Для заполнения титульного листа журнала необходимы следующие данные:

• Наименование предприятия, организации;
• Дата начала ведения журнала;
• Дата окончание ведения журнала.

Образец внутреннего листа журнала

Во внутренних листах журнала представлены следующие поля для заполнения:

• Номер вентиляционной системы и тип оборудования;
• Дата и вид обслуживания. техническое обслуживание, текущий и капитальный ремонты;
• Краткое описание неисправностей;
• Отметки о проведенном техническом ремонте и обслуживании;
• Подпись исполнителя;
• Подпись контролирующего лица.

Требования пожарной безопасности к содержанию систем вентиляции зданий, сооружений, помещений организаций

Помимо требований санитарных норм к микроклимату в административных зданиях существуют правила противопожарного режима. В настоящее время инспекторы пожарного надзора требуют неукоснительного соблюдения этих правил. В частности, для обеспечения пожарной безопасности требуется содержать систему вентиляции зданий в должном состоянии, своевременно очищать от горючих отходов и отложений.

В настоящее время данные требования описаны в постановлении Правительства РФ от 16 сентября 2020 г. N 1479 «Об утверждении Правил противопожарного режима в Российской Федерации».

Данное постановление вступило в силу с 1 января 2021 г. и действует до 31 декабря 2026 г. включительно.

При проверке соблюдения правил противопожарного режима инспектору пожарного надзора необходимо будет предоставить АКТ очистки системы вентиляции, а также журнал эксплуатации систем противопожарной защиты с отметкой о проведенных работах.

Компания «ВентСлужба» оказывает услуги по очистке систем вентиляции в общественных и административных зданиях. Проводим периодическую проверку, чистку и обслуживание систем вентиляции. Цены на наши услуги >>>

Вернуться на главную Очистка вентиляции в Томске

Дезинфекция систем вентиляции по требованиям СанПиН 3.3686-21.

СанПиН 3.3686-21 устанавливает требования к дезинфекции систем вентиляции:

«195. Один раз в год проводится проверка эффективности работы систем механической ПВВ и кондиционирования, при необходимости – текущие ремонты (с предварительной дезинфекцией), с отметкой в журнале…

<…>

213. Дезинфекцию различных объектов с ПБА осуществляют физическим (кипячение, водяной насыщенный пар под избыточным давлением, сухой горячий воздух, УФ-облучение, СВЧ-излучение), химическим (использование растворов дезинфицирующих средств, аэрозольным методом при условии отсутствия людей) или комбинированным методами и в режимах, приведенных в приложении 2 к Санитарным правилам .

214. Для дезинфекции допускается использование дезинфицирующих средств и оборудования, разрешенных к применению в Российской Федерации».

Из данных пунктов следует, что дезинфекцию системы вентиляции проводит эксплуатирующая организация в соответствии с Приложением 2 к Санитарным правилам СанПиН 3.3686-21.

Выдержка из Приложения 2 Таблица 7. СанПиН 3.3686-21:

Таблица 7

Режимы обеззараживания физическими методами различных объектов, зараженных или подозрительных на заражение возбудителями инфекционных болезней III-IV групп патогенности
N п/п	Объект, подлежащий обеззараживанию	Способ обеззараживания	Дезинфицирующий агент	Время обеззараживания, мин	Норма расхода
13.	Воздушные бактериальные фильтры*	Паровой стерилизатор (автоклав)	Водяной насыщенный пар под давлением 2,0 кгс/см (0,2 МПа), 132±2°С	60
* Возможно использование дезинфицирующих средств, разрешенных к применению в Российской Федерации, в соответствии с режимами, указанными в инструкциях по их применению.

 Выдержка из Приложения 2 Таблица 6. СанПиН 3.3686-21:

Таблица 6

Режимы обеззараживания объектов, зараженных или подозрительных на заражение возбудителями инфекционных болезней I-II групп патогенности
N п/п	Объект, подлежащий обеззараживанию	Способ обеззараживания	Обеззараживающее средство	Время обеззараживания, мин.	Норма расхода
I. Бактерии, не образующие спор*
2	Поверхности в помещениях: пол, стены, двери;	Орошение или протирание с последующей	1%-й раствор хлорамина	60	Орошение – 300 мл/м Протирание – 200 мл/м
	мебель: рабочие столы, шкафы, стулья и другие	влажной уборкой	1%-й осветленный раствор хлорной извести или извести белильной термостойкой	60
	предметы мебели;		0,5%-й осветленный раствор КГН	60
	оборудование,		1%-й по АХ раствор гипохлорита натрия	60
	наружные поверхности БМБ;		1%-й осветленный раствор ДСГК	60
	помещения вивария		0,015%-й по АХ раствор дезсредств на основе натриевой соли дихлоризоциануровой кислоты или трихлоризоциануровой кислоты	В соответствии с инструкцией по применению
			Другие средства на основе хлорактивных соединений	В соответствии с инструкций по применению дезинфицирующего средства
			3%-й раствор (по ПВ) водорода перекиси	60	Орошение – 300 мл/м Протирание – 200 мл/м
			Другие средства на основе кислородактивных соединений	В соответствии с инструкций по применению дезинфицирующего средства
			0,02% – 0,04%-е (по сумме ДВ) растворы дезинфицирующих средств на основе ЧАС, триамина, ПГМГХ и их композиционных сочетаний	В соответствии с инструкцией по применению производителя препарата
24	Воздушные бактериальные фильтры	Орошают, извлекают, помещают в непроницаемый пакет, завязывают, сжигают	Применяют средства, указанные в пункте 2 настоящей главы Таблицы 6
		Погружение	Применяют средства, указанные в пункте 2 настоящей главы Таблицы 6	48 ч
		Паровой стерилизатор (автоклав)	Водяной насыщенный пар под давлением 2,0 кгс/см (0,2 МПа), (132±2)°С	60
40	Скрытые полости и обратная сторона фильтров БМБ при условии герметизации	Фумигация парами формальдегида	37% раствор формальдегида с последующей нейтрализацией его аммиаком (25% при норме расхода 60 мл на 100 мл формалина)	8 ч	60 мл формалина и 60 мл воды испаряется на каждый кубический метр объема бокса при температуре выше 20°С и относительной влажности 65%

Подробнее о проблемах эксплуатации систем вентиляции можно прочитать на нашем сайте в  статье Ененко А.А.  «Проблемы эксплуатации и проверки систем приточно-вытяжной вентиляции в лабораториях, работающих с патогенными микроорганизмами III-IV групп патогенности»

Для чего нужен акт проверки эффективности вентиляции

Как известно, в помещениях, где наблюдается большое скопление людей, приток свежего воздуха просто необходим. Именно поэтому, школьные и дошкольные организации, лечебные и другие учреждения должны иметь на руках акт, который подтверждает правильность работы вентиляционной системы. Стоит отметить, без этого документа СЭС не позволит эксплуатировать здание. Кроме этого, акт становится подтверждением расхода средств, например, если организация выделила деньги на ремонт вентиляции. При необходимости отчитаться, руководитель организации может ссылаться именно на этот акт.

Так как здание не может эксплуатироваться без этого документа, его оформление просто необходимо в том случае, когда сдается новостройка. Также это касается той недвижимости, на которой проводились работы по восстановлению зданий и ремонту вентиляционных систем. Если это школьные заведения, то вентиляция проверяется каждый год после летних каникул. Что касается кабинетов, где проводятся лабораторные и химические опыты, работа вентиляции здесь может проверяться каждые три месяца. Объясняется это тем, что здесь в воздухе могут длительное время содержаться опасные элементы.

Данный акт необходим и при эксплуатации складских, производственных и других помещений. Вообще, ни одно здание не может использоваться, без данного акта. Проверка имеет массу положительных сторон, она позволяет:

Форма акта

Нет необходимости использовать какую-то специальную форму для составления этого акта. Данную процедуру рекомендуется выполнять по общим правилам оформления документов подобного рода. Как правило, сюда должна вноситься вся важная информация, касающаяся вентиляционных каналов. Обязательными являются и автографы членов комиссии, которые непосредственно выполняли проверку эффективности вентиляции. То, какой будет вносимая информация, зависит и от самого объекта, на котором осуществляется проверка.

Условно документ можно разделить на несколько частей: «шапка», основа, заключение. В зависимости от обстоятельства здесь может присутствовать и рекомендательная часть. Она составляется в том случае, когда у комиссии имеются какие-то замечания по поводу работы вентиляции. В этой части специалисты дают подробные рекомендации, учитывая которые можно устранить неполадки и добиться необходимых показателей работы системы.

Акт испытания противодымной вентиляции

Существует норматив ГОСТ Р 53300-2009 по противодымной защите строений и зданий, где описываются методики испытаний вентиляции. По окончанию тестирования составляется акт испытания противодымной вентиляции.

Используется несколько методик проведения испытаний.

Первый – подпор в лестничную клетку. Воздух для подпора подается клапаном, установленным на потолке верхней лестничной площадки. На крыше здания располагается вентиляционная установка. В ГОСТах четко указаны места точек замеров давления, поддерживаемого системой противодымной вентиляции. В протокол акта испытаний вносятся последние данные замеров, проведенные после регулировки.

Давление измеряется в двух режимах:

• С закрытыми дверями лестничной клетки измеряется давление на дверях первого и верхнего этажей;
• С закрытыми дверями, кроме двери этажа с оборудованным выходом на улицу. Замеры проводятся возле закрытой двери этажа, ближайшего к этажу с выходом.

Измерение подпора в лифтовой шахте проводится следующим образом:

Лифт устанавливается на требуемый этаж, двери его открываются. На ближайшем этаже открываются (с помощью специального ключа) двери лифтовой шахты и в ней измеряется давление.

Обследование промышленной вентиляции

Обследование промышленной вентиляции требуется при сертификации цехов заводов в области промышленной безопасности, с выдачей Паспорта вентсистемы с фактической воздухопроизводительностью систем и аксонометрической схемой вентустановки. По результату обследования промышленных систем вентиляции выдается Результат обследования вентиляции. В Результате работ обследования указываются состояние всех вентиляционных систем на объекте и вывод о техническом состоянии и возможности их эксплуатации. Замеры воздуха производим сертифицированным анемометром: Термоанемометр ТКА-ПКМ (52), год выпуска март 2015, номер 653. Свидетельство об утверждении типа средств измерений RU.C.A № 38006. Для допуска к производству работ по обследованию промышленной вентиляции требуется Протокол от РосТехНадзора в области Промышленной безопасности для соответствующего класса и типа промышленности.

ПРОМЫШЛЕННАЯ ВЕНТИЛЯЦИЯ

НОРМЫ ТЕМПЕРАТУРЫ, ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ И СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА В РАБОЧЕЙ ЗОНЕ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ

Диагностика вентиляции

Диагностика вентиляции позволяет опредилить исправность вентиляторов, воздухонагревателей электрических и водяных, воздушных клапанов и электрических приводов, обратных клапанов и щитов управления. На основании результата диагностики системы вентиляции выдается Акт дефектации с указанием неисправностей и мероприятий по техническому обслуживанию. Техническое обслуживание систем вентиляции производится в соответсвии регламента плановых работ.

Аэродинамические испытания систем вентиляции

Аэродинамические испытания систем вентиляции проводим в соответсвии Рекомендаций по испытанию и наладке систем вентиляции Р НОСТРОЙ 2.15.3-2011 Инженерные сети зданий и сооружений внутренние. Фактические замеры потоков воздуха в воздуховодах позволяют определить герметичность воздуховодов вентиляционной системы и фактический напор вентиляторов. По результату аэродинамических испытаний проводится технической обслуживание вентситем или пусконаладочные работы.

Пусконаладка систем вентиляции

Пусконаладочные работы систем вентиляции производятся обычно при первичном запуске вентиляции: регулировка возушных клапанов и шиберов для равномерного распределения воздуха по помещениям в соотвествии проекта, а также наладка системы вентиляции производится при изменении нагрузки и назначений помещений. При пусконаладке также производится контроль и регулировака температуры воздуха, влажности на различных скоростях вентилятора, проверка срабатывания защитных датчиков и воздушных клапанов в соответсвии Рекомендаций по испытанию и наладке систем вентиляции Р НОСТРОЙ 2.15.3-2011 Инженерные сети зданий и сооружений внутренние.

Осмотр вентиляции

Осмотр вентиляции в Санкт-Петербурге производит наш инженер с выездом на объект и по результату осмотра вентиляции выдаем коммерческое предложение с указанием необходимых мероприятий по техническому обслуживанию, модернизации или ремонту существующей вентиляции и стоимости проектирования новых вентсистем. Стоимость выезда инженера и осмотра вентиляции в Санкт-Петербурге 3000 рублей с НДС. При необходимости производится зарисовка эскиза существующей вентиляции на плане помещений объекта.

ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИИ

ПРОЕКТИРОВАНИЕ ВЕНТИЛЯЦИИ

АНЕМОМЕТР ТКА-ПКМ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЕНТИЛЯЦИИ

Акустический расчет систем вентиляции

Акустический расчет вентиляции производится на основании паспортных данных на вентиляторы и на вентустановки в которых указаны шумовые характеристики уровень звукового давления в различных октавных частотах и расстояние на котором замерян этот показатель звукового давления. Обычно расстоние заводских замеров уровня шума 1 или 3 метра от вентилятора. По результату акустического расчета определяются мероприятия по шумоглушению: количество требуемых шумоглушителей в воздуховоды, гибкие вставки вентиляторов, виброопоры и виброгасители корпуса вентустановки, минаральная вата на перекрытие этажа здания, обустройство вентиляционной венткамеры и др.

ШУМ В СИСТЕМАХ ВЕНТИЛЯЦИИ

О СОСТОЯНИИ САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКОГО БЛАГОПОЛУЧИЯ НАСЕЛЕНИЯ В РОССИЙСКОЙ ФЕДЕРАЦИИ В 2013 ГОДУ

Пусконаладочные работы

Следующим этапом наладки вентиляционных систем принято считать непосредственные пусконаладочные работы

Обратите внимание на то, что в соответствии с требованиями действующего законодательства все работы должны выполняться в строгом соответствии со СНиПами.Данный этап включает в себя следующие работы:

• проведение предпусковых испытаний отдельно для каждого узла системы вентилирования;
• комплексный запуск всей системы и выявление возможных неисправностей.

Индивидуальные испытания каждого компонента предусматривают проверку вентиляционных систем, а также работы электронного оборудования.

Обратите внимание, что проверка работоспособности системы осуществляется в момент, когда вентиляция работает на холостом ходу. Продолжительность работы вентиляции в таком режиме не должна быть менее одного часа. После проверки работы системы на холостом ходу осуществляется наладочные работы отдельного оборудования:

После проверки работы системы на холостом ходу осуществляется наладочные работы отдельного оборудования:

• проверяется работоспособность вентиляторов;
• проверяется работа теплорегулирующей системы, которая не допустит перегрев системы;
• проверяется равномерность нагрева и охлаждения вентиляционного оборудования;
• проверяется, как система работает в выключенном состоянии за счет естественной вентиляции.

По факту проверки каждого узла в вытяжке составляется технический паспорт в соответствии с требованиями СНиП к пусконаладочным работам по вентиляции.

После проверки каждого отдельно узла осуществляется комплексное опробование системы.

Комплексная проверка вентиляционного оборудования продолжается на протяжении трех суток. Все это время система находится во включенном состоянии под постоянным присмотром специалистов.

• проверяют работоспособность всей системы и соответствие параметров забора и отвода воздуха тем, что указаны в технической документации;
• проверяют работоспособность систем защиты, управления и сигнализации в случае выявления неисправностей в узле;
• выявляются причины, которые могут влиять на неправильную работоспособность системы, производится их устранение;
• работа системы доводится до параметров и показателей, указанных в технической документации.

После проведения комплексной проверки работ создается приемочная комиссия, которая получает в свое распоряжение:

• техническую документацию по вентиляции;
• технические акты и паспорта, составленные в ходе индивидуальной проверки оборудования;
• заводские паспорта на вентиляционное оборудование, сертификаты, подтверждающие допустимость использования системы.

На заключительном этапе пусконаладочных работ приемочная комиссия составляет акт ввода системы в эксплуатацию.

Рекомендации по итогам проверки вентиляции

Мы рекомендуем использовать электрическую или электронную регулировку скорости вентиляторов.

Системе вентиляции не всегда нужно работать на полную мощность.

При механической регулировке электромоторы работают на полную мощность, заслонками уменьшается только сечение каналов.

Применение электрической регулировки позволит экономить до 30% электроэнергии.

Мы рекомендуем использовать в системах вентиляции новые ЕС — двигатели.

Рекомендации по итогам обследования

Это двигатели, специально предназначенные для вентиляции и кондиционирования, постоянного тока с электронной регулировкой скорости вращения.

Ротор в таких двигателях внешний и крыльчатка крепится прямо на него, нет никаких шкивов и ремней, а значит меньше шума и потери мощности.

Применение ЕС — двигателей позволит экономить до 50% электроэнергии.

Мы рекомендуем устанавливать в системе рекуператоры.

Рекуператор – это теплообменник.

Устройство, по которому проходят в разных каналах воздушные потоки приточного и вытяжного воздуха.

Приточный воздух нагревается за счет вытяжного и за счет этого достигается экономия на отоплении помещения в холодное время года.

Применение рекуператоров позволяет сохранить до 90% тепловой энергии на нагрев приточного воздуха.

При проведении нами проверки вентиляции мы оцениваем эффективность работы рекуператоров.

Мы рекомендуем производить очистку внутренних поверхностей вентиляционных каналов, крыльчаток вентиляторов, заслонок, рекуператоров, калориферов (служат для нагрева приточного воздуха).

Загрязненные рабочие поверхности калориферов значительно ухудшают его теплоотдачу, потери составляют до 20% тепловой энергии

Энергетическое обследование от 15 000 руб.

Мы рекомендуем устанавливать фильтра для очистки приточного воздуха для уменьшения загрязнения.

Нарушение или отсутствие теплоизоляции воздуховодов приводят к потерям тепла до 30%.

В случае несоответствия системы вентиляции параметрам помещения, мы дадим рекомендации по модернизации или замене системы вентиляции.

К таким мероприятиям относится устройство тамбуров, выбор режима работы вентиляции, установка автоматических воздушных завес около дверей и ворот.

Обследование кондиционирования
