Анемостаты для вентиляции: вытяжные, приточные, универсальные

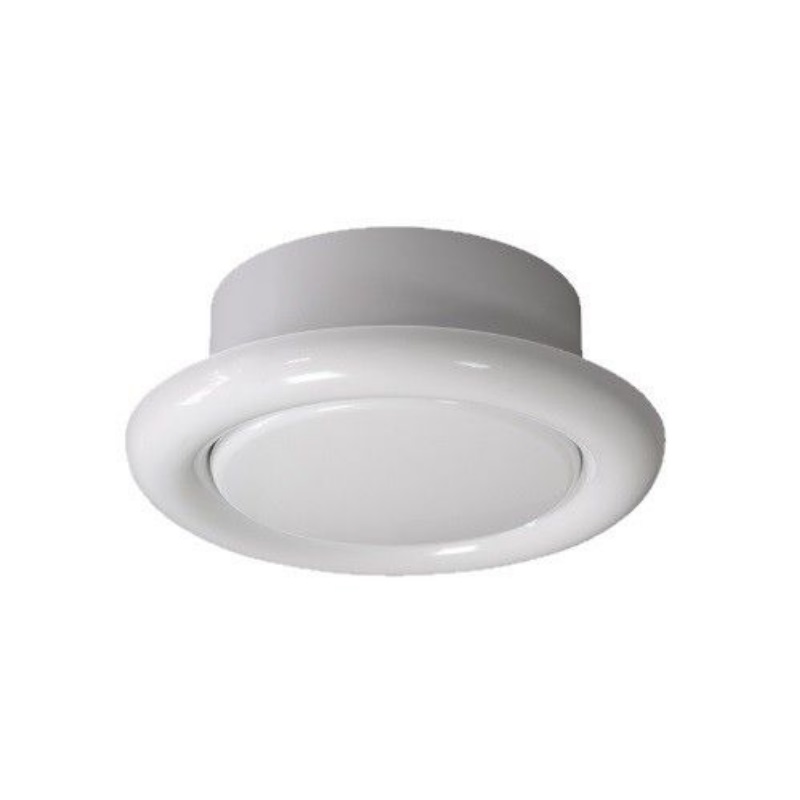

Анемостат: устройство и принцип действия

Анемостат вентиляционный имеет очень простую и понятную конструкцию, состоящую из:

корпуса;
монтажного фланца;
распорки с винтом для регулирования;
диска круглой формы.

Корпус устройства имеет вид и форму укороченной трубы. В канал воздуховода его устанавливают таким образом, что со стороны комнаты на трубе видно монтажный фланец. За качество крепления отвечают саморезы.

В полости трубы закрепляется распорка, на которую монтируют регулировочный винт. На его конце, обращенном в помещение, держится круглый подвижный щит, который может перемещаться по трубе воздухораспределителя.

Круглый диск, выдвигаясь, увеличивает пропускную щель, таким образом, поток воздуха усиливается. Когда щит задвинут, воздушный поток уменьшается. Существуют приточные анемостаты с двумя тарелками, одна из которых меньшего диаметра. Такое устройство служит для более эффективного распределения воздуха, хотя это не является критически важным преимуществом.

Как выбрать диффузор для вентиляции

Чтобы правильно подобрать для системы вентиляции диффузор, необходимо учитывать некоторые параметры.

Размеры. Устройство должно соответствовать размеру воздуховода.

Материал корпуса. Выбирается исходя из условий эксплуатации. Для помещений и систем кондиционирования подойдет пластиковый вариант, а для наружной вентиляции следует приобретать металлическое изделие.

Модель диффузора. При большом ассортименте сделать выбор модели изделия в соответствии со стилем помещения не составит труда.

Объем и скорость воздушных масс, поступающих в помещение

Важно знать, с каким количеством воздуха будет работать агрегат. Также важно учитывать уровень шума, издаваемого им при эксплуатации. Если при выборе учесть все технические и желаемые параметры, то выбрать устройство будет несложно

Если при выборе учесть все технические и желаемые параметры, то выбрать устройство будет несложно.

Различия между приточными, вытяжными и универсальными моделями

Указанные вариации анемостатов будут различаться разным направлением движения воздушных масс. Приточные устройства используются в одноименных вентиляционных системах и отвечают за равномерное распределение воздуха под потолочным перекрытием. «Тарелка» в приточных агрегатах отличается от вытяжных тем, что она имеет более вогнутую во внутрь форму – именно это не допускает создание для находящегося в помещении человека дискомфорта от движения прибывающих масс воздуха. «Тарелка» же анемостата вытяжного обладает более округлой и гладкой поверхностью, отчего воздушные потоки легко ее огибают и перенаправляются в вытяжной воздуховод.

Характеристики универсальных образцов лучше рассмотреть на модели «А 200 ВРФ», которая имеет самые большие габариты среди рассматриваемых устройств. В ней скомпилированы и вытяжная и приточная формы «тарелки». При их применении следует помнить, что для вытяжки нужно использовать обе щели зазоров, которые образует и приточная и вытяжная системы. А для приточки нужно использовать только один щелевой зазор, который образуется приточной «тарелкой», а вытяжной клапан, в данной ситуации, нужно закрывать.

Еще одним отличием является то, что если в приточную систему интегрировать вытяжной анемостат, то воздух не будет равномерно распределяться под потолком, а, обогнув устройство, устремится вертикально вниз. Поэтому, для каждой системы необходимо использовать соответствующее устройство.

Монтаж диффузора своими руками

Чтобы в процессе монтажа оборудования не возникало никаких проблем, нужно заранее подготовить отверстие для установки. Проем должен соответствовать размеру и форме приспособления.

В комплектующие компоненты, для монтирования диффузора всегда прилагаются специальные фиксирующие защелки. С их помощью агрегат можно установить как в гибкий воздуховод, так и в жесткий канал.

Особенности установки:

Установка диффузора в жесткий канал

Пред покупкой воздухорассеивателя нужно точно вымерять размер и форму отверстия для приспособления. Агрегат должен быть подобран в четком соответствии с этими параметрами.
Установка прибора состоит в плавном продвижении приспособление в заранее подготовленное отверстие, до появления характерного звука — щелчка. Монтаж приспособления нужно выполнять аккуратно, дабы избежать повреждения корпуса (при сильном нажатии корпус может лопнуть).
Затем нужно тщательно осмотреть поверхность и убедится, что между проемом и агрегатом отсутствуют неровности либо выступы.
Если обнаружились дефекты монтажа, нужно проверить все защелки и удостовериться в том, что они сработали. В противном случае нужно надавить на необходимую часть устройства, до момента его фиксации.

Установка диффузора в мягкий канал

Для начала нужно достать рукав из отверстия в стене и прикрепить к нему прибор для рассеивания воздушных потоков.
Затем, рукав помещается в канал, а за ним и агрегат.
Когда система начала соприкасаться с поверхностью стены нужно зафиксировать приспособление. Для этого необходимо потребуется потихоньку, не прилагая особых усилий надавливать на диффузор до тех пока не сработают механизмы крепления.
Убедиться в отсутствии дефектов монтажа (выступы, неровности над поверхностью стены).

Установка диффузора в бесканальную вытяжную вентиляцию (отверстие в стене)

Изначально нужно подготовить отверстие, в котором будет установлен агрегат для рассеивания потоков воздуха. Для этих целей рекомендуется использовать трубу, параметры которой будут соответствовать размеру диффузора.
Сам проем в стене можно выполнить из трубы. Для этого нужно отмерить длину отверстия от внешней стенки к внутренней, затем подогнать под эти размеры трубу.
Подогнанную трубу вставить в отверстие и установить в нее прибор по вышеописанному принципу.
Крепление трубы к отверстию можно осуществить с помощью пены для монтажа.

Если в комплектующие детали диффузора не входят защелки для крепления их можно заменить клеем, анкерами, герметиком либо саморезами.

Тарелки разными бывают!

Все воздухоразделительные изделия состоят из корпуса, регулировочного клапана, соединительной муфты, перегородки, торцевой заглушки и подвесного фиксатора. Между собой анемостаты отличаются лишь конструкцией щита, которая и определяет их назначение. Рассматриваемые нами устройства бывают:

Вытяжными.
Приточными.
Приточно-вытяжными.

Изделия первого типа располагают тарелками выпуклой формы. Выступающая часть таких щитов направлена в сторону комнаты, в которой монтируется приспособление. Выпуклые устройства обеспечивают эффективную вытяжку в вентканал воздуха из помещения.

По конструкции щита можно определить назначение анемостата (вытяжной, приточный или приточно-вытяжной)

Такая конструкция гарантирует максимально качественное прохождение воздушного потока в комнату извне и интенсивное его распределение вдоль потолка либо стены. Приточно-вытяжные тарелки имеют округлые края и абсолютно ровную форму. Их разрешается ставить в приточные и вытяжные вентсистемы.

Основные параметры всех по типу тарелок:

диаметр;
ход щита;
величина зазора.

Анемостаты производятся для воздуховодов с разными размерами. Диаметр тарелки, как уже было отмечено, варьируется в пределах 8–20 см. Самые распространенные сечения щитов – 12,5 и 10 см. Ход тарелки определяет дистанцию, на которую она может перемещаться. Этот показатель равняется 1–23 мм. Площадь зазора – важная характеристика. От нее зависит то, сколько воздуха способен пропустить вентиляционный элемент. Площадь зазора может достигать 90 кв. см.

Общие сведения об анемостатах

Анемостат (он же воздухораспределитель) – это специальное устройство, которое позволяет добиться уверенного и эффективного распределения поступающего в помещение воздуха. Подобные приборы успешно противостоят возникновению сквозняков и устанавливаются как в приточно-вытяжных установках, так и в системах кондиционирования. Также, анемостаты отлично проявили себя в системах отопления посредством воздушных потоков, из-за чего их стали повсеместно применять в помещениях различного назначения – от производственных до общественных. Главная цель прибора – предотвратить аэроконвекцию, т. е. процесс, при котором воздушные струи вызывают усиленные завихрения, посредством чего понижается уровень комфорта для человека, присутствующего в помещении.

Сама форма анемостата предназначается для того, чтобы погашать воздушные вихревые потоки, ведь проходящий через них воздух вынужденно обтекает покрышку устройства, благодаря чему и равномерно рассеивается. Кроме коррекции направления воздушных струй, анемостаты могут еще и подрегулировать объем поступающего в помещение нового воздуха или же вообще прекращать его поступление. Но не одним практическим применением ограничиваются функции данного вентиляционного прибора – оно может играть и небольшую эстетическую роль – будучи грамотно замаскированным внутри канала вентиляции, оно сможет гармонично вписаться в интерьер помещения и удачно дополнять его современный дизайн.

По своей конструкции приборы достаточно просты. Корпус их представляет собой укороченный отрезок трубы, с установленной внутри распоркой, которая поддерживает регулировочный винт. Монтажный фланец размещается до винта и имеет форму сплющенного круга (немного похож на столовую тарелку). Сам фланец закрепляется на винте и способен передвигаться вдоль корпуса устройства, а также проворачиваться вокруг собственной оси.

Посредством поворота по часовой стрелке «тарелки», эта часть выдвигается вперед, тем самым увеличивая зазор для поступления воздуха. Если же вращать ее в противоположную сторону, то зазор будет уменьшаться и уровень поступающих потоков сократится. Именно способность регулировки объемов поступающего воздуха отличает анемостат от диффузора – данные виды воздухораспределителей часто путают друг с дружкой. К тому же, диффузоры могут быть как круглой, так и квадратной формы, тогда как анемостатичные приборы изготавливаются только в круглой форме.

Существуют модели для приточных систем вентиляции, которые оснащаются не одной, а сразу парой «тарелок», где одна отличается от другой более вогнутой формой и увеличенными размерами. Устройство подобной конструкции предназначено для более равномерного распределения воздушных потоков внутри помещения и монтируется на воздухоотводах усиленных вентиляционных аппаратов. Помимо классической комплектации, анемостатические устройства могут оснащаться системами фильтрации, которые будут отвечать за удержание пыли и мелкого механического мусора, поступающего вместе с уличным воздухом. Цвет внешнего вида у рассматриваемых приборов может быть разный – от простой цветовой вариации до имитации какого-либо материала (например, дерева). Поэтому, подобрать соответствующую модель под определенный интерьер не составит труда.

Стандартный диаметр у данных устройств может составлять от 8 до 20 см, а максимальная величина хода «тарелки» внутри корпуса определяется величиной самой модели и может приближаться к 23 миллиметрам. Для производства всех деталей используют легкие материалы: пластик или алюминий, дерево или оцинкованную сталь. Большой популярностью пользуются как раз образцы из пластика, ибо они отличаются повышенной влагостойкостью, весят крайне мало, абсолютно не подвержены коррозийным процессам. Еще один их отличительный плюс заключается в том, что они легко могут быть окрашены в любой цвет или задекорированы под нужный материал. Монтаж пластиковых устройств достаточно легок, в дальнейшем они не требуют какого-либо специального ухода, а сгнить они попросту не могут. Также, потребителя привлекает их экономичная цена и широкая покупательская доступность. Однако, их главный недостаток – невысокая прочность корпуса и вероятность его расплавления при попытке отвода сверхгорячих потоков воздуха, отчего их невозможно применять в некоторых промышленных помещениях (к примеру, плавильных цехах).

Для чего применяется и принцип работы

Достаточно много требований предъявляется к системе вентиляции, устанавливаемой в дом или квартиру. Одним из тех приспособлений, которые делают атмосферу в помещении комфортной, является диффузор вентиляционный. В таблице указаны все характерные функции для такого приспособления.

Устранение сквозняков	Когда воздушный поток при поступлении в комнату образует единую струю, то это сулит появлением сильных сквозняков, которые не очень хорошо сказываются на здоровье, особенно тех, кто не обладает сильной иммунной системой. Такое явление может устранить вентиляционный дефлектор, который обеспечивает расхождение воздуха и поток рассеивается.
Распределение воздушных потоков	Проветривание также становится более эффективным благодаря диффузору вентиляционному. Минусом проветривания в помещениях, не оснащенных диффузором, является то, что проветрить можно только определенную часть помещения, по которой проходят воздушные потоки, потому как поступление воздуха струйное. При помощи диффузора можно сделать так, чтобы струя рассеивалась, и воздух распределялся равномерно по всему объему воздушного пространства в комнате. Происходить это может несколькими способами, в основном популярны модели, имеющие рассеивающий тип принцип работы или же работающие по принципу завихрения. Такое устройство как вентиляционный дефлектор способны снизить скорость, с которой воздушные массы проходят по гибкому воздуховоду, либо усиливать скорость после попадания в вытяжку.
Модернизация вытяжки	Помогает рассеять воздушные потоки вентиляционный диффузор и в случае встраивания его в систему вентиляции, характерной вытяжным типом. Без диффузора такая конструкция, несмотря на то, что создает разряжение воздушных масс, все равно образует струи из воздуха, которые неблагоприятны для атмосферы в помещении. При чем, от того, насколько сильно изменилась направленность потока воздуха, зависит количество, которое может поступить в вытяжное отверстие. Чем больше изменение потока, тем меньшее количество воздушных масс будет проходить в вентиляцию. Диффузор справляется и с этой задачей.
Контроль над процессом	Установка диффузора предполагает возможность осуществлять контроль над потоками воздуха, которые поступают в помещение или выходят из него, настроив при помощи специального пульта работу диффузора. Такая функция обеспечивает дополнительный комфорт и предотвращает появления сквозняков или некачественного проветривания. Плюс ко всему устройство устраняет шумы, которые могут издаваться из-за сильных воздушных масс, которые «гуляют» по помещению.

Такое устройство в основном представлено конструкцию, которая имеет различную форму (такую можно выбрать в зависимости от желаний и необходимости), материал также может варьировать, и в дополнение оснащено специальным прокладочным материалом из резины, которая обеспечивает герметичность. В случае если диффузор вентиляционный приобретается приточного типа, то его конструкция оснащена воздухонаправляющим кольцом и крыльчаткой. Некоторые элементы конструкции и функционал зависят от разновидности диффузора вентиляционного.

Производители и модели анемостатов

А-ВР. Модели диаметром от 8 до 20 см. Преимущественно пластиковые. Надёжные и доступные по стоимости.
А-ПР. Устройства приточного типа (в комплекте поставки 2 тарелки диаметром 20 см или 1 на 15 см).
А-ВРФ. Комбинированные модели с широком диапазон размеров – от 8 до 20 см. Определиться с подходящей моделью просто.
А-ПРФ. Пластиковые конструкции для приточных систем- от 15 до 20 см.
АМ-ВРФ-Н. Качественные и надёжные модели приточного типа из нержавеющей стали. Диаметр – 10-20 см.
АМ-ВРФ. Стальные модели, защищенные полимерным слоем. Преимущественно приточного типа. Диаметр – от 10 до 20 см.

Микроклимат в доме зависит от температуры, влажности и свежего воздуха. Анемостат – маленькая конструкция с внушительными функциональными возможностями. Эти устройства получили широкое распространение в жилых домах, промышленных комплексах, заводских цехах. Они определенно заслуживают вашего внимания.

Устройство и принцип действия

Конструкция прибора включает всего несколько элементов. В нее входит корпус, распорка, винт и фланец. Каждый из них выполняет определенную функцию. Корпус устройства играет роль основания, к которому крепятся все остальные детали.

Кроме того, каждый анемостат в вентиляционной системе оснащен распоркой, которая предназначена для удерживания регулировочного винта. В передней части конструкции находится специальный монтажный фланец. Он, как правило, имеет форму полукруга.

Плоская поверхность обеспечивает равномерный поток воздуха. Фланец крепится к винту и может устанавливаться на определенном расстоянии от основания анемостата.

Когда фланец поворачивают против часовой стрелки, зазор для вентиляции увеличивается. Если необходимо уменьшить количество поступающего или отводимого воздуха, следует повернуть крышку (тарелку) анемостата по часовой стрелке.

В зависимости от модели набор элементов может быть разным, но принцип действия всегда одинаков. Приточная вентиляция может содержать не одну, а сразу несколько тарелок.

В основном задействуется два фланца — один элемент меньше, а другой больше. Вдобавок одна из тарелок может иметь вогнутую форму. Используют усовершенствованную модификацию на промышленных системах кондиционирования с мощными агрегатами.

При покупке следует внимательно ознакомиться с конструкцией и техническими характеристиками устройства.

Как устанавливается анемостат

Инструкция по монтажу анемостата в вентиляционные системы выглядит очень просто:

устройство монтируется в панель подвесного потолка или гипсокартонную плиту;
в пространстве между подвесными панелями и перекрытием закладываются воздуховоды, которые ведут либо к канальному кондиционеру, либо к отдельному вентилятору;
может монтироваться с воздуховодом, ведущим к центральному коробу вентиляции.

Небольшая хитрость. При желании, можно монтировать один длинный короб узкого сечения, который закрыт с одной стороны, а с другой — оборудован приточным или вытяжным вентилятором. Располагая по длине конструкции анемостаты, каждый из которых отрегулирован в зависимости от отдаленности источника вентиляции, можно добиться равномерного забора или плавного потока воздуха по всей длине короба. Это очень удобный вариант, если делается вытяжная вентиляция на небольшой кухне, где есть только один отводный канал в стене.

Использование анемостата в системе вентиляции

Анемостат – конечный элемент венсистемы, отвечающий за равномерное распределение воздушных масс в замкнутом помещении. По сути, это альтернативный вариант диффузора или привычной вентиляционной решетки.

Устройство активно эксплуатируется в системах воздушного обогрева, кондиционирования и вентканалах, как бытовых помещений, так и зданий производственного назначения. Основная задача анемостата – формирование и распределение воздухопотока, поступающего в помещение извне или наоборот, направленного в вытяжную трубу.

Анемостат представлен небольшим отрезком трубы с подвижной «шляпкой». Воздухораспределяющий элемент врезается в выход вентиляционного канала со стороны комнаты

«Плафон» отвечает за ряд дополнительных, но не менее важных функций:

регулировка объема подводимого воздуха;
устранение сквозняков – устройство обеспечивает аэро-конвекцию, благодаря чему вероятность появления воздушных завихрений нивелируется;
эффективное проветривание помещения – свежие воздушные струи заполняют все внутреннее пространство комнаты;
перекрывание отверстия воздуховода.

Некоторые модели воздухораспределителей оснащены фильтрационным элементом, удерживающим пылевые частицы с поступающего уличного воздуха.

Анемостаты выпускаются в разном цветовом исполнении, что позволяет декорировать вентиляционный канал под тон отделочных материалов и сделать воздуховод менее заметным

Монтаж вентиляционного анемостата

Соединение анемостата с вентиляционной трубой в здании проводится в несколько этапов:

В месте, где анемостат будет подключаться к воздуховоду, высверливается отверстие круглой формы под диаметр будущего устройства.
Гибкая воздуховодная труба подводится к вентиляционному каналу.
В гибкий воздуховод монтируется специальная труба для разделения потока воздуха.
При помощи саморезов к стене или потолку прикрепляется наружный круг анемостата.
Отверстие анемостата необходимо закрыть при помощи строительного скотча. После следует проделать все отделочные работы в помещении, и только после этого продолжить установку устройства.
Основной корпус анемостата монтируется во внутрь воздухоразделительной трубы и вставляется в специальные пазы.
К корпусу присоединяется одна или две тарелки, в зависимости от модели анемостата. Они крепятся при помощи специального винта.
На внешний круг прикрепляется декоративная накладка.

Производить монтаж анемостата в помещении желательно на стадии капремонта. Во время отделочных работ не получится установить устройство, не повредив отделки стен.

Виды анемостатов

Как было отмечено, вентиляционные системы предназначены для выполнения различных функций. Конструктивное исполнение анемостата предусматривает его использование в любых системах.

Приточные

Предназначены для подачи свежего воздуха, для поддержания комфортного микроклимата внутри помещения. Могут использоваться для оборудования систем в любых типах помещения (жилые, офисные, производственные). Могут использоваться в системах воздушного обогрева, как в качестве отдельной конечной части системы, так и в качестве элемента вариантов сборных, готовых конструкций, включающих фильтры, вентиляторы, калориферы.

Как установить вентиляционный анемостат

Монтаж анемостата в вентиляционный канал не представляет каких-либо сложностей, поэтому может быть осуществлен самостоятельно. Вот простая поэтапная инструкция:

Сначала от главного канала системы вентиляции прокладывается гибкая труба.
Далее нужно высверлить отверстие под нужный диаметр воздуходува в стене или на потолке.
Теперь необходимо подобрать подходящий по размерам отверстия анемостат.
После этого вставляется труба самого анемостата.
Корпус изделия с внешней стороны крепится при помощи обычных саморезов.
Если у вас автоматический анемостат, то необходимо провести проводку и установить индивидуальный блок управления.
Теперь в корпус изделия нужно установить специальную опорную часть, в которую и крепится тарелка с винтом. Опорную часть необходимо соединить с корпусом. Она устанавливается внутрь трубы.
В конце нужно просто вкрутить щит с винтом в опорную часть.

Анемостат – отличная замена диффузору и вентиляционной решетке, которая позволяет создать приятный микроклимат в любом помещении. К несомненным преимуществам можно отнести приемлемую цену, широкий функционал и простота в использовании. Его можно устанавливать в зонах курения, задымления и резких запахов.
