Как сделать ТВ антенну своими руками: для дачи и дома

Усиливаем сигнал без усилителя

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2020 года вся территория должна быть покрыта ретрансляторами. На официальном сайте https://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.

Так выглядит карта расположения вышек цифрового телевидения

Например, на 37 канале вещание ведется на частоте 602 МГц . Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

• для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
• для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Может вам интереснее работать с деревом? Как сделать скворечник написано тут а про изготовление собачьей будки — в этой статье.

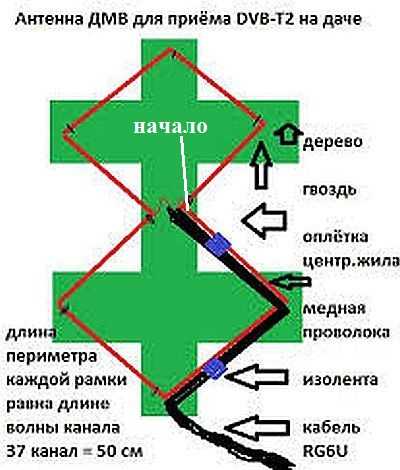

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочкуи оплетку, освобождая центральный проводник нужной длинны

Действуйте осторожно его нельзя повреждать

Далее строим опору из досок, как показано на рисунке. Для этого нужно определить длину стороны рамки. Так как это перевернуты квадрат, то найденный периметр делим на 4:

• для 37 канала: 50 см / 4 = 12,5 см;
• для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Самодельная антенна для цифрового телевидения

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как просто сделать антенну для цифрового телевидения DVB-T2 своими руками

В наш век цифровое телевидение имеет большую зону покрытия и активно развивается, а аналоговое скоро попросту исчезнет как вид. Исходя из этого я вам предлагаю изготовить простейшую антенну для приема цифрового телевидения которая будет принимать сигнал не хуже заводских моделей, а порой даже и лучше.

Изготавливать антенну будем на примере так называемой “восьмерки”, ее можно использовать как без отражателя так и с ним. Если источник сигнала от вас далеко, то лучше добавить отражатель, с применением его прием сигнала будет лучше и устойчивей, главное знать где установлена вышка и направить на нее.

Материал для изготовления антенны можно использовать любой токопроводящий с подходящим сечением (алюминиевая проволока, труба, профиль, уголок, шина и т. д.), но как показала практика, лучше всего использовать медный провод сечением не мене 6 мм2 (чем толще тем лучше прием), а так же ее легко гнуть, паять или выровнять если необходимо.

Изготовление антенны

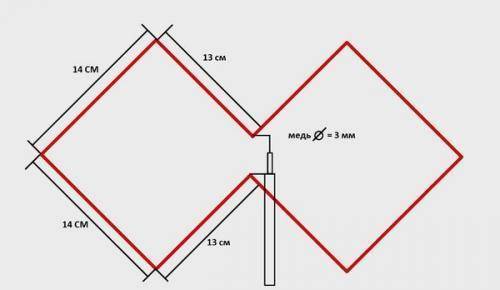

Для изготовления антенны берем кусок провода длиной 112 мм и гнем в таком порядке: первый участок делаем 13 см + 1 см для петли ( для прочности соединения ) . Второй и третий делаем по 14 см, четвертый и пятый будет по 13 см, шестой и седьмой по 14 см, и последний восьмой 13 см + 1 см петля жесткости.

Концы провода необходимо закрутить в петли и хорошо пропаять, это место будет контактом для подключения кабеля, куда припаивать центральную жилу кабеля значения не имеет.

Не бойтесь ошибиться или обсчитаться, мы не делаем антенну соответствующую всем стандартам, нам нужна простая и рабочая, так сказать суррогат, но надежный. Я лично размер не выдерживал, без рефлектора, кабель использовал 50 Ом, а не 75 Ом , но с густой оплеткой. Тем не менее антенна работает и довольно неплохо. Ниже я напишу какая длина сторон квадрата должна быть именно под вашу передающую сигнал вышку (на какой частоте она передает) и как рассчитать ее.

Для жесткости данной конструкции можно использовать обычную крышку от двадцати литровой бутылки и залить места пайки пластмассовым клеем из пистолета, так будет лучше контакт и не возможно будет случайно оторвать кабель.

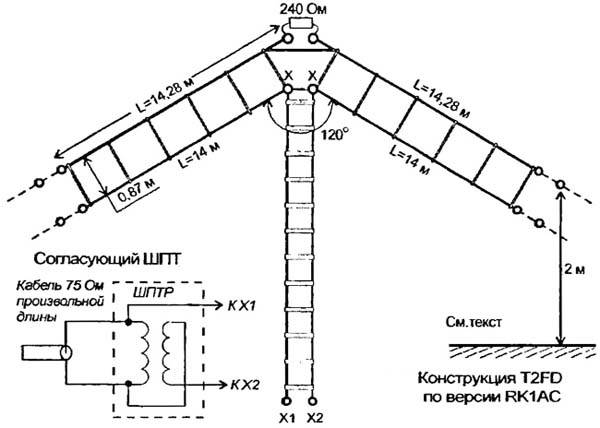

Комнатная ДМВ Антенна своими руками. Типы телевизионных антенн

Телевизионная антенна – это прибор, специально предназначенный для приёма эфирного вещания телевизионных сигналов, которые передаются на частотах от 41 до 250 МГц в УКВ диапазоне, и от 470 до 960 МГц в УВЧ группе.

Телевизионные антенны бывают двух видов:

• Внутренние – расположенные сверху или рядом с телевизором;
• Наружные – установленные на крыше или чердаке дома.

Наружные антенны более сложные в изготовлении и монтаже, но такие приборы необходимы для адекватного приёма в периферийных зонах, удалённых от телевизионных станций.

Также антенные приборы делятся на:

• Активные, которые дополняются усилителем и требуют подключения к источнику электрического питания;
• Пассивные, которые усиливают сигнал только благодаря особенностям конструкции.

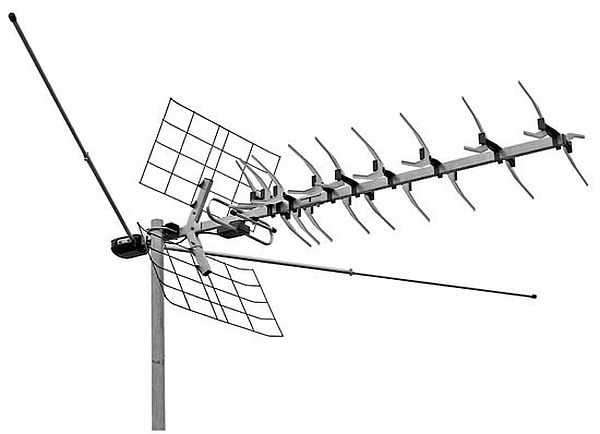

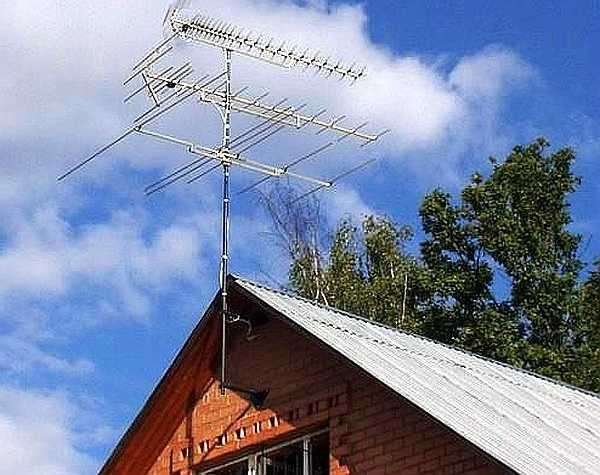

Наружная телевизионная антенна представляет собой прибор с высокой мощностью на входе, она имеет однонаправленную интенсивность излучения, поэтому её дальний конец всегда должен смотреть на вещательную станцию.

По длине волн, которые способны принимать телеантенны, их делят на три группы:

• МВ-антенны – такие приборы принимают очень длинные метровые волны, размер которых может быть от 0,5 до 1,5 м;
• ДМВ-антенны – эти устройства работают в дециметровом диапазоне, в котором длина волн находится в диапазоне от 15 до 40 см. Именно в этом охвате подаётся цифровое телевидение (ДТВ);
• Широкополосные антенны – это гибридная конструкция, в которой устанавливают и МВ, и ДМВ элементы. Такие радиоустановки применяются для приёма цифрового и аналогового вещания одновременно.

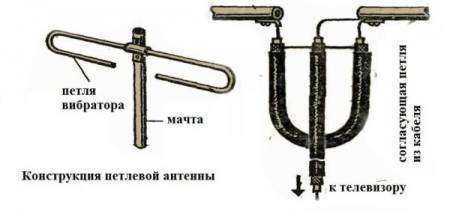

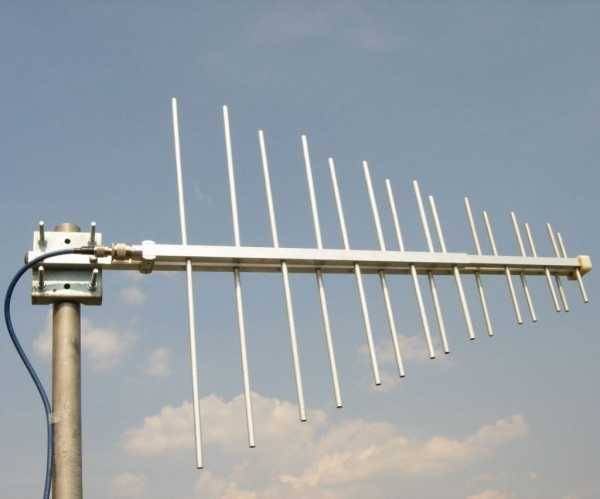

Чаще всего используют конструкцию наружной телеантенны, основанной на лог-периодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических стержней. Они действуют как резонаторы, в которых энергия накапливается за счёт радиоволн, которые заставляют двигаться электроны и создают устойчивые волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем больше, тем выше её коэффициент усиления.

Другая популярная конструкция, используемая в основном для приёма УВЧ – это отражающая TV-антенна. Такой прибор состоит из вертикального металлического экрана с несколькими дипольными элементами, установленными перед ним.

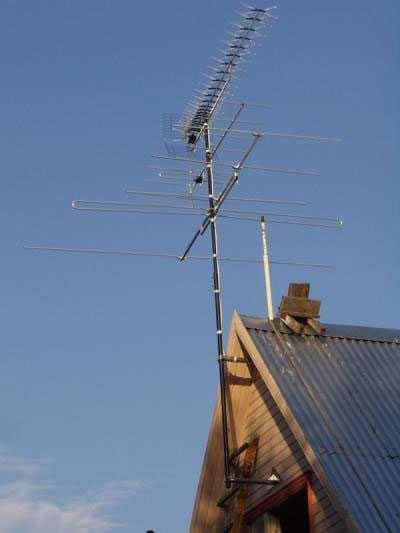

Полосы телевизионного вещания, которые должны быть охвачены одной антенной, слишком широки по частоте, поэтому для диапазонов УКВ и УВЧ используются либо отдельные антенны, либо комбинированные устройства. В таких конструкциях имеются два типа элементов: длинные, которые улавливают МВ (они расположены сзади антенной стрелы и часто функционируют как лог-периодическая антенна) и короткие элементы, которые улавливают вещание УВЧ (их располагают спереди стрелы).

Когда вы слушаете радио, то замечаете, что местные каналы можно легко настроить в FM- или УКВ-диапазоне, а вот поймать на них далёкое зарубежное вещание не получится, для этого приёмник нужно переключить на режим СВ и КВ.

Это говорит о том, что метровые, средние и короткие волны хорошо передаются на большие расстояния, а ультракороткие и дециметровые сигналы имеют малую зону покрытия. Однако недостаток ДМВ-диапазона, в котором работает наше цифровое телевидение, сводится к минимуму благодаря двум вещам:

• Во-первых, наличию большого количества вышек;
• Во-вторых, способностью больших объектов отражать сигнал.

Если вы живёте в частном доме рядом с высоткой, то телеантенну правильнее направлять не на далёкую вышку, а на соседний дом, который отлично отражает волны. Правильный выбор направления во многом определяет качество TV-сигнала.

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

• плоский двухжильный;
• коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

• 2 жестяных емкости (минимум 2 штуки);
• кабель от антенны;
• штекер для подключения;
• крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
• саморезы или шурупы;
• отвертка;
• нож;
• плоскогубцы;
• изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

• банки должны быть парными и располагаться друг напротив друга;
• оплетка и центральная жила должны крепиться к разным банкам.

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

• рейку — к ней будут приматываться банки при помощи изоленты;
• рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

Сборка

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

В банках проделываются отверстия и вкручиваются в них саморезы.

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

• взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;
• банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

• лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
• посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

Модернизация антенны из жестяных банок

TV антенну можно улучшить или перенастроить, исходя из потребностей пользователя. Таким образом создайте приёмник, без использования дополнительного усилителя. Воспользуйтесь небольшими советами, как соорудить и модернизировать подобное устройство. Это поможет получить качественный сигнал из двух плоскостей. Здесь потребуется 9 банок из-под пива, ручное оборудование и саморезы:

• сложите опорную конструкцию, разместите рейки между собой, закрепите их саморезами;
• соберите антенну и установите ее на деревянных планках;
• переходите к поиску телеканалов, отыщите удачный сигнал;
• передвигайте элементы между собой для получения четкого изображения;
• закрепите детали, удерживайте одинаковое расстояние между ними.

Самодельный прибор готов к использованию. Теперь переходим к установке защиты.

Чехол для установки на улице

Если антенна размещается на улице позаботьтесь о герметичности кабеля. Иначе влага будет попадать внутрь и ухудшать работу. Во избежания подобной проблемы сделайте чехол из пластика. Место, где горлышко и дно тары обрезается, то обработайте его спичками. Расплавленный материал податливый и легко приклеивается к проводу. Это защитит от попадания осадков.

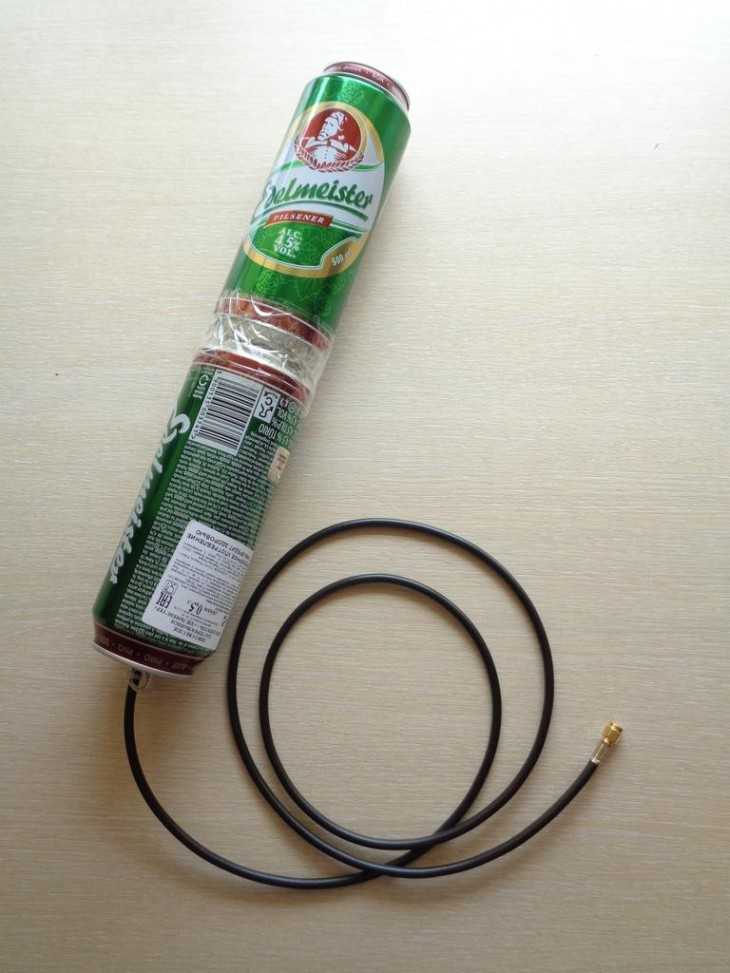

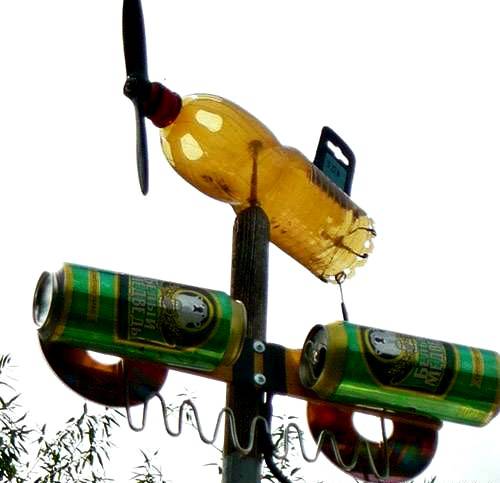

Процесс изготовления пивной антенны

Для начала нам потребуются собственно две пустые пивные банки и деревянная либо пластиковая палка, длиной около 30 см, к которой мы будем крепить эти самые банки.

Закрепляем банки язычками друг к другу на расстоянии около 7 см. Для крепления можно использовать скотч, изоленту или, как на фото, пластиковые стяжки.

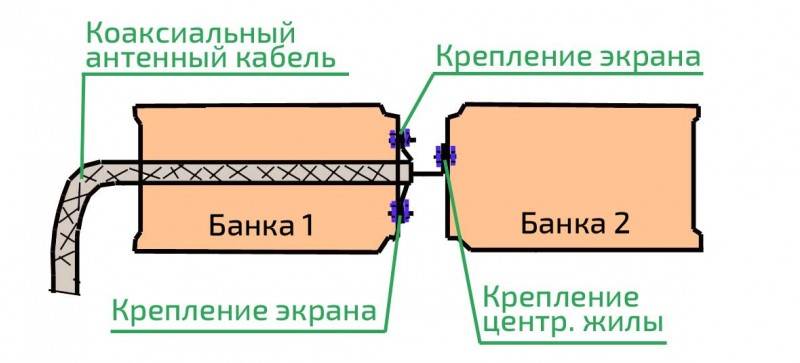

Далее отгибаем язычки и приматываем к ним телевизионный (коаксиальный) кабель: центральную жилу к одному язычку, оплетку — к другому. Лучше припаять, но первое время будет работать и так, пока провод не окислится и контакт не пропадет. Можно сразу проверить контакт, прозвонив мультиметром каждую пивную банку через весь кабель.

На окончательном варианте антенны я вообще прижал провода заклепками — прекрасно держатся.

После фиксируем кабель как бы петлей, как показано на фото. Не знаю почему, но это улучшает сигнал, к тому же немного снижает вероятность обрыва кабеля.

Закрепляем антенну на мачте, поднимаем и пробуем ловить каналы. Как показала практика, высота антенные не играет решающей роли, а вот направление сильно влияет на качество сигнала. Т.е. сначала я поднял антенну где-то на 6 метров — все работало, потом увеличил высоту до 9 метров — сигнал стал заметно хуже, независимо от направления. Оставил на 6 метрах.

Еще несколько замечаний по самодельной антенне из пивных банок:

• даже несколько градусов поворота антенны заметно влияют на уровень сигнала;
• высоту стоит подбирать опытным путем, выше — не значит лучше;
• даже небольшие колебания от ветра приводят к ухудшению сигнала;
• уровень сигнала может существенно различаться в разные дни и в разное время суток;
• не стоит закреплять антенну вплотную к металлической мачте, лучше через дерево или пластик; в моем случае использована метровая деревянная палка, вбитая в железную мачту.

Вывод

Сразу скажу, что я далеко не радиолюбитель и мои познания в этой области оставляют желать лучшего. Тем не менее методом проб и ошибок удалось, так сказать, наладить телевещание, пусть и в не совсем отдаленной деревне.

Идея пивной антенны, конечно же, не новая; в сети множество статей и видео по ее изготовлению. Да, по качеству приема сигнала, особенно если вышка находится далеко, она будет явно уступать нормальным антеннам, предназначенным для цифрового ТВ. Но вот на дачу, в загородный дом, в село, деревню, если расстояние до телевышки не превышает 50-70 километров такая самодельная пивная антенна вполне сгодится.

Особенности сотовой связи за городомЗащищенные телефоныКак правильно выбрать мобильного оператора для поездок на природуВключение режима “только 3G” через инженерное меню на AndroidКак увеличить время автономной работы смартфона

Простая цифровая ТВ-антенна: какие есть варианты?

Для нее потребуется часть коаксиального кабеля с волновым сопротивлением на 75 Ом и штекер для подключения конструкции.

Алгоритм такой:

1. обычным ножом со свободного конца срезается внешняя оболочка;
2. длину брать с небольшим запасом, поскольку небольшой отрезок при наладке проще откусить, чем бежать за новым кабелем;
3. с этого участка кабеля снимается экранирующий слой, оголяется внутренняя жила и снимается изоляция;
4. вставить в разъем на приставке ТВ-сигнала гнездо штекера, проволоку оголенную внутренней жилы направляем поперек поступающей электромагнитной волны;
5. помнить о горизонтальной поляризации;
6. эфирная цифровая антенна должна быть закреплена на подоконнике либо кусочком скотча на стекле;
7. помехи и отраженные сигналы экранируются полоской фольги, расположенной от центральной жилы на небольшом удалении;

Разновидности антенн и какие из них можно сделать самому?

Есть «польская», «восьмерка» и «квадрат». Цифровые антенны для ТВ-тюнера и ТВ-приставки должны быть настроены на одну частоту.

«Польская» антенна и цифровое ТВ

Она обеспечивает качественный и надежный прием аналогового телевидения (+ ДМВ), но совершенно непригодна для приема современного цифрового ТВ.

«Восьмерка»: алгоритм изготовления

Несложная конструкция для DVB T2, которую можно сделать из медной проволоки Ø 3 мм. Отражатель при этом не используется. Верхняя сторона сегментов — 14 см, боковая — 13 см.

Отмеряем проволоку длиной 112 см и начинаем сгибать:

1. 1-й сегмент сгибаем длиной 14 см (для антенны — 13 см и 1 см – для прочности петли);
2. 2-й и 3-ий, как 6 и 7 – 14 см;
3. 4-й и 5-й – 13 см;
4. 8-й – 14 см – 13 см и 1 см – с петлей прочности.

Петли зачищаем, закручиваем и спаиваем — они станут контактами для подключения кабеля. Для пайки кабель со стороны антенны зачищаем на 2 см и 1 см – со стороны штекера, места соединений герметизируются любым эластичным термоклеем.

Что такое «квадрат» и стоит ли за него браться самому?

Модификация конструкции «три квадрата» с 6 элементами и трансформатором, уверенно принимает цифровые и аналоговые каналы на расстоянии до 10 км прямой видимости.

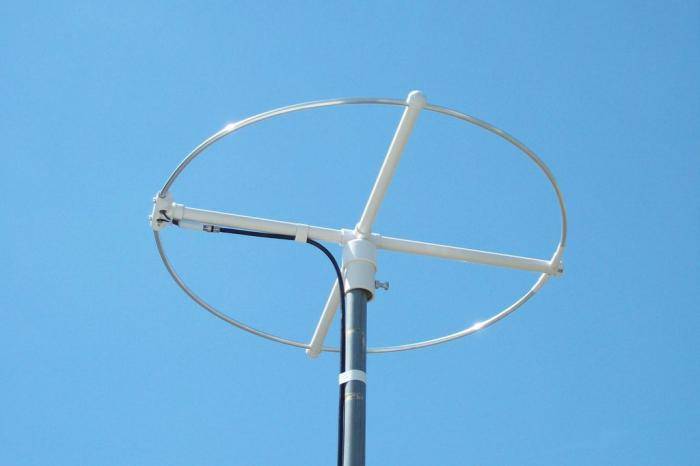

Двойной квадрат

Еще один вариант двойного квадрата – два кольца.

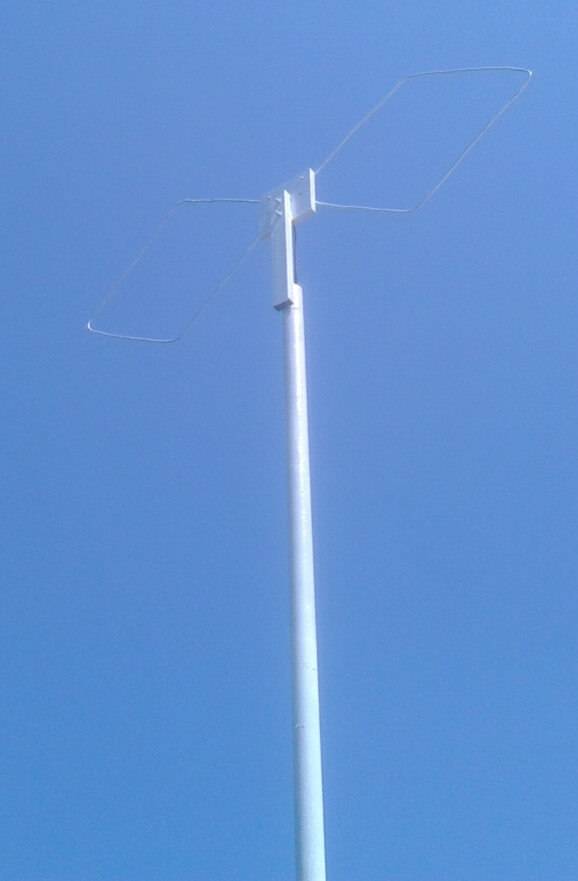

Антенна-бабочка

Коротковолновая малогабаритная антенна, формой похожа на бабочку. Для ее изготовления необходима медная проволока Ø около 2 мм, для внешнего применения допускается и 4 мм, для домашнего – телевизионный обычный коаксиальный кабель 75 Ом.

Прямоугольная рамка из проволоки (длина и ширина):

1. для ТВ — 500х200 мм;
2. для Wi-fi (всенаправленная) и Bluetooth — 90х30 мм.

Перекручиваем рамку накрест и кусачками разрезаем так, чтобы сформировались два треугольника. Припаиваем коаксиальный кабель и закрепляем с помощью скобок (скотча) на диэлектрик эбонит, дерево или пластмассу.

Пошаговая инструкция

Самая примитивная по конструкции баночная антенна собирается следующим образом:

1. с помощью скотча прикрепите 1-ую банку к деревянной планке;
2. в донышке сделайте отверстие диаметром 7-10 мм и пропустите кабель насквозь через всю банку;
3. прикрутите оплетку через два шурупа;
4. прикрепите к планке 2-ю банку на расстоянии 75 мм от первой и зафиксируйте центральную жилу кабеля на саморез;
5. на свободный конец провода наденьте антенный штекер.

Вот пошаговая видеоинструкция:

Крепление кабеля можно производить и к баночным «язычкам», но лучше всего работает пайка — контакт получается надежным, потери сигнала исключаются.

Такая конструкция будет работать в разы лучше, если поставить на нее антенный усилитель, который продается в любом радиомагазине. В комплекте идет блок питания.

1. Первый конец кабеля подсоединяем к входным разъемам усилителя.
2. Прикручиваем плату к двум баночным ушкам на винты с гайками.
3. На второй конец кабеля устанавливаем блок питания.
4. Подключаем получившуюся антенну к телевизору.

Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.

3Пошаговая инструкция изготовления самодельной антенны

Рассматриваемый процесс очень простой, так что проблем с ним точно у вас не возникнет, даже если вы никогда не держали в руках отвертку, так что переживать по этому поводу даже не стоит. Подробная инструкция:

• Берем обычную палку из дерева (другой материал для палки лучше не использовать). Теперь к ней приматываем пару банок из под пива. Ранее говорилось о том, что они должны быть пустыми, чистыми и сухими. Ведь это же будущая наша антенна.
• Приматывать эти банки необходимо последовательно, одну за другой. Делать это можно как обычным скотчем, так и изолированной лентой.  Сильно много наматывать такого материала не стоит, главное, чтобы эта конструкция была прочной и не развалилась у вас в руках.

• Теперь аккуратно необходимо саморезы вкрутить в банки.
• Следующий шаг – зачистить кабель антенного типа и ее концы прикрутить  к вкрученным ранее саморезам. Стоит отметить, что  один из концов кабеля накручивать нужно по спирали на «ствол» саморезов.
• Теперь необходимо замотать кабель изолированной лентой и обязательно к палке нужно будет все это примотать. Делать это необходимо, так чтобы вся конструкция была действительно прочной.
• Помимо всего прочего, в качестве стержня нашей самодельной антенн  можно также использовать и вешалку, ее удобно вешать на окно и другие выступающие части мебели в комнате.

Какие антенны лучше

Как обычно,  кроме типа оборудования приходится выбирать производителя. И это, пожалуй, ничуть не проще. Помочь могут рекомендации. На форумах популярных производителей несколько:

• Lokus (Локус). Антенны Российского производства. Широкий ассортимент, невысокие цены (от 480 рублей до 1,7 тыс. рублей). Есть как активные — со встроенным усилителем, так и пассивные.
• Гарпун. Тоже антенна российского производства. Принимает в зонах ДМВ и МВ диапазона. Выпускаются только в пассивом виде, предназначены для установки в зонах неуверенного приема. Розничная цена —  Гарпун-0416  — 1500 рублей,  Гарпун-1028 — 2300 рублей.
• Антенны «Дельта» производства ЗАО «НПП ОСТ». Тут ассортимент очень широк. Есть как узконаправленные только для МВ или только для ДМВ диапазонов, так и широкополосные. Причем ДМВ антенны могут быть использованы для приема сигнала DVB-T2 цифрового телевидения. Многие модели оснащены F-коннектором — устройством, через которое подключается кабель: при монтаже не нужно ее разбирать, чтобы подключить его. Очищенный от изоляции проводник вставляете в гнездо. Все. Кабель подключен.
• GoldMaster (ГолдМастер). Отзывов мало, но по имеющимся, принимает надежно даже в зоне неуверенного приема. Даже во время дождя качество сигнала почти не падает. Картинка по-прежнему остается четкой, без «снега».

Все остальные производители особой популярностью не пользуются.

Для неактивных антенн нужны еще и усилители. Тут тоже есть свои предпочтения:

• Домовой усилитель LHA;
• TERRA (Терра);
•  Мощные усилители с низким уровнем шумов Бриз, Alcad (Алкад).

Как сделать антенну для телевизора из проволоки

Исходя из названия, уже понятно, что в работе будет участвовать проволока (2 куска по 180 см). А также нам понадобятся:

• усилитель из ненужного старого устройства;
• пластиковая или деревянная пластина сторонами 15 на 15 см;
• дрель и свёрла;
• небольшие болты;
• молоток;
• металлическая труба;
• кабель для телевизора.

Шаг 1. Для того, чтобы приготовить улавливатель волн, согните проволоку в форме ромба так, чтобы все стороны были ровно по 45 см. Такие размеры будут оптимальные для устройства.

Шаг 2. Чтобы прикрепить проволоку к пластине, приплющите жилки в местах крепления, просверлите отверстия и в крутите болты. Но также для закрепления проволоки к пластине подойдёт сварочный аппарат (пластина в таком случае должна быть металлической).

Шаг 3. Подсоедините телевизионный кабель в получившейся конструкции.

Шаг 4. Металлическую трубу заварите к получившейся конструкции при помощи паяльника (можно использовать дрель и саморезы) и зафиксируйте на крыше дома или вкопайте в землю. Труба будет играть роль мачты, возвышающая саму конструкцию.

Антенна готова! Главным плюсом такой антенны будет являться то, что на её изготовление не уйдёт много времени и затрат. А ещё она сделана своими руками, что принесёт немалое удовольствие при просмотре телевизора.

Конструкция приемных антенн

Главные показатели работы – КУ (коэффициент усиления) и КНД (коэффициент направленного действия). Их можно отрегулировать в зависимости от конструкции и сопротивления антенны. Эти характеристики указывают на эффективность устройства.

Большая часть антенн от производителей проектируются с учетом охвата всей окружающей местности. Их КНД можно сравнить с коэффициентом полезного действия и достигает величины 1. В зависимости от конструкции, антенны делятся на такие типы:

• Плоские. Принимают горизонтально отправленный сигнал. Отличаются простотой конструкции, дешевизной и простотой в производстве. Благодаря круговому горизонтальному охвату качественный сигнал принимается в 99% случаев.
• Широкие. Могут искать сигнал как по горизонтали, так и по вертикали. Благодаря работе в обоих плоскостях обеспечивается сферический поиск. Их стоимость более высокая и для их производства нужно больше компонентов. Однако они подходят в той местности, где плоские модели не находят сигнал (в горах).

Что касается коэффициента усиления, под ним подразумевается расстояние, на которое действует антенна. Показатель имеет единицу измерения децибелы. То есть, он указывает шумность сигнала, на которую рассчитан приемник.

Антенна для FM и УКВ диапазонов

Указанные диапазоны пересекаются, однако на практике принято выделять старый советский и новый европейский. Первый пролегает ниже 74 МГц, второй – выше 88 МГц. Антенна для этих диапазонов может быть изготовлена элементарно из обычной фольги. Размеры будут разные. Для этого понадобится небольшая квадратная плоская доска. Начнем с FM-диапазона, потом плавно перейдем на УКВ.

Берем плашку размером 15х15 см. Понадобится фольга 13х13 см. Допускается спаять из двух или более частей меньшего размера. Составим нужную фигуру полосками толщиной 15 мм. А как – сейчас расскажем:

1. Во взятой фольге посредине вырезается квадратное отверстие стороной 10 см. Получится ровная рамка толщиной 15 мм, которую склеим из полосок.
2. Посредине внизу вырезается тонкий кусок, 3 мм шириной.
3. Теперь фигура наклеивается на доску для прочности.

Подключаем кабель РК – 50 следующим образом:

1. Припаиваем центральную жилу самодельной антенны для радио в правой нижней части. Посередине полоски напротив правого края вырезанной части.
2. Экран напаивается также посредине, левее на 25 мм.

Для диапазона УКВ меняются размеры:

1. Сторона плашки – 18 см.
2. Сторона внешнего квадрата – 15,5 см.
3. Толщина – 18 мм.
4. Расстояние между контактами 4 см.

Наш рассказ окончен о том, как сделать антенну для радиоприемника своими руками из подручных материалов. Некоторые конструкции хороши для дачи, на природе, другие пригодятся в транспорте. А для карманного использования припаивается кусочек проволоки к разъему. Об этом тоже вскользь упомянули. Владельцы дорогих телевизоров, обходящие стороной портал ВашТехник, покупают недешевое оборудование, забывая: самодельные конструкции экономят массу времени, сил, массу тела…

Хотим напомнить – статьи тематические низкого качества, не блещут профессионализмом. Для настройки реальных антенн нужны специальные приборы. Каждое устройство сделает прием лучше. Новоиспеченный конструктив может именоваться антенной для радиоприемника, сделанной своими руками.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора – от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

   Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

;
