Разница между разными приводами рольставней
Помимо материала изготовления, рольставни отличаются по типу привода
Электрический привод. Этот способ управления работой рольставней позволяет использовать устройства аварийного открывания и дистанционное управление. С таким приводом можно применять автоматические замки. Основной недостаток – ограничение размера по ширине проёма (минимально 60 см.)
Карданный привод. Дешёвое и надёжное устройство для управления рольставнями. Можно на выбор использовать несъёмный или съёмный узел. Минусом является то, что масса дверного полотна не должна превышать 36 кг.

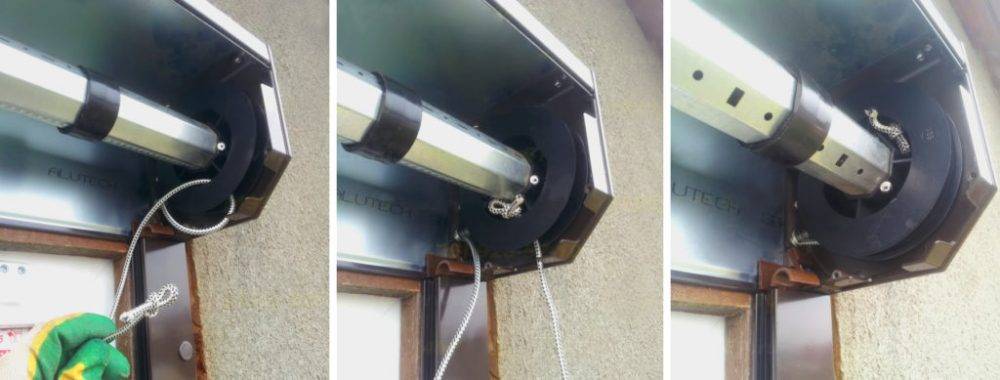

Тросовый привод. Это надёжное и недорогое приспособление можно устанавливать прямо на стену или крепить к направляющей. Тросовый привод, к сожалению, не может работать вместе с перфорированными рольставнями. Обязательное условие – установка нижнего замка.
Ленточный привод. Самый дешёвый и простой способ управления роллетами. Недостаток –ограничение по массе дверного полотна (не более 15 кг). Эту систему нельзя провести сквозь стену.
Влияние автоматики на размеры ворот
Установка автоматического управления занимает в дверном проеме дополнительное пространство, что следует учесть при расчете габаритов полотна. Модернизацию механических створок рекомендуется спланировать заранее.
Оснащение входа в гараж автоматической системой управления дает владельцу следующие преимущества:
- Открывать, закрывать ворота получится не выходя из автомобиля, нажимая на пульте соответствующую клавишу.
- Есть возможность подключить регулирование работы гаражных створок к системе «умный дом». Контролировать весь процесс выйдет со смартфона, подключенного к интернету.
- Автоматика гарантирует повышенную устойчивость изделия ко взлому и несанкционированному проникновению.
Лучше отдавать предпочтение приводам, которые продолжают функционировать независимо от наличия электричества.
Итак, для точного определения размеров ворот важно учесть параметры автомобиля, тип створок, способ открытия и правильно отобразить все это при разработке проекта конструкции, ориентируясь на ГОСТы
Стандарты известных брендов относительно секционных конструкций
Каждый производитель имеет свою размерную сетку. Разберем параметры наиболее известных компаний.
DoorHan
У компании «Дорхан» при стандартной комплектации гаражных изделий высота составляет от 1,8 до 3 м. При этом размерный шаг – 0,1 см.
Ширина находится в пределах 2-3 м с таким же шагом.
Ходовыми считаются ворота шириной – 2,5 м, 2,7 м, 3 м.
Hormann
У компании «Хорман» размерный шаг значительно меньше – 0,25 см.
Типовыми считаются модели с размерами (шириной и высотой):
- 2,25*1,875 м;
- 2,25*2 м;
- 2,25*2,125 м.
Выпускаются модели шириной 2,375 м, 2,5 м, 2,75 м и до 6 м. Высота может оставаться такой же, как указана выше.
Ryterna
Ассортимент их продукции не так велик, как у других компаний. Выпускаются типичные модели ворот шириной:
- 2,15 м;
- 2,26 м;
- 2,37 м;
- 2,5 м;
- 3 м.
Размерный шаг – 11 см.
Alutech
«Алютекс» отличается наибольшим ассортиментом как ворот в гараж, так и дверей в дом, заборов.
Размерный шаг – 0,125 см.
Запущено производство двух типовых моделей ворот:
- Материал – сэндвич-панели толщиной 40 мм. Фурнитура – оцинкованная сталь. Максимальный размер – 6*3 м.
- В этой модели обшивка выполнена утолщенными сэндвич-панелями 45 мм, а вся фурнитура из нержавеющей стали. Ворота отличаются хорошей теплоизоляцией, поэтому отлично подойдут для регионов с холодным климатом. Максимальная величина – 6*3 м.
Минимальные параметры выпускаемых гаражных конструкций (ширина, высота) – 2,25*2,085 м.
Какие ворота лучше установить в гараж?

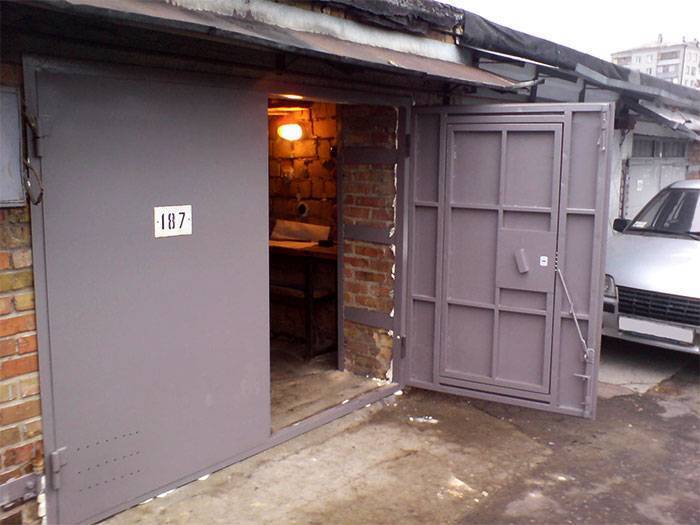

- Распашные — двустворчатые ворота на петлях, с простым и надёжным механизмом закрывания и открывания во внешнее пространство перед строением. Могут иметь калитку для входа с запором изнутри, механизм для открывания или специальный электрический привод.
Применяемые материалы для полотна:
- дощатые на раме;
- деревянные с металлической обшивкой;
- листовая горячеоцинкованная сталь;
- профилированный лист с полиэфирным покрытием;
- двухслойная сэндвич-панель на металлическом каркасе;
- кованные или же гладкие с элементами ковки.
Преимущества:
- лёгкость монтажа;
- надёжность;
- устойчивы к взлому;
- демократичность цены;
- эстетичность внешнего вида.
Недостатки:
- не обеспечивают полной теплоизоляции помещения;
- ограничены шириной перекрываемого проёма (до 6 метров);
- требуют усилия при открытии вручную;
- нуждаются в расчистке пространства перед гаражом и борьбе с обледенением верхних консолей и подвижных частей в зимний период.
К сведению: Распашные ворота — веками проверенные и самые простые способы надёжно закрыть вход в зону хранения.
Ворота для гаража откатные или сдвижные — цельное полотно с несущей балкой на роликах, сдвигаемое в сторону специальным механизмом. Ширина рамы таких ворот должна превышать ширину проезда в 1.5 раза. Устройство калитки возможно подальше от хвостового края, хотя она существенно снизит жёсткость конструкции и увеличит её стоимость.
Различают: одностворчатые откатные ворота, двустворчатые (раздвигаются в обе стороны), складывающиеся (полотно состоит из нескольких секций сдвигающихся одна за другой).
Преимущества:
- перекрывают проёмы любых размеров;
- безупречны в эксплуатации (ресурс полных циклов — 25 000, на 17 лет ежедневной работы);
- прочны и надёжны;
- просты в монтаже;
- внешне эстетичны;
- экономят пространство перед строением;
- легко открываются вручную и отлично подходят для дистанционного управления.
Недостатки:
- отсутствуют аварийные способы открытия при нештатной ситуации.
- затруднителен монтаж своими руками;
- при заклинивании ворот открыть их очень сложно;
- в зимний период подвижные части покрываются людом и нет полной теплоизоляции помещения.
Улучшить конструкцию таких ворот поможет снижение веса полотна, телескопическая конструкция, установка 2-х противовесов (на открытие и закрытие), устройство «тёплого» пола под направляющими или использование реагентов в зимнее время.

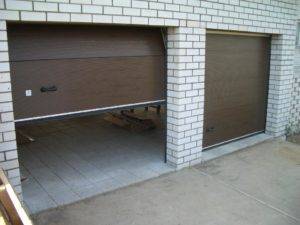

Секционные — полотно ворот состоит из 3-6 горизонтальных или вертикальных секций шириной до 0,5м. По направляющим с помощью специального механизма секции убираются под потолок гаража или вдоль его стен.
Различают: потолочные секционные конструкции (см. подъёмно-секционные ворота), боковые секционные конструкции (см. сдвижные гаражные ворота).
Недостаток:
скрадывают полезное внутреннее пространство, которое можно было бы использовать для создания зон хранения.
Читайте о том, как сделать стеллажи для гаража своими руками.
А также, как обустроить гараж внутри — здесь.
Замеры и размеры
Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.
Общее устройство секционных ворот с торсионными пружинами
Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.
С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.
Что и зачем измерять
Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):
Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
Какие параметры нужны и важны
- Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
- Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
- Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
высокий подъем — прибавить надо 65 мм и 850 мм.
При стандартном монтаже установка секционных ворот не затрагивает проем
Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины
При установке привода
Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).
Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация
Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.
Про выбор высоты подъема читаем в этой статье.
Это все необходимые замеры. Как видите, все несложно
Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот)
Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.
RYTERNA SSD – гаражные откатные ворота
Та же откатная конструкция ворот, но уже непосредственно для капитального гаража. Литовский производитель предлагает полотна из сэндвич-панелей любого размера вплоть до 6х3 м. Алюминиевые направляющие футерованы пластиком, что обеспечивает более тихую работу.
Плюсы:
- Широкий выбор вариантов дизайна панелей – есть даже модели с рамочным остеклением;
- Крепкая фурнитура из оцинкованного металла;
- Простота установки – направляющие крепятся непосредственно в проеме и на полу гаража;
- Достаточная толщина сэндвичей (40 мм), что уменьшает риск обледенения утепленных ворот изнутри;
- Резиновые уплотнители по периметру обеспечивают герметичность проема;
- Широкий диапазон рабочих температур (-30..+70 °С).
Минусы:
Несмотря на все старания производителя, ворота получились шумными.
Подъемно – поворотные ворота
Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража. Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька. Здесь возможно устройство подъемного механизма в двух вариантах:
- С помощью пружин,
- С использованием противовесов.
Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма. Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню. Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые. Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта. Достоинства подъемно – поворотных гаражных ворот:
1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
4. Возможно оснащение автоматической системой открывания.
К недостаткам таких ворот можно отнести:
1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки. -В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
2. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
3. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.
На что обратить внимание при выборе подъемно-поворотных ворот Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить
Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции
Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.
Избавляемся от основного недостатка
Ворота для гаража с электроприводом хороши тем, что запирать их механически — при помощи замков или запоров — нет необходимости. Приводы разработаны таким образом, что в закрытом состоянии они блокируют открывание полотна ворот до поступления сигнала от органа управления (кнопки и/или пульта управления). Но автоматические гаражные ворота зависимы от наличия электропитания. Нет света — механизмы не работают. Ни открыть, ни закрыть. Решается проблема двумя способами:
Установкой системы разблокировки, которая позволит открыть/закрыть ворота вручную. Обычно это опция, которую надо заказывать дополнительно, так что будьте внимательны при заказе комплектации.
- Наличием источника резервного питания. Чаще всего ставят аккумулятор, от которого, при пропадании питания, работает движок, приводящий в движение полотно ворот. Если проблема пропадания электропитания актуальна, многие обзаводятся электрогенераторами. В этом случае надо гаражные ворота включить в схему резервного питания.
Причем, никто не отрицает возможности установить сразу две системы. Автоматические гаражные ворота можно подключить к источнику резервного питания и, дополнительно, оборудовать системой ручной разблокировки. Это снизит вероятность отказа, практически, до нуля.
Способы управления
Автоматические гаражные ворота любого вида могут иметь управление нескольких типов:
От кнопок, расположенных на прилегающей стене или где-нибудь неподалеку. Не самый лучший вариант, так как для того чтобы открыть/закрыть ворота все равно надо покинуть машину. Часто такой вариант делают в качестве резервного — вдруг пульт дистанционного управления потеряется.
От пульта дистанционного управления. Автоматические ворота с дистанционным управлением — востребованный вариант. На приводе есть приемное устройство, которое при поступлении сигнала запускает движок ворот в ту или другую сторону (в зависимости от поступившего сигнала). Сигнал передается с пульта дистанционного управления, который может выглядеть как брелок, а может — как небольшой пульт. Этот способ удобен, так как можно включать/выключать привод находясь в зоне действия приемника, расположенного в гараже
Из машины, из дома, находясь во дворе — не важно. Важно, чтобы пульт находился в радиусе действия сигнала
Но тут есть нюансы. Первый — передача сигналов происходит по радио-каналу, то есть, может быть перехвачена
Потому, при выборе, обращайте внимание на способ кодировки и систему безопасности. Второй — у ваших соседей или даже у вас, может быть пульт от другого устройства, работающий на той же частоте
Это приведет к неразберихе. Потому желательно чтобы была возможность изменять частоту, на которой работают пульт управления и приемник. К тому же это повысит надежность системы — вы можете менять частоту по своему желанию.
От мобильного устройства. Современные запорные системы могут управляться не только от пульта дистанционного управления, но и от мобильного устройства с установленной специальной программой. Обмен сигналами происходит по системе спутниковой связи. Кроме того, что вам не требуется дополнительное устройство (пульт), а только мобильный телефон, вы сможете в любое время отследить состояние ворот. Но такая система дорога, хотя и удобна.
Чаще всего для управления автоматическими гаражными воротами используют пульты дистанционного управления. Они удобны, компактны. Обычно их устанавливают в паре с системой аварийной разблокировки. Чтобы при пропадании электропитания можно было открыть/закрыть ворота вручную (или при помощи ручного ворота).
Какие серии секционных гаражных ворот выпускают Алютех, Дорхан и Херманн?
Секционные ворота отличаются не только производителями, но и сериями внутри каждого завода.
Ниже краткий обзор по самым популярным сериям большой тройки.
Hormann LPU42
Основная серия Херманн – доступно огромное количество опций и вариантов отделки, мотивов и прочих
«фишек». Цена сильно зависит от комплектации – это все равно что покупать Мерседес, за счет опций
стоимость легко может увеличиться в 2-3 раза, по сравнению с базовой комплектацией. Качественный и
технологичный продукт, все очень точно, каждый винтик взвешен, и находится на своем месте. Подробнее
про LPU42 здесь.
Hormann Renomatic 42
Фактически это те же LPU42, только в 23 стандартных размерах, и в 6
цветах. Всего 138 вариантов. Херманн постоянно поддерживает складской
запас, и эти ворота мы можем привезти и доставить уже на следующий
день. Но так же возможно заказать Renomatic 42 и индивидуального
размера. В этом случае срок поставки из Германии составит от 1 до 2
месяцев. Все о серии здесь.
Hormann LPU67 Thermo
Серия с супер-толстой сэндвич-панелью в 67мм толщиной и
терморазрывом панели. Цена будет тоже супер, около 130-150 тыс.
рублей за ворота средних размеров. Это конечно очень теплые и
хорошие ворота, но в силу своей стоимости популярностью пользуются
лишь у состоятельных граждан.
Панель LPU42 и LPU67 Thermo
Алютех Тренд
Алютех Prestige
С 2019 года минский завод переименовал свою основную серию Классик в Престиж, доработав
конструкцию и добавив ряд интересных опций. Собственно, корни серии тянутся из той же Германии, ведь
все узлы и панели для нее, с 90-х годов, белорусы выпускали совместно с немецкой компанией Gunther Tore
AG, одной из старейших на немецком рынке. А сегодня ворота, к тому же, обзавелись сдвоенными
ходовыми роликами, модными ручками, появилась цифровая печать, и возможность нанести любое
изображение на лицевую сторону полотна. Отличные ворота, по многим аспектам не уступают немецким, а
по уровню оснащения даже богаче, при том что стоят дешевле. Подробнее о серии здесь.
Doorhan RSD01 и RSD02
Почему Алютех теперь часть компании Hormann?
В 2018 году крупнейший европейский производитель ворот
Hormann, приобрел 75% акций корпорации Алютех, которая
является крупнейшим производителем ворот в Восточной Европе.
До сделки 100% акций принадлежали основателю компании,
генеральному директору Алексею Жукову. Смена владельца не
отразилась на направлении деятельности минской компании,
бренды Алютех и Херманн продолжат независимое
существование. Семья Херманн не намерена вмешиваться в
дела самого успешного в Беларуссии частного предприятия, и
Алексей Жуков продолжает руководить компанией. Минский завод
при этом, получил доступ к немецким инвестициям и технологиям.
Мартин Херманн
и Алексей Жуков
Особенности устройства

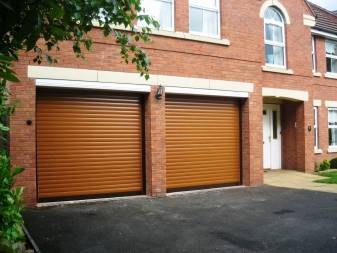

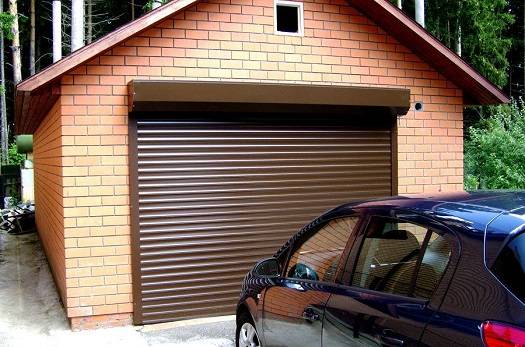

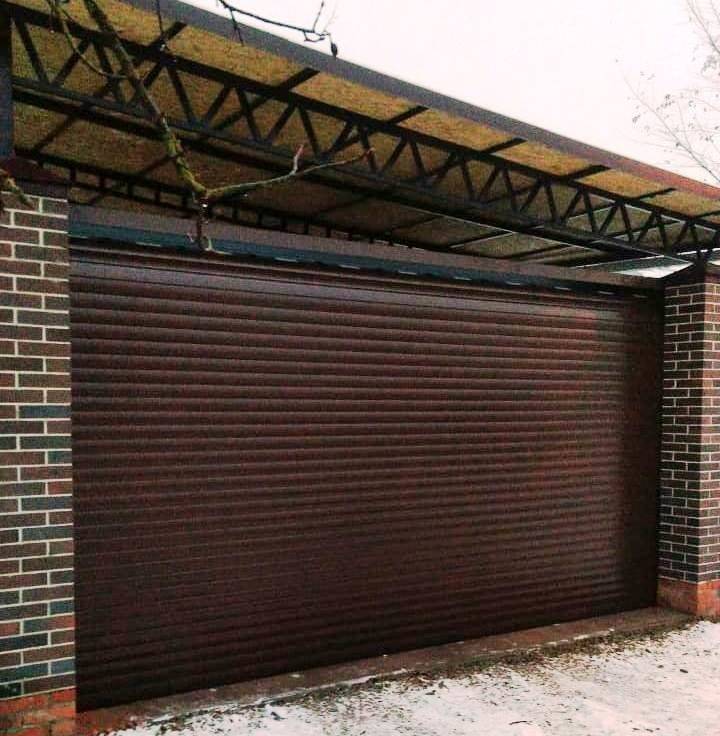

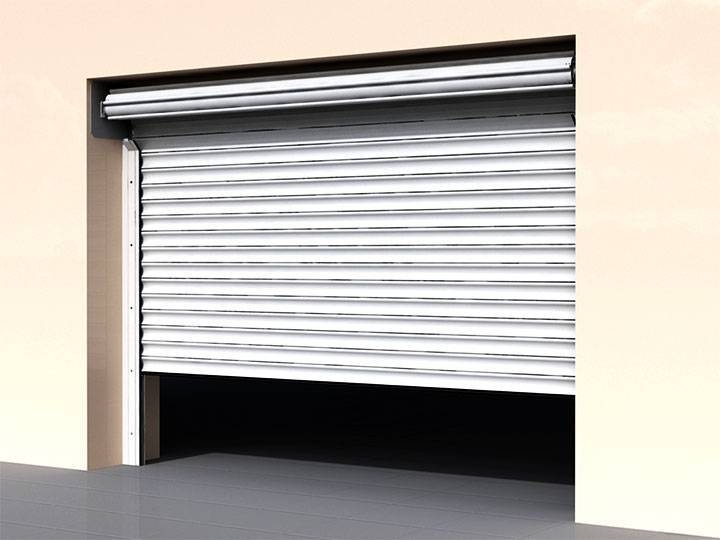

Роллетные ворота – это компактные конструкции с оригинальным исполнением. Именно эти характеристики являются визитной карточкой ворот, которые могут сворачиваться и прятаться в короб. Основа конструкции заключается в поднятии роллет к потолку и размещении их в специальном коробе
Важной особенностью для роллетных ворот выступает экономия пространства. Пространство вокруг сооружения не получается перегруженным
Конструкция роллетных ворот состоит из следующих элементов:
- полотно, которое создается из ламелей (профилей роллетных);
- пара направляющих шин вертикального типа;

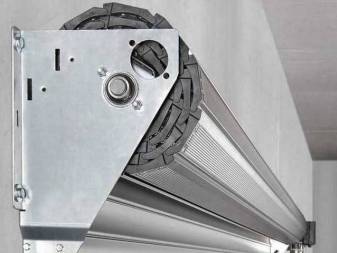

- приемный вал, который необходим для наматывания ламельного полотна;
- короб, в котором хранятся свернутые ламели, служит защитой и придает конструкции завершенность, может быть полукруглым или прямоугольным;
- привод механического или автоматического типа;
- ригельные или автоматические замки;
- рычаг разблокировки присутствует только на воротах с электрическим приводом, он позволяет открывать гараж в момент обесточивания.
Так выглядит базовая конструкция. Многие производители предлагают возможность расширить ее за отдельную плату. Список дополнительных элементов выглядит следующим образом:
- устройство дистанционного управления;
- сигнализация против угона, взлома и пожара;
- силиконовые или резиновые уплотнители;
- система подогрева, которая позволит быстро убрать обледенение и обеспечит безотказную работу в зимнее время.
Отдельно стоит остановиться на особенностях устройства конструкции:
- полотно собирается из горизонтально расположенных ламелей, которые могут быть созданы из разных материалов (сталь, алюминий);
- направляющие и тяговые пружины отвечают за движение ламелей;
- процесс закрытия может осуществляться вручную или при помощи автоматического привода;
- в крайней точке активируется запирающее устройство.
На первый взгляд устройство ворот предельно простое и не предусматривает особых сложностей. Но они есть и проявляются при монтаже. Большое значение имеет расположение короба и способ его крепления. Разделяют несколько вариантов установки для подъемных роллетных ворот:
- Накладной способ монтажа считается самым доступным для самостоятельной работы. Над проемом крепится вал и направляющие. Может выбираться внутренняя или наружная сторона.
- Внутренний вариант предусматривает встраивание конструкции в стену. Такой способ универсален, поскольку позволяет сохранять архитектурную составляющую объекта, а конструкция может быть установлена в любом проеме. Все составляющие конструкции (привод, ролики, полозья, автоматика) надежно защищены от влияния атмосферных осадков.
В случае с притолочным монтажом ворота становятся объектом декоративного оформления объекта. В процессе монтажа создается новая притолока, которая располагается на 40 см ниже уровня основной.
Виды и конструкция рольставней для ворот гаража
Принцип работы прост – роликовый механизм и система тросов поднимает и опускает металлическую штору ворот. Это металлические жалюзи для гаража, которые могут комплектоваться множеством удобных дополнительных элементов.
Основная комплектация рольставней для гаража:
- полотно ворот, которое может быть выполнено из прочных стальных или легких алюминиевых ламелей;
- вертикальные металлические направляющие для движения полотна;
- вал, на который наматываются ламели – устанавливается над проемом ворот;
- вал закреплен в защитном коробе, который предупреждает механические повреждения свернутого полотна роллеты;
- электрический или механический привод для подъема и опускания ворот;
- запорные ригельные крепления или автоматическая запорная система.
При установке автоматики обязательно в комплекте должен быть рычаг разблокировки ворот. Когда нет электричества, можно открыть роллеты простым нажатием на ручку.
Дополнительная комплектация
Для комфорта пользования гаражными воротами роллетами можно приобрести и дополнительные удобные аксессуары:
- пульт дистанционного управления;
- охранная и пожарная сигнализация;
- автоматически регулируемый подогрев направляющих ворот, что незаменимо зимой, когда полотно роллеты примерзает к каркасу;
- дополнительное уплотнение короба для шумо- и теплоизоляции гаража.
Стоимость гаражной роллеты зависит не только от выбранных комплектующих, но и от других важных параметров.
Распространенные размеры проема в зависимости от типа ворот
Если из дома в гараж не предусмотрен прямой проход, то лучше сделать в воротах встроенную калитку, чтобы при необходимости попасть в помещение со двора.
Выпускается несколько вариантов ворот, которые отличаются способом открытия, управления (автоматически, вручную).
Разберем особенности устройства каждого из них.
Распашные
Общепринятый вид ворот для гаража.
Конструкция проста: рама, сваренная из металла, с двумя створками крепится к коробу на петлях.
Распашные ворота легко сделать самостоятельно.
Минус – необходимо свободное пространство перед гаражом для открытия.
Материал для обшивки:
- профнастил;
- листовая сталь, оцинковка;
- филенка;
- дерево.
Минимальные размеры распашных ворот – 3*1,9 м (ширина, высота), типовые – 4*2 м.
Получили популярность как в частных домовладениях, так и в ГСК (гаражно-строительных кооперативах). В последнем случае еще со времен СССР ворота закрываются массивным навесным замком.
Сдвижные (откатные)
Состоят из одной или двух створок, которые фиксируются роликами к нижнему направляющему профилю. При открытии сдвигаются в сторону вдоль стены, поэтому ширина стен гаража должна быть соответствующей, чтобы разместить полотно.
Удобство сдвижной конструкции – в возможности автоматизации управления. Не требуется свободное пространство перед входом.
Популярны, как в частных жилых владениях, так и в производственных цехах.
Минимально допустимые значения ширины и высоты – 3*1,9 м.
Максимально допустимые – 40*20 м (используются в промышленных целях).
Секционные
Автоматизированные ворота состоят из нескольких горизонтальных секций. При открытии полотно постепенно поднимается под потолок, чем обеспечивает увеличение свободного пространства внутри и снаружи гаража.
Секционная створка подойдет даже под небольшой дверной проем.
Перед монтажом важно предусмотреть:
- Наличие до 15 см пространства под потолком для размещения полотна, чтобы при заезде до крыши машины оставалось свободное место.
- По бокам от дверного проема по 10 см свободного места. Потребуется для крепежа направляющих.
Секционные ворота часто устанавливают в гаражах с двумя автомобилями.
Подъемно-поворотные
Подъемный тип с поворотным механизмом отличается от других конструкций массивностью при открытии.
Представляет собой прочное сплошное полотно, которое на шарнирах поворачивается горизонтально и поднимается вверх.
Перед гаражом потребуется подготовить свободное пространство для беспрепятственной работы.
В открытом виде подъемно-поворотные ворота уменьшают высоту проема на 20–25 см.
Используются в гаражах с одним автомобилем. Отличаются повышенной прочностью, взломоустойчивостью.
Рулонные
Полотно состоит из множества стальных ламелей. Они двигаются по боковым направляющим и постепенно сворачиваются в рулон под потолком. Рулон должен размещаться выше дверного проема.
С каждой стороны под направляющие оставляют по 13 см.
Используются рулонные конструкции даже под маленькие дверные проемы размерами 75*75 см.
Средняя высота створок для проезда легкового автомобиля составляет от 2,2 до 2,5 м. Точный показатель нужно подбирать согласно габаритам машины владельца.
Чем больше будет полотно, тем мощнее потребуется двигатель, фурнитура для бесперебойного функционирования, а значит, тем выше будет его цена.
Максимальная ширина и высота рулонных ворот – 11*8 м. Для промышленных объектов ворота любых габаритов делают на заказ.
Виды подъемных ворот по типу открывания
Разберем основные нюансы функционирования каждого из типов.
Поворотные
Подъемно-поворотная конструкция относится к простым механизмам. Цельная створка будет подниматься за счет работы привода (рычажно-шарнирного или системы противовесов).
Основные элементы:
- направляющие (закреплены на потолке);
- створка;
- коробка;
- рама из стали;
- двигатель.
При открытии створка поднимается практически под прямым углом, после чего сдвигается на потолок.
Плюсы изделия:
- Встроенная система блокировки дверей, которая повышает надежность и взломоустойчивость конструкции.
- Возможность теплоизоляции.
- Прочная цельная створка.
- Легкость открытия, закрытия помещения.
- Монтаж проще, в сравнении с другими моделями.
Среди минусов:
- Большой вес полотна требует установки усиленной рамы, чтобы та смогла выдерживать такую нагрузку.
- Не подлежит частичному ремонту. Поврежденную створку меняют целиком.
- Уменьшается высота потолка в гараже на 20‒25 см.
Складные (секционные)
Полотно собрано из нескольких панелей, соединенных между собой шарнирными петлями. Стандартная ширина секции ‒ от 40 до 60 см.
Открываться створка будет просто, двигаясь по направляющим профилям под потолок. За смещение отвечает механизм с пружинами растяжения.
Среди плюсов подъемно-складных ворот:
- Они подлежат частичному ремонту. Поврежденная секция заменяется без демонтажа всей конструкции.
- Экономия пространства внутри, снаружи гаража.
- Подходит к установке в проемы разных размеров.
- Дополнительный элемент теплоизоляции помещения.
- Аккуратный вид.
Минусы:
- Мастера отмечают, что секционные створки не подходят для слишком частого использования, поскольку подшипники с роликами быстро изнашиваются.
- Степень защиты от взлома ‒ средняя, ближе к слабой. Готовые ворота обойдутся дорого. Сделать их самому довольно сложно.
Рулонные
Дверь состоит из множества тонких планок (ламелей). Материал ‒ алюминий.
Под потолком крепится барабан, по бокам проема фиксируются направляющие профили. Планки соединены с барабаном специальным тросом. Когда барабан крутят, то полотно начинает складываться в рулон и наматываться на барабан.
Контролировать работу ворот можно вручную или подключить автоматику и делать это удаленно пультом или телефоном.
Рулонная створка компактна, весит мало, но хозяева отмечают низкую устойчивость ко взлому, механическим повреждениям, небольшой срок службы.
Что в итоге лучше: рулонные ворота или секционные
Итак, можно сделать следующий вывод. Рулонные ворота обходятся недорого и монтируются в любых гаражах, а секционные стоят больше, требуют наличия притолоки, но побеждают при сравнении большинства ключевых параметров.
Краткие результаты анализа отражены в размещенной ниже таблице. Какие купить подъемные ворота для гаража, решать вам.
| Критерий | Бытовые секционные ворота | Бытовые рулонные ворота |
| Стоимость | От 35 100 р. | От 24 465 р. |
| Самостоятельное строительство | Можно, но нежелательно | |
| Взломоустойчивость | Высокий уровень безопасности | Средний уровень безопасности |
| Окна | Различные варианты остекления | Только перфорированные ламели |
| Возможность поставить встроенную калитку | Есть | Нет |
| Декоративное оформление | Огромное количество разнообразных вариантов | Горизонтальные ламели в стандартных и дизайнерских цветовых исполнениях |
| Теплоизоляция | Очень высокая у панелей толщиной от 45 мм | Низкая |
| Максимальные стандартные размеры | Ширина — 7,5 м, длина — 5 | Ширина — 6 м, длина — 3 |
