Как правильно армировать стены?
В связи с тем, что материал начал использоваться при строительстве сравнительно недавно, не все специалисты точно знают, как армировать стены из газобетона. Одни утверждают, что армирование вообще излишне, а другие утверждают, что сетку или арматуру следует укладывать на каждом ряду. Конечно, первое решение приведет к тому, что здание начнет разрушатся при первых серьезных нагрузках, а второе станет причиной серьезных финансовых затрат, причем совершенно излишних.
Только зная, как правильно армировать дома из газобетона, можно добиться безупречного результата, сочетающего в себе надежность и экономность.
В первую очередь необходимо армировать ряды, на которые приходится наибольшая нагрузка на изгиб и растяжение. Сюда входят:
- первый ряд уложенный на фундамент;
- оконные и дверные проемы;
- перемычки.

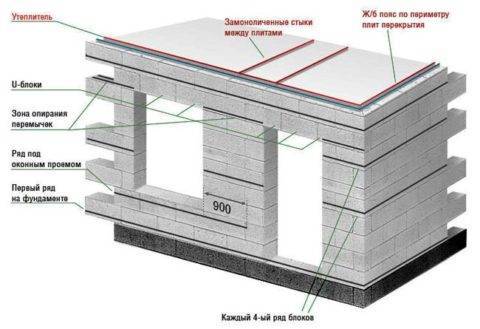

Схема армирования кладки из газобетона.
Здесь особенно важно повысить надежность конструкции, чтобы впоследствии не столкнуться с весьма серьезными проблемами, такими как трещины. При строительстве небольших конструкций, например, гаража или хозяйственных построек, имеющих стены короче 4-5 метров, армирование кладки из газобетона не является обязательным, но желательным
В большинстве случаев здание и так сможет прослужить многие годы, не доставляя владельцу никаких хлопот. Совсем иначе обстоят дела, если ведется строительство жилого дома или иного крупного здания. Здесь армирование газобетона является обязательным. Но укладывать арматуру на каждый слой раствора не следует – это приведет к серьезному перерасходу материала. Как утверждают опытные специалисты, не один год проработавшие в своей сфере, армировать нужно каждый 4 шов. С одной стороны это позволяет стенам выдерживать все виды нагрузок без вреда для себя. С другой – стоимость строительства увеличивается на сравнительно небольшую сумму. Поэтому такое решение можно с уверенностью назвать удачным компромиссом между надежностью и стоимостью
При строительстве небольших конструкций, например, гаража или хозяйственных построек, имеющих стены короче 4-5 метров, армирование кладки из газобетона не является обязательным, но желательным. В большинстве случаев здание и так сможет прослужить многие годы, не доставляя владельцу никаких хлопот. Совсем иначе обстоят дела, если ведется строительство жилого дома или иного крупного здания. Здесь армирование газобетона является обязательным. Но укладывать арматуру на каждый слой раствора не следует – это приведет к серьезному перерасходу материала. Как утверждают опытные специалисты, не один год проработавшие в своей сфере, армировать нужно каждый 4 шов. С одной стороны это позволяет стенам выдерживать все виды нагрузок без вреда для себя. С другой – стоимость строительства увеличивается на сравнительно небольшую сумму. Поэтому такое решение можно с уверенностью назвать удачным компромиссом между надежностью и стоимостью.

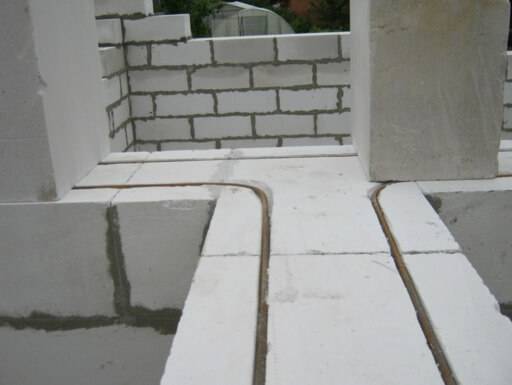

Ход работы по армированию кладки из газоблоков металлической или стеклопластиковой арматурой:
- Размечаем места прорезки штробы. Рулеткой отмеряем от одного и другого края блока по 5-6 см, рисуем линию карандашом или отбиваем нитью.
- При помощи штробореза делаем углубления под арматуру. Рекомендуемый размер канавки – 3 диаметра арматуры ширина и столько же глубина.
- Очищаем углубление в блоке от мусора и пыли, так как их наличие ухудшит сцепление и снизит надежность соединения арматуры с клеем.
- Перед тем как заполнять канавки клеем их следует увлажнить, для того чтобы газоблок сразу не впитал воду с клея, и не нарушил его процесс твердения.
- Заполнив штробы клеем, укладываем в них стеклопластиковую или металлическую арматуру класса А2 или А3, оптимальный диаметр – 8-10 миллиметров.
Таким образом армируем каждый четвертый ряд кладки газоблоков, начиная с первого.
Иногда вместо этой технологии используется другая, более простая. Используются не металлические пруты, а специальная армирующая сетка. Но при её использовании швы получаются более толстыми, они играют роль мостиков холода и теплопотери дома значительно увеличиваются. Поэтому данная технология применяется всё реже.
Рекомендуем к просмотру видео материал, где эксперт в области строительства даст полезные советы и рекомендации по армированию газобетонной кладки.
Используемые материалы
Помимо классического варианта (использование арматуры) для армирования кладки из блоков могут применяться другие материалы:
Металлическая оцинкованная сетка
Состоит из сваренных во взаимно перпендикулярном положении стальных стержней.
Из всех используемых видов сеток, металлическая – самая прочная. Но у нее есть один большой минус: специальный клеевой состав для соединения стеновых блоков способствует развитию коррозии, что приводит к достаточно быстрой потере всех положительных свойств такого армирования. Также поперечные прутки выступают мостиками холода в зимний период. Этот вид усиления я не рекомендую.
Базальтовая сетка
Изготавливается из базальтоволоконных стержней, которые располагаются перпендикулярно друг другу. В стыковых узлах стержни фиксируются при помощи проволоки, хомутов или специализированного клея. Такое скрепление обеспечивает правильную и ровную геометрическую форму ячеек.
Базальтовая сетка может выдерживать сильное воздействие разрывных нагрузок – около 50 кН/м. Ее вес в несколько раз меньше, чем у металлической сетки, что обеспечивает простоту работ по армированию.
Сетки на основе базальта устойчивы к негативному влиянию коррозии, не реагирует на изменение температурных условий. Обладают очень низкой теплопроводностью, что обеспечивает отсутствие мостика холода, возникающего при армировании сеткой из стали.
СправкаБазальтовая сетка стоит не мало, поэтому данное решение является самым дорогим из предложенных.
Металлическая монтажная перфорированная лента
Это оцинкованная полоса стали с отверстиями, выполненными по всей ее длине.
Достаточно приобрести ленту с размерами 16х1 мм. Армирование кладки осуществляется без штробления газобетона путем закрепления на саморезы. В остальном принцип такой же, как и при использовании арматуры. Для увеличения прочности возможно попарное скрепление полос при помощи стальной проволоки. Обладает меньшей прочностью на изгиб в сравнении с профилированной арматурой.
Внимание!В сетевых строительных магазинах и на рынках распространена перфолента толщиной 0,5-0,6 мм. Она не подходит для армирования
Ищите перфоленту толщиной 1 мм в специализированных магазинах или заказывайте в Интернете заранее. К сожалению, её не так просто купить на обычном строительном рынке.
Плюсы использования этого материала по сравнению с традиционной арматурой я вижу в следующем:
- экономия на доставке в силу компактности ленты;
- не нужно делать штробы (экономия на работе и монтажном клее).
Стеклопластиковая арматура
Основной материал арматуры – стеклопластик, на котором спиралевидно намотана нить для обеспечения лучшего сцепления с бетоном.
Значительно легче по весу, нежели металлический аналог. Низкая теплопроводность позволит избежать мостика холода в газобетонной кладке. Удобство монтажа обеспечивается минимальным количеством стыков, так как такая арматура продается упаковками в бухтах.
Внимание!Арматура из стеклопластика обладает существенным минусом – не выдерживает больших нагрузок на излом, а это и является основной задачей армирования кладки из газобетонных блоков с повышенным изгибающим воздействием.
Из этого материала невозможно соорудить жесткий каркас, поэтому такое армирование не рекомендуется в сейсмически опасных районах строительства. Наш вердикт — не использовать.
Польза армирования стеновых конструкций очевидна. Поэтому стоит поступиться малыми дополнительными денежными затратами и временем при монтаже, чтобы возводимое здание прослужило вам верой и правдой в течение долгих лет.
Полезные советы при заливке армопояса
- Если армопояс заливается на верхнем этаже перед возведением крыши, то перед заливкой полезно будет заложить в опалубку куски проволоки или стальные резьбовые шпильки с шагом 80-100 см. Они пригодятся для закрепления мауэрлата крыши, который будет надежно крепить крышу к коробке дома.
- В теплое время года влага интенсивно высыхает. Поэтому рекомендуется накрыть армирующий пояс полиэтиленовой пленкой для предотвращения быстрого высыхания. Помните: для правильного набора прочности бетона, ему необходимо создать соответствующие условия по температуре и влажности.Также в жаркие периоды можно периодически поливать водой конструкцию. Через неделю можно размонтировать опалубку и дать армопоясу высохнуть полностью.
- Не экономьте на качестве бетона, утеплении и арматуре. От того, какие именно материалы будут использоваться в строительстве, зависит в конечном итоге качество готового армирующего каркаса.
Используемые материалы
Рисунок 4. Материалы для армирования
Для армирования кладки из газобетонных блоков используются разные материалы. Для этого применяется оцинкованная или базальтовая сетка, металлическая лента с перфорацией, стержни или стеклопластиковые изделия. Каждый тип армирования обладает своими особенностями.
Сетка из оцинкованной стали
Такая арматура состоит из металлических прутьев, сваренных взаимно перпендикулярно между собой. Она является самой прочной. Но при укладке ее в газобетонную кладку нужно учитывать, что клей, используемый для фиксации блоков, может вызвать коррозийные процессы. Еще в зимнее время поперечные фрагменты являются мостиками холода.
Сетка из базальтовых стержней
Армирование газобетонных блоков производится при помощи сетки из стержней на основе базальтовых волокон. На стыках лучше использовать хомуты или специальный клей для фиксации прутьев между собой. В таком случае геометрический контур арматуры будет правильный.
Преимуществом такого материала является способность выдерживать существенное влияние разрывных нагрузок — до 50 кН/м. Арматура имеет небольшой вес, не боится коррозии. При использовании базальтовой сетки для укрепления газобетона отсутствуют мостики холода. Такие достоинства делают материал дорогостоящим.
Перфорированная лента из металла
Для армирования стен из газобетона часто используется перфорированная оцинкованная лента, которая не требует предварительного штробления блоков. Крепить ее нужно на саморезы. Толщина ленты не должна быть меньше 1 мм. Единственным недостатком такой арматуры является ее низкая прочность на изгиб.
Стеклопластиковая арматура
Так как правильно армировать здание из газобетонных материалов можно не только при помощи металла, внимание следует обратить на композитные изделия. Для его изготовления применяются полимеры и вяжущие компоненты
Укрепление стеклопластиковой арматурой имеет такие преимущества:
- небольшой вес;
- низкий уровень теплопроводности;
- устойчивость к воздействию агрессивных веществ и процессов коррозии;
- приемлемая стоимость.
Но стеклопластиковый материал менее прочен, чем металл. Лучше всего использовать его для армирования перегородок, а не капитальных конструкций. Жесткий каркас из такого материала соорудить не получится. Выпускается он в форме шнура, обмотанного нитью. Для соединения фрагментов требуются специальные гильзы.
Армирование стержнями
Ответ на вопрос: можно ли армировать газобетон очевиден — да. С этой целью разрешается применять прутья из стали диаметром 0,8-1,4 см. Для монтажа в газобетонных блоках нужно вырезать пазы, после чего уложить металл и залить его раствором цемента. Такая арматура имеет низкую теплопроводность, высокую прочность и устойчива к окислению.
Использование анкеров в области стыков стен
При армировании газобетонной кладки нужно учитывать, что в местах примыкания конструкция должна быть хорошо связана. Для этого используются анкера Г- и Е-образной формы. Их нужно монтировать в швы каждые 3-4 ряда блоков. На этаж требуется минимум 2 таких элемента.
Итак, зачем армировать газобетонное сооружение уже понятно. Все работы нужно выполнять строго с соблюдением технологии. Осуществить армирование можно самостоятельно.
Клей для кладки
Клеевой состав представляет собой сухую смесь, которую необходимо разводить водой. Пропорции клея и воды зачастую указываются производителем. Используют этот материал вместо стандартного цементного раствора. Сфера применения:
- Клей необходим во время кладки газоблоков. Также его можно использовать и для других материалов, например, для кирпича или керамической плитки.
- Наружная шпаклёвка стен.
ЧИТАТЬ Схема и чертеж арматуры плиты перекрытия
Существуют два основных типа клеевого состава. Они применяются в зависимости от сезона. Клей бывает:
- Серый. Это зимний вариант, но на самом деле он является универсальным. Его можно применять в любое время года.
- Белый. Представляет собой летний состав. Портландцемент придаёт ему светлый оттенок. С помощью этого вида можно сэкономить на финишной наружной отделке стен из газоблоков, так как они имеют одинаковый цвет.
В клей входят различные полимерные добавки и модификаторы, очень качественный цемент, а также просеянный кварцевый песок. Полимерные добавки помогают добиться более высокой теплопроводности раствора. Также они значительно улучшают клеящие свойства. Модификаторы не позволяют смеси потрескаться.Основные преимущества:
- С помощью такого материала появляется возможность создавать швы толщиной всего лишь в 2 мм. Это увеличивает теплоизоляцию, а также значительно уменьшает расходы на возведение сооружения.
- Клей хорошо переносит низкие температуры. С серым вариантом можно работать в зимний период.
- Отличная влагостойкость.
- Минимальная усадка во время затвердения.

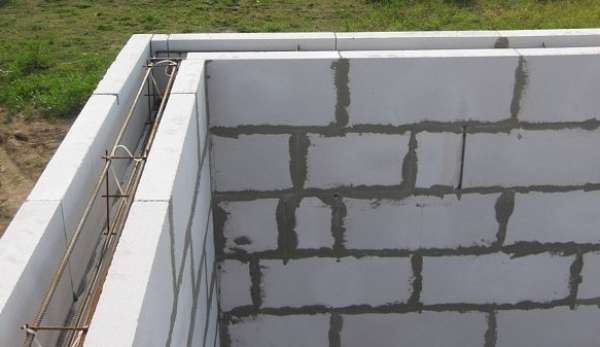

Тонкости сооружения армопояса на газобетонных стенах
Для обустройства функционального сейсмпояса при строительстве дома из газобетона стоит обратить внимание на ряд моментов.
Армирование
Армопояс выполняется из прутьев толщиной в 10-12 мм с выраженной ребристой поверхностью. Так бетон лучше сцепится с поверхностью арматуры и меньше деформируется при нагрузках. Отдельные прутья соединяются в каркас вязальной проволокой с шагом около 0,5 м. Если предполагается сильная нагрузка на стены, рекомендуется усилить конструкцию поперечными прутьями. Сварка не применяется, т.к. перегрев негативно сказывается на характеристиках металла.
Важно! Из-за значительного веса каркас вяжется непосредственно в опалубке, блоке или между доборными блоками после застывания клея.
Прутья должны располагаться в толще бетона армопояса на несколько сантиметров вглубь от поверхности, иначе будут подвержены ржавчине и потеряют в прочности. Снизу каркас приподнимается на кусках кирпича, камнях, плитках. Высота проверяется по уровню.
Заливка
Так как сделать армопояс по газобетону нужно монолитным, рекомендуется залить его за один прием. Если такой вариант невозможен – используются отсечки. Чтобы упрочнить место соединения рекомендуется сделать швы по диагонали. Перед заливкой новой порции бетона шов обильно смачивается водой.
Важно! Арматурный каркас не должен прерываться. Стоит потратить время и закрепить отсечки между готовыми прутьями, иначе сейсмопояс не сможет равномерно распределить нагрузки, а в месте швов на стенах образуются трещины.. После заливки бетон уплотняется вибромолотом
Лишний воздух можно выпустить, покалывая свежий бетон прутом в нескольких местах. Затем поверхность выравнивается. Для заливки армопояса используется бетон М-200 и выше. Чтобы изготовить смесь самостоятельно, нужно соединить 1 часть цемента, 2 части песка и 3,5 части щебня. Получится бетон М-250. Для максимально прочной строительной смеси нужно по 1 части цемента и песка соединить с 2,5 части щебня.
После заливки бетон уплотняется вибромолотом. Лишний воздух можно выпустить, покалывая свежий бетон прутом в нескольких местах. Затем поверхность выравнивается. Для заливки армопояса используется бетон М-200 и выше. Чтобы изготовить смесь самостоятельно, нужно соединить 1 часть цемента, 2 части песка и 3,5 части щебня. Получится бетон М-250. Для максимально прочной строительной смеси нужно по 1 части цемента и песка соединить с 2,5 части щебня.
Наглядно можете ознакомиться с технологией в видео

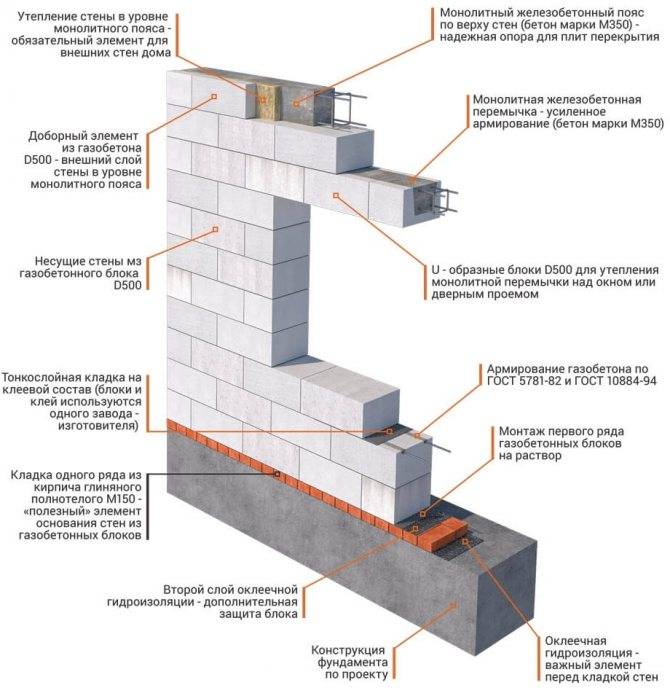

Монолитный железобетонный пояс в уровне перекрытий
По причине хрупкости материала, укладывать на кладку из газобетонных или газосиликатных блоков тяжелые железобетонные перекрытия опасно. Это относится ко всем типам железобетонных перекрытий: сборным из плит, сборно — монолитным и монолитным.
Сборные перекрытия из железобетонных плит опирают на монолитный железобетонный пояс, который устраивают поверх кладки на всех несущих стенах дома. Такой пояс равномерно распределяет по сечению стены нагрузку от веса перекрытий и выше лежащих частей дома и, кроме того, создает силовой каркас, повышающий устойчивость стен здания к боковым нагрузкам.
Сборно-монолитные часторебристые перекрытия устраивают в одном уровне с монолитным железобетонным поясом стен.
Монолитное перекрытие, выполненное заодно с монолитным поясом стен, создают совместно со стенами единую и прочную пространственную конструкцию — остов дома.
Читайте: «Как правильно сделать сборно-монолитные часторебристые перекрытия из легких каменных блоков»
Конструкция монолитного пояса в уровне перекрытия подробно показана в этом видео:
Как повысить устойчивость газобетонной конструкции к изгибу?
Для того чтобы обезопасить стены и перегородки от появления трещин, вызываемых просадкой подошвенного грунта или температурными перепадами, в некоторых случаях используется армирование газобетонных блоков. Металлические стержни принимают на себя растягивающие нагрузки и предохраняют газобетонные блоки от трещинообразования. Усиление арматурой не увеличивает его несущую способность, но минимизирует последствия хрупкого разрушения газобетонных элементов.

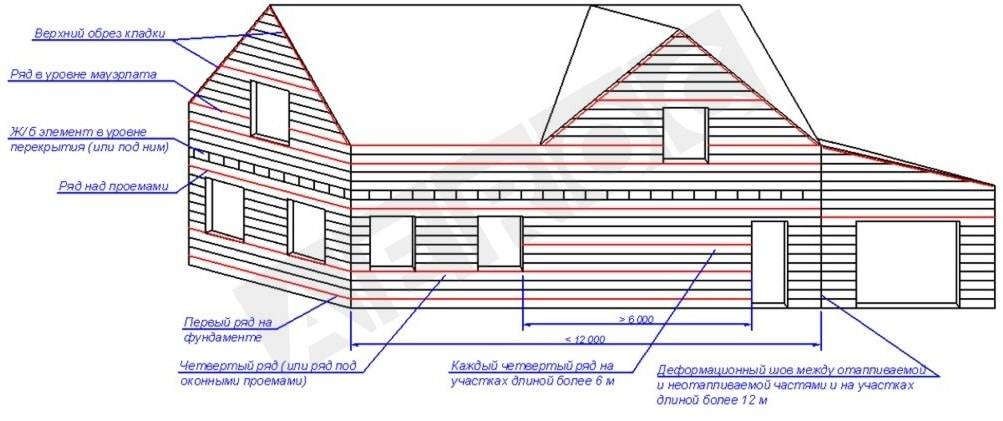

Примерная схема. Участки армирования для конкретного строения определяются проектировщиком.
Климатический, сейсмический и ветровой район непосредственно влияют на необходимость армирования стен. Еще на этапе проектирования выясняется необходимость усиления стен с помощью арматуры, а также указывается тип применяемого армирования и место его расположения.
Важно!Закладка арматуры по всему периметру каждого стенового ряда не обязательна. Достаточно будет расположить металлическое усиление в наиболее опасных элементах стеновой конструкции.. Места обязательного армирования газобетонной стены:
Места обязательного армирования газобетонной стены:
- Первый ряд блоков, укладывающийся на фундамент;
- При длине стены превышающей 6 метров, производится дополнительная горизонтальная закладка арматуры в каждом четвертом кладочном ряду для компенсирования ветровой нагрузки;
- Примыкания перекрытий и стропил к стеновым конструкциям. В этом случае выполняется армопояс), где армирующие стержни закладываются в U-образные блоки;
- Проемы в стенах: опорная часть под перемычками, а также нижняя часть оконного проема на всю ширину с добавлением напуска по 0,9 метра в каждую сторону от него;
- В газосиликатные колонны закладывается вертикальная арматура;
- Места потенциального возникновения нагрузки, превышающей нормативную.
У застройщиков часто возникают вопросы и споры, нужно ли армировать стены в каждом четвертом ряду блоков. Необходимость определяет проектировщик, исходя из конструктивных особенностей и протяженности стен будущего строения, сейсмической зоны местности, силы и розы ветров в данной местности, особенностей грунта в зоне застройки и типа фундамента, а также характеристик материала стен. Здесь выясняется, хватит ли прочности у применяемого при строительстве газосиликата выдерживать возникающие нагрузки и не давать микротрещин.
Если вы экономите на проекте, то производите расчеты самостоятельно. Либо армируйте и спите спокойно, так как хуже точно не будет, но несите затраты по покупке арматуры и клея.
Если концы отдельных арматурных стержней не обвязаны в один контур, то их необходимо загнуть под прямым углом и заглубить в штробы для обеспечения надежной анкеровки в стене здания.

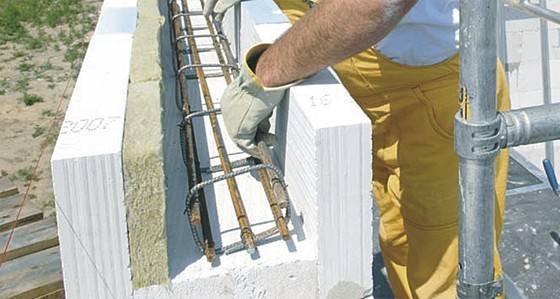

Технология установка перемычек из газобетона
Армированные газобетонные перемычки могут быть двух видов — это готовые, заводского изготовления и перемычки, собранные на строительной площадке.
Собранные — потому что для изготовления перемычек понадобятся U–блоки и арматурный каркас. U-образные блоки представляют собой детали несъемной опалубки, изготовленной из газобетона. Класс бетона и диаметр арматуры для заполнения опалубки подбирают с учетом проектных нагрузок и особенностей региона, где проводят строительство.
Армированные перемычки из газобетона изготавливают следующим образом — инструкция:
Отмеряем нужную длину перемычки.
Собираем и склеиваем блоки между собой; ждем, когда высохнут.
В проем, где будет устанавливаться перемычка, ставим подпорку, изготовленную из подсобного материала (страховка), для этой цели можно использовать обычные строительный брус и любую доску, даже необрезную. Следует помнить, что основание должно быть прочным и надежным.
Затем укладываем сверху склеенную перемычку (U–блоки). Глубина нахлеста лотка на стену из газобетона должна быть с каждой стороны не менее чем 250мм. Торцы перемычек склеиваются между собой клеем для газобетона.
Внутрь несъемной опалубки устанавливаем подготовленный арматурный каркас.
И заливаем бетонную смесь в подготовленную таким образом емкость. Нужно использовать бетон с маркой не менее, чем П3М200, т.е. фундаментный бетон.
Уплотняем бетон и выравниваем поверхность.
После набора прочности — снимаем подпорку.
Технология укрепления кладки
Основную нагрузку здания, принимает нижний ряд блоков. Чтобы максимально обезопасить от повреждений основание, принято проводить их усиление, придерживаясь рекомендаций, основанных на многолетнем опыте практикующих строителей:
- Выполните по краям изделия параллельные пазы. Воспользуйтесь штроборезом или другим удобным инструментом.
- Нарежьте болгаркой прутья необходимой длины.
- Очистите от мусора канавки.
- Уложите арматуру в пазы, скрепите сваркой или вязальным крючком в единую конструкцию. Помните, что применение сварки ослабляет металл, ухудшает прочностные характеристики. Пользуйтесь, при возможности, ручным методом крепления.
- Залейте пазы цементным раствором, аккуратно спланируйте поверхность шпателем.
У застройщиков часто возникает вопрос, как армировать основание проще – без применения сварки или вязки? Такой вариант возможен, если произвести укрепление кладочной сеткой, которая избавит от необходимости соединять элементы армирования каждого блока между собой. Облегчить работы можно, уложив сетку непосредственно в слой цемента, произведя фиксацию края. Проследив за полноценным укрытием сетки связующим раствором, вы создадите надежный армированный слой без особых физических затрат.
На возведение армирующего пояса оказывают влияние многие факторы: проект дома, качество грунта и другие
Общие сведения
Автоклавный газобетон является представителем группы легких ячеистых бетонов, получаемый в результате проведения серии сложных производственных процессов:
- Смешивание извести, кварцевого песка, гипса, цемента и воды.
- Формование готовой смеси.
- Нарезка блоков по размеру при помощи установки струнной резки.
- Автоклавная обработка изделий, позволяющая получить материал с заданными свойствами.
Газоблоки
Изделия из газобетона обладают следующими преимуществами:
- малый объемный вес (400–600 кг/м3), что позволяет снизить нагрузку на фундамент здания;
- по своей экологичности, изделия из пористых бетонов не уступают древесине, но в отличие от нее не подвержены гниению;
- оптимальный размер блоков позволяет в несколько раз увеличить скорость кладки и значительно снизить трудоемкость процесса;
- малая толщина швов (до 3 мм) — кладку ведут на специальном клеевом составе;
- низкая теплопроводность;
- морозостойкость F25 и выше;
- хорошая звукоизоляция (Rw = 43–58 дБ);
- высокая термостойкость (до 1000 °С);
- паропроницаемость;
- простота обработки — резку материала можно производить обычной ножовкой по дереву.
Изделия из газобетона
Недостатки:
- Высокое водопоглощение, что затрудняет проведение отделочных работ, связанных с мокрыми процессами (быстрое высыхание поверхности — возникновение трещин).
- Низкая устойчивость к механическим нагрузкам. Даже небольшая осадка фундамента способна вызвать образование трещин на фасаде здания.
Одним из способов защиты конструкций из пористых материалов от названных выше дефектов является армирование газобетонных блоков.
Насколько этот процесс эффективен и какие способы усиления существуют в современном строительстве, будет рассмотрено ниже в этой публикации. А для того, чтобы наглядней представить, как армировать газобетон, и понять, какие могут возникнуть неожиданности в момент выполнения работ, рекомендуем посмотреть видео в этой статье.
Армирование перегородок и стен
Для предотвращения образования трещин необходимо не отступать от рекомендуемой технологии монтажа стен, в том числе:
- обязательно оборудовать армированный ленточный фундамент в соответствии со строительными нормами и глубиной заложения ниже уровня промерзания грунта;
- строго выдержать горизонтальность рядов стен из блоков газобетонных,
- армировать (усиливать) кладку каждые два-три ряда по высоте;
- оборудовать монолитные железобетонные перемычки над проемами,
- грамотно выполнить монолитный железобетонный пояс по всем несущим стенам под плитами перекрытия и покрытия.
Согласно технологической карте на строительство и армирование газоблочных стен из изделий марки Ø 500 — Ø 600, усиление рекомендуется выполнять через каждые три ряда по высоте (для блоков h 250).
Рекомендуемая схема армирования
Армирование стержнями
Технология армирования конструкций стен из газоблока отличается от изложенной в СНиП 3.03.01-87 и обусловлена тем, что толщина клеевого шва для газобетона должна составлять не более 3 мм. В то время как для кладки из камней правильной формы толщина горизонтального шва составляет не более 12 мм (при армировании кладки – не более 16).

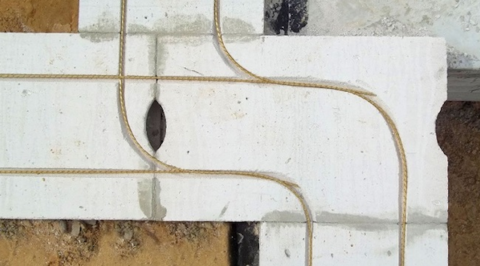

Закругление арматуры Ø 8 в углах
Для укладки стержней в стенах толщиной более 200 мм, отступив от краев блока — 60, с помощью штрабореза делают две штрабы 25х25. Отличие от армирования конструкций из других штучных материалов – допускается не использовать поперечные стержни: на углах штробы нарезают с закруглением, арматура Ø8 в закруглениях гнется по месту.
Нахлест арматуры в узлах сопряжения.
Перед укладкой арматуры, борозды очищают от пыли, увлажняют, заполняют клеем, который должен закрывать арматуру полностью – это обязательное условие для предотвращения коррозии металла. Перед укладкой следующего ряда все неровности предыдущего должны быть зачищены и зашлифованы.
Упрощенный вариант армирования узлов сопряжения
Перед укладкой арматуры, борозды очищают от пыли, увлажняют, заполняют клеем, который должен закрывать арматуру полностью – это обязательное условие для предотвращения коррозии металла. Перед укладкой следующего ряда все неровности предыдущего должны быть зачищены и зашлифованы.
Заполнение борозд клеем
В технических решениях рекомендуют армировать кладку под оконными проемами арматурой класса АIII Ø 6-8 мм, заводя ее на 50 см за пределы оконного проема. Армирование производится вышеуказанным способом: стержни укладываются в штрабы, заполненные клеем.
Выполнение стыков арматуры в соответствии с СНиП 3.03.01-87
Видео: Армирование стен из газобетона:

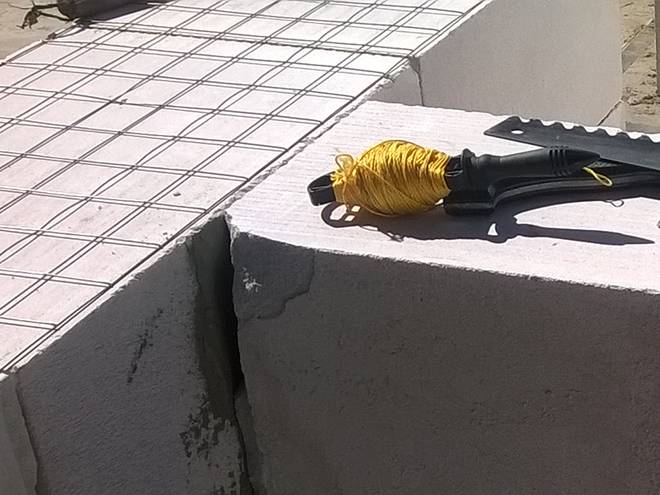

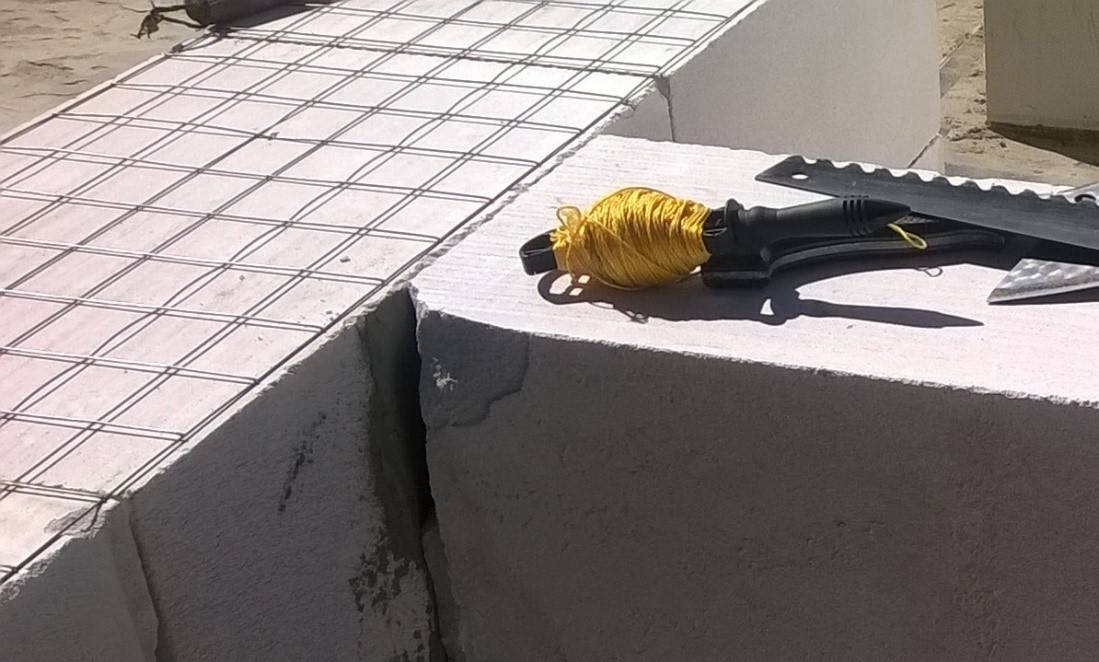

Армирование сеткой
Есть мнение, что усиление может выполняться армировочной сеткой. Обязательным условием для подбора сетки является ограничение толщины клеевого шва, необходимость защиты металла от коррозии и обеспечение хорошей теплоизоляции вдоль поперечной арматуры (отсутствие «мостиков холода»).
Предлагается применять сетку из арматурной проволоки с ячейками 5х5 см или стеклопластиковую армировочную сетку. Укладывать ее рекомендуют на расстоянии 5 см от внешней грани наружной стены.
Следует учесть, что диаметр стержней армировочной сетки 3 мм и выше повлечет увеличение толщины горизонтальных швов: сетка укладывается на слой клея, сверху наносится еще один слой, затем монтируются блоки.
Усиление стен арматурной сеткой. Не предусмотрено в альбомах технических решений для армирования.
Анкеровка в местах соединения стен, перегородок
При соединении продольных и поперечных газоблочных стен встык необходимо выполнять фиксацию кладки Т-образными, Г-образными анкерами, накладками из полосовой стали δ 3 мм или металлическими скобами Ø 4-6 мм. Связи закладываются в швы через каждые два-три ряда кладки, но не менее 2х элементов на этаж.
Для крепления перегородок и стен допускается применять Т-образные анкеры или металлические скобы, которые закладываются в горизонтальные швы.
Узлы стен:

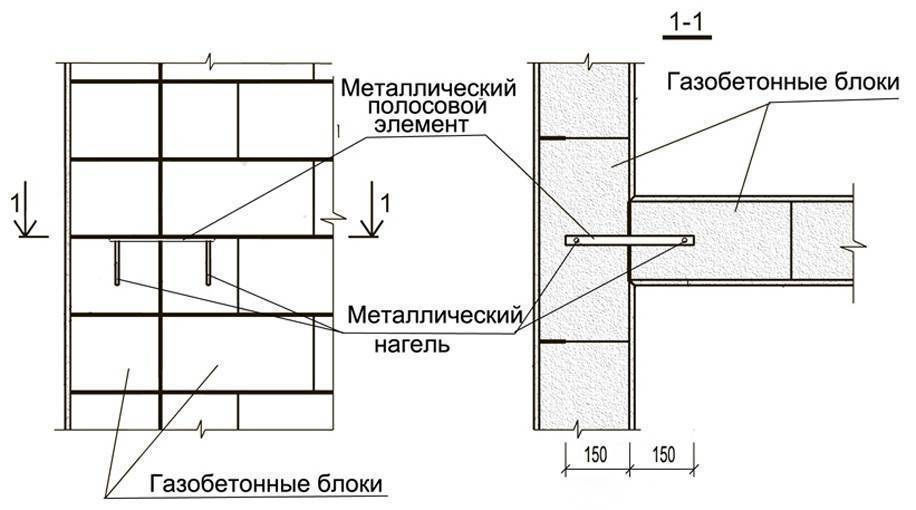

Узел 1. Крепление кладки металлическими полосовыми элементами
Узел 2. Крепление кладки стен с помощью нагелей
Требование для строительства стен из блоков! Закладные элементы изготавливаются из нержавеющей стали либо из обычной стали с антикоррозийным покрытием.
