Готовимся сделать армированный пояс под плиты – стройматериалы и инструменты
Планируя самостоятельное изготовление армопояса, предназначенного для установки панелей перекрытия, подготовьте необходимые стройматериалы:
- фанеру, строганные доски или листовой полистирол для сборки опалубки;
- портландцемент, гравий и мелкий песок для изготовления бетонной смеси;
- стальную арматуру и вязальную проволоку для сборки силового каркаса;
- полиэтиленовую пленку для герметизации опалубочной конструкции;
- крепежные изделия (саморезы, шурупы, гвозди) для сборки опалубки.
Количество материалов определяется на основании проектной документации.
Для выполнения работ также потребуется специальное оборудование и инструменты:
- бетономешалка, облегчающая подготовку большого объема бетонной смеси;
- болгарка с кругом по металлу, используемые для резки стальной арматуры;
- ручной крючок для вязки арматуры или полуавтоматическое приспособление;
- строительный уровень и отвес, необходимые при выполнении замеров.
При использовании арматурных прутков, имеющих увеличенный диаметр, потребуется также приспособление для гибки.
Крепление стропил к балкам перекрытия
Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.
К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача — сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.
К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.
Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок
С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:
Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.
Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.
Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.
Еще один вид крепления стропильных ног к балкам — болтовое:
- Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
- Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
- Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
- Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта — сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
- Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.
По окончанию крепления обязательно проверяем прочность всех соединений.
Стоимость
У монтажных компаний, стоимость монтажа мауэрлата зависит от высоты отметки для проведения работ, вида материала из которого изготовлен мауэрлат, основание для установки мауэрлата и ещё от многих других факторов. Средняя цена монтажа мауэрлата одного погонного метра – от 450 до 800 рублей.
Стоимость 1м3 деревянного бруса начинается от 5000 рублей. Цена бруса зависит от типа дерева, из которого он изготовлен, а также от его площади.
На этом всё. В заключении хотелось бы также подметить, что для того, чтобы крыша хорошо выполняла свои функции, следует тщательно выполнять все требования для крепления мауэрлата, а еще лучше – обратиться к специалистам.
Крепление бруса на анкера и дюбеля
Одним из легких способов фиксации бруса к стене без армопояса является установка его на дюбеля или анкеры. Однако для газосиликата он малоприменим. Учитывая, что материал обладает повышенной хрупкостью, следует быть готовым к появлению трещины или скола при затяжке крепежного элемента. Это говорит о необходимости правильного подбора соединительных деталей.
Сегодня потребителям предоставляется большой выбор крепежных элементов, которые рассчитаны для газобетона. Однако разница в креплении мебели и мауэрлата к стенам б армопояса очевидна
Поскольку брус является несущим элементом стропильной системы, к его монтажу важно подойти основательно.
Удерживающие свойства газосиликатных блоков незначительны, поэтому следует выбирать анкера большой длины – от 30 до 50 см. Это позволит с учетом толщины мауэрлата надежно закрепить его на стене. Однако такие анкера стоят сравнительно дорого. Это тоже следует учесть.
Устанавливают мауэрлат на стену без армопояса в такой последовательности:
- Надежно гидроизолировать брус. Для этого выбранный материал укладывают на газосиликат. Так исключают возможность образования очага сырости между верхним рядом стены и деревянным брусом. Лучше выбрать качественный рубероид. Он должен закрывать весь торец стены.
- Укладка мауэрлата. Брус монтируют в соответствии с проектными данными. Затем его необходимо выровнять.
- Разметка бруса. В процессе отмечают точки установки стропильных ног. Анкеры можно располагать в произвольном порядке, повторяя промежуток межу стропилами.
- Затем в дрель вставляют перьевое сверло, а в мауэрлате выполняют сквозные отверстия. Опилки лучше сметать сразу, в процессе образования. Так они не будут засорять канал.
- Затем используют перфоратор, оснащенный сверлом на 12 мм. Через отверстия в мауэрлате в стене просверливают каналы для анкеров.
- После сверления отверстий в них необходимо поместить крепежные элементы. Затем их забивают молотком до упора шайбы в мауэрлат.
- Напоследок ключом затягивают анкера, прижимая мауэрлат к стене без армопояса.
Такое соединение идеально подходит для бетонных стен. В случае с газосиликатом даже при длинных анкерах этот способ крепления мауэрлата без армопояса остается под вопросом.
Часто брус не имеет достаточной длины, чтобы уложить его на всю стену без армопояса одним элементом. В этом случае прибегают к сращиванию нескольких отрезков. Плотники с большим стажем могут создавать надежные соединения замкового типа. Однако для профессионала достаточно выполнить соединительный узел «вполдерева». Обязательно установить крепежные детали. Обычно выбирают анкеры или шпильки.
Аналогичным является и крепление по углам, в которых стыкуются брусья соседних стен без армопояса. Для них выбирают замковое соединение с затяжкой определенным видом крепежа. Кроме того, соединить все элементы мауэрлата в жесткую основу для стропильной системы получится при помощи скоб.
Как залить армопояс под мауэрлат ↑
Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.
Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:
- цемент М400 – 1 ч.;
- мытый песок – 3 ч.;
- щебень – 3 ч.
Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.
На что нужно обратить внимание при заливке бетона?
Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки
Их удаляют либо проштыковав бетонную смесь арматурой или провибрировав ее с шагом около 1 м.
Во-вторых, на важность увлажнения бетона. Не все знают, что за счет этой процедуры повышается прочность бетона
Рекомендуется проводить увлажнение ежедневно.
Зачем собирать мауэрлат для газобетонного дома
Чтобы убедиться в том – а нужен ли на самом деле мауэрлат, следует вспомнить о нагрузках, которые испытывают стены в точках сопряжения с кровлей. Для этого достаточно вспомнить популярный фразеологизмы со словом «крыша». Итак, крыша может:
- «Поехать» – означает нагрузку на срез. Из-за подвижки грунта, из-за разновеликого веса кровельных элементов конструкция может сдвинуться в сторону.
- Сложиться – распорная нагрузка. Скатная стропильная конструкция выдавливает стены наружу.
- Крышу может сорвать – ветровая нагрузка. Шатер обладает большой парусностью, пытается взмыть вверх.
- Рухнуть – вертикальная нагрузка, вызванная силой тяжести. Воздействие многократно возрастает зимой, когда на кровле скапливаются десятки кубометров снега.
Таким образом, крыша – та часть дома, которая подвергается самых мощным нагрузкам. Возникает проблема, требующая решения: требуется надежно закрепить шатер, скатную конструкцию на торце стены.
Дом из какого материала Вам нравится больше всего?
Дом из бруса
23.49%
Дом из кирпича
17.51%
Бревенчатый дом
13.6%
Дом из газобетонных блоков
19.97%
Дом по канадской технологии
10.82%
Дом из оцилиндрованного бревна
3.44%
Монолитный дом
3.97%
Дом из пеноблоков
3.92%
Дом из сип-панелей
3.28%
Проголосовало: 3780
Этой цели служит мауэрлат, который выполняет функцию основания, опоры стропильной системы. Его можно назвать цоколем кровли. Балки, закрепленные на стенах, принимают на себя и перераспределяет нагрузку, создаваемую стропилами. При этом все брусья жестко скреплены друг с другом, закольцованы. Вывод: мауэрлат объединяет стропильную конструкцию в единый жесткий узел.
Технология возведения армопояса
Возведение монолитной железобетонной балки по периметру дома происходит в несколько последовательных этапов.
Установка опалубки
Опалубка для армопояса обустраивается при помощи одного из способов:
- Съёмная опалубка. Выполняется при помощи досок или деревянных щитов. Такая опалубка обязательно крепится к стене. Сверху конструкция усиливается поперечными рёбрами. Все щели герметизируют, чтобы во время заливки бетон не проникал наружу.
- Опалубка из U-блоков. Применение данного способа уменьшает теплопотери дома. Бетонная балка находится внутри газобетона, что предупреждает появление «мостиков холода». Блок, выполняющий роль опалубки, укладывается на клей рёбрами верх.
Опалубка для армопояса из U-блоков Источник userapi.com

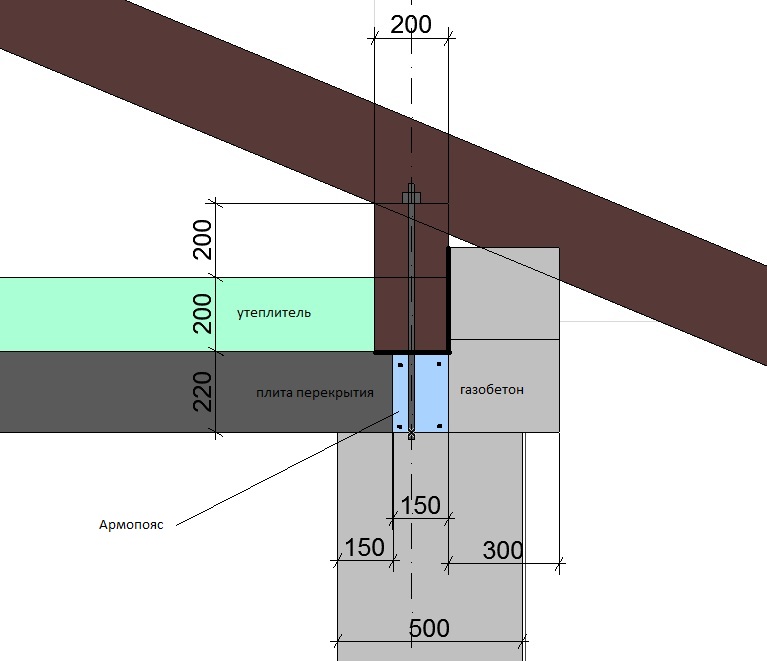

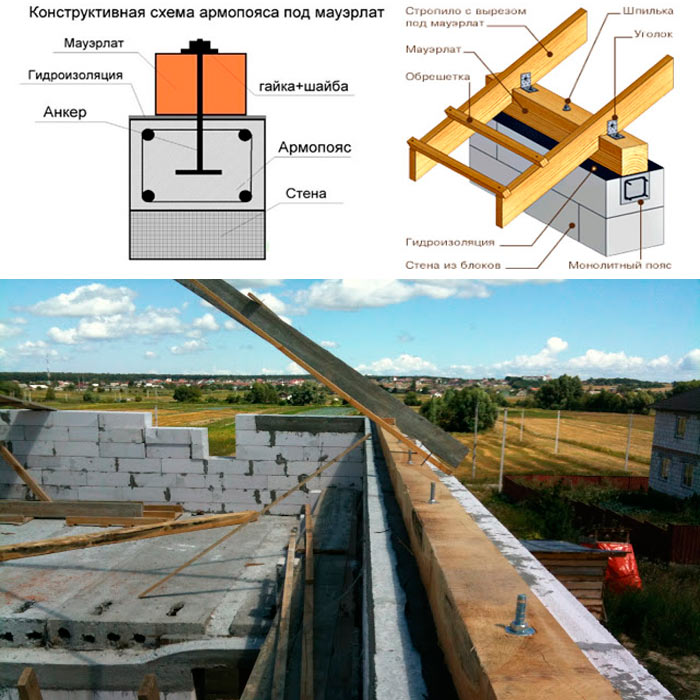

Схема армопояса под мауэрлат
Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.
Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона
Особое внимание уделите выравниванию опалубки по всем плоскостям
Для армопояса рекомендуется применять густой бетон марки М300, с последующим уплотнением вибратором. Заливка должна производится непрерывно, за один раз.
Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

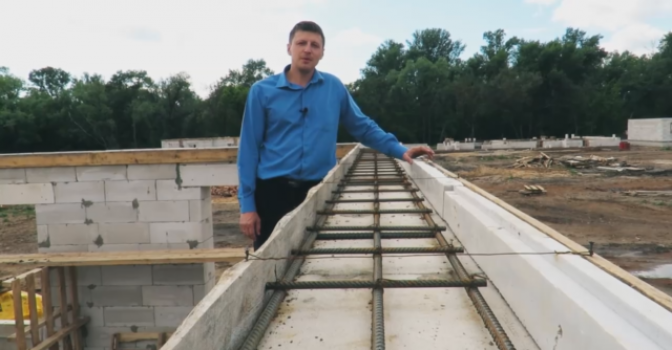

Очень советуем посмотреть видеоролик от самостройщика Константина, который в данной серии занимается армопоясом, приятного просмотра.
Изготовление армопояса для газобетона
Чем отличается газобетон от пенобетона
Сравнение кирпича и газобетона
Гидроизоляция фундамента под газоблоки
Какой марки выбрать газобетон?
Какие инструменты нужны для работы с газобетоном?
Разновидности крепежей для газобетона
Сколько стоит построить газобетонный дом?
Выбираем и сравниваем клей для кладки блоков
Источник
Утепление армопояса
Чтобы армированный пояс не стал «мостиком» холода и дабы избежать образования на нем конденсата, необходимо выполнить утепление армопояса. Поэтому монолитный или кирпичный пояс, чаще всего, выполняют не на всю ширину стены, а с отступом от ее наружной грани
Важно выдержать минимальную ширину армированного пояса, равную 20 см. для бетона и 25 см для кирпича
Получившиеся продольные ниши заполняются теплоизолирующим материалом, в качестве которых выступают перегородочные газобетонные блоки, уложенные на ложок (10см), плиты пенополистирола и другие материалы.
Армированный монолитный или кирпичный пояс наделяет строительные конструкции дома из газобетонных блоков повышенной прочностью. А для всех домочадцев он становится гарантом безопасного, длительного и счастливого проживания в новом доме.
Армопояс из кирпича
Особенности устройства мауэрлата в зависимости от типа крыши
Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:
Мауэрлат – это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов – древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
Лежень – это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
Подкосы – это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению стропил и повышению несущей способности крыши.
Стойки – это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.
Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра
Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку. Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов
Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил
Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил
В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.
Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

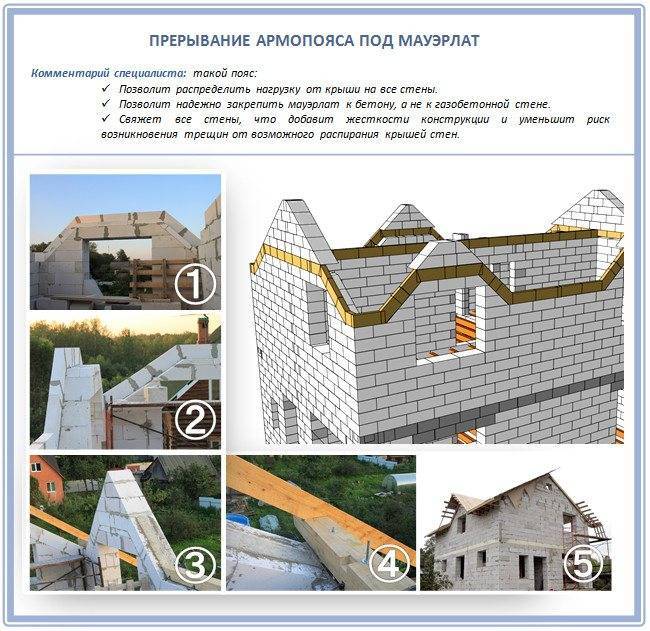

В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.
Опорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.
В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.
Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.
Брус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм.
Как залить армопояс
Задача: как залить армопояс решается на финальном этапе устройства монолитной конструкции. Для заливки можно использовать готовую покупную бетонную смесь марки М200 (В15). Другой вариант — изготовление бетона на строительной площадке. Цемент М400, песок и щебень, берутся в соотношении 1:3:5. Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешиваются
Важно, чтобы бетон в опалубку заливался непрерывно, а не частями. Чтобы удалить из смеси воздушные пузырьки, после заливки бетонную смесь следует провибрировать или интенсивно протыкать бетон по всей длине пояса обрезком арматуры.
Материалы и расчеты
От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.
Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.
В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.
Для чего нужен армопояс?
Прежде всего нужно разобраться, что такое армированный пояс и для чего его нужно делать. Армированным поясом является слой железобетона, который располагается вдоль всех внешних стен постройки полностью по всему периметру. Его задача заключается в повышении прочности несущих внешних стен из газобетона или кирпича и сохранении целостности в процессе проседания грунта. Во время строительства следует использовать несколько подобных поясов.
Первый армированный пояс также называется ростверк. В процессе его изготовления необходимо бетон залить в траншею, которая была выкопана под ленточный фундамент, высота при этом должна быть 0,3-0,4 м. Ширина ростверка будет в пределах 0,7-1,2 м. По сравнению с другими поясами, ростверк необходимо делать не только под внешними стенами, а и под внутренними капитальными из газоблоков. Первый пояс будет основным залогом прочности изготавливаемого дома, поэтому его установка является обязательной.
Второй армопояс необходимо укладывать по всему периметру постройки сверху фундаментальных блоков высотой 0,2-0,4 м. Он будет распределять нагрузку от всего дома на фундамент. В случае, если первый пояс был установлен правильно, второй можно не укреплять. Для армирования его может быть достаточно взять армирующую сетку из прутьев, которая имеет диаметр 10-12 мм. Второй пояс рекомендуется применять практически в любом процессе строительства, однако есть особые случаи, когда можно обойтись и без него.
Третий армопояс следует укладывать поверх кладки из кирпича под междуэтажные плиты перекрытия. Данный пояс будет выполнять несколько функций. Прежде всего он стягивает стенки, при этом не позволяя им расходиться и защищая от появления трещин. Помимо того, он будет распределять нагрузку на стены от плит перекрытия. Также он распределяет и воспринимает нагрузку над дверными и оконными проемами, предоставляя возможность использовать простые перемычки вместо усиленных балок.
Четвертый армопояс устанавливается под плитами перекрытия на втором этаже. Он будет выполнять такие же функции, что и третий. По периметрам он не отличается от него тоже.
Как сделать?
Не стоит думать, что сооружение армировки – прерогатива лишь высококвалифицированных и опытных мастеров. На самом деле справиться с изготовлением такой конструкции можно и без специальных знаний и богатого опыта
Важно лишь придерживаться руководства и не пренебрегать ни одним из указанных этапов работ по укреплению газобетонной кладки. Рассмотрим вкратце технологию изготовления армопояса. По ходу устройства армировки газобетонных перекрытий на блоке нужно проделать 2 штробы
От крайних участков они должны находиться на расстоянии в 60 мм. Штробы можно сделать штроборезом. Прежде чем установить металлические прутки в проделанные полости, из них нужно удалить любой мусор. Это можно сделать при помощи специального фена или щетки. После этого в штробы заливают строительный клей, устанавливают каркас. Клейкий раствор будет защищать прутья от коррозии, а также обеспечит лучшее сцепление этих деталей с блоками. Если на стенках имеются тонкие швы, то можно применить специальный металлический каркас
По ходу устройства армировки газобетонных перекрытий на блоке нужно проделать 2 штробы. От крайних участков они должны находиться на расстоянии в 60 мм. Штробы можно сделать штроборезом. Прежде чем установить металлические прутки в проделанные полости, из них нужно удалить любой мусор. Это можно сделать при помощи специального фена или щетки. После этого в штробы заливают строительный клей, устанавливают каркас. Клейкий раствор будет защищать прутья от коррозии, а также обеспечит лучшее сцепление этих деталей с блоками. Если на стенках имеются тонкие швы, то можно применить специальный металлический каркас.
Что касается армировки оконных и дверных перемычек, то здесь большинство строителей используют U-образный блок. Следует учесть, что блоки, которые станут опорами перемычки, также нужно усилить на 900 мм с двух сторон от проемов. Заранее следует изготовить сооружения из дерева в проемах. Именно на них будут опираться U-блоки. Их надо устанавливать таким образом, чтобы более толстая сторона была снаружи. Паз рекомендуется утеплить пенополистирольной плитой, закрыть внешнюю часть блоков, а потом установить каркас. После этого можно переходить к заливке цементом перемычки.
Если планируется армирование легкой крыши, то обычно достаточно сделать только рядную обработку с применением двух лент. При этом между стропилами уменьшается расстояние для лучшего распределения нагрузок. Работая с крышей, отделанной довольно тяжелой черепицей, пригодится несколько U-подобных блоков. Их укладывают на предварительно подпиленные и армированные газоблоки.
Видео
Комментарии
1 2
#13 Mikki 08.03.2019 12:58 This blog was… how do I say it? Relevant!! Finally I’ve found something which helped me. Kudos!
My site pharmacy uk: https://canadianpharmacyonli.com/
Цитировать
#12 Nora 18.02.2019 23:49 It is perfect time to make a few plans for the longer term and it’s time to be happy. I’ve learn this publish and if I could I desire to counsel you some interesting issues or suggestions. Maybe you could write subsequent articles referring to this article. I desire to learn more issues about it!
My page: canadian pharmacies online: https://canadianpharmacyonli.com/
Цитировать
#11 Tamie 14.02.2019 12:23 This design is wicked! You obviously know how to keep a reader entertained. Between your wit and your videos, I was almost moved to start my own blog (well, almost…HaHa!) Excellent job. I really enjoyed what you had to say, and more than that, how you presented it. Too cool!
Also visit my web page: canada online pharmacy: https://canadianpharmacyonli.com/
Цитировать
Цитировать
Erick 10.02.2019 05:43 Howdy would you mind letting me know which webhost you’re working with? I’ve loaded your blog in 3 different browsers and I must say this blog loads a lot faster then most. Can you recommend a good internet hosting provider at a reasonable price? Thank you, I appreciate it!
Review my web-site: canadian pharmacies online prescriptions: https://canadianpharmacyonli.com/
Цитировать
Feel free to surf to my web-site; canadian pharcharmy online: https://canadianpharmacyonli.com/
Цитировать
Edwardo 26.01.2019 15:01 Excellent article! We will be linking to this great article on our site. Keep up the good writing. Feel free to surf to my web site; canada online pharmacies: https://canadianpharmacyonli.com/
Цитировать
Leslee 24.01.2019 20:17 Hello! Someone in my Myspace group shared this site with us so I came to take a look. I’m definitely enjoying the information. I’m bookmarking and will be tweeting this to my followers! Excellent blog and terrific design. my web-site … canadian pharmacy online: https://canadianpharmacyonli.com/
Цитировать
Tory 24.01.2019 15:41 I used to be suggested this website by my cousin. I am not certain whether this publish is written by him as nobody else understand such certain approximately my problem. You are incredible! Thanks! Here is my web-site canadian pharmacy online 24: https://canadianpharmacyonli.com/
Цитировать
Katherine 22.01.2019 12:26 Asking questions are actually nice thing if you are not understanding anything fully, but this article offers good understanding even. my blog post … canada pharmacies online: https://canadianpharmacyonli.com/
Цитировать
1
2
Обновить список комментариев
Бетонный армопояс для опирания перекрытия.
Здесь мы рассмотрим нужен ли бетонный армопояс для опирания двух видов перекрытия из пустотелых бетонных плит перекрытия и перекрытия по деревянным балкам. Для деревянных балок возьмём пролёт в 4 метра, а для бетонных плит традиционный 6 метровый пролёт под ПБ 63-12-10. Для того что бы понять достаточно ли будет прочности стены из газобетонного блока для опирания перекрытия и всех остальных нагрузок нам нужно будет рассчитать нагрузку на сминаемую часть стены (площадь опирания). И так что нам дано:
Вес плиты перекрытия ПБ 63-12-10 составляет 2350 кг.
Площадь эксплуатируемого перекрытия 7,2 м² с нормативной распределённой нагрузкой 400 кг на м.кв., соответственно на всю плиту нагрузка составит 2880 кг.
Общая нагрузка сминаемую часть стены составит 5230 кг, давайте во избежание погрешности в расчётах округлим и увеличим нагрузку до 6000 кг.
Опирание на стену будет по 14 см с каждой стороны, площадь опирания с одной стороны составит 1680 см², соответственно нагрузка на стену будет равна 1,79 кг/см² (0,175 МПа), давайте опять округлим в большую сторону пусть будет 0,2 МПа.
Кладка из газобетонных блоков плотностью D500 классом по прочности В2,5 на тонкослойный клей в соответствии с СТО НААГ 3.1–2013 Таблица 9.1 обладает сопротивлением сжатию, то есть несущей способностью в 1 МПа, что в пять раз превышает даже наши завышенные показатели при расчёте. Вывод, для опирания плиты перекрытия в устройстве бетонного армопояса нет необходимости.
Подготовка бруса для мауэрлата
Для мауэрлата используют преимущественно древесину хвойных пород: внутри нее скапливается меньше влаги. Перед установкой брус следует обработать антисептическими и пирозащитными химическими соединениями.
Рекомендуем к прочтению
Для чего нужен мауэрлат в доме из газобетона
Подробнее
Требования к геометрическим параметрам:
для изготовления мауэрлата предпочтительно брать брус сечением 100 х 150 мм. Допускаются и несколько большие сечения. Минимальная допустимая высота бруса – 100 мм.
При подборе древесины под мауэрлат лучше использовать брус, поперечник которого равен удвоенному сечению стропильных ног.
Укладка и крепление мауэрлата к бетонному обвязочному поясу
Поверхность армопояса после отвердения следует прогрунтовать. Перед укладкой бруса по всей длине обвязочного контура укладывается гидроизоляция. Можно нанести мастику – это модный сейчас способ, номенклатура предлагаемых смесей очень высока. Но обычно оказывается достаточным уложить слой рубероида.
Цель операции – максимально предотвратить скопление влаги между цементной поверхностью и древесиной подстропильного основания. Из-за различий структуры и большой разницы внутренних температур в этих материалах, при прямом касании между ними оседает вода.
Если брус крепится проволочными петлями, сложностей в работе не возникает.
- Мауэрлат обвивается проволокой с двух сторон.
- Затем ее концы скручивают.
- В образовавшуюся слабину вставляют рычаг – хоть отвертку, и проворачивая ее, добиваются плотного прилегания.
В случае, когда брус требуется посадить на шпильки или анкера, вмурованные в бетон, могут возникнуть ошибки. Чтобы оси отверстий и штырей совпадали, пользуются рядом хитрых приемов.
Один из них – предварительный монтаж мауэрлата:
- Еще на этапе укладки арматуры брус просверливают в заданных местах и вворачивают в него штыри.
- Получившийся узел устанавливают на арматуру и нижнюю часть шпилек фиксируют. Если планируется основания штырей закрепить в донной части блока, делают разметку. Затем, после изготовления полуотверстий, окончательно закрепляют. Главное: операцию проводят, не снимая крепеж с бруса.
- После фиксации шпилек (анкеров) брус снимают.
Таким путем удается добиться наибольшей точности при совмещении осей отверстий в мауэрлате и армопоясе.
Собранный мауэрлат в итоге должен представлять собой единый узел со стропильной частью, намертво прикрученный к армопоясу. Если брусья коротки, их сращивают. Отдельные части соединяют в замок. Существуют различные виды стыков:
- в лапу,
- в полдерева,
- в четверть.
В любом случае, место сочленения при окончательном креплении прикручивают к бетонному основанию пояса.
В углах мауэрлат также жестко фиксируют. Сочленяемые детали скручивают проволокой, свинчивают шпильками, саморезами или скрепляют скобами.
Утепление армопояса
В первую очередь, в утеплении нуждается железобетонный контур, собранный с помощью опалубки без термоизоляции.
Если пояс установлен в одной плоскости с покрытием (перекрытиями) уплотняются зазоры между торцами плит (балок) и бетонной лентой.
Для термоизоляции применяют материалы, которые устойчивы к влаге. Желательно устанавливать утеплители, не поддерживающие горение.
Облицовка стены маскирующая обвязочный контур
Если мауэрлат изготавливался на основе лоточных блоков, дополнительного декорирования поверхности проводить не следует. Это касается и случая, когда в опалубку были вставлены лицевые блоки перед заливкой мауэрлата.
Для декорирования поверхности железобетонного контура используют доборные блоки или тонкостенные перегородочные. При их установке желательно оставлять сантиметровый зазор перед утеплителем: вентиляция внутри простенка будет способствовать своевременному удалению конденсата. Это правило окажется особо полезным, когда в качестве утеплителя применяют минеральную вату.
После отделки операцию по укладке армопояса под кровлю в доме из газобетона можно считать завершенной. Работа, конечно, ответственная, требует тщательности при выполнении. Заливка бетона сопряжена со значительными трудозатрами. Однако издержки невелики на фоне десятков преимуществ, которые возникают при строительстве дома из газобетона.
