Устройство армопояса при строительстве газобетонного дома

Выбор арматуры для армирования

Для создания армокаркаса для пояса подходят следующие классы арматуры:

1. Горячекатаная арматура А1 (А240), изготовленная из Ст.3, диаметр которой от 6 до 10 мм. Поставляется в виде бухт, если поперечное сечение менее 12 мм, и в прутках. Применяется только для поперечного армирования.
2. Легированная горячекатаная А500С и А3 (А400). Отличается высокими прочностными свойствами и оптимальным уровнем пластичности. Поставляется в виде прутков с диаметрами от 6 до 40 мм. Используется для продольного армирования, но также  может использоваться и для поперечного.
3. Стеклопластиковая арматура (АСП). Состоит из стекловолокон, связанных смолами. Обладают прочностью в 2,5 раз превышающую стальные аналоги с таким же поперечным сечением.
4. Базальтопластиковая (АБП). В качестве основного материала применены базальтовые волокна. Обладает высокой антикоррозионной стойкостью и устойчивостью к агрессивным средам.

Внешний вид арматуры А1 ( А240) и А500С.

Внешний вид композитной арматуры.

В качестве соединителей для арматуры применяют металлическую вязальную проволоку, а также можно вязать арматуру на пластиковые хомуты стяжки.

Выбор арматурных элементов проводится на основе готового проекта здания

Важно учитывать не только технические характеристики объекта, но и условия его эксплуатации. Длина арматуры должна быть такой, чтобы вдоль стен здания стыков не было совсем либо минимальное их количество

Также важно соблюдать строительные нормы и правила, чтобы здание было прочным и долговечным.

При выборе материалов нужно учитывать следующие рекомендации:

1. Расход арматуры на 1 м3 бетона составлять от 0,4% до 3,1% от общего его объёма.

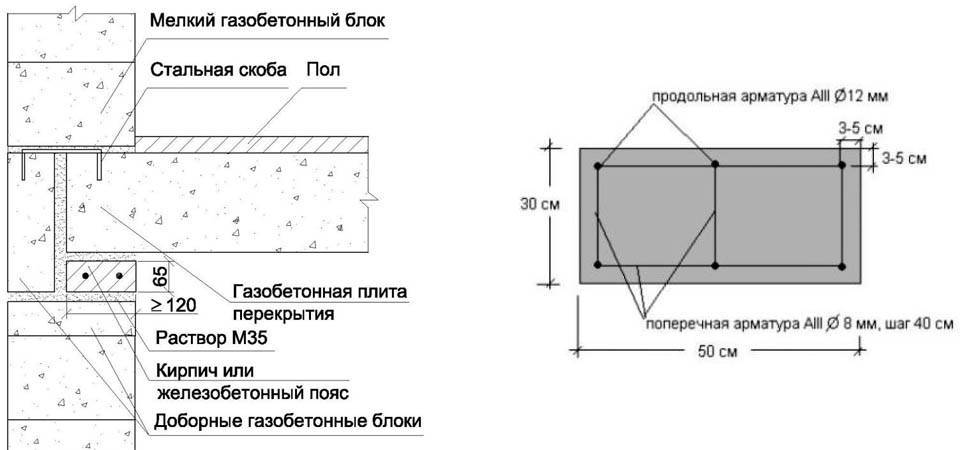

2. Для продольных элементов следует выбирать прутки с диаметром от 10 до 14 мм, а поперечных – от 6 до 8 мм.
3. Минимальный промежуток между продольными элементами каркаса нижнего ряда должен составлять 26 мм, а верхнего – 35 мм.
4. При ширине пояса более 15 см необходима укладка минимум 2-х продольных элементов в ряду.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Для чего нужен армопояс для стен из газобетона

Главная функция армированной металлическим или композитным каркасом бетонной балки, базирующейся на обрезе газобетонных стен, заключается в восприятии неравномерно воздействующих сверху точечных и линейных нагрузок — от стропил, плит или балок перекрытия.

Она закольцована по всему периметру стен и называется поясом — с обозначающими функциональность прилагательными:

• распределительный;
• сейсмический;
• армирующий.

Суть его от названия не меняется – эта конструкция нивелирует чрезмерные сжимающие, растягивающие и распорные нагрузки, обеспечивая стенам наиболее жёсткую связь.

Виды армопоясов

Существует несколько способов формирования армопоясов, которые зависят от применяемого материала — и это не только заливаемый по съёмной опалубке железобетон:

Пояс из кирпича и арматуры. Уж если из полнотелого глиняного кирпича можно возводить ленточные фундаменты, то та же лента из кирпича, выложенная поверх газоблочной кладки, может не хуже работать и в качестве распределительного пояса. Выбор такого варианта чаще обусловлен конструкцией кровли, и очень удобен для замоноличивания в стены концов деревянных балок. Высота пояса состоит не менее чем из 4-х рядов кирпича

В каждом ряду обязательно закладывается стальная сетка или толстая проволока – это важно, так как просто кирпичная кладка исполнить роль армопояса не сможет!

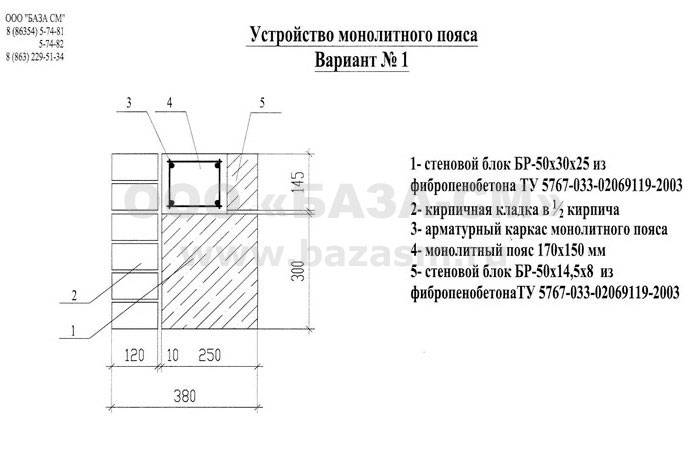

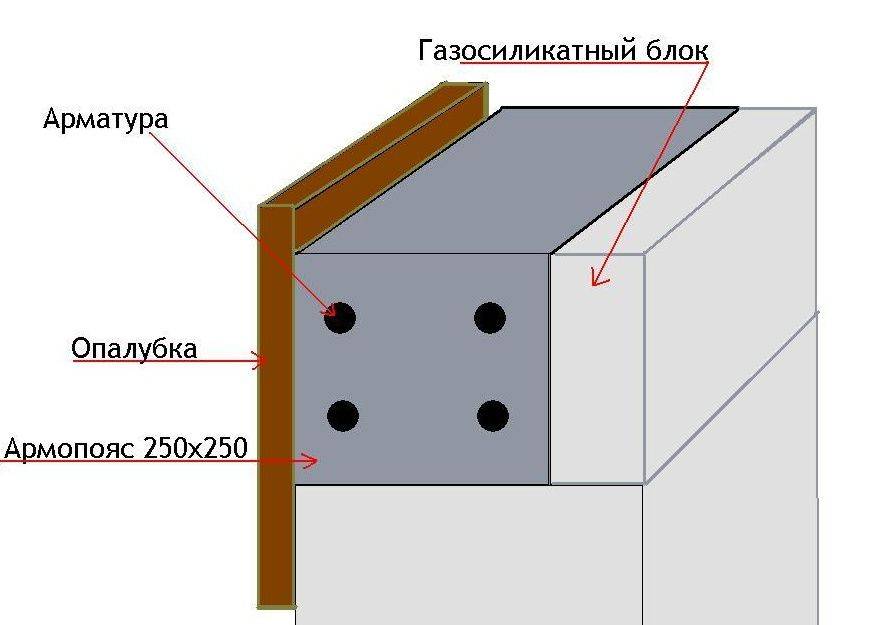

Пояс из армированного бетона, выполняемый по съёмной опалубке. От обычного армошва, в котором в кладочный раствор закладывается всего один ряд арматурной сетки, железобетонный пояс отличается:

1. высотой (не менее 150 мм);
2. объёмным армированием (каркас делается в двух уровнях);
3. классом прочности используемого бетона (минимум В15).

• Железобетон плюс газобетонные U-блоки. Здесь армопояс не полностью железобетонный, так как формируется в канале, образуемом рядом предварительно смонтированных лотковых блоков из газобетона. Они исполняют роль недемонтируемой опалубки, и обеспечивают стенам не только эстетичный внешний вид, но и защищают монолит с его более высоким коэффициентом теплопроводности от промерзания. По этой же технологии монтируются монолитные перемычки в оконных и больших дверных пролётах.
• Железобетон плюс перегородочные блоки. Эта конструкция отличается от предыдущего варианта только тем, что вместо лотковых блоков заводского или самостоятельного изготовления роль стенок несъёмной опалубки играют перегородочные блоки. Будучи смонтированными параллельно вдоль внешней и внутренней грани кладки, они тоже образуют полость, куда укладывается каркас и заливается бетон. У этой опалубки нет донышка, поэтому сечение формируемой балки получается выше.

Вариант с использованием перегородочных газоблоков для сборки опалубки под армопояс наиболее востребован, так как является наиболее экономичным – не надо покупать U-блоки, которые в 5-6 раз дороже обычных, и не придётся тратиться на покупку пиломатериала.

Однако сборно-монолитными перемычками можно перекрыть пролёты длиной не более 3 м. В таких случаях (в том числе, когда перемычка опирается на узкий простенок) пояса формируют традиционно – по демонтируемой опалубке. На объекте способы заливки армопоясов могут комбинироваться не только на разных стенах, но и на одной и той же конструкции.

Как сделать армопояс по газобетону?

Для этого нужно купить доборные блоки толщиной 10 см. С наружной стороны дома укладываются блоки с помощью клея, затем из экструдированного полистирола или из минеральной ваты устраивается тепловой контур. Затем изнутри дома ставятся блоки толщиной 5 см или опалубка в виде фанеры. В итоге получается самодельный блок, внутрь которого укладывается арматура для армопояса, от 8 до 12 диаметра.

Укладывается она в виде прямоугольника, при этом вяжутся рамки — сверху и снизу по два прута. На любом рынке можно приобрести специальные крепёжные звездочки, которые используются в работе. Это делается для того, чтобы арматура лежала не на самом блоке, а находилась в воздухе — создаётся так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

После этого заливается бетон, тщательно разравнивается и получается готовый армопояс под плиты перекрытия. Более подробное описание можно посмотреть на видео, также на фото изображены чертежи, схемы и пошаговая инструкция по изготовлению конструкции.

Если внимательно присмотреться, по всему периметру видны шпильки, к которым впоследствии будут крепиться перекрытия для того, чтобы крыша держалась максимально ровно и не смещалась в стороны. Длина шпилек зависит от толщины перекрытия. Как правило, берутся метровые элементы и перерезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Вероятно, многим знакома картина, когда бетон заливается из рукава — специального бетонного насоса, подающего материал к нужному месту. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто-напросто разлететься. Поэтому зачастую приходится использовать ручной труд, каким бы тяжелым он не был.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку. Если она предполагается не слишком большой, можно сэкономить. Объём конструкции можно сделать меньшим, но не за счёт его сужения, а путём уменьшения толщины

Опытные мастера знают, как грамотно вычислить размеры армопояса и уменьшить затраты на его изготовление, при этом не теряя качества всей конструкции, что очень важно

Что касается заливки, есть ещё один важный совет. Данный процесс следует производить единоразово, а не за несколько заходов. Если это невозможно, то предварительно рекомендуется устанавливать специальные деревянные перемычки. Когда приходит время для заливки новой части, перекрытие удаляется, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

В конце укладки нужно произвести уплотнение бетонной смеси для исключения пустот. Для этого берут кусок арматуры и протыкают им бетон. Если работы производятся летом, при высокой температуре, то армопояс под мауэрлат рекомендуется накрывать полиэтиленом для того, чтобы влага не испарялась и на поверхности не образовывались трещины.

Если все процессы выполнены правильно, то буквально через 3 дня конструкция будет готова, и можно приступать к дальнейшим монтажным и строительным работам.

Два способа заливки армопояса

Есть два совершенно различных метода заливки армирующего пояса, каждый из них имеет свои сильные и слабые стороны.

Метод заливки армопояса
Краткое описание, преимущества и проблемы

В специальные U-блоки

Одновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса

Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах

Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.

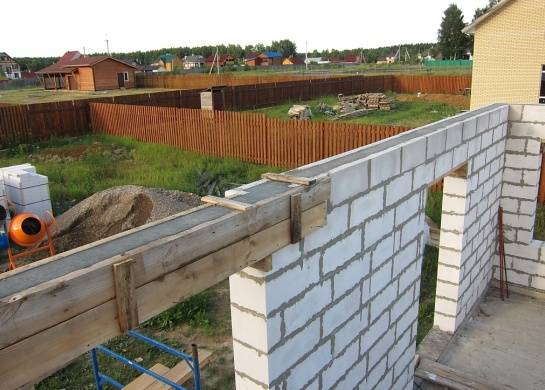

В деревянную опалубку

Традиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.

U-образные газобетонные блоки

Для изготовления армопояса требуется строительная арматура периодического профиля диаметром 6–8 мм, мягкая железная проволока и бетон.

Арматура строительная

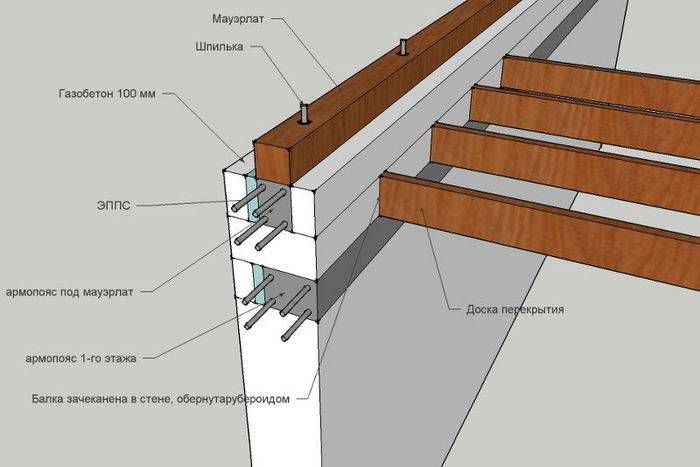

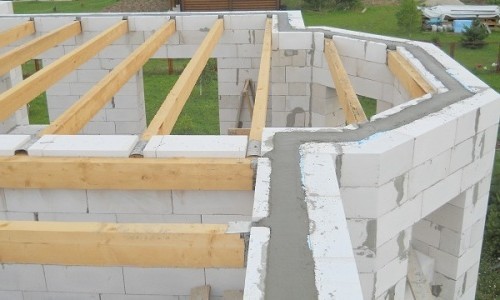

Армопояс под перекрытие и мауэрлат

Междуэтажные и мауэрлатные (подстропильные) армопояса необходимы для всех видов несущих стен, выполняемых из хрупких блоков. Локальные нагрузки на керамзитобетонные, пено- и газобетонные блоки приводят к их местным разрушениям. Чтобы исключить возможность деформаций и разрушений стен от точечных усилий от балок или плит междуэтажных перекрытий, выполняют армопояса в каждом ярусе. В результате нагрузка распределяется на блоки равномерно по всему периметру несущей стены, одновременно периметр получает пространственную жесткость.

Стены из арболитовых блоков можно вести без армопоясов при условии толщины стен от 300 мм достаточной прочности на сжатие примененных блоков из арболита – от марки В2,5.

Необходимость мауэрлатного армопояса для стен из легких блоков вызвана тем, что мауэрлат нужно крепить к несущим стенам анкерами. Анкерное крепление в ячеистые блоки выполнить сложно и не всегда возможно, а монолитный пояс будет надежно держать анкеры и мауэрлат (подстропильный брус, на который опирается вся стропильная система). Газоблоки, пеноблоки и керамзитобетонные блоки держать анкера не смогут, и усилия, возникающие от ветровой нагрузки, могут привести к разрушениям – скатную крышу при сильном ветре может сорвать, в прямом смысле. Если стены выстроены из кирпича, армопояс (сейсмопояс) верхнего яруса назначается только из соображений пространственной жесткости здания.

Для фундамента, выполненного из сборного железобетона (ФБС), армопояса устраивают под подошвой и на уровне обреза фундамента. При пучениях и просадках грунтов основания сборный фундамент будет работать более, как монолитная конструкция. Ленты, выполненные из бутобетона, требуют усиления армопоясом как минимум одним, в уровне подошвы. Ленточные фундаменты из бутобетона экономичны и имеют некоторую пластичность, но у них нет стойкости к грунтовым подвижкам. Монолитные железобетонные ленты являются цельной рамной конструкцией, и в армопоясах не нуждаются. Так же, как и монолитная плита.

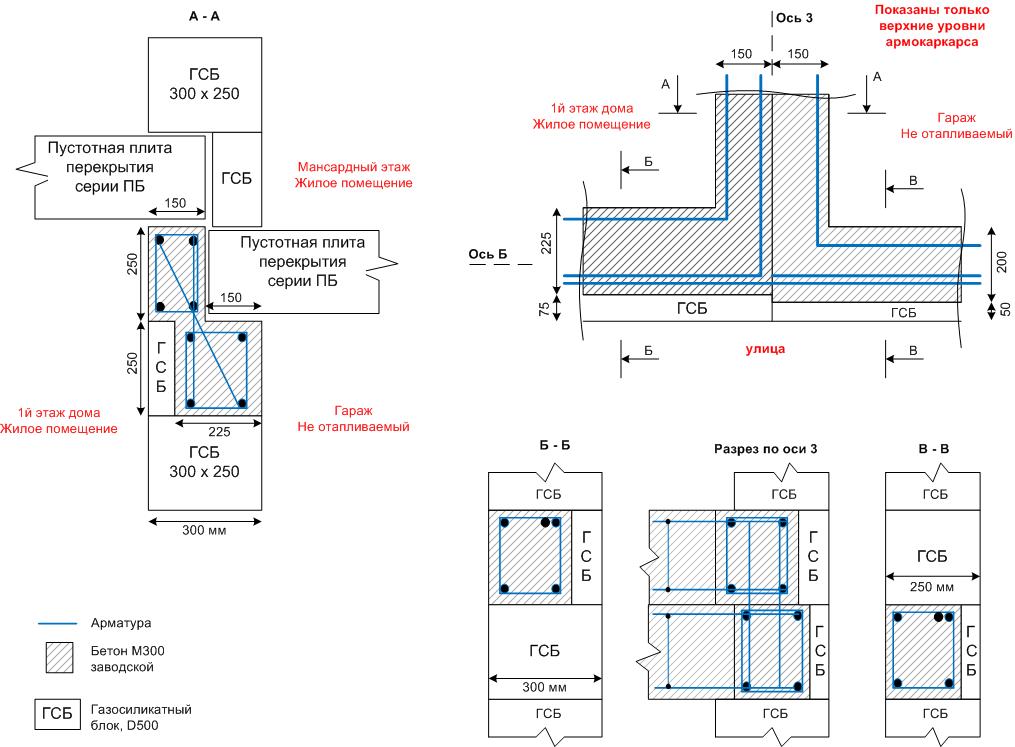

Междуэтажные перекрытия, под которые необходимы армопояса

Обязательно устраивать армопояс в уровне перекрытия из железобетонных плит, пустотных и ребристых, в случае их опирания на несущие стены из керамзитобетона, газобетона и пенобетона.

Для опирания монолитной плиты перекрытия армопояс не нужен, так как в этом случае передача нагрузок от перекрытия равномерна, а конструкция цельная и уже имеет пространственную жесткость.

Армопояс в домах из газобетона

Блоки из газобетона, при всех своих достоинствах, не работают на изгибающие и стягивающие нагрузки, обладают низкой прочностью. Армированный пояс берёт на себя эти усилия.

Когда нужно его делать

Рекомендуется монтировать армированные пояса для стен из газобетонных блоков в следующих случаях:

По ленточному фундаменту из готовых бетонных блоков или при увеличении высоты цоколя кирпичной кладкой. Такая конструкция даёт просадку при изменении физических свойств грунтов (обводнённость, пучение), на которые опирается. Армированный пояс поможет распределить возникающие усилия равномерно на весь фундамент, предотвратить наклон и изгиб несущих стен каркаса.

Сплошной замкнутый монолитный пояс по газобетону под перекрытия монтируется вверху несущих стен каждого этажа. По строительным правилам не допускается монтировать железобетонные плиты или деревянные балки непосредственно на газобетонные блоки. Они не выдерживают точечных и изгибающих нагрузок от перекрытий.

Для их восприятия и распределения по поверхности стены обязательно нужна армированная балка. В зависимости от нагрузок, пояс может быть сплошным и непрерывным вдоль всех стен каркаса или только под несущими, проёмами. Армированный пояс рекомендуется возводить даже под перегородки. Это поможет придать дополнительную жёсткость каркасу здания.

Армопояс выполняет роль сейсмического, что важно при строительстве в районах с повышенной опасностью землетрясений. При возведении даже одноэтажного дома с простой крышей, мансардой обязательно нужно заливать под мауэрлат армопояс с установкой анкерных шпилек для крепления

Любые другие способы крепления мауэрлата ненадёжны, со временем ломают газобетонные блоки, расшатываются от горизонтальных усилий в основании стропил.

Эти рекомендации дают ответ на вопрос, нужен ли армопояс для одноэтажного жилого дома из газобетона. Ответ однозначный — да.

Как сделать армопояс своими руками

Пред началом строительства, если нет проекта, делаются чертежи или эскизы.

Предварительно проводится сбор нагрузок, рассчитываются необходимые геометрические размеры балки, диаметр рабочей, обвязочной арматуры

Важно определиться как, где делать каркасы, не забывая про утеплитель, подставки, а также с видом опалубки, креплением, способом приготовления бетона, его заливки

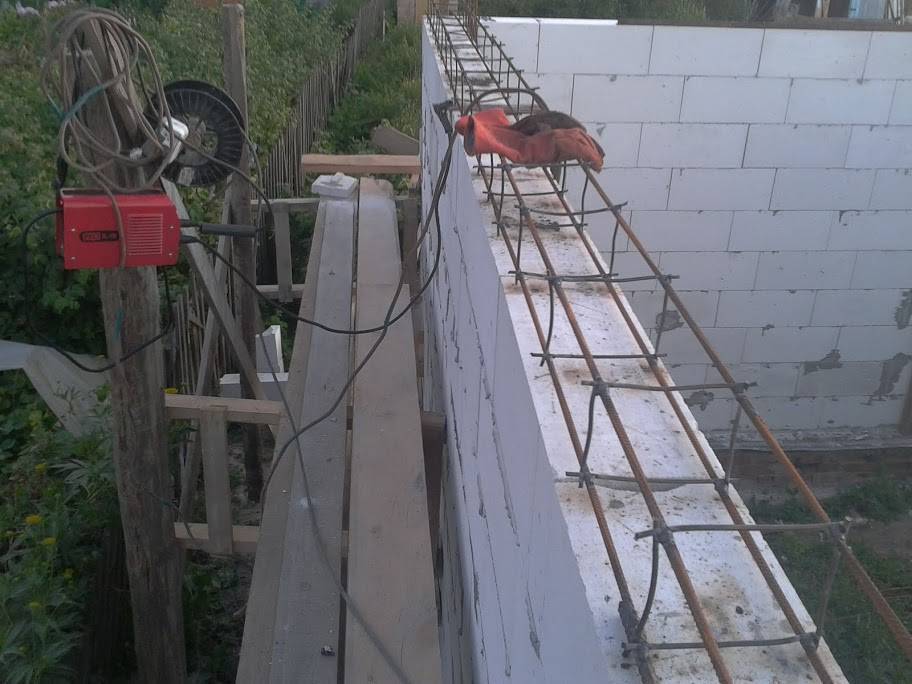

Армирование и заливка бетоном

При самостоятельном строительстве следует соблюдать технологию, придерживаться следующих советов и рекомендаций:

1. Применять заводской бетон марки В25, гравий мелкой фракции.
2. Подвижность, удобоукладываемость смеси повышают пластификаторами. Добавление воды ухудшает характеристики бетона.
3. Не надо применять вибраторы при уплотнении смеси, бетон заливается аккуратно. Стараться не повредить опалубку, сдвиг арматурного каркаса.
4. Шпильки под крепление мауэрлата устанавливаются равномерно, в одном уровне. Сверху резьба заматывается лентой для предохранения от брызг бетона.
5. Монтировать перекрытия, крепить мауэрлат допускается после полного затвердевания бетона.
6. Под все виды перекрытий нужно подкладывать гидроизоляцию толщиной 3-4 мм.
7. Заливку проводят за один приём, без образования стыка.
8. Перед укладкой бетона стенки опалубки смачиваются водой.

Работы, связанные с монтажом и заливкой армопояса, несложно сделать самостоятельно, имея 3-4 помощника. Главное – соблюдать технологию процессов монтажа. Правильно устроенный армопояс — залог длительной эксплуатации дома из газобетона.

Технология крепления мауэрлата к газобетону

Какие перекрытия лучше выбрать для дома из газобетона

Технология монолитного перекрытия — как сделать своими руками

Технология строительства дома из газобетонных блоков своими руками

Источник

Делаем надстройку мансардного этажа

Постройка мансарды, незапланированной ранее, доставит вам определенные хлопоты: тут и само строительство, и получение разрешения на него. Однако итог сполна оправдает затраченные усилия. Не смотря на некоторые временные и финансовые затраты, строительство мансарды своими руками будет выгоднее, нежели приобретение отдельного дома или квартиры.

Важно: до того, как делать мансарду на старый дом, в котором она не была запланирована, необходимо предварительно выяснить, возможно ли это. Пристройка увеличит нагрузку на стены и фундамент дома, и для оценки их несущей способности придется вызвать специалиста, который произведет необходимые расчеты для стройки

Распространенные ошибки

Даже незначительные ошибки, допущенные при изготовлении армопояса на стенах, возведенных из легких блоков способны привести к их разрушению. Как правило, больше всего проблем создают себе сами застройщики, которые начинают заливку армопояса, не имея под рукой проекта и технологической карты.

А это значить, что может быть неправильно подобрана арматура или не выдержаны размеры каркаса, в результате чего конструкция получится слабой и не сможет защитить стены от разрушений под воздействием плит перекрытия или кровли.

Ключевые ошибки, которые допускают застройщики при армировании армопояса на домах, возведенных из газобетона:

1. Неправильно выбранные диаметры сечений для поперечных и продольных элементов.
2. Применение сварных соединений для арматуры, которая не предназначена для этих целей, то есть без литеры «С» в маркировке.
3. Нарушение расстояния между вертикальными и горизонтальными стержнями каркаса.
4. Нарушение уровня заливки каркаса бетоном, он оголен или покрыт слоем менее 30 мм.
5. Неправильно выполненные углы армокаркаса, имеется перекрест арматурных стержней, что недопустимо, поскольку такой метод приводит к расслоению бетона.
6. Нарушение сгиба арматуры путем ее нагрева или подпиливания места изгиба.
7. Оба метода серьёзно обессиливают арматурные стрежни, что вероятно вызовет разрушение стены под нагрузкой.
8. Нарушение порядка сгибания арматуры, класса А-III допускается сгибать только в холодном режиме на угол не выше 90 градусов, с Д изгиба = 5 Д арматуры, для обеспечения прочности. Одновременно следят за тем, чтобы свободный отгибаемый конец прутка не был меньше 12 Д арматуры. Загиб арматуры до 180 градусов снижает прочностные характеристики армопояса на 10 и более процентов.
9. Нарушение процедуры вязки во время сгиба арматуры, у которой один конец замоноличен в стене.
10. Неправильный выбор материала арматуры, применение в ее качестве недопустимых материалов: алюминиевые уголки, стальные трубы, стальные листы или металлолом. Такие строительные материалы не владеют нужными прочностными характеристиками, чтобы вынести расчетные нагрузки на растяжение/сжатие, и не смогут предохранить бетон от деформаций и трещинообразования.
11. Армирование выполнено с использованием отработанных рельсов аналогично не разрешается вследствие невысокого уровня сцепления рабочего раствора с гладкой поверхностью железа.
12. Применение алюминиевой проволоки, в создании армокаркаса запрещено, поскольку соединения бетона с алюминиевой поверхностью создает химическую реакцию, с последующим разрушением бетона.

Кроме того, приобретая нужные арматурные изделия и закладные нужно сделать визуальный осмотр товара. Стальная арматура не должна иметь отслаивающуюся ржавчину, механические повреждения. Она должна быть ровной по всей длине.

А на стеклопластиковых прутьях не должны быть дефекты в виде сколов и выпадающих волокон

Также важно обратить внимание на равномерность внешней окраски и спиральной навивки стеклопластикового изделия

Не должна застройщика радовать и низкая цена арматуры, которая скорее всего говорит о плохом качестве товара.

Где нужен армопояс?

Газобетон – сравнительно недорогой стройматериал. Необходимость в обустройстве армопоясов значительно удорожает строительство дома, но пренебрегать ими не стоит. Уменьшение количества или толщины таких линий жесткости чревато быстрым появлением трещин и снижением срока эксплуатации здания.

В основном сейсмопояс при строительстве дома из газобетона обустраивается в таких зонах:

• в фундаменте
• под межэтажным перекрытием
• под мауэрлатом

Создание армопояса обычно входит в стандартный план заливки ленточного или свайного фундаментов, верхняя часть которых состоит из прутьев и бетона.

Под фундамент из блоков или бутобетона требуется подложка. Такой армопояс изготавливается толщиной в 50 см и шире основного фундамента на 15-20 см с каждой стороны. В этом случае и при наличии цокольного этажа следующий армопояс приходится на первый ряд стеновой кладки. Строительство этих зон перераспределения нагрузки обязательно. Специалисты исключают вариант экономии за счет отсутствия нижнего пояса. Усиление цокольного элемента также не принесет значительного эффекта.

Следующая линия жесткости – армопояс на стены из газобетона. Используется при строительстве двухэтажного дома. Плиты межэтажного перекрытия крепятся к монолитному поясу. Количество и толщина прутьев арматуры зависит от веса перекрытия. Под бетонные конструкции вяжется квадрат, под деревянное перекрытие достаточно треугольника.

Завершающий слой выполняется под мауэрлат. Во время заливки по длине армопояса крепятся анкеры. Длина выступающей части шпильки должна соответствовать толщине бруса плюс место для шайбы с гайкой.

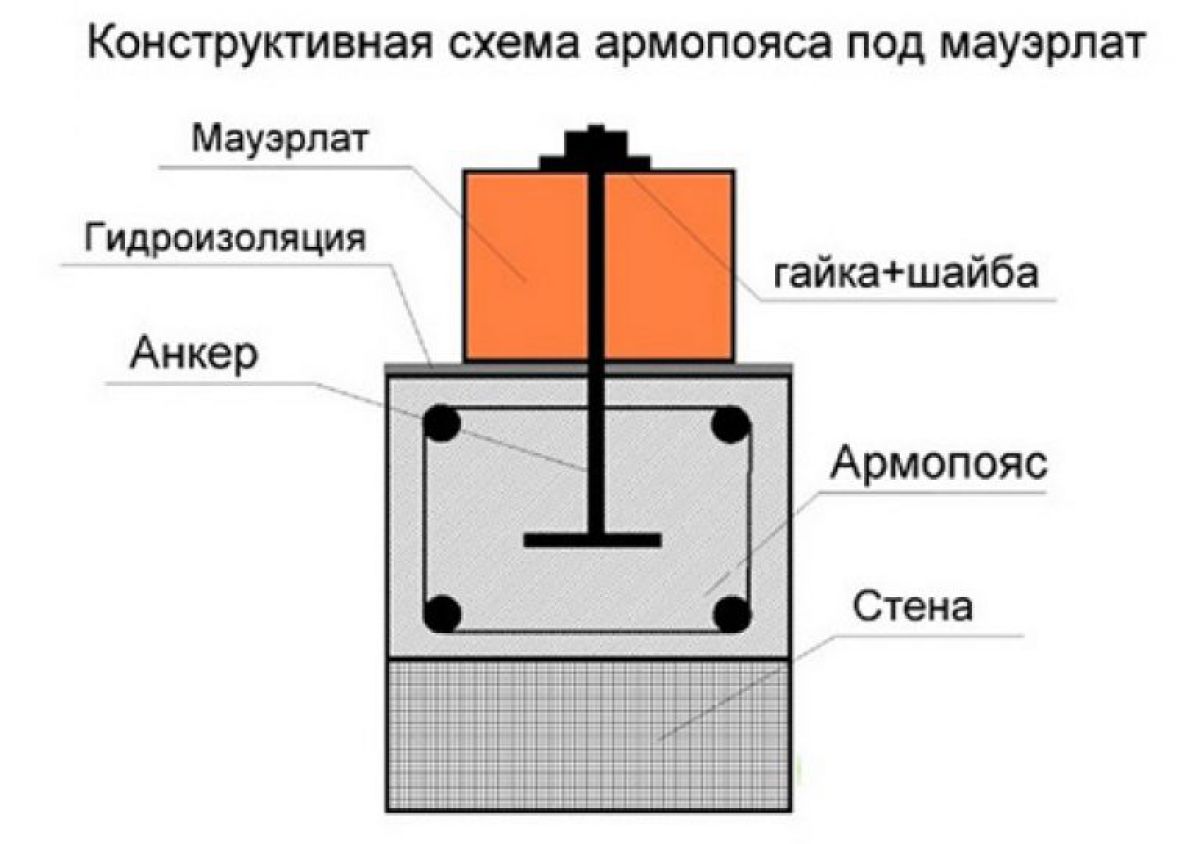

Полностью конструкция перехода между стеной и крышей выглядит так:

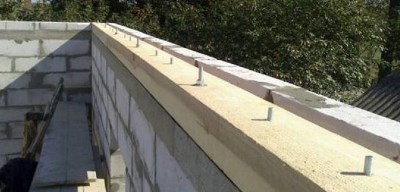

• Армопояс на газобетоне со шпильками
• Гидроизоляция.
• Мауэрлат.

В брусьях необходимо просверлить отверстия в местах вывода прутьев наружу. При этом газобетонный блок не разрушится под анкером, как это было бы без ребер жесткости, а шпильки с гайками удержат брус без дополнительной обвязки.

При нормальных погодных условиях строительство можно продолжать через 4-5 дней. В чрезмерно жаркую погоду бетон стоит чаще смачивать водой или накрыть пленкой, чтобы избежать появления трещин.

Для кровли

Стропильная система любого строения опирается на мауэрлат, прочно закрепляемый на стене дома.

Непосредственно к газобетону прикреплять несущие элементы кровли нельзя. Крепление мауэрлата шпильками к блокам со временем расшатается под действием ветровых нагрузок, что грозит обрушением кровли в целом.

Возникает потребность в надёжном соединении стен и кровельной системы, — это основная функция армопояса. Для этого в монолитный пояс до схватывания бетона вставляются анкерные элементы и закладные детали. Кроме того, прочный монолит пояса воспринимает, распределяет, компенсирует  нагрузки от веса кровли, стропильной системы, снега, ветра.

Основные функции

В целом назначение кровельного армопояса определяется следующими функциями:

• равномерно распределяет нагрузки от воздействия кровли на стены;
• связывает верх стены в жёсткую конструкцию;
• уменьшает риск растрескивания стен при усадке;
• способствует надёжному креплению стен и кровельной системы;
• служит опорой для балок чердачных и мансардных перекрытий.

Конструкция кровельного армопояса представляет собой сплошную ленту из монолитного железобетона, устроенную по всему периметру верха несущих стен.

Способы возведения

Различают три способа устройства армопояса для кровли по стенам из газобетона:

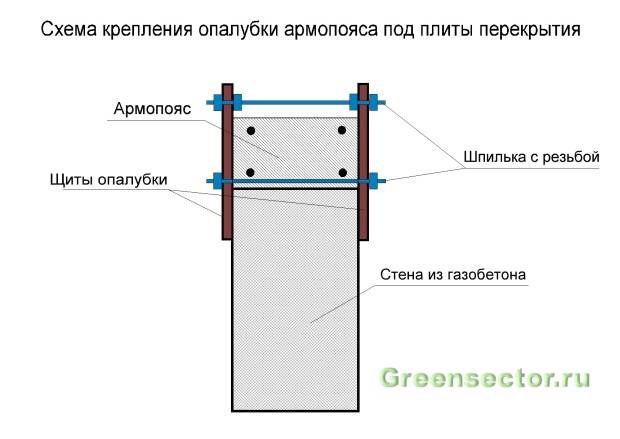

1. Использование опалубки из деревянных щитов. Недорогой, достаточно простой, но трудоёмкий метод.
2. Применение для ограждающей опалубочной конструкции тонких перегородочных блоков
3. Монтаж из специальных U-образных изделий. Идеальный вариант, если бы не очень высокая стоимость подобных блоков.

Способы можно комбинировать в плане совместного использования перегородочных изделий и деревянных щитов.

Геометрические параметры

Длина пояса – это периметр стены, на которой он возведён.

Ширина ленты варьируется от 200 мм до 400 мм, равняется толщине стен. Но армированный пояс на всю ширину, как правило, избыточен в плане прочности. Поэтому его ширину можно снизить, но зато добавить в конструкцию утепляющие материалы.

Высота и ширина пояса в идеале должны точно рассчитываться по соответствию нагрузкам.

Высота армопояса – не менее 15 см, средний достаточный параметр – 30 см.

Правила  армирования

Строительство любого сооружения предполагает предварительное проектирование с точным расчётом всех конструкций и отдельных узлов на воспринимаемые в процессе эксплуатации нагрузки. Но при самостоятельном возведении дома из газобетона многие застройщики предпочитают экономить на проекте. Это не совсем правильный подход, но решение принимает застройщик и это его право.

При отсутствии расчётов армирование выполняется на основе подобного практического опыта с учётом ряда основных критериев:

• Материал для продольного армирования – прут периодического профиля диаметром не меньше 10 мм.
• Используются изделия максимальной длины с наименьшим количеством стыков.
• Для формирования каркаса используется поперечная арматура диаметром 6 мм и более.
• Средний шаг фиксации поперечных прутов – 300 мм.
• Для крепления прутов между собой используется вязальная мягкая проволока.

• В углах продольная арматура изгибается под прямым или необходимым углом с максимально удалённым от угла нахлёстом.

• Армокаркас в опалубке выставляется строго горизонтально по уровню.
• Арматура должна отступать от внутренних стен опалубки минимум на 3 см, – это защитный антикоррозийный слой.
• Стыки продольных прутов выполняются с нахлёстом от 30 см.
• Расстояние между горизонтальными прутами выбирается в зависимости от ширины и высоты пояса, с учётом толщины защитных слоёв.

Необходимые анкера и закладные детали устанавливаются в опалубке и фиксируются с каркасом после его окончательного монтажа. Длина выступающей из бетонного пояса части анкера должна быть не менее толщины мауэрлата с учётом размера гайки с шайбой.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Что такое армопояс?

Итак. Для начала выясним, что  армопояс — это обязательно замкнутая, железобетонная конструкция, которая является  одним  из  функциональных элементов здания, позволяющая последнему лучше  справляться с разнообразными  нагрузками и  деформациями.

Обратите внимание!  Конструкция  должна быть  не кирпичная, деревянная, а именно  железобетонная. То есть, пояса из кирпича, которые  так часто можно увидеть в ячеисто бетонном строительстве, не имеют  с этими  элементами ничего  общего

А сейчас вы узнаете, почему так?

Армопояс способен  выполнять сразу несколько задач.

• Создавать горизонтальную  плоскость, выравнивая  таким  образом кирпичную  кладку или неровности фундамента.
• Равномерно распределять по несущим конструкциям  точечные вертикальные нагрузки.
• Минимизировать ущерб  от  неравномерных усадочных  процессов.
• Нивелировать некоторые строительные  ошибки.
• И, наконец, сдерживать горизонтальные усилия, направленные  на разрыв стен.

Тогда как с четырьмя  первыми пунктами кирпичный  пояс  хоть как-то, худо-бедно  справляется, то уберечь стены  от  разъезжания физически не может. Любая кладка  очень  плохо работает  на разрыв.

По месту  установки строители  различают  четыре вида армопоясов.

1. Ростверк. Или как его еще называют подфундаментный  армопояс.  Чаще всего данный  элемент  изготавливают после установки столбчатого или свайного фундамента, и служит  он для объединения  отдельных  элементов последнего в  одну несущую систему, а также для равномерного  распределения всех  стеновых и эксплуатационных  нагрузок. По своему устройству, среди  всех  армированных поясов — этот самый сложный. Выбор диаметра  арматуры, ее шага и марки  бетона — является  сложной  инженерной  задачей, требующей точного математического  расчета.
2. Цокольный армирующий пояс. Этот заливают для связывания блочного или кирпичного фундамента. Если  же имеется в виду монолитная  лента или плита, то  можно и вовсе  обойтись  без армопояса. Кстати, данный  элемент не столь  требователен  к математике и изготавливается опытными фундаментщиками  без  предварительного расчета, просто на глазок.
3. Также довольно простым в исполнении является и междуэтажный армопояс. Он отливается под  плитные или  деревянные перекрытия и является разгрузочным. В традиционных кирпичных  или панельных  зданиях подобных  элементов не найти.
4. Ну и последний, самый привычный для нас  тот армированный пояс, что устанавливается непосредственно  под  мауэрлат. Именно  он  первым воспринимает  все ветровые и снеговые нагрузки, а также вертикальные и направленные на разрыв усилия,  создаваемые самой стропильной системой. Вот  его бы мы  также советовали изготавливать строго по проекту.
