Аварийный светодиодный светильник — виды и требования пожарной безопасности

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

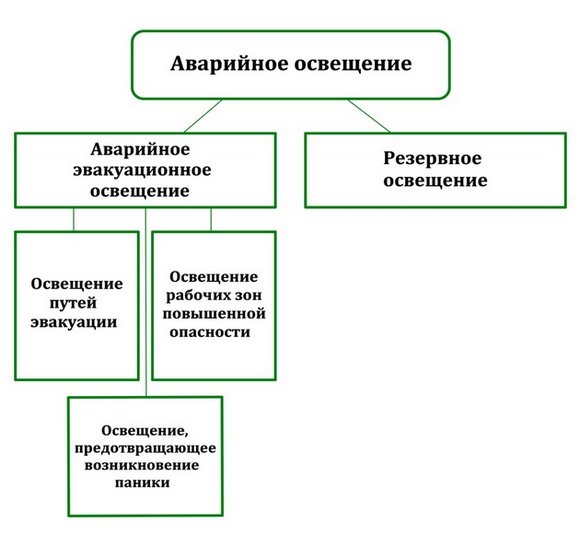

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение  (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

  • гибель, травмирование или отравление людей;
  • взрыв, пожар, длительное нарушение технологического процесса;
  • утечку токсических и радиоактивных веществ в окружающую среду;
  • нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

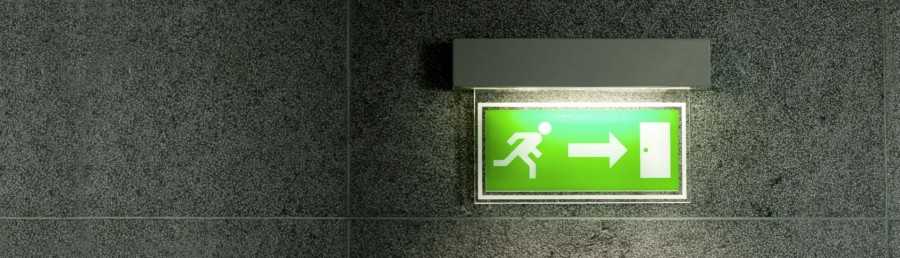

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

  • над каждым эвакуационным выходом;
  • на путях эвакуации, однозначно указывая направления эвакуации;
  • для обозначения поста медицинской помощи;
  • для обозначения мест размещения первичных средств пожаротушения;
  • для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.

Трудности выбора

При выборе АС следует обратить внимание на их следующие технических характеристики:

  • Общее возможное время работы в аварийном режиме – оно должно составлять от одного и более часов;
  • Тип источника света (лампочка) – предпочтительнее приобретать образцы на светодиодах, а люминесцентные или лампы накаливания – не лучший выбор (первые – из-за наличия в конструкции вредного газа, вторые – ввиду своей особой хрупкости);
  • Степень защиты от внешних негативных воздействий (минимум 65-ый класс);
  • Тип фиксации светильника – возможность монтажа и на потолок, и на стену, и на пол, и установка в подвешенном состоянии;
  • Количество граней – этот показатель влияет на качество зрительного распознавания (чем больше граней, тем легче опознать источник света, например, в задымленном помещении).

В большинстве случаев указанных параметров будет достаточно для правильного подбора аварийных осветительных приборов

Также, можно обратить внимание на материал изготовления корпуса (его тугоплавкость и прочность), габариты устройства, интенсивность исходящего светового пучка. Для крупных сооружений лучше приобретать приборы с возможностью централизованного управления

Особенности

Аварийным называют тот тип освещения, когда выходят из строя или просто не работают стандартные лампы в момент остановки подачи электропитания. Питаются такие устройства только при помощи автоматизированная питания, идущего не из общего щитка.

Такие системы обычно ставят на больших предприятиях, где всегда есть шанс возникновения какой-либо внештатной ситуации. Именно для этого всегда должны быть под рукой альтернативные источники света.

Производственные мощности на заводах настолько велики, что такими системами просто нельзя пренебречь. Если происходит отключение электрической энергии, то необходимо срочно выполнять вывод людей из всех рабочих помещений в максимально сжатые сроки.

Они необходимы не только на крупных заводских предприятиях, но и на других общественных территориях – продовольственных и вещевых рынках, торговых центрах, офисных и административных сооружениях, объектах образования и здравоохранения, концертных залах и стадионах. Разнообразие таких устройств сейчас просто поражает, хотя недавно было всего несколько ключевых видов.

Знаки безопасности

    На путях эвакуации устанавливают знаки безопасности, требования к которым установлены в ГОСТ Р 12.4.026-2001. В нем приведены цветографические изображения эвакуационных, предупреждающих, запрещающих, и некоторых других типов знаков. Эвакуационные знаки (несколько таких знаков показаны на Рис. 1) имеют зеленый фон и показывают направление движения к эвакуационному выходу. Знаки могут быть установлены на стенах коридоров (знаки Е 3…Е 5 на Рис. 1), на лестничных площадках (знак Е 14 на Рис.1), над дверями эвакуационных выходов (знак Е 22 на Рис. 1) и в других местах. Эвакуационные знаки должны однозначно направить людей к эвакуационным выходам.

Эвакуационные знаки

Рис. 1 Эвакуационные знаки

    Также знаки безопасности должны указать места расположения: пунктов медицинской помощи, средств пожаротушения и средств экстренной связи.

    Следует учитывать, что некоторые эвакуационные знаки и знаки пожарной безопасности отличаются только цветом фона. Например, знак «Направляющая стрелка» на зеленом фоне (знак Е 02-01 на Рис. 1) указывает направление движения при эвакуации, а такая же стрелка на красном фоне (Рис. 2) указывает направление к средствам противопожарной защиты.

знак направляющая стрелка

Рис. 2 Знак пожарной безопасности Направляющая стрелка

    Эвакуационные знаки указывают направление движения людей в аварийной ситуации (нарушения в системе электропитания здания, пожар и т. п.). Поэтому эти знаки не должны направлять людей к лифту, который практически в любой аварийной ситуации отключают. Места установки эвакуационных знаков регламентированы п. 7.111 СП 52.13330.2011, а так же некоторыми другими действующими нормативами, например(п. 4.5 СП 31-110-2003 (заменен на СП 256.1325800.2016).

      Расстояние распознавания эвакуационных знаков зависит от высоты светящейся пиктограммы и способа ее освещения (изнутри или снаружи). Определяют это расстояние  по методике, установленной в приложении В.2 СП 52.13330.2011. У типовых эвакуационных знаков, в которых пиктограмма освещена изнутри, расстояние распознавания находится в пределах 20 – 35 метров. Этот параметр часто указывают производители знаков безопасности на каждый конкретный тип оборудования. СП 31-110-2003 устанавливает максимальное расстояние между эвакуационными знаками в коридорах не более 25 метров (п. 4.5). Но, статус свода правил СП 52.13330.2011 по сравнению с СП31-110-2003 является более высоким, так как СП 52.13330.2011 входит в специальный перечень национальных стандартов и актуализированных редакций СНиП, установленный постановлением Правительства РФ от 26.12.2014 г. № 1521. В соответствии с данным постановлением выполнение требований указанных в нем нормативных документов обеспечивает соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений». Для СП 52.13330.2011 обязательными являются разделы 1 (пункты 1.1, 1.2), 4 – 6, 7 (пункты 7.1 – 7.35, 7.37, 7.38, 7.40, 7.45 – 7.86, 7.101 – 7.122), приложение К. Поэтому, как правило, допустимо принимать расстояние распознавания более 25 метров в соответствии с расчетным значением, но не более величины, указанной в паспорте на изделие.

     Требования предписывающих знаков выполняют в нормальных (не аварийных условиях). Пример такого знака «Проход здесь» показан на Рис. 3. Знак указывает направление движения, по определенной территории.

знак проход здесь

Рис. 3 Знак Проход здесь

    Яркость световых указателей должна быть не ниже 10 кд/м2. Если дым во время пожара не учитывается как фактор опасности, то допускается 2 кд/м2.

     В соответствие с требованием СП 52.13330.2011 знаки безопасности подключают к сети, независимой от источника питания рабочего освещения. В аварийном режиме знаки безопасности должны автоматически переключаться на встроенную аккумуляторную батарею, обеспечивающую работу устройства в течение не менее 1 часа (либо на третий независимый источник питания). Как правило, знаки безопасности подключают к сети аварийного освещения. В более ранних нормативных документах, в том числе действующих в настоящее время, допускалось подключение эвакуационных знаков со встроенными аккумуляторными батареями к любой осветительной сети. В данном случае целесообразно выполнять требования СП 52.13330.2011.

Виды помещений, в которых необходимо устанавливать эвакуационные знаки безопасности, перечислены в п. 6.4 ГОСТ Р 55842-2013.

Что такое аварийное освещение

Во избежание настолько неприятного исхода на подобных объектах принято использовать аварийное освещение в дополнение к основному. Если по каким-то причинам главные источники света выходят из строя, включается аварийное освещение, благодаря которому можно организовать эвакуацию сотрудников и других лиц с объекта или завершить необходимые производственные процессы. Подобные устройства могут работать несколько часов подряд без источника питания.

Существует два вида аварийного освещения – информационное и запасное. Первое представлено осветительными приборами, при помощи которых указываются пути эвакуации для людей, освещаются особо опасные зоны, а также источниками света для недопущения возникновения паники. Второй тип освещения необходим для корректного завершения производственных процессов в случае непредвиденного отключения электроэнергии.

Светодиодные лампы аварийного освещения

Самым приемлемым вариантом на сегодняшний день являются светодиодные аварийные источники света. Современный рынок предлагает огромное количество подобных устройств, поэтому проблем с поиском не возникнет. Данные осветительные устройства стали настолько распространенными из-за своей экономичности и безопасности.

Конструкция аварийных светильников несколько отличается от устройства обычного источника света. В данных устройствах присутствует блок аккумуляторных батарей, а также специальный драйвер для запитки светодиодных ламп при аварийной ситуации от данных батарей. Во время первого подключения к электрической сети следует дать немного времени на подзарядку батарей в аварийном светильнике. Это время колеблется от пары часов до двух суток, но после полной зарядки устройства смогут работать около трех часов без электропитания. Этого времени хватит с лихвой, поскольку согласно нормам требуется не более 1 часа работы аварийного источника света для проведения эвакуации и завершения необходимых процессов.

Схема обустройства аварийного светодиодного освещения

Аккумуляторные батареи могут быть двух типов – литиевые и никель-металлгидридные. В разных моделях осветительных устройств используются различные батареи. В обоих случаях аккумуляторы прослужат довольно долго и обеспечат многоразовое включение аварийного освещения, однако они нуждаются в профилактических действиях. Перед началом эксплуатации осветительного устройства, а также ежегодно, необходимо тестировать его работоспособность и полностью сажать батарею.

Профилактические действия должны проходить в следующем порядке:

  • первым делом потребуется отключить устройство от электросети для его перевода в аварийный режим работы;
  • затем нужно оставить осветительное устройство включенным на несколько часов, чтобы полностью разрядить аккумуляторную батарею;
  • после этого светильники нужно снова подключить к источнику питания и дать им зарядиться,если в процессе аккумуляторная батарея не выдержала необходимое количество времени, то она подлежит замене.

Из всего вышеперечисленного становится ясно, что подобное оптическое оборудование может функционировать в двух режимах – обыкновенном, как простая лампа, и аварийном. Существуют некоторые модели осветительных приборов, которые излучают свет различной интенсивности. К примеру, в обыкновенном режиме мощность лампочки составляет 20 Ватт, а при возникновении аварийной ситуации мощность снижается до 5 Ватт.

Конструкция светильника аварийного освещения

Независимо от конкретной модели устройства аварийные источники света включают в себя набор обычной электроники, как в простых лампах, аккумуляторную батарею, драйвер питания лампочек от батареи, а также драйвер заряда. Последний нужен для того, чтобы батарея заряжалась автоматически во время подключения к электросети, а также для своевременного включения аварийного осветительного оборудования в случае непредвиденных сбоев в работе электросети.

Устройство сети аварийного освещения

Следующим важным вопросом является устройство сети. Ведь аварийное и рабочее освещение должны конструктивно дополнять друг друга. И при аварийных ситуациях на одной из сетей освещения это не отражалось на работоспособности второй.

Питание сетей аварийного освещения

Прежде всего рассмотрим вопрос питания сетей аварийного освещения. Ведь от него напрямую зависит не только цена проекта, но условия по их монтажу. И здесь для нас есть несколько возможных вариантов реализации.

Сети аварийного освещения должны питания от автономного источника питания, не зависящего от рабочего освещения. Для этого применяются резервные лини электроснабжения, дизельные или бензиновые генераторы с автоматической системой запуска, аккумуляторные батареи. Причем последние могут применяться как для питания всей аварийной сети в целом, так и для питания отдельных светильников.

Питание аварийного освещения от резервной электросети

  • Давайте рассмотрим каждый из этих вариантов отдельно. Первым из них является наличие отдельного питания от сети переменного тока. Но такое резервное питание электроснабжающие компании обычно предоставляют только потребителям 1 или 2 категории.
  • Вторым возможным вариантом является установка дизельного или бензинового аварийного генератора. Причем обязательным условием является его автозапуск при исчезновении рабочего напряжения, как на видео.
  • При небольшом количестве светильников в помещении достаточно часто применяются устройства с аккумуляторами. Они представляют собой единый блок, который содержит сам светильник, аккумулятор, блок контроля наличия напряжения рабочей сети, коммутационное устройство для отключения светильника от рабочей сети и под зарядное устройство для аккумулятора.
  • Как вы понимаете стоимость таких устройств на порядок выше, но зачастую их применение обходится значительно дешевле чем монтаж и обслуживание полноценной сети постоянного тока.

На фото лампы аварийного освещения со встроенным аккумулятором

Полноценная сеть постоянного тока питается от аккумуляторных батарей соответствующей емкости. Такой блок аварийного освещения кроме самой батареи должен иметь под зарядное устройство, независимые распределительные щиты и полностью автономную электрическую сеть.

Требования к сетям аварийного освещения

Теперь давайте поговорим о общих правилах устройства аварийных сетей освещения. Ведь здесь все строго регламентировано начиная от качества светильников, которые должны соответствовать ГОСТ Р МЭК 60598-2-22-99 не только по своим качествам, но и по эксплуатационным испытаниям, и заканчивая требованиями к распределительным щитам.

Итак:

  • Прежде всего то, что касается работы аварийного освещения. Согласно п.7.66 СНиП 23 – 05 – 95 освещение рабочее и аварийное может находится в работе постоянно, а может включаться в работу только в аварийных ситуациях.
  • Если аварийная сеть включается в работу только при исчезновении питания рабочей сети, то должна быть предусмотрена схема и обратного перехода при появлении рабочего напряжения.
  • Если обратный переход не допустим по условиям сети. Например, при питании сети аварийного освещения от сети постоянного тока, либо при несинхронности работы автономного генератора, то в этом случае должна быть предусмотрена механическая блокировка. Она должна обеспечить обратный переход только с перерывом питания.

Механическая блокировка между автоматами питания рабочего и аварийного освещения

  • Если применяются светильники со встроенными аккумуляторными батареями, то для них должно быть предусмотрено дистанционное управление. Ведь в случае их питания от рабочей сети, при обычном отключении рабочего освещения может произойти саморазряд батареи. Поэтому должна быть предусмотрена система для подачи напряжения и их подзарядки.
  • Теперь что касается ламп. Для аварийных сетей следует использовать лампы накаливания. Так же допускается использовать люминесцентные и газоразрядные лампы, но только при их быстром повторном загорании и отсутствии стартера. Кроме того, такие лампы разрешается использовать только в помещениях температура в которых не опускается ниже +5⁰С.
  • Согласно ГОСТ Р 50571.5.56-2013 п.560.9.2 к одной линии аварийного освещения запрещается подключать более 20 ламп. При этом их суммарная мощность не должна превышать номинальные параметры защитного устройства более чем на 60%.
  • Щит аварийного освещения должен располагаться в местах удобных для обслуживания, иметь соответствующее обозначение и иметь защиту от теплового воздействия.

Преимущества и недостатки

Из достоинств светильников, работа которых основана на светодиодах, выделим следующие:

  1. Экономичная эксплуатация. Потребляемая электроэнергия при одинаковом уровне светового потока в сравнении с обычными лампами накаливания в 8–10 раз ниже. Актуальная особенность при частом использовании аварийного освещения. За счет экономии потребляемой энергии более дорогостоящие приборы быстро себя окупают.
  2. Продолжительный срок эксплуатации. Его значение может достигать 100 000 часов, но в среднем равняется 40 000. В процессе эксплуатации светодиод постепенно деградирует, что уменьшает яркость светового потока. Светильник продолжает выполнять возложенные на него функции.
  3. Устойчивость перед механическими воздействиями. Конструкция диодов исключает наличие легко повреждаемых компонентов. Для сравнения: внутри лампы накаливания есть спираль, которая разрывается от малейшей вибрации. Она, как и люминесцентная лампа, производится из хрупкого, бьющегося стекла. Корпус светодиода изготовлен из полимерных материалов, устойчивых к существенным механическим нагрузкам.

  1. Высокий уровень безопасности. В качестве источника питания используется встроенный или выносной аккумулятор (либо аккумуляторная установка), что повышает электрическую безопасность данных светильников. Светодиод в процессе эксплуатации нагревается до температуры не более 60 °C. Это гарантирует и пожарную безопасность устройства. В случае механического разрушения светильника исключена вероятность получения травм или удара током, чего нельзя сказать о ртутных изделиях и лампах накаливания.
  2. Экологичность устройства. Полная безопасность для здоровья человека, отсутствие необходимости в специальной утилизации. Люминесцентная лампа содержит ртуть, поэтому при повреждении ее корпуса человек может подвергнуться воздействию токсического вещества.
  3. Оптимальный поток света. В таких светильниках отсутствует мерцание, поскольку используются источники постоянного тока. Есть возможность выбрать цветовую температуру, чтобы световое излучение было приближено к дневному свету. Отсутствие вреда для зрительного аппарата обуславливает возможность долгосрочного применения в местах с большим скоплением людей.

Выделить какие-либо недостатки трудно. Единственным можно назвать более высокую стоимость, но за счет большого эксплуатационного ресурса и низкого потребления электроэнергии изделия достаточно быстро себя окупают.

Нормы проектирования охранного освещения

Перед тем, как начать монтаж системы, нужно провести правильную подготовку и сделать грамотный проект, который предусмотрит все до мелочей и будет соответствовать нормативным актам. В РФ используются нормы ГОСТ Р 5000962000, СНиП 23-05-95, РД 78.36.00362002, СП 52.13330.2016, а также требования ПУЭ (правила устройства электрических установок)

Тут важно учитывать следующее:

В первую очередь продумать, какие варианты будут использованы для охранного освещения. По сути, нужно два отдельных проекта, один – для наружной части, второй – для дежурного освещения в помещениях, включаемого после того, как все сотрудники покинут рабочие места.
В помещениях не обязательно ставить отдельный охранный контур, можно использовать для этих целей аварийное или общее освещение (хватит и 10% мощности, чтобы сэкономить электроэнергию)

При этом важно предусмотреть, какие элементы будут задействованы и в каком режиме. Лучше использовать ручное включение с поста охранника, чтобы свет начинал работать тогда, когда нужно.
Для периметра разрабатывают СООП – систему охранного освещения периметра

При планировании расположения фонарей нужно помнить, что норма интенсивности света в 3-4 метрах от границы территории составляет не меньше 0,75 Лк.
Выбирать светильники, которые позволяют менять угол освещения, чтобы отрегулировать их при необходимости. При этом плафоны должны надежно фиксироваться в нужном положении, чтобы настройки не сбивались от порывов ветра и осадков.
Лучше всего использовать систему с датчиками движения, чтобы свет включался при необходимости. Если территория небольшая, лучше чтобы одновременно зажигались все фонари. На обширных территориях разумнее разбить освещение на несколько сегментов, которые будут включаться при срабатывании датчика.
Подобрать расположение электрического щита, который будет предназначен исключительно под охранное освещение. Лучше всего если он будет запираться на замок и находиться под сигнализацией, чтобы при открывании срабатывало оповещение на пульте охраны.
На основании всей информации составляется подробный проект, в котором будут отражены все элементы системы. Это существенно упростит расчеты, покупку необходимых материалов и комплектующих А впоследствии можно будет быстро найти проблему и устранить ее.


Если на территории есть большие здания, их также стоит освещать по периметру.
