Схема подключения и технические характеристики автомата на 25 ампер

Защита от короткого замыкания

Самый важный момент в этом вопросе – при таком грозном явлении, как КЗ, взоры всех обитателей жилища с надеждой обращены к электромагнитному расцепителю, который является неотъемлемой частью каждого современного автоматического выключателя. Именно он спасает всех участников электроцепи – от места КЗ до клемм АВ.

Какие гарантии может предоставить нам автомат в случае КЗ? Для ответа на этот вопрос принципиально важно знать соотношение тока КЗ и “номинала” электромагнитного (ЭМ) расцепителя (кратность тока). Главное и единственное условие выключения цепи при таких инцидентах – ток срабатывания ЭМ расцепителя при любом раскладе должен быть меньше, чем ожидаемый ток КЗ

Иначе за дело придётся взяться тепловому расцепителю, а он работает неохотно, с ленцой – в отличие от своего электромагнитного напарника. В результате за несколько томительных секунд, пока тепловой расцепитель даст команду на размыкание, может произойти непоправимое. Например, выгорит скрутка алюминия с медью, которую сделал молодой таджикский плиточник, когда переносил розетку в ванной.

Зная ожидаемый ток КЗ и характеристику расцепления (в случае с домашним щитком это “В” или “С”), мы можем точно сказать, сможет ли автомат спасти ситуацию в случае короткого замыкания (мы говорили об этом в других статьях). Но ток КЗ в большинстве случаев мы знаем лишь приблизительно – ведь он может измениться непредсказуемо от многих факторов. Что же делать?

Мой ответ таков. Мы перестраховываемся с кабелем, занижая ожидаемый ток (ограничивая его) при помощи номинального тока АВ. Но номинал автомата понизить не всегда возможно – он “упирается” в номинальный ток, потребляемый нагрузкой. Значит, нужно занизить “номинал” ЭМ расцепителя. Но сделать это надо с умом – так, чтобы обеспечить разрыв цепи при экстремально низких токах КЗ, в то же время ни в чем не ограничивая нагрузку. Логичная перестраховка?

Иными словами, нужно “понизить букву” электромагнитного расцепителя с “С” на “В”, чтобы получить больше гарантий отключения при КЗ. Как это сделать, обеспечив максимальную защиту, и в то же время исключив ложные срабатывания? Ответ будет в этой статье.

Что делать, чтобы автомат не выключался от пускового тока?

У автоматического выключателя, как и у любого защитного устройства, суть работы заключается в том, чтобы в полной мере обеспечить защиту, но в то же время минимизировать вероятность ложного срабатывания. Поскольку пусковые токи – большие или малые – есть всегда, нужно для начала определить, чему они равны численно. Я составил таблицу, показывающую реальные пусковые токи различных бытовых устройств.

Пусковые токи. Таблица пусковых токов различных бытовых нагрузок

Для таблицы я взял нагрузки с мощностью больше средней, и привел ориентировочные пусковые токи. Проанализируем.

Лампочки накаливания обладают значительным пусковым током за счет физических свойств вольфрамовой спирали – в холодном состоянии её сопротивление гораздо ниже, чем в горячем. Но что означают цифры в таблице? Представим, что у нас есть пятирожковая люстра с общей мощностью ламп накаливания 500 Вт, которые включаются одновременно. Пусковой ток будет достигать 25 А. Много ли это? Согласно ПУЭ-7 (таблица 7.1.1) и СП 256.1325800.2016 (таблица 15.3), минимальное сечение медных токопроводящих жил должно быть равно 1,5 мм2. Для надежной защиты такого кабеля нужен АВ с номиналом не более 10 А. Если установить АВ с характеристикой «В», он может выключиться при пусковых токах более 30 А. Нужен ли тут АВ «С»? Нет.

Cветодиодная лампочка или прожектор устроены так, что в момент включения драйвер потребляет огромный ток. Производители стараются делать пуск таких ламп более плавным, но компромисс между пусковым током и КПД светодиодной лампы обычно выбирается на значении Кп = 50…150. Спасает ситуацию низкий номинальный ток таких ламп.

Если необходимо включить сразу много таких ламп, приходится идти на ухищрения и предварительные расчеты, на основе данных от производителя. Вот несколько способов, как уменьшить пусковой ток при включении большого количества светодиодных ламп:

  1. Разбить лампы на группы, которые включаются через один автомат, но в разное время;
  2. Разбить лампы на группы, которые включаются в одно время, но от разных автоматов;
  3. Использовать устройства, понижающие пусковой ток в момент включения. Например – реле ограничения пускового тока МРП.

Все нагрузки, которые я рассматриваю далее, подключаются к розеточным линиям, для которых минимальное сечение жил в кабеле – 2,5 мм2. А значит, не смотря на категоричное мнение Иваныча, максимальный автомат мы ставим на 16 А.

В особо тяжелых случаях, если почему-то не получается выполнить подключение по трем вышеуказанным способам, и нужно одновременно включить большое количество светодиодных светильников – обосновано применение характеристики “С” или даже “Д”. Но нужно знать значение тока КЗ, иначе могут быть проблемы – при КЗ может так случиться, что автомат не сработает.

Холодильник, не смотря на двигатель, имеет сравнительно небольшой пусковой ток, который даже при самом неблагоприятном раскладе не превысит 10 А.

Электроника, как я уже говорил, обладает за счет входных конденсаторов большим пусковым током. Однако, этот факт нивелируется тем, что большинство современной электроники при подаче питания работает в режиме ожидания (Standby), потребление в котором гораздо ниже номинала. Для уменьшения негатива нужно делать то же, что и со светодиодным освещением – разные приборы включать в разное время в разные розетки, которые питаются от разных автоматов.

Погружной насос, а также другая техника, где рабочий элемент закреплен непосредственно на валу двигателя, имеет самый высокий пусковой ток. Но что говорят цифры? Даже сравнительно мощный бытовой насос на 500 Вт при пуске потребляет ток не более 16 А. Значит, мы можем не только поставить автомат с характеристикой «В», но и понизить его номинал до 10 и даже 6 А! Это благотворно скажется на защите насоса – больше шансов, что автомат отключит питание при заклинивании крыльчатки (недавно мне рассказывали, что в насосе застряла крыса). Учтите также, что часто насос питается через кабель небольшого сечения длиной десятки метров.

Стиральная машина и кондиционер редко потребляют электрическую мощность больше 2000 Вт. Но даже при такой мощности пусковой ток у них небольшой, поскольку на электродвигатель приходится только часть потребления, а питаются они не напрямую, а через схемы плавного пуска. Остальная мощность приходится на ТЭН, который пускового тока не имеет.

Мясорубка, кухонный комбайн, пылесос и подобная техника также имеют электродвигатель, который потребляет значительный пусковой ток. Но самым большим этот ток будет только в крайнем случае – при включении на максимальной скорости в устройствах без редуктора. Только тогда пусковой ток с небольшой вероятностью будет обоснованием для отказа от характеристики «В» в пользу «С».

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

  • 6 А – 1,2 кВт;
  • 8 А – 1,6 кВт;
  • 10 А – 2 кВт;
  • 16 А – 3,2 кВт;
  • 20 А – 4 кВт;
  • 25 А – 5 кВт;
  • 32 А – 6,4 кВт;
  • 40 А – 8 кВт;
  • 50 А – 10 кВт;
  • 63 А – 12,6 кВт;
  • 80 А – 16 кВт;
  • 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

  • электросауна (12 кВт) — 60 А;
  • электроплита (10 кВт) — 50 А;
  • варочная панель (8 кВт) — 40 А;
  • электроводонагреватель проточный (6 кВт) — 30 А;
  • посудомоечная машина (2,5 кВт) — 12,5 А;
  • стиральная машина (2,5 кВт) — 12,5 А;
  • джакузи (2,5 кВт) — 12,5 А;
  • кондиционер (2,4 кВт) — 12 А;
  • СВЧ-печь (2,2 кВт) — 11 А;
  • электроводонагреватель накопительный (2 кВт) — 10 А;
  • электрочайник (1,8 кВт) — 9 А;
  • утюг (1,6 кВт) — 8 А;
  • солярий (1,5 кВт) — 7,5 А;
  • пылесос (1,4 кВт) — 7 А;
  • мясорубка (1,1 кВт) — 5,5 А;
  • тостер (1 кВт) — 5 А;
  • кофеварка (1 кВт) — 5 А;
  • фен (1 кВт) — 5 А;
  • настольный компьютер (0,5 кВт) — 2,5 А;
  • холодильник (0,4 кВт) — 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Защитные характеристики C, B и D автоматов

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

  • для защиты сетей:
    • от коротких замыканий – для этого встроен электромагнитный расцепитель;
    • от перегрузок – для этого встроен тепловой расцепитель;

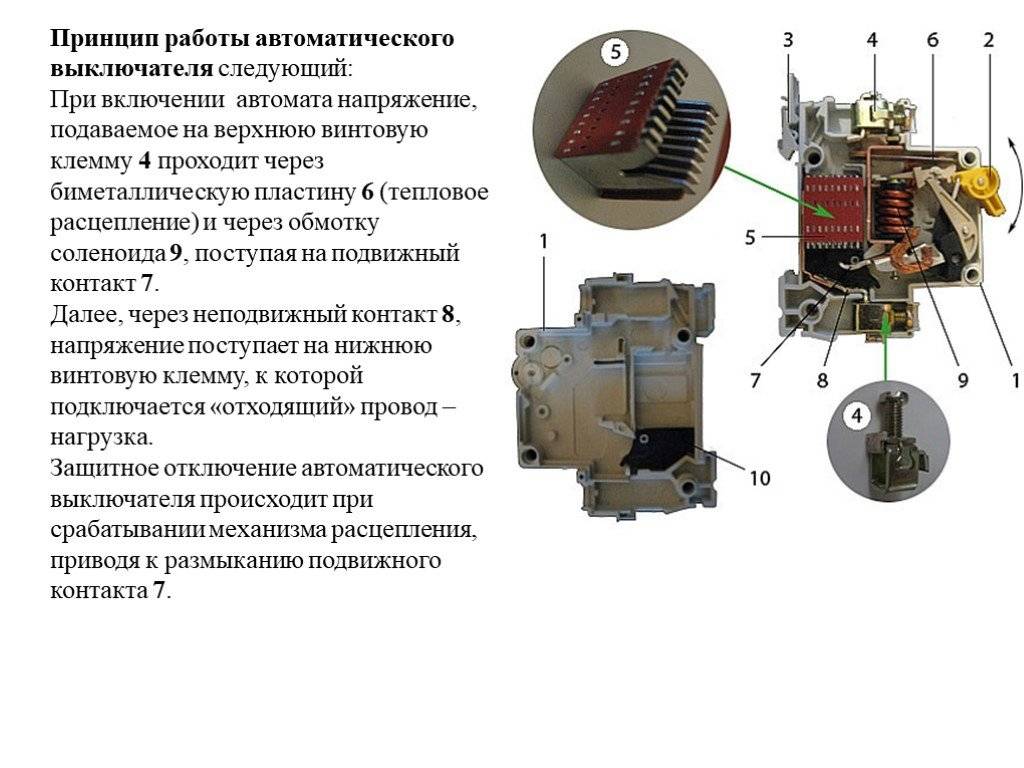

  • для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.

Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.

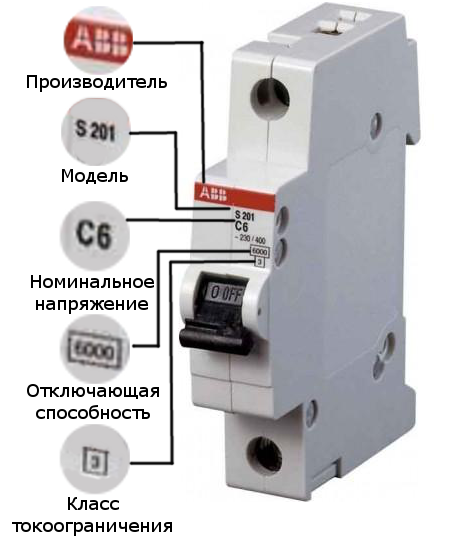

Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристикиМгновенное отключение при коротком замыкании из диапазонаПредпочтительное применение автоматического выключателяНагрузки
B(3-5)·In
  • длинных кабелей;
  • сетей с электронагревательными приборами (плитой, бойлером);
  • маломощных сетей:
    • сигнализации;
    • измерения;
    • управления.
резистивные
C(5-10)·In
  • освещения;
  • розеток;
  • бытовых электрических приборов.
резистивные, индуктивные с низким пусковым током
D(10-50)·In
  • электрических двигателей (стиральных машин, водяных насосов);
  • низковольтных трансформаторов;
  • ламп-разрядников.
индуктивные с высоким пусковым током

где In – номинальный ток автоматического выключателя.

Примеры:

  1. Автомат на номинальный ток In = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·In), но мгновенно отключится при коротком замыкании 30 ампер (5·In) и выше.
  2. Автомат на номинальный ток In = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·In), но мгновенно отключится при коротком замыкании 160 ампер (10·In) и выше.
  3. Автомат на номинальный ток In = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·In), но мгновенно отключится при коротком замыкании 2500 ампер (50·In) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

  • нижняя граница (3, 5 и 10 от In соответственно) – отключения не происходит в течение 0,1 секунды;
  • верхняя граница (5, 10 и 50 от In соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

  • протяжённых кабельных линий;
  • цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
  • вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
    • сигнализации;
    • управления;
    • измерения.

Характеристика C автоматического выключателя

  • квартирные и офисные розетки;
  • освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
  • отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

  • стиральных машин;
  • посудомоечных машин;
  • насосов для забора питьевой воды;
  • сварочных аппаратов.

Почему подходят только автоматы с характеристикой D? В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.

Как уменьшаются пусковые токи

Производители не дураки – они прекрасно знают о вреде и опасностях, которые несёт пусковой ток. Вот что они делают, чтобы его уменьшить.

  • На входе питания электронных устройств устанавливают NTC-термистор (терморезистор), который за счет своих физических свойств имеет большое сопротивление в холодном состоянии. Конечно, это не панацея, и есть ограничения по их использованию, связанные с понижением КПД устройства в целом.
  • Инверторное питание для плавного пуска. Под этим я подразумеваю питание двигателей через полупроводниковые пускатели. Преобразователи частоты, устройства плавного пуска и гордая надпись «Invertor» – из этой оперы.
  • Питание с задержкой через реле. В этом случае вначале подается часть питания, а через доли секунды – 100%. Я писал об этом выше и приводил в пример реле МРП. Так включаются преобразователи частоты и другие мощные электронные приборы.
  • Питание двигателя через схему “Звезда-Треугольник”. В быту такие не встречаются, поскольку нет мощных трехфазных двигателей, но для полноты изложения привёл. На канале несколько статей на эту тему.
  • Повышение cos ϕ и уменьшение гармоник и реактивной составляющей питающего тока также вносит вклад в общее дело.

К счастью, пусковые токи, в отличие от номинальных, в большинстве случаев не действуют одновременно. Если вы включаете питание в квартире, лучше не делайте это посредством главного (вводного) выключателя. Правило хорошего тона – после включения вводного автомата подавать питание последовательно, включая групповые автоматы один за другим.

Технические характеристики автомата

Автоматический выключатель защищает проводку от короткого замыкания и перегрузки внутри электросети. Отсутствие такого выключателя часто приводит к плачевным последствиям: ток в аварийной ситуации плавит кабельную изоляцию, из-за чего возгорается проводка и повышается риск возникновения пожара. Поэтому каждый аварийный щиток должен оснащаться несколькими автоматическими выключателями. Сейчас вы узнаете более подробные критерии, как выбирать автомат, чтобы его характеристики полностью подходили для ваших условий использования.

Что учесть при выборе устройства

  • Ток короткого замыкания — ваш первый критерий выбора. Согласно правилам устройства электроустановок нельзя устанавливать автоматы, максимальная отключающая способность которых меньше 6 кА. К ним относятся автоматические выключатели с номиналами в 3 и 4,5 кА. Идеальным вариантом будет автомат с номиналом в 6000 Ампер. Также вы можете установить коммутатор, который срабатывает при КЗ в 10 кА, — к таким мерам обычно прибегают, если жилище находится около трансформаторной подстанции.
  • Рабочий (номинальный) ток — следующий важный критерий выбора автомата. Этот параметр означает, что в случае повышения тока, обозначенного в характеристике номинала, цепь будет разъединена, и это защитит проводку от перегрузки и возможного замыкания. Значение рабочего тока в автоматах может колебаться от 10 до 40 Ампер. Выбирая коммутационный аппарат по этому показателю, вы должны отталкиваться от сечения кабеля вашей проводки и мощности техники, потребляющей электроэнергию. Стало быть, выбор будет зависеть от мощности тока, которую способна выдержать проводка, и суммарной мощности техники, находящейся в вашем доме.

Селективность и ток срабатывания автомата

Селективность — возможность отключения только одного участка сети при возникновении аварийной ситуации. В данном случае стоит выбирать автоматы, исходя из тех линий, которые они будут обслуживать. В самой вершине цепи должен находиться вводный автоматический выключатель: его номинал не может превышать допустимую нагрузку на проводку, которая определяется по сечению кабеля. У вводного автомата номинальный ток всегда должен превышать показатель рабочего тока автоматов, которые будут находиться «ниже».

Для наглядности стоит привести показатели аппаратов для различных назначений: вводный автомат — не менее 40 А, электрическая варочная поверхность — 32 А, розетки — не менее 16 А, все остальные электрические устройства, не превышающие 5 кВт — около 25 А. Руководствуясь этими показателями, вы правильно выполните все условия селективности.

Обратите внимание на ток срабатывания. Во время запуска электроприборов повышенной мощности может наблюдаться значительное превышение номинального значения тока. Это может привести к постоянному срабатыванию аппарата коммутации, так как он будет оценивать превышение номинала как КЗ

Это может привести к постоянному срабатыванию аппарата коммутации, так как он будет оценивать превышение номинала как КЗ

Поэтому крайне важно правильно подобрать класс автоматического выключателя

В быту часто используют автоматы классов B, C, D. Если в вашем жилище нет очень мощных приборов, включая электроплитку, то стоит ограничиться автоматом класса B. При наличии котла либо электрической варочной поверхности, отдайте предпочтение устройству класса C. Ну а при наличии в доме мощных электродвигателей, выбирайте автомат, имеющий класс D, который убережет вас от постоянного срабатывания защиты.

Количество полюсов и правильный производитель

  • Количество полюсов устройства — очевидный критерий отбора. Однофазный двухполюсный автомат подойдет для однофазной сети на 220 Вольт. Однополюсный выключатель выбирайте для техники, которая подключается отдельно, а также для освещения. Четырехполюсный автомат используется на ввод для трехфазной сети, а автомат с тремя полюсами на 380 вольт нужен для того, чтобы защищать двигатель от сверхтока.
  • Правильный выбор завода-изготовителя — залог успеха в эксплуатации прибора. Приобретайте автоматические выключатели только в проверенных магазинах. Помните, что при любых указанных параметрах недостаточное качество приведет к отказу в работе при возникновении критической и аварийной ситуации. Авторитетный производитель не экономит на качестве комплектующих и сборки, чтобы защита срабатывала максимально корректно.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

  • надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
  • возможность контроля мощности отдельных электроприборов и установок;
  • лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

  • существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
  • в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
  • необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Каким должен быть кабель

Наиболее распространённым типом подключения электричества к квартирам или загородным домам является однофазная сеть. Исходя из этого критерия подбирается двух или трёх жильная проводка. Диаметр поперечного сечения должен подходить под размер клемм, установленных на автоматах С16. Максимальным, которое может использоваться в данной ситуации, является сечение в 25 мм2. Однако значение в первую очередь ориентируется на металл токоведущих жил: медь или алюминий.

ХарактеристикаАлюминиевая проводкаМедная проводка
Минимальное поперечное сечение, мм22,50,4
Проводимость тока, кВтНе более 3 при минимальных сечениях кабеляПревышает примерно в 1,6 раз
Срок эксплуатации, лет15-2040-50
Особенности эксплуатацииЛегко переламывается при нескольких перегибаниях в одном местеПри равном сечении жил показатель хрупкости превышает в 2-3 раза. За счёт лучших пластичных характеристик, легко прокладывается в самых труднодоступных местах. Не переламывается в результате длительной эксплуатации.
Удобство эксплуатацииПри подключении розетки для современного потребителя понадобится сечение не менее 4 мм2. Исходя из этого, подсоединение к автоматам С16 невозможно.При подключении розетки для современного потребителя понадобится сечение 2,0-2,5 мм2. Это означает, что непредвиденных сложностей при монтаже не возникнет.
Степень окисленияЖилы, оставшиеся без изоляции, быстро окисляются. Самовосстанавливающийся слой не способен полностью защитить металл от контакта с воздухом. Чтобы избежать снижения допустимой нагрузки, применяется специальная кварце-вазелиновая паста.Медь имеет хорошие токопроводящие показатели. Тем, не менее, при окислении этот параметр снижается, но не так быстро, как у алюминия.

Сравнительная характеристика медного и алюминиевого кабеля для домашней проводки Источник uk-parkovaya.ru

Как уже упоминалось, для автомата на 16 ампер сечение жилы не должно превышать 25 мм2. Согласно показателю предельного напряжения, оно равно 21 А при условии штробления и прокладке в штукатурке. В открытом виде (при непосредственном контакте с внешней средой), оно возрастает до 30 А.

Таблица автоматов по мощности и силе токаИсточник santehmarka.ru

Таким образом, токопроводимость и вероятность совместимости с 1-полюсными либо многополюсными автоматами 16 Ампер зависят от количества жил, способа монтажа и условий, в которых он будет эксплуатироваться.

Через 16-ти амперный автомат за 1 ч. может проходить 23,2 А тока. В случае неблагоприятных условий, такое напряжение приблизится к неблагоприятному для медных проводников с сечением 25 квадратов, пределам. Если кратковременные нагрузки такого плана, проводка выдержать может, то частые и длительные повышения приведут к её преждевременному повреждению со всеми неблагоприятными последствиями.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Разновидности модульных устройств защиты

Помимо обычных автоматов в быту и промышленности часто встречаются и другие, родственные устройства. Они обладают определенными достоинствами перед простыми автоматическими выключателями.

Мини модели

Линейка устройств защиты широкого потребления. Устанавливаются в квартирные электрощиты. Данные приборы рассчитаны на малые номиналы 25-32 А. Обладают минимальным функционалом. Стоят дешево и не имеют возможности ручной подстройки тока срабатывания. При некорректной работе их целесообразней заменить новыми, нежели перенастроить.

Воздушные (силовые или открытые) автоматы

Главные особенности этих устройств — большие размеры, открытое негерметичное исполнение и повышенная номинальная мощность в сравнении с мини моделями. Силовые автоматы широко используются не только для защиты электрических сетей и агрегатов, но и для их включения и выключения.

Воздушный выключатель-разъединитель

Такие выключатели устанавливаются на промышленных распределительных щитах для питания мощных установок на десятки киловатт. Их номиналы достигают значений в 400 А и выше.

Закрытые выключатели

Рассчитаны на повышенную мощность. Применяются для защиты силовых потребителей. Приборы данного класса обладают закрытым герметичным исполнением и сравнительно малыми габаритами. Пригодны в сетях до 3,2 кА и отключаются при КЗ до 35 кА.

Достоинство закрытых устройств защиты заключается в их герметичности. Это свойство допускает их применение в экстремальных условиях тропического климата.

Устройства защитного отключения

В большинстве случаев встречаются в бытовых электросетях. Используются для защиты квартирной проводки от повреждения изоляции, а жильцов от опасного прикосновения к токоведущим частям.

Дифференциальный автоматический выключатель

Гибридное устройство, обладающее свойствами обычного автомата и полноценного УЗО. Диф автомат одновременно используется для защиты проводки от токов утечки и перегрузок. Такие функциональные возможности позволяют установить в щит вместо двух отдельных устройств защиты одно общее. В результате проводка упрощается и занимает меньше пространства.

Трехфазный дифавтомат

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

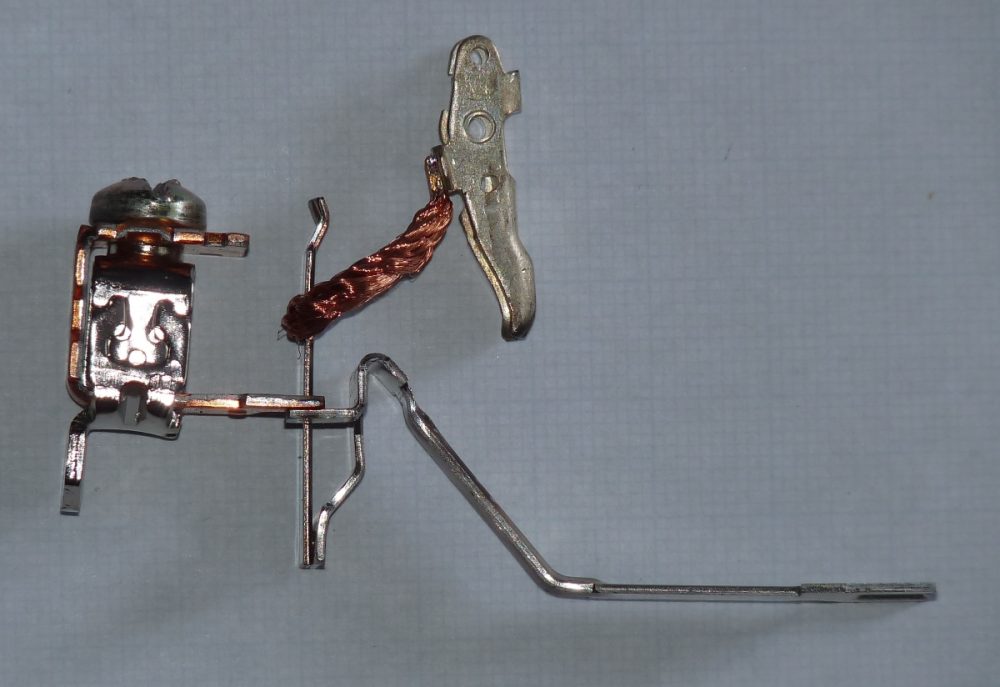

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Стоимость прибора

На сентябрь 2021 года автоматический электро выключатель с25 вольт выпускают зарубежные компании ABB, Schneider Electric, Legrand и отечественные организации КЭАЗ, IEK, EKF.

Цена трехфазного пакетника колеблется от 64 до 2000 рублей. Стоимость зависит от технических характеристик, пропускной способности, качества и бренда.

Автомат 380 вольт 25 ампер пригодится пользователям, у которых происходит частое отключение света, перегрузка сети и короткое замыкание. Это недорогое устройство, подключить к сети которое очень просто по инструкции. Используется для бытовых нужд и имеет заводскую маркировку. Обладает оптимальными характеристиками для продолжительного и надежного использования.

Компании производители и марки

Автомат однополюсной ABB 1P C25

Прежде чем выбрать и купить автоматический выключатель C25, следует ознакомиться с представляющими их фирмами и ценой. Известные производители приборов:

  • Шведско-швейцарская компания ABB, по праву считающаяся лидером на рынке электротехнической продукции данного класса.
  • Автоматические выключатели от Legrand (Франция) не уступают по качеству предыдущей марке, стоимости примерно сравнимы по величине.
  • Изделия еще одной французской фирмы (Schneider Electric) хорошо знакомы отечественному потребителю, прекрасно отзывающемуся об этом товаре.

Цена автомата С25 на отечественном рынке колеблется от 100 р. до 100 тыс.р. в зависимости от количества полюсов, фирмы и марки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
