Виды приводов
Если в гараже уже установлены обычные распашные ворота, то можно использовать следующие виды автоматических приводов для их открывания:
Подземный. Сложен для самостоятельного монтажа: нижняя часть монтируется в землю, а верхняя располагается на шарнире у основания ворот. Верхнюю часть периодически нужно смазывать, чтобы не скрипела;
Преимущество этих механизмов открывания заключается в том, что они могут быть установлены на готовые ворота. Недостатки кроются в необходимости свободного пространства перед гаражом, высокой парусности створок (так, они могут самопроизвольно распахиваться), а для установки подземного механизма потребуется подготовка ямы, ее бетонирование и гидроизоляция.
Для сдвижных ворот применяется реечный привод, который представляет собой направляющие, закрепленные на фасаде гаража, рейку с зубцами, монтируемую на ворота, и шестерню, находящуюся на моторе. Шестерня перемещает дверь вбок. Вместо рейки можно использовать цепи, но данный механизм очень шумный.
Подъемно-поворотные механизмы оснащаются роллерами, направляющими, рычагами и пружинами. Направляющие располагаются вертикально вдоль полотна параллельно потолку. Вдоль них прокладывается шина электропривода. Эта система наиболее сложна для любительского монтажа. Секционные механизмы имеют электропривод и обязательные пружины – ручной цепной привод, позволяющий открывать ворота без подключения к электричеству.

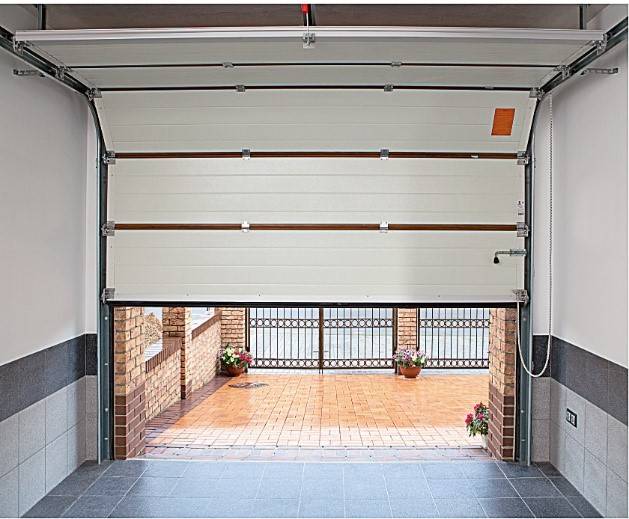

Секционные ворота
В основе данной конструкции лежат соединенные между собой секции, образующие единую створку. Данные секции соединены подвижными шарнирами. Особенность функционирования таких ворот состоит в гибкости, ведь в процессе открывания секции постепенно поднимаются, за счет чего освобождается проезд. Собранные вверху части складываются в специально предназначенное для этого место над проемом и не занимают много пространства. Сильной стороной секционных ворот является минимальная требовательность к ширине гаража, пространству перед ним или внутри него.
Мягкий роликовый механизм отвечает за бесшумное функционирование ворот. Также открыванию таких ворот не будут мешать излишние осадки или земля. В основном секции изготавливают из алюминиевых или стальных сэндвич панелей, которые заполнены специальным полиуретаном. Это дает хорошую прочность, высокую теплоизоляцию и звукоизоляцию.
Производители секционных ворот предлагают разнообразный выбор материалов и обшивок с целью удовлетворить самого утонченного потребителя. Дополнительно к внешнему виду есть возможность оснастить их различными устройствами для дистанционного управления и повышенной автоматизации. Также можно установить различные средства защиты от взлома.
Плюсы:
- нетребовательны к характеристикам помещения;
- высокая теплоизоляция и звукоизоляция;
- широкий выбор отделки.
Минусы:
- дороговизна изделия;
- сложность конструкции;
- доступность к взлому.
Энергоэффективность секционных ворот – как сэкономить деньги?
Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.
Конструкция сэндвич-панелей и толщина полотна
Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.
Ворота панорамного типа
Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».
У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.
Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.
Структура секции ворот Alutech
Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.
Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра
В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука
Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом
Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.
секционные ворота
Защита от защемления пальцев
Сопоставление секционных ворот со строительными материалами разной толщины
Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.
Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже
Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.
Эффективная теплоизоляция, сравнимая с кирпичной стеной
Много ли электричества расходуется?
Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.
Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется
Как сделать автоматические распашные ворота своими руками просто и недорого
Автоматика для откатных ворот, сделанная своими руками, не является недостижимой, когда человек обладает минимальными техническими навыками.
Для создания такой системы понадобится такой набор инструментов:
- шуруповерт;
- рулетка;
- дрель (перфоратор);
- молоток;
- плоскогубцы;
- крепежные элементы.
После подбора необходимого инструментария, важно осмотреть опорные колонны, оценив их состояние. Чтобы смонтировать линейный привод, нужно иметь максимальное расстояние от крайне части столба в 150 мм
Если имеют место иные параметры, следует предпочесть рычажную разновидность аппарата для движения створок.
Монтаж автоматики следует проводить строго по инструкции, что прилагается к аппаратуре. Отклоняться от неё нельзя ни на шаг, чтобы не нарушить работу устройства
К примеру, очень важно правильно выбрать место для установки системы. Даже бетонное и кирпичное основание, может потребовать дополнительного укрепления
После окончания монтажа автоматической системы, её подключают к снабжению электричеством. После включения механизма, происходит окончательная регулировка хода створок, оснащение всей конструкции сигнальными и фотоэлементами. Как правило, все системы требуют наличия резервной кнопки, для получения возможности открытия створок без воздействия электрического тока.
Выбор материала для ворот
Конструкция состоит из сендвич-панелей промышленного изготовления. Такие панели – это два слоя оцинкованного железа или стали с прослойкой из минеральной ваты или полистирола внутри.
Ширина панелей составляет: 610, 500 или 385 миллиметров. Они бывают утепленными или «холодными»; толщина панели без утепления – 20 миллиметров, утепленной — 35-40 миллиметров. Толщина металла для такой конструкции начинается с 0,6 миллиметра, следует выбирать более прочные конструкции. Полотна обрабатываются грунтовкой и окрашиваются в разные цвета. Это позволяет отлично вписать необходимую постройку в комплекс расположенных рядом зданий.
Возможности автоматизации
Вручную открывать и закрывать ворота гаража под дождем или во время снегопада — то еще удовольствие. Это знает каждый автовладелец. Желание автоматизировать процесс вполне закономерно. Автоматический подъем ворот секционного типа может быть реализован двумя способами:
При помощи привода, закрепленного на потолке. С подъемным механизмом он соединяется тросами или цепями (зависит от производителей). Ставится при стандартном, пониженном и наклонном подъеме. Это вариант более дешевый, так как сам привод — самый обычный, большая мощность ему не требуется.
- Осевой привод. Устанавливается сбоку от верхней оси, приводит ее во вращение. Более мощный и более дорогой вариант. Ставится если притолока достаточно высокая — для повышенного вертикального, стандартного подъема.

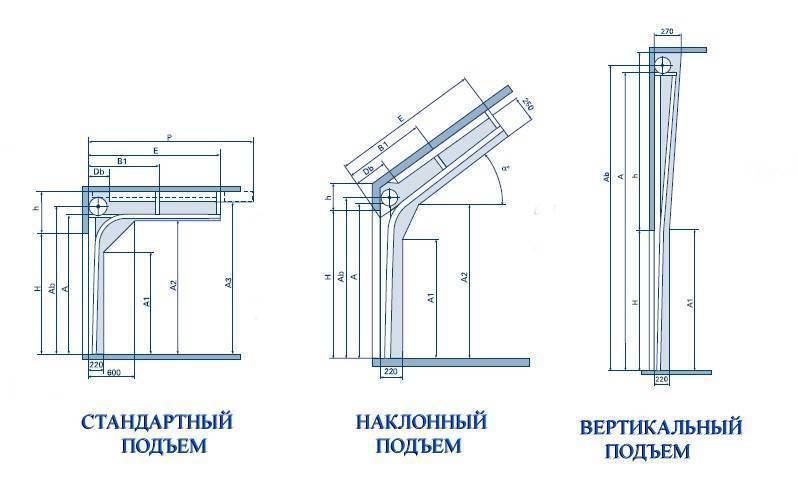

Как видите, выбор есть только при условии базовой комплектации со стандартным (средним) типом подъема. Во всех остальных случаях тип механизма определен параметрами проема.
Автоматическое открывание/закрывание секционных гаражных ворот может «стартовать» от различных устройств:
Пульта, расположенного на стене. Реализуется это просто — при помощи стандартных кнопок, через которые подается питание. Смысл в такой автоматизации — отсутствие физических усилий, хоть выходить под дождь из машины все-таки надо.
Брелка/пульта управления. В этом случае в пульте управления встроен радио-передатчик, в приводе — приемник. Работают они на определенной частоте
При выборе обратите внимание на частотный диапазон — он не должен перекрывать уже имеющиеся в пользовании устройства подобного типа.
Компьютера, смартфона. В этом случае в привод встраивается микропроцессор, который принимает и обрабатывает сигналы.
Из всех этих видов самый распространенный- брелки. Он относительно недорог, дает требуемую степень свободы.

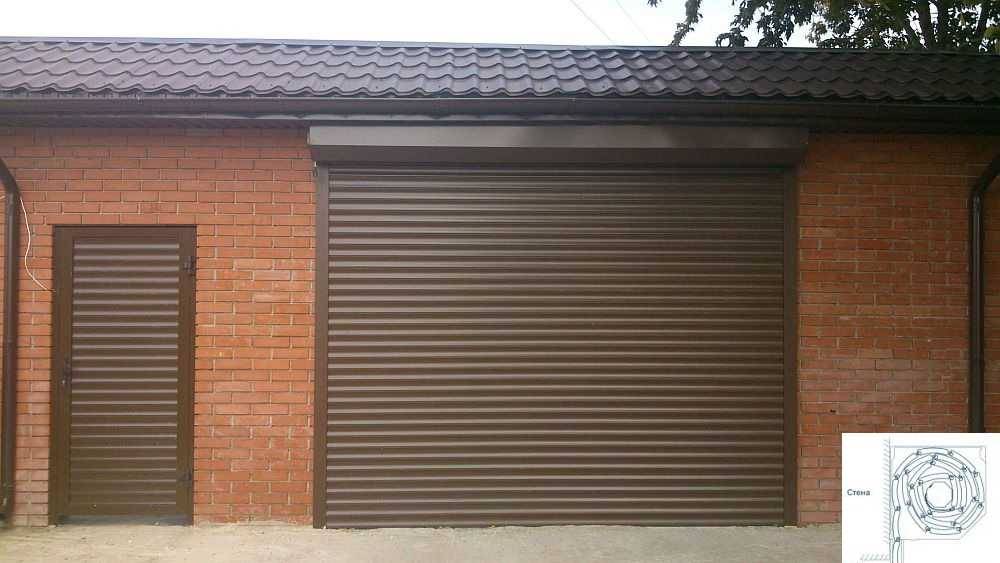

Рулонные (рольставни)
Что представляют собой рольставни все себе представляют. Это набор алюминиевых планок, которые при открытии наматываются на барабан, расположенный под потолком. При движении планки скользят по направляющим, установленным по бокам проема.
Рулонные автоматические гаражные ворота — решение для тех гаражей, для которых противовзломные характеристики не важны
Есть ручной вариант открывания (вороток на барабане), есть механизированный — при помощи мотора, которым можно управлять с пульта дистанционного управления или от кнопок, выведенных на панель рядом с воротами.
Особенности выбора
При выборе рольворот для гаража обращайте внимание на такие моменты:
- Ламели для рольставен делают методом экструзии или прокатки. Более надежные — сделанные путем экструзии, так как при производстве полужидкая масса продавливается в специальные формы. В результате наружные стенки и внутренние перегородки — это единое целое, что намного повышает жесткость и надежность каждой отдельной планки и ворот в целом. Все антивандальные рулонные ворота собираются из экструзионных планок.
Ламели крупнее и из более толстого металла, есть заполненные пеной — для лучшей теплоизоляции
- Утепленные — с пенным наполнителем — ламели всегда сделаны при помощи прокатки. Для повышения жесткости этих планок, наполнитель берут повышенной жесткости — чтобы добавить им стойкости к механическим воздействиям.
- Размеры ламелей, используемых для рольворот: высота от 39 мм до 84 мм, толщина — от 8, мм до 13,5 мм.
- Тип замка, который используется. Бывают обычные — наружные, которые продеваются в приваренные к раме петли, бывают внутренние — распорные. Если замок распорного типа, в межсезонье, когда на улице температура в районе 0°C, стекающий по поверхности конденсат, попадает в механизм замка и замерзает. Открыть ворота можно только растопив лед (использовать можно фен).
Устройство роллетных гаражных ворот
Обратите внимание, что подбор высоты планок в для рулонных ворот делают на основании ширины проема. Малая высота может использоваться для дверных проемов, большая — собственно для ворот
Например, ламели высотой в 84 мм использоваться могут на пролетах до 5 метров длиной.
Достоинства и недостатки
Роллетные ворота для гаража считаются самыми ненадежными и холодными, но в сложенном состоянии они — наиболее компактные и могут устанавливаться при совсем небольшой высоте помещения и низкой притолоке (от 100 мм). И это — их основное достоинство.

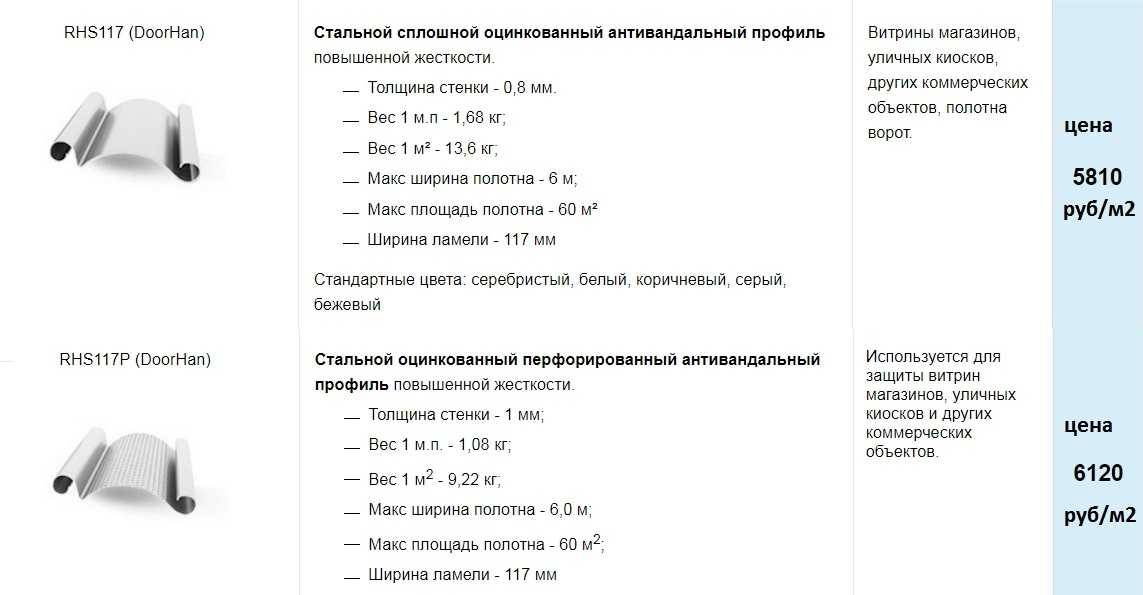

Самые толстые стальные ламели для гаражных рольставен
Еще один плюс — стоят они меньше чем подъемно-поворотные и секционные. Можно, наверное, найти и те, которые будут дешевле распашных. Но по степени защищенности они не идут ни в какое сравнение даже с самыми неказистыми стальными воротами. Антивандальный стальной профиль имеет толщину металла 1 мм. И это — максимум. Стоит он немало. Цена сравнима с теми же секционными.
Как сэкономить и дешевле установить автоматические ворота для гаража
- Выбрать качественного производителя. По отзывам потребителей и заявленным гарантийным обязательствам лидером на рынке является Hörmann. Его продукция изготавливается на заводах в Германии и отличается качественными показателями. 10-летнюю гарантию немецкий производитель дает на полотно и работу автоматики. Установив Hormann, вы на долгие годы забудете о необходимости вкладывать силы и время в ворота, они только будут радовать своей педантичной и безотказной работой.
- Подготовить проем гаража под стандартные размеры. Приводим список стандартных размеров проема гаража, ворота для которых можно купить по сниженной цене: 2500 х 2125 мм, 2500 х 2250 мм, 2500 х 2500 мм, 2750 х 2125 мм, 2750 х 2250 мм, 2750 х 2500 мм, 3000 х 2125 мм, 3000 х 2250 мм, 3000 х 2500 мм, 3000 х 3000 мм, 4000 х 2500 мм, 5000 х 2125 мм, 5000 х 2250 мм, 5000 х 2500 мм. Нестандартный проем можно доработать под нужный размер. Для этого необходимо вызвать специалиста. Воротные системы нестандартных размеров обойдутся в 2 раза дороже.
- Подготовить технические условия для монтажа. Чтобы сэкономить на монтаже ворот, необходимо сделать проем так, чтобы не приходилось дорабатывать его. Существуют стандартные требования для монтажа автоматических ворот:
- 90 мм в зоне бокового упора с обеих сторон от входной группы;
- 210 мм минимальный размер притолоки для автоматических ворот. Специалисты рекомендуют заложить 250 мм для качественного и беспроблемного монтажа.
Соблюдая все эти рекомендации, вы сможете установить качественные и долговечные ворота по доступной цене, не тратя лишние деньги на монтажные работы.

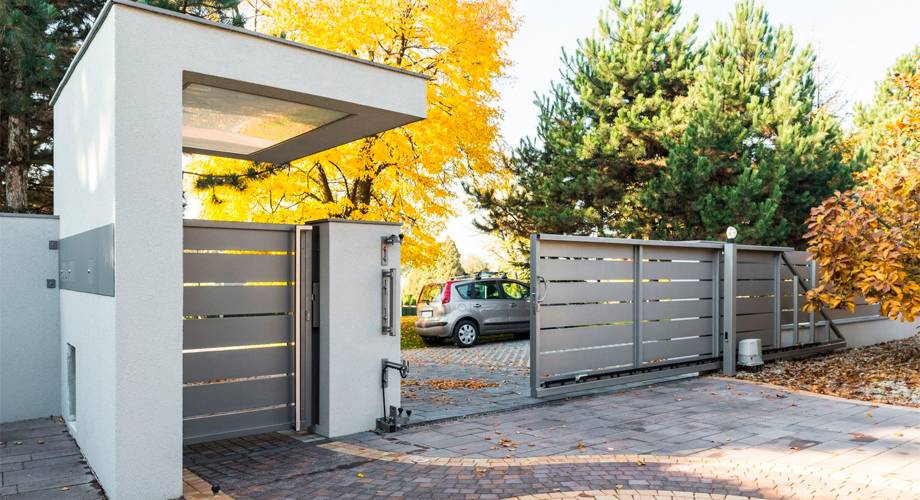

Въездные автоматические ворота
Въездные автоматические ворота могут быть откатными или распашными.
Откатные ворота – это конструкция, требующая тщательной подготовки к монтажу. Если все подготовительные работы будут сделаны на совесть, то монтаж сдвижных ворот будет стоить недорого, а сами работы займут минимум времени. Итак, подготовку можно поручить тем же строителям, которые устанавливали забор или сделать самостоятельно. Внимательно изучите инструкцию, тогда подготовка пройдет просто.
Материалы:
- раствор бетона — 2 куб. м;
- арматура — 4 шт.;
- профтруба 80х40х2 мм — 1 шт.;
- швеллер — 2 м.
Работы:
- Профтрубу укрепляем на столбах въездной группы.
- Готовим углубление размером 0,6х1,8 м, глубиной 1,8 мм.
- Конструкцию из арматуры и швеллера размещаем в яме по уровню.
- Заливаем бетон.
- Через неделю приглашаем монтажников для установки ворот.
Сдвижные автоматические ворота могут быть 2 видов:
| Из сварных конструкций | Из алюминиевого профиля заводского производства |
| Сделанные своими руками или наемными бригадами. Железные трубы сваривают между собой. | Алюминиевая конструкция: поставляется в разобранном виде и на объекте собирается как конструктор |
| Варианты заполнения: профлист, деревянные элементы, сэндвич-панели, кованые изделия. | Варианты заполнения: профлист, деревянные элементы, сэндвич-панели, алюминиевый профиль, роллетное полотно. |
| Стоимость: 20 000-30 000 руб. | Стоимость: от 50 000 руб. |
| Быстро теряют внешний презентабельный вид, сходит краска, конструкция ржавеет. Необходимо подкрашивать, требует постоянного обслуживания. | Не подвержена ржавчине и не потеряет первоначальный вид долгие годы, будет служить без подкраски, без обслуживания, без дополнительных вложений. |

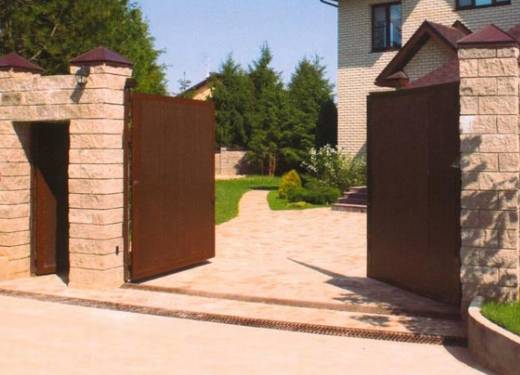

Распашные ворота уже не считаются самым популярным вариантом для ограждения въездной группы, так как ограничивают въезд во время снегопада, а также могут случайно открыться во время проезда автомобиля и ударить его.
От необходимости чистить снег Вас ничего не избавит, а все другие недостатки распашных ворот решает установка привода. Причем ставить автоматику необходимо сразу на обе створки.
При выборе полотна обратите внимание на:
- способность выдерживать ветровую нагрузку;
- рассчитать нагрузку на забор от конструкции;
- предусмотреть средства защиты от неожиданного открывания створки во время заезда автомобиля.
При выборе привода:
- теххарактеристики: макс. вес полотна и ширина полотна;
- сторона открытия;
- дистанционное управление;
- уровень защиты сигнала;
- срок гарантии автоматических элементов;
- техвозможности нестандартной установки.
При установке любого типа автоматических воротных системах есть свои нюансы, соблюдение которых поможет закрыть вопрос о воротах выгодно, качественно и на долгие годы. Следует соблюдать рекомендации и выбирать качественного производителя.
Типы приводов и цена
При эксплуатации автоматических ворот для гаража с дистанционным открытием используют разные приводы:
- подземный;
- рычажный;
- линейный.
Какой тип будет использоваться в конкретном случае, определяется выбором вида автоматических ворот. Если говорить о приводе для гаражных ворот распашного типа, то, как правило, используют линейный привод или рычажный – все зависит от некоторых технических характеристик и особенностей механизма.
Линейный привод достаточно мощный, и рассчитан на приличное количество циклов. Однако выбор ограничивается тем, что его, в основном, используют для конструкций, которые открываются вовнутрь. Хотя есть типы, рассчитанные для более широкого спектра работ, в том числе и для механизма, который открывается наружу.
Внимание стоит уделить тому, что цена привода не всегда соответствует качеству. В любом случае, каждый автолюбитель рассчитывает на свой кошелек
И есть те люди, которые решаются провести полностью все работы по установке ворот для гаража своими руками, что значительно экономит средства на расходные материалы.
