Установка и описание автоматического воздухоотводчика

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

• Устройство требуется для установки:
• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

1. Краны Маевского различаются способом откручивания рабочего винта:
2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:

Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Воздухоотводчики для систем отопления бывают трех типов:

• Прямые приборы традиционного типа. Они монтируются только вертикально.
• Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
• Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Принцип работы ручного воздухоотводчика следующий:

1. В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
2. Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
3. Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

• для открывания используется металлическая или пластиковая рукоятка;
• чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
• для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

1. При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
2. Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
3. При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
4. За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

Где ставить воздухоотводчик в закрытой системе отопления?

Каждый городской житель не понаслышке знает о главном враге системы отопления. Всякий раз с началом отопительного сезона только и слышатся разговоры о том, что надо спускать воздух. Хорошо, когда об этом озаботились ещё на этапе монтажа, и были заранее установлены воздухоотводчики для систем отопления.

Воздухоотводчик на радиаторе отопления

Назначение и эксплуатация автоматического воздухоотводчика

Для удаления воздушных пробок из отопительных систем традиционно используются устройства с ручным управлением — сливные вентили, краны Маевского. Также широкое применение нашел автоматический воздухоотводчик, который стравливает газы, скопившийся в трубопроводе с жидкостным теплоносителем, без вмешательства человека.

Автоматические воздухоотводчики для отопительной системы

Конструкция и принцип работы

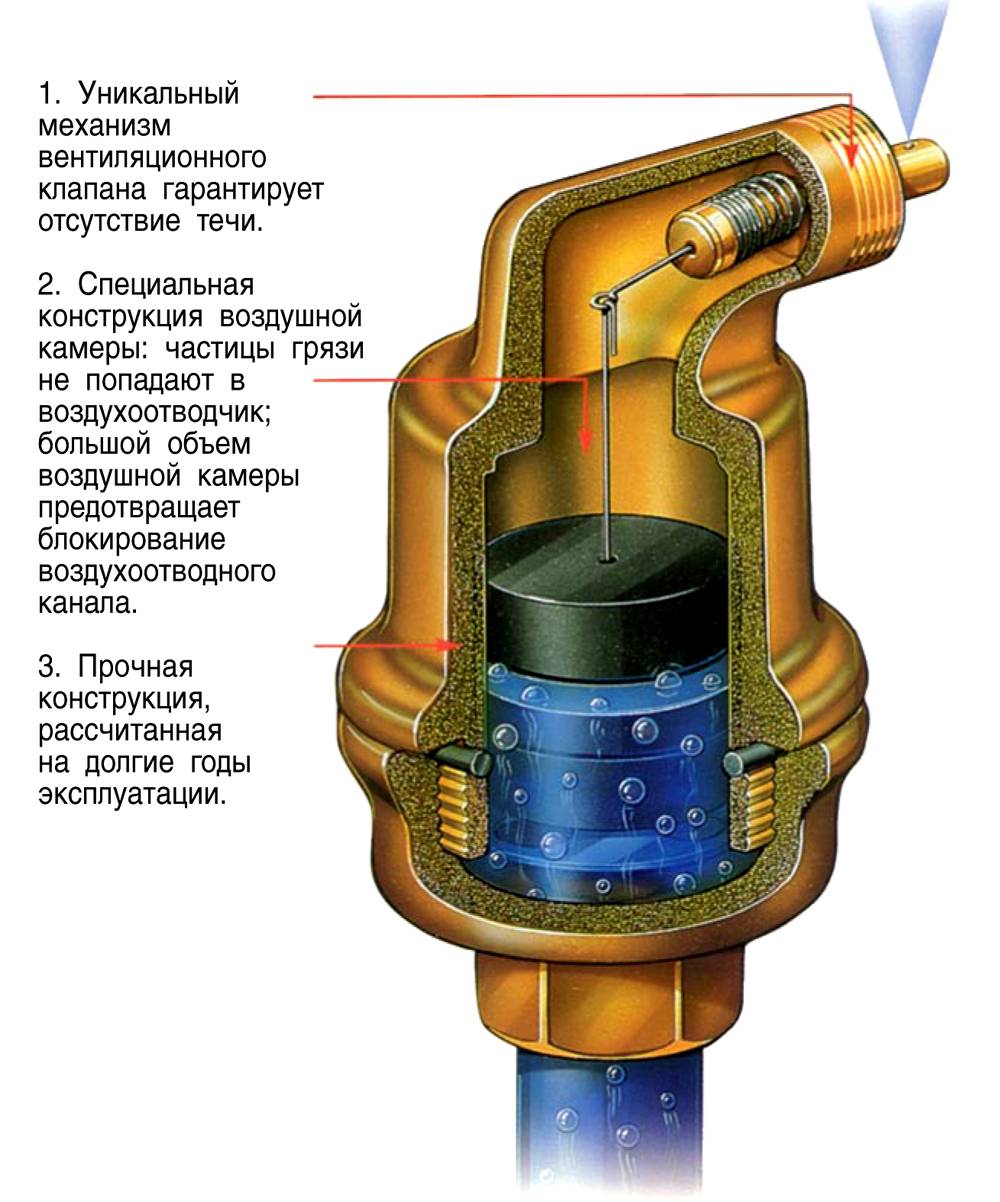

Автоматический воздушный клапан для систем отопления имеет простую и надежную конструкцию. Полый металлический корпус снабжен присоединительным патрубком, который располагается снизу или сбоку, в зависимости от варианта исполнения изделия. Во внутренней камере устройства расположен поплавок, выполненный из полимерной смолы. Поплавок рычажной тягой соединен с игольчатым клапаном, закрывающим отверстие в верхней части крышки воздухоотводчика.

Удаляя пробку при помощи ручного клапана, требуется контролировать процесс, чтобы вовремя перекрыть устройство — полностью стравленным воздух будет тогда, когда через сбросник потечет струйка теплоносителя. Установка автоматического отводчика воздуха избавляет от лишних хлопот по обслуживанию отопительной системы.

Принцип работы устройства базируется на использовании силы тяжести — полый поплавок легче воды, но тяжелее воздуха. В обычном состоянии воздухоудалитель заполнен теплоносителем, за счет чего поплавок находится в верхнем положении, прижимая игольчатый клапан. С течением времени теплоноситель вытесняется из внутренней камеры устройства скапливающимся газом.

В результате поплавок под воздействием силы тяжести опускается вниз, приоткрывая клапан. Скопившийся воздух под давлением жидкости в системе отопления выходит наружу через отверстие в корпусе отводчика, а камера вновь заполняется теплоносителем, который поднимает поплавок, автоматически закрывая клапан.

Поплавковые развоздушиватели служат для удаления воздушных пробок, а также помогают ускорить слив теплоносителя из системы на время профилактических или ремонтных работ. Из-за понижения уровня теплоносителя в контуре клапаны автоматически открываются, и поступающий через них воздух заставляет жидкость быстрее сливаться.

Причины завоздушивания системы

Воздух в отопительном контуре негативно влияет на функционирование и долговечность системы. Кислород, вступая в реакцию со сталью, вызывает коррозию. Воздушные пробки мешают нормальному движению теплоносителя, блокируют нагрев верхней части радиаторов или приборов отопления целиком. Наличие воздушных пузырей в теплоносителе ведет к преждевременному износу подвижных частей циркуляционных насосов.

Завоздушенная система отопления

Существует несколько причин формирования воздушных пробок:

• Использование в качестве теплоносителя воды из водопровода, не прошедшей специальную обработку для удаления растворенного воздуха. При нагреве газы покидают жидкую среду и скапливаются в верхних точках трубопровода и батарей.
• Чрезмерно быстрое заполнение системы теплоносителем или его подача не из нижней точки. В такой ситуации жидкость не успевает вытеснить воздух из всех уголков смонтированной системы.
• Потеря системой герметичности из-за погрешностей в монтаже или повреждения элементов.
• Применение полимерных труб, не имеющих барьерного покрытия, которое препятствует проникновению молекул кислорода в теплоноситель.
• Ошибки при разработке проекта или обустройстве системы (неправильно выбранный угол наклона труб и т.д.).
• Попадание воздуха в систему в ходе ремонта, требующего демонтажа элементов контура.

Обратите внимание! Если воздушная пробка регулярно образуется на одном из участков трубопровода и требуется поднимать давление в системе, чтобы продвинуть ее к воздухоотводчику, рекомендуется смонтировать дополнительный автоматический спускник воздуха на проблемном участке

Инструкция по установке

Первый шаг – отключить стояк водоснабжения в квартире или доме. Потом выбрать участок, где будет стоять клапан, и вырезать болгаркой. Торцовые поверхности трубы зачистить от зазубрин.

Для герметичности в раструб нужно поставить резиновую прокладку (если монтаж по резьбе, вместо прокладки – сантехническая пленка). После этого установить аэратор и крепко зафиксировать его в стояк.

Для одной квартиры на внутреннюю канализацию требуется как минимум 3 клапана – по штуке на каждый потребитель.

Для аэраторов надо обеспечить доступность, чтобы их было легко осматривать и чистить. А чистка нужна раз в год.

Причины возникновения пробок

Существует несколько причин, по которым воздух может оказаться в контуре отопления:

Воздухоотводчик с боковым выводом

• При заполнении труб водой не до конца залиты все полости.
• Частицы кислорода попадают при пополнении теплоносителя при работе системы.
• Он может подсасываться при эксплуатации контура, если были допущены ошибки при его проектировании.
• В воде находится кислород в адсорбированном виде. Со временем он выделяется, поднимается вверх и скапливается в самых высоких точках.

Правильно спроектированный контур обеспечивает стабильную работу отопления и плотное заполнение при первичной заливке воды под давлением.

Жидкость подается снизу вверх до достижения необходимых показателей в системе. При этом воздух из труб и оборудования постепенно вытесняется.

В открытом контуре он сразу выбрасывается в атмосферу, а в закрытой скапливается в специальных отстойниках. Сохранившийся в жидкости кислород обычно в течение двух-трех дней высвобождается и тоже поднимается вверх. Если в проекте не допущены ошибки, газы не задержатся нигде, кроме отведенных для этого точек, в которых и устанавливаются воздухоотводчики.

Воздухоотводчик в системе отопления

В какой-то степени сгладить проблему можно за счет предварительной деаэрации воды, что поможет снизить содержание в ней кислорода с 30 до 1 грамма на 1 тонну. Заранее определить, насколько загазована жидкость, невозможно. Поэтому в любом случае даже из деаэрированной воды необходимо выводить газы. При нагревании жидкости адсорбированные в ней газы начинают быстрее освобождаться, в то время, как повышение давления этот процесс сдерживает.

Способы борьбы с завоздушенностью системы

Для выведения скопившегося в трубах отопления воздуха используются специальные устройства – воздухоотводчики. Их нужно устанавливать на каждом радиаторе. в том числе и стальном, на выходе из нагревательных приборов или в самых высоких точках контура, где концентрируется высвободившийся кислород.

На рынке можно найти различные модификации подобной арматуры, наиболее распространенными являются устройства, произведенные в Италии и Германии. При одинаковом назначении различают два принципиально отличающихся типа.

Ручные устройства

Краны Маевского, или ручные воздухоотводчики, служат для сброса накопившегося в контуре воздуха. Они имеют достаточно простую конструкцию и состоят из винта, перекрывающего игольчатое отверстие в латунном корпусе.

Все части устройства плотно прилегают и в закрытом состоянии не пропускают теплоносителя. Газы стравливаются через расположенное в боковой части корпуса отверстие. В последнее время более популярными стала арматура с метрической резьбой, что значительно упрощает их изготовление. В различных конструкциях регулировка может производиться несколькими способами:

• отвинчиваться отверткой;
• открываться с использованием специального квадратного ключа ICMA;
• отворачиваться руками.

Чаще всего ручные краны устанавливаются на радиаторы, вкручиваясь в верхнее отверстие. Такую арматуру подбирают в зависимости от диаметра.

Часто эти устройства ставятся и на другие приборы. К полотенцесушителям они крепятся при помощи тройника. В двухэтажных домах с верхней подачей все приборы, находящиеся на верхнем этаже, должны быть оснащены кранами Маевского.

После наполнения системы или перед отопительным сезоном необходимо стравливать накопившийся воздух. Для этого делается поворот ручного крана против часовой стрелки, и кислород выходит из прибора. Обычно достаточно одного оборота, но если скопился большой объем газов, можно докрутить вентиль еще на пол-оборота. Перекрывать его нужно, когда вместо газов начинает выходить вода. В системах с принудительной циркуляцией предварительно отключают насос, и через несколько минут после этого выпускают накопившиеся газы. При работающем насосе невозможно собрать весь воздух в месте крепления крана и пробка не удалится.

Иногда встречаются ручные воздухоотводчики не с игольчатым штоком, а с металлическим шариком, перекрывающим отверстие для сброса кислорода. Может отличаться и конструкция корпуса, позволяя установку крана как прямо, так и под углом.

Автоматический клапан

В основе работы воздухоотводчиков, срабатывающих автоматически, лежит поплавково-клапанный принцип. В латунном корпусе устанавливается поплавок, соединенный при помощи рычага с выпускным клапаном. Поплавок постоянно плавает в воде, клапан при этом перекрыт. В случае накопления воздуха поплавок опускается и открывает клапан. Газ выходит в атмосферу через узкое отверстие между поплавком и корпусом.

Далее происходит обратный процесс. По мере выхода воздуха корпус заполняется теплоносителем, и поплавок подымается, перекрывая клапан. При поломке воздухоотводчика не происходит утечки жидкости благодаря присутствию в конструкции запорных колпачков. Монтируется в систему автоматический воздухоотводчик через специальный запорный клапан, который перекрывается, когда устройство снимается. Это позволяет производить ремонтные работы без слива воды и сброса давления.

Устанавливаются такие устройства в самых высоких точках системы и располагаются вертикально. Чаще всего их монтируют в таких ответственных местах:

• на отопительном котле;
• в верхней точке стояка;
• на коллекторах;
• на воздушных сепараторах.

Более широкому применению препятствует низкое качество технической воды. Мелкие частицы, плавающие в жидкости, засоряют отверстие для сброса воздуха, и оборудование перестает работать. В арматуре AFRISO внесено принципиальное изменение в конструкцию:

• увеличен размер отверстия;
• отводящий канал расположен посередине поплавка.

Такая конструкция позволяет воздухоотводчику работать более эффективно и независимо от качества теплоносителя, к тому же значительно упростилось его обслуживание и чистка.

Выбор автоматического воздухоотводчика

Чтобы самостоятельно подобрать оборудование для котла, батареи или иного элемента системы отопления, необходимо учитывать:

• вид устройства;
• материал изготовления;
• технические параметры оборудования;
• производителя.

Разновидности

Производителями выпускаются автоматические воздухоотводчики следующих видов:

прямой. Устройство с прямым патрубком монтируется на самую высокую точку системы отопления, отопительный котел или циркуляционный насос;

Устройство для удаления воздуха прямого типа

угловой. Клапан устанавливается на горизонтальных участках отопительной системы или в труднодоступных местах;

Устройство для удаления воздуха углового типа

радиаторный. Устройство монтируется непосредственно на батарею вместо обычного крана Маевского.

Оборудование для радиаторов отопления

Независимо от вида оборудования, принцип работы всех воздухоотводчиков одинаков.

Материалы, применяемые для изготовления

Автоматические воздухоотводчики поплавкового типа могут быть изготовлены:

• из нержавеющей стали. Устройства отличаются высоким уровнем устойчивости к коррозии, малым весом, но вместе с тем и относительно высокой стоимостью;
• из латуни. Латунный клапан отличается низкой стоимостью. Для защиты оборудования от коррозии дополнительно наносятся никелевое или цинковое покрытие;

Оборудование, изготовленное из никелированной латуни

• из чугуна. Ввиду большого веса и специфических качеств в настоящее время используется исключительно при наличии отопительной системы, изготовленной из аналогичного материала;
• из меди, никеля и иных сплавов.

Для изготовления поплавка чаще всего используется полиэтилен, отличающийся прочностью, неподверженностью высокой температуре и воздействию примесей.

Определение технических параметров

Воздухоотводчик с обратным клапаном или прямым клапаном должен быть подобран в соответствии с параметрами отопительной системы. Существенное значение имеют:

• вид теплоносителя. Выпускаются устройства, предназначенные для воды, неагрессивных сред и так далее;
• максимальная температура носителя в системе. Большинство современных моделей рассчитаны на температуру до 120°С;
• максимальная температура окружающей среды;
• внутреннее давление в системе отопления.

Дополнительно определяются:

• условный проход (диаметр оборудования);
• высота и ширина оборудования;
• вид и шаг резьбы.

Все параметры воздухоотводчика указываются в сопроводительной документации.

Основные параметры выбора

Обзор популярных производителей

Срок эксплуатации и надежность оборудования, предназначенного для отопительной системы помещения, в большинстве случаев определяется производителем. Наибольшей популярностью пользуются:

компания Flamco (Нидерланды). Воздухоотводчики бренда Flexvent изготавливаются малой или средней мощности и преимущественно предназначаются для бытовых радиаторов отопления;

Оборудование, изготовленное в Нидерландах

• ADCA (Португалия). Компания специализируется на выпуске оборудования для промышленных отопительных сетей, отличающееся высокой мощностью и пропускной способностью;
• Valtec (Италия). Производителем изготавливается оборудование разного вида для различных систем отопления. Оно отличается устойчивостью к износу, высоким уровнем герметичности и продолжительным периодом использования (более 10 лет), а также приемлемой стоимостью;

Оборудование для отопления от итальянского производителя

• Данфосс (Дания). Воздухоотводчики серии Airvent Danfoss изготавливаются из латуни. Основными достоинствами являются длительный период использования (от 10 лет), высокое качество и большой ассортимент. Из недостатков можно выделить стоимость продукции, которая в 1,5 – 2 раза выше аналогов;
• Itap (Италия). Оборудование отличается приемлемой стоимостью и длительным периодом эксплуатации.
• Navien (Корея). Продукция компании Навьен обладает популярностью благодаря невысокой стоимости и качеству, которое достигается благодаря использованию запчастей, производимых в Японии.

Устройство, принцип работы и разновидности воздухоотводчиков, работающих в автоматическом режиме представлены на видео.

Установить автоматический воздухоотводчик от компании Valtec или иного производителя можно самостоятельно. При монтаже следует дополнительно позаботиться о герметичности резьбового соединения и использовать ФУМ-ленту, льняную нить или иные средства для герметизации. При установке следует учитывать, что спускной клапан оборудования должен быть направлен четко вверх.

Воздухоотводчики: основная задача

Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Завоздушивание системы происходит по ряду причин, в том числе :

• Из-за высокого содержания растворенных газов в теплоносителе, который не прошел специальную подготовку — деаэрацию. Растворимость газов зависит от температуры среды, и при нагреве теплоносителя воздух отделяется от воды и скапливается, формируя пробки.
• По причине чрезмерно быстрого заполнения контура теплоносителем жидкость в разветвленной сети не успевает вытеснить воздух естественным образом. Теплоноситель требуется заливать с нижней точки, чтобы воздух вытеснялся наверх и уходил через открытый клапан.
• Вследствие проникновения воздуха сквозь стенки полимерного трубопровода, если он выполнен из материала без специального антидиффузионного покрытия. При выборе труб этот момент следует обязательно учитывать.
• В ходе ремонтных работ, связанных с заменой элементов без полного слива теплоносителя – в этом случае ремонтируемый прибор отопления или контур отсекается от остальной системы, а затем подключается обратно.
• При потере герметичности.
• В результате коррозионных процессов — при взаимодействии кислорода с железом из молекулы воздуха высвобождается водород, который также скапливается в системе.

Чем опасен воздух в отопительной системе?

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Места монтажа воздухоотделителей в системе

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать :

1. Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
2. Воздушные пробки работают как теплоизолятор, и если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
3. При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.
4. Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашивается значительно быстрее.

Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов

Где устанавливается группа безопасности для отопления

Как это не странно, группа безопасности для отопления, в том виде, который я описал, нужна далеко не везде. Многие современные котлы, не зависимо на каком топливе они работают, уже на заводе оснащены различными устройствами безопасности и не нуждаются в дополнительной защите. Это связано с международными требованиями по безопасности отопительных котлов. Устройства, заложенные в конструкцию котла, могут практически мгновенно прекратить нагрев теплоносителя при аварийном возрастании температуры или давления теплоносителя. Исключением являются только твердотопливные котлы.

Твердотопливные котлы обладают большой инерцией и сразу остановиться не могут. Даже автоматическим пеллетным котлам требуется время, чтобы до жечь топливо, попавшее в зону горения до момента аварийной ситуации, хотя термостат или контроллер при резком росте температуры теплоносителя моментально перекроют воздух. Дрова еще некоторое время будут тлеть, излучая тепло, в результате температура теплоносителя будет продолжать расти еще какое-то время, хотя и не продолжительное. Поэтому, в случае с твердотопливными котлами, установка, описанной выше группы безопасности является обязательной.

В настоящее время, производители твердотопливных котлов стали включать элементы группы безопасности в комплект поставки котла.

Для чего необходим воздушный клапан для отопления?

Одним из главных условий нормального функционирования системы отопления в доме является достаточный уровень циркуляции теплоносителя

Поэтому при проектировании схемы отопления теплотехники уделяют особое внимание способу подключения отопительных приборов при наличии системы с естественной циркуляцией теплоносителя, или тщательно просчитывают мощность циркуляционного насоса, который создаст нужное давление в системах с принудительным типом циркуляции

Но даже в грамотно спроектированных и правильно подключенных контурах со временем образуются так называемые воздушные пробки, из-за которых воздушит систему отопления во время обогрева дома. Пробки препятствуют прохождению воды по контуру и снижают общую производительность отопительной системы. Провоцировать появление воздушных пробок могут различные факторы. Но зачастую причины завоздушивания системы отопления кроются в том, что во время использования отопительных приборов в контурах закрытого типа выделяется воздушная масса, состоящая из кислорода и водорода.

Причинами скопления воздуха могут быть также другие факторы:

• подсос воздуха извне при подпитке системы;
• некачественное заполнение контура теплоносителем;
• воздух вносится в абсорбированном виде из трубопровода подачи воды;
• некорректно спроектированная система отопления.

Если собственник вовремя не выпустит воздушную смесь из отопительного контура, он поставит под угрозу целостность всей системы отопления.

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.
