Виды автоматических выключателей
На рынке предоставлено большое количество различных изделий. Все они имеют свои отличительные особенности. Чтобы не ошибиться с выбором следует разобраться в их отличительных характеристиках.
На всех устройствах имеется буквенная маркировка. Для защиты домовой электропроводки используются устройства имеющие маркировку «B». На их отключение потребуется от 5 до 20 секунд, а отклонение тока от номинального значения будет составлять 3-5 единиц. К общепромышленным относится изделие имеющий маркер с буквой «C». Они срабатывают через 1-10 секунд, когда ток отклонится от номинального значения на 5-10 единиц. Такое устройство применяется при нормальных нагрузках и считается универсальным. В промышленности применяют автоматы категории «D». Они срабатывают мгновенно, если значение тока превысило свое номинальное значение в 14 раз.
Так же выключатели можно разделить по числу полюсов. От этого значения будет зависеть число проводов, которые можно подключить к устройству. Для защиты определенного участка цепи применяют однополюсные изделия. Их конструкция считается самой простой. К ним можно подключить только 2 провода: один будет служить входом, а другой выходом. Однополюсный автомат не дает гарантию полной защиты, поскольку при его отключении происходит разрыв фазы, а ноль остается подключенным. Когда необходимо полное отсоединение от электросети используют двухполюсные устройства. В случае аварии или короткого замыкания произойдет полное отключение электропроводки. Отключив такой автомат можно проводить ремонтные работы или подключать оборудование. Если электрическая сеть имеет три фазы, то здесь устанавливаются трехполюсные автоматы. Такой вариант устройства применяется в промышленных масштабах.
Автоматические выключатели mitsubishi electric
Автоматические выключатели mitsubishi electric в современном мире уже давно перестали быть экзотикой. Одним из главных их достоинств является возможность отключать ток, не снимая напряжения: с помощью этой функции может быть достигнута полная безопасность в случае короткого замыкания. Устройства оснащаются механическими или электронными приводами. Некоторые из них срабатывают быстрее, другие медленнее, что в данном случае не имеет большого значения.
При возникновении аварии на защищаемой линии отключится ток нагрузки, и только после этого прекратится подача электроэнергии потребителям. В этом заключается принцип защиты от перегрузок по току. Если на линии возникло короткое замыкание (т.е. сопротивление цепи резко уменьшилось), автомат быстро сработает. Такая схема позволяет защитить оборудование, в котором используется полупроводниковая электроника, в том числе и в персональных компьютерах.
Кроме того, автоматические выключатели mitsubishi electric являются достаточно надежными и долговечными. Выключатели серии mtz позволяют легко регулировать величину и направление тока, проходящего через катушку. Такой выключатель в зависимости от ситуации может быть установлен в положение отключения или сигнализации включения. Кроме того, благодаря использованию современных технологий, в выключателе mitsubishi electric реализована возможность плавного срабатывания контактов для уменьшения их износа и, как следствие, увеличение срока службы. Выключатели mitsubishielectricmtz можно комбинировать друг с другом, а также с другими типами автоматических выключателей. Такие комбинации могут быть очень полезными при проведении электромонтажных работ. Также в комплект выключателя входят клеммы под провод разного сечения. Можно соединять провода, используя винтовые зажимы, они значительно облегчают подсоединение проводов к автоматическим выключателям.
Распространенные серии автоматических выключателей
Серия автоматического выключателя определяет эксплуатационные характеристики. Традиционно в промышленных и бытовых электроустановках принято использовать устройства 4 серий:
- АЕ;
- АП;
- АВМ;
- ВА.
Серия АЕ
Применяются в электроустановках напряжением до 660 В переменного тока. Рабочая частота аппаратов защиты серии АЕ составляет стандартные 50-60 Гц. Предназначены для эксплуатации в промышленных и бытовых условиях. Внешне имеют черный карболитовый корпус. Серия отличается надежностью. Многие выключатели АЕ до сих пор исправно служат с советских времен.

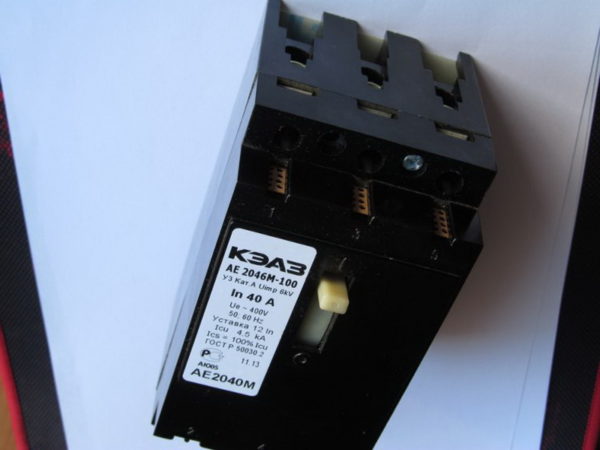

Выключатель-автомат малогабаритный АЕ 2046М
Серия АП
Данные приборы защиты в среде электромонтеров имеют неформальное название «апэшка». Их отличает нестандартный внешний вид. Вместо привычного рычага имеются две кнопки. Черная или серая — включает автомат, красная — выключает.
Серия АП подходит для защиты сетей переменного тока с напряжением до 550 В. Данная модель допускает многократное переключение в течение дня. Поэтому ее часто применяют в качестве обыкновенного выключателя для света или двигателя вытяжки.
Серия АВМ
Мощные автоматические выключатели, рассчитанные на работу в силовых электроустановках с номинальными токами до 2 кА. АВМ применяется в сетях напряжением до 500 В. Допустимо использование в цепях постоянного тока напряжением до 440 В.
Серия ВА
Автоматические выключатели воздушного исполнения. Позволяют подключить потребитель с током до 6,3 кА. Основные области применения — промышленные объекты. Рабочее напряжение составляет 660 В переменного тока.
Тип электромагнитного расцепителя
Автомат должен срабатывать при повышении тока выше определенной отметки. Но в сети периодически возникают кратковременные перегрузки. Обычно они связаны с пусковыми токами. Например, такие перегрузки могут наблюдаться при включении компрессора холодильника, мотора стиральной машины и т.д. Автоматический выключатель при таких временных и краткосрочных перегрузках отключаться не должен, потому у них есть определенная задержка на срабатывание.
Но если ток возрос не из-за перегрузки а из-за КЗ, то за время, которое «выжидает» автоматический выключатель, контакты его расплавятся. Вот для этого и существует электромагнитный автоматический расцепитель. Он срабатывает при определенной величине тока, которая уже не может быть перегрузкой. Этот показатель называют еще током отсечки, так как в этом случае автоматический выключатель отсекает линию от электропитания. Величина тока срабатывания может быть разной и отображается буквами, которые стоят перед цифрами, обозначающими номинал автомата.
Есть три самых ходовых типа:
- B — срабатывает при превышении номинального тока в 3-5 раз;
- C — если он превышен в 5-10 раз;
- D — если больше в 10-20 раз. Класс автомата или тока отсечки
С какой же характеристикой выбрать пакетник? В данном случае выбор автомата защиты также основывается на отдаленности вашего домовладения от подстанции и состояния электросетей выбор автомата защиты проводят пользуясь простыми правилами:
- С буквой «B» на корпусе подходят для дач, домов селах и поселках, которые получают электропитание через воздушки. Также их можно ставить в квартиры старых домов, в которых реконструкция внутридомовой электросети не производилась. Эти защитные автоматы далеко не всегда есть в продаже, стоят немного дороже категории С, но могут доставляться под заказ.
- Пакетники с «C» на корпусе — это наиболее широко распространенный вариант. Они ставятся в сетях с нормальным состоянием, подходят для квартир в новостройках или после капремонта, в частных домах недалеко от подстанции.
- Класс D ставят на предприятиях, в мастерских с оборудованием, имеющим высокие пусковые токи.
То есть по сути выбор автомата защиты в этом случае прост — для большинства случаев подходит тип C. Он и есть в магазинах в большом ассортименте.
Классификация
Чтобы правильно подобрать вводной однополюсный АВ для использования в электрической проводке квартиры следует учитывать такие его параметры, как номинальный и максимальный токи, время срабатывания, габаритные размеры, а также цену устройства и репутацию его производителя. Основные характеристики отражаются на корпусе устройства в виде соответствующего обозначения.
В зависимости от времени срабатывания различают следующие типы автоматических выключателей:
- Быстродействующие. Как правило, такими характеристиками обладают выключатели постоянного тока (время срабатывания меньше 0,008 с). Требования к этим устройствам описаны в ГОСТ 2585—81.
- Нормального быстродействия (0,02 – 0,005 с).
- Пониженного быстродействия (время срабатывания больше 0,02 с).
- Селективный автоматический выключатель.

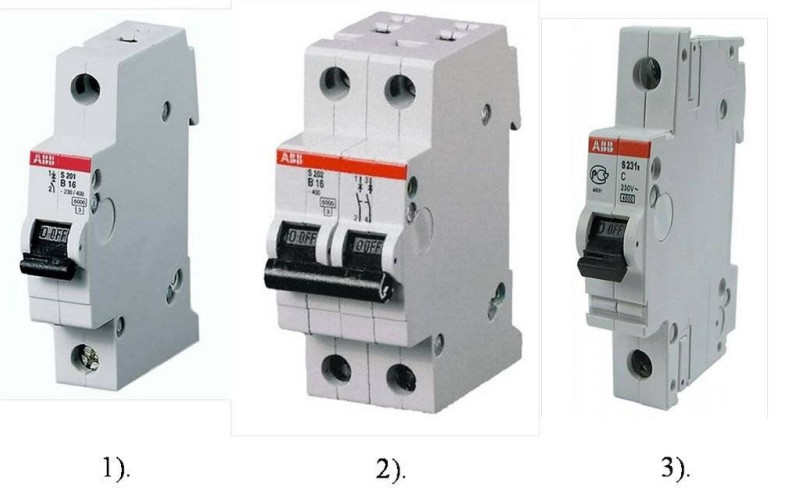

По количеству независимых электрических линий, отключаемых одним механизмом расцепления, автоматы могут быть разделены на одно-, двух-, трех- и четырехполюсные. Трехполюсный автоматический выключатель получил широкое распространение в низковольтных трехфазных сетях. Для организации надежной защиты однофазных сетей, а также цепей постоянного тока может быть использован двухполюсный выключатель.
В зависимости от назначения, автоматический выключатель может иметь различное значение номинального тока и тип времятоковой характеристики. В настоящее время ГОСТом установлены следующие номиналы автоматических выключателей по току:
- До 25 А. Такие выключатели применяются для защиты бытовой электропроводки. Устройства на 3А и 6А используются в основном для защиты цепей освещения. Автоматы на 6А, 10А или 16А могут применяться для отдельного подключения более мощных потребителей.
- Автоматы на 32А, 40А и 50А используются в качестве вводных устройств.
- Выключатели с номинальным током выше 63 А (100А, 160А) представляют собой трехполюсные устройства, предназначенные для установки их в трехфазных сетях.

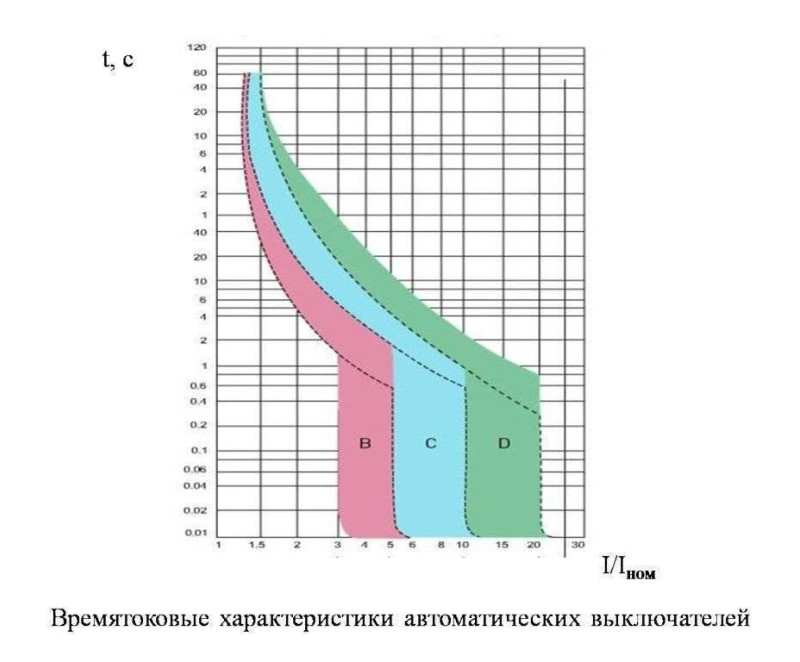

Тип времятоковой характеристики указывается на корпусе изделия в виде буквенного обозначения и показывает, для какого вида нагрузки подходит данный тип автомата.
Тип В. Характеристику этого типа имеет автоматический выключатель света с небольшим номинальным током (3А и 6А).
Тип С. Такие автоматы являются наиболее популярными. Их установка рекомендуется при обустройстве домашней электрической проводки, в которой могут присутствовать одновременно осветительные приборы (3 – 6А), а также маломощные двигатели или трансформаторы (до 40А). В качестве примера можно привести автоматы АВВ S231 С 16А или АЕ246М на 40А.
Тип D. Выключатели, обладающие подобной времятоковой характеристикой, используются для подключения трехфазных электродвигателей с большими пусковыми токами, а также другой индуктивной нагрузки.
Виды и типы автоматических выключателей
Все наши электрические сети и цепи, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями. Их главная задача — это в нужный момент обесточить электрическую цепь, т.е. отключить подачу электрического тока. Автомат (АВ) срабатывает, т.е. отключается, в случаях короткого замыкания и перегрузки в сети (нагрев проводов). Для различных электрических цепей существуют и различные виды и типы автоматических выключателей .
Виды автоматических выключателей (АВ)
• Все автоматы можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом электрическом токе в сети.
• По своей конструкции АВ бывают: воздушные, модульные, а также в литом корпусе.
• Автоматические выключатели подразделяются по показателю номинального тока.
• Также еще одно различие — это номинальное напряжение. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.
• Электрические автоматы бывают токоограничивающие и нетокоограничивающие. Токоограничивающий автоматический выключатель — это выключатель с чрезвычайно малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего максимального значения.
• Все модели электровыключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.
• АВ подразделяются по виду расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.
• По скорости срабатывания. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания. Характеристики могут сочетаться.
• Отличаются АВ и по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.
• Также автоматы различают по наличию свободных контактов и способу присоединения проводников.
Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.
Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.
Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.
Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.
Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.
• A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.
• B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.
• C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.
• D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.
• K – индуктивные нагрузки.
• Z – для электронных устройств.
Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.
Автоматические выключатели разделяются:
По конструкции
Модульные.
Используются, в основном, в бытовых сетях с токами от 0,5 до 125 А. Они имеют от 1 до 4 полюсов. Ширина однополюсного выключателя имеет ширину 1,75 см. Двух, трёх и четырёхполюсные выключатели имеют ширину кратную 1,75 см.
Литые.
Имеют литой корпус, что видно из его названия и предназначены для работы в сетях с токами 10-1000 А. Используются в мастерских, гаражных боксах и т.д.
Воздушные.
Используются в электроустановках большой мощности с токами 800-6300 А. Имеют 3 или 4 полюса и используются в производстве.
По количеству полюсов
По количеству полюсов автоматы делятся на одно, двух, трёх и четырёхполюсные.Одно и двухполюсные используются в однофазной сети. Трёх и четырёхполюсные в трёхфазной сети.
Однополюсные автоматические выключатели используются в цепи, в которую включаются осветительные приборы и розеточные цепи.
Двухполюсные используются в вводных однофазных щитках, а также для защиты линий, питающих мощные однофазные бытовые приборы (стиральные машинки, электроводонагреватели, электрические духовки и т.д.).
Трёхполюсные используются в вводных трёхфазных бытовых и производственных щитках, а также для установки в цепях питания трёхфазного оборудования, в основном промышленного и полупромышленного (трёхфазные бойлеры, трёхфазные электродвигатели, электрические печи, тестомесы и т.д.).
Четырёхполюсные используются в для защиты четырёхпроводных сетей.
Классификация по время-токовым характеристикам
Время-токовые характеристике обозначаются на автоматах буквами A, B, C, D.
Эта маркировка показывает насколько быстро сработает автомат при превышении номинального тока нагрузки. При коротком замыкании автомат срабатывает мгновенно. А вот тепловая защита срабатывает не сразу. Одни автоматы более чувствительны к перегрузке, другие менее. Вот эта чувствительность и обозначается буквами.
А — этой буквой обозначаются автоматические выключатели самые чувствительные к перегрузке. Они срабатывают практически мгновенно при превышении номинального тока нагрузки. Применяются в цепях, которые питают высокоточное оборудование. В быту практически не используются.
В — срабатывают с несущественной задержкой 1-5 секунд при превышении номинального тока в 3-5 раз. Используют их для питания компьютеров, телевизоров с ЖК экраном и другой дорогостоящей техники.
С — чаще всего используются в быту. Срабатывает с задержкой 1,5 — 9 секунд при превышении тока больше номинального в 6-10 раз. Автомат не отключится при незначительном по времени перепаде тока.
D — чувствительность этого автомата самая низкая. Срабатывает при превышении номинального тока в 10-20 раз через 1-10 секунд. Иногда устанавливаются на вводе в здание. Если автоматы в квартирном щитке не сработают, то такой отключит всю линию.
По номинальному току
Автоматические выключатели отличаются также по номинальному тепловому току.
Номинальный ток автоматов бывает: 0,5; 1; 1,6; 2; 3,15; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 А.
Наиболее часто применяемы в быту: 6, 10, 16, 20, 25, 32, 40 А.
При превышении тока указанного на автомате он отключается через определенное время. Об этом сказано выше по тексту.
Для отключения автомата по тепловой защите в нём присутствует тепловой расцепитель.
Для отключения из-за короткого замыкания применяется электромагнитный расцепитель.
Как выбрать по характеристикам и функциям устройства
Основным параметром, по которому выбирается автоматический выключатель, является суммарная токовая нагрузка от всех подключенных электроприборов.
Также нужно обращать внимание на другие факторы – напряжение сети, количество полюсов, защищенность корпуса, сечение проводов, состояние электропроводки.
Определение полюсности автомата
В зависимости от вида электропроводки выбирается полюсность автомата. Для однофазных сетей используются одно- и двухполюсники, для трехфазной электросети применяются приборы с тремя и четырьмя полюсами.
Выбор по току
Ток – наиболее важная характеристика, влияющая на выбор автомата. Именно от этого показателя зависит, сработает ли защита при аварийной ситуации. Для электрощитов, расположенных рядом с электрическими подстанциям, следует покупать защитное устройство на 6 кА. В жилых помещениях это значение увеличивается до 10 кА.
Рабочий или номинальный ток
Рабочие токи определяются суммарной нагрузкой всех бытовых приборов, которые защищает автомат. Следует учитывать и сечение электропроводов и их материал.
Для осветительной группы обычно используются автоматы на 10 Ампер. Розетки могут подключаться к 16 Ампер. Мощное бытовое оборудование вроде электроплит и водонагревателей требует 32 А у защитного автоматического выключателя.
Точное значение рассчитывается как суммарная мощность всех бытовых приборов, деленная на 220 В.
Нежелательно сильно завышать рабочий ток – автомат может не сработать при аварии.
Ток короткого замыкания
Для выбора автомата по току короткого замыкания следует пользоваться правилами ПУЭ. Запрещено использовать выключатели с отключающей способностью ниже 6 кА. В домах чаще всего применяются приборы на 6 и 10 кА.
Селективность
Под данным термином понимают отключение в аварийной ситуации только проблемного участка электросети, а не всей энергии в доме. Следует выбирать автоматы на каждую группу приборов отдельно. Вводный автомат выбирается на 40 А, далее ставятся приборы с меньшим током на каждый вид бытовых устройств.
Число полюсов
Есть несколько видов автоматов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Однополюсники применяются в однофазной сети (одна фаза, два, три провода). Нейтраль в таком случае не защищена. Используется для розеточной группы или для освещения. Двухполюсный выключатель используется для электропроводки с одной фазой и двумя проводами. Можно применять как вводных предохранитель всей сети и для защиты отдельных электроприборов. Устройства с двумя полюсами являются самыми распространенными.
Замена одного двухполюсника двумя однополюсными устройствами запрещена правилами ПУЭ.
Трехполюсники и четырехполюсники используются в трехфазной сети 380 Вольт. Разливаются наличием провода нейтрали в приборе с четырьмя полюсами.
Сечение кабеля
Огромное влияние на выбор оказывает сечение и материал кабелей. В домах, построенных до 2003 годов, использовалась алюминиевая электропроводка. Она является более слабой, и ей требуется замена. Ставить новый выключатель, выбранный только по суммарной мощности, нельзя.
Медные кабели пропускают большие токи, чем алюминиевые.

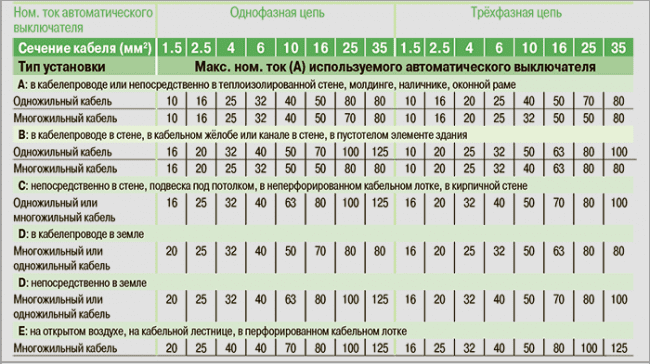

Здесь важно учитывать сечение – изделия из меди площадью 2,5 кв.мм. безопасно работают с токами до 30 А.
Для определения нужного значения следует воспользоваться таблицами расчета сечения кабеля.
Производитель
Обязательно нужно обращать внимание на изготовителя автомата. Лучше приобретать прибор у известной проверенной фирмы в специализированном магазине.
Это снизит риск покупки подделки, и приобретенное изделие будет соответствовать заявленным критериям. Также фирменные магазины дают гарантию на выключатель.
Степень защиты корпуса
Каждый выключатель имеет свою степень защиты корпуса. Она записывается как IP и 2 цифры. Иногда дополнительно могут использоваться 2 латинские буквы, описывающие вспомогательные характеристики. Первая цифра указывает степень защиты от пыли, вторая – от влаги. Чем больше число, тем выше защищенность корпуса автомата.
Маркировка

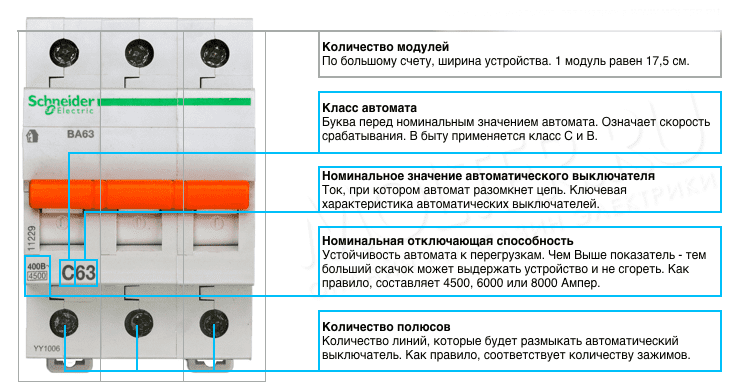

Маркируется выключатель с помощью букв и цифр. Расшифровывается она следующим образом:
- буква А, В, С и т.д. – класс автомата, означает предел тока мгновенного срабатывания;
- цифра обозначает номинальный ток, при котором устройство работает в штатном режиме;
- рядом также указывается число в тысячах ампер, показывающее максимальное значение силы тока, при котором выключатель среагирует.
Маркировка указывается на корпусе прибора и в соответствующей документации.
