Принцип работы балансировочных клапанов в системе отопления

Принцип работы по стандартной схеме

Начинающие мастера часто интересуются, зачем нужен балансировочный клапан в отопительной системе. Но прежде чем знакомится с функциональными возможностями этого агрегата, необходимо изучить принцип настройки системы. Мастеру достаточно представить тупиковую ветвь с несколькими стандартными батареями, которые выступают в качестве своеобразного источника потребления энергии. К ним поступает определённый объем нагретого теплоносителя.

Стоит отметить, что расчётная температура подбирается исходя из того, чтобы её хватало для обогрева определённого помещения.

Сложности возникают тогда, когда на радиаторы не установлены специальные термостатические вентели. Все дело в том, что любые гидравлические настройки будут осуществляться при помощи ручного балансировочного клапана. Фиксируют эту деталь на обратном трубопроводе. Когда все необходимые расчёты произведены, то вентель устанавливается на определённое количество оборотов. Как показывает практика, в регулируемой ветви всегда наблюдается постоянный расход.

Во время осуществив монтаж позволит сэкономить на радиаторах

Несмотря на это, многие владельцы частных домов задаются вопросом, как правильно отрегулировать клапан, когда расход меняется периодически. Изначально нужно отметить, что такая ситуация наблюдается тогда, когда обычные радиаторы оснащены универсальными термостатическими регуляторами, отвечающими за нагрев помещения. Такие детали могут создавать дополнительное препятствие на пути воды, которое будет влиять на интенсивность потока. При этом показатели расхода будут существенно меняться в обратном трубопроводе.

Своевременный монтаж балансировочных устройств позволит добиться того эффекта, когда не нужно устанавливать слишком много радиаторов (в основном хватает 5 штук). Если мастер решит ограничить пределы регулирования термостата, то ему удастся быстро настроить схему отопления.

Конечно, радиаторов может быть больше пяти, но они обязательно пойдут вразнос. Если перекрыть поток теплоносителя термостата первого радиатора, то мастер столкнётся с увеличением потока на второй батарее. Клапан обязательно закроется, а расход пойдёт на следующий узел. Именно этот принцип работы будет считаться актуальным для всех потребителей тепла. Если мастер не предпримет срочных мер, то одни радиаторы будут очень перегреваться, а другим, наоборот, не будет хватать теплоносителя.

Балансировочный клапан с внутренней резьбой STAD:

Как выбрать вентиль для балансировки

При выборе балансировочного вентиля для системы отопления рекомендуется обратить внимание на следующие факторы:

• принцип управления;
• функции устройства;
• способу крепления;
• компанию-производителя.

Виды вентилей в зависимости от способа управления

Балансовый вентиль может управляться двумя способами:

• вручную;
• автоматически.

Вентиль с ручной регулировкой состоит из корпуса, который чаще всего изготавливается из бронзы или латуни, механизма регулирования и ниппелей, требующихся для подключения измерительной аппаратуры. В свою очередь механизм для регулировки состоит из штока, который двигается посредством вращения рукояти, оснащенной шкалой.

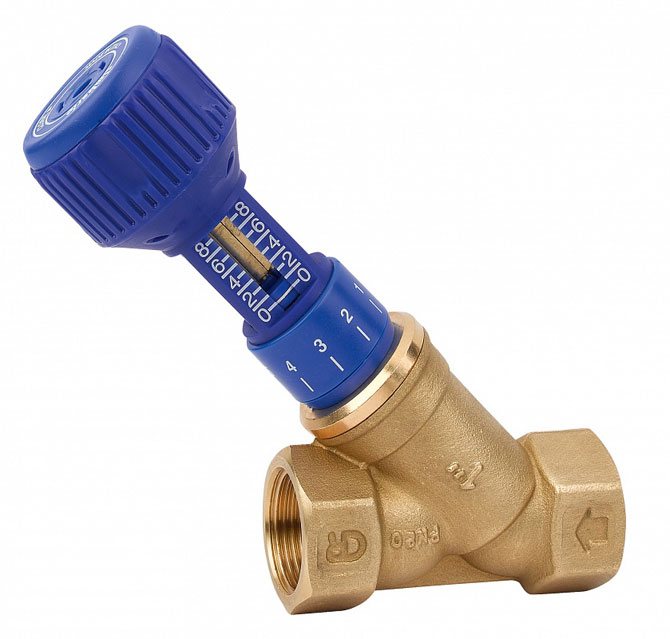

Устройство балансировки с ручным управлением

Автоматический вентиль производит балансировку отопительной системы самостоятельно, при изменении рабочих параметров. Такое устройство нельзя использовать для перекрытия потока воды, поэтому рядом с автоматическим балансировочным вентилем требуется монтаж запорной арматуры.

Устройство автоматической настройки системы

Вентили с ручным управлением устанавливаются на однотрубные системы отопления, а вентиля с автоматическим управлением можно монтировать и на двухтрубные системы.

Разновидности устройств по области назначения

Балансировочный вентиль может применяться для регулировки:

• давления в трубопроводе;
• температуры рабочей жидкости;
• расхода жидкости. Для этой цели требуется вентиль с расходомером. Дополнительное устройство устанавливается непосредственно на вентиле.

Устройство балансировки с дополнительной функцией

Способы крепления вентилей

Вентили, предназначенные для регулировки того или иного параметра системы, могут устанавливаться:

при помощи резьбы, расположенной на концах вентиля;

Вентиль с резьбовым способом крепления

при помощи фиксирующих устройство фланцев.

Вентиль с фланцевым креплением

В домашних системах преимущественно устанавливаются резьбовые вентили. Фланцевые устройства отличаются сложностью монтажа и чаще всего используются в промышленных трубопроводах.

Производители балансировочных вентилей

Среди множества фирм, производящих вентили для балансировки определенных параметров, можно выделить:

датскую компанию Danfoss. Производителем выпускаются вентили для различных функций, причем как ручные, так и автоматические. Большинство устройств можно использовать и в качестве запорной арматуры для трубопровода. Небольшая стоимость и высокое качество выпускаемой продукции позволили компании занять лидирующие позиции на российском рынке;

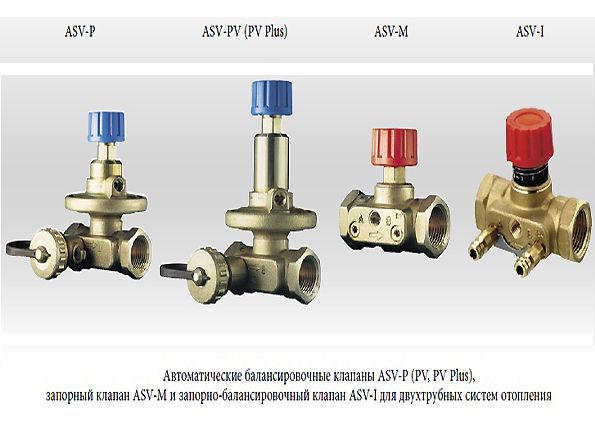

Линейка вентилей от датского производителя

немецкая компания Watts. Преимуществами вентилей от упомянутого бренда являются: возможность установки в любом месте системы (для корректной работы не требуется ровный участок трубопровода), точность и долговечность вентиля, гарантированная производителем;

Устройство, произведенное в Германии

итальянская компания Cimberio. Основным материалом для производства вентилей является латунь. Устройства высокой четкости могут устанавливаться как резьбовым, так и фланцевым способом. Все продукция компании сертифицирована, в том числе по требованиям экологической безопасности;

Устройство для балансировки от итальянского производителя

австрийская компания HERZ. Вентили под брендом Штремакс отличаются высокой стоимостью, которая оправдывается точностью оборудования и длительным периодом использования. Компанией выпускаются устройства промышленного и бытового назначения.

Австрийские балансировочные вентили

На оригинальных вентилях должен находиться логотип выпускаемой компании, у продавца – сертификат соответствия. Если документов нет, то вентиль может быть поддельным. В этом случае компания не гарантирует долговечность его работы.

Принцип работы

Главное отличие рассматриваемого клапана от запорного в возможности работы при нахождении затвора в промежуточном состоянии. Нужно сказать, что конструкция балансировочного прибора может быть разная. Есть клапаны с расположением штока под углом по отношению к потоку. У них золотник может быть как прямой, так и в форме конуса, цилиндра.

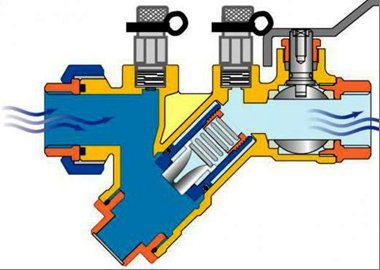

Остановимся на принципе работы клапана с прямым штоком и плоским золотником.

В момент функционирования клапана осуществляется изменение проходного сечения между золотником и седлом. Из-за этого происходит балансировка системы. Золотник находится в плоскости, которая параллельна трубопроводной оси. В это время, в плоскости, которая находится перпендикулярно трубопроводной оси, располагается резьбовой шпиндель с присоединённым золотником. Корпус балансировочного устройства имеет неподвижную резьбовую гайку, что вместе со шпинделем создают ходовую пару.

Из-за вращения рукояти настройки через шпиндель и неподвижную резьбовую гайку передаётся сообщение золотнику. После этого золотник переходит из самого нижнего положение в самое верхнее. При расположении в самом низу золотник присоединяется к седлу в корпусе клапана и таким образом плотно перекрывает поток.

Уплотнение между затвором и седлом, которое создаётся фторопластовыми кольцами, кольцами из резины либо по типу металл-металл (в зависимости от типа применяемого теплового носителя), образует прочное и качественное перекрытие потока. Из-за изменения проходного сечения изменяется и пропускная способность клапана балансировки. Под пропускной способностью (через полностью открытый вентиль, при потере напора в 1 бар) имеется в виду значение, равное расходу (обозначается в м³/ч). Из техпаспорта клапана можно узнать пропускную способность в зависимости от перемены положения затвора.

Автоматический и ручной балансировочные клапаны в системе отопления

Принцип работы балансира в отопительной системе

Принцип работы балансира Принцип функционирования балансировочного устройства состоит в том, что седло клапана способно изменять внутренний проход. Вращением рукоятки приводится в движение соответствующая гайка и шпиндель. При откручивании клапан поднимается в верхнее рабочее положение , чем обеспечивается максимальный проток жидкости , при закручивании — шпиндель давит на седло клапана, опуская его в нижнее положение, тем самым надежно перекрывая проход жидкости по радиатору .

Радиаторная модификация, используемая для механической настройки теплового и гидравлического режимов контуров отопления, выполнена из последующих элементов:

1. Корпус из латуни с патрубками, имеющими резьбу для монтажа внутридомовых трубопроводов.
2. Литое круглое седло, расположенное внутри корпуса.
3. Устройство для регулировки сечения прохода теплоносителя — регулирующий шпиндель, упирающийся при завинчивании в седло.
4. Резиновое уплотняющее кольцо.
5. Защитно-предохранительный колпачок, изготовленный из металла/пластика.

Как установить устройство своими силами

Установка клапана в систему отопления целесообразна, если:

• устройство предусмотрено проектом системы;
• есть проблемы с распределением тепла между радиаторами.

При монтаже устройства рекомендуется следовать следующим правилам:

• для исключения турбулентности вентиль устанавливается на прямом участке трубопровода. При этом расстояние прямого участка перед устройством должно приблизительно составлять 5 длин вентиля, а за устройством – 2 длины. Данное правило не распространяется на вентили, которые по инструкции могут устанавливаться в любом месте;
• при установке устройства требуется строго соблюдать направление потока жидкости, которое указывается стрелкой на корпусе вентиля;
• перед установкой регулирующего картриджа необходима промывка системы, так как попадание даже мельчайших частиц способствует сокращению периода эксплуатации.

Схема монтажа балансировочного вентиля в систему отопления:

1. перекрывается подача жидкости и сливается система. Если этого не сделать, то вода из отопительной системы может привести к затоплению;
2. на выбранном отрезке трубопровода производится вырезка участка, соответствующего по длине аналогичному параметру вентиля;

Подготовка места для установки вентиля

1. на концах труб нарезается резьба;

Подготовка к фиксации вентиля

1. производится герметизация резьбовых соединений;
2. присоединяется устройство;

Уплотнение резьбы и фиксация вентиля

1. настраивается пропускная способность вентиля. Проведение данной операции подробно описано в прилагаемой к вентилю инструкции;
2. система заполняется жидкостью;
3. после промывки устанавливается контролирующий клапан;
4. производится окончательная настройка и установка автоматической головки (если автоматика предусмотрена конструкцией вентиля).

Окончательная настройка устройства

Процесс первоначальной настройки вентиля от компании Cimberio представлен на видео.

Таким образом, подобрать вентиль для балансировки и установить его можно самостоятельно. При этом следует строго руководствоваться представленными в статье правилами.

Когда нужно балансировать систему

Теоретически, регулировка радиаторов отопления необходима в любом случае. Инженер-проектировщик, разрабатывая и рассчитывая водяную систему, закладывает расход теплоносителя на каждую батарею и контур напольного обогрева. После монтажа, заполнения и опрессовки трубопроводной сети исполнитель обязан отрегулировать подачу тепла, ориентируясь на расчетные параметры в проекте.

Поскольку среднестатистического домовладельца заботит лишь тепло и комфорт внутри жилища, самому браться за балансировку рекомендуется в таких случаях:

1. Ближние к котлу батареи нагреваются заметно сильнее дальних радиаторов, соответственно, в комнатах жарко или прохладно (слишком большой перепад температур).
2. Один из радиаторов издает явственный шум — журчание протекающей воды.
3. Замоноличенные в стяжку трубы прогревают полы неравномерно.
4. В процессе наладки новой отопительной разводки, собранной своими руками.

Если при грамотно смонтированном отоплении температура в дальних комнатах существенно ниже, система нуждается в балансировке

Когда не следует регулировать раздачу теплоносителя батареям:

1. Если радиаторная сеть и теплые полы работают без нареканий. Лишний раз крутить вентили не стоит – по неопытности можете сделать хуже.
2. При выявлении различных неполадок – воздух в батареях, протечка, засор радиаторных либо балансировочных вентилей, разрыв мембраны расширительного бака и тому подобное. Сначала устраните неисправность и проверьте работоспособность отопления. Возможно, регулировка не понадобится.
3. Категорически не рекомендуется вмешиваться в работу центрального отопления многоквартирного дома, врезать в общие стояки дополнительные краны и клапаны. Исключение – многоэтажные новостройки с индивидуальными тепловыми вводами в каждую квартиру.

Также не рекомендуется «прижимать» проток через батарею с помощью обычного шарового крана. Нормальное положение штока – полностью открыт либо закрыт, в промежуточной позиции арматура долго не прослужит.

Проток воды регулируется исключительно балансовыми кранами, шаровые открыты на 100%

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Назначение и функции

Многих людей напрямую интересует, для чего собственно нужен этот кран или клапан. Какие функции он выполняет?

Ответить на этот вопрос можно, только предварительно рассмотрев условия в системах отопления.

Стандартная система отопления постоянно гоняет по своим трубам носитель от одного узла к другому. Основной обогрев осуществляется за счет подачи носителя в радиаторы или другие подобные системы. Радиатор, при наличии достаточного количества жидкости внутри и нормальной температуры, отдает тепло в помещение с большой эффективностью.

Однако так действует система трубопроводов в условиях приближенных к идеальным. К сожалению, идеальные условия часто бывает недостижимыми или частично достижимыми.

В трубопроводе с постоянно прогреваемой водой может измениться уровень давления, температура носителя. Это приводит к неравномерному распределению потока по трубам. Чего, конечно же, хотелось бы избежать.

Одни трубы в итоге получают больше тепла, другие – меньше. Для системы отопления такой вариант развития событий – наихудший. Вот для чего используется балансировочный клапан или кран.

Балансировочный клапан для системы отопления

Его задача – автоматический контроль уровня давления и прогрева носителя, а также регулировка его подачи в случае изменения вышеописанных параметров.

Кран легко настраивать, он работает за счет простой пружины и нескольких дополнительных элементов. При этом балансировочный вентиль выполняет поистине титаническую работу, отсекая на логические части отдельные ветки системы и контролируя состояние в них.

На крупных трубопроводах один кран не решит проблему, придется ставить их в большем количестве. Но поверьте – оно того стоит.

На рынке представлено масса такой продукции от разных производителей. Самые популярные марки – Штремакс, Cimberio, Stad и другие. Именно они надежно удерживают свои позиции на рынке уже многие годы.

Общий принцип действия и конструкция

Стандартный балансировочный клапан сильно похож на трубопроводный кран, только в нем есть несколько отличий.

Это тоже фитинг, но фитинг предназначенный не для полного перекрытия системы (хотя некоторые модели Штремакс, Cimberio, Stad могут заниматься и такими вещами в нагрузку к стандартной балансировке) а для ее регуляции.

Конструкция клапана

Основа балансировочных вентилей – специальная пружина, которая настраивается за счет вращения двух ручек. Ручки влияют на ее жесткость. Чем жестче пружина, тем больше давления она может выдержать.

Все механизмы уплотнены резиновыми прокладками. Возле пружины оборудован картридж упрощающий работу клапана. Закрытие потока осуществляется за счет движения золотника к седелкам фитинга. Золотник, чаще всего, тоже контролируется за счет действия пружины.

В продвинутых моделях типа Штремакс, Cimberio и Stad можно задать граничные условия для клапана, при которых он полностью закроет или откроет подачу.

Использование расходометров

Иногда клапана оборудуют расходометром. Пользование расходометром дает нам несколько преимуществ, в том числе возможность:

• следить за потоком;
• тонкой настройки;
• автоматизации процесса регуляции.

В то же время клапана с расходометром стоят довольно дорого, и могут обойтись вам, по меньшей мере в несколько раз дороже обычных.

Как правило, если устройство оборудовано расходометром, то оно относится к высшему классу фитингов, следовательно, на него также будут ставить автоматику.

Существуют и продвинутые клапана, работающие полностью за счет электронных деталей, способные к самостоятельному оцениванию ситуации, оборудованные датчиками и управляемые с единого центра. В гражданском строительстве такие решения почти не используются в силу дороговизны.

Как регулировать балансировочный кран в системе отопления

Настройка механического балансира Перед тем как настраивать баланс радиаторной сети необходимо изучить инструкцию к клапану, которая прилагается при его покупке. В ней обозначена схема регулировки, если пользователь правильно все установит, то сможет реально снизать затраты на тепловую энергию. Регулировку клапана можно выполнить двумя способами.

Первый способ регулировки клапана

Это самый простой и проверенный вариант регулировки, который рекомендуют опытные настройщики теплового режима в водяных сетях теплоснабжения. Для этого потребуется разделить количество оборотов клапана на число батарей, установленных в контуре нагрева по периметру комнаты. Такой прием даёт возможность правильно определять шаг алгоритма настройки. Метод состоит в закрытии всех вентилей в обратном порядке — от крайней к первой батареи по отношению к источнику нагрева.

Например, для тупиковой схемы, имеющей 4 радиатора, оснащенные механическими балансировочными клапанами и регулировкой шпинделя 4.5 оборота:

4.5:4 = 1.1 оборота

Схема открытия:

1. Первый балансировочный вентиль – 1.1 оборот.
2. Второй балансировочный вентиль – 2.2 оборот.
3. Третий балансировочный вентиль – 3.3 оборот.
4. Четвертый балансировочный вентиль – 4.5 оборот.

Второй способ настройки балансира

Существует еще один, очень качественный способ балансировки. Выполняется он намного быстрее, и содержит в себе способность учета некоторой специфики месторасположения батареи. Единственно, что для его выполнения потребуется — термометр контактного типа.

Полный процесс проходит в такой очередности:

1. Открывают все вентиля и дают возможность сети войти в температурное равновесие с рабочей температурой, например, в 80 С.
2. Измеряют температуру всех приборов отопления.
3. Устраняют разницу методом перекрытия первых и средних кранов. Крайние клапаны не регулируются.
4. Обычно, первый клапан проворачивается не более чем на 1.5 об, а средние — на 2.5 об.
5. Дают возможность системе прийти в температурное равновесие в течение 20 мин
6. Производят замер температур и выполняют настройку клапанов дальше, если в этом будет необходимость.

Как еще применяется балансировочный вентиль?

Кроме регулирования отдельных ветвей и стояков в системе отопления, устройство используется и для других целей. Например, балансовый клапан устанавливают в малый контур циркуляции твердотопливного котла, когда он замкнут на буферную емкость. Смысл заключается в том, чтобы поддерживать температуру воды в контуре не ниже 60 ºС и не ставить для этого смесительный узел. Но в этом случае расход в котловом контуре должен быть выше, чем в отопительном. Этим и занимается вентиль, устанавливаемый на подаче.

Еще вариант установки — балансировочный кран регулирует подачу теплоносителя на змеевик бойлера косвенного нагрева. Последний, как правило, присоединяется напрямую от котельного агрегата, поэтому правильно будет ограничить количество теплоносителя для подогрева бойлера. Надо сказать, что в идеале балансовыми кранами лучше оснастить все ветви системы, включая контуры теплого пола и ГВС. Подобные мероприятия повышают качество функционирования отопления и однозначно ведут к экономии энергоносителей.

Рис. 7 Балансировочный вентиль в линии – схема установки автоматической арматуры

В частном доме

Клапан баланса в частном доме устанавливают на каждый радиатор,  выходные патрубки каждого из них должны иметь накидные гайки или другой вид резьбового соединения. Применение автоматических систем не требует настройки — при использовании двухклапанной конструкции подача теплоносителя на радиаторы, установленные на большом расстоянии от котла, автоматически повышается.

Это происходит за счет передачи на исполнительные элементы воды через импульсную трубку под меньшим давлением, чем у первых от котла батарей. Применение другого вида комбинированных вентилей также не требует расчета теплоотдачи с помощью специальных таблиц и измерений, приборы имеют встроенные регулирующие элементы, перемещение которых происходит при помощи электропривода.

Если используется ручной балансир, то необходима его настройка с использованием измерительного оборудования.

Рис. 8 Автоматический балансировочный кран в системе отопления – схема подключения

Для определения объема подачи воды на каждый радиатор и соответственно балансировки, используют электронный контактный термометр, при помощи которого измеряют температуру всех отопительных радиаторов. Средний объем подачи на каждый нагреватель определяют, разделив общее значение на количество нагревательных элементов. Наибольший поток горячей воды должен поступать на самый дальний радиатор, меньшее количество — на ближайший к котлу элемент. При проведении регулировочных работ ручным механическим прибором поступают следующим образом:

• Открывают все регулировочные краны до упора и подключают воду, максимальная температура поверхности радиаторов при этом составляет 70 — 80 градусов.
• Контактным термометром замеряют температуру всех батарей и записывают показания.
• Так как на самые дальние элементы должно подаваться максимальное количество теплоносителя, они не подвергаются дальнейшему регулированию. Каждый вентиль имеет различное число оборотов и свои индивидуальные настройки, поэтому проще всего рассчитать необходимое количество оборотов, используя простейшие школьные правила исходя из линейной зависимости радиаторной температуры от объема проходящего теплового носителя.

Рис. 9 Балансировочная арматура – примеры монтажа

К примеру если рабочая температура первого от котла радиатора составляет +80 С., а последнего +70 С. при одинаковых объемах подачи в 0,5 м.куб./ч., на первом нагревателе данный показатель уменьшают на соотношение 80 к 70 , расход пойдет меньше, и полученный объем будет составлять 0,435 м.куб/ч. Если все вентили выставить не на максимальный поток, а установить средний показатель, то за ориентир можно брать нагреватели, расположенные в середине линии и аналогичным образом уменьшать пропускную способность ближе к котлу и увеличивать ее в самых дальних точках.

В многоэтажном доме или строении

Установка клапанов в многоэтажном доме производится в обратную линию каждого стояка, при большой удаленности электронасоса давление должно быть в каждом из них приблизительно одинаковым — в этом случае расход по каждому стояку считают равным.

Для настройки в многоквартирном доме с большим числом стояков использует данные объема подачи воды электронасосом, который делят на количество стояков. Полученное значение в метрах кубических в час (для клапана Danfoss LENO MSV-B) устанавливают на цифровой шкале устройства вращением рукоятки.

Установка и схема подключения

Обратите внимание! При монтаже устройства в отопительную систему нужно обеспечить правильное положение клапана. Примеры установки балансировочного клапана для системы отопления

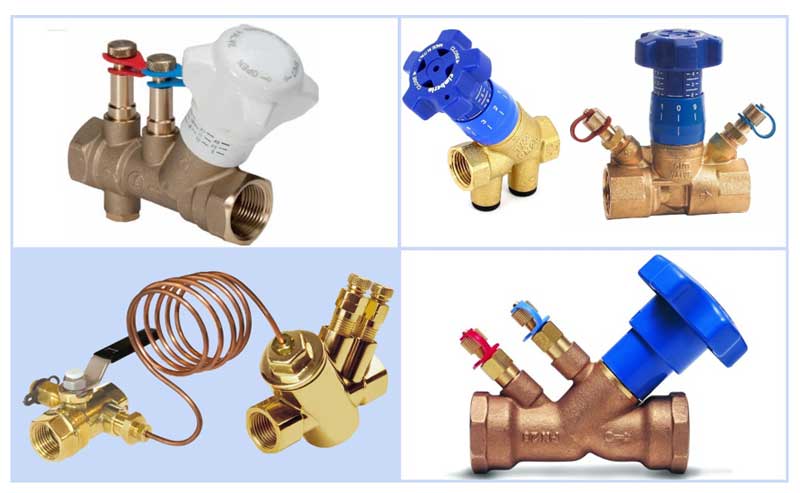

Примеры установки балансировочного клапана для системы отопления

Во время выполнения работ следите за тем, чтобы направление потока теплоносителя совпало с указателем стрелки на корпусе прибора. Правильный монтаж обеспечит расчётное сопротивление механизма и требуемый расход жидкости

Следует обратить внимание на тот факт, что в изделиях некоторых производителей существует возможность ориентирования клапана как за потоком, так и против его направления. При этом шток устройства занимает разное положение в пространстве

Автоматический балансировочный клапан в системе отопления

Во время монтажных работ рекомендовано защитить приспособление от попадания мусора и абразивных частиц, которые приведут к быстрому износу механизма. Перед началом установки над балансировочным клапаном закрепляют грязевик или специальный фильтр. Для нормальной работы устройства необходимы длинные прямолинейные участки трубы до и после точки монтажа.

Заправляют отопительную систему через специальный штуцер, который находится на обратке в непосредственной близости к устройству. Клапан, установленный на основной магистрали, перекрывают. Заметим, что настройка балансировочного клапана проводится в процессе работы отопительной системы по специальным таблицам исходя из расхода теплоносителя и перепадов давления.

Зачем он нужен?

Современные большие системы отопления не способны справляться с неравномерным движением теплой воды, что приводит к неправильному прогреву помещений в разных комнатах. Часто неправильный расчет водоснабжения приводит к тому, что расход теплоносителя очень высок, и не вся жидкость доходит до радиаторов в дальней комнате.

Чтобы уровнять расход теплой воды которую подают котлы в разных ветках отопительной системы используются балансировочные клапаны, которые обеспечивают качественную работу теплоносителей.

Назначение изделия бывает различным – его используют как в трубопроводе горячей воды, так и в отопительных системах для жилых помещений различного типа и размеров, в том числе если в трубопровод установлены электрические тепловые насосы.

Чаще всего данное устройство используют специалисты по гидравлическим системам, для регуляция местного уровня гидравлического сопротивления, при помощи уменьшения или увеличения сечения внутри механизма. Оно простое в устройстве, благодаря механической работе может функционировать бесперебойно. После того как мы разобрались что это такое, можно приступить к выбору изделия и его монтажу.

Методы балансировки

наиболее распространены следующие способы балансировки систем отопления:

• по расходу теплоносителя;
• по балансу температур.

По расходу теплоносителя

Это более точный и эффективный способ. Для него потребуется проект трубопроводной системы и оценочный расчет расхода жидкости в каждом ее сегменте. Приблизительный оценочный расчет можно выполнить самостоятельно, для более точного потребуются услуги инженера- теплотехника. На каждом сегменте должна быть смонтирован балансировочный клапан.

Работают с устройством в следующей последовательности:

• клапанами- партнерами вся система отопления разбивается на отдельные участки;
• проводятся замеры через балансировочные клапаны в каждом модуле, определяется фактический расход теплоносителя на участке;
• полученные данные сравниваются с расчетными значениями расхода для данного сегмента;
• проводится регулировка клапанов и повторная серия измерений.

Если доступен ПК с установленной программой, то задача предварительного расчета упрощается:

• данные измерений передаются на ПК, где строится тепловая и гидравлическая модель системы;
• программа выполняет балансировку, выдавая рекомендации по установке каждого клапана;

Далее мощность котла устанавливается равной расчетному значению.

Для балансировки системы отопления мощность котла устанавливается равной расчетному значению

На современном рынке предлагаются также балансировочные модули со встроенным измерителем расхода, позволяющие выполнять грубую настройку расхода жидкости без применения дорогостоящего измерительного устройства. Для неотопительных систем в небольших зданиях такой точности вполне достаточно.

После выполнения балансировки каждый теплообменник (или сегмент сети) будет получать и отдавать в помещение строго определенное количество тепловой энергии, не зависящее от расстояния между радиатором и котлом, этажа и других факторов. Преимуществами гидравлическая балансировки системы отопления являются:

• высокая точность настройки параметров системы;
• возможность сэкономить до 10% энергоресурсов по сравнению с несбалансированной системой;
• устранение шумов потока в ближних к котлу батареях и трубах.

К недостаткам можно отнести:

• высокая стоимость балансировочных клапанов и универсального измерительного устройства;
• необходимость проектной гидравлической схемы с расчетами значений потока в каждом сегменте.

Для сложных отопительных систем, а тем при балансировке системы отопления многоэтажного дома, это единственный способ повысить эффективность системы отопления.

По температуре

Нередко владелец дома, особенно недавно его приобретший, сталкивается с ситуацией, когда дом прогревается неравномерно, топливо расходуется неэффективно, а никакой документации на систему нет. Отсутствуют и тепловые расчеты.

Наиболее простым выходом в таком случае будет регулировка каждого радиатора по температуре поверхности. На каждый теплообменник придется установить регулировочный вентиль с термостатом. Потребуется также пирометр или электронный контактный термометр для измерения температуры батареи.

Работы по балансировке двухтрубной системы отопления проводятся в следующей последовательности:

• на наиболее удаленном от бойлера теплообменнике вентиль открывают полностью;
• проходя по линии трубы от дальнего радиатора к ближнему, вентиль каждого заворачивают на пропорциональное их числу количество оборотов.
• измеряют температуру на выходе каждого теплообменника;
• двигаясь от дальнего к ближнему, прикручивают или откручивают вентиль таким образом, чтобы его температура стала равна предыдущему;
• между регулировкой и измерением нужно делать паузу в 5-10 минут для стабилизации потока теплоносителя.

Достоинствами температурной балансировки являются

• доступность регулировочной арматуры;
• простота регулировки;
• не нужна гидравлическая схема и точные расчеты.

К недостаткам следует отнести:

• низкая точность регулировки;
• меньшая энергоэффективность
• зависимость температурного режима каждого радиатора от параметров всех остальных;

Такой метод применим для балансировки системы отопления своими руками в небольших постройках.

Принцип действия

Балансировочные клапаны предназначены для того, чтобы с их помощью добиться максимальной отдачи всех нагревательных элементов системы, а также в любой момент произвести ее регулировку.

Рекомендуем ознакомиться: Особенности двухтрубной разводки системы отопления дома

Принцип работы устройства заключается в том, что клапан изменяет проходное сечение с помощью работы деталей.

Когда рукоятку, рассчитанную для регулировки, прокручивают в любую из сторон, крутящий момент передается на гайку и шпиндель. Откручивание заставляет последний элемент подниматься из нижнего положения в верхнее. Находясь внизу, он плотно перекрывает поток, не пропуская теплоноситель по трубам.

Таким образом, когда кран откручивают, золотник пропускает определенное количество энергоносителя, увеличивая проход, когда закручивают, проход сужается, что уменьшает или полностью перекрывает поток. Поворот шпинделя изменяет пропускную способность устройства.

Любая регулировка проходного сечения влечет за собой изменение сопротивления клапана потоку воды или любого другого теплоносителя.

Вода, так же, как и любой другой энергоноситель, всегда идет путем наименьшего сопротивления. В результате дальние отопительные контуры нагреваются недостаточно. Балансировочный клапан создает искусственное сопротивление на пути воды, ускоряя ее подачу в дальние контуры. Таким образом, приспособление обеспечивает рассчитанный перепад давления.

При такой работе основная задача всей конструкции состоит в том, чтобы обеспечить максимальную герметичность. Для этого производители используют несколько вариантов уплотнительных колец:

• из фторопласта;
• из плотной резины;
• из металла.

Для точной настройки нужно изучить технические характеристики, в которых описана работа системы при определенных положениях затвора.
