Forza
Серия относительно бюджетных среднемощных радиаторов Рифар. В зависимости от показателя межосевого расстояния, модели этой серии могут быть трех типов:
- B200 – радиаторы с межосевым промежутком в 200 мм. Имеют закрытую заднюю секцию – за счет такой конструктивной особенности батареи отлично сочетаются с требовательными в плане эстетики интерьера французскими окнами.
- B350 – батареи с межосевым расстоянием в 350 мм. Часто используются в помещениях с определенными ограничениями по высоте в зоне монтажа – такие биметаллические радиаторы позволяют сохранить неизменным стиль пространства.
- B500 – наиболее мощные модели серии с межосевым промежутком в 500 мм. Идеально подходят для помещений большой площади со слабой теплоизоляцией – эти высокопроизводительные батареи способны обеспечить качественный обогрев даже в столь сложных условиях.
Радиаторы рассчитаны на бесперебойную работу при температуре до 135 градусов и способны выдержать давление до 20 атм.
Радиатор Forza
В работе радиаторов Forza основная ставка делается на максимально допустимый теплопоток одной секции: для моделей с межосевыми промежутками в 200 мм и 350 мм это значение равно 136 Ватт, для 500 мм – 200 Ватт. Гарантия от производителя составляет 15 лет.
Учитывайте особенности помещения
Обратите внимание, что число секций не зависит от ширины оконного проема. Это распространенная ошибка, которую допускают многие покупатели при выборе радиатора
Тем не менее, существует ряд факторов, которые при расчете все же следует учитывать. Так на увеличение показателя расчетного количества тепла может повлиять:
- наличие в помещении нескольких окон или нескольких наружных стен — на 20-30%;
- окна в помещении выходят на север или на северо-запад — на 10%;
- радиатор будет закрыт сплошной декоративной панелью — минимум на 15%;
- радиатор будет располагаться в открытой нише — минимум на 5%.
Не смотря на кажущуюся простоту проведения расчетов, их выполнение все же лучше доверить профессионалу.
Источник

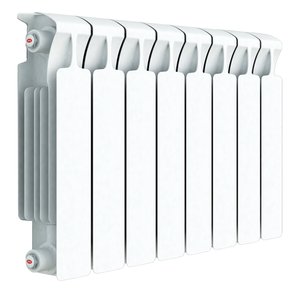

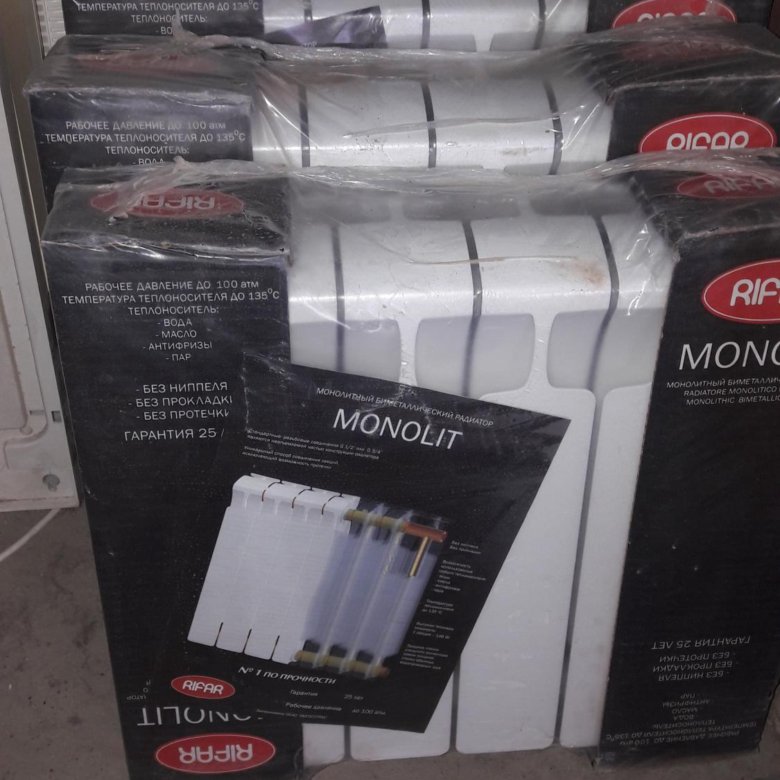

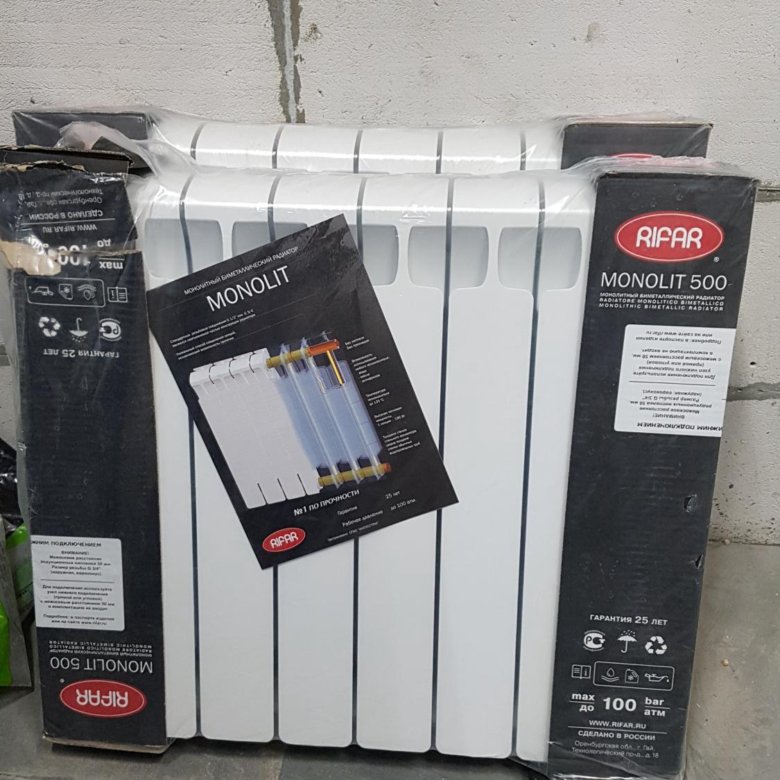

Биметаллический радиатор MONOLIT 500 (боковое подключение)
(производство Россия) Биметаллический радиатор MONOLIT – это принципиально новый, запатентованный отопительный прибор с особо высокими техническими характеристиками, отвечающими самым суровым условиям эксплуатации.
Радиатор внешне похожий на обычные биметаллические и алюминиевые секционные радиаторы, основные отличия радиатора MONOLIT, то что внутри него теплоноситель движется по стальным каналам, соединенным с помощью уникальной технологии сварки в единую не разборную конструкцию. Благодаря этому в радиаторе MONOLIT в принципе отсутствуют участки, потенциально опасные для возникновения протечек.
Радиаторы MONOLIT обладают исключительной надежностью, а также высокой теплоотдачей, которая достигается за счет развитой геометрии теплопередающих поверхностей из алюминиевого сплава.
Конструкция и технология изготовления биметаллического радиатора отопления MONOLIT обеспечивают:
- Долговечность эксплуатации. Гарантия производителя — 25 лет.
- Эффективность поддержания комфортного температурного режима.
- Высокую стойкость к коррозии. Каналы, по которым проходит теплоноситель, сделаны из стали повышенной коррозионной стойкости, а их толщина соответствует толщине обычных стальных водопроводных труб.
- Отсутствие межсекционных стыков.
- Индифферентность к типу теплоносителя и качеству его подготовки в системах индивидуального и коллективного отопления. Возможность использования в качестве теплоносителя различных незамерзающих жидкостей.
- Возможность использования радиатора при высокой (до 135 °С) температуре теплоносителя.
- Высокую прочность конструкции. Рабочее давление теплоносителя — до 100 атм.; испытательное давление — 150 атм.
- Возможность применения в помещениях различного назначения, в том числе в медицинских учреждениях, в детских дошкольных учреждениях и т.д. — за счет наилучшего соотношения радиационной и конвективной составляющей теплового потока.
- Легкость монтажа. Нет необходимости установки переходников с левой и правой резьбой. Стандартные резьбовые соединения G1/2” или G3/4” являются неотъемлемой частью конструкции радиатора.
Выпускается серийно от 4 до 14 секций, цвет по каталогу RAL 9016.

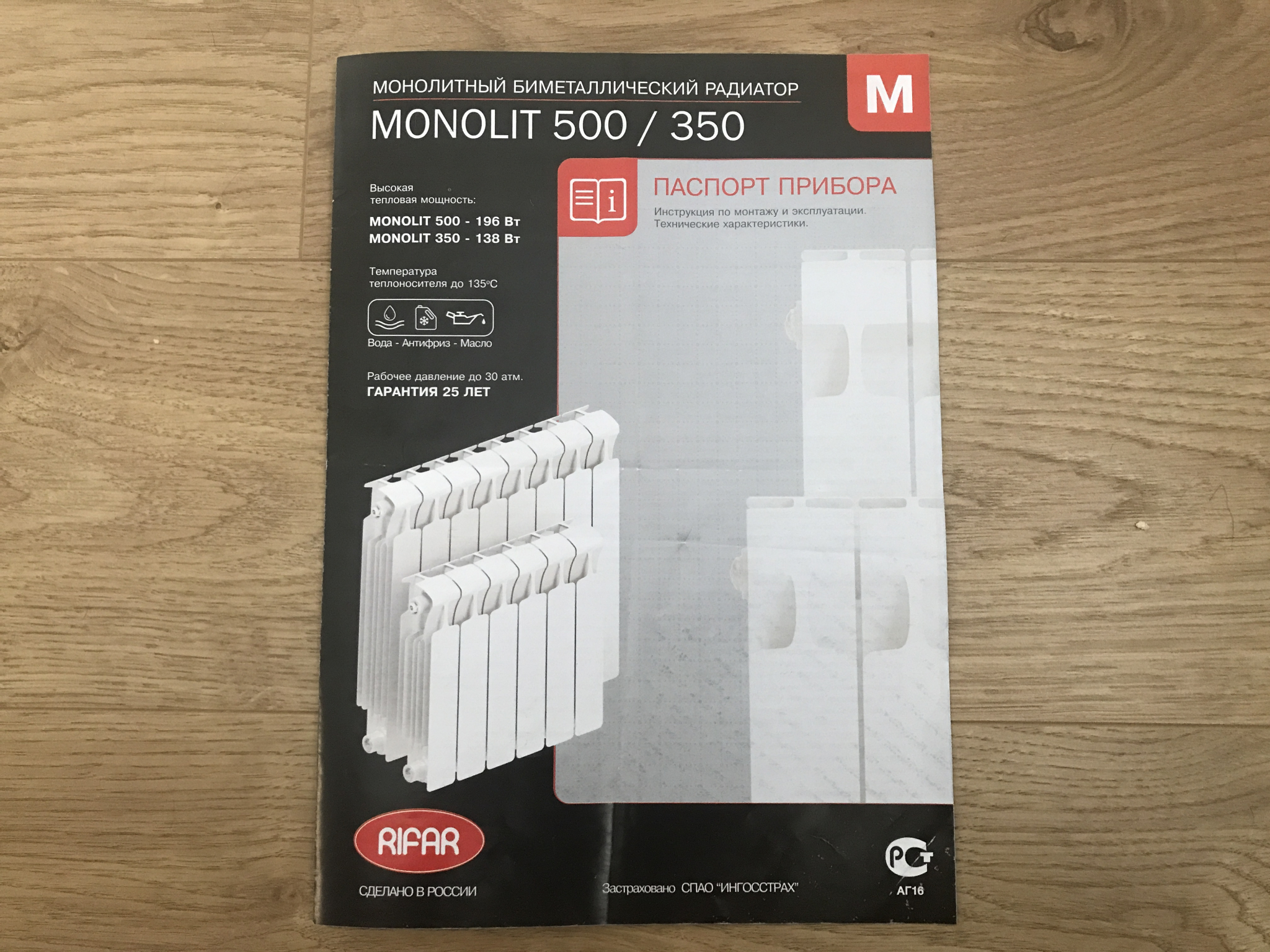

С информацией по предоставлению гарантии вы можете ознакомиться в паспорте.
Технические характеристики
Основные технические параметры:
| — Рабочее давление — Испытательное давление — Максимальная температура теплоносителя — Водородный показатель теплоносителя — Основные диаметры подсоединительных отверстий | 100 атм. до 150 атм. 135ºС pH 7–9 G¾», G½» |
Рифар Монолит и SUPReMO
Биметаллические радиаторы Рифар нового поколения с монолитной конструкцией стали настоящим прорывом в области создания надежных радиаторов отопления отечественного производства.
Стальной сердечник впервые был создан по технологии контактно-стыковой сварки, которая запатентована инженерами фирмы и не имеет аналогов в мире. Цельный стальной корпус полностью исключает возможность протечки и способен выдерживать гидравлические удары в тепловых сетях свыше 100 атмосфер. Толщина стенок трубок для прохождения теплоносителя совпадает с толщиной труб в российских системах, этот толстый слой изнутри покрыт антикоррозийным составом и дает возможность заполнения системы любым типом жидкости.
Алюминиевый корпус, скрывающий внутреннюю конструкцию, выглядит привлекательно, не имеет острых углов, а благодаря широким ребрам обеспечивает великолепную отдачу тепла и быстрый прогрев помещения. Заводская покраска в несколько слоев с использованием специального термостойкого материала отлично держится и не требует дополнительных расходов на поддержание привлекательного внешнего вида.
Для экономии и поддержания комфортной температуры монолитные конструкции оснащаются терморегуляторами и датчиками контроля.
За счет монолитной структуры этот тип радиаторов Рифар не предусматривает дополнительных секций или модификации, но выпускается с большим количеством вариаций от 4 до 14 ребер.
В зависимости от предпочтений можно выбрать одну из двух серии монолитной линейки.
Серия MONOLIT похожа на биметаллические конструкции секционных радиаторов, но это сходство только внешнее. Внутри скрыт прочный цельный стальной корпус, трубки системы циркуляции теплоносителя расположены вертикально, а небольшой угол наклона алюминиевых ребер обеспечивает высокие параметры отдачи тепла. Полное отсутствие острых углов и термостойкое покрытие облегчает уход за радиатором, а возможность выбора нижнего или верхнего типа подключения расширяет условия эксплуатации в различных сетях. Радиаторы, выпущенные позднее 2011 года могут работать с антифризом, о чем указано в инструкции к прибору. Рифар гарантирует сохранение технических характеристик монолитной конструкции этой серии на протяжении 25-50 лет, в зависимости от модели.
- Серия SUPReMO является воплощением мечты об изысканном дизайне, безопасности и отменных тепловых качествах. Алюминиевый корпус SUPReMO представляет собой цельный короб, благодаря которому радиатор выглядит привлекательно и исключает возможность получения случайных травм. Скошенные боковые поверхности увеличивают отдачу тепла и позволяют быстро прогреть помещение большого объема. Внутренняя поверхность стального корпуса покрыта дополнительным защитным слоем, который повышает устойчивость к щелочной среде, дает возможность использовать масляные теплоносители и незамерзающие жидкости. Радиаторы SUPReMO адаптированы к верхнему и нижнему типу подключения, подходят для левосторонних и правосторонних систем отопления.
Все конструкции поставляются в комплекте с расходными материалами, адаптированными под заданный диаметр отопительных труб. Монолитные радиаторы считаются лучшими из всех представленных на рынке отопительных приборов на сегодняшний день, а надежность фирмы Рифар доказана многолетним успешным опытом работы и отзывами довольных клиентов.
Видеообзор: металлические радиаторы Рифар
Радиаторы Рифар не биметаллические?
только из одной стальной трубы
Отзывы специалистов по поводу добросовестности компании Рифар и качестве продукции:
Был на заводе Рифар, поэтому очень уважаю их продукцию. Оборудование у них самое лучшее, я бы даже сказал, что руководство просто фанатеет от новых технологий. Можно было бы остановиться на том ассортименте, который существует и наслаждаться прибилью, но они еще сконструировали серию Монолит, аналогов которой просто нет нигде.
Это вам не Китай, потому что у некоторых моделей проверяет буквально каждую единицу. А другие выборочно испытывают сверхдавлением, нещадно деформируя изделие, чтобы увидеть, где его предел (эти опытные образцы идут на утиль). А заявления вроде «установщики говорят, что у Рифара плохое качество» считаю испорченным телефоном. Я не слышал пока еще ни одного такого отзыва от реального монтажника. Я не питаю ложных иллюзий насчет этой марки, но и клевету собирать не вижу смысла.
Юрий, специалист по продаже радиаторов
Ролик с проверкой магнитом – сущий бред, посмотрим на этого умельца, который поставил пластиковую подводку. Как в трубах поднимется давлению, то он увидит что почем.
Андрей, специалист по установке систем отопления
Кто производит радиаторы марки Рифар
Компания Рифар является отечественным производителем систем отопления. На базе предприятия Рифар была разработана уникальная конструкция радиатора, обеспечивающая максимальную теплоотдачу и малую инерционность. При выпуске и разработке продукции, производитель в первую очередь ориентируется на отечественные условия эксплуатации. В результате удалось разработать конструкцию, устойчивую к агрессивной среде теплоносителя, резким скачкам давления.
Одним из достижений компании Рифар является выпуск радиаторов, изготовленных с радиусом кривизны, что дает возможность выполнить самые сложные технические и дизайнерские решения.
Основной политикой Rifar было и остается разработка систем отопления, не уступающих по качеству образцам, изготовленным ведущими европейскими производителями, но при этом приспособленным к более суровым отечественным условиям.
Суть биметаллической технологии

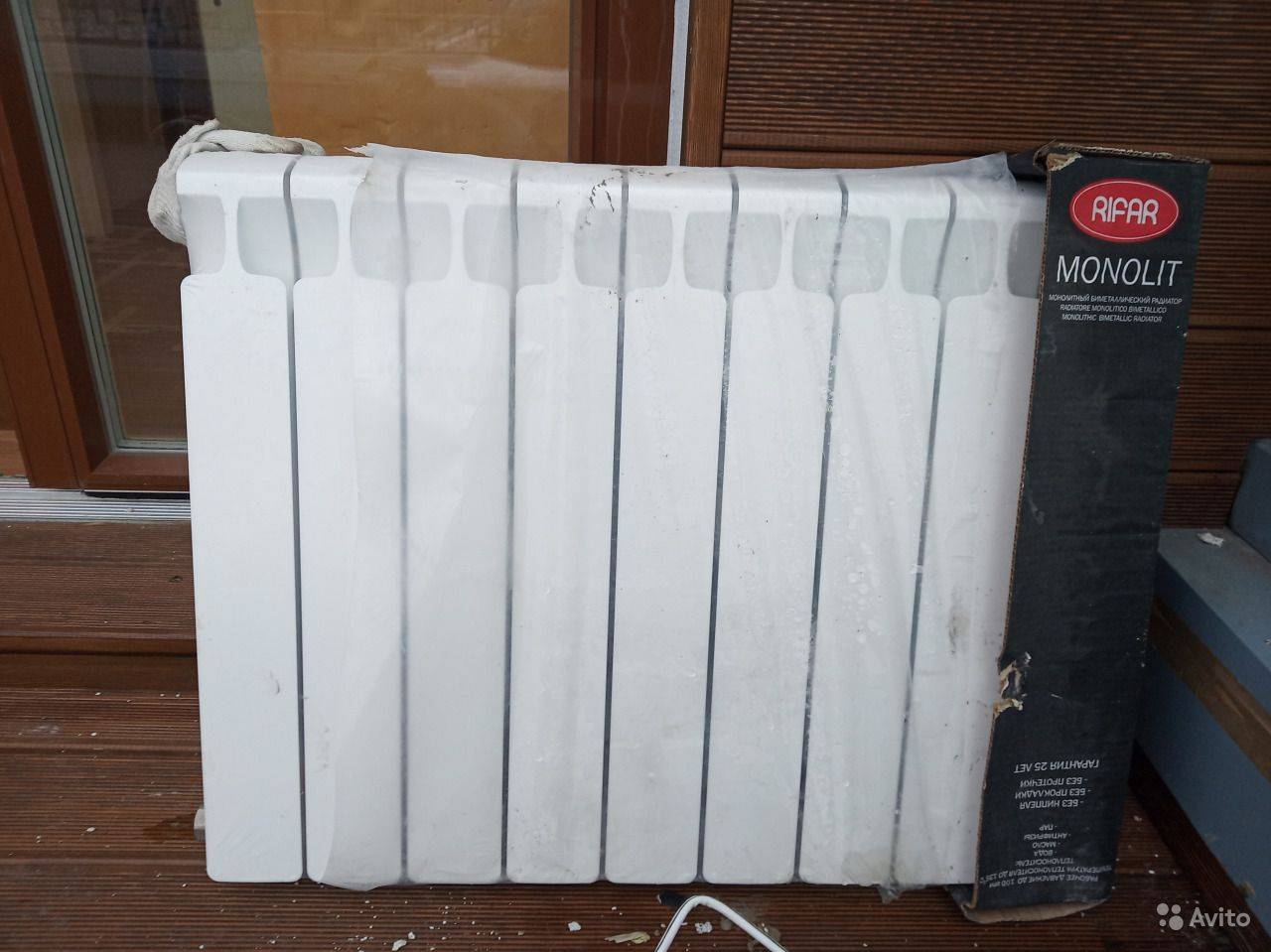

Внешний вид радиатора Рифар монолит
Особенность биметаллических радиаторов — использование в конструкции двух металлов.
Сталь, из которой изготовлена внутренняя начинка, отвечает за прочность и долговечность конструкции. Наружный слой выполнен из алюминия, слабо подверженного коррозии и придающего готовому изделию привлекательный внешний вид.
Смысл технологии таков:
- Стальные теплопроводные каналы сваривают с внутренними коллекторами, которые нужны для соединения секций между собой.
- Литьё наружного слоя под высоким давлением. Внутренний «каркас» из стали покрывается рубашкой из алюминия.
- Сборка готовых радиаторов из нескольких секций.
- сталь придаёт конструкции прочность;
- алюминий хорошо отдаёт тепло, внешне привлекателен;
- биметаллические батареи легче чугунных аналогов, переносят повышенное давление и гидроудары.
Секционные радиаторы
Каждая секция биметаллического радиатора состоит из внутренней стальной части в виде вертикально расположенных трубок, а сверху закреплены алюминиевые пластины, которые обеспечивают привлекательный внешний вид и служат источником отдачи тепла. Секция является монолитной, соединения отдельных сегментов осуществляются методом бесшовной сварки с использованием герметизирующих материалов. Внутренняя часть стального сердечника покрыта тонким слоем серебра, что повышает устойчивость изделия к коррозии и продлевает срок его службы. Алюминиевый корпус расположен таким образом, что максимально отдавать тепло во внешнюю среду, при этом дизайн отличается эргономичностью и привлекательностью, поэтому радиаторы хорошо смотрятся в любом интерьере.
В секционных радиаторах Рифар впервые реализован принцип сохранения энергии, батареи можно оборудовать датчиками тепла и терморегуляторами, что уменьшает расходы на коммунальные услуги и позволяет достигать комфортных температурных условий в помещении.

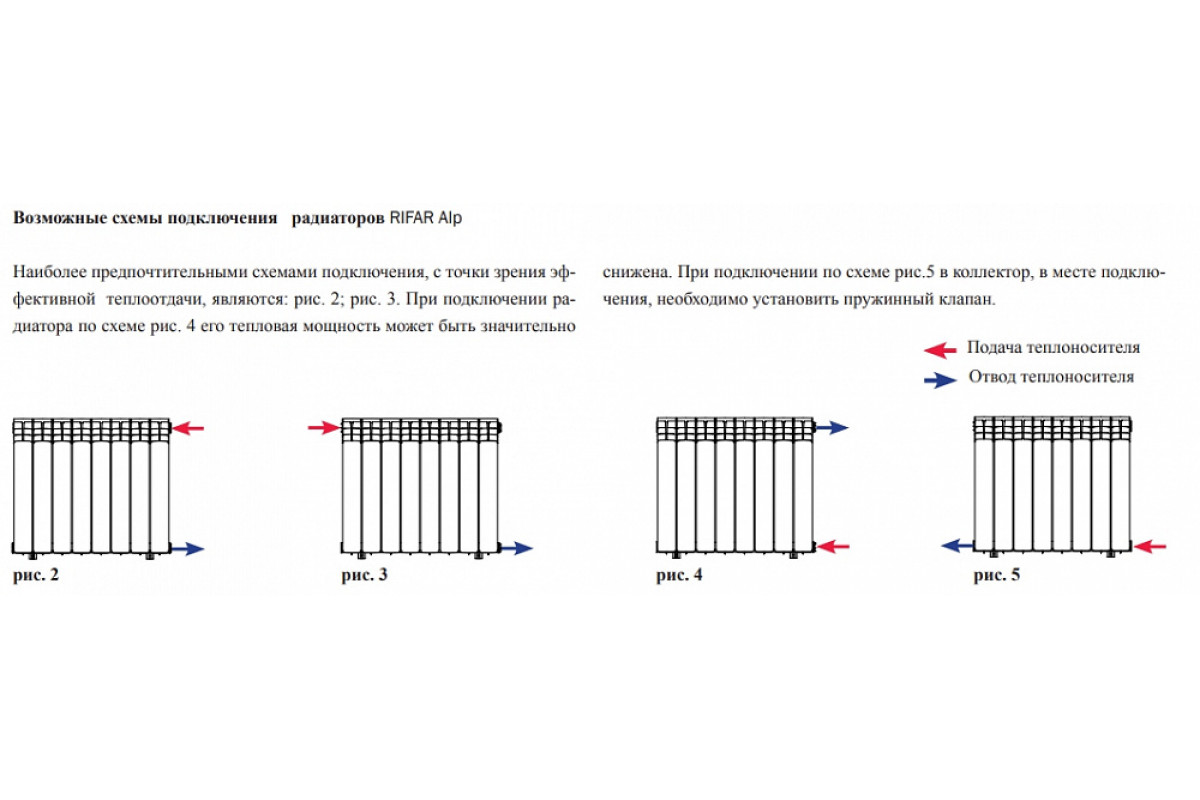

Схемы подключения радиаторов «Рифар»
Компания «Рифар» – российский производитель инновационных отопительных устройств. Ее радиаторы известны высокими стандартами качества исполнения и эксплуатационных параметров
Особое внимание уделяется надежности и долгому сроку службы, поэтому вся продукция Rifar проходит тестирование на повышенных нагрузках, многократно превышающих стандартную рабочую
Независимо от модели нагревательного оборудования, для каждой комнаты или здания необходим индивидуальный расчет. Монтаж Rifar радиаторов начинают с того, что выбирают параметры батарей. Путем вычислений определяется необходимая схема подключения. Рассчитать количество радиаторов «Рифар» на квадратуру помещения несложно.
Вводные величины — параметры помещения и производительность отопительного оборудования. Рассчитать количество оборудования можно двумя методами. В первом случае за ключевую характеристику помещения принимается его площадь, а во втором — объем с учетом высоты потолков. В следующих пунктах мы подберем радиаторы Rifar для комнаты с помощью обоих методов расчета.

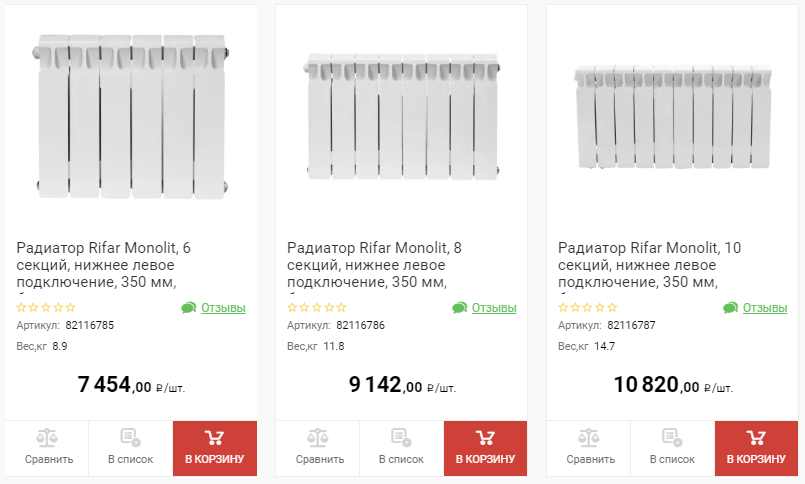

Цена Рифар Монолит
| Модель Rifar | Мощность, Вт | Цена за секцию, руб. |
| Monolit 350 | 134 | 562 |
| Monolit 500 | 196 | 581 |
Пользователи по-разному реагируют на ценовую политику фирмы:
Я очень удивлен, что российская фирма выпускает такие современные батареи. Думал, что будут отставать по качеству от импорта, но пока вижу, что кроме цены разницы нет.
Александр, специалист
Дизайн бесподобный, качество надежное,а вот цена Монолита высоковата. Так переплачивать за эту монолитную технологию, считаю перебором.
Мария, пользователь
Я поставил себе именно rifar monolith , никаких жалоб нет, все работает просто отлично. А только теперь думаю, что можно было бы купить что-то дешевле из той же фирмы Рифар.
Филипп, пользователь

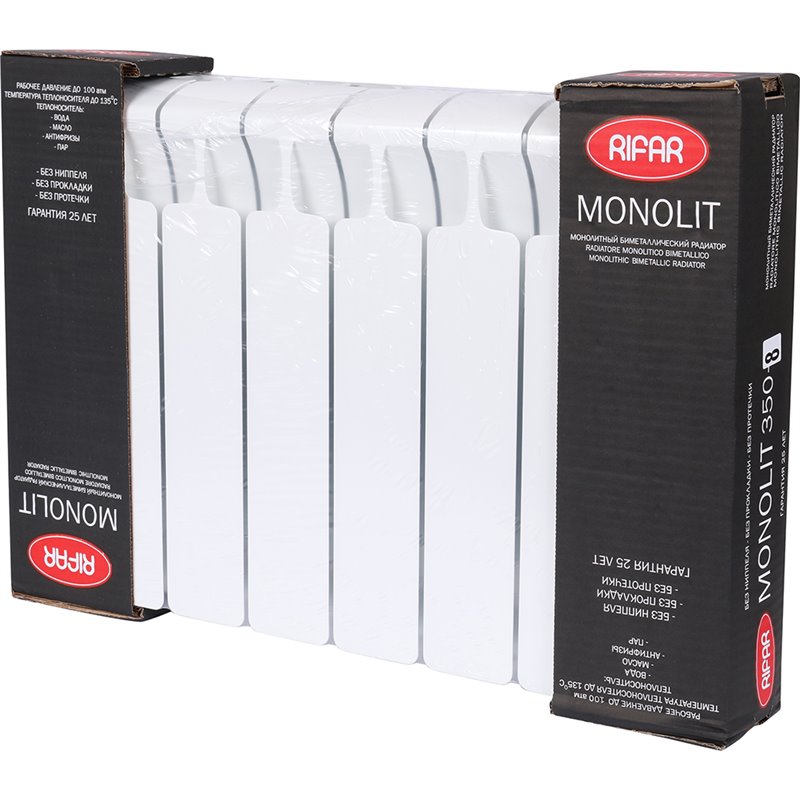

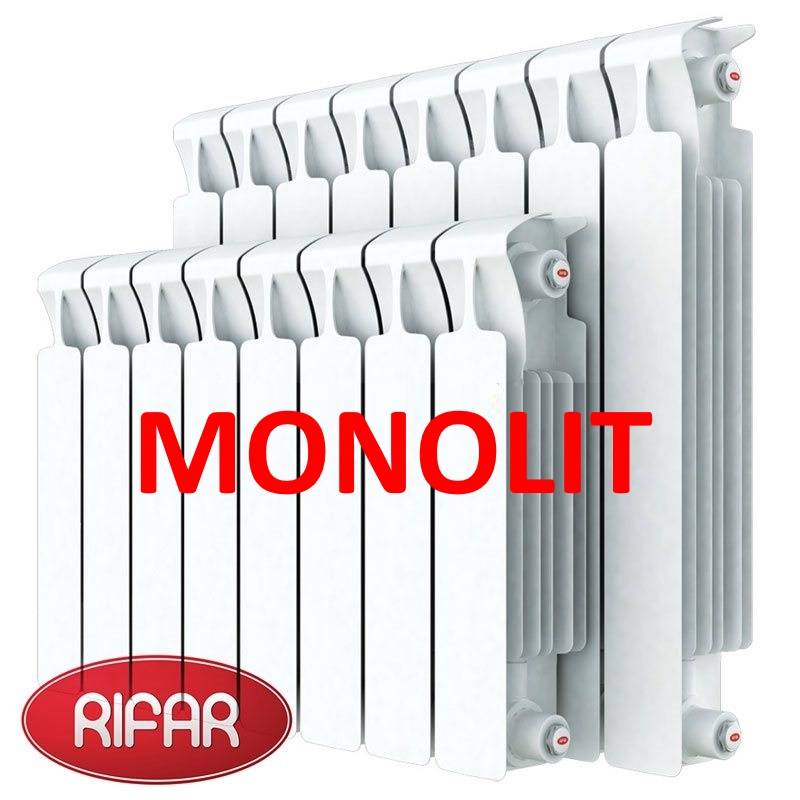

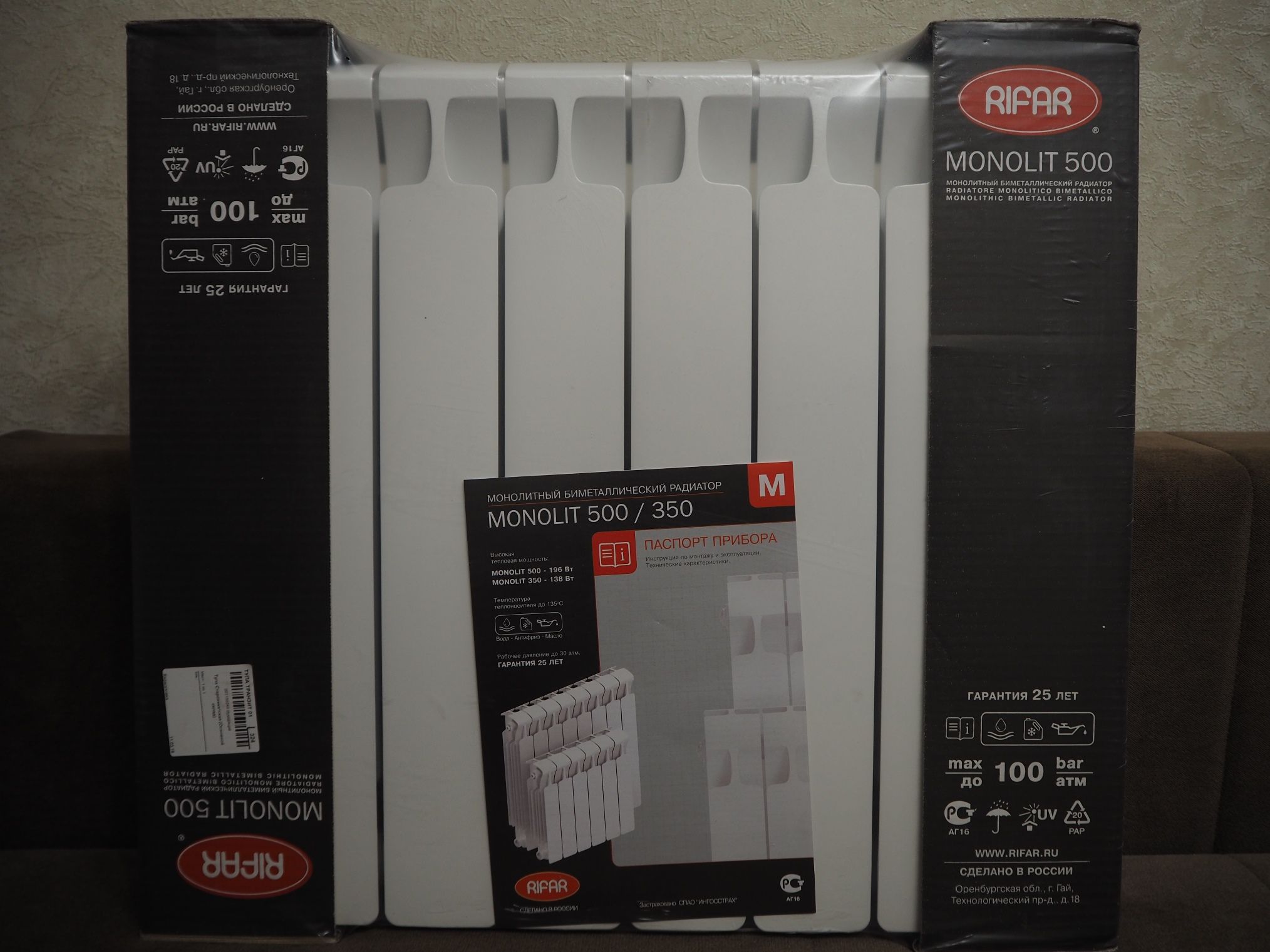

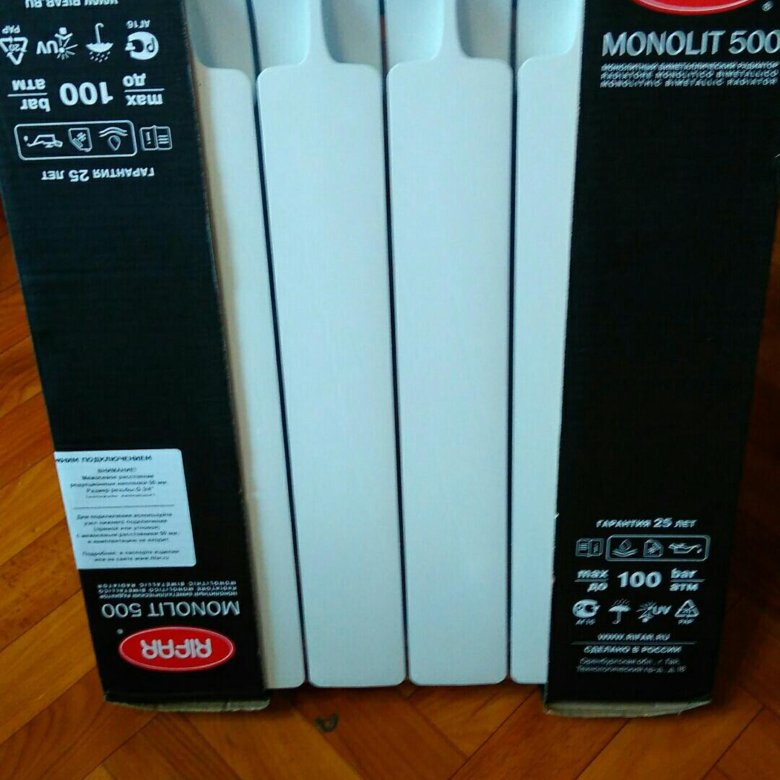

MONOLIT
Биметаллический радиатор MONOLIT – это принципиально новый, запатентованный отопительный прибор компании «РИФАР» с особо высокими техническими характеристиками, отвечающими самым суровым условиям эксплуатации.
Внешне похожий на обычные биметаллические и алюминиевые секционные радиаторы, радиатор MONOLIT отличается от них тем, что внутри него теплоноситель движется по стальным каналам, соединенным с помощью уникальной технологии сварки в единую неразборную конструкцию. Благодаря этому в радиаторе MONOLIT в принципе отсутствуют участки, потенциально опасные для возникновения протечек.
Радиаторы MONOLIT обладают исключительной надежностью, а также высокой теплоотдачей, которая достигается за счет развитой геометрии теплопередающих поверхностей из алюминиевого сплава.
Новинка 2020 года – модель радиатора RIFAR MONOLIT с межосевым расстоянием 300 и высотой всего 365 миллиметров специально разработана для широкомасштабной программы реновации жилья, а также для новых проектов домов, в которых предусмотрены большие окна с низкими подоконниками, расположенными на высоте всего 500 мм от пола.
Конструкция и технология изготовления биметаллического радиатора отопления MONOLIT обеспечивают:
Долговечность эксплуатации. Гарантия производителя – 25 лет.
Эффективность поддержания комфортного температурного режима.
Высокую стойкость к коррозии. Каналы, по которым проходит теплоноситель, сделаны из стали повышенной коррозионной стойкости, а их толщина соответствует толщине обычных стальных водопроводных труб.
Отсутствие межсекционных стыков.
Индифферентность к типу теплоносителя и качеству его подготовки в системах индивидуального и коллективного отопления.
Возможность использования в качестве теплоносителя различных незамерзающих жидкостей.Возможность использования радиатора при высокой (до 135 °С) температуре теплоносителя.
Высокую прочность конструкции. Рабочее давление теплоносителя – до 30 атм; испытательное давление – 45 атм.
Возможность применения в помещениях различного назначения, в том числе в медицинских учреждениях, в детских дошкольных учреждениях и т. д. – за счет наилучшего соотношения радиационной и конвективной составляющей теплового потока.
Легкость монтажа. Нет необходимости установки переходников с левой и правой резьбой. Стандартные резьбовые соединения G1/2” или G3/4” являются неотъемлемой частью конструкции радиатора.
Серийно производятся радиаторы с числом секций от 4 до 14.

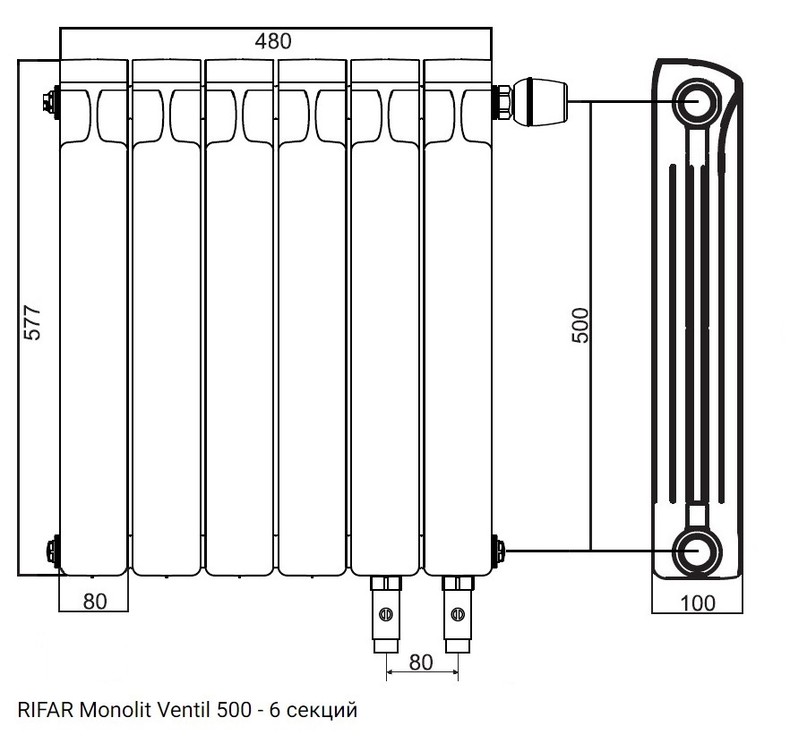

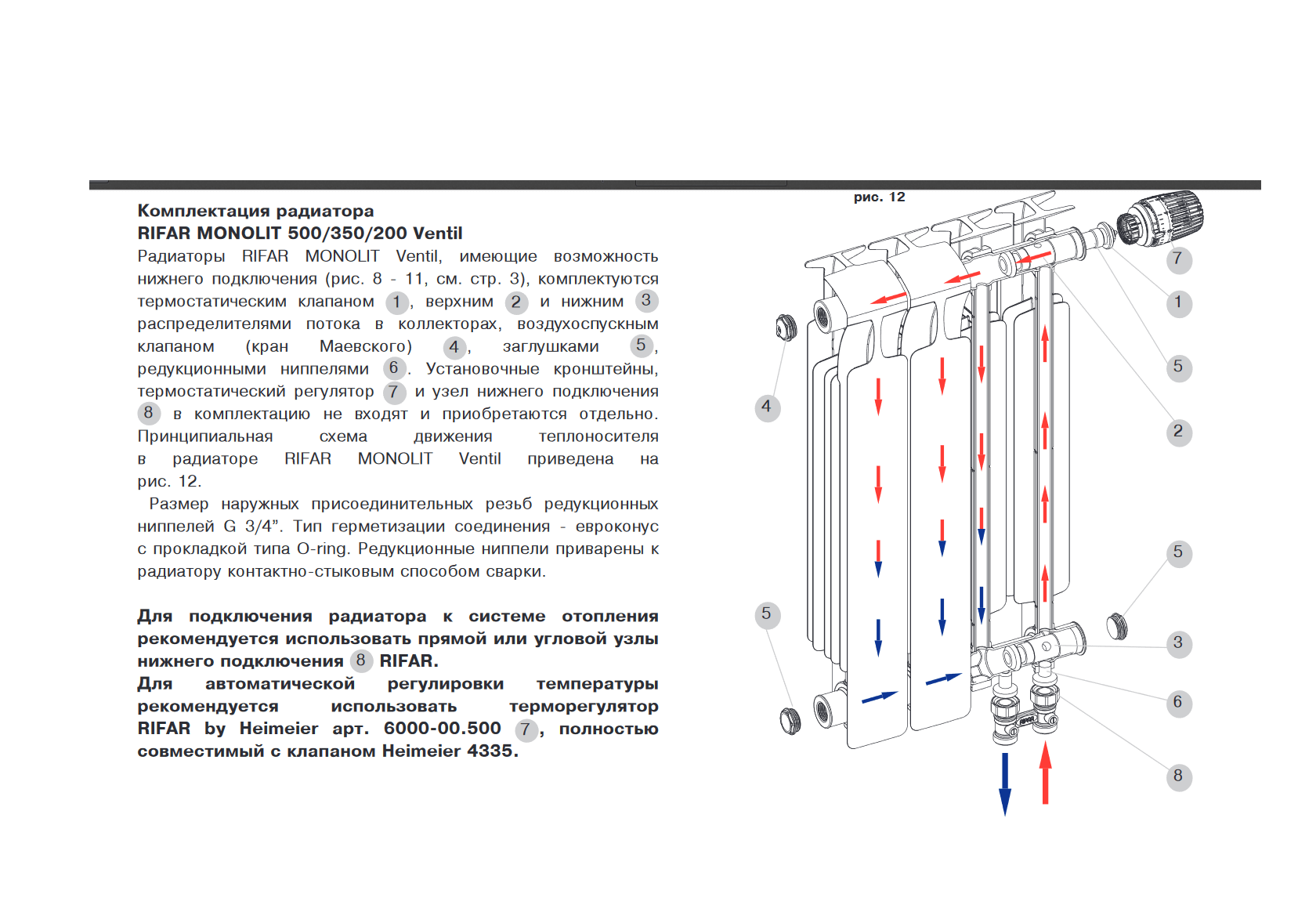

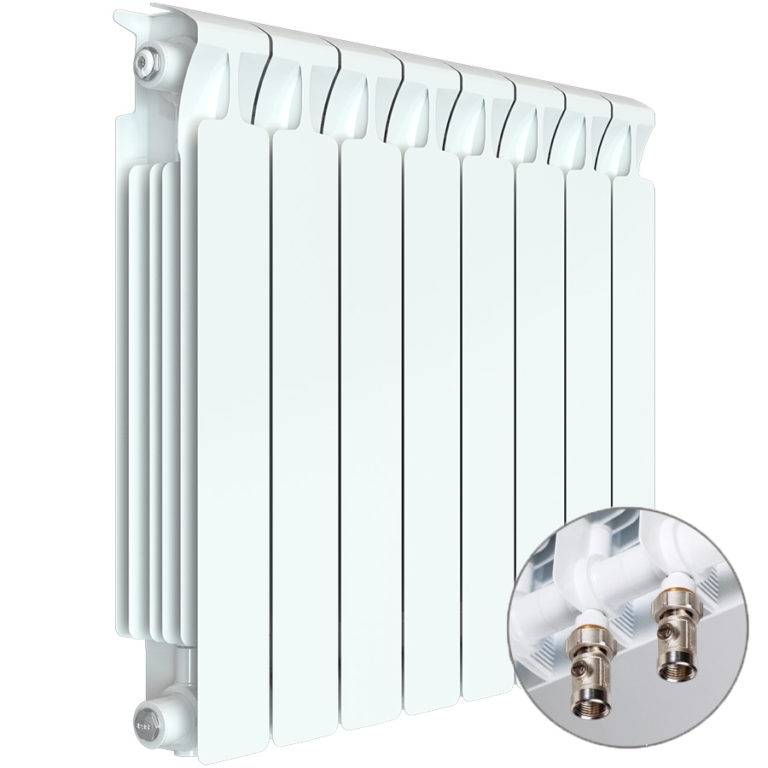

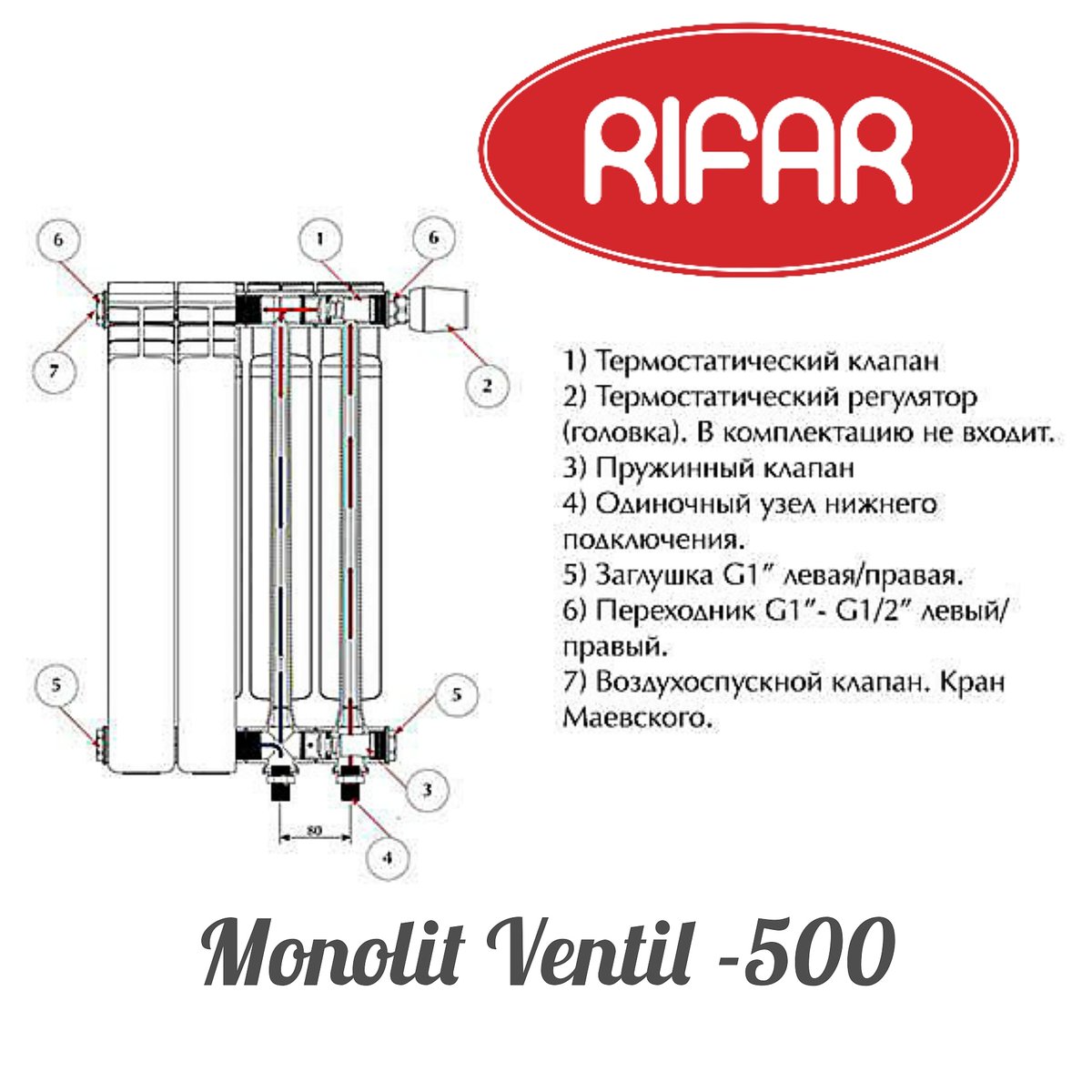

Радиаторы модификации RIFAR MONOLIT Ventil предназначены для нижнего подключения к системе отопления и применяются при устройстве современных систем отопления с лучевой разводкой или модернизации традиционных систем отопления со скрытием инженерных коммуникаций.
Подтверждая высокие конструктивные характеристики своих радиаторов и благодаря системе контроля качества, действующей на предприятии, компания РИФАР устанавливает гарантийный срок на радиаторы модели MONOLIT 25 лет при соблюдении условий монтажа и эксплуатации.
Радиаторы RIFAR MONOLIT прошли обязательную сертификацию на соответствие требованиям ГОСТ 31311-2005. Вся продукция застрахована СПАО «ИНГОССТРАХ».
Технические характеристики одной секции
| Межосевое расстояние, мм | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| 500 | 577 | 80 | 100 | 191 | 0,20 | 2,10 |
| 350 | 425 | 80 | 100 | 138 | 0,18 | 1,45 |
| 300 | 365 | 80 | 90 | 124 | 0,17 | 1,33 |

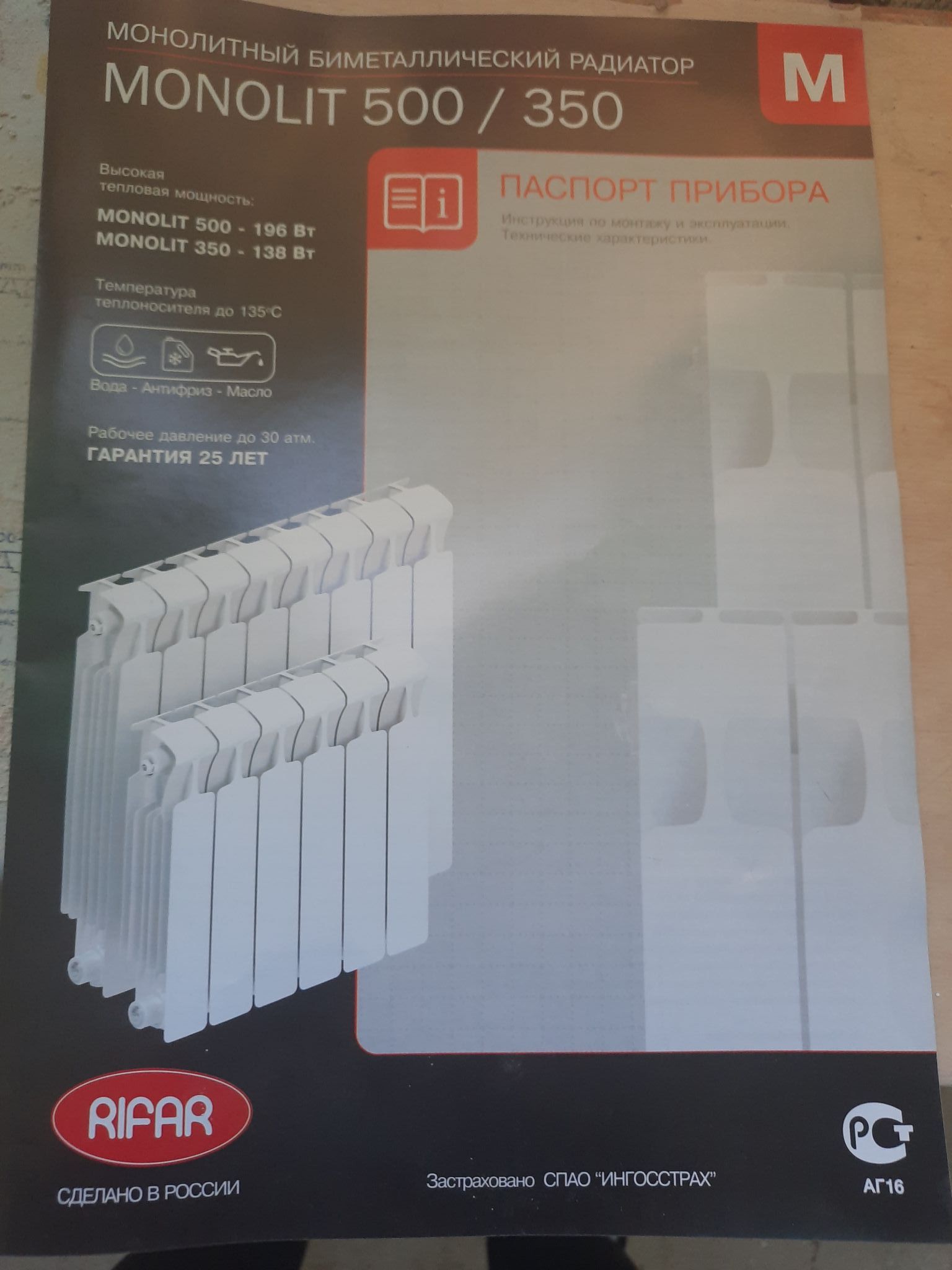

- Паспорт:
- Сертификат:
Важные правила эксплуатации
Необходимо регулярно ударять воздух из радиатора при помощи специального клапана Ежедневные правила эксплуатации не подразумевают большое количество технологических операций.
Завод рекомендует:
- регулярно или при необходимости удалять воздух посредством специального клапана;
- не использовать в качестве добавок в теплоноситель агрессивные жидкости;
- резко открывать запорные и регулировочные клапаны во избежание гидравлических ударов, которые негативно сказываются на соединениях.
Производитель в отдельном разделе инструкции разместил особые требования к эксплуатации. Категорически запрещается:
- наносить удары и прилагать физические нагрузки, способные разрушить изделие;
- допускать заморозку водяных контуров;
- подключать к радиатору элементы контура заземления;
- использовать неподготовленную воду или жидкость из наружных и подземных источников;
- устанавливать радиатор в помещениях с постоянной влажностью выше 75 %, например, в бассейнах;
- удалять воду из контура в летний период;

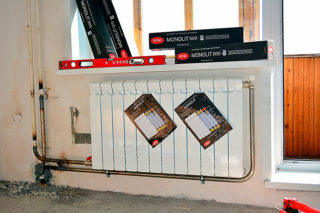

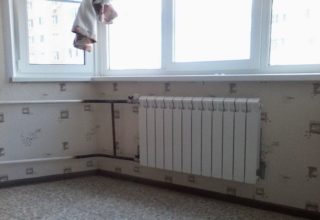

Как устанавливать и эксплуатировать
В паспорте ко всем биметаллическим моделям есть следующие требования производителя:
- Теплоноситель – только подготовленная вода с водородным показателем рН 7 – 8,5. Отсюда следует, что если в котельной добавят антифризы, никто за работоспособность радиаторов не поручится. Собственно, в инструкции написано, что эксплуатация с антифризами запрещена.
- Для предотвращения преждевременной коррозии необходима защита от блуждающих и наведенных токов (нужно зануление, заземление при использовании металлических труб, или подводка из не проводящих ток материалов).
- При монтаже обязательно наличие теплотехнического проекта, выполненного кампанией, имеющей лицензию.
- Установка производится только специализированной монтажной организацией, после окончания работ в паспорте делается отметка о приеме системы в работу.
- Перед монтажом радиатор должен сам достигнуть комнатной температуры (оставьте а помещении на несколько дней).
- Обязательна арматура перекрывающая входящий и выходящий потоки теплоносителя.
- Оптимальная теплоотдача может быть достигнута при следующих параметрах установки: от низа секции до пола -70-120 мм;
- от верха до подоконника – 80 мм и более;
- от задней стенки радиатора до стены расстояние 30-50 мм.

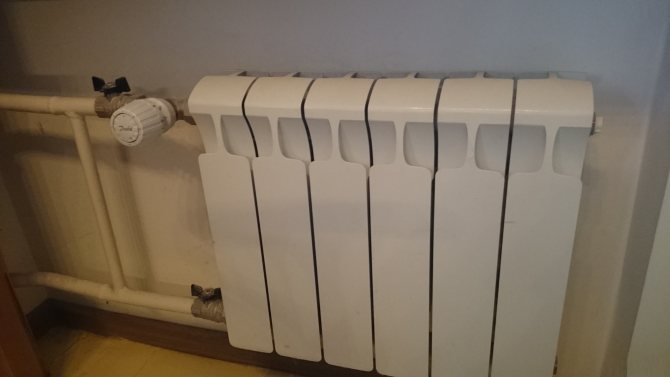

Это биметаллические радиаторы Rifar B. Хорошо видно, что коллектор – алюминиевый
Рекомендуемый тип подключения – боковой односторонний (подача вверху) и диагональный (подача также сверху).
При боковом подключении более 12 секций использовать удлинитель потока.
Перед установкой заглушек и арматуры резьбы необходимо смазывать термостойким герметиком.
При монтаже снимать защитную пленку не рекомендуют.
Радиаторы поставляются в сборе. Число секций 4-14. Но есть один нюанс: перепаковывать свои изделия производитель не рекомендует, иначе гарантии не действуют.
Во время эксплуатации нужно периодически удалять скопившиеся газы. Для этого нужно провернуть немного кран «Маевского» или установить автоматический воздухоотводчик.
При открывании и закрывании вентилей делать это нужно плавно и постепенно (чтобы избежать гидроудара).
На протяжении сезона и после него отопительные приборы должны быть заполнены теплоносителем.
Не использовать в помещениях с повышенной влажностью (не выше 75%) и в качестве полотенцесушителя.
И все-таки несмотря на все недостатки они неплохо себя проявили во время эксплуатации: слишком много положительных отзывов, чтобы это было неправдой
Только при выполнении всех этих условий предприятие считает свои гарантийные обязательства действительными. Выполнить некоторые пункты несложно, но вот наличие проекта, отметка о принятии системы, да еще требования по теплоносителю – это уже ближе к фантастике, чем к реалиям нашей жизни.
Использование батареи Монолит
Повышенная прочность радиаторов позволяет устанавливать их в высотных зданиях
Завод рекомендует использовать батареи указанной серии для обогрева любых жилых, производственных и подсобных строений.
Повышенная прочность допускает установку в высотных зданиях.
Для производства используются марки стали и алюминия, допускающие монтаж батареи Монолит в дошкольных учреждениях и школах, больницах и предприятиях общественного питания.
Антикоррозийное покрытие не портится в условиях кратковременного воздействия повышенной влажности, поэтому монолитные батареи можно использовать для отопления подвалов, гаражей.

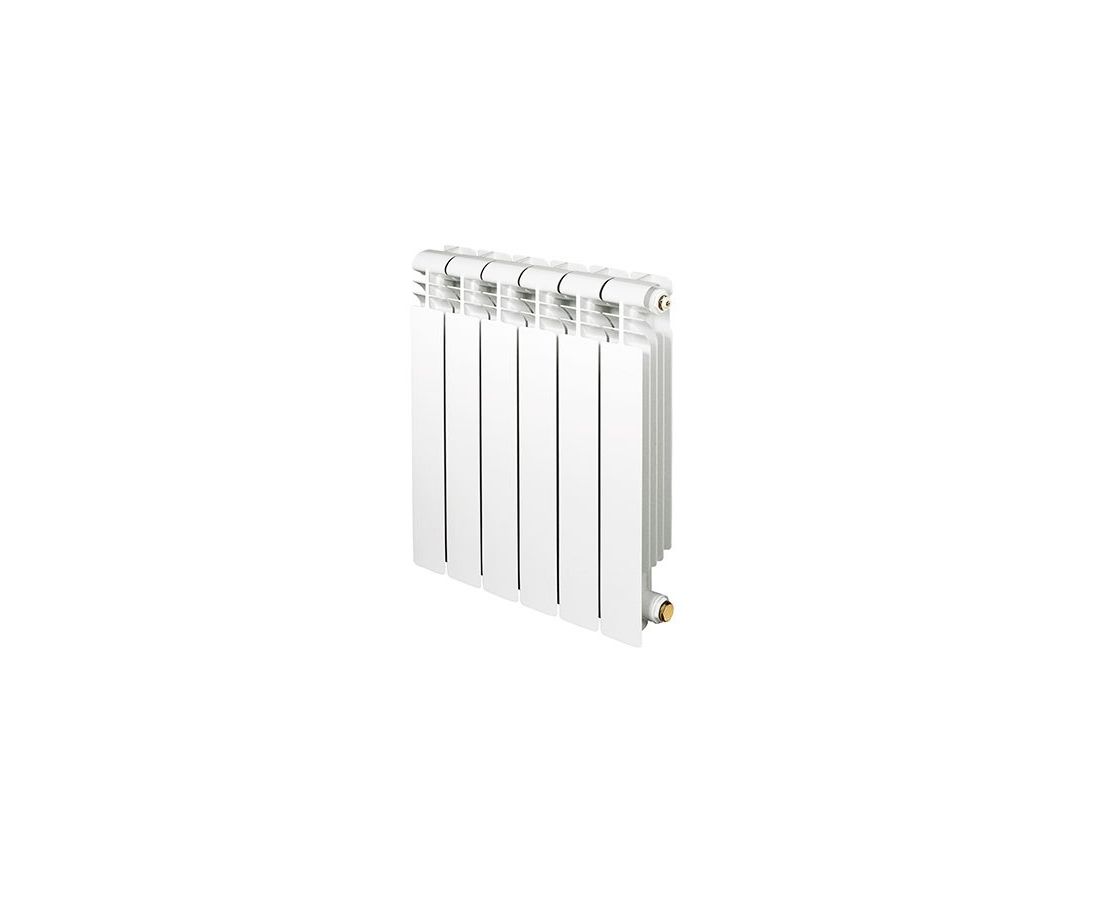

BASE
Надежность межсекционного соединения достигается за счет фрезерования торца коллектора под прокладку типа O-ring из материала EPDM. Такая технология сборки радиатора из секций обеспечивает герметичность межсекционного стыка за счет образования замкового соединения. Это соединение существенно надежнее обычного соединения коллекторов с использованием плоской прокладки, которое применяют в обычных биметаллических секционных радиаторах.
Каждая секция радиатора RIFAR Base состоит из стальной трубы, залитой под высоким давлением высококачественным алюминиевым сплавом, обладающим высокими прочностными и антикоррозионными свойствами. Полученное в результате изделие с развитым оребрением обеспечивает эффективную теплоотдачу при максимальном запасе прочности.
При производстве радиаторов компания РИФАР использует стальные трубы собственного изготовления из качественной конструкционной стали, обеспечивающие высокие эксплуатационные характеристики и коррозионную стойкость выпускаемых приборов.

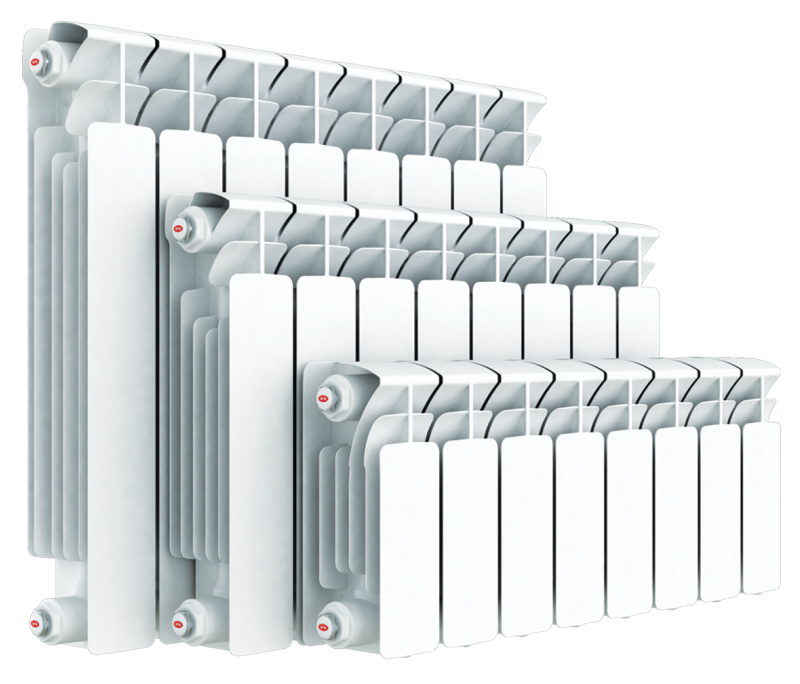

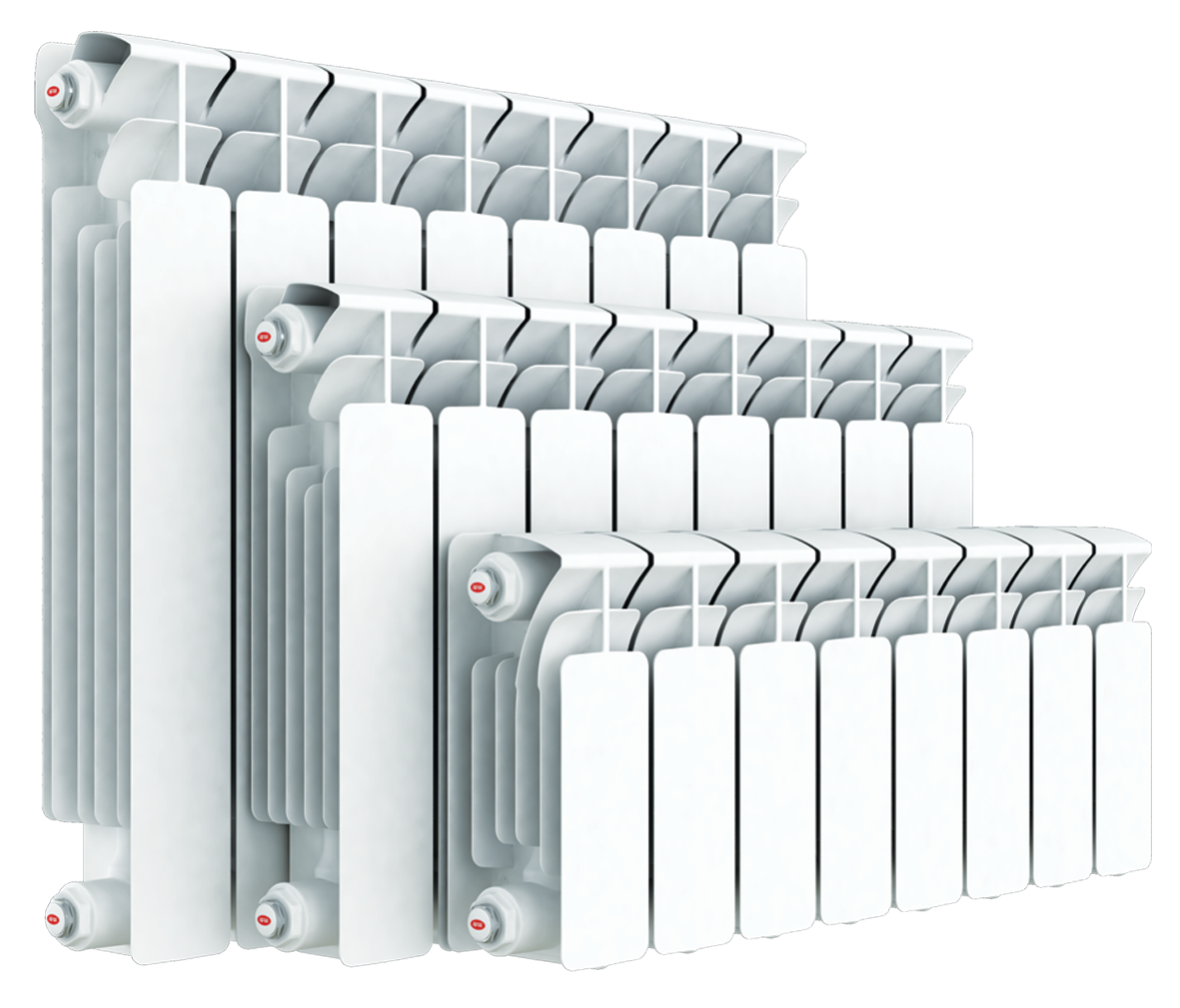

Радиаторы RIFAR Base представлены тремя моделями с межосевыми расстояниями 500, 350 и 200 мм.
Модель RIFAR Base 500 – одна из самых надежных и мощных среди биметаллических радиаторов, что делает ее приоритетной при выборе радиаторов для отопления больших и/или слабоутеплённых помещений. Широкий модельный ряд позволяет выдержать единый стиль в помещениях с различными ограничениями по высоте в местах установки отопительных приборов. Преимуществом модели RIFAR Base 200 является закрытая задняя поверхность секции, что позволяет использовать прибор в сочетании с панорамным остеклением окон.
Радиаторы RIFAR Base предназначены для использования в водяных системах отопления открытого или закрытого типа, подключенным к внешним теплосетям по зависимой или независимой схемам.
Серийно производятся радиаторы с числом секций от 4 до 14.
Радиаторы модификации RIFAR Base Ventil предназначены для нижнего подключения к системе отопления и применяются при устройстве современных систем отопления с лучевой разводкой или модернизации традиционных систем отопления со скрытием инженерных коммуникаций.
Для установки радиаторов вдоль закругленных стен производятся уникальные радиаторы с радиусом кривизны RIFAR Base Flex.
Подтверждая высокие конструктивные характеристики своих радиаторов и благодаря системе контроля качества, действующей на предприятии, компания РИФАР устанавливает гарантийный срок на радиаторы модели Base 10 лет при соблюдении условий монтажа и эксплуатации; срок службы радиаторов составляет 25 лет с момента установки.
Радиаторы RIFAR Base прошли обязательную сертификацию на соответствие требованиям ГОСТ 31311-2005. Вся продукция застрахована СПАО «ИНГОССТРАХ».
Технические характеристики одной секции
| Межосевое расстояние, мм | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| 500 | 570 | 80 | 100 | 197 | 0,20 | 1,84 |
| 350 | 415 | 80 | 90 | 139 | 0,18 | 1,25 |
| 200 | 261 | 80 | 100 | 100 | 0,16 | 0,90 |
