ГОСТ 3262-75
Стальная водопроводная труба изготовляется в соответствии с ГОСТом 3262-75. В соответствии к этому нормативному документу определяют условный проход и толщину стенок у данной продукции.
Ее могут оснащать накатанной или цилиндрической резьбой. Также они могут быть и без резьбы. Трубопрокатный сортамент, изготовленный по ГОСТ 3262-75, ставят не только в водопроводную сеть, но и в газоподводящуюю.
Кроме этого они нашли свое применение при изготовлении различных конструкций на спортивных площадках. Это турники, опорные конструкции и многое другое.
В соотношении от толщины стенок есть легкие, обыкновенные и усиленные варианты. Параметры стенок у них также регламентирует ГОСТ 3262-75.
Как правильно собрать водопровод из оцинковки?
Уважаемый читатель, как вы думаете, чем объясняется сравнительно низкая популярность оцинковки на фоне современных материалов при таком внушительном списке достоинств?
Сложным монтажом на резьбовых соединениях.
Это означает:
- Точную подгонку размеров патрубков и сгонов;
- Нарезку большого количества резьб — ручную или на токарно-винторезном станке.
Именно поэтому оцинковку не любят монтажники сантехоборудования и зачастую там, где необходима прочность, навязывают заказчику медные или гофрированные нержавеющие трубы.
Почему, собственно, монтаж должен быть сложным? Что мешает использовать газовую или электродуговую сварку, применяющуюся при сборке водопровода из черной стальной трубы?
Причина в том, что цинковое защитное покрытие полностью испаряется в области сварного шва вне зависимости от способа сварки, применяющихся электродов, или сварочной проволоки.
Причина очень проста: цинк кипит при 900 градусах, а сталь плавится при полутора тысячах. В результате швы остаются уязвимыми для коррозии, и итоговый срок службы инженерной системы становится таким же, как при использовании вдвое более дешевой черной стальной трубы.
Таблица диаметров водопроводных труб
Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.
Стальная труба 76х3 подразумевает:
- наружный диаметр изделия 76 мм;
- толщина стенки 3 мм;
- внутренний проход будет составлять 70 мм.
Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.
2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.
Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения
Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители
Пластик между собой можно спаять, металл варится электро, газосваркой.
Стальные

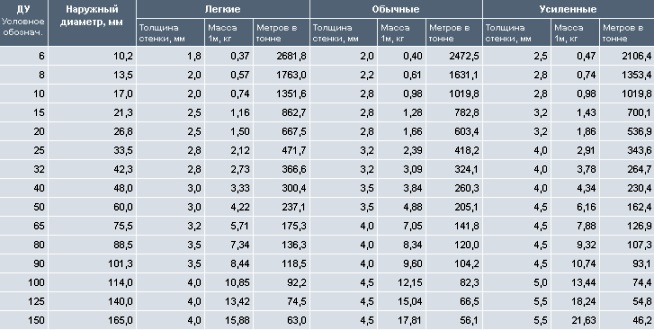

Таблица размеров стальных труб
При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:
- крупного диаметра – от 508 мм;
- среднего – 114-530 мм;
- мелкого – до 114 мм.
В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:
- ½» — 12,7 мм;
- ¾» — 19,0 мм;
- 1» — 25,4 мм;
- 1½» — 38,1 мм.
Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.
Чугунные

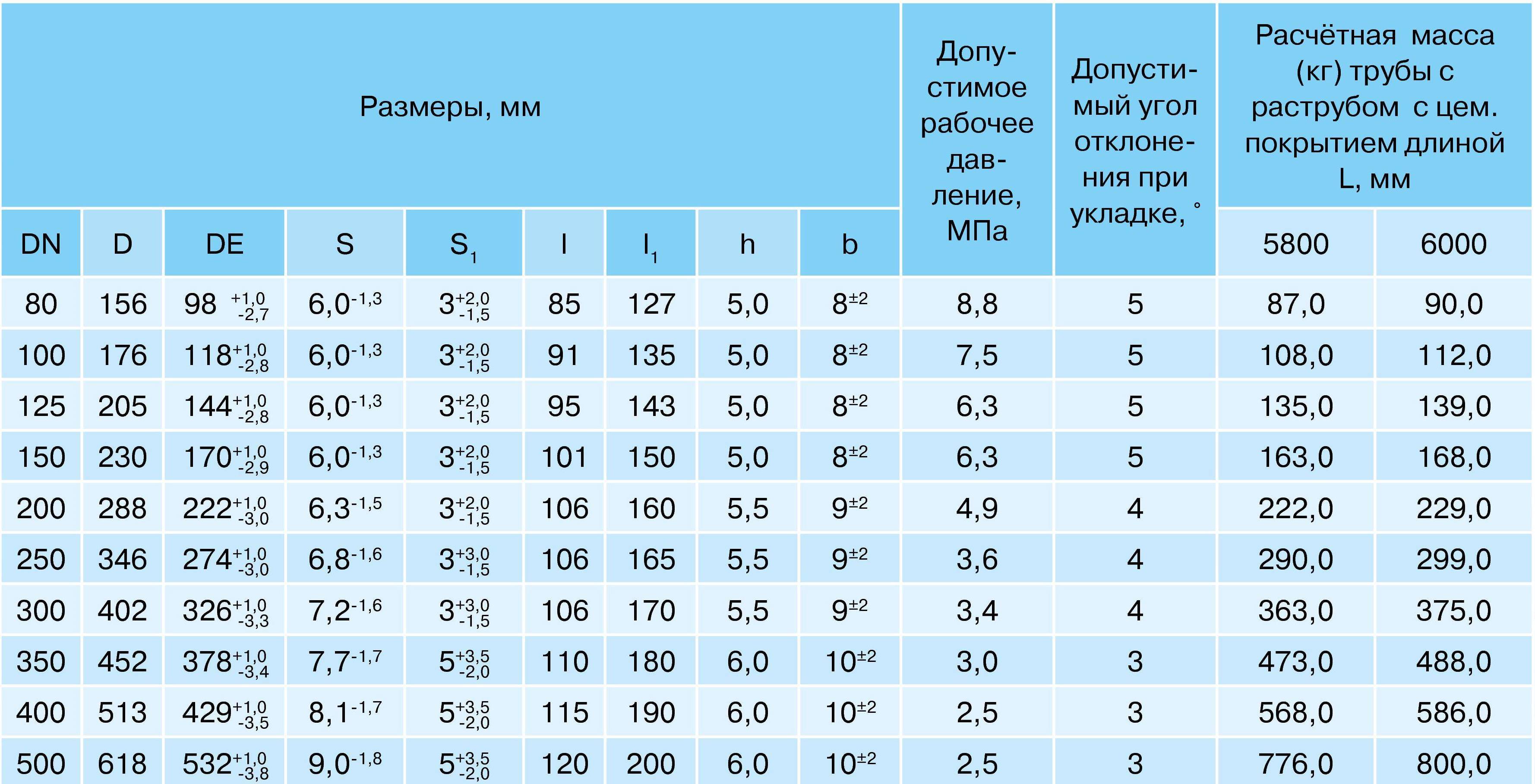

Таблица размеров чугунных труб
Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.
Пластиковые
Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

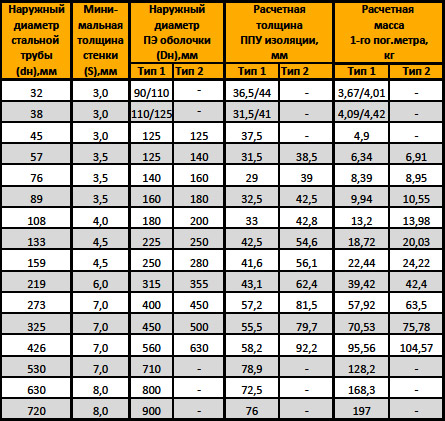

Таблица размеров пластиковых труб
- полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
- полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
- металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.
Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.
Что такое оцинковка
Оцинкованная труба для водоснабжения представляет собой стальную трубу, внутренняя и внешняя поверхности которой покрыты тонким слоем цинка – металла, не подверженного процессу коррозии. Долголетие трубопровода напрямую зависит от качества, прочности и толщины наносимого покрытия. Оцинковка производится несколькими способами:
- электрогальванический – способ, в основе которого лежит электролиз (под воздействием электрического тока цинк из электролита оседает на стальной поверхности), позволяет получить ровный слой цинка толщиной 10-25 мкм, но не самой высокой адгезии и наличием пористости;
- горячая оцинковка – стальную трубу с тщательно шлифованной, очищенной поверхностью погружают в емкость с расплавленным цинком (450оС), который обволакивает ее, формируя плотное, толщиной 40-200 мкм, покрытие. Поверхность может иметь наплывы, заливание резьбы;
- термодиффузионный – способ получения наиболее качественного покрытия путем обработки стальной трубы парами цинка под действием высокой температуры в закрытой емкости. Частицы цинка «встраиваются» в структуру стальной поверхности, обеспечивая надежное сцепление. Слой получается плотным, равномерным, прочным.
Оцинкованные трубы для водопровода обладают рядом преимуществ:
- прочность, устойчивость к нагрузкам, гидроудару, механическим повреждениям, износоустойчивость;
- снижена шероховатость внутренней поверхности, что увеличивает пропускную способность и значительно замедляет зарастание сечения трубы;
- устойчивость к коррозии;
- рабочая температура 20оС – 140оС;
- рабочее давление 1,6 МПа;
- минимальное тепловое расширение, стабильность конструкции трубопровода;
- средний срок службы 20 лет.
В бытовых целях используют тонкие трубы, которые легко обработать ручным инструментом
Как правило, в бытовом и промышленном внутридомовом водоснабжении применяется труба круглая оцинкованная диаметром 20-160 мм из углеродистой стали обыкновенного качества или углеродистой качественной конструкционной стали, бесшовная либо электросварная прямошовная. По толщине стенки бывают обычные (2,5-4,5 мм), легкие (2-4 мм) и усиленные (4-5 мм). Масса трубного изделия после оцинковки увеличивается на 3%. Длина мерная, кратная мерная (4-12 м).
Оцинкованные трубы для холодного водоснабжения при бесперебойной подаче питьевой воды безопасны для здоровья человека, так как ПДК цинка не превышает 5 мг/л (суточная норма цинка 10-15 мг).
Применяются оцинкованные трубы для организации автономного водоснабжения при обустройстве скважин, однако это не предусмотрено СНиП и ГОСТом. Внутри скважины нет достаточного водообмена, из-за влияния углекислоты состав воды вследствие химических реакций значительно ухудшается. Грунтовая среда не исключает электрохимической коррозии в местах стыков.
Гидравлический расчет
Чтобы определить наиболее экономичные сечения водопровода, проводят гидравлический расчет. Должно выполняться условие обеспечения требуемого расхода воды, сохранения давления и минимальных потерь напора. Учитываются:
- расчетное направление движения воды;
- расход согласно нормам водопотребления;
- характеристики водоразборной арматуры и количество точек;
- коэффициент перенаселенности жилья;
- потери напора из-за трения по всей длине трубы.
По результатам расчета подбирают диаметр водопроводных труб исходя из таблицы размеров и сортамента изделий.
Для определения потерь напора используют таблицы Шевелева или онлайн-программы.
В таблицах для гидравлического расчета стальных, чугунных, асбестоцементных, пластиковых и стеклянных водопроводных труб содержатся готовые показатели в зависимости от диаметра, материала, длины линии, давления в сети. Потери определяют на каждом участке и суммируют. По найденному значению определяют требуемый расход и мощность насоса.
Пример гидравлического расчета по таблицам Шевелева
Водопроводная система — сложная инженерная коммуникация
Важно выбрать трубы с учетом их технических, правильно выполнить монтаж
Материалы изготовления труб магистрального водоснабжения
При выборе материала изготовления труб водоснабжения необходимо учитывать большое количество факторов: стоимость исходного сырья, прочность коммуникационных элементов, устойчивость к перепадам температуры и давления, антикоррозийные свойства, особенности монтажа, эксплуатационные сроки. К отдельным видам коммуникаций могут предъявляться дополнительные требования, например, химическая или бактериологическая инертность трубопровода. Это значит, что материал изготовления и транспортируемая среда при взаимодействии не должны провоцировать химические реакции или размножение бактерий. Также трубы водоснабжения должны быть гладкими внутри и снаружи, не иметь трещин или сколов.
В зависимости от материалов изготовления, трубные изделия делятся на несколько видов:
- Стальные. Сталь – самый распространенный материал, используемый для производства систем водоснабжения. Для их изготовления используются различные марки стали, в том числе нержавеющая, которая характеризуется высокой коррозионной стойкостью. Стальные магистральные трубы отличаются высокой устойчивостью к температурным колебаниям, не теряют своих свойств при высоких значениях внутреннего давления, обладают повышенной прочностью и продолжительным сроком эксплуатации. Основной способ соединения трубных элементов из стали – сварка. При необходимости транспортировки по коммуникациям среды с агрессивными свойствами следует использовать стальные изделия с внутренней изоляцией.
- Чугунные. Основная сфера применения – системы водоснабжения и водоотведения. Они отличаются долговечностью и высокими показателями устойчивости к коррозии. Чугунные трубопроводы подходят для прокладки в нестабильных грунтах. Однако материал обладает хрупкостью и ограниченной гибкостью. Для дополнительной защиты чугуна от коррозии трубные элементы перед прокладкой обрабатывают специальными составами.
- Полимерные. Для производства магистральных трубопроводов используют и различные полимерные материалы – полиэтилен, поливинилхлорид, стеклопластик и другие. Это современные, легкие и гибкие материалы, которые позволяют сохранять гигиенические свойства воды в коммуникациях. Пластиковые коммуникации не подвержены процессам коррозии, отличаются продолжительным сроком эксплуатации.
- Асбестоцементные и бетонные. Такие трубопроводы отличаются продолжительным сроком эксплуатации, устойчивостью к процессам коррозии и механическим повреждениям. На их внутренней поверхности практически исключено образование отложений ила.
При составлении проектной документации трубные системы выбирают не только с учетом свойств материала изготовления, но и в зависимости от особенностей монтажа
Важно, чтобы изделия предусматривали возможность простоты проведения работ по ремонту и модернизации коммуникаций без необходимости выполнения сложных технологических операций или полной остановки всей системы
Чем отличаются стальные трубы?
Постепенно они уходят в историю, поскольку не выдерживают конкуренцию с пластиковыми трубами. Но отличаются умеренной ценой и облегченным процессом выбора качественной арматуры.
В чем заключаются их основные плюсы:
- Они очень прочны;
- Легко справляются с большим давлением;
- Способны выдержать высокую температуру воды;
- Можно эксплуатировать около 50 лет, если монтаж сделан качественно.
Но в обычных бытовых условиях все эти качества не так важны, как это представлялось в прошлом. У них сравнительно больше недостатков:
- Часто покрываются слоем конденсата;
- Внутри постепенно скапливаются известковые засорения;
- Отлично проводят электричество;
- Процесс монтажа затруднен необходимостью применения сварки либо сложных соединений с помощью резьбового типа. Это потребует продвинутых строительных навыков и наличие дополнительного оборудования — самостоятельно такая работа почти невозможна.
Об ЭСВ оцинкованных
Среди сортового
металлопроката особое место занимает «оцинковка». Сфера ее применения обширна
ввиду особой прочности и надежности.
ЭСВ 76.1×3 Шлифованные
Он уже не будет
подвергаться агрессивному воздействию среды, где бы его ни использовали. Такие
изделия совершенно невосприимчивы к повышенной влаге, химической среде и
механической нагрузке.
Данная
продукция сохраняет свои свойства в самых сложных условиях:
- при большой ветровой нагрузке;
- при воздействии химреагентов;
- при повышенной влажности;
- при сложных климатических условиях.
Пример системы отопления частного дома
Преимущества
оцинкованного металлопроката составляет высокая степень защиты от разрывов и
максимально большой срок эксплуатационной пригодности.
Как определить диаметр
Чтобы выбрать правильные параметры труб в водопроводе, надо рассчитать пропускные способности оборудования. При постоянном напоре и маленьком сечении давление в системе будет высоким. Эксплуатация на пределе возможностей снижает надежность элементов, что приведет к аварии.
Внутри дома
Для водопровода используют трубы, диаметр которых варьируется от 16 до 100 мм. Из-за низкого запаса прочности модели с показателем от 63 мм и выше для загородного дома применяют редко. Конструкции не выдерживают давления проходящей жидкости, что провоцирует появление трещин на поверхности.
Для работы с бытовыми приборами устанавливают трубы, диаметр которых от 16 до 32 мм. Для техники рекомендуют ставить элементы с сечением в 25 мм, для душа, умывальников и ванных – 32 мм. При обустройстве внутренней канализации отдают предпочтение моделям с параметрами в 50 мм. Для сливов из стиральной или посудомоечной машины достаточно 40 мм.
Пропускная способность труб зависит от количества водозаборных точек и расхода жидкости внутри коттеджа. Через кран в мойке проходит до 5 л в минуту. При прохождении 25-30 л достаточно сечения в 25 мм. В строении с 10 смесителями показатель увеличивается до 50 л/мин, поэтому подойдет диаметр в 32 мм.
