Как построить беседку из поликарбоната своими руками

На чем остановить выбор

Решив использовать поликарбонат для строительства беседки, стоит подумать о многих других вопросах. Предлагаем вам ознакомиться с теми нюансами, которые следует учесть при создании чертежей и проекта, соответственно.

По типу беседки бывают:

• Открытые. Такая конструкция позволит чувствовать себя в гармонии с природой. Для ее изготовления можно установить металлический каркас.
• Закрытые. Это сооружение будет надежной защитой от непогоды.

Закрытая беседка из поликарбоната

По способу установки:

• Переносные. Очень удобно, если вы любите что-то менять время от времени на своем дачном участке. Простая и облегченная конструкция позволит переставить в другое удобное место.
• Стационарные. В этом случае беседка строится, подразумевая обустройство надежного фундамента.

По сложности конструкции:

• Обычный навес. Для реализации такой конструкции не требуется много материалов и усилий. Сооружается навес на нескольких столбах опорах.
• Сложное сооружение. В этом случае беседка может иметь замысловатую форму, которая будет отличным дополнением к ландшафтному дизайну.

По оснащенности:

• Простая беседка. Предназначается для посиделок в кругу семьи.
• С мангалом. Позволяет проводить приятное общение за принятием вкусной пищи, приготовленной на огне. При этом не следует уединяться от гостей, а проводить все время вместе.

По функциональности:

• Несущие функциональную нагрузку. Такая беседка будет защищать окружающих от солнца, дождя, а также служить прекрасным местом для проведения отдыха.
• Декоративный элемент. Беседка может изготавливаться из разных материалов, а также из поликарбоната разных цветов.

Круглая беседка из поликарбоната

По форме:

• Круглые.
• Квадратные.
• Прямоугольные.
• Шестигранные.
• Восьмигранные.
• Модульные.

Постройка беседки

Установка опор

Беседка из металла и поликарбоната строится по предварительно нанесенной на участок разметке:

• В местах, где запланирована установка опор, пробуриваем гнезда. Диаметр гнезда должен быть на 70-100 мм больше диаметра опоры, а глубина – не менее 0,7 — 1 м.
• На дно получившихся отверстий засыпаем песок и гравий. Оптимальная мощность слоя подсыпки составляет 150-200 мм.

Установка опор

• В гнезда устанавливаем трубы и выравниваем их по вертикали. Зафиксировав опоры деревянными клиньями или расчалками из шнура, заливаем отверстия бетоном.
• Как правило, работы можно продолжать уже через 5-7 дней после заливки.
• Соединяем установленные и забетонированные трубы обвязкой, приваривая в нижней части стальные уголки. На обвязку укладываем лаги, на которые настилаем деревянный пол.
• Если планируется укладка бетонного покрытия, то в этом случае обвязка не делается. Вместо этого удаляем верхний, плодородный слой почвы внутри периметра, и монтируем опалубку.
• В опалубку на песчаную подушку заливаем слой бетона, тщательно выравниваем его и высушиваем в течение трех-четырех недель.

Подготовка к бетонировке пола

Высохшую поверхность шлифуем, после чего облицовываем кафельной или клинкерной плиткой.

Самым дешевым вариантом, который, впрочем, вполне подойдет для беседки на берегу водоема, является засыпка песка или гальки. Для этого выкапываем яму глубиной около 20 см и засыпаем ее просеянным песком. Чтобы засыпка не разносилась по всему участку, между опорами можно закрепить невысокие (до 15 см) бортики.

Формирование каркаса

Далее приступаем к монтажу каркаса:

Вначале соединяем все опоры поперечными деталями для закрепления ограждения. Если для обшивки будут использоваться готовые щиты, то достаточно приварить к вертикальным трубам кронштейны с предварительно проделанными крепежными отверстиями.

Схема каркаса

• Далее, используя стремянку или козлы, привариваем верхнюю обвязку. Она должны быть достаточно прочной, чтобы выдержать вес кровли.
• Стропила и другие детали перекрытия обычно изготавливают на земле. Для этого используют стальные уголки, которые соединяется с металлическими прутьями и пластинами для получения необходимой жесткости.
• Сегменты каркаса крыши поднимаем наверх и надежно привариваем к опорам и обвязке.
• На заключительном этапе соединяем кровельные сегменты между собой в единую конструкцию.

Фото в процессе монтажа каркаса

Каркас нашей будущей беседки стоит окрасить составами для наружных работ. Они не только обеспечат всем деталям презентабельный внешний вид, но и надежно защитят металл от коррозии под воздействием неблагоприятных атмосферных явлений.

Обшивка

Заключительный этап  — монтаж поликарбонатной обшивки:

• Для отделки используем материал, устойчивый к воздействию ультрафиолета. Цена подобного поликарбоната несколько выше, но зато и через несколько лет после установки он сохранит все свои свойства, чего не скажешь о более дешевых разновидностях.
• Что касается цветовой гаммы, то лучше применять панели, окрашенные в синий, зеленый или бронзовый цвет. Полностью прозрачные листы хороши для теплиц, а вот в беседке они будут давать недостаточно тени.

Подрезка электролобзиком

• Панели поликарбоната укладываем на ровную поверхность и раскраиваем по размеру. Для раскроя необходимо использовать специальный резак или пилу с мелкими зубьями и широким полотном.
• Раскрой необходимо выполнять очень точно, особенно для кровельных сегментов. Делается это для того, чтобы минимизировать риск протечек.

• Ориентировать детали нужно таким образом, чтобы внутренние полости панели располагались вертикально. Это существенно облегчит сток воды.
• Подготовленные таким образом детали поднимаем и фиксируем на кровельных стропилах. Для фиксации применяем специальные саморезы с пластиковыми вставками  — они обеспечивают плотный прижим и хорошо герметизируют крепежное отверстие.

Схема монтажа обшивки

При фиксации нужно следить, чтобы шляпки крепежных элементов не проминали поликарбонат

Со временем это может привести к появлению трещин

Особое внимание нужно уделить оформлению стыков. Инструкция рекомендует использовать специальные соединительные профили, в которые заводятся соседние панели. Для большей надежности все стыки стоит проклеить герметиком на основе водостойкого силикона

Для большей надежности все стыки стоит проклеить герметиком на основе водостойкого силикона.

Точно так же обшиваем поликарбонатом боковые ограждения. Единственная разница – здесь не нужно столь строго следить за герметичностью стыков.

Какие материалы лучше использовать?

Что касается главного расходного материала, то с ним мы уже определились – это металлопрофиль, который прост в работе, а потому и используется в большинстве случаев. Рекомендуем использовать изделия, толщина стенок в которых равна минимум 0,2 сантиметра. Хотя слишком толстые трубы тоже не стоит использовать – такие зачастую продаются по килограммам, а потому при тех же внешних габаритах обойдутся гораздо дороже.

Если вы по тем или иными причинам отдадите предпочтение круглым изделиям, то используйте с такой же толщиной стенок. Работать с ними труднее (в частности, сваривать), но при наличии опыта и навыков рискнуть можно – такие трубы стоят дешевле прямоугольных. Есть и еще один вариант – применение металлического уголка. Однако толщина последнего уже должна быть несколько большей (порядка 0,25-0,3 сантиметра) ввиду меньшей жёсткости. Подобная конструкция будет очень даже неплохо смотреться под обшивку.

Все это говорилось о стали, но вы должны знать, что профтрубы (равно как и те же уголки) производятся также и из алюминия. Вес всей беседки в таком случае будет меньшим, что весьма актуально при строительстве разборного сооружения. Однако обойдется все это в несколько раз дороже.

Монтаж кровельного покрытия из поликарбоната

Независимо от того какой материал выбран для базового каркаса, поликарбонат будет устанавливаться при помощи профиля, примерно одинаковыми способами. Сегодня, в качестве материала для строительства беседочной конструкции используются металл и дерево.

Общая концепция монтажных работ

В рамках данной статьи мы и рассмотрим последовательный процесс работы с этими материалами.

Материалы и инструменты

При наличии подробного плана, формы и листов для укладки, необходимо позаботится о самых необходимых инструментах. Нам понадобится:

• уровень и рулетка;
• электрическая дрель и сверла;
• если не готов металлический каркас, то для изготовления понадобится сварочный аппарат;
• болгарка для раскройки необходимых изделий.

Установка поликарбоната на конструкцию из металла

Изначально хочется отметить, что качество и уровень сложности работы будут зависеть от правильности раскроя покрытия. Далее, в процессе монтажа качественно раскроенные листы будут крепиться к каркасу очень легко.

Подготовительные работы

Перед тем, как подготовить поликарбонат, обратите внимание на важные детали:

1. Во время рабочего процесса не рекомендуется снимать защитную пленку, чтобы не повредить поверхность.
2. Опилки с поверхности лучше удалять сжатым воздухом.
3. Раскройку рекомендуется производить вдоль пустот во избежание повреждения или поломки листа.

Есть несколько вариантов для установки:

• два варианта основаны на использовании профи;
• третий вариант основывается на использовании терм шайб.

Метод крепления к металлическому каркасу

Простой метод крепления с использованием неразборного профиля

На заранее готовое основание устанавливается нужный по размеру профиль при помощи саморезов. Листы монтируются в пазы под небольшим изгибом.

Пазы рекомендуется обработать специальным герметическим средством, во избежание попадания влаги во внутрь.

Метод крепления с помощью разборного профиля

Данный подход имеет целесообразность, когда речь идет о большой постройке, где площадь полимерного пластика значительно отличается по размерам от предыдущего варианта.

Метод с разборным профилем

В целом, технология такая же, только здесь используется одна часть профиля, как основа, которая и устанавливается к каркасу саморезами и терм шайбами. Затем на основание укладываются листы и защелкиваются во второй части профиля.

Данный метод более дорогостоящий, так как предусматривает использование более сложного профиля. Но он и надежнее, так как исключает смещение поликарбоната из пазов.

Крыша для беседки из поликарбоната на деревянную конструкцию

Сам процесс крепления на деревянную поверхность не особо отличается от работы с металлическим каркасом. Для монтажа используется специальный профиль, который скрепляет между собой полотна поликарбоната. Самое главное в процессе – это не упустить вопрос с герметичностью между листами.

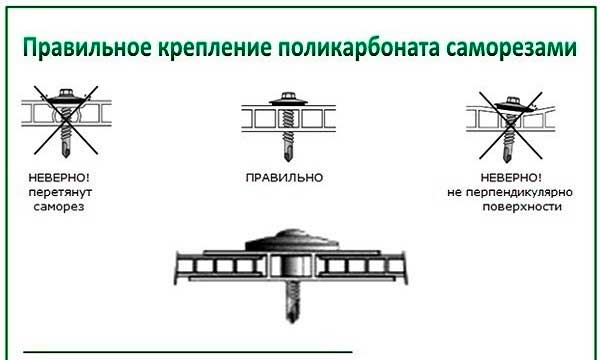

Схема крепления поликарбоната саморезами

Теоретически, весь процесс можно поделить на некоторую последовательность.

1. Закрепит профиль с края кровли на саморезы.
2. Снять нижнюю часть защиты.
3. Далее, заклеиваем сотовые отверстия специальной защитной лентой от пыли.
4. Установить профиль на торцевой кромке листа.
5. Закрепить поликарбонат на каркас крыши при помощи саморезов или терм шайб.
6. Закрыть профиль-основание при помощи прижимистого профиля крыши. Перед тем, как продолжить работу убедитесь, чтобы крышка легла в основание.

Данная процедура продолжается шаг за шагом, до полного покрытия. Для более детальной информации, предлагаю посмотреть видео:

беседка из поликарбаната

Подбор материала

Поликарбонат отличается практичностью и высокой механической прочностью. Пластик устойчив к резким температурным перепадам (от -40 ◦С до +120 ◦С). Он хорошо защищает от ультрафиолетового излучения. Пропускная способность данного материала достигает 80%.

Беседке с крышей из поликарбоната не страшны такие осадки, как град, ветер, снег и дождь. Чтобы собрать сооружение, не потребуется специальных инструментов и особых умений.

Пластик – бюджетный материал. Его можно резать, сверлить и изгибать. Он бывает двух типов: сотовый и монолитный. Для создания дачных и садовых беседок чаще используют первую разновидность. Это обусловлено ее более низкой стоимостью, весом и гибкостью.

Из сотового поликарбоната не изготавливают закрытых беседок, что объясняется способностью этого пластика концентрировать тепло. В данном случае сотовое покрытие придется заменить монолитным.

Краткая характеристика, плюсы и минусы каждого вида

На строительном рынке встречаются 3 типа материала. Они различаются свойствами, сферой применения, стоимостью.

Тематический материал:

• Беседки из поликарбоната
• Беседки из металлопрофиля
• Беседка кованая для дачи

Сотовый поликарбонат

Практичный вариант для накрытия и обшивки беседки. Легок по весу. На вид это 2 или 3 бесцветные пластины, которые соединяются перемычками, поэтому на срезе он очень похож на пчелиный соты, отчего получил свое название.

Обладает низкой теплопроводностью, хорошей ударопрочностью, используется при изготовлении теплиц, навесов, крыш, летних кухонь, заборов. Не горит, начинает плавиться при температуре от +120С.

Такой поликарбонат для беседки рекомендуется брать толщиной не менее чем 8 мм. Тогда постройка получится надежной и прослужит дольше.

Фото: сотовая панель из поликарбоната 8 мм

Учитывая конструкционные особенности листа, в продаже встречаются следующие виды:

1. 2Н – двухслойный с прямоугольными перегородками (ребрами жесткости) внутри.
2. 3Н – трехслойный тип. Внутри скреплен прямоугольными линиями. Толщина от 6 до 10 мм.
3. 3Х – трехслойный с прямыми, наклонными перемычками.
4. 5W – усиленный материал. Состоит из 5 слоев с прямыми сотами внутри. Выпускают толщиной от 16 до 20 мм.
5. 5Х – пятислойные листы с наклонными и прямыми ребрами. Толщина – 25 мм.

Существенный недостаток этого поликарбоната – уязвимость к влиянию низких температур, он становится хрупким, при небольшой нагрузке начинает трескаться. Но если он покрыт защитной пленкой, прочность материала останется на том же уровне.

Монолитный

Современный заменитель силикатного стекла. Его преимущества:

1. Прочный. Хорошо переносит удары, его сложно разбить молотком, поэтому безопасен в применении.
2. В 2 раза дешевле обычного стекла.
3. Гибкий. Подходит для остекления беседок и других построек любой формы. Не нуждается в предварительной термической обработке.
4. Удобный. Легок по весу, что значительно упрощает монтаж.

Фото: монолитный поликарбонат

Нельзя оставить без внимания и недостатки монолитного поликарбоната. Среди них:

1. Начинает деформироваться при температуре от +40С. Это затрудняет остекление конструкции. Правильное решение – увеличить расстояние между материалом и рамой сооружения.
2. Постоянное воздействие ультрафиолетовых лучей на изделие приводит к его пожелтению. Цвет со временем тускнеет. Избежать этого можно, покрыв листы пленкой.
3. Легко царапается.

Несмотря на такие минусы, беседки из этого материала получаются красивые и яркие.

Для летних беседок рекомендуется брать монолитный поликарбонат толщиной от 4 мм. Такое сооружение будет надежным и прочным.

Волнистый

Рифленый материал. По виду схож с профнастилом или шифером. Часто используется как кровельное покрытие. Бывает цветным, матовым или прозрачным.

Производится толщиной 0,65–2,5 мм.

Фото: рифленый поликарбонат

Как правильно устраивать фундамент

Инструкция здесь довольно простая. Если планируется, что сооружение будет большим и сочетает в себе массивные материалы, к примеру, металл или кирпич с поликарбонатом, специалисты советуют оборудовать основательный фундамент (см.Нужен ли фундамент под беседку: думаем и определяем) под такую постройку.

Если же конструкция легкая, то она вполне может держаться на несущих трубах.

Схема установки опоры

Итак:

Режем трубы или профиль, то, что вы будете применяете в качестве опор, в нужный размер. Для этого применяется болгарка.

Отмечаем точки, где будут установлена опоры и выкопать ямы

Важно правильно рассчитать их глубину: внутри должны разместиться два кирпича, а над ними будет десять сантиметров грунта.
Обязательно надо сразу промерять диагонали. Это можно сделать при помощи простой капроновой нити

Тогда у нас получится правильная геометрическая форма конструкции.
По центру строго горизонтально устанавливаем столбы.
В ямы засыпаем щебень и обязательно его трамбуем. После этого надо проверить перпендикулярность земле. При трамбовке стойки могли уйти в сторону.
После этого делаем жидкий цементный раствор и проливаем щебень.
Оставьте его высыхать на несколько дней (лучше будет, если вы подождете неделю).
Высушенный раствор необходимо засыпать земле.

Советы от экспертов по выбору и монтажу кровли для беседок — Как избежать ошибок

Учитывая, что строительный рынок переполнен разнообразием материалов, новички могут просто растеряться в выборе продукта.

В таблице будут приведены некоторые особенности поликарбоната и его применение:

Толщина	Применение
3,5 мм	Парники, теплицы, беседки.
4 мм	Козырьки, навесы, включая навес для беседки.
8 мм	Для обшивки балконов, витражей, навесов для машин, беседочных построек.
10 мм	Спортивные сооружения, бассейны, большие беседки или террасы.
16 мм	Для обустройства крыши большой площади. Можно использовать для обшивки кровли беседок, возведенные для зимнего периода.
32 мм	Для любого сооружения с серьёзными техническими требованиями.

При видимой простоте установки, необходимо освоить последовательность выполнения технологических операций сборки и крепления, в том числе защитных элементов:

• листы оснащены на верхней стороне покрытие, отражающее УФ. Поэтому их не рекомендуется переворачивать;
• полотна монтируются параллельно скату кровли;
• для соединения следует использовать специальные Н-профиля;
• в качестве соединительного крепежа рекомендуется применять только укомплектованные шайбой саморезы;
• для того, чтобы крепежи правильно легли необходимо сделать отверстия большего диаметра, чем саморез;
• при возведении кровли нужно избегать прямого контакта поликарбоната с основным каркасом (деревянным или металлическим). Для этих целей используются резиновые прокладки;
• после завершения работ необходимо ликвидировать защитную пленку сразу, так как потом это может стать проблемой;
• для отверстий и швов (в качестве герметика) лучше всего применять полимочевину;

Высоко квалифицированная работа и использование надежных крепежных конструкций позволит самостоятельно создать устойчивую крышу для беседки из поликарбоната, которая защитит постройку и создаст уют на многие годы.

Шестигранная беседка

Фото шестигранной беседки

Последовательность выполнения работ:

• Каркас беседки, изготовленный из металлического профиля, покрывают краской.
• Для установки конструкции используют бетонный фундамент или покрытие из тротуарной плитки или асфальтобетона.

Крышу сооружения покрывают поликарбонатными листами:

Беседка из поликарбоната чертежи шестигранной конструкции

В беседках с шестью или восьмью угла наилучшим является расположение лавочек вдоль стен и установка стола или мангала в центре.
При выполнении соединений надо обратить внимание на их жесткость. Здесь надо применять металлические уголки. Они сделают соединение надежным и жестким

Так же вы без проблем сможете выдержать правильный угол установки.

Особенности монтажа поликарбоната

Несмотря на всю свою универсальность и практичность, этот материал требует определенных знаний и навыков монтажа.

Выше уже говорилось о том, что листы сотового поликарбоната можно крепить к изогнутым конструкциям только так, чтобы по кривой ложились канавки панели, а также о том, что радиус изгиба рассчитывается в соответствии с толщиной листа.

Однако есть еще ряд нюансов, например, способы соединения отдельных листов – ведь даже для небольшой беседки с крышей из поликарбоната не хватит одной панели, придется уложить в ряд хотя бы две-три.

Приведенные размеры – наиболее часто встречающиеся для сотового поликарбоната, хотя у разных производителей возможны небольшие отличия. Оптимальный вариант – покупка листов сразу же нужной длины (то есть на всю крышу беседки), чтобы иметь возможность соединять листы только по ширине, а не в длину.

Чаще всего листы соединяют с помощью специального профиля, причем, как указано на схеме выше, лист должен заходить в профиль не менее чем на 15…17 мм, иначе крепление будет ненадежным.

Соединительный профиль может быть поликарбонатным, как показано в таблице выше. Фактически это легкие изделия из того же пластика, чаще всего неразъемные, которые надеваются на край/края листов. Профили НСР и НР рассчитаны на соединение двух рядом расположенных панелей, остальные – на защиту торцов, конька и прилеганий.

Большей популярностью пользуется разъемный алюминиевый профиль.

В первом случае (слева) листы фиксируются прижимными планками с ребристой снизу поверхностью, на которые надвигается защитно-декоративная планка. Во втором случае (справа) в качестве зажима работает изогнутая верхняя планка, а в дополнение есть подкладка снизу. Более удачным может оказаться другой тип соединительного профиля, полностью разборного. В качестве подкладки может выступать монолитный поликарбонат, любой другой пластик, тонкие деревянные планки. Сотовый поликарбонат использовать нельзя – он плохо работает на сжатие!

Ряд производителей предлагает полный комплект с готовой профилированной подкладкой. В нее удобнее закладывать уплотнители, да и сам профиль заметно прочнее, чем самодельные заменители.

Последовательность действий подробно показана на видео ниже, в целом необходимо:

• закрепить на каркасе нижнюю часть/части профиля (если она предполагается);
• установить уплотняющие элементы (если они есть);
• уложить соединяемые листы и зафиксировать их в том положении, в котором они должны будут находиться;
• установить прижимную планку. Если она имеет дополнительные крепления (саморезы) – установить их;
• поставить на место декоративную накладку (если есть).

Пример монтажа такого соединения показан на схеме снизу.

Пример установки такого профиля показан на видео.

Однако профиль не может полностью удержать листы. Если Вы планируете сделать беседку из поликарбоната своими руками, требуется дополнительное крепление, которое обеспечивают саморезы с термошайбами. Обычно они располагаются вдоль обреза крыши, а также – при большой площади покрытия – рядами с определенным шагом. Ниже показан пример расположения саморезов с термошайбами и соединительного профиля для односкатной крыши прилегающей к дому веранды.

Термошайбы должны располагаться не вплотную к соединительному профилю.

Саморез с термошайбой состоит из таких частей.

Крышка (декоративная накладка) не обязательна, но позволяет защитить металлический саморез от коррозии и придает креплениям более эстетичный вид. Уплотнительная шайба выполняет роль демпфера между саморезом и поликарбонатом, не позволяет слишком сильно, до поломки, прижать материал. Пластиковая шайба распределяет нагрузку от прижима на большую площадь поликарбоната.

Важно закручивать саморезы с определенным усилием и строго перпендикулярно к опорной поверхности

Более подробно о том, как выглядят термошайбы и как их устанавливать на крыше беседки для дачи из поликарбоната, в коротком видео.

Края панелей защищают кромочным (торцовым) профилем. Он монтируется ДО того, как все листы закреплены, причем не просто на край листа, а на наклеенную уплотнительную ленту. Профиль не прижимается вплотную к краю листа, должен оставаться зазор примерно 2…3 мм. Подробнее о том, почему необходимо это делать и как именно, смотрите на видео ниже.

Преимущество поликарбоната для создания укрытия от солнца

Поликарбонат — это универсальный строительный материал с уникальными свойствами, которые вы не найдете в других материалах.

Стандартный поликарбонатный лист

Среди преимуществ выделяемого пластика отмечается:

• Высокая сопротивляемость ударам и физическим нагрузкам. Вещество, прочнее акрилового пластика в 8 раз и в 200 раз крепче простого стекла.
• Легкий вес, не имеющий конкурентов. Вам не нужны основательные опорные элементы, так как пластик в 15 раз легче стекла.
• Изделие отлично пропускает солнечный свет, при этом служит отличным шумо- и теплоизолятором. Качественные производители покрывают поверхность панелей, дополнительным слоем, против воздействия ультрафиолетового излучения.
• Материал отлично выдерживает температуру от -40 и до +120 градусов. Поликарбонат с качественным монтажом выдержит знойную погоду с ветром и плотными осадками.

Именно благодаря такому набору качеств поликарбонат, стал незаменимым материалом на дачных и фермерских угодьях, в виде козырьков, теплиц и подобных возведений.

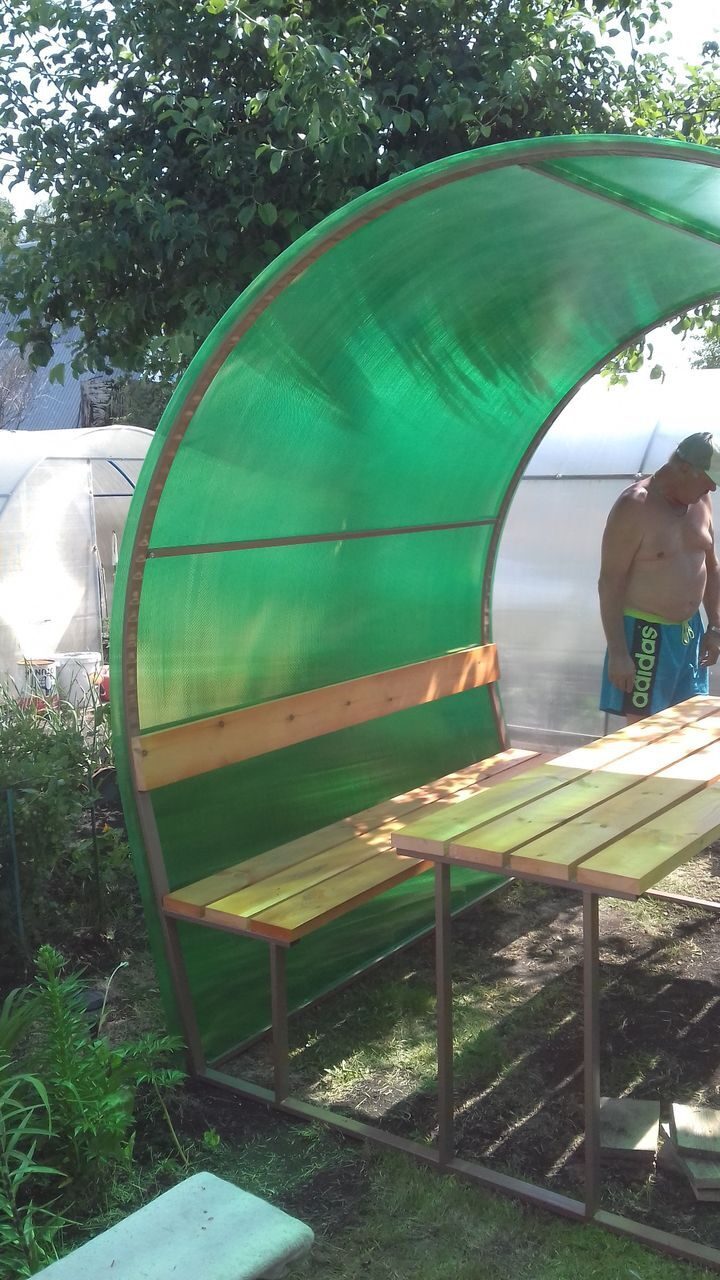

Постройка из поликарбоната для дачи

Если, вы хотите придать форму металлическому изделию, в лучшем случае вам придется приложить физическую нагрузку и применить инструменты, дерево также необходимо обрабатывать. С поликарбонатом вы можете простым движение руки, придать панели желаемый вид.

Крепление поликарбоната

Высокая степень технологичности, позволяет резать панели, даже обычными ножницами или канцелярским ножом, что также уникальный случай.

Порезка пластика ножницами

Благодаря простым способам работы, вам необходим минимум знаний для сооружения укрытия из поликарбоната. Множество архитектурных решений для дачи вы можете найти в сети или в данной статье.

По сравнению с беседками из других материалов, постройка беседки из поликарбоната требует значительно меньшего бюджета. Профили для каркаса также могут быть самыми дешевыми. Это самый экономичный вариант, если сравнивать с деревянной, кованной или каменной версией.
