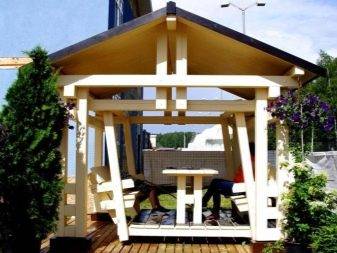

Беседки-качели: разновидности конструкций

Пошаговая инструкция по изготовлению беседки своими руками

Наиболее просты в обработке дерево и металл. Кирпич и камень требуют подготовки и навыков.

Количество этапов, сроки зависят от выбранного материала.

Но общая последовательность работ остается неизменной:

1. Составление проекта, сметы.
2. Разметка.
3. Возведение фундамента (если это заложено в проекте).
4. Установка столбов.
5. Сборка каркаса.
6. Крыша.
7. Пол.
8. Стены.
9. Декорирование.

Разберем подробнее нюансы каждого из них.

Чертеж или проект

При подготовке схемы будущей постройки стоит учесть такие моменты:

• расположение;
• количество человек, на которое будет рассчитано сооружение;
• наличие кухонной зоны;
• подвод инженерных коммуникаций (водопровод, канализация);
• закрытая или открытая будет конструкция;
• стиль интерьера.

Проектирование делается с учетом:

• точного расположения;
• общей площади, размера сооружения;
• типа и разметки освещения;
• времени эксплуатации;
• наличия или отсутствия фундамента;
• расхода материалов;
• расчета трат;
• вида крыши и стен.

Пример планировки территории садового участка

Графическое изображение будущей постройки делается с нескольких ракурсов. На чертеже отмечается расположение дома, зеленых насаждений и других деталей, которые будут находиться вблизи.

Разметка

Делается деревянными колышками и веревкой. Колышки вбиваются в местах расположения будущих опор с шагом не более 2,5 м. Между ними натягивается вплотную веревка. Разметка проводится строго под прямым углом.

Фундамент

Выбирается исходя из особенностей грунта, нагрузки, используемого материала для строительства.

Виды фундамента: А) ленточный, Б) монолитный, В) столбчатый Г) на винтовых сваях

Нижняя обвязка

Следующий этап относится к деревянным беседкам. В металлических открытых после фундамента приступают к обустройству перегородок.

В деревянных же сверху фундамента формируют нижнюю обвязку из скрепленного между собой бруса.

Все элементы заранее обрабатывают антисептиком. В местах соединений для прочности вкручивают дополнительные саморезы.

По центру фиксируют еще один кусок бруса. Он станет одним из этапов создания пола.

Столбы и верхняя обвязка

Когда нижняя обвязка выполнена, можно переходить к монтажу столбов ‒ основе стен.

Четыре столба из бруса крепятся по углам и еще один – рядом с входным проемом. Высота передних стоек должна быть больше задних на 20‒30 см, чтобы удобно возводить скат кровли.

Верхняя обвязка производится аналогично нижней. Брус фиксируется поверх столбов строго параллельно друг другу. Толщина крепежа ‒ в пол-дерева.

Стены

Обшивка стен проводится деревянными досками, штакетником. Если беседка открытая, то обшивается только нижняя часть высотой до 1 м

В закрытых важно предусмотреть проемы для окон

Фото: сборка беседки из строительных поддонов (паллет)

Все детали пропитываются антисептиками. Крепеж проводится оцинкованными саморезами, можно гвоздями.

Пол

Следующий шаг ‒ настил пола. Доски выбираются твердых пород, устойчивых к гниению. Поверхность должна быть хорошо отшлифована. Крепеж проводится гвоздями или саморезами. Напольные доски фиксируются к нижней обвязке и лагам по центру. Ровность настила проверяется уровнем.

Статья: «Как сделать пол в беседке»

Крыша

Последовательность обустройства крыши такова:

1. Сверху верхней обвязки фиксируются стропила с шагом 30 см. Количество зависит от площади крыши.
2. Параллельно стропил укладываются доски с таким же шагом.
3. Крепеж выполняется металлическими уголками, саморезами.
4. Стропильная система должна получится в виде решетки.
5. Затем укладывают листы шифера, профнастила (на выбор хозяев).

Альтернатива ‒ закрепить фанеру на саморезы, провести гидроизоляцию рубероидом и выполнить настил битумной черепицей. Лишние куски черепицы отрезаются.

Этапы сборки

Так как монтаж разборной беседки больше подходит для работы своими руками, мы рассмотрим именно его. Помните, при правильном уходе, разборная конструкция, так же как и монолитная способна прослужить вам долгие годы. Давайте пошагово пройдемся по этапам сборки:

• Для начала следует набросать чертеж будущего сооружения на бумаге, со всеми размерами и масштабами. Такого рода проекты помогают определиться с видом и расположением строения, а также предусмотреть важные тонкости.
• Находим подходящее место для размещения.
• Делаем прямоугольную основу из металлопрофиля (основа может быть и любой другой выбранной вами формы, например, круглой или восьмиугольной). Нарезаем все стороны, исходя из чертежа, а затем соединяем сваркой.
• К каждой верхушке основы привариваем кусок профильной трубы.
• Затем присоединяем стропильные трубы, обязательно под десятиградусным углом по отношению к горизонтальной верхней части каркаса.
• После стелим обрещетку для будущий кровли.
• В завершении стоит заняться внутренним обустройством беседки: разместить лавочки, столик, мангал и другие предметы интерьера.

Рекомендации по выбору краски

Металл является очень практичным материалом, но со временем он подвержен коррозии. Чтобы не допустить этого или хотя бы свести к минимуму, необходимо тщательно прокрасить беседку. Цветовую палитру можно выбирать исходя из своих предпочтений, но стоит учесть ряд требований к краске для достижения наилучшего результата:

1. Порошковая краска является отличным вариантом для покраски беседки, поверхность будет выглядеть очень красиво, но своими руками её провести затруднительно, поэтому следует обратиться за помощью к специалистам.
2. Если вы все-таки решили сэкономить бюджет и сделать все самостоятельно, покройте поверхность молотковой краской или стойкой нитроэмалью, только предварительно не забудьте, как следует прогрунтовать всю металлическую поверхность.

Пошаговая инструкция по созданию беседки

Для примера рассмотрим строительство открытой конструкции 3х5 м со столбчатым фундаментом и двухскатной кровлей.

Разработка чертежа

Составление схемы будущей конструкции предусматривает точный расчет ее размеров, расхода материалов, месторасположения, вида фундамента, изображения крепежа отдельных элементов, выбора типа кровли.

Правильно будет сделать сразу несколько эскизов беседки с разных ракурсов, чтобы оценить все нюансы предстоящих работ.

Что касается выбора подходящего участка, то такая беседка хорошо смотрится рядом с бассейном, в саду или рядом с домом.

Тематический материал:

• Беседки для дачи из поликарбоната
• Выбор поликарбоната для беседки

Если же планируется установка отопительно-варочного устройства внутри помещения в виде мангала или барбекю, то это также необходимо внести в проект. Под такое изделие может потребоваться отдельный фундамент, а в закрытых беседках следует правильно выбрать место под него и при изображении крыши предусмотреть расположение дымохода.

С учетом требований пожарной безопасности, не рекомендуется делать настил кровли из поликарбоната, ПВХ. Предпочтение стоит отдать металлочерепице, профлисту, а дымоходная труба должна быть хорошо теплоизолирована.

В открытых постройках нет необходимости обустраивать дымоход, поэтому особых ограничений в выборе кровельного материала нет.

Выбор типа фундамента

Под небольшую беседку с металлическим каркасом на песчаном либо скальном грунте достаточно будет столбчатого фундамента. Хозяевам, желающим установить внутрь мангал, следует залить ленточное основание. Для болотистых нестабильных почв подойдет свайный тип.

После разметки участка верхний слой грунта рекомендуется удалить. Площадку выровнять. По углам пробурить отверстия на глубину 50 см. На дно насыпать 15 см песка и щебня. Утрамбовать. В ямы установить трубы по уровню. Заполнить их бетонным раствором. Срок застывания 1-2 недели.

Сборка каркаса

Для установки конструкции необходимо заранее нарезать 6 труб с размерами стенок 4*4 см по 3 м длиной и 4 трубы 4*2 см по 5 м каждая. Нижняя обвязка к стойкам выполняется на высоте 80 см от земли, расстояние крепежа верхней обвязки от будущей крыши также составляет 80 — 90 см. Чтобы избежать перекоса каркаса, на одной из несущих опор делается метка на указанной высоте. Ее нужно отметить и на других трубах.

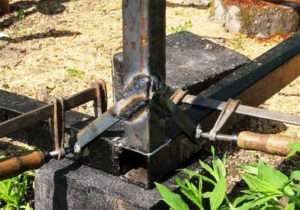

По завершении замеров каждый элемент крепится с помощью сварки. Для устойчивости верхней обвязки следует приварить к ней две поперечные трубы и только потом приступать к обустройству крыши.

Настил кровли

В создании верхней части конструкции используется профильная труба 2х4 см. Предварительно нужно нарезать три штуки по 5 м длиной, восемь – по 2 м, четыре – по 3 м. Согласно размерам беседки варится прямоугольник.

Два куска по 2 м прикладываются к меньшей стороне фигуры и привариваются между собой так, чтобы края труб выступали за пределы всего каркаса постройки на 5 см. Остальные 6 отрезков крепятся по такой же схеме. Шаг между элементами должен быть одинаковый.

Для усиления фермы рекомендуется снизу приварить две поперечные трубы, а сверху – одну продольную.

Полученный каркас крыши нужно поднять и закрепить его сваркой к обвязке. Места сварки зачищаются. На каркас наносится защитный раствор. Завершающий этап – монтаж кровельного материала. Крыша может быть из поликарбоната, профлиста, шифера. Вырезаются листы нужных размеров, крепятся к конструкции саморезами.

Чем обшить стены

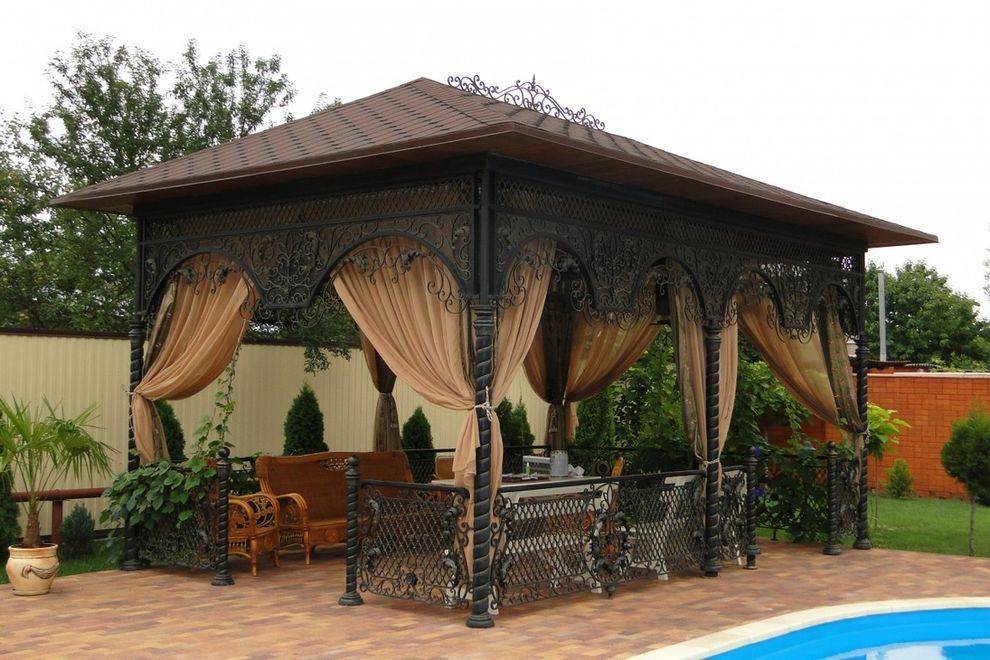

В отделке открытой беседке гармонично смотрится обрешетка из дерева с вьющимися растениями в виде винограда или роз по бокам конструкции. А те хозяева, которые умеют обращаться с железными прутьями и другими металлическими элементами, могут оригинально украсить каркас интересными коваными фигурами.

Более наглядно это видно на фото:

Также можно просто закрепить вместо стен листы цветного или прозрачного сотового поликарбоната или обшить стены вагонкой, влагостойкой фанерой. Все зависит от ваших предпочтений и финансовых возможностей.

По необходимости внутрь помещения проводится электричество. Из мебели устанавливается стол со стульями или лавочками.

Владельцам дачным участков, желающим быстро получить интересную недорогую беседку с длительным сроком службы, стоит взять за основу именно профилированные трубы, и, следуя рекомендациям, попробовать вручную создать свой авторский шедевр.

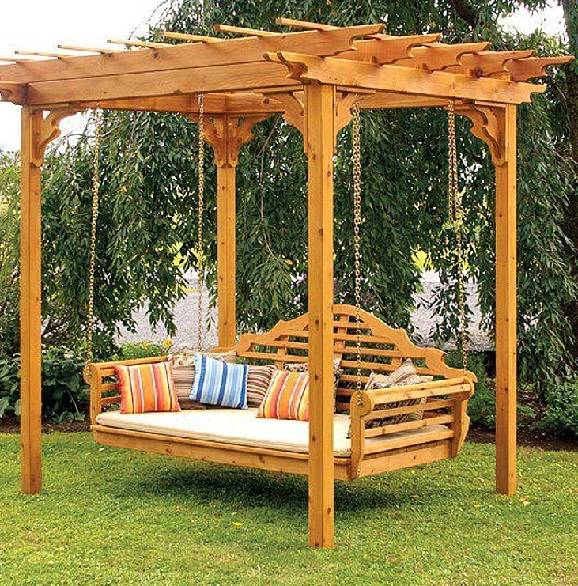

Виды беседок с качелями

Комбинированные аттракционы для отдыха на дачных участках встречаются в разном исполнении. Однако основное различие всех беседок с качелями определяют по материалу изготовления:

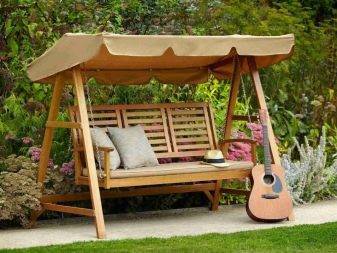

Деревянные качели и беседки – самый распространенный вариант. Материал доступен многим дачникам, хорошо поддается обработке. При правильной покраске конструкция приобретает презентабельный вид. Дерево вскрывают морилкой, прозрачным или цветным лаком, что позволяет подчеркнуть текстуру материала. Недостатком деревянной беседки с качелями является подверженность к быстрому разрушению от воздействия природных явлений. Древесина гниет в сырости, уничтожается грибком. На солнце брус и доски трескаются. Дерево дважды в год надо обрабатывать защитными составами, зашкуривать, вскрывать лаком, иначе оно приобретает некрасивый серо-черный цвет.

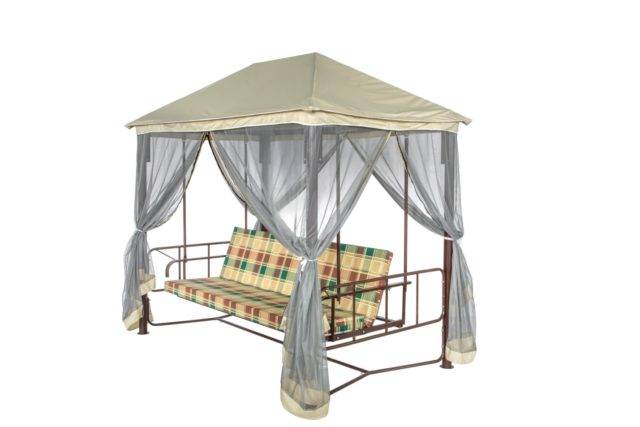

Металлические качели с беседкой отличаются хорошей прочностью. Конструкция устойчивая, выдерживает большие нагрузки. Недостатком считается сложность изготовления. Чтобы сделать такой комбинированный аттракцион, потребуется сварочный аппарат и опыт работы с ним. Металл дороже обойдется от дерева, его сложнее обрабатывать. Для нарезания заготовок потребуется болгарка. Вдобавок металл подвержен коррозии. С появлением ржавых участков на беседке или качелях их придется аналогично зачищать, окрашивать.

Совет! Если для изготовления беседки, а также качелей выбран металл, оптимально приобретать материал с защитным оцинкованным покрытием.

На видео беседка-качели:

Кроме материала изготовления, беседки, совмещенные с качелями, различаются количеством посадочных мест. Самый распространенный вариант для дачного участка – это конструкция на 2, 4 или 6 человек. Часто принято делать парное количество мест, но может быть и непарное, если того требует конструкция беседки. Сооружения большего размера садовыми качелями назвать нельзя. Такие беседки с аттракционом для катания ставят владельцы коттеджей, развлекательных заведений.

Рассматривая разные примеры сооружений, можно найти еще одно различие. Конструкции делают стационарные и разборные. Во втором варианте соединения большинства узлов выполнены болтами. Такую беседку вместе с качелями на зиму разбирают для хранения в сарае.

Важно! У стационарных беседок опорные стойки могут быть закопаны в землю или залиты бетонным раствором.

Подготовка необходимых материалов, инструментов

Кроме качества выполненных строительных работ, долговечность конструкции зависит от правильно подобранного сочетания материалов каркаса, крыши, пола, стен. Да и про эстетичный внешний вид беседки забывать не стоит.

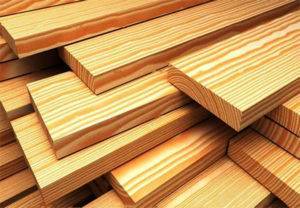

В зависимости от бюджета проекта и направления дизайна сооружения для стен подойдет:

• стекло;
• сотовый поликарбонат;
• дерево;
• ковка;
• профильная труба.

На пол можно приобрести:

• обрезные доски;
• натуральный или искусственный камень;
• тротуарную, керамическую плитку.

В качестве кровельного материала допускается применение:

• черепицы;
• ондулина;
• поликарбоната;
• профлиста;
• металлочерепицы;
• тента.

Для столбчатого основания необходимо запастись бетоном М200. Если в чертеже указан ленточный фундамент, нужно приобрести доски для создания опалубки и проволоку для армирования. Также следует не забыть добавить в список стройматериалов защитные растворы: антикоррозийное средство – для металла, антисептик – для дерева.

Что касается количества труб, то эта цифра требует точного расчета, чтобы потом не пришлось переплачивать за доставку и лишний материал.

Для создания небольшой дачной беседки нужно подготовить:

• бетон М200;
• щебень;
• песок;
• грунтовку;
• уровень;
• сварочный аппарат с электродами 3 мм;
• профильные трубы 4х4, 4х2, 2х4 см;
• болгарку;
• ручной бур;
• кувалду;
• битум.

Качели для дачи своими руками: фото и классификация изделий

Традиционными материалами для изготовления уличных качелей для дачи своими руками являются металл и древесина. В целях улучшения надежности и внешних характеристик можно совместить данные материалы, а также частично украсить металлическую конструкцию декоративной ковкой.

Яркие качели-кокон, подвешенные к ветке дерева

Полезный совет! Для изготовления сиденья могут быть использованы любые подручные материалы, которые могут остаться на участке после строительства дома или проведения ремонтных работ.

Для строительства можно использовать:

• брусья;
• пластик;
• прочный канат;
• металлические трубы;
• старые кресла или стулья, с которых необходимо предварительно удалить ножки

Комфортные качели подойдут для сна на свежем воздухе или чтения

Владельцы автомобилей могут пустить в ход старые автомобильные покрышки. Они отлично будут сочетаться с клумбами, изготовленными из аналогичного материала.

Классификация качелей для дачи своими руками

Существует большое количество оригинальных и удобных качелей, способных украсить ландшафт любого дачного участка.

Условно их можно разбить на три большие категории:

мобильные – изделия имеют облегченную переносную конструкцию, благодаря чему качели можно перемещать по участку в любое удобное место, например, в дом, на веранду, в беседку или под навес во время дождя;

Мобильный вариант качелей с основой из металла

семейные – изделия с массивной и увесистой конструкцией. По своему устройству они напоминают скамейки без ножек с большой и высокой спинкой. За счет больших габаритов на сиденье может уместиться вся семья. Чтобы эксплуатация подобных качелей была безопасной, их надежно закрепляют на раме П-образной формы. В качестве фиксаторов используются прочные тросы или толстые цепи. Если организовать над качелями крышу или тентовый навес, ими можно пользоваться даже под дождем;

Уютные качели, расположенные на открытой террасе

детские – особая категория изделий, как правило, имеющих форму лодочек или подвесных кресел. К конструкциям выдвигаются особые требования в отношении каркаса, который должен соответствовать всем нормам безопасности. Совсем маленькие дети могут пользоваться качелями только в присутствии взрослых и при применении специальных ремней. С их помощью малыш фиксируется на сидении и потому не сможет выпасть.

Детские качели с металлическим каркасом, покрашенные в яркие цвета

Разновидности и фото качелей на даче своими руками

Качели могут быть классифицированы и по другим признакам. Различают следующие виды изделий по типу конструкции:

гамачные – подвешиваются на перекладину из металла. В качестве заменителя перекладины может служить дерево с толстой и прямой нижней веткой. Во время использования такой конструкции у человека создается впечатление будто он парит над землей. Подобные качели пользуются большим спросом у тех, кто увлекается чтением книг;

Качели-гамак – отличный вариант для релаксации и любования природой

Обратите внимание! Гамачные изделия, при условии соблюдения технологии изготовления, способны выдерживать весовую нагрузку до 200 кг. одиночные – изделия с различными видами конструкций, не нуждающиеся в установке дополнительных перекладин

Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте. Для изготовления применяются самые разные материалы;

одиночные – изделия с различными видами конструкций, не нуждающиеся в установке дополнительных перекладин. Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте. Для изготовления применяются самые разные материалы;

Красивые подвесные качели в саду частного дома

подвесные – конструкции представляют собой сиденье, подвешиваемое на несколько веревок или цепей. Веревки крепятся по бокам. Благодаря применению различных материалов, которые позволяют сделать изделие прочным, комфортным и легким, качели подвесного типа могут иметь различную форму и размеры;

Уютные подвесные качели из ткани, созданные своими руками

шезлонги – изделия могут вместить семью, состоящую из двух взрослых и одного ребенка. Качели обладают особой конструкцией, которая предполагает фиксацию в единственной точке крепления, что позволяет устанавливать их в комнате. Материалом для изготовления служит специальный сплав металлов. Несмотря на кажущуюся воздушность, эти изделия очень прочны.

Большие семейные качели с металлическим каркасом

Как сделать качели своими руками из металла для всей семьи

Планируя построить своими руками качели из профиля для всей семьи, нужно, в первую очередь, исходить из комфортного расположения каждого человека. При составлении эскиза необходимо отталкиваться от следующих параметров:

• ширина сиденья для 1 человека – 50 см;
• высота сидушки должна быть комфортной, чтобы можно было самостоятельно отталкиваться от земли;
• расстояние от боковых опор до верёвки должно быть не менее 35 см, до цепи – 25 см;
• высота боковых опор должна соответствовать росту человека, оптимальные параметры – 1,7-2,5 м.

Качели с сиденьем на подшипниках своими руками из металла

Один из вариантов крепления посадочного места к верхней перемычке – это подшипники. Рассмотрим более подробно все особенности их установки.

Чертежи крепления подшипников

Не всегда можно найти два одинаковых подшипника нужного размера. В таком случае, следует приобрести специальный блок для крепления, в котором уже установлены требуемые изделия. Блоки крепятся на верхней горизонтальной перемычке через сквозные отверстия при помощи болтов.

ФОТО: newspasky.ruФОТО: vashaterrasa.ruФОТО: good.ctlx.ruФОТО: dskstenki.ru

Инструкция по изготовлению

Основной принцип изготовления качелей из металла практически не отличается, здесь единственное дополнение – это крепление подшипников. Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Как смастерить качели из профильной трубы своими руками

Для увлекательных аттракционов можно использовать любой металлопрокат, например, круглого сечения, уголки или тавры, но именно профильные трубы обладают весомыми плюсами, по сравнению с аналогами:

• с такой формой удобно работать;
• стенки – это дополнительные рёбра жёсткости, соответственно прочность конструкции намного выше;
• они устойчивы к механическим воздействиям.

Однако их сложнее обрабатывать от коррозии, поэтому данному процессу следует уделить особое внимание. Предлагаем вместе с нами смастерить качели из профтрубы своими руками

Пошаговые фото помогут в нашей работе.

Чертежи качелей из профильной трубы с размерами

Для изготовления своими руками качелей можно использовать прямую профтрубу. Не менее красиво смотрятся конструкции из изогнутого металлопроката.

ФОТО: proekt-sam.ruФОТО: vseprotruby.ruФОТО: www.pinterest.ru

Пошаговая инструкция

Для того, чтобы смастерить качели из металлопрофиля, нам нужно подготовить следующие материалы:

• 5 профильных труб 40×40×2000 мм;
• 2 профильные трубы 20×20×1000 мм;
• 3 профильные трубы 20×40×1000 мм;
• доска длиной 1,5 м 20×90 мм – 7 шт.

Мастер-класс по изготовлению своими руками садовых качелей из профильной трубы.

Иллюстрация	Описание работы
	Состыковать две трубы длиной 2 м под углом 45º, разворот снаружи – 90º. Расстояние между нижними опорными точками должно получиться 1,6 м
	Уложить поперечный профиль 1 м сечением 20×20 мм² между трубами на расстоянии 70 см, отметить снизу линию стыковки и срезать её болгаркой
	Сварить стойки А-образной конструкции в верхней точке и местах крепления поперечин. Аналогичным образом все действия провести и со второй опорной стойкой
	Установить на боковые стойки верхнюю планку под углом 90º и приварить. Дополнительно приварить 2 «уха» для крепления сидения
	Приварить нижние рёбра жёсткости спереди конструкции и сзади
	Для того, чтобы изготовить сиденье из дерева на металлическом каркасе, нам понадобится профиль 20×40 мм. Сложить вместе 3 трубы, прихватить их сваркой, отступить от края 10 см и сделать разметку с шагом 12 см. Получится 6 одинаковых элементов
	Болгаркой выполнить, но не до конца, V-образные пропилы: первую и две последние отметки с обратной стороны, остальные – по линии разметки
	Согнуть каркас до желаемой формы, при необходимости, подпилить V-образные вырезы ещё больше. Места среза проварить, лишнюю длину можно срезать
	Разделить профиль, отшлифовать швы болгаркой, зачистить металлической щёткой и покрасить
	Для крепления досок в каждом профиле высверлить отверстия сверлом на 4 мм и закрепить доски при помощи саморезов. Изогнутый профиль зафиксировать по краям и ровно посередине сиденья
	Получится сиденье правильной анатомической формы.
	К профилю возле спинки прикрутить уголок, к которому будет крепиться одна часть цепи
	С другой стороны профиля просверлить отверстие, вставить болт и закрутить его гайкой – это будет крепление для второй цепочки
	Закрепить цепи на карабинах в ушках на верхней перекладине
	Вот такие качели получились всего за пару дней

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Из металла

Более дорогим и изысканным вариантом считается беседка, сделанная из металла. Чаще всего подобная конструкция представляет из себя сварной каркас из труб с элементами декоративной ковки.

Особым шиком считается декоративная ковка, про которую более подробно можно почитать здесь — Кованные беседки: фото, варианты, красивые, сварные, для дачи.

Если вы сможете подобрать интересный и оригинальный рисунок, то ваша беседка, мало того, что будет уникальной, так ещё и красивой. Удовольствие дорогое, но подобный дизайн стоит своих денег.

Преимущество металлических беседок для дачи заключается в надежности, которая демонстрирует правильно сваренная конструкция. В отличие от дерева и кирпича, она не подвержена каким бы то ни было атмосферными воздействиям (разве что ржавчине, которая периодически подкрашивается).
