Какую трубу выбрать для водоснабжения: определяемся с диаметром и материалом труб для дома и квартиры

Характеристика труб из различных материалов

Все виды водопроводных труб одинаков классифицируются по нескольким характеристикам, в том числе по диаметру:

• малые (диаметр 5-102 мм);
• средние (сечением 102-426 мм);
• большие (диаметр выше 426 мм).

Диаметр напрямую влияет на пропускную способность трубы. На это же влияют свойства её внутренних стенок и численность изгибов в сети.

Различаются трубы по следующим параметрам:

• материал изготовления (сталь, медь, нержавейка и полипропилен);
• вид поперечного сечения (круглые, прямоугольные и квадратные);
• размеры;
• способ соединения;
• класс изоляции.

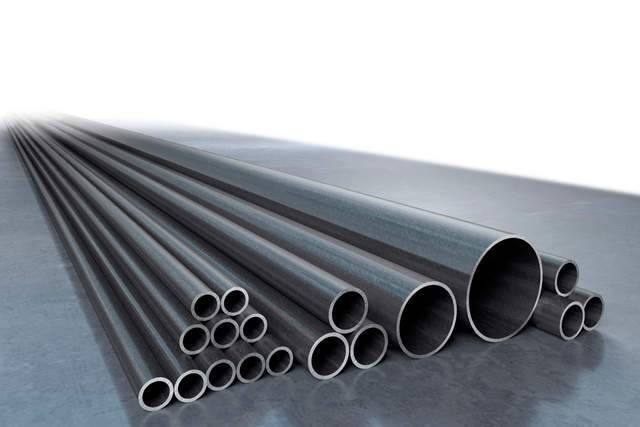

Стальные трубы

Трубы для водопровода из стали обладают повышенной прочностью, при этом быстро ржавеют и теряют свои высокие качества. Поэтому у них небольшой срок эксплуатации – около 20 лет. Металлические выдерживают большое рабочее давление и не боятся высоких температур, поэтому их используют в паровом отоплении при температуре теплоносителя до 100С. Кроме того, внутренний диаметр изделий со временем уменьшается из-за отложения на стенках различных примесей, продуктов коррозии и т.д. Это уменьшает их пропускную способность и понижает качество жидкости. Также нужно отметить большой вес металлических труб, поэтому их труднее монтировать и транспортировать.

Стальные трубы бывают двух типов:

• бесшовные;
• сварные (прямошовные и спиралешовные).

При монтаже их соединяют с помощью резьбы, газовой и электрической сварки. Для разводки в водопроводе используют сгоны, тройники и муфты.

Медные трубы

Трубы для водоснабжения из меди отличаются высокой коррозийной стойкостью, большим коэффициентом теплопроводности (при температуре 20–100 С – 394 Вт/(м*К) больше только у серебра), низкой шероховатостью внутренних стенок. Поэтому у них хорошая пропускная способность, что позволяет использовать секции небольшого диаметра в водоснабжении. Благодаря хорошей теплопроводности помещение прогревается быстро и равномерно. Медные изделия отличаются большим сроком службы – больше 50 лет. Нужно отметить и дезинфицирующие возможности меди, поэтому подаваемая по медным изделиям вода не содержит опасных микроорганизмов. Устанавливается трубопровод из меди легко и быстро, но его недостаток – это большая цена.

Пластиковые трубы

Если у вас небольшие финансовые возможности, и вы затрудняетесь, какие трубы выбрать, то более подходящим вариантом будет полипропиленовый трубопровод. Пластик стоит меньше, при этом по некоторым характеристикам он лучше: рабочая температура изделий +95С и давление до 20 атмосфер. Стоит добавить тот факт, что они долговечные – срок службы более 50 лет.

Недостаток пластиковых изделий – они не пластичны, поэтому устанавливать водопровода под углом можно только с помощью фитингов. Стыкуют данные трубы для водоснабжения с помощью паяльного оборудования. Перед покупкой требуется досконально разобраться с тем, какие пластиковые трубы подходят для вашего водопровода.

Металлопластиковые трубы

Какие изделия сегодня наиболее популярны? Металлопластиковые изделия пользуются большим спросом. Это связано с их приемлемой стоимости и хорошими эксплуатационными свойствами. В частности, популярны они у домовладельцев, желающих выполнить монтаж самостоятельно. Срок службы  – 25-30 лет. Устанавливаются – просто и быстро, для этого не нужно дорогое оборудование. Однако через несколько сезонов соединения могут закапать из-за деформации внешнего пластикового слоя и внутреннего металлического — от больших перепадов температур.

№1. Стальные трубы для водопровода

Не так давно стальные изделия были лидерами в области организации внутреннего водопровода. Никто даже не задумывался, какие трубы для водоснабжения лучше выбрать – повсеместно устанавливались стальные. Причина проста – альтернатив не было. Сегодня, когда выбирать есть из чего, популярность стальных труб снизилась, но спрос на них до сих пор есть.

Основные преимущества:

• низкая цена. Трубы из стали – это практически самый доступный вариант организовать систему водоснабжения;
• высокая механическая прочность;

• способность выдерживать температуры до 100С, резкие скачки температур и подъемы давления. Именно поэтому это универсальный вариант, который подойдет как для холодного, так и для горячего водопровода.

Минусы:

низкая устойчивость к коррозии, впрочем, нанесение цинкового покрытия способно несколько замедлить образование ржачины, но со временем защитный слой стирается, и процесс коррозии запускается;
постепенное зарастание внутренней поверхности трубы, в результате чего снижается пропускная способность и ухудшается качество воды

Чтобы продлить срок службы, систему придется периодически прочищать от образовавшегося налета, но к выбору средств стоит подходить максимально осторожно – щелочные, например, не подойдут и только усугубят ситуацию;
сложность монтажа. Установка выполняется либо с помощью сварки, либо благодаря резьбовым соединениям

В обоих случаях без помощи профессионала не обойтись, если вы, конечно, хотите получить герметичный надежный водопровод;
высокая электропроводность труб.

При должном уходе стальные трубы могут прослужить около 40-50 лет, но сегодня их используют больше для реконструкции существующих систем водоснабжения, чем для организации новых

Если же ваш выбор упал именно на стальные трубы, то обратите внимание на толщину стенок: есть легкие, обыкновенные и усиленные трубы. Чем толще стенка, тем более долговечным и надежным будет изделие

Недавно на рынке появились трубы, в которых внутренняя часть выполнена из пластика. Подобным образом была решена проблема коррозии и зарастания при сохранении прочностных качеств стали. Такие трубы имеют несколько ограниченную сферу использования – подойдут только при условии максимальной температуры в системе 75С и давлении в 16 атм.

Монтаж труб

Подробнее остановимся на монтаже. Сразу заметим, с медью работать действительно сложнее, и действовать придется нестандартными методами. Но если разобраться, то справиться вы сможете и своими руками.

Даже более того, в некоторых пунктах монтаж систем водоснабжения упрощается для выполнения своими руками, так как медь довольно легко гнуть (если конечно речь идет об образцах с тонкими стенками) и она меньше весит.

Монтаж труб своими руками можно выполнить двумя способами:

1. Пайкой.
2. Использованием фитингов.

И тот и другой имеет свои преимущества и недостатки. Пайка требует навыков и специального инструмента. Новичок, действуя своими руками, наверняка испытает серьезные затруднения.

Применять же фитинги гораздо удобнее, но и тут есть нюансы. Монтаж получается дороже, а результат не столь надежен.

Использование паяльника

Пайка меди – это процесс деликатный. Он отличается от стандартной сварки, в большей степени потому, что здесь применяются немного другие инструменты.

Для работы вам потребуется иметь:

• низкотемпературную горелку (подойдет даже активный баллончик с газом, но с ним работать сложнее);
• припой для медных изделий;
• стальная щетка и калибратор.

Это базовые инструменты. Также не помешает специальное масло, хотя обойтись можно и без него.

Перед началом работы трубу следует зачистить. Делается это своими руками, с применением стальной щетки. Задача – убрать окисления, сторонние элементы и все что мешает осуществить пайку по высшему разряду. Зачищают оба конца трубы, или же трубу и фитинг. Все зависит от рабочих условий.

Дальше приступают непосредственно к соединению. С помощью горелки прогреваются концы труб, вставляются друг в друга, а по стыкам проходятся горячим припоем.

Радиолюбителям описываемый процесс наверняка знаком. И не просто так, ведь тут действительно есть масса сходств с пайкой микросхем. Только инструменты немного другие. Дальше трубу оставляют на некоторое время, чтобы металл хорошо схватился.

Применение фитингов

Второй вариант – применение фитингов с резьбой или работающих по технологии обжима. Он больше подходит тем, кто не имеет в наличии горелки и желания паять трубы.

Современные фитинги удобны тем, что монтировать их легко своими руками, для работы необходимо иметь разводной ключ нужного диаметра, а сам процесс выполняется за считаные минуты.

Монтаж фитингов мало чем отличается от аналогичного для стальных трубопроводов. Только медную трубу желательно предварительно откалибровать и зачистить, а только потом уже формировать соединения.

Резьбовые фитинги фиксируют гайками на их корпусе. Для герметизации здесь применяется система деформирующих конусов. Внутри фитинга имеется переходник-прокладка. Он при закручивании гайки плотно прижимается к краям трубы, слегка ее деформируя. Это возможно благодаря мягкости меди, как цветного металла.

Более простой вариант – фитинг с обычными прокладками или обжимными кольцами. Здесь технология от стандартной вообще не отличается. Отличается только выбор материала. Как мы уже упоминали выше, сталь и алюминий с медью взаимодействуют плохо. Их альтернативой станет бронза или латунь.

Подготовка к монтажу

Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.

Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.

Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.

Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

• ножницы для резки;
• шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
• сварочный аппарат с температурой до 260 °C;
• штроборез либо болгарка для вырезания полости в стене;
• зубило и молоток или перфоратор для удаления материала между штробами.

Монтаж

Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:

1. Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
2. Перфоратором или зубилом удаляется бетон между прорезями.
3. Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
4. Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
5. Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.

Статья по теме: Как крепить сэндвич панели к стене

Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.

Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.

После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.

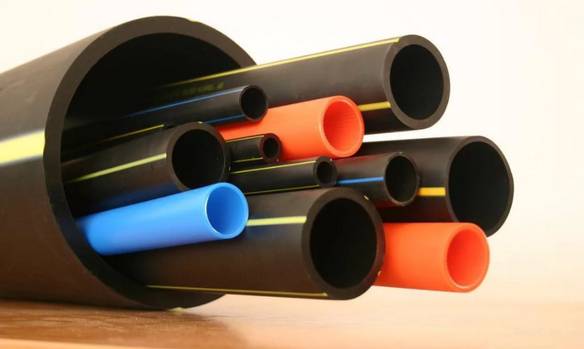

Трубные изделия из полимеров

Сегодня чаще других типов труб используются для обустройства водоснабжения в квартире. При вполне доступной цене, преобладающее количество их разновидностей достаточно легко монтируется. Поэтому при некоторой практике собрать сантехнические узлы и развести от них водопитающие ветки возможно своими силами. Полимерная продукция, предназначенная для питьевого водоснабжения, абсолютно инертна к любым растворимым примесям и безопасна при соблюдении режимов эксплуатации.

Главных недостатков у всех синтетических трубопроводов два – значительно меньшая механическая прочность по сравнению с металлическими аналогами, а также температурные ограничения по верхнему порогу эксплуатации.

К наиболее популярным полимерным водопроводным трубам для квартир относятся:

• металлопластиковые;
• из сшитого полиэтилена;
• полипропиленовые;
• поливинилхлоридные;
• полибутеновые.

Металлопластиковые трубы

Обычно под этой категорией подразумевают изделия, состоящие из трех слоёв – двух из полиэтилена и алюминия между ними. За счет армировки металлом имеют низкий коэффициент температурного расширения, хорошо гнутся, сохраняя заданную форму. Монтируются на компрессионных (затягиваются рожковыми ключами) и пресс-фитингах (нужен специальный обжимной пресс).

Маркировка труб из металлопластика по составу:

• «PE-AL-PE» – полиэтилен, алюминий;
• «PE-AL-PERT» – полиэтилен обычный и термоупрочненный (внутри), алюминий;
• «РЕX- AL-PEX» – сшитый полиэтилен, алюминий, сшитый полиэтилен.

Трубы водоснабжения из сшитого полиэтилена

Также производятся и без армирующих слоев благодаря высокой прочности и стабильности материала. Часто используются в системах теплых полов, но могут устанавливаться в системах ГВС и ХВС. Легко гнутся от руки, а при заломах восстанавливаются за счет присущего им эффекта памяти (достаточно нагреть трубу, и она примет первоначальную форму). Их следует защищать от прямого воздействия дневного света, так в них может начать усиленно размножаться растительная микрофлора. Монтируются на компрессионных, надвижных и пресс-фитингах. Обозначаются – «РЕX-а (b, с)», где малый индекс указывает способ сшивки молекул полиэтилена – упрочнения его структуры.

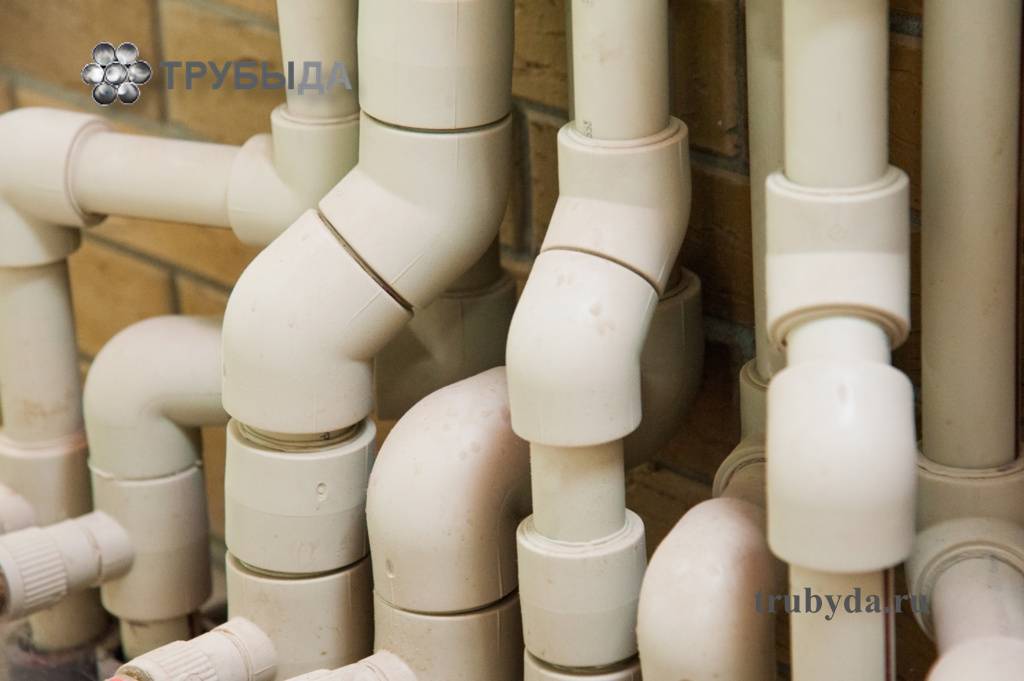

Полипропиленовые трубы

Полипропилен объединяет широкую группу изделий. Трубы из полипропилена отличаются высокой жесткостью, поэтому повороты с малыми радиусами осуществляются только посредством угловых фитингов. Монтируются при помощи пайки (диффузионной сварки). В обозначении на первом месте всегда стоит код «РР», а затем идет расшифровка особенностей. Например, «PPR» – труба армированная алюминием (её иногда также называют металлопластиком), подходит для горячей и холодной воды. «РРН» – из гомополимера, используется для холодной воды.

Поливинилхлоридные (ПВХ) трубы

Для установки труб водопровода в квартире имели высокую популярность в самом начале появления подобных пластиковых изделий на нашем рынке. Характеризуются высокой прочностью, однако она резко снижается при температурах выше 65⁰С – это верхний порог их кратковременной эксплуатации. Свое быстрое распространение трубная продукция из поливинилхлорида получила благодаря тому, что её монтаж выполняется при помощи клеевых соединений. Обозначается – «PVC» или «ПВХ» и «НПВХ».

Полибутеновые

Трубопроводы из полибутена (полибутилена) позже других синтетических аналогов стали входить на широкий потребительский рынок. Однако они уже начинают теснить конкурентов, так как по многим показателям превосходит их. Их лучшими характеристиками являются меньшие коэффициенты теплового расширения и теплопроводности, высокая эластичность. Сборку системы выполняют, используя компрессионные, самозажимные, пресс-фитинги, а также диффузионную сварку. Они маркируются индексом «РВ».

Полипропилен

         Помимо трех типов разновидностей, полипропиленовые трубы различаются толщиной стенки и соответственно выдерживаемым давлением. Самые распространенные размеры это: PN10, PN20, PN25.
Что означают эти цифры? PN – это номинальное внутреннее давление (бар) жидкости с температурой в 20 градусов Цельсия. Это означает, что труба может держать безотказно такое давление в течение 50 лет.
       К плюсам конструкции водоснабжения из полипропилена можно отнести стоимость материалов относительно водоснабжения из металлопластика. Малые теплопотери относительно металлопластика. Минус применения трубы для отопления в том, что полипропилен – это пористая структура. Материал, из которого сделана труба, постепенно пропускает кислород. Труба как бы дышит, насыщая жидкость кислородом. В результате в закрытые системы отопления необходимо подпитывать. Однако так как периодически необходимо теплоноситель менять в системе отопления, то этот минус перерастает в плюс. В плюс для водоснабжения – ведь такая вода в трубах всегда будет насыщена кислородом, что препятствует эффекту прокисания и неприятных запахов.
            По сравнению с другими видами труб, полипропиленовые имеют довольно значительное тепловое удлинение. Что пагубно влияет при жесткой фиксации трубы. При сборке водоснабжения или отопления из полипропилена необходимо предусмотреть факт движения трубы. Например, на расстояниях более 10 метров всегда ставят компенсаторы расширения. Выглядят они в виде колец, которые гасят ход трубы и не дают ей порваться.
      Одним из фактов труб из полипропилена является ее мягкость при нагреве. Таким образом, все трубы из полипропилена ограничены максимальной температурой в 90-95 градусов Цельсия. Также при нагреве до 70 градусов Цельсия труба провиснет на больших участках, поэтому ее рекомендуется крепить через каждые 50см.
Заметим, что труба армированная алюминием избавлена от эффекта провисания, но сохраняет те, же свойства удлинения, что и обычная не армированная труба.
     Труба, армированная стекловолокном, также имеет продольное удлинение, но намного меньше, чем без армирования. Она уже не так провисает. Является оптимальным вариантом между трубой без армирования и трубой с алюминиевым армированием. Почему так? Дело в том, что трубу армированную алюминием не везде можно найти, а ставить без армирования на горячую воду плохо, так как удлинение такой трубы составит на 1 метр примерно 10см при температуре 75-80 градусов Цельсия.
         Фитинги под полипропилен встречаются разных модификаций. Например «пятерник», используется для двухтрубной прокладки. Для такой прокладки есть специальные крепежные двойные клипсы. Муфты и тройники с переходом на металлические соединения.
       Бурт для подключения полипропиленового водоснабжения к фланцевым соединениям из металла. Бурты для водосчетчиков. Одним словом разнообразие велико, в связи с большим распространением водоснабжения и отопления из полипропилена.
         Недостатком такого водоснабжения или отопления является лишь то, что все фитинги и труба спаиваются методом термической пайки специальным инструментом «ПАЯЛЬНИКОМ».       В отличие от металлопластика – полипропилен становится хрупкий при отрицательных температурах и также подвержен разрывам. Благодаря эластичности стенок замершая жидкость не деформирует трубу, что снижает вероятность разрыва трубы, в отличие от той же трубы из металла.

№1. Какими должны быть трубы отопления?

Назначение труб отопление понятно даже ребенку. Они должны транспортировать горячую воду от котла, каким бы он ни был, к радиаторам. Это очень ответственная деталь системы отопления, от качества исполнения которой зависит не только наш комфорт, но и безопасность.

К трубам отопления выдвигается такой минимальный набор требований:

• прочность и долговечность. В течение всего срока службы трубы должны сохранять целостность. При возникновении небольших повреждений и проникновении сквозь них кислорода трубы могут начать ржаветь изнутри и засоряться. Большие повреждения приведут к утечкам теплоносителя, а это, в большинстве, случаев горячая вода. Последствия всего этого могут быть катастрофическими;
• невысокая шумность в работе, ведь постоянно слушать звуки бурления воды – испытание для нервной системы;
• эстетичность. Не всегда есть возможность спрятать трубы в стены или замаскировать их, поэтому они не должны пугать своим видом и тем более портить интерьер.

Металлические трубы: какой вид лучше использовать

Трубы могут быть выполнены из таких материалов, как:

• черный металл (сталь);
• медь;
• нержавеющая сталь.

Металлические изделия характеризуются высокой прочностью, надежностью и долговечностью.

Черный металл

Как правило, в отоплении применяют черные стальные трубы без покрытия. Оцинкованную сталь использовать бесполезно – при температуре более 70º покрытие внутри не будет держаться (оцинковка применяется на холодном водоснабжении).

Стальные конструкции по способу изготовления бывают электросварными и цельнокатаными (устойчивость к коррозии и прочность у них одинаковая).

Фото 1. Отопительные трубы, изготовленные из чёрного металла. Данный тип изделий не всегда подходит к интерьеру.

Трубы различаются по внутреннему условному диаметру (ДУ). ДУ 15 мм соответствует размеру ½ дюйма, ДУ 20 мм соответствует размеру ¾ дюйма.

Толщина стенок у стальных изделий для отопления должна быть 2,8 мм или 3,2 мм. При покупке нужно выбирать изделия российского производства, изготовленные по ГОСТ, с сертификатом соответствия. На рынке очень много некачественного материала из Китая с неизвестным составом стали и тонкими стенками.

Хорошая стальная труба отопления практически не подвергается коррозии по причине отсутствия кислорода в теплоносителе.

Соединять такие изделия рекомендуется методом газовой или электросварки.

Нержавеющая сталь

Системы отопления, выполненные из нержавеющей стали, отличает высокая прочность, надежность, устойчивость к коррозии, удобство монтажа. Недостатком является высокая стоимость материала, фитингов и специального инструмента.

Трубные конструкции отопления из нержавеющей стали бывают двух видов:

• жесткие прямые с системами пресс-фитингов;
• гибкие гофрированные с системами резьбовых или компрессионных фитингов.

При выборе изделий из нержавеющей стали предпочтение следует отдавать жестким прямым трубам с системами пресс-фитингов, которые имеются, например, у VALTEC.

Фото 2. Трубы для систем отопления из нержавеющей стали. Изделия подключены к отопительным радиаторам.

Гибкие гофрированные применять в квартирах не рекомендуется:

• Профиль конструкции создает повышенное сопротивление для теплоносителя, из-за чего трубы шумят.
• Они неудобны для скрытой прокладки (необходим доступ к резьбовым фитингам).

Медь

Медные трубопроводы бывают жесткими, в виде прямых отрезков и мягкими, в виде бухты. Для открытой прокладки в системе отопления используют, как правило, жесткую трубу с повышенной толщиной стенки. Мягкая по причине своей кривизны не украшает помещение – ее используют, например, для подачи топлива в котельные частных домов.

Особенности жесткой медной трубы:

• Большая прочность и температурная стойкость.
• Эстетичный внешний вид.
• Высокая теплопроводность – можно использовать в дизайне вместо радиаторов.

Фото 3. Медные трубы для отопления квартиры, подключенные к радиаторам. Считаются одними из наиболее эффективных конструкций.

Как выбрать трубы для водоснабжения, исходя из материала

Материал нового поколения, используемый во многих отраслях, – это пластик. Так и пластиковые трубы пользуются популярностью. Основные их преимущества – легкость и долговечность. Привлекают пользователей также несложный монтаж, удобство в использовании и, конечно, доступная цена. Такие трубы применяются для внешнего и внутреннего водоснабжения и водоотведения.

Итак, основные преимущества пластиковых труб:

• Легкий вес;

• Прочность и долговечность;

• Низкая отдача тепла;

• Эластичность;

• Удобство при монтаже и в использовании;

• Отсутствие влияния на качество воды.

Однако в использовании пластиковых труб тоже есть свои нюансы. При эксплуатации следует соблюдать определенные правила:

• Температура жидкости в трубах не должна превышать крайнюю границу;

• Не использовать для проведения запрещенных химических составов во избежание вступления в химическую реакцию с трубами;

• Соблюдать непростые условия монтажа определенного вида труб — фитингов;

• Производить монтаж с учетом видовых отличий труб.

Действительно, пластиковые трубы бывают разных видов. Рассмотрим их подробнее.

Полипропиленовые трубы

Вам предстоит проложить водоснабжение частного дома. Какие трубы выбрать? У полипропиленовых высокая термоустойчивость (до 90 градусов), что дает возможность использовать их как для холодного, так и для горячего водоснабжения, а также и для водяного отопления. Существуют армированные и неармированные трубы. Первые выдерживают высокую температуру, вторые используются для холодной воды.

Еще один плюс в сторону полипропиленовых труб — их долгий срок службы. При правильном использовании они способны до 50 лет радовать хозяев своей прочностью. При этом стоимость их довольна невысока.

Выделим плюсы и минусы полипропиленовых труб. Из положительных качеств следует отметить:

• Невысокую стоимость;

• Прочность;

• Несложный монтаж;

• Герметичные соединения;

• Пригодность для проведения жидкостей высоких температур.

При этом существуют и свои недостатки:

• Соединения неразъемны, а это значит, что при неправильном монтаже придется вырезать Данный участок и заново его припаивать;

• Для монтажа необходим специальный сварочный аппарат.

Металлопластиковые трубы

Для собственного водоснабжения хорошо подходят и металлопластиковые трубы. В их корпусе есть металл, но при этом они достаточно хорошо гнутся, соответственно, облегчают монтаж.

Из преимуществ металлопластиковых труб можно отметить следующие:

• Возможна скрытая прокладка трубопровода;

• Довольно низкая стоимость;

• Трубы можно гнуть;

• Нет необходимости в дополнительном соединительном оборудовании;

• Облегченный монтаж.

Но есть и свои недостатки:

• Недостаточная морозоустойчивость;

• Резьбовые соединения требуют подтяжки;

• Высокая стоимость металлических фитингов.

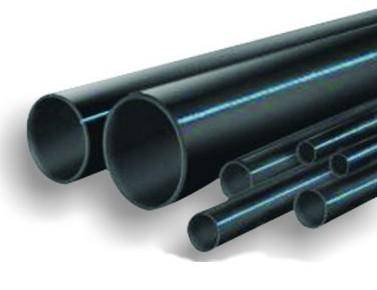

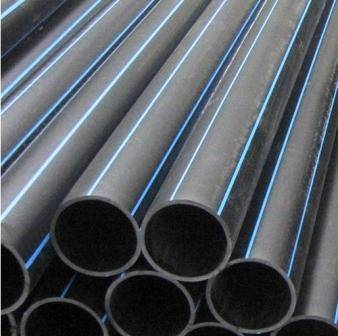

Полиэтиленовые трубы (ПНД)

Обычные полиэтиленовые трубы — неплохой вариант для наружного водоснабжения, ведь они достаточно морозоустойчивы, не треснут даже при замерзании воды. В основном их используют для холодного водоснабжения. При этом для горячей воды также существуют трубы из сшитого полиэтилена.

Основные преимущества полиэтиленовых труб:

• Пластичность, что удобно при монтаже;

• Морозоустойчивость;

• Сшитый полиэтилен подходит для высоких температур, нет необходимости в сварке, соединяются с помощью фитингов.

Основные недостатки:

• Для монтажа обычного полиэтилена требуется сварочный аппарат;

• Сшитый полиэтилен имеет более высокую стоимость.

Читайте материал по теме: Виды фитингов для труб: размеры, назначение и особенности

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Толщина стенки и её влияние на другие параметры

Перед началом проектирования системы необходимо определить, какой диаметр (сокращенное обозначение Ø) необходим. Есть сложные гидравлические расчёты, справиться с которыми под силу только настоящим профессионалам.

Эти расчёты необходимы, чтобы подобрать правильные размеры для всех участков водопровода, сэкономить на возможных расходах. Расположение системы, внутреннее давление – данные параметры требуют отдельного внимания.

Большие сечения не лишние, но они обходятся дороже других вариантов.

В каком диаметре выпускают трубы из полипропилена для водоснабжения? Он находится в пределах 16-1200 мм. У каждого из размеров есть своё назначение.

1. 16-32 миллиметра – оптимальные параметры в отопительных системах в бытовых условиях.
2. 40-50 миллиметров – для канализации с внутренней укладкой. В этом же случае допускается установка труб в 110 мм.

Количество точек, отвечающих за водоснабжение, протяжённость трубопровода определяют выбор размера для тех, кто занимается внутренней системой, по которой идёт холодная вода, проектированием.

32 миллиметра – минимум размера для водоснабжения подводящей полипропиленовой трубы. Показатель диаметра должен находиться в пределах 16-20 миллиметров, если речь идёт о проведении разводки внутри помещений. Это касается наружного показателя.

Маркировка

Существует несколько видов пластика, применяемых для изготовления трубопроводов:

• трубы ПВХ;
• полипропиленовые изделия;
• детали из полиэтилена.

К отдельной группе можно отнести трубки, при изготовлении которых между слоями пластика размещается армирующий слой из алюминиевой фольги или стекловолокна.

Маркировка изменяется зависимо от вида полимера. Нет смысла описывать обозначения на ПВХ, поскольку этот материал не используется для изготовления трубопроводов водоснабжения, отопления. Этот вид полимеров выделяет при нагревании вредные вещества, имеет низкие эксплуатационные характеристики.

Маркировка полиэтилена:

1. ПЭ 32 — вид полиэтилена с самым низким показателем плотности. Для изготовления труб применяется редко.
2. ПЭ 63 — применяется для сборки безнапорных систем. Это могут быть канализационные стоки, летний душ. Такой вид полиэтилена не выдерживает высокое давление, разрушается при гидроударах.
3. ПЭ 80 — разновидность полиэтилена с высоким показателем прочности. Применяется для сборки систем холодного водоснабжения. Если трубопровод прокладывается снаружи зданий, нужно использовать дополнительное утепление.
4. ПЭ 100 — трубы из этого вида полиэтилена имеют самый высокий показатель прочности. Применяются для изготовления промышленных трубопроводов, систем горячего, холодного водоснабжения, отопительных контуров.

В маркировке трубок из полиэтилена присутствует аббревиатура SDR, после которой указываются цифры. Чем меньше этот показатель, тем прочнее изделия.

Маркировка полипропиленовых трубок:

1. PN10. Изделия с таким обозначением выдерживают давление до 1 МПа. Допустимая температура жидкости — 45 градусов по Цельсию. Из-за низких показателей прочности, термоустойчивости такие трубки применяются для сборки канализационных стоков, водопроводов холодного водоснабжения.
2. PN16. Максимально допустимый уровень давления — 1,5 МПа. Температура теплоносителя не должна превышать 60 градусов. Популярны для изготовления систем холодного водоснабжения. Редко применяются для сборки контуров с горячей водой.
3. PN20. Трубки из этого вида полипропилена выдерживают давление до 2 МПа. Максимально допустимая температура теплоносителя — 80 градусов. Применяется для сборки систем горячего, холодного водоснабжения, отопительных контуров.
4. PN25 — самая прочная разновидность полипропилена. Такой материал выдерживает давление до 2,5 МПа. Температура теплоносителя может подниматься до 95 градусов. Выдерживает скачки температуры — до 110 градусов.

Маркировка многослойных изделий:

1. PPR — внешний слой трубок покрывает полипропилен;
2. AL — имеет армирующий слой из алюминиевой фольги;
3. PP-RCT — обозначение модифицированного полипропилена, который имеет повышенные термостатические свойства.

Если внутри трубы если слой стекловолокна, маркировка будет содержать буквы FG, FR.

Трубы для отопления из полипропилена
