Монтаж
Для крупногабаритных труб нужны крепления с повышенной прочностью, это бывает трудновыполнимо учитывая размеры изделий. Соединение пластмассовых труб могут проводиться разъемным и неразъемным способами.
Разъемный способ дает возможность демонтировать соединительные элементы. При втором соединения это сделать не возможно.
Неразъемный. Этот метод используется для трубопроводов большого давления. Соединение происходит методом стыковки сваркой с использованием электронной муфты. Данное соединение является полностью герметичным и прочным.
Процесс соединения сваркой: Трубы закрепляются и их концы разогреваются на плите. Затем трубы соединяются, выравнивается стыковые швы.
Нагревающей плитой происходит расплавление пластика изнутри, чем гарантируется высококачественное крепление.
Разъемный. Таким методом пользуются, как правило, в устройстве сливной системы. При проведении соединительных работ используют фланцы, резиновые кольца, раструбы, накидные гайки. При монтаже безнапорных канализационных систем целесообразным будет использование раструбного и фланцевого метода.

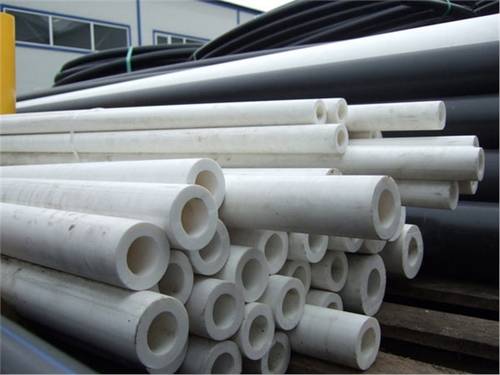

Разновидности полипропиленовых труб по сферам применения
Как таковых, наименований труб из PP всего три. Это:
- PN10;
- PN20;
- PN25.
Но этого вполне достаточно для того, чтобы полностью заменить технологически устаревшие металлические трубы.
Тонкая труба PN10 со сроком службы порядка 50 лет используется для прокладки холодного водопровода, монтажа теплых полов, что уверенно можно отнести к отопительным системам, устройства безнапорных ливневых и ассенизационных коммуникаций. Диаметр (внешний) варьируется от 20 до 110 мм. Внутренний диаметр пластиковых труб (PN10) составляет от 16 до 90 миллиметров.
Более подробные таблицы с указанием всех необходимых вам параметров по пластиковым трубам отечественного и импортного производства, можно найти на нашем сайте.
PN20. Труба с меньшим сроком полноценной эксплуатации (до 25 лет) и меньшим внутренним диаметром при одинаковых с PN10 наружных размерах. Но эти недостатки компенсируются большей толщиной стенок – до 18.4 мм. Вследствие чего номинальное внутреннее давление увеличено до 2 Мпа, то есть практически в два раза. К тому же, такие трубы можно использовать для полноценного отопления, так как температура горячей воды в них может составлять 80-90 градусов. У PN10 этот показатель не превышает 45 градусов.

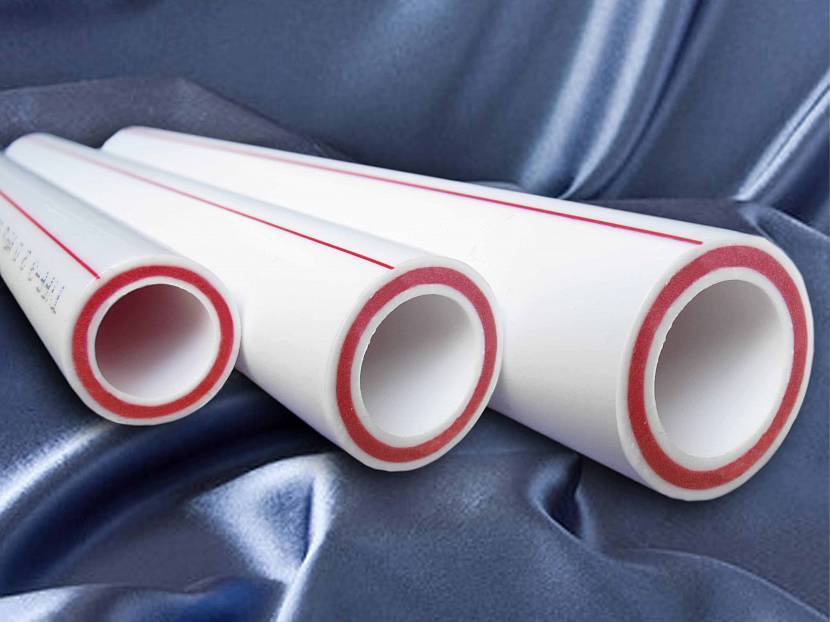

Трубы PN25. Изделие, армированное стекловолокном или алюминиевой фольгой (пленкой). Срок эксплуатации данных труб зависит от внутреннего давления и температур носителя. Технические характеристики выглядят следующим образом:
- Давление – 2.5 Мпа;
- Наружный диаметр – 21-80 миллиметров;
- Внутренний – 13-50 миллиметров;
- Толщина стенок – 4-13.4 миллиметра.
Соответственно, стоимость пластиковой трубы изменяется в зависимости от названных характеристик.
Достоинства и недостатки труб PP
К основным положительным качествам этих современных труб относятся:
- Экологическая безопасность;
- Длительный срок эксплуатации – до 50 лет;
- Устойчивость изделий из полипропилена к замерзанию (имеются в виду внутренние носители) и последующему размораживанию. PP трубы имеют особенность расширяться при воздействии низких температур и возвращаться к прежней форме без разрушения и изменения оболочки;
- Быстрый и удобный монтаж коммуникаций;
- Высокая устойчивость к агрессивному химическому воздействию;
- Внутренние части таких трубопроводов не подвержены коррозии, а также засорам и заиливанию (при правильной укладке);
- Относительно небольшая стоимость.
К условным недостаткам следует отнести:
- Чувствительность к частым высокотемпературным перепадам;
- Нежелательно использование в пожароопасных помещениях.
Ответ на этот вопрос достаточно прост, но очень важен. Для обеспечения наиболее эффективной работы любого из указанных нами ранее трубопроводов, то есть его пропускной способности.
Особенности монтажа
Для монтажа водопровода понадобятся не только трубы, но и дополнительные элементы для их стыковки и подключения различных кранов, смесителей и других точек водоразбора. Соединительными элементами являются:
- муфты для стыковки;
- переходники, соединяющие изделия разного диаметра;
- уголки, позволяющие сменить направление прокладки трубопровода;
- крестовины и тройники;
- обводы для устройства обхода преграды;
- заглушки;
- шаровые краны;
- клипсы для крепления водопровода к стенам.
Соединения, не подлежащие разборке во время эксплуатации водопровода, называются неразъемными. Их выполняют с помощью пайки или сварки.
Разъемными являются соединения с точками потребления воды — кранами, смесителями, вентилями. Такие соединения позволяют производить ремонт или замену приборов потребления без нарушения конструкции водопровода. Их выполняют с помощью элементов соединения, снабженных резьбой.
Все составные части трубопровода следует покупать от одного производителя. Кроме этого понадобятся два основных инструмента — паяльник (сварка) и ножницы для резки труб.
Монтаж начинают от точек водоразбора и идут к центральному вводу. Приборы-потребители присоединяют с помощью переходников с резьбой. Для аварийного перекрытия воды рекомендуется перед каждой точкой ставить шаровый кран.
Участки водопровода, проходящие через стенки квартиры, защищают с помощью кожуха. Для этого можно использовать трубу с большим сечением, чем суммарный диаметр прокладываемых изделий. Подключать каждую линию к коллектору стоит через аварийный кран.
На вводе нужно поставить фильтр для грубой очистки воды, но перед стиральной машиной, бойлером и другими приборами не помешает установка дополнительных фильтров. Под горячую воду надо делать отдельную разводку из соответствующих труб.
Процесс пайки начинается с установки паяльника на прочное основание и подбора калибров, которые одновременно будут греть наружную сторону трубы и внутреннюю поверхность соединительной детали. На торце трубы режется фаска под углом 45…60°, и изделие вставляют в свой калибр. Муфта надевается на свой калибр, на панели управления паяльника выставляют соответствующие параметры, и запускают процесс нагрева.
При достижении требуемой для пайки температуры прозвучит сигнал. Изделия быстро достают из калибров и вставляют трубу в муфту на заранее отмеченную маркером глубину, после удерживают соединение в течение 10–15 секунд, не проворачивая. После этого стык считается готовым.
О высоком качестве сварки свидетельствует равномерный бортик вокруг стыка. Если его нет или он неоднородный, в процессе работы водопровода в этом месте образуется протечка. Чтобы свести брак в работе к минимуму или вообще его не допускать, застройщик может закупить комплект материалов с небольшим запасом и сделать одну или две тренировочных пайки.
Устройство водопровода из полипропиленовых труб является оптимальным решением. Соотношение цена/качество, дизайн, срок службы у них лучше, чем у труб из металла. А выполнить монтаж с использованием специальных инструментов сможет каждый владелец жилья.
Мне нравитсяНе нравится
Плюсы и минусы пп труб
У пластика есть главное преимущество — это долгий срок службы. Такие трубы обладают большей стойкостью к внешним раздражителям, чем их металлические аналоги. Они не подвержены коррозийным образованиям и солевым и другим образованиям на стенах.
Пластиковые трубы нашли свое распространение не так давно и определить конкретно сколько они прослужат сложно. Производители заявляют эксплуатационный срок в 50 лет.
Пластик нового поколения производят из экологических веществ, не отражающих плохого воздействия на экологию. Не способны изменять свойства жидкости. Материал обладает низкой теплопроводностью, поэтому они способны поддерживать тепло. Также считается что благодаря хорошей плотности стенок трубы, происходит подавление шумов от водяного потока.
Минусом пластика является лишь то, что не все типы труб могут подходить для устройства горячего водоснабжения. Но благодаря новейшим технологиям существуют пластиковые трубы способные выдерживать температуру до девяносто градусов Цельсия.
Разновидности пластика
Соединение пластиковых труб.
Широко известны несколько разновидностей сантехнических изделий из пластика. В основе их лежат разные виды химических веществ:
- на основе поливинилхлорида выпускаются трубы ПВХ. Полипропиленовые трубы маркируются буквами РР, полиэтиленовые – РЕ, из сшитого полиэтилена – РЕХ. Металлопластиковые имеют маркировку PEX-AL-PEX. Трубы из ПВХ используются для систем горячего и холодного водоснабжения, канализации, применяются в пищевой промышленности. Для соединения их применяют специальные фитинги;
- трубы полипропиленовые РР состоят из рабочего слоя, слоя фольги и защитного слоя, которые соединены друг с другом благодаря перфорированной фольге. Такие слоеные конструкции имеют диаметр 16-125 мм. Соединяются методом термопластической сварки. Применяются в системах снабжения питьевой водой, в трубопроводах отопления и передачи сжатого воздуха;
- трубы РЕХ изготовлены с применением сшитого полиэтилена. Они обладают высокой прочностью. Применяются для монтажа систем отопления и водоснабжения. Монтируются с помощью обжимных фитингов. Применяются в системах снеготаяния и при оборудовании теплых полов;
- широко распространенные металлополимерные трубы имеют внутри дополнительный слой алюминиевой фольги. Этот слой позволяет значительно снизить коэффициент линейного расширения изделия. При изгибе они сохраняют форму.
Полипропиленовые трубы обычно поставляются длиной 4 м и комплектуются фитингами. К фитингам относятся тройники, переходники, отводы, комбинированные муфты, американки, бурты под фланец, гребенки, электросварные муфты, водорозетки, крестовины и заглушки.
Диаметры полиэтиленовых труб.
Следующий показатель – диаметр. Он бывает наружный и внутренний. Полипропиленовые трубы выпускаются с внутренним диаметром от 5 мм и больше. Этот показатель позволяет рассчитать количество вещества, способного пройти через трубу в единицу времени. Наружный диаметр необходимо знать для подготовки ниши для укладки трубопровода. для подбора соединительных фитингов.
- трубы малого диаметра – от 5 до 75 мм. Применяются для монтажа водопровода и отопительных систем в частных домах и квартирах. Наиболее популярен в многоэтажных жилых домах диаметр 32 мм;
- средний диаметр – 80-315 мм. Используются они для систем канализации, водоснабжения в домах, для транспортировки различных химических жидкостей;
- 400 мм и выше относится к классификации крупного диаметра. Используются такие трубы для подачи больших объемов холодной воды и для монтажа вентиляционных систем. Толщина стенок различных полипропиленовых труб может быть 1,9-18,4 мм. Для отопительных систем следует выбирать толстые стенки.
Диаметры имеют стандартные обозначения. При выборе подходящего диаметра нужно учитывать:
- внутренний. Это главная характеристика для подбора соединительных фитингов;
- наружный – подразделяется на малый размер – 5-102 мм; средний – 102-406 мм; большой – 406 и более мм. Иногда диаметр может обозначаться в дюймах.
Внутренний диаметр – важная характеристика. Эта величина помогает подобрать нужные трубы для монтажа самых разных тепловых систем в быту и на производстве. Вычислить его можно самостоятельно по формуле: d=sqrt((3,14xQ)(vxdt)). Символы обозначают:
- d – искомый внутренний диаметр;
- Q – величина теплового потока в кВт;
- V – средняя скорость теплоносителя в метрах в секунду;
- dt – температурный диапазон;
- sqrt – корень квадратный.
Полипропиленовые трубы диаметром 110 мм используются в производственных условиях. 63 мм – для транспортировки химических веществ и сжатого воздуха, а также для соединения с котельной в системах отопления. 25 мм – для подключения радиаторов к общей отопительной системе.
Стояки 5-этажных домов делают из труб 25 мм диаметром. Для зданий в 9 и более этажей используют диаметр 32 мм. Внутриквартирная разводка выполняется диаметром 20 мм. Трубы больших диаметров применяются для подвода холодной воды к нескольким домам. 500 и более мм годится для монтажа магистрального водопровода, снабжающего водой целый городской район.
Монтаж полипропиленовых трубопроводов производится с помощью минимального набора инструментов. Нужны будут:
- рулетка;
- ножницы для разрезания полипропилена;
- сварочный электроприбор;
- уголки;
- муфты;
- краны.
Ножницы можно заменить ножовкой по металлу. Стандартный сварочный прибор оснащен комплектом насадок для сварки полипропиленовых труб диаметром от 20 до 50 мм.
Особенности ассортимента
Строительный рынок предлагает изделия для сборки инженерных коммуникаций, выполненные из полимерных материалов. У каждого своя технология сборки. Одни при монтаже сетей необходимо паять, другие скручивать, третьи склеивать. Это нужно учитывать при планировании прокладки трубопроводов.
Трубы ПВХ (поливинилхлоридные)
Они применяются для транспортировки жидких составов (воды, нефтепродуктов, кислот), хорошо переносят высокие температуры, не боятся морозов, имеют прочные стенки, не разрушаются под высоким давлением. Пластик совершенно безвреден: он не токсичен, вода, проходя сквозь такие трубы, не меняет свои свойства, не становится мутной, ее вкус и цвет остается прежним, она ничем не пахнет.
Внутренние стенки гладкие, на их стенках не образуются отложенияИсточник masterseptika.ru
В продаже есть три разновидности пластиковых труб:
- одни предназначены для газообразных сред;
- по другим можно транспортировать жидкий носитель без давления;
- третьи – напорные.
Учитывая, что вода в коммуникации многоквартирного дома поставляется под большим давлением, для сборки инженерных сетей целесообразно выбирать третью разновидность пластиковых труб. Они имеют серый цвет. В маркировке должен стоять номер ГОСТа (51613-2000). Такие изделия выдерживают давление от шести до шестнадцати атмосфер. Максимальная длина таких труб шесть метров, диаметр может быть от 16 до 630 мм.

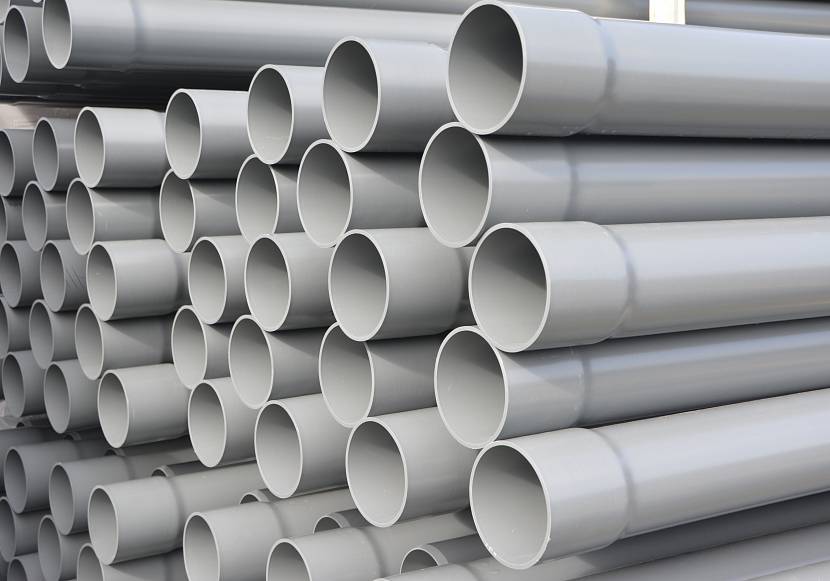

Напорные имеют серый цветИсточник www.omniplast.nl
Есть у них свои преимущества и недостатки. К плюсам можно отнести:
- высокую устойчивость к химическим веществам;
- хорошую пропускную способность (со временем к внутренним стенкам ничто не прилипает, просвет труб не сужается, поэтому вода под давлением легко преодолевает путь от распределительной станции к крану потребителя);
- небольшой вес (магистраль, собранная при помощи пластиковых труб, будет весить в разы меньше системы, для монтажа которой применялись трубы из металла);
- отсутствие рисков появления коррозии;
- длительные эксплуатационные сроки;
- возможность прокладки инженерной сети внутри почвы;
- низкую теплопроводность.
Такие трубы ПВХ для водопровода подходят больше всего. Для монтажа отопления их нельзя использовать
При наружной прокладке важно проводить теплоизоляцию магистрали (если температура воздуха упадет ниже -15 градусов, вода в трубах без теплоизоляции замерзнет). Морозы отрицательно сказываются на пластичности подобных изделий
При сборке их можно легко поцарапать. Это главные минусы выбора.
Специальный утеплитель для уличных магистралейИсточник i4.photo.2gis.com
Трубы ПВХ трудно состыковать с трубопроводом, выполненным из другого материала. Такая проблема заставляет полностью инженерные системы менять, делать их полностью одинаковыми. Качественные изделия выпускают итальянские и немецкие производители. Продукция их стоит дорого. Есть на рынке турецкие трубы, они намного дешевле, но при обследовании предложенного материала нередко удается выявлять на их поверхности шероховатости, неровности, стенка не всегда имеет постоянную толщину. Это потом отрицательно сказывается на эксплуатации собранной магистрали. Срок службы ее заметно сокращается.
Канализационные пластиковые трубы диаметры, цены
Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить
Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность.
Пластиковые канализационные трубы делают из различных полимеров и их композиций
Виды пластиковых канализационных труб
Под общим названием «пластик» продаются изделия из разных видов полимеров:
- полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
- поливинилхлорид (ПВХ),
- полипропилен (ПП)
И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.
Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).
Пример внутридомовой разводки канализации из пластиковых труб
Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.
Размеры и диаметры
Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).
Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.
Параметры канализационных пластиковых труб
Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.
Организация канализации на даче описана тут.
Как выбирать диаметр для подключения сантехнических приборов
По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.
Наружные и внутренние диаметры водопроводных труб
Наружный диаметр пластиковых труб для водопровода указывается в маркировке, нанесенной на деталь. Для вычисления внутреннего диаметра нужно толщину стенки умножить на 2 и вычесть из наружного. Толщина стенки также указывается в маркировке через знак «х» после диаметра. Если же маркировку найти не удалось, можно посмотреть диаметр труб по таблицам.
| Наружный Ø, мм | Толщина стенки, мм | Внутренний Ø, мм |
| 16 | 2,7 | 10,2 |
| 20 | 3,4 | 13,2 |
| 25 | 4,2 | 16,6 |
| 32 | 5,4 | 21,2 |
| 40 | 6,7 | 26,6 |
| 50 | 8,4 | 33,2 |
| Наружный Ø, мм | Толщина стенки, мм | Внутренний Ø, мм |
| 16 | 2 | 12 |
| 20 | 2 | 16 |
| 26 | 3 | 20 |
| 32 | 3 | 26 |
| 40 | 3,9 | 32 |
| 48 | 4 | 40 |
Также при проектировании водопроводных систем нужно учитывать проходные параметры различных фитингов, таких как отводы, муфты, тройники, крестовины и т.д. Для металлопластика диаметр внутри фитингов уменьшается; для полипропилена или ПВХ при правильном монтаже — нет.
Виды разводки труб в ванной комнате
Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.
Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.
Рассмотрим их более подробно.
Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично
Коллекторная
Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.
В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.
Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.
Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.
Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.
Обычно коллекторную систему проектируют и выполняют профессионалы.
Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты
Последовательная
Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.
Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.
В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.
Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.
