Устройство Гидроаккумулятора для систем водоснабжения дома: принцип работы – Обзор

Правильный выбор прибора


Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

  1. Количество постоянных пользователей водой. (Ежедневное использование).
  2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
  3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
  4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.


Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Устройство и принцип работы

Особенность гидробаков заключается в том, что вода не соприкасается непосредственно с металлическим корпусом, а остается заключенной в эластичной полости, также называемой мембраной. Мембрану изготавливают из бутила – прочного резинового материала. Бутил обеспечивает должный уровень предохранения воды от бактерий, чем не может похвастаться металл.

Между эластичной мембраной и металлическим корпусом находится воздушная прослойка. В нее закачан азот, но также камера может быть наполнена обыкновенным воздухом. Камера оснащена специальным пневматическим клапаном, через который регулируется давление внутри. Можно наполнить камеру через этот клапан или, наоборот, стравить воздух.

Гидроаккумуляторную установку можно в любой момент разобрать и собрать заново. Она имеет простое устройство. Такая простота обеспечивается для того, чтобы всегда была возможность выявить неполадки осуществить своевременный ремонт. При этом устройство можно починить, не выливая всю воду из него.

Гидроаккумуляторы большого объема имеют дополнительный клапан в мембране, который тоже позволяет стравливать воздух, однако здесь речь идет о воздухе, который выделяется из воды. В небольших гидробаках такой функции не имеется, но клапан тогда должен быть на трубопроводе.

Работа гидроаккумулятора осуществляется следующим образом.

  • Сначала вода насосом подается в эластичную полость, растягивая и наполняя ее. К полости прилажено специальное реле.
  • После того как порог давления достигнут, реле реагирует на это и отключает насос.
  • Далее в процессе эксплуатации гидроаккумулятора давление снова падает, и реле, реагируя на это, снова включает воду. Реле можно настроить на какой угодно уровень. Такой тип устройств называется гидроаккумулятором с автоматикой.

Сейчас практически не встречаются подобные варианты, но все же есть устаревшие гидробаки, за степенью наполненности которых нужно следить и наполнять их самостоятельно по мере необходимости.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя. Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

  • насос,
  • гидроаккумулятор,
  • реле давления,
  • обратный клапан,
  • манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.


Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

  • один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
  • к выводам на четверть дюйма подключаются манометр и реле давления;
  • остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.


К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Гидроаккумуляторы, для систем отопления и водоснабжения

Понимание функций этого прибора было бы неполным без раскрытия его свойств в разных инженерных системах дома. Так, гидроаккумулятор может устанавливаться:

  • В закрытой системе отопления дома;
  • В системе водоснабжения холодного водоснабжения;
  • В оборудовании горячего водоснабжения здания.

Если с ролью гидроаккумулятора в отоплении более-менее все понятно, то в системе водоснабжения гидроаккумулятор из вспомогательного прибора превращается в одно из основных устройств.

Роль гидроаккумулятора здесь заключается в следующем – при заборе воды из внешних источников часто используется гидрофор, или по-другому насосная станция, имитирующая работу центрального водопровода. В такой системе, как и в центральном водопроводе постоянно поддерживается необходимое давление. При открытии крана, как и из центрального водопровода, начинает течь вода, при этом нет нужды отдельно включать насос или предварительно набирать воду в емкость и размещать ее на высоте подобно водонапорной башне.

Гидрофор оснащается гидроаккумулятором, водяным электрическим насосом, и блоком управления. Насос закачивает воду в систему, в том числе и в объем бака-аккумулятора, когда автоматика фиксирует необходимый уровень давления в системе она отключает насос. При открытии крана давление уменьшается, но гидроаккумулятор выдавливает из своего объема необходимый объем жидкости, поддерживая нужный уровень давления в системе. Если при открытии крана было забрано небольшой объем воды и давление не упало до минимального показателя, то автоматика не включает насос, если воды ушло много, то спустя некоторое время автоматика включит насос и вода будет закачана в трубы из внешнего источника. Гидроаккумулятор в таком случае снова пополнится водой и спустя некоторое время автоматика выключит насос.

В системе горячего водоснабжения гидроаккумулятор выполняет схожую функцию с той, какую он выполняет в отоплении дома. В домах, где установлены мощные водонагревающие установки, гидроаккумулятор постоянно поддерживает заданный показатель давления и одновременно защищает систему от гидравлических ударов. Вместе с клапаном безопасности он является частью оборудования, отвечающего за правильную работу бойлера. В таких установках, когда нет отбора горячей воды, она циркулирует по замкнутому циклу – от водонагревателя до устройства конечного потребителя, подогреваясь до необходимой температуры. Чтобы в случае аварии в системе не допустить пролива горячей воды в нее устанавливается гидроаккумулятор, который и забирает излишек жидкости, не допуская разгерметизации контура.

Обслуживание гидроаккумулятора

Это устройство, постоянно находящееся под давлением и испытывающее динамические нагрузки. Поэтому следить за ним надо всегда, примерно так же, как за состоянием покрышек автомобиля – перед каждой поездкой.

Визуальные осмотры на предмет течи чередуются с замерами давления в камере. Для этого на конце, противоположном входному патрубку, снимается крышка, под которой находится золотник. Через него закачивается воздух или азот. Давление измеряется автомобильным манометром.

Явный признак неисправности устройства – постоянное снижение количества закачанных атмосфер. Скорее всего, нарушена целостность резиновой диафрагмы, и воздух уходит в систему.

Как заменить мембрану аккумулятора:

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

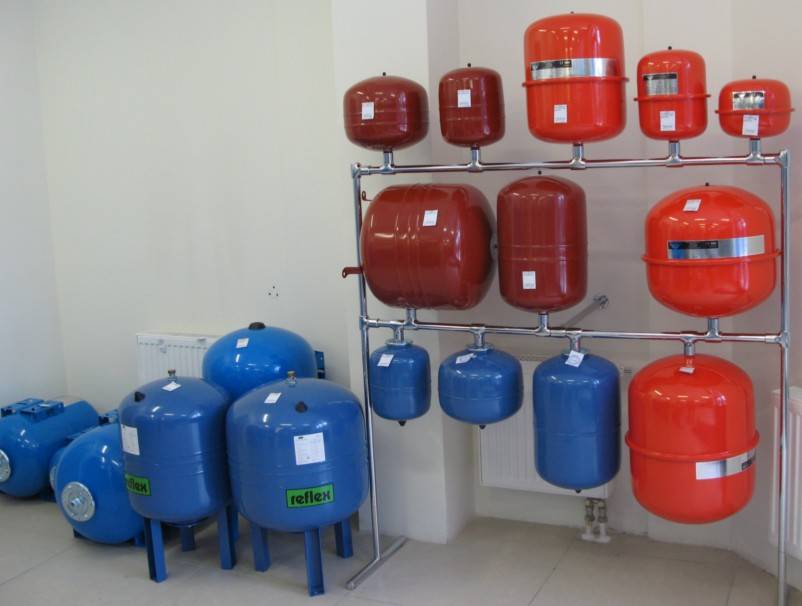

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

  • Чем выше мощность агрегата, тем больше должен быть объем гидробака.
  • Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
  • Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

  • Допустим, производительность равна 80 л/мин или 4800 л/час.
  • А в пиковые часы вам нужно 4500 л/час.
  • При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
  • Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

  • 1 – начальное давление Pвозд (при выключенном насосе);
  • 2 – поступление воды в резервуар при включении насоса;
  • 3 – достижение максимального давления Pmax и отключение насоса;
  • 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

  • V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
  • А – это расчетный расход воды (л/мин);
  • К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

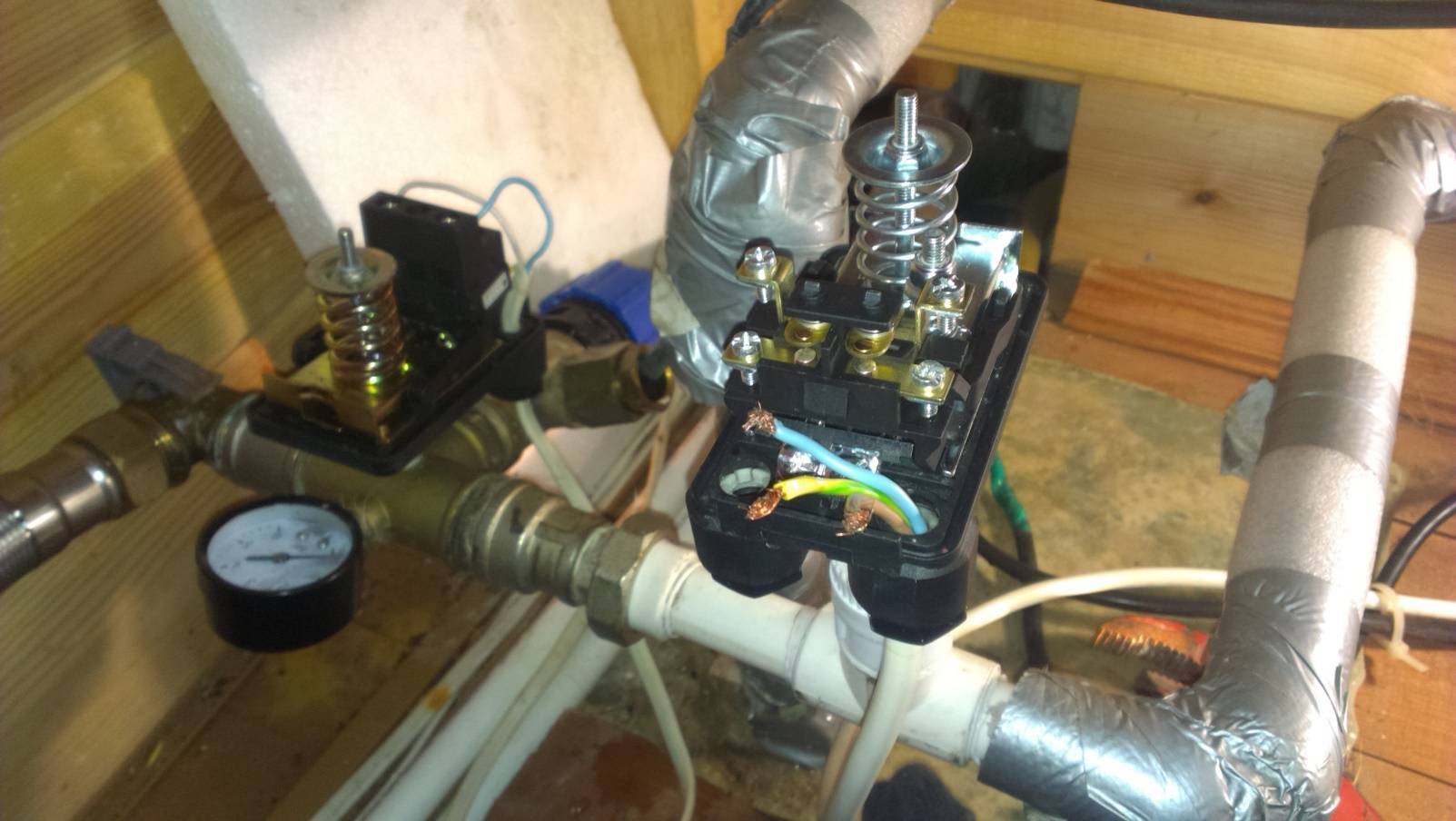

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

  • А = 75 л/мин;
  • Мощность насоса 1,5 кВт, соответственно К = 0,25;
  • Pmax = 4,0 бар;
  • Pmin = 2,5 бар;
  • Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

Устройство и принцип работы

Рассмотрим более подробно, как устроено данное приспособление.

Гидроаккумулятор – это герметичная емкость из металла, внутри которой находится эластичная мембрана или баллон.

Между этими составляющими и стенками обшивки, благодаря закачанному в свободное пространство сжатому воздуху, создано давление определенной силы.

Вода не имеет точек соприкосновения с поверхностью корпуса.

Потому, что она располагается в специальном отсеке, который называется камера-мембрана.

Она изготовлена из резины под названием — бутил, которая не восприимчива к негативному влиянию болезнетворных кокков.

К тому же, этот материал соответствует санитарно-гигиеническим нормам, которые предъявляются к питьевой воде.

В отсеке для воздуха имеется пневмоклапан. Его предназначение заключается в регулировании давления.

Жидкость проникает в гидроаккумулятор, сквозь специальную присоединительную насадку с резьбовым соединением.

Устройство нужно монтировать таким манером, чтобы при необходимости проведения ремонтных или профилактических работ, его можно было быстро разобрать, при этом, не сливая воду из системы.

Сечения напорного патрубка и соединительного трубопровода, должны в точности соответствовать друг другу.

Таким образом, можно будет застраховаться от непредусмотренных гидравлических потерь в трубопроводной магистрали.

В мембранах расширительных бачков, объем которых 100 литров и более, вмонтирован специальный золотник, посредством которого, стравливают выделяемый из воды воздух (про автоматический кран Маевского прочитайте в этой статье).

В гидроаккумуляторах малого литража, такой клапан не предусмотрен.

Допустимое давление в воздушном клапане устройства – 2 атмосферы.

1 Назначение, устройство и принцип действия

Первоначально внесем ясность в терминах — гидробак и расширительный бак не есть одинаковые устройства. Гидроаккумулятор используется в системах водоснабжения частного дома, устроенных на подаче воде с помощью насоса из внешнего источника, тогда как расширительный бак устанавливается в системы отопления и горячего водоснабжения с целью стабилизации их давления и предотвращения возникновения гидроударов.

Рассмотрим основные функции гидробака в системах водоснабжения:

устройство предотвращает износ насоса из-за частого включения — поскольку в резервуаре постоянно содержится вода, насос будет запускаться только при его опустошении, что позитивным образом скажется на долговечности агрегата; гидроаккумулятор снижает вероятность возникновения гидроударов в трубопроводе при включении насоса, также он поддерживает стабильное давление в системе, предотвращая колебания напора при одновременном использовании нескольких кранов; бак обеспечивает постоянный запас воды, что особенно важно в загородных домах с проблемным электроснабжением

Насосная станция с гидроаккумулятором

Устройство гидробака состоит из непосредственно металлического резервуара и находящийся внутри него мембраны, которая разделяет емкость на две камеры — одна для воды, вторая для воздуха. Камера для воды выполнена из бутила — санитарно безопасной разновидности резины, хранящаяся в ней жидкость не контактирует с металлическими стенками бака. Подача и отвод воды происходит через два резьбовых патрубка, к которым подключаются трубопроводы, патрубки имеют идентичный диаметр.

За регулирования давления в камере для воздуха отвечает пневмоклапан. Гидроаккумуляторы большого объема (100 литров и выше) оснащены обратным клапаном, который нужен для стравливания воздуха из водяной камеры. Аналогичную функцию в небольших баках выполняет запорный кран. Стандартное давление воздуха в гидроаккумуляторе — 1.5-2 Бар.

Принцип работы гидробака достаточно прост. Первоначально насос закачивает в бак воду, и когда накопительная емкость заполняется, реле давления фиксирует это и отключает насос, прекращая подачу. Далее по мере использования резерва воды реле определяет понижение давления, включает насос и цикл повторяется.

1.1 Разновидности гидробаков и особенности их расчета

В зависимости от формы корпуса данное оборудование делится на два типа — гидроаккумулятор горизонтальный и вертикальный.  Между ними имеется лишь одно конструктивное отличия — вертикальные баки объемом более 50 литров оснащены краном для стравливания воздуха, который накапливается в камере для воды и снижает эффективность работы устройства.  В горизонтальных баках объемом 50-100 л кран расположен в торцевой части сбоку корпуса.

Во всех гидроаккумуляторах объемом менее 50 литров стравливание воздуха из водяной камеры происходит посредством полного слива воды. Выбор формы бака осуществляется исходя из размеров помещения, где он будет смонтирован. Никаких хитростей тут нет — брать нужно тот резервуар, который лучше впишется в отведенное для него место.

Разновидности гидроаккумуляторов

Более сложным является выбор бака по параметру производительности. Тут нужен расчет оборудования, который поможет определить его требуемый объем.

Расчет выполняется по формуле: O = K*Rmax*(Dmax + 1)*(Dmin+1)/(Dmax-Dmin) — (P + 1), в которой:

  • K — коэффициент мощности подключенного к гидробаку насоса;
  • Rmax — наибольший планируемый расход литров воды в минуту;
  • Dmax — уровень давления воды в баке для выключения насоса (Бар);
  • Dmin — граница давления воды для включения насоса (Бар);
  • Р — давление воздуха в гидробаке (Бар).

Коэффициент насоса зависит от мощности его двигателя:

  • мощность 0.55-1.5 кВт — коэффициент 0.2;
  • 2-3 кВт — 0.375;
  • 4-5.5 кВт — 0.625;
  • 5-9 кВт — 0.875.

Расчет практически любых гидроаккумуляторов для бытовых стаций водоснабжения покажет, что необходимо использовать бак объемом 25-50 литров. Это оптимальный объем под большинство насосов для скважин и колодцев, которого будет достаточно для полноценного водоснабжения частного дома.

Брать гидроаккумулятор большего объема (75 и 100 л) имеет смысл при частом и длительном отключении энергоснабжения дома, когда нужен серьезный запас питьевой воды. В обычных условиях покупать бак «с запасом» бессмысленно, так как неиспользуемая вода в нем будет застаиваться и терять свои вкусовые качества.

Типы конструкций и их устройство

В зависимости от используемого насоса и расположения насосной станции, в быту применяются гидроаккумуляторы горизонтальной и вертикальной установки.

Такие типы формовки позволяют вписать их в пространство любого технического помещения. Устанавливать агрегат нужно с расчетом на его удобное обслуживание. Нужно предусмотреть доступ для ремонта и, при необходимости, слива воды.

Наиболее рационально подключение горизонтальных гидробаков к наружным насосам, а вертикальных – к погружным, но в любом случае окончательное решение надо принимать на месте в зависимости от параметров всей системы.

В работе агрегатов принципиальных отличий нет. Разница в способе стравливания лишнего воздуха, который скапливается во время эксплуатации в водопроводной системе. При больших объемах воды, проходящей через накопитель, из нее выделяется растворенный воздух. Он может создавать воздушные пробки и затруднять работу системы.

В конструкциях с вертикальным расположенным цилиндром отверстие с клапаном находится в верхней части агрегата, т.к. воздух собирается в верхней части цилиндра. В горизонтальных гидробаках обычно такого устройства нет. Требуется дополнительный монтаж трубопровода из шарового крана, сливной трубки и ниппеля.

В накопителях объемом до 100 л устройств для выпуска воздуха нет. Лишний газ удаляется после полного слива воды.

Проверка и коррекция давления

Итак, непосредственно перед подключением рекомендуется проверить уровень давления в самом гидроаккумуляторе. За счет этой информации вам получится осуществить правильную настройку реле давления

Более того, крайне важно осуществлять и будущий контроль уровня давления. Для этой цели предназначается манометр. Некоторые домашние мастера временно используют автомобильный манометр

Его погрешность минимальная, поэтому вполне нормальный вариант

Некоторые домашние мастера временно используют автомобильный манометр. Его погрешность минимальная, поэтому вполне нормальный вариант.

Если это необходимо, то уровень давления можно сократить или добавить. Для этой цели на верхней части гидроаккумулятора имеется ниппель. К нему подключается автомобильный или велосипедный насос. За счет этого давление поднимается. Если давление воздуха, наоборот, необходимо понизить, то в ниппеле есть специальный клапан. Вам следует взять острый и тонкий предмет и нажать на него.

Схема подключения гидроаккумулятора для систем водоснабжения

Способ подключения ГА будет зависеть от особенностей и назначения насосной станции. Рассмотрим три варианта.

Вариант 1

Насос подает воду из колодца, скважины или накопительной емкости, при этом организовано только холодное водоснабжение.

В этом случае ГА устанавливается внутри дома в любом удобном месте.

Обычно его, реле давления и манометр подключают с помощью пятивыводного штуцера — отрезка трубы с тремя отводами, который врезается в водопровод.

Чтобы обезопасить ГА от вибраций, к штуцеру его присоединяют гибким переходником. Для проверки давления в воздушной камере, а также для удаления воздуха, скопившегося в камере для воды, ГА необходимо периодически опорожнять. Воду можно сливать через любой водопроводный кран, но для удобства сливной вентиль можно через тройник врезать в подводящий трубопровод где-нибудь поблизости от резервуара.

Вариант 2

Дом подключен к централизованному водопроводу, а насосная станция используется для повышения давления. При таком способе применения станции ГА подключают перед насосом.

В данном случае он призван компенсировать снижение давления во внешней магистрали в момент запуска электродвигателя. При такой схеме подключения объем ГА определяется мощностью насоса и величины скачков давления во внешней сети.

Монтаж гидроаккумулятора — схема

Вариант 3

К водопроводу подключен накопительный водонагреватель. ГА следует подключать до бойлера. В этом варианте он может использоваться для компенсации увеличения объема воды в нагревателе, обусловленного температурным расширением.

Давление воздуха в гидроаккумуляторе.

Те, кто уже хорошо представляют устройство гидроаккумулятора, знают, что внутри мембраны находится вода под давлением, а снаружи мембраны закачан воздух.

Давление воды внутри мембраны создается насосом и только насосом, а с помощью реле давления или блоков автоматики задается диапазон по давлению (Рвкл. и Рвыкл.) в котором и функционирует вся система водоснабжения.

Максимальное давление воды, на которое рассчитан гидроаккумулятор, указывается на его шильде. Как правило, это давление составляет 10 бар, что вполне достаточно для любой бытовой системы водоснабжения. Давление воды в гидроаккумуляторе зависит от гидравлической характеристики насоса и настроек системы, а вот давление воздуха между мембраной и корпусом является характеристикой самого гидроаккумулятора.

Заводское давление воздуха:

Каждый гидроаккумулятор поступает с завода с предварительной закачкой воздуха. В качестве примера приводим значения заводской закачки воздуха для гидроаккумуляторов итальянской фирмы Aquasystem:

Объем гидроаккумулятора:Давление предварительной закачки воздуха:
24-150 л1,5 бар
200-500 л2 бар
Указанные значения могут отличаться у различных производителей.

Фактическое значение давления предварительной закачки воздуха также указывается на этикетке гидроаккумулятора (pre-charge pressure).

Так какое конкретно давление воздуха должно быть в гидроаккумуляторе?

Для систем водоснабжения с реле давления:

Давление воздуха в гидроаккумуляторе должно быть на 10% ниже, чем давление включения насоса.

Выполнение данного предписания гарантирует наличие минимального остатка воды в гидроаккумуляторе на момент включения насоса, обеспечивая неразрывность потока.

Например, если насос включается при 1,6 бар, давление воздуха в гидроаккумуляторе должно быть около 1,4 бар. Если насос включается при 3 бар, давление воздуха должно быть около 2,7 бар.

Для систем водоснабжения с преобразователем частоты:

Давление воздуха в гидроаккумуляторе должно быть на 30% ниже, чем постоянное давление поддерживаемое преобразователем частоты.

Получается, что давление заводской закачки воздуха не является универсальным для всех систем, ведь давление включения насоса может регулироваться пользователем индивидуально и производитель баков не может его предугадать. Поэтому давление воздуха необходимо отрегулировать в каждой конкретной системе в соответствии с вышеуказанными рекомендациями.

Методика контроля и регулировки давления воздуха в гидроаккумуляторе.

Проконтролировать и подкачать давление воздуха можно стандартным автомобильным насосом или компрессором, подсоединив его к ниппелю, который обычно располагается под пластмассовым защитным колпачком.

Все замеры необходимо производить в системе без давления воды. Т.е. насос необходимо отключить от сети электропитания, открыть самый нижний кран и дождаться полного слива воды.

Чем больше объем бака, тем дольше приходится его накачивать. Для гидроаккумуляторов объемом от 50 литров настоятельно рекомендуем использовать компрессор.

При изменении (увеличении или уменьшении) давления включения насоса, не забывайте также изменить давление воздуха в гидроаккумуляторе. И не путайте данную процедуру с настройкой реле давления.

Со временем давление в воздушной полости гидроаккумулятора может снизиться, поэтому рекомендуется его регулярная проверка.

Интервалы контроля давления воздуха:

  • Если вы пользуетесь системой водоснабжения только в теплый период года, то контроль рекомендуется производить перед началом каждого нового сезона.
  • Если вы пользуетесь системой водоснабжения круглогодично, то проверку рекомендуется производить 2-3 раза в год.

Можно относиться к этой несложной процедуре как к плановому тех. обслуживанию, которое вполне реально продлит жизнь мембране.

Если вы заметили какие-либо странности в работе системы водоснабжения, имеет смысл сделать внеплановый контроль давления воздуха в гидробаке, а также давления включения и отключения насоса (контролируется по водяному манометру).

Кстати, стабильность давления воздуха в гидроаккумуляторе с течением длительного времени является одним из важных показателей его качества.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
