Как выбрать трубы для забора?

Итак, сооружаем забор из профнастила

Забор из профиля своими руками возводится довольно просто, с условием, что Вы будете всё выполнять грамотно и последовательно. Возьмите себе на заметку вот такую инструкцию:

1. Нанесение разметки по периметру территории, где будет забор. На месте разметки устанавливаются колышки.
2. Устройство фундамента:
   • копаем траншею на 20 – 25 сантиметров глубиной. На месте колышек, то есть будущих столбов глубина ямы должна быть не менее 50 – 70 сантиметров. Для надёжности, уложите в них отрезки асбестовой трубы.
   • на дно, в местах, где будут столбы, насыпаем песчано-гравийную подушку, устанавливаем выбранные столбы и заливам бетонной смесью. Для опалубка понадобятся простые доски.
3. Сооружение каркаса. Этот этап проводится после окончательного высыхания бетона. Сварочным аппаратом привариваем верхние и нижние лаги к столбам. Когда рама каркаса сварена, её необходимо покрасить, а после высыхания приступить к креплению профиля.
4. Крепление металлопрофиля. Металлические листы к лагам прикрепляем в последнюю очередь, с помощью саморезов или стальных клепок. Лучше вкручивать их через каждые две волны, а также делать перекрест листов на одну волну.
5. Установка отлива для столбов. Его может заменить самодельная крышка из любого материала.
6. Установка ворот и калитки – последний этап в оформлении любимого коттеджа. К воротам приступают только после того, как основное ограждение будет полностью готово. Ворота собираются из профильных труб с помощью сварки и покрываются краской против коррозии или специальной грунтовкой. Для повышенной жесткости по углам ворот устанавливаются небольшие металлические уголки. Далее навешиваются петли и устанавливаются сами ворота (для этого придётся позвать помощников) и замки (засовы можно купить или сделать самостоятельно).

для калитки и ворот петли приваривать целесообразно ещё перед этапом бетонирования, так как на земле это сделать гораздо удобнее, чем в подвешенном состоянии. Также необходимо перед установкой забора определиться и с вариантом конструкции ворот, тем более, что они часто находятся прямо перед центральным входом загородного дома и должны гармонично сочетаться с фасадом. Ворота бывают: распашные, откатные и поворотные. Кроме выбора конструкции, следует заблаговременно подсчитать и подготовить отдельно материалы для ворот и калитки.

Изготовление сварного забора из профильной трубы своими руками

Пошаговый процесс установки ограды начинают с разработки проекта. Кроме самой изгороди в нем указывают размеры ворот и калитки, если их придется делать своими руками. По чертежу определяют, сколько материала нужно для сварки забора из профильной трубы.

Выбираем профтрубы

Прочность сварного ограждения во многом зависит от правильного выбора материала. Для строительства забора необходимо запастись:

• профильной трубой сечением 200×200×6 — 8 мм для столбов под ворота;
• размером 100×100×5 — 6 мм для промежуточных опор;
• профилем 40×40 или 50×50 с толщиной стенки 3 мм для ненесущих стоек, устанавливаемых по вертикали;
• трубами сечением 25×25 или 30×30 со стенкой 3 мм, из которых делают горизонтальные лаги;
• профилем 10×10×1,5 — 2 мм для декоративного оформления пространства между опорами.

Делаем чертеж

Проект разрабатывают самостоятельно или берут готовый из свободного доступа в сети, адаптируя его к своим условиям. На чертеже отмечают размеры всего сварного забора с учетом рельефа и отдельных частей. Указывают длину и сечение профильных труб, глубину закладки фундамента и опор.

Поскольку секции одинаковы, достаточно сделать эскиз только одной. Если размеры крайних модулей отличаются от остальных, для них составляют отдельный чертеж. Внешний вид, размеры ворот и калитки с опорами для них указываются также отдельно.

Сделать эскиз можно самостоятельно или взять готовый из интернета и подогнать под свои условия

Сварка секций

Чтобы сварить каркас для каждой секции, нужно:

• нарезать заготовки из профильных труб в соответствии с размерами на чертеже;
• абразивным инструментом удалить заусенцы с разрезов;
• обварить каркас по периметру, потом внутренние детали;
• приварить декоративные элементы или установить их на готовый забор перед окрашиванием;
• очистить сварные швы от шлака, затем зашлифовать вровень с металлом.

В такой же последовательности делают калитку и ворота из профильной трубы.

Монтаж фундамента и опорных столбов

В зависимости от веса ограждения и особенностей грунта фундамент делают столбчатым, ленточным, столбчато-ленточным. Разметку периметра забора выполняют в следующем порядке:

• по углам вбивают колышки;
• натягивают между ними шнур;
• по ширине секций отмечают колышками места установки опор с добавлением 2 см для креплений.

Под столбы выкапывают или пробуривают ямки размером на 10 см больше сечения профильных труб на глубину промерзания почвы. В зависимости от региона она бывает 0,8 — 1,5 м. На дно насыпают слой песчано-гравийной смеси толщиной 10 см. Вертикальное положение опор выставляется по отвесу и фиксируется распорками.

Под фундамент между столбами выкапывают траншею шириной 30 и глубиной 50 см. Опалубку устанавливают на 10 см выше уровня почвы. На дно насыпают подушку из песчано-гравийной смеси толщиной 20 см. В качестве арматуры на высоте 5 см от подушки укладывают строительную сетку, подкладывая кусочки кирпича. Полотна связывают между собой проволокой. На высоте 15 см от первого кладут второй слой сетки.

Траншею и ямы с выставленными столбами заливают бетоном без длительных перерывов. Чтобы в фундаменте не остались пустоты массу уплотняют вибратором. Дальнейшие работы выполняют через семь дней, когда бетон отвердеет.

Установка секций

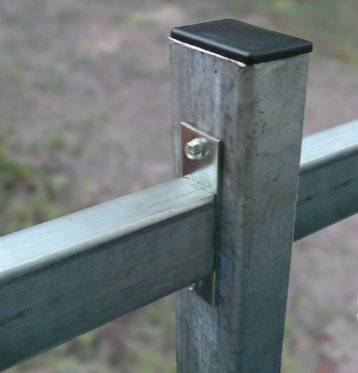

Для крепления секций на опоры приваривают кронштейны. Монтаж забора выполняют на болтах диаметром 10 — 12 мм или сваркой. Отверстия в кронштейнах лучше просверливать по месту. Для упрощения выравнивания на секциях делают пазы длиной 3 диаметра болта. В последнюю очередь устанавливают калитку, ворота. Чтобы внутрь не попадала влага, торцы труб закрывают пластиковыми заглушками.

Антикоррозийная обработка

Чтобы металлический забор не ржавел, поверхность покрывают защитными составами:

1. Битумную мастику наносят на участки столбов, погружаемых в почву.
2. Битумным лаком защищают металл от коррозии и применяют в качестве грунтовки. Если цвет устраивает, оставляют как финишное покрытие.
3. Окрашивание масляной краской обойдется недорого, но на жаре покрытие отслаивается. Поэтому лучше красить акриловыми эмалями, которые нечувствительны к высокой температуре и ультрафиолету.

Этапы возведения забора из профтрубы

Монтаж забора из металлической профильной трубы производят в несколько этапов. Каждый из них будет влиять как на ход работы, так и на дальнейшее использование изгороди:

1. Сборка или покупка секций.
2. Возведение фундамента и монтаж опорных столбов.
3. Установка секций в пролеты.
4. Покраска металлических элементов.

Чертеж секции для самостоятельного изготовления

Создание секций

Если принято решение о самостоятельном сооружении секций, то для этого потребуется сделать их каркас:

• нарезать трубы на заготовки по эскизу и заторцевать их под каркас;
• шлифовальным диском удалить все неровности, которые появились после нарезки и подготовки деталей под каркас;
• первоначально каркас сваривается по периметру, а затем в него включается внутреннее дополнение;
• в последнюю очередь на каркас привариваются декоративные детали, которые также можно установить непосредственно по окончании всех работ перед покраской;
• после того как будут сварены все части секции, места, где производилась сварка, необходимо выровнять.

Эскизы

Возведение фундамента и монтаж опор

Перед тем как приступить к заложению фундамента под сварной забор, необходимо определиться с его типом:

• столбчатый;
• ленточный;
• столбчато-ленточный.

Независимо от того, какую технологию при изготовлении забора из профильной трубы применяют, перед земляными работами производится разметка участка. Во время этого процесса необходимо тщательно размерить и четко обозначить расположение столбов

Также при разметочных работах важно учитывать длину секций и прибавить несколько сантиметров на крепление

При разметке опор необходимо сделать под них углубления диаметром на 10 см больше размера профиля. Глубина отверстия зависит от уровня промерзания почвы. Она может варьироваться в пределах от 80 до 150 см.

На фото представлена красивая изгородь с элементами ковки.

Ограждение на даче

После того как по разметке будут вырыты все необходимые углубления, на дно траншеи укладываются слои песка и щебня, которые плотно утрамбовываются. После этого в отверстия для опор помещаются столбы с наибольшим диаметром профилированных труб и заливаются раствором из цемента. Используемую смесь заливают и в саму траншею.

Установка секций

Секция из профильной трубы под забор ставится в пролеты только после полного высыхания бетона. Порядок этого этапа такой:

Горизонтальные и вертикальные перемычки соединяются между собой

В трубе для вертикальной перемычки при помощи дрели просверливаются отверстия по всей длине с одинаковым шагом согласно тому, каков размер горизонтального элемента.
Важно сопоставить отверстия на вертикальной заготовке с горизонтальными элементами. Для этого лучше сразу обозначить границы ее расположения.
Необходимо проверить еще раз, ровно ли лежат все профтрубы, а после этого заварить их точечной сваркой.
Каждый пролет крепится к стойкам при помощи болтов или сварочного аппарата

Перед тем как фиксировать, необходимо выровнять их при помощи уровня.
Последними на заборы сварные крепят ворота и калитку.

Схема установки ограждения своими руками

Покрытие антикоррозийным составом

Финишным этапом является покраска забора. Перед тем как нанести нужный состав, необходимо зачистить и обезжирить поверхность.

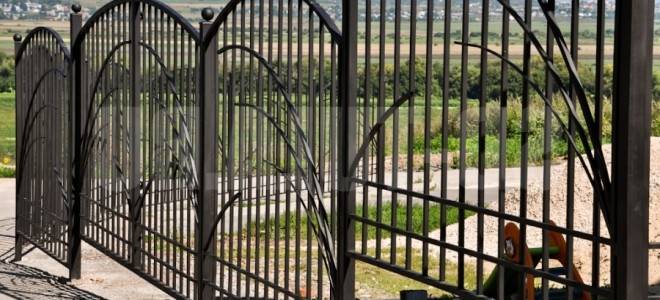

Схема установки ворот и калитки из профтрубы

Для того чтобы понять, какую смесь можно использовать для забора, необходимо изучить некоторые их виды:

1. Битумная мастика популярна как защитный и гидроизоляционный состав. Труба профильная должна быть обработана ею до погружения в землю. Такая обработка позволит защитить металл от воздействия влаги и солей.
2. Битумный лак – отличное средство, которое может использоваться не только как антикоррозийный состав, но и грунтовка на забор секционный. Такое универсальное средство позволяет экономить на покупке дополнительных составов. Если смесь слишком густая, то ее можно сделать жиже при помощи уайт-спирита.
3. Краска. Для обработки металлического забора из профильной трубы можно использовать масляную или акриловую краску. Так, масляная краска будет экономичнее, но она долго сохнет, плохо переносит жару и обладает низкой степенью защиты от коррозии. Эмалевые составы быстро сохнут и хорошо переносят высокие температуры. Оптимальный вариант – акриловая краска, которая нетоксична, растворима в воде и способна переносить высокую температуру окружающей среды.

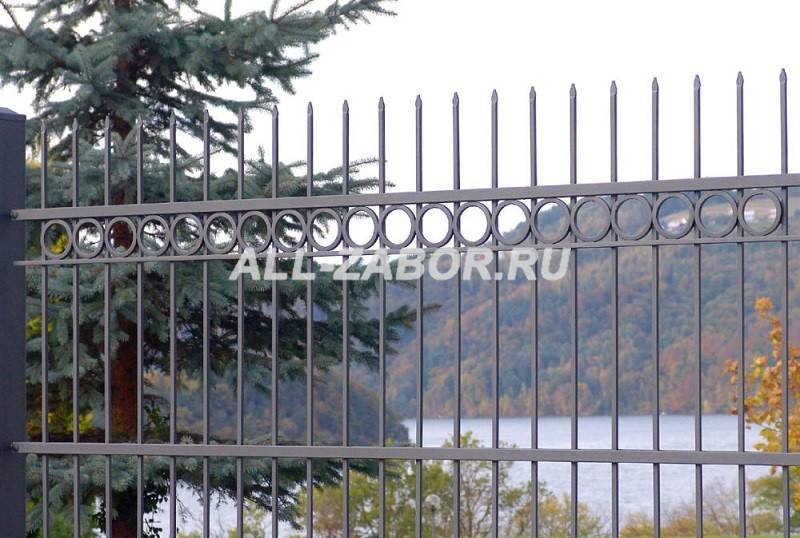

Секция изгороди

Говоря об антикоррозийной обработке сварных заборов, стоит отметить, что, если в качестве дополнительного материала использовать листы из профнастила, то их не требуется обрабатывать спецсоставами, так как они наносятся на производстве (оцинкованная покраска).

На видео рассказывается, как правильно приварить профтрубу.

Создание секций

Это этап пропускается, если был выбран вариант использования готовых секций, — что будет рационально, учитывая факт отсутствия у человека навыков по сборке металлоконструкций

Также следует принять во внимание то, он является наиболее трудоёмким и отнимает значительное количество времени. Но если это не является препятствием, то, ознакомившись с заранее подготовленными чертежами, используя необходимый инструмент, приступают к работе:

Резка трубы

• В соответствии со схемой и сметой, “болгаркой” нарезают заготовки. Если в секции используется больше двух размеров заготовок, то последние следует подписывать мелом, чтобы при сборке не запутаться и не тратить время на поиск нужного элемента.
• С помощью абразивных зачистных кругов удаляют режущие кромки и другие неровности.

Зачистка заготовокСварка элементов

Сваривают металлоконструкции лишь после полной сборки, которая производится при помощи прихваток (сварочных точек). Это позволяет управлять процессом более гибко. В случае неправильного прикрепления детали, её легко можно демонтировать.

• Собранные при помощи прихваток секции окончательно сваривают.
• “Болгаркой” с абразивным кругом сварочные швы зачищают.
• Если присутствуют декоративные элементы (кованые завитушки, пики и т.д.), их устанавливают в последнюю очередь.

Видео об основах сварки профильных труб:

Виды труб для забора

Как известно, труба – универсальное изделие, применяемое во многих областях человеческой деятельности. Соответственно назначению продукция изготавливается из различных материалов, во множестве размеров и разной геометрии сечения – круглой, квадратной или прямоугольной. Заборные трубы, учитывая повышенные требования к устойчивости, как к механическим перегрузкам, так и к сезонным перепадам температуры, чаще всего имеют прямоугольный или квадратный профиль и изготавливаются из стали.

Впрочем, выбор формы сечения также зависит от планируемого использования изделий. Если в проекте – обустройство ограждения в виде сетки, то вполне можно применять обычные круглые трубы. При выборе такого варианта сетка навешивается на предварительно приваренные крючья.

Один из плюсов использования круглой продукции вместо профильной – возможность ускоренной установки. Проводящие работу люди не обременены устройством фундамента – требуется всего лишь в достаточной степени заглубить трубы в землю, посредством закручивания или забивания с помощью молота.

Однако с этой лёгкостью сопряжено и условие: соблюдать необходимую глубину погружения изделий. Если работы ведутся в грунте повышенной плотности, это значение составляет от 80 до 90 см, если в мягком – не менее 1,2 м.

Во всех других случаях крайне рекомендуется применять профильную продукцию, которая, обладая рёбрами жёсткости, способна выносить более серьёзную нагрузку, не сгибаясь и не сплющиваясь. Кроме того, квадратные трубы для забора удобнее при монтаже и в эксплуатации.

Плюсы использования при возведении забора прямоугольных труб, квадратных или круглых:

1. Способность изделий выдерживать большие нагрузки, не уступая в прочности бетонным блокам.
2. Возможность окраски продукции. Применять можно большинство профессиональных красящих составов, причём нанесение краски не только имеет эстетический смысл, но и предотвращает действие на сталь разрушающих природных факторов, влияющих на появление коррозии.
3. Благодаря строгой форме и простоте монтажа трубы можно использовать и при создании ограждений с чисто декоративными функциями.
4. Стальные трубы долговечны, и вместо приобретения новой продукции можно пользоваться старыми ненужными изделиями или купить бывшие в употреблении.

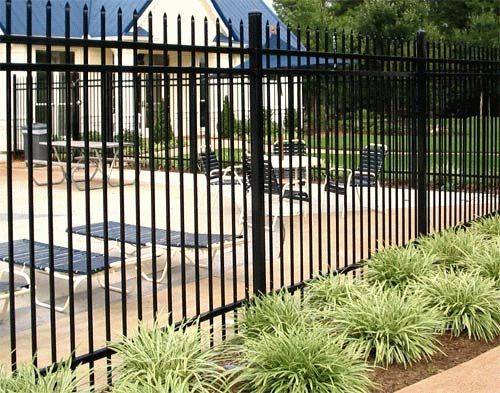

Разновидности ограждений

В зависимости от вида изделия, оно может иметь свои достоинства и изъяны при эксплуатации. Конструкции отличаются не только внешним видом и способом изготовления, но и особенностями установки. В настоящее время выпускают изделия:

1. Из профильных труб или арматуры. Существенным преимуществом изделия является легкость изготовления и быстрота проведения монтажных работ. Забор из арматуры часто используют для временного ограждения объекта. Заборы секционные из профилированной трубы часто используют для ограждения территории административного значения. Такие конструкции допустимо устанавливать на местности со сложным рельефом.

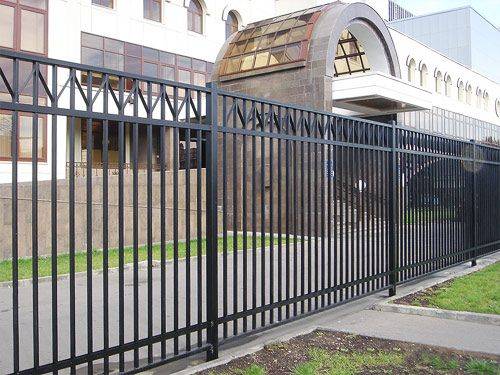

2. Из отдельных секций. Заборы секционные из профильной трубы отличаются предварительной подготовкой корпуса. Металлические трубы вставляются в заранее сваренный каркас. Изгородь имеет приятный внешний вид и устанавливается в течение нескольких часов.
3. Из сетки. Ограда может устанавливаться как с каркасом, так и без него. Изделия имеют минимальную стоимость и надежно защищают объект от проникновения мелких домашних питомцев. Они считаются идеальными при устройстве каркаса для живой изгороди. Современным дизайном отличается 3D-изгородь. Для нее применяется сварная сетка повышенной прочности с покрытием из полимеров.
4. Из металлического профиля. Металлические конструкции отличаются высокой прочностью и сложностью изготовления. При его изготовлении используются сплошные секции, что позволяет скрыть территорию от всеобщего обозрения. Устойчивость перед механическим воздействием позволяет надежно защитить территорию от посягательств злоумышленников. Но следует учесть, что такая изгородь будет откидывать тень на грядки при использовании для ограждения дачи.
5. С элементами ковки. Такие изделия популярны у владельцев загородных домов. Их можно изготавливать секциями по собственным эскизам и размерам. Кованые изгороди можно дополнять другими материалами в процессе установки. Забор с коваными элементами будет иметь привлекательный внешний вид и длительный период использования. Монтируется конструкция в короткий промежуток времени и не требует больших физических усилий.
6. С декоративными элементами. Эти изгороди отличаются высокой стоимостью. Дополнительные декоративные элементы изготавливаются по заказу клиента и крепятся к готовой секции из металла

Монтаж

Чтобы приступить к монтажу сварочной конструкции, необходимо выполнить подготовительные работы. После определения места размещения забора выполняют разметку территории и установку несущих столбов. Стойки друг от друга должны быть на расстоянии не более 250 см, в противном случае горизонтальные прожилины могут прогибаться. Если используются готовые ограждения, их следует сделать заранее.

Материалы и инструменты

Понадобятся такие материалы и инструменты:

• сварочный аппарат;
• электроды;
• угловая шлифовальная машинка с отрезными и зачистными дисками;
• дрель или шуруповерт;
• рулетка и карандаш;
• строительный уровень и отвес;
• бур;
• профильная труба для опорных столбов 60х60, 80х80 или 100х100 мм;
• поперечины 30х30 или 40х20 мм;
• трубы 10х10 мм для наполнения полотна.

Чертеж забора

Прежде всего, следует сделать схему конструкции. На основании этого производят расчет по размерам секций и протяженности всего ограждения. Высота забора также играет важную роль. Для расчета материала не обязательно рисовать всю конструкцию, достаточно сделать детальный эскиз таких элементов:

• секции, которая дублируется в остальных пролетах;
• крайних модулей, если они отличаются от основных;
• декоративных элементов;
• ворот или калитки.

Для последних нужно сделать силовые опорные стойки. В чертеже должны быть указаны все размеры.

Подготовительные работы

На этапе подготовительных работ следует защитить от коррозии все металлические детали, разметить территорию и установить опорные столбы. Глубина отверстий для стоек зависит от того, насколько промерзает грунт. В большинстве случаев достаточно 100-150 см, однако, если почва влажная, бурят отверстие до 2 м.

Монтаж столбов выполняется по следующему алгоритму:

1. Готовую яму наполняют песком, а затем щебнем. Они выступают в качестве дренажа. Толщина слоя составляет 20-30 см.
2. Трубы защищают с помощью жидкого битума или рубероидом.
3. Устанавливают столбы и фиксируют их с помощью распорок. Проверяют вертикальность отвесом и строительным уровнем.
4. Заливают отверстие бетоном и ждут затвердевания.

Каркас делают посредством сварки профильных труб сечением 40х20 мм. Предварительно детали шлифуют, чтобы убрать все неровности. Их устанавливают на высоте 20 см от нижнего и верхнего краев столба. При фиксации следует точно соблюдать уровень, чтобы не возникло перекосов. Когда пролеты большие, посередине устанавливают поперечину, чтобы придать конструкции жесткость. По окончании сварочных работ все швы зачищают болгаркой.

Изготовление забора

Если все элементы конструкции изготавливаются заранее, каркас варится на горизонтальной ровной плоскости. К нему крепят все декоративные элементы, а навешивают секцию только после ее полной сборки и зачистки.

Если же сварочные работы выполняются на участке, нужно соблюдать точность. Для этого сверху между столбами натягивают веревку, которая определяет крайнее положение труб. Снизу эту роль может выполнять кирпичный фундамент или длинная ровная балка. Такие работы необходимо осуществлять с напарником. Изготовленный забор обрабатывают грунтовкой и окрашивают.

Технология монтажа ограды из профильной трубы достаточно проста, чтобы выполнить работы своими руками. Условием успеха является отсутствие спешки и грамотное планирование процесса.

Этапы возведения

После окончания теоритической стороны, в которую входит: составление дефекторной ведомости, создание схемы-конструкции секций, расчёт количества необходимых стройматериалов, выбор и приобретение последних, приступают к практической.

Сварные работы

На последующих этапах потребуется следующий инструмент:

• рулетка, чертилка (карандаш, мел);
• отвёртка (шуруповёрт);
• “болгарка” с отрезными и зачистными кругами;
• сварочный инвертор с “патронами” (электроды);
• лопата (бур);
• средства личной защиты: перчатки, краги для сварки, защитные очки, маска, спецодежда для сварщика или его аналог.

2. Как выбрать высоту забора?

После того, как вы определились с набором необходимых именно для вас функций, нужно подобрать оптимальную высоту ограждения, которая будет им соответствовать. Ведь этот параметр в первую очередь зависит от назначения изгороди, и уже потом от ваших предпочтений. Различают следующие стандартные размеры:

Высотой 0,5 метра – такие ограждения выполняют исключительно декоративную функцию и устанавливаются непосредственно в пределах территории. Ими могут быть выделены границы полисадника, огорожена летняя терраса и многие другие элементы ландшафта или архитектуры;
Высотой 1,2-1,5 метра – можно сказать, что это средний стандартный диапазон размеров. Чаще всего используется для ограждения частных объектов, находящихся за пределами крупных городов;

Высотой 1,7-2,0 метра – такие заборы называются капитальными и призваны защитить частные владения в пределах города. Чаще всего такие ограждения являются комбинированными. То есть на фундамент из кирпича, бута или бетона, устанавливаются сварные металлические секции или листы профнастила. Такие конструкции более сложны в возведении и требуют больших затрат как на монтаж, так и на закупку необходимого материала;
Высотой более 2,0 метров – довольно редко используются для установки на частной территории

Встретить такие конструкции можно в промышленных зонах или в коммерческом строительстве, поэтому мы не будем заострять на них внимание.

Отсюда следует, что оптимальным вариантом для использования на приусадебной или жилой территории, являются конструкции, чья высота лежит в диапазоне от 1,2 до 2,0 метров. Такой забор сможет и обеспечить высокий уровень защиты и не будет выглядеть чересчур громоздко и строго. Также не стоит забывать, что высота сварных конструкций из металла может определяться пожеланиями заказчика, что в свою очередь скажется на стоимости готового изделия.

Длина трубы: как сделать выбор?

Трубы металлические на забор заводят достаточно глубоко под грунт: от полуметра до 1,5 м. К наземной и заглубленной части предъявляются разные требования.

Во время монтажа огражденияиз профнастила высотой 2 метра, необходимо выбирать длиной не менее 3-х метров.

Выступающий участок опоры может быть ниже верхней кромки заборного полотна лишь в случае, когда он используется в качестве арматуры каменного или кирпичного столба.

При строительстве ограждения вокруг частного дома или на даче из профнастила, сетки, кованых секций труба металлическая заборная должна быть вровень с верхней кромкой наполнения конструкции. Соответственно в этом случае опорные стойки будут возвышаться над лагами, если они предусмотрены.

Для удобства рекомендуют при установке отдавать предпочтение профильной трубе, она обладает отличным внешним видом, более легкой при монтажных работах.

Труба из металла для забора может быть установлена в почву на глубину, немного превышающую границу залегания водянистого слоя. В данном случае расположение опорной стойки должно быть глубоким (1,5 м), все зависит от особенностей почвы в конкретной местности. Если же водянистые слои заложены низко, то целесообразно устанавливать столбы под ограждение на даче не глубже 1 м.
