Для чего нужен кессон
Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

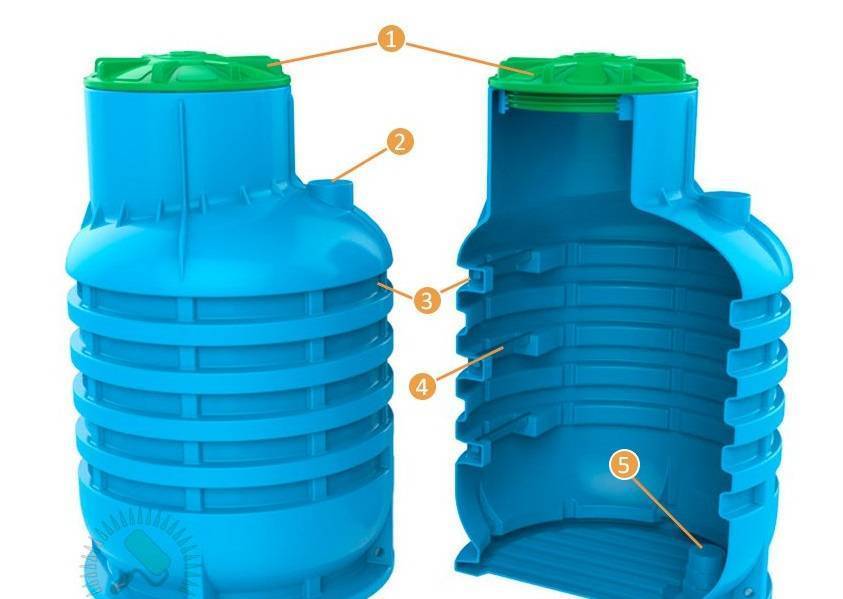

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины
Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.
Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте
Скрытая и открытая система водоснабжения
Разводка водопровода может осуществляться открытым или закрытым способом. На первый взгляд, второй вариант – более предпочтительный по приведенным ниже причинам:
- экономия полезного пространства;
- аккуратный вид, так как все коммуникации зашиты гипсокартоном или спрятаны в стену.
Главное при разводке водопровода данным способом – максимально аккуратно герметизировать все стыки (а лучше вовсе скрывать только цельные участки трубопровода) и оставить пространство между стеной и трубой для облегчения ремонтных работ.

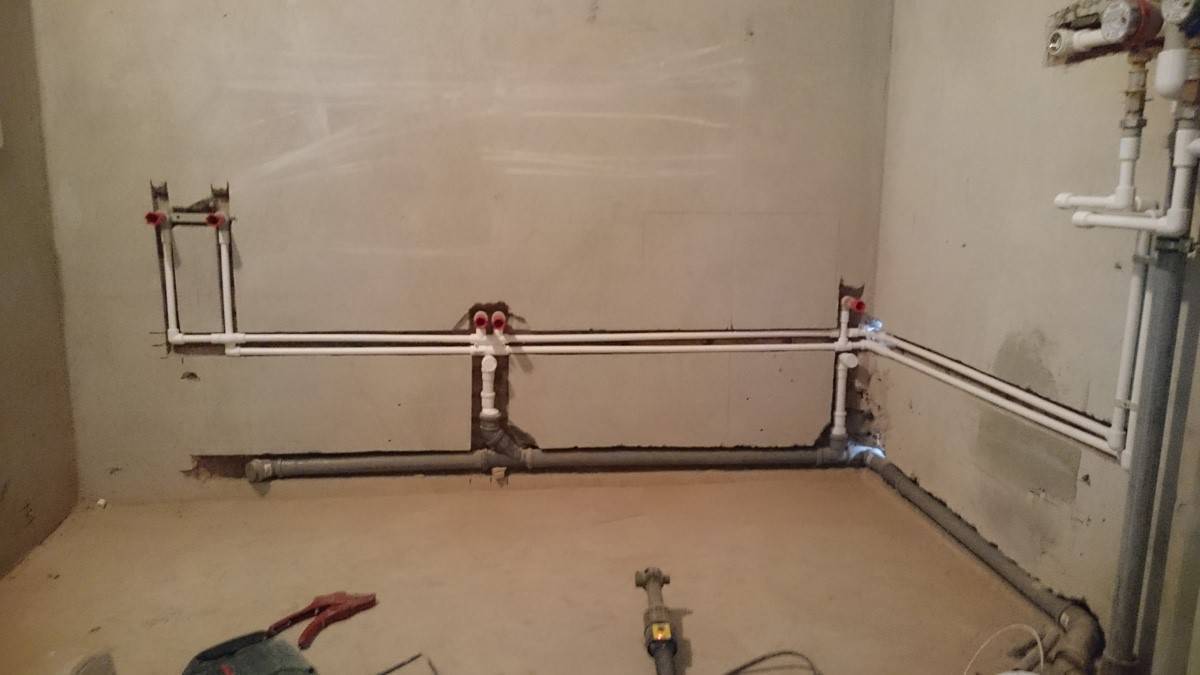

Скрытый монтаж водопровода и канализации.
Основные недостатки скрытой проводки: невозможность моментально обнаружить протечку и более сложный и дорогой ремонт, так как появляется необходимость вскрытия (а позже повторного монтажа) облицовочного материала. Лучший способ избежать этого – установка специальных дверок в местах нахождения запорной арматуры.
В отличие от скрытой проводки, монтируемой до отделочных работ, установка открытым способом проходит после завершения укладки плитки или покраски стен. Выглядеть это будет менее привлекательно, однако в случае ремонта или перестановки сантехнического оборудования, все работы можно будет сделать максимально быстро и просто.

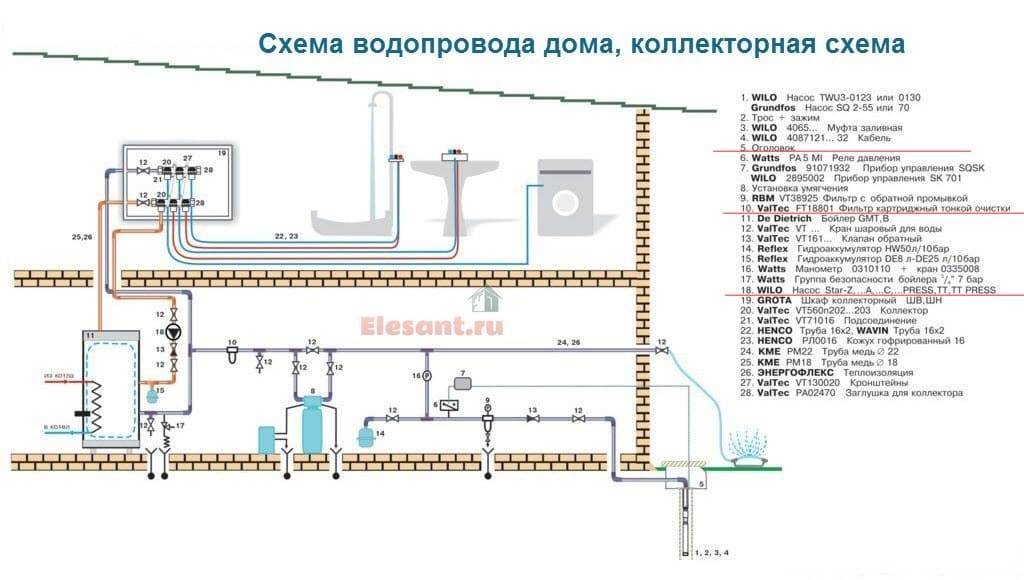

Водопроводная схема
И несколько слов о том, как правильно организовать автономную водопроводную сеть на даче. В первую очередь решается вопрос об источнике водоснабжения. После чего выбирается насос по типу его установке. То есть эти два критерия неразрывно связаны между собой. И второй выходит из первого.
А вот теперь о схеме расположения. Если в водопроводе будут использованы погружные или скважинные модели насосного оборудования, то опрос месторасположения приборов отпадает сам собой. Что касается поверхностных агрегатов, то здесь есть два варианта:
Схема расположения поверхностного насоса в подвале домаИсточник moikolodets.ru
Иногда под поверхностный насос выделяют специальное помещение, которое сооружают на улице рядом с коттеджем. Его обязательно утепляют.
Что касается трубной разводки, то это пластиковые трубы, которые укладывают на небольшую глубину, но обязательно утепляют. Благо на рынке можно найти специальные теплоизоляционные материалы для труб
Особое внимание уделяется прокладки трубы внутрь дома. Обычно такой проход планируют на стадии формирования проекта загородного дома
Потому что чем меньше расстояние от источника водозабора до коттеджа, тем лучше: меньше расхода материала, не снижается напор и производительность водопровода. Обычно прокладку внутрь дома проводят или через фундамент строения, или через стену.
Видео описание
В видео показано, как можно организовать автономный водопровод из колодца с помощью насосной станции:
Полезные советы
И несколько рекомендаций от специалистов:
- Перед тем как приобрести насосное оборудование надо обязательно провести расчет по потребителям. То есть рассчитать оптимальное соотношение производительности насоса и суммарный расход потребителей.
- Разрабатывается предварительно схема трубной разводки, где учитывают все потребители в независимости от их сезонного или внесезонного использования.
- Необходимо грамотно провести подключение насоса к питающей электрической сети. Здесь много нюансов, поэтому таким делом занимается профессиональный электрик.
- Хозяин дачи должен предварительно решить – покупать все материалы и приборы по отдельности или приобрести готовую насосную станцию. Нельзя сказать, что один из предложенных вариантов лучше другого. Поэтому лучше посоветоваться со специалистами, которые изучат особенности дачи и источника водозабора.
Видео описание
В видеоролике специалист рассказывает о том, как правильно выбрать водяной насос по мощности и напору:
Заключение по теме
Организовать сегодня на даче полноценный водопровод – не проблема. Главное – грамотно подойти к решению некоторых непростых задач. Поэтому для организации и проведения всех необходимых монтажных операций лучше пригласить специалистов, которые дадут гарантии на качество конечного результата.
Трубопровод в дом
Устройство водоснабжения из скважины подразумевает уличную прокладку трубопровода подачи воды от кессона до дома. Собирается такой водовод из стальных либо пластиковых трубных изделий. По типовой схеме он укладывается в земле на глубине ниже точки промерзания почвы.
Устройство трубопровода

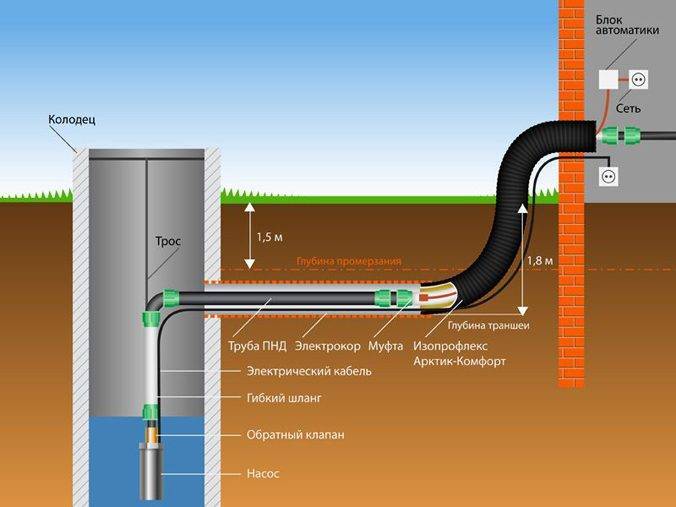

Если грунт на участке по зиме промерзает ниже 1–1,5 метров, то водопроводную трубу от скважины до ввода в коттедж лучше проложить поверху или с небольшим заглублением. Однако выполнять систему водоснабжения подобным образом разрешается только при должном утеплении трубопровода. Причем теплоизоляционный материал следует выбирать максимально устойчивый к влаге. В земле утеплитель неизбежно намокнет и промерзнет, заморозив при этом и водовод.
4 Как обустроить линию подачи горячей воды
Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.
От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.
Коллектор холодной ветки будет отправной точкой для горячей линии
На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.
В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.
Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

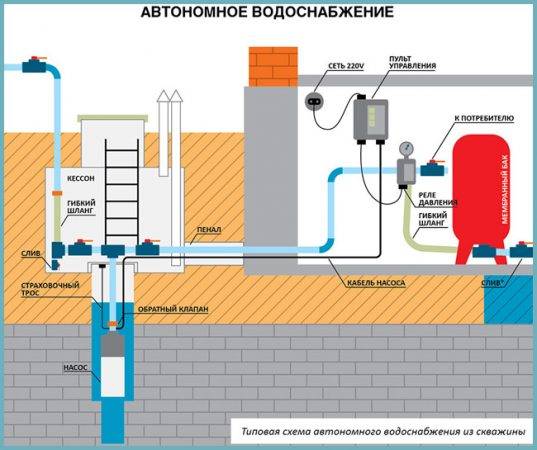

Из чего состоит система подачи воды из скважины в дом
Перед тем, как завести скважину в дом, следует выяснить, что для этого необходимо.
Современные технические и материальные возможности позволяют создать полностью автономную и управляемую автоматикой систему водоснабжения, поэтому мы рассмотрим именно такой вариант комплектации.
Итак, в состав скважинного водопровода входят:
Глубинный насос для скважины. Большинство скважин имеют глубину, большую 8-ми метров, поэтому использовать приходится именно погружной агрегат;
Ниппель с двусторонней внешней резьбой, обратный клапан и муфта для соединения выходного отверстия насоса с подъемной трубой;
Водоподъемная труба
Здесь важно подобрать изделие, способное выдержать давление соответственно глубине скважины, лучше использовать металлопластиковые или полимерные модели, мы советуем трубы из полиэтилена низкого давления (ПНД);
Кабель электропитания двигателя насоса и гермоввод (влагозащитный клемник);
Фитинг для перехода от вертикальной трубы к горизонтальной. Это может быть колено или тройник, в зависимости от особенностей разводки труб;
Оголовок скважины
Это изделие представляет собой герметичную крышку на винтовых зажимах с выводом для трубы и кабеля, а также с крепежом для страховочного троса;
Горизонтальная труба для транспортировки воды от источника к дому. Здесь также лучше использовать ПНД-трубу того же диаметра;
Набор фитингов для подключения ресивера: поворотные муфты, угловой фильтр, ниппель. В зависимости от особенностей конфигурации труб этот набор может меняться;
Гидроаккумуляторный бак (ресивер) на 200 литров. Лучше использовать пластиковые изделия с мембраной, оснащенные манометром и реле давления;
Магнитный пускатель, клеммы которого замыкают/размыкают цепь питания насоса. Управляется пускатель с помощью оперативного тока от реле давления ресивера. Устанавливают для пуска мощных насосов с большими пусковыми токами;
Станция управления насосом, позволяющая производить ручной пуск и перезапуск прибора;
Датчик уровня воды в скважине и реле аварийного отключения насоса при падении уровня воды ниже допустимого.
Качественный погружной насос способен поддерживать давление в 65 метров при мощности всего 250 Вт.
Особенности горячего водоснабжения частного дома
Для того, чтобы организовать горячее водоснабжение частного дома используют электрические бойлеры, газовые колонки, и котлы на твердом или жидком топливе. Каждый из этих вариантов имеет свои особенности, плюсы и минусы. В последнее время все более популярными становятся твердотопливные котлы на пеллетах, шелухе, опилках и прочих отходах деревообрабатывающего или бумажного производства.
Котлы позволяют организовать отопление частного дома и горячее водоснабжение – одновременно с этим лучше справляются двухконтурные модели. Они отличаются высоким КПД, простотой обслуживания, экономичностью, недорогим топливом и долговечностью. Одним из наиболее оптимальных вариантов организации горячего водоснабжения является применение буферных емкостей (теплоаккумуляторов).
Наглядно про применение теплоаккумулятора в этом видео:
Заключение
Правильно спланированная система водоснабжения частного дома, плюс корректно подобранное оборудование и качественный монтаж всех элементов позволяют эксплуатировать систему на протяжении многих десятков лет, без каких-либо платежей и особых проблем.
Монтаж насоса
Насос является важнейшим элементом всей системы
Рассмотрим, на какие моменты необходимо обратить внимание при его выборе:
- размеры обсадного ствола;
- глубина колодца;
- напор воды в колодце;
- приблизительный расход воды.
Станция водоснабжения
Обратите внимание! Диаметр обсадной трубы должен превышать габариты устройства примерно на 10-15%. Это необходимо для организации нормального обслуживания насоса.
При монтаже водопровода в частном доме от скважины используют глубинный насос или же поверхностный
Первый вариант подходит для участков, на которых грунтовые воды залегают на глубине от 9 и до 200 м. Вторые, соответственно, осуществляют забор жидкости с меньшей глубины (до 9 м)
При монтаже водопровода в частном доме от скважины используют глубинный насос или же поверхностный. Первый вариант подходит для участков, на которых грунтовые воды залегают на глубине от 9 и до 200 м. Вторые, соответственно, осуществляют забор жидкости с меньшей глубины (до 9 м).

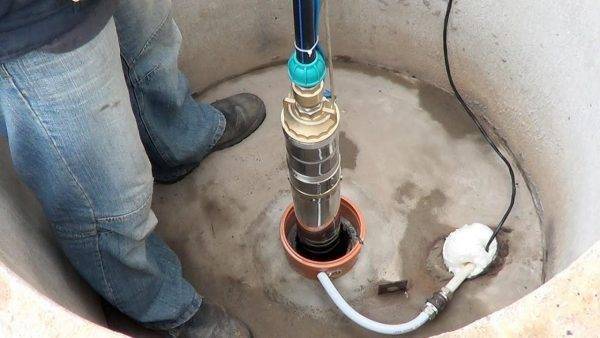

Рассмотрим более подробно процесс монтажа насоса. На первом этапе необходимо прикрепить к прибору трос, который необходим для предотвращения аварийного погружения. Затем устройство нужно снабдить обратным клапаном. После этого к насосу присоединяют водопроводную трубку, а также электрический кабель, который необходимо зафиксировать на трубке. Для этого используют обычные пластмассовые хомуты.
Следующий этап – спуск устройства в скважину. Прибор нужно зафиксировать на дистанции 1 м от дна колодца. В конце выполняется монтаж очистного фильтра на трубу, соединяющую насос и гидроаккумулятор.
Интересно: Вентиляция в подвале частного дома
Для чего нужен кессон
Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.
1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины
Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.
Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте
Выбор оборудования, подключение и разводка
При автономном водоснабжении частного дома придётся провести целый комплекс работ. Если для централизованной подачи воды достаточно врезаться в магистраль, проходящую поблизости, и водоканал обеспечит нужное давление, то здесь эта забота ляжет на потребителя.
Выбор погружного насоса
Погружные насосы бывают разных типов
Погружные насосы бывают трёх типов:
- Винтовые.
- Вибрационные.
- Центробежные.
Кроме того, для выбора подходящего в вашем случае агрегата нужно учитывать:
- высоту подачи воды, которую можно определить, зная динамический уровень;
- проектную мощность двигателя (указывается в паспорте и на корпусе);
- высоту статического и динамического уровня;
- дебит скважины — объём воды, перекачиваемой за определённое время (л/мин, л/час или м3/мин, м3/час).
Совет. Для водоснабжения в частном доме очень хорошо зарекомендовали себя центробежные насосы – их КПД составляет от 85% и более. Агрегаты рассчитаны на скважины с минимальным диаметром 120 мм.
Видео: Выбор погружного насоса для скважины
Насосная станция
Насос, погруженный в скважину, подаёт воду не на коллектор водоразборных устройств, а на насосную станцию, сборку которой мы сейчас рассмотрим. На схеме, расположенной ниже, очень чётко и доходчиво показан принцип сборки насосной станции, правда, упущена одна деталь – это обратный клапан с ниппелем, который прикручивается к погружному насосу, соединяя его с фитингом трубы подачи и фильтр (обычно его врезают до штуцера). Для насоса нужно питание ≈220 V, но в сельской местности иногда бывают перепады напряжения поэтому, чтобы обеспечить бесперебойную работу электроагрегата, лучше на входе установить стабилизатор переменного тока. До стабилизатора следует установить УЗО (устройство защитного отключения) на случай короткого замыкания.
Сборка насосной станции
Питание от сети подаётся на реле давления (синего цвета на рисунке), а к нему подключается насос, который подаёт воду через пятивыводной штуцер на гидроаккумулятор. Эта ёмкость аккумулирует воду и когда давление поднимается до 3 атм, реле отключает питание на насос и вода поступает на коллектор разводок для дома до тех пор, пока, давление в ёмкости не падает до 1,2 атм. После этого реле запускает двигатель и сосуд заново аккумулирует воду до нужного давления.
Примечание. Реле давления можно настроить по собственному усмотрению, чтобы изменить периодичность запуска (от 1,2 до 3 атм – это стандартные заводские настройки). Так, иногда порог давления выставляют на 3,5-4 атм.
Внутренняя разводка и монтаж
Монтаж труб внутри дома – важный и ответственный этап. Монтаж труб реально сделать своими руками, но только с учетом конструктивных особенностей разводки труб внутри дома.
Сделать правильную разводку труб – значит упростить себе жизнь в дальнейшем. При правильно разводке для любой трубы уменьшается опасность разрушения, ее ремонт требуется крайне редко, а полезная отдача улучшается.
Существует два основных типа разводки систем водоснабжения в частных домах. Бывает разводка:
- параллельная;
- последовательная.
Параллельная разводка лучше подходит для крупных домов, где трубы расходятся по множеству удаленных друг от друга помещений. Последовательная подойдет для зданий квартирного типа, где санузлы расположены компактно.
Монтаж по параллельной схеме
Параллельная схема прокладка труб предусматривает монтаж множества веток, диаметр которых равняется минимальным значениям, а именно, не превышает отметку в 30-40 мм кроме редких случаев.
Малый диаметр трубы положительно играет на экономии средств. Дело тут в том, что параллельная разводка предусматривает необходимость сделать множество параллельных веток подачи воды. Каждая ветка обслуживает свое конкретное направление. На ветку приходится один-два узла.
Ветки изолированы друг от друга, ввод осуществляется в бойлерной, где их подключают к готовому коллекторному выходу. На каждом выходе смонтированы краны, позволяющие отрезать любую трубу от снабжения.
Подобная схема позволяет сделать максимально безопасный и автономный трубопровод. Каждая труба действует отдельно, поломка на любом участке легко локализируется.
Но в то же время параллельная схема разводки, даже с учетом того что диаметр труб для нее необходим минимальный, требует существенного наличия средств, ведь каждую ветку нужно проложить, а это стоит денег.
Монтаж по последовательной схеме
Последовательная схема предполагает несколько иной подход. В ней есть одна или две базовые трубы, диаметр которых начинается от 80 мм. Эти трубы являются своего рода кластерами, они проходят по всем помещением с санузлами.
В месте расположения санузла от главной трубы отводят ветку поменьше, чей диаметр рассчитывают в зависимости от потребности в воде того или иного прибора.
Чем больше диаметр, тем больше воды получит узел. Последовательная схема – более традиционный вариант. По такой же системе собирается канализация.
Крупный диаметр труб несколько повышает их стоимость, однако такой подход все же дешевле параллельного, так как в итоге вы экономите на длине труб.
Схема обвязки скважины на воду: подключение трубопровода
Для подводки воды в домик необходимо провести трубопровод. Для этого потребуется вырыть траншею. С помощью специальных отверстий необходимо ее подключить к кессону. Глубина траншеи должны быть ниже уровня промерзания грунта, а подключение к дому выполняется на уровне цокольного этажа или подвального помещения.
Заранее следует выбрать трубы для укладки. Лучше всего использовать полипропилен. Пластик прочный, гладкий и долговечный материал. Такие трубы приобретаются в рулонах. Их не нужно резать и стыковать, что очень удобно при монтаже.
Последовательность проведения трубопровода:
- Подготовка траншеи. На низ ямы следует уложить слой песка толщиной 5 см. Материал уплотняется с помощью воды и утрамбовки. Поверхность потребуется разровнять.
- Дальше укладывают трубы. На них монтируют тройник. С одной стороны с его помощью подключается водопровод. С другой стороны устанавливают кран. Он используется для технологических работ и снятия давления.
- Обычно к трубе помещают привод, который питает насос. Но по правилам делать такой подвод запрещается. Все кабели выводят в другую траншею. При этом используют гофрированную защиту.
- После всех манипуляций трубу засыпают землей. Но обязательно следует предусмотреть утеплитель и защиту от трения.
Для защиты трубы от нагрузок можно сделать специальный бетонный короб. Нередко используют кожухи для труб. Они выполняют не только защитные функции, но и утеплителя.
Летние и зимние водопроводы
Ранее вам, скорее всего, приходилось слышать такие определения как летняя и зимняя водопроводные системы. Изучите основные свойства этих вариантов, вполне возможно, что даже простейший летний вариант сможет удовлетворить ваши запросы. В противном случае можете сразу переходить к изучению следующих разделов руководства, посвященных обустройству полноценного водопровода.
Летний вариант
Летний водопровод на даче
Особенности такого водопровода понятны из его названия – эксплуатация подобной системы возможна исключительно в теплый период. Существуют стационарные и разборные модификации системы.
Разборной летний водопровод имеет очень простую конструкцию: достаточно подсоединить шланги к подходящему по параметрам насосу и проложить их по поверхности почвы так, чтобы они не препятствовали нормальному перемещению по дачному участку.
Летний водопровод на даче
Для обустройства системы подходят шланги из силикона и резины. Соединение выполняется с применением специальных переходников. Также в специализированных магазинах доступны более современные изделия для соединения шлангов – защелки. Одна сторона такой защелки оснащена подпружиненным разъемом, а на второй присутствует «ерш». С помощью таких защелок шланги соединяются быстро, надежно и просто.
Чаще всего подобную разборную систему используют для полива. Организовывать на ее основе полноценное водоснабжение для решения бытовых нужд бессмысленно.
Разводка труб для летнего водопровода
Укладка стационарного же летнего водопровода выполняется под землей. Гибкие шланги для обустройства подобной системы не подходят. Лучший вариант – трубы из пластика.
Трубы стационарного сезонного водопровода прокладываются на метровой глубине. После завершения сезона воду из труб нужно выкачать, в противном случае с приходом холодов она замерзнет и испортит трубопровод.
Ввиду этого трубы должны быть уложены с уклоном в направлении сливного вентиля. Непосредственно вентиль монтируется неподалеку от источника воды.
Зимний вариант
Такой водопровод может использоваться в течение всего года.
Водопровод на даче
Для обустройства системы подходят трубы из полиэтилена и полипропилена. Первые продаются по более низкой цене и монтируются без применения специальных инструментов. Вторые стоят несколько дороже и требуют использования паяльника для труб во время укладки. Однако в итоге на дополнительные детали для монтажа труб на основе полиэтилена вы потратите больше денег, чем на дополнительные изделия, применяемые при монтаже полипропиленовых труб.
Водопроводные трубы укладываются с незначительным уклоном в направлении источника водоснабжения. Трубопровод должен проходить на 200-250 мм ниже точки промерзания грунта.
Уклон труб
Также существует вариант с укладкой труб на глубине 300 мм. В данном случае обязательно выполняется дополнительное утепление трубопровода. С функциями теплоизоляции отлично справляется вспененный полиэтилен. Существуют специальные изделия цилиндрической формы. Достаточно попросту надеть такой оцилиндрованный полипропилен на трубу и в результате изделие будет надежно защищено от холода и прочих неблагоприятных воздействий.
В дополнительном утеплении нуждаются не только трубы зимнего водопровода, но и источник воды.
Полистирольная «скорлупа» для утепления труб
К примеру, колодец на зиму утепляется и забрасывается снегом. Этих мероприятий будет достаточно для обеспечения защиты конструкции от холодов.
Утепление колодца

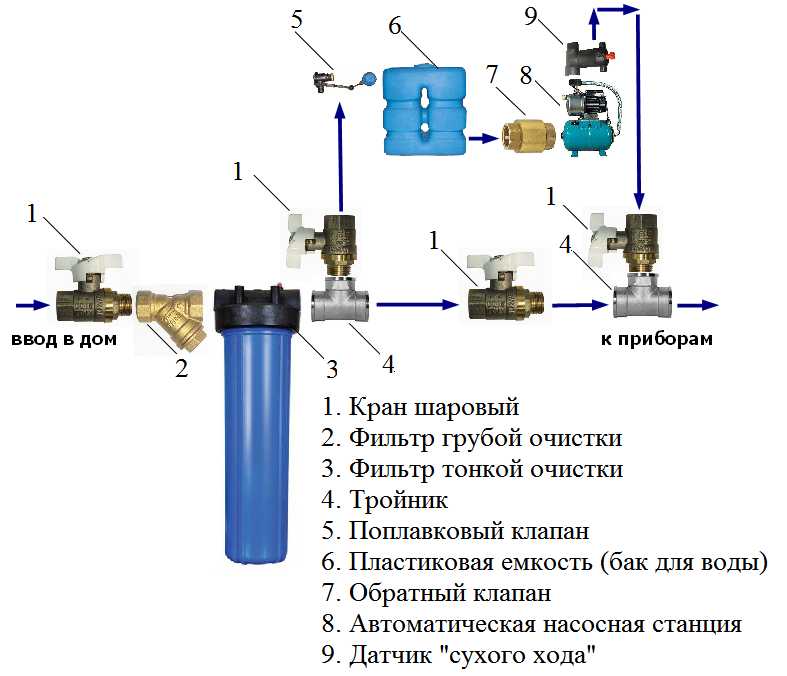

Поверхностное насосное оборудование в случае его использования оснащается кессоном. Кессон представляет собой приямок с дополнительным утеплением, обустроенный рядом с источником водоснабжения, оснащенным насосом.
Кессон
Установка автоматических насосных станций может выполняться только в помещении, температура воздуха в котором не падает до отрицательных показателей даже в наиболее суровые морозы.
Типовое устройство насосной станцииУтепление канализационных труб
Далее будет рассмотрен порядок обустройства полноценного водопровода, которым можно пользоваться в любое время года.
Разводка труб, бойлер и расширительный бак
Плюсы и минусы скважин
Фактически, скважина это отверстие в земле, которое бурится на глубину залегания нужного водоносного слоя. Затем в это отверстие заводится обсадная труба и подключается насосное оборудование.
Самое главное достоинство любой скважины – это ее автономность. Т.е. владелец дома становится полностью независимым от центральных коммуникаций. А кроме того, у них есть и другие достоинства:
- чистая вода – у разных источников, состав воды будет отличаться, однако чаще всего, вода, добытая из скважины пригодна для питья;
- высокая производительность – средний дебет составляет 3 м3\час, а у артезианских источников, этот показатель может достигать 6 м3\час, что полностью перекрывает потребность в воде для большинства частных домов;
- длительный срок службы – в зависимости от типа, источник может прослужить 30-50 лет;
- стоимость воды получается дешевле, чем из центрального водопровода.
Недостатки:
- бурение скважины на даче и ее полноценное обустройство требует больших финансовых затрат;
- есть зависимость от электричества;
- скважина требует проведения периодических профилактических работ;
- есть риск заиливания и пересыхания.
Также, для получения хорошего качества воды, нужно делать систему фильтрации. А, для постройки артезианского источника, потребуется получить разрешение.
Способы устройства зимнего водопровода
Для устройства водопровода, который будет выполнять свою основную функцию – снабжение водой круглый год, необходимо выбрать один из двух вариантов:
- Проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта.
- Укладывать трубы выше горизонта промерзания, но при этом делая их утепление.
Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.
Способ № 1 — ниже глубины промерзания
Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.
Также стоит учитывать, что периодически случаются и очень холодные зимы, когда грунт промерзает ниже. Исходя из этого, становится понятно, что прокладка труб должна производиться на глубину, равную глубине промерзания грунта в регионе плюс 20 – 30 см.
Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.
На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.
Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.
Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.
Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе
Кроме проблемы с выбором труб такой способ устройства зимнего водопровода имеет ещё несколько недостатков:
- при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
- сложность поиска поврежденного участка трубопровода;
- вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.
Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.
Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.
При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине
Способ № 2 — утепление водопровода
При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.
Для северных регионов целесообразным будет произвести облицовку траншеи кирпичом или ячеистыми бетонными блоками для повышения показателей теплосохранения.
Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.
Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.
Какой утеплитель использовать? Здесь возможны два варианта:
- жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола (“скорлупа”);
- мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).
При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции
Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.
Базальтовая вата на основании осадочных горных пород – достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.
Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб
Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.
Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.
Бурение скважины
Первый шаг – создание источника воды, то есть бурение скважины. Ее глубину нужно определять по двум факторам: залегание водной жилы на участке и ваши конкретные потребности в водоснабжении. Существует несколько методов бурения, но самый простой и вместе с тем эффективный вариант – ударно-канатный. Для его реализации вам понадобиться соорудить своеобразную опорную треногу из металлических труб и зафиксировать на ней специальный забивной стакан – он крепится посредством механической лебедки с тросом.
Непосредственно бурение выполняется по следующей схеме:
- с напором вбиваете стакан в землю;
- стакан забирает грунт;
- поднимаете стакан и удаляете из него грунт;
- вновь вбиваете стакан.
Выполняете аналогичные действия, пока скважина не достигнет нужной глубины. После завершения бурения в скважине нужно установить обсадную трубу – металлическую или пластиковую с резьбовым соединением. Она должна максимально плотно прилегать к грунту.
И финальный процесс организации источника воды – прокачка готовой скважины: с помощью насоса из нее необходимо откачать грязную воду с песком и глиной.
Схема: система автономного водоснабжения
