Водоснабжение частного дома с накопительным баком – схема, пример

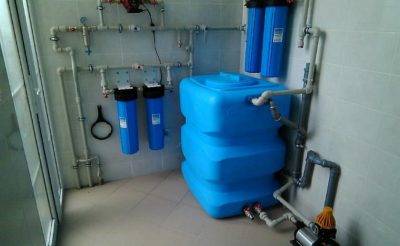

Выбор резервуара

Достать бак (примерные цены электрических бойлеров для воды) нужного объема для дачи — не проблема.

Они есть в любых строительных супермаркетах, также можно купить емкость нужного объема под заказ.

На рынке доступны накопительные резервуары из нержавеющей стали и пищевого пластика. Первые более долговечны, но стоят дороже, пластиковые же баки отличаются большим разнообразием форм.

Небольшой резервуар из пластика на 200 л можно купить за 3,5-4 тыс. рублей.

Емкость такой же вместительности, но из нержавейки будет стоить втрое дороже.

Несмотря на внушительный ценовой разброс, большая часть покупателей предпочитает именно стальные баки из-за их долговечности.

Такой емкостью можно пользоваться десятилетиями, в отличие от пластикового бака, срок службы которого ограничен.

Чтобы водоснабжение дачного участка было, максимально, рентабельным, важно учесть два фактора:

  • суточный расход воды,
  • производительность источника скважины или водопровода.

Для примерного подсчета суточного потребления воспользуйтесь усредненными данными:

дом с несколькими точками водоподачи (мойка в кухне, санузел, стиральная и посудомоечная машины) расходует 180-200 л.

Если вода используется только для первоочередных нужд (приготовление пищи, гигиена), расход сокращается до 50-80 л. в сутки.

Что касается производительности источника, то нет смысла устанавливать большой бак на 800-1000 л, если за сутки ее можно заполнить, максимум, наполовину.

Накопительный резервуар, иногда путают с гидроакуммулятором портативных насосных станций.

Назначение их одинаково — накопление воды про запас.

Но вместительность гидроаккумулятора гораздо ниже (до 100 л).

Он нужен только для снижения нагрузки на насосную станцию, чтобы не гонять систему, когда нужно нацедить пару десятков литров.

Монтаж

Погружной насос устанавливается непосредственно в шахту. Поэтапное выполнение работ выглядит следующим образом:

  • На выходную муфту насоса устанавливается обратный клапан. Он необходим для предотвращения слива воды из рабочей камеры после отключения насоса.
  • В водозаборной части агрегата устанавливается дополнительный чашкообразный фильтр, препятствующий попаданию мелких частиц породы в насос.
  • Со второй стороны насоса прикрепляется труба от магистрали, ведущей в дом.
  • Для защиты подключения электросети к штатному проводу насоса используется водонепроницаемая муфта. На всем протяжении провод закрепляется к трубе.
  • Страховочный трос крепится за отведенное для этого место на насосе.
  • Свободный конец трубы продевается через оголовок скважины, кабель пропускается через специальное отверстие, а страховочный трос закрепляется к оголовку.
  • Конструкция опускается вниз в обсадную трубу.
  • Оголовок фиксируется к обсадной трубе, электрокабель подключается к питающей сети.

По завершении работ по установке насоса наступает черед разводки труб. Для этого, согласно имеющемуся плану, выкапываются траншеи с учетом глубины промерзания почвы. В дальнейшем осуществляются такие действия:

  • Если вода будет разводиться в несколько построек, а не только в основной дом, в кессоне устанавливается автоматика для контроля давления, а траншеи выкапываются по всем направлениям прокладки труб и обустраиваются по одному принципу.
  • Далее укладываются предварительно заизолированные водопроводные трубы. После чего их присыпают слоем песка, который разравнивают по поверхности и проливают водой для обеспечения равномерности уплотнительного слоя.
  • В эти же траншеи укладывается кабель электропитания для насосного оборудования. Чтобы обеспечить его целостность, он помещается внутрь полипропиленовой или полиэтиленовой трубы и укладывается сверху уплотнительного слоя песка. В кессоне под него просверливается дополнительное отверстие.
  • Далее траншеи закапываются. Через 20-30 см стоит уложить специальную ленту, сигнализирующую о залегании электро- и водопровода.

Автоматика для водопроводной гидросистемы вносит наибольший вклад в процесс ее функционирования. Основные направления ее деятельности – это:

  • поддержание постоянного давления на установленном уровне по всей территории водозабора;
  • поддержание наиболее щадящего режима работы насосного оборудования;
  • предотвращение поломок агрегатов из-за перегрузок и минимизация расхода электроэнергии;
  • аварийное отключение электропитания при нарушении целостности трубопровода.

Для этих целей используется автоматика различного типа. Всего существует 3 поколения устройств, которые разнятся по выполняемым функциям – от минимального набора задач в первом, использующем механические принципы контроля, и до третьего, оснащенного электроникой, управляющей всеми процессами, протекающими в гидросистеме. Такие системы могут собираться из отдельных узлов самостоятельно, но для этого требуются определенные знания в электронике.

Чаще выбирается иной путь с покупкой готовой системы автоматики, а так как ее выбор достаточно широк, можно подобрать вариант, оптимально подходящий под конкретные условия с множеством нюансов. Для установки любой автоматики, кроме первого поколения, требуются продвинутые знания в электронике и рекомендуется вызов профильного специалиста.

Финальный этап – это установка точек водозабора внутри дома. При уже имеющемся доме или коттедже чаще выполняется открытым методом – трубы прокладываются по поверхности облицованных стен. На этапе строительства нового здания чаще выбирается закрытый метод, когда трубы укладываются или в полости стен, или под слоем отделочных материалов. При втором варианте должны применяться трубы с маркировкой, обозначающей пригодность для пищевой промышленности.

Наиболее удачным является применение так называемого «паяного пластика». Он гарантирует полную гидроизоляцию во всех стыках, имеет высокую устойчивость к разрушению, а следовательно, и долговечность, а также не нуждается в любых видах обслуживания.

Сварка полипропиленовых труб

Соединение труб, изготовленных из полипропилена, в том числе армированных, производится свариванием:

  1. Трубы разрезают специальными ножницами, получая отрезки определенной длины.
  2. Отмечают места сварки, которые нужно очистить, используя влажную спиртовую салфетку.
  3. Установив на сварочном аппарате необходимые насадки, включаем прибор и выставляем на нем температуру.
  4. После нагревания аппарата (лампочки погаснут) надвигаем отрезки труб на насадки до отметок, но без проворачивания.

Когда трубы уже заведены, ждем несколько секунд и снимаем насадки (пусть ваш помощник удерживает аппарат), после чего четко и быстро соединяем трубы и немного держим их вместе. Результатом будет ровное соединение. Когда итог не нравится, участок соединения отрезается, а процедура проводится сначала. Сваренные трубы ненадолго оставляют для остывания, а затем используют.

Как провести воду в дом из колодца

Сама водопроводная сеть разбивается на две части: внешняя и наружная.

К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней  труба, входящая в дом, и ее разводка по потребителям.

Схема устройства водоснабжения из колодца

С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.

Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.

Устройство ввода

Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.

Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.

Узел ввода трубы в дом

Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.

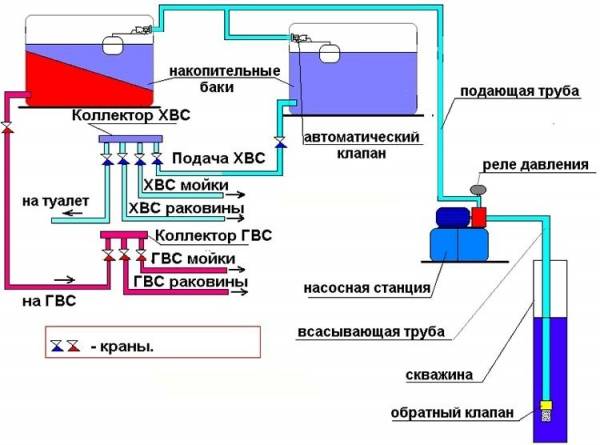

Вариант 1 — Установка накопительного бака

Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.

В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.

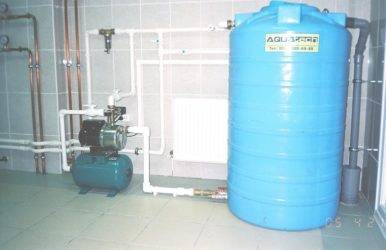

Накопительный бак

И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.

Вариант 2 — Установка насосной станции

Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

Насосная станция

Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.

Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.

Разводка труб водоснабжения

Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.

Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).

Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

  • Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
  • Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
  • Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
  • Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

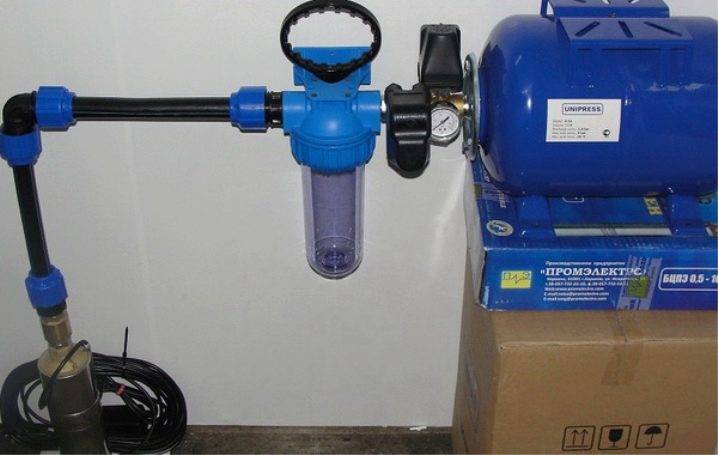

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Преимущества и недостатки накопительных емкостей

Из положительных моментов автономной коммуникации выделяют:

  • постоянный запас воды дома, даже если производительность скважины/колодца оставляют желать лучшего;
  • оптимальное давление в системе и подача жидкости в краны с нормальным напором;
  • возможность не зависеть от цикличности работы коммунальных предприятий (водоканала, энергосети).

Из минусов отмечают:

  • трудоемкость установки бака;
  • необходимость его регулярной промывки;
  • быстрое заиливание негерметичного накопителя;
  • возможность образования неприятного запаха застоявшейся воды при неправильно выбранном объеме бака;
  • дополнительный расход электроэнергии при работе насоса;
  • необходимость утепления грунта над резервуаром.

Несмотря на все сложности, система водоснабжения с накопителем предпочтительнее, чем прямая подача жидкости из колодца/скважины в дом.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Разведение водопровода в частных домах

  1. Подготовленные трубы прокладываются в доме, начиная от водопотребителей.
  2. Трубы к потребляющей точке подсоединяются переходником, чтобы была возможна установка крана для перекрывания воды.
  3. Трубы прокладывают к коллектору. Желательно не проводить трубы сквозь стены, а также перегородки, а если это приходится делать, заключайте их в стаканы.

Для более легкого ремонта размещайте трубы на отдалении 20-25 мм от поверхностей стен. Выполняя монтаж сливных кранов, создавайте небольшой уклон в их сторону. Трубы крепятся к стенам спецклипсами, устанавливая их на прямых участках через каждые 1,5-2 метра, а также во всех угловых соединениях. Для совмещения труб под углами применяют фитинги, а также тройники.

При подсоединении труб к коллектору всегда устанавливается запорная арматура (она нужна для ремонта и возможности отключения водопотребления).

Для чего нужен и как работает теплоаккумулятор

Те, у кого жилье отапливается твердотопливным котлом, знают о том, как трудно добиться стабильной температуры в батареях. Так как температура в топке нагревателя постоянно меняется и на этот процесс повлиять практически нельзя. А как это сделать, когда топливо заложено в топку и уже разгорелось? Можно, конечно, прикрыть подачу воздуха, но эффект будет малоощутимым к тому же долгосрочным. Иными словами, принять оперативные меры не представляется возможным.

Вторая проблема – это время между загрузкой топлива. Естественно, чем реже нужно подбрасывать дрова или уголь в котел, тем лучше, меньше хлопот. Чтобы решить обе эти проблемы можно установить баки аккумуляторы для отопления. Что это такое?

Теплоаккумулятор (ТА) – это герметичная буферная ёмкость большого объёма, в которой аккумулируется тепло во время работы котла. После того как в котле выгорает все топливо, установленный бак аккумулятор в системе отопления постепенно отдает накопленное тепло в контур. Это позволяет сократить количество загрузок топлива и увеличивает КПД нагревателя.

Внутри теплоаккумулятора находится теплоноситель. Это может быть вода или антифриз, при этом нужно понимать, что это тот же теплоноситель, который циркулирует по всему контуру. Принцип работы бака аккумулятора в системе отопления:

  • котел греет воду, и она попадает в ТА, который постоянно заполнен теплоносителем;
  • затем теплоноситель уходит в контур обогрева при этом отдает часть тепла общему объему жидкости резервуара;
  • постепенно температура воды в теплоаккумуляторе растет;
  • из контура обратка тоже приходит в ТА;
  • из буферной емкости обратка передается в котел.

Схема подключения ТА

Подача воды в аккумулирующий бак для отопления осуществляется в верхней части, а обратка выходит в нижней. Эти потоки двигаются в резервуаре в разных направлениях. Задача заключается в том, чтобы они пересекались и осуществлялся теплообмен. В противном случае никакого аккумулирования тепла происходить не будет. При этом нужно не просто перемешать воду в емкости, а сделать это правильно.

Что это значит? Циркуляция должна быть настроена таким образом, чтобы поток подачи опускался вниз к потоку обратки, при этом обратка не должна подниматься вверх. Только в этом случае слой жидкости, который находится между потоками, будет нагреваться.

Настройка циркуляции осуществляется методом подбора мощности насосов до и после аккумулирующего бака для отопления, а также установки одной из трех скоростей их работы

Важно перед насосами ставить фильтры для системы отопления. В противном случае может потребоваться. Помимо того, что аккумулирующий бак для системы отопления обогревает жилье, в нем может быть установлен контур для горячего водоснабжения

Также агрегат оснащается дополнительными источниками подогрева, которые выступают в качестве вспомогательных

Помимо того, что аккумулирующий бак для системы отопления обогревает жилье, в нем может быть установлен контур для горячего водоснабжения. Также агрегат оснащается дополнительными источниками подогрева, которые выступают в качестве вспомогательных.

Теплоаккумулятор перестает отбирать часть тепла из поступаемого в него теплоносителя только в том случае, если он полностью заряжен. То есть температура воды одинаковая во всех слоях и сравнялась с температурой подачи от котла.

Особенности монтажа

Обращая внимание на громадный опыт предшественников, организуем систему автономного горячего и холодного водоснабжения. Для этого нам понадобится:

  • Наличие источника (скважины или колодца);
  • Центробежный насос;
  • Система очистки;
  • Гидроаккумулятор или другое оборудование по управлению производительностью насоса;
  • Водопроводные трубы, вентили, клапаны;
  • Измерительные приборы;
  • Оборудование для установки двухконтурного котла (для отопления и подогрева воды) или бойлера.

Насос располагают в отдельном помещении или в подвале. Водопровод начинается с трубы, зафиксированной в колодце на высоте до 400 мм от его дна. При подключении насоса, в схеме перед ним, устанавливается фильтр грубой очистки и обратный клапан. После него устанавливается манометр и средство для тонкой очистки воды.

Для забора воды из скважины можно установить насос над скважиной как в кессоне, так и в теплом помещении.

Как это работает

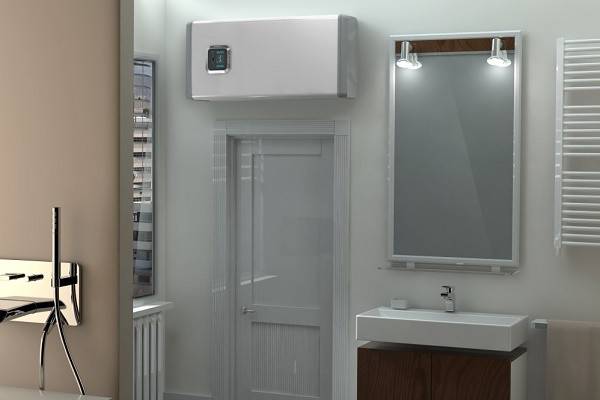

Электрические водонагреватели накопительного типа устроены достаточно просто. Обычно такой прибор представляет собой емкость, внутри которой установлен нагревательный элемент – мощный ТЭН. Поскольку прибор предназначен для хранения горячей воды, его в обязательном порядке утепляют.

Внутри встроены две трубы: по одной из них производится забор холодной воды из водопроводной системы, по второй на контур ГВС подается подогретый до определенной температуры поток. Для регулирования работы прибора используется блок автоматического управления.

Галерея изображений
Фото из

Основная особенность накопительного водонагревателя заключается в том, что он готовит к употреблению и содержит в себе запас горячей воды Водонагреватели накопительной разновидности обрабатывают объем воды, заданный объемом бака, и поддерживают ее температуру Питающиеся от электрической сети накопительные водонагреватели греют воду до 55 — 85° и держат нагрев на достигнутом уровне. Эти действия нуждаются в небольшом количестве электроэнергии Электрический бойлер даже емкостью в 150 л потребляет не более 1,5 кВт электроэнергии Водонагреватели накопительного принципа действия выпускают в вертикальном, горизонтальном, напольном и настенном исполнении Кроме электрических моделей производятся бойлеры, подключаемые к газовым, твердотопливным и жидкотопливным котлам Обе разновидности представляют собой два установленных друг в дружку бака. В электрических агрегатах между баками проложен утеплитель, в подключенных к котлам бойлерах через это пространство проходит нагретый котлом теплоноситель По мере расхода воды из внутреннего бака системы производится ее пополнение из сети холодного водоснабжения и постепенный нагрев до заданных параметров температуры

Характерные отличия накопительного оборудования

Специфика работы накопительных нагревателей

Энергопотребление электрических нагревающих моделей

Средние потребности электрического бойлера

Варианты исполнения накопительных агрегатов

Подключение водонагревателя к котлу

Принцип сохранения полученного при нагреве тепла

Схема работы накопительных агрегатов

Этот комплекс устройств контролирует забор воды, температуру ее нагрева воды, включает и отключает ТЭН по мере необходимости. Также блок управления снабжен модулем автоматического отключения электропитания на случай, если внутри емкости отсутствует вода.

Недопустимо включать нагреватель, если ТЭН не покрыт водой, такая ситуация приведет к скорой поломке прибора.

А о том, как выбрать накопительный водонагреватель и не прогадать с выбором, можно прочесть в этой статье.

Эта схема наглядно демонстрирует принцип работы накопительного водонагревателя, а также общий порядок его подключения к системе водопровода в квартире

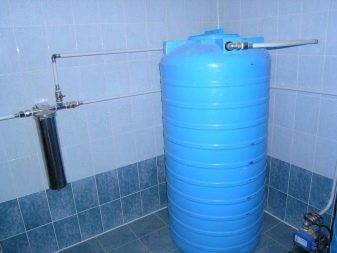

Расположение водяных резервуаров

Месторасположение бака определяет тип водопроводной разводки и оборудования, которое требуется для надежной и беспрерывной работы автономной системы.

Современная накопительная емкость для водоснабжения дома и бани имеет два варианта установки – верхнее и нижнее положение.

Верхнее

Подобная схема предусматривает установку накопительной емкости на максимально допустимой высоте – террасе, втором этаже, чердаке, на кровле или под потолком. Высота расположения пропорциональна силе напора – на каждые 10 метров добавляется по 1 бару давления.

При эксплуатации гидроаккумулятора в зимний период, устройство дополнительно утепляется.

Верхнее расположение обеспечивает лучший забор воды даже без использования насосной станции, а также простую и безопасную эксплуатацию емкости.

Нижнее

Такой способ установки накопительного резервуара предусматривает рациональное использование свободной площади. В этом случае для подачи воды в дом или баню требуется наличие насоса или насосной станции.

При нижнем размещении, при помощи насоса производится нагнетание воды в накопитель, в результате чего образуется особая воздушная прослойка. При достижении определенного уровня воды в резервуаре, воздух с максимальной силой выталкивает ее к заборным точкам.

Зачастую, для достижения оптимального давления при подаче воды, применяется погружной дренажный насос с поплавком, установленный внутри бака.

Если резервуар для воды нижнего размещения планируется использовать в зимний период, тогда он должен быть заглублен в почву на глубину ниже уровня ее промерзания.

Дополнительно предусматривается надежное утепление. При установке летней системы водоснабжения, накопитель может располагаться на глубину до 45 см от верхнего уровня почвы.

Устройство

Для создания автономного водопровода подходят не все трубы, представленные на рынке стройматериалов. Поэтому при их выборе в первую очередь нужно смотреть на маркировку. Водопроводные трубы имеют примерно следующие обозначения – PPR-All-PN20, где

  • «PPR» – аббревиатура, сокращенное название материала изделия, в примере это полипропилен.
  • «All» – внутренний алюминиевый слой, защищающий структуру трубы от деформации.
  • «PN20» – это толщина стенки, по ней определяется максимальное рабочее давление системы, измеряется в МПа.

Выбор диаметра трубы базируется не столько на диаметре резьбового входа на насосе и системе автоматизированного контроля давления, сколько на предполагаемом объеме потребления воды. Для небольших частных домов и коттеджей стандартно используются трубы в 25 мм в диаметре.

При подборе насоса нужно учитывать следующие моменты:

Если используется вода из скважины, применять вибрационный агрегат нельзя, он повредит обсадную трубу и фильтрующий элемент. Уместен только центробежный насос.
Вода из скважины по качеству должна соответствовать требованиям насоса. При скважине «на песок» в воде будут попадаться песчинки, которые быстро приведут к поломке агрегата

В таком варианте важно правильно подобрать фильтр.
Автоматика от сухого хода. Подбирая насос, если выбор пал на модель без встроенной защиты от «сухого хода», необходимо дополнительно приобрести автоматику соответствующего предназначения

В противном случае при отсутствии воды, выполняющей охладительную функцию для мотора, насос перегреется и придет в негодность.

Следующий шаг – бурение скважины. Из-за сложности и высокой трудоемкости этот этап лучше выполнять при помощи специализированной бригады с необходимым буровым оборудованием. В зависимости от глубины залегания воды и специфики почвы применяются различные типы бурения:

  • шнековое;
  • роторное;
  • колонковое.

Скважина бурится до достижения водоносного слоя. Далее процесс продолжается, пока не обнаружится водоупорная порода. После этого в проем вставляется обсадная труба с фильтром на конце. Он должен изготавливаться из нержавеющей стали и иметь мелкую ячейку. Полость между трубой и дном скважины заполняется мелким щебнем. Далее необходимо произвести промывку скважины. Чаще всего эта процедура выполняется посредством ручного насоса или погружного, спущенного в обсадную трубу. Без этого действия чистой воды можно не ждать.

Кессон служит защитой как для скважины, так и для опускаемого в нее оборудования. От его наличия напрямую зависит срок эксплуатации водопровода, а также удобство при обслуживании агрегатов, погруженных в скважину.

Кессон в зависимости от используемого материала может быть следующим:

  • металлический;
  • литой из бетона;
  • выложенный бетонными кольцами с диаметром не менее 1 метра;
  • готовый пластиковый.

Наиболее оптимальными качествами обладает литой кессон, при создании которого может учитываться вся имеющаяся специфика скважины. Пластиковый кессон обладает малой прочностью и нуждается в усилении. Металлический вид подвержен коррозионным процессам. Кольца из бетона не слишком просторны и проведение техобслуживания или ремонтных работ в таком кессоне очень затруднительно. Глубина этого сооружения определяется уровнем промерзания почвы зимой и типом используемого насосного оборудования.

Для наглядности стоит рассмотреть пример. Если глубина промерзания почвы равна 1,2 метра, то глубина расположения трубопроводных магистралей, ведущих в дом, примерно 1,5 метра. При учете того, что расположение оголовка скважины относительно дна кессона от 20 до 30 см, нужно заливать бетон примерно в 100 мм толщиной с подсыпкой щебня около 200 мм. Таким образом, можем вычислить глубину котлована под кессон: 1,5+0,3+0,3=2,1 метра. Если используется насосная станция или автоматика, кессон не может быть менее глубоким, чем 2,4 метра. При его обустройстве стоит помнить, что верхняя часть кессона должна подниматься над уровнем земли минимум на 0,3 метра. Кроме того, необходима система естественной вентиляции, предотвращающая накопление конденсата летом, а изморози зимой.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
