Грязевики для систем отопления: фильтр-грязевик, основные типы и их устройство

Фильтры для систем отопления

Купить фильтры для системы отопления так же важно, как и сделать её правильный план. Данные приспособления позволяют значительно продлить срок службы всех деталей и улучшить качество их работы

К тому же это упреждает возникновение различных аварийных ситуаций.

Какой купить фильтр для системы отопления?

Сейчас на украинском рынке отопительного оборудования представлено большое количество модификаций указанного изделия от различных производителей. Они отличаются качеством исполнения и нюансами в работе (пропускная способность, уникальное инженерное решение улавливателя), но по своему назначению все фильтры для системы отопления можно разделить на основные виды:

• предварительной или грубой очистки;
• тонкой очистки;

Каждый из них имеет свои особенности в работе, но может устанавливаться только после предыдущего в том порядке, в каком они перечислены в списке. Таким образом образуется каскад фильтров для системы отопления, который имеет максимальную очистительную способность. При этом необходимо учитывать, что в системах с антифризом установка фильтра может быть проблематичной, поскольку он повышает плотность жидкости.

Теперь же рассмотрим каждый из вариантов отдельно.

Фильтр для системы отопления грубой очистки

Так же их называют грязевиками. Самые популярные и востребованные. Они задерживают имеющиеся в воде крупные органические и минеральные элементы:

• песок;
• глина;
• известь;
• ржавчина;
• водоросли.

Все эти компоненты в результате своего движения повреждают стенки труб и теплообменных контуров в котле, крыльчатки циркуляционных насосов. Оседая в местах замедления тока теплоносителя, они образуют засоры, способные привести к закупориванию труб, снижению полезной емкости батарей.

Применение фильтра грубой очистки дает возможность избежать всех этих проблем. Он осаждает эти частицы, не позволяя им двигаться дальше. Поэтому фильтр грязевик рекомендуют устанавливать на входе насоса или подпитывающей системы. Здесь его работа будет максимально эффективной. К тому же их рекомендуют размещать в местах соединения двух контуров и подачи обогрева на разные этажи.

Использование фильтра грязевика для отопления повышает его ресурс, улучшая внутренне состояние труб и батарей, поскольку собирает ржавчину, которая может повреждать их поверхность.

Фильтры отопления тонкой очистки

Они содержат в себе специальную мелкопористую мембрану, задерживающую пылевидные частицы размером не менее 5 микрон (значение может разниться в зависимости от компании-производителя). Фильтры тонкой очистки позволяют повысить качество воды, к которой особенно чувствительны некоторые современные котлы, особенно двухконтурные. Так же требуют предварительной фильтрации рабочей жидкости от крупных частиц, которые вмиг забьют мембрану.

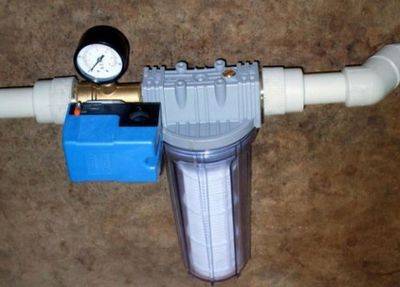

Фильтр колба для отопления

Это название может относится к приборам и грубой, и тонкой очистки. Это наиболее современная и функциональная конструкция, поскольку она имеет большой резервуар для мусора, а сверху выпуклая часть колбы дает возможность устанавливать дополнительное оборудование. Чаще всего в фильтре колбе для отопления располагают манометр для измерения давления или спускной клапан. Он способен удалять из теплоносителя пузырьки воздуха, уменьшая интенсивность окислительных процессов.

Особенно такая конструкция эффективна при наличии самоочистки. Для этого внизу накопительной емкости устанавливают кран с ниппелем, который можно подключить к канализации. Например, у Icma №750.

Где заказать фильтр для системы отопления?

Качественные и надежные изделия представлены в интернет магазине SANMIX. В нашем каталоге фильтров представлены модели для установки на трубы различного размера и скорости течения теплоносителя.

Чтобы приобрести заинтересовавшую вас модель, позвоните по одному из указанных вверху сайта телефонных номеров или оформите обратный звонок. Если появились сомнения, обратитесь к нашим менеджерам, и они помогут сделать выбор!

Грязевики для систем отопления: назначение, виды и правила монтажа

Жесткая грязная вода – враг любой отопительной системы, центральной или автономной. При неблагоприятных условиях засоренный теплоноситель может вывести из строя все оборудование и даже спровоцировать аварийную ситуацию.

Чтобы этого не произошло, нужно защитить отопительную систему посредством установки специальных фильтров – грязевиков

Но перед этим важно разобраться, что это за приспособления

Как они функционируют, какие существуют виды фильтров, от чего зависят их размеры, какие нормы ГОСТ нужно соблюдать при монтаже и как выполняется непосредственно установка грязевиков – обо всем этом говорим далее и знакомимся с устройством разных моделей по фото.

Правила монтажа

Для качественной установки грязевика своими руками нужно знать главные нюансы и правила монтажа

И первое, что необходимо принять во внимание – требования ГОСТ: установка прибора, независимо от того, из какой стали он выполнен, должна осуществляться при температуре не меньше -20 градусов и в системе с рабочим давлением не более 2,5 МПа

Монтаж грязевиков выполняется следующим образом:

1. Определите, к какому трубопроводу будет устанавливаться фильтрующее приспособление – учитывайте, что оно должно находиться перед насосом.
2. Очистите трубопровод от ржавчины, окалины и иных загрязнений.
3. В зависимости от типа соединения грязевика, установите его на трубопровод: с помощью фланцев, резьбы или сварки.
4. Перед и после грязевика установите краны – благодаря им вы сможете обслуживать фильтр без слива теплоносителя из системы.

На этом монтаж завершается. Первое обслуживание грязевика после установки рекомендуется выполнять не позже, чем через полгода. Эта работа не требует больших усилий:

• перекройте краны;
• откройте крышку грязевика и вытащите тот элемент, на котором накапливается грязь;
• промойте элемент, установите его обратно, закройте крышку грязевика и откройте краны.

Как видим, грязевик – обязательный элемент отопительной системы, призванный защищать ее от засорений, тем самым поддерживая бесперебойное функционирование. Правильно подобрав и установив этот простой фильтр, вы увеличите работоспособность отопительного оборудования, продлите срок службы всей системы и даже сможете уменьшить расходы на обогрев своего жилья.

Где устанавливается фильтр и для чего он нужен

Выше уже упоминалось, что фильтр обязательно должен стоять на входе в жилье после вентиля, однако перед счетчиком воды. Его функции очень полезны:

• задерживает крупный мусор;
• не позволяет отходам портить крыльчатку счетчика и забивать его защитные стенки;
• защищает вентили смесителей.

Стоит обратить внимание, что фильтр грубой очистки не препятствует проникновению мелкого песка или ила, а вот окалину, крупные осколки и ржавые отложения точно не пропустит. А уж этих вредных элементов на стенках водопроводных труб всегда хватает

Многие хозяева при монтаже счетчика на воду сразу же устанавливают и фильтр. Так их можно одновременно запломбировать, что позволит избежать накрутки показаний счетчика. Для этого применяются специальные фильтры, заглушка которых имеет проушину. Через нее продевается проволока пломбы, срывать которую будет категорично запрещено лично – потребуется вызов мастера.

Сетка «косого» грязевика, плотно забитая шламом

Сетку следует очистить полимерный щеткой, а затем тщательно промыть сильным напором воды. Проверяется сам стакан «косого» цилиндра – там тоже не должно оставаться отложений. Затем производится обратная сборка с затяжкой пробки. Заодно можно оценить состояние уплотнительной прокладки, так как со временем она может потребовать замены.

Видео: устройство и процесс очистки «косого» фильтра

При приобретении такого фильтра следует проявлять осмотрительность. Все достоинства, упомянутые в таблице, справедливы лишь для качественных латунных изделий (некоторые могут иметь внешнее блестящее никелированное или оксидированное покрытие). К сожалению, на рынке масса дешевых подделок, сделанных из силуминовых сплавов, и гарантировать длительную работу такого фильтра – никто не возьмётся.

Чугунные «косые» магнитные фильтры

Внешне подобные фильтры очень схожи с рассмотренными выше латунными и в целом – проторяют их устройство. Различие же – в материале изготовления: корпус и пробка отлиты из чугуна. Фильтрующий элемент – такая же цилиндрическая сетка из нержавеющей стали. Прокладка между пробкой и корпусом обычно паронитовая.

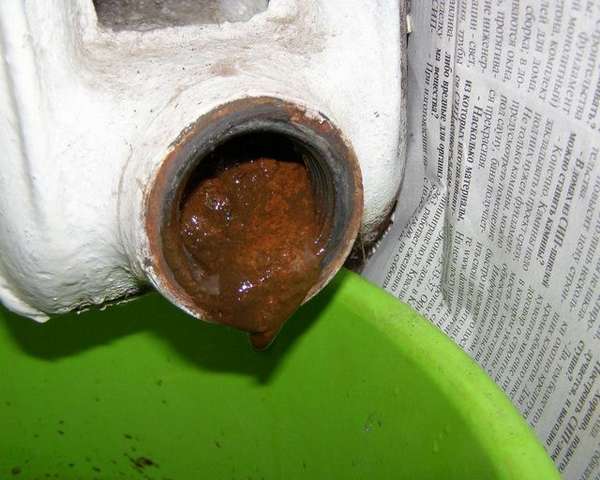

Этапы очистки батарей

Промывать батареи лучше вдвоем-втроем, т. к. они довольно тяжелые

Первая очистка осуществляется горячей водой без применения химических и биосредств. Этот этап позволяет в дальнейшем сэкономить моющие препараты и ускорить их действие.

Радиатор нужно наполнить водой и интенсивно встряхивать, в результате чего грязь отстаёт от стенок и сливается вместе с отработанной жидкостью. Действие надо повторять до тех пор, пока из батареи не будет вытекать чистая вода. Секции радиатора тяжёлые, встряхивать их в одиночку очень непросто, перед проведением работ необходимо заручиться помощью 1–2 человек.

В промытую водой батарею следует залить моющее средство. Чтобы чистящий раствор не вытек, необходимо поставить заглушки на все отверстия секции. В зависимости от выбранного средства, его оставляют часа на 1.5–2, чтобы чистящее вещество успело вступить в реакцию с налётом и растворить его. В это время снаружи необходимо простукивать батарею деревянным молоточком или периодически встряхивать содержимое, чтобы помогать отслоению накипи. Затем нужно открыть заглушки, слить раствор и промыть полость проточной водой. Полоскать следует до тех пор, пока будут выходить частицы размягчённого налёта.

В случаях особенно сильного засора можно разобрать батарею на секции и промывать каждую часть отдельно. Это значительно облегчит процесс.

Вычищенные теплообменники нужно просушить и установить на свои места. Старые деформированные футорки и межсекционные прокладки заменить новыми, прикрепить воздушники или краны Маевского на концах батареи, если они отсутствуют.

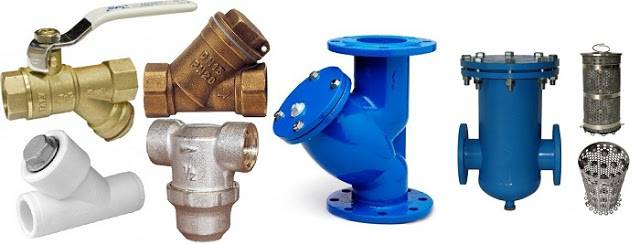

Основные типы фильтров и их устройство

Сегодня разработаны несколько конструкций фильтров грязевиков для системы отопления. Принцип работы у всех схожий – фильтрация жидкого теплоносителя, извлечение твердых нерастворимых вкраплений и аккумуляция их в фильтрующем элементе или отстойнике. В зависимости от типа системы есть фильтры грязевики для промышленных систем, а есть такие, которые применяются на индивидуальных установках отопления, например, в квартирах, или в частных домах.

Классификация по способу монтажа и очистки

Грязевики для систем отопления чаще всего классифицируются по способу монтажа в системе:

• На резьбовом соединении;
• Устанавливаемые при помощи фланцев;
• Устройства, для установки которых необходимы сварные работы;

Новые устройства для пластиковых труб отопления устанавливаются путем пайки, поэтому условно их можно отнести к сварным, хотя уже сегодня их можно называть отдельным видом классификации.

Классификация по степени очистки делит фильтра на фильтры грубой очистки и на фильтры тонкой очистки. Первые, способны улавливать только крупные частицы, а вот фильтры тонкой очистки способны отсеивать частицы в несколько микрон.

Классификация по способу обслуживания

Существует также классификация по способу обслуживания, проще говоря, потому как очищается содержимое фильтрующих элементов:

• Самопромывные;
• Промывные;
• Непромывные;

Первые очищаются путем промывки сетки при открытии клапана на корпусе фильтра. Все содержимое просто через клапан выводится наружу. В промывных фильтрах после снятия крышки или колбы изымается фильтрующий элемент и очищается сначала щеткой а после промывается струей воды. Непромывные требуют полного демонтажа из системы и обслуживания в мастерских или заменой новым грязевиком.

Для конкретной системы отопления важно также как производится очистка теплоносителя. Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле

Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра.

Сетчатые фильтры устанавливаются как на небольших установках, так и на промышленных теплоцентралях. Преимущество этого вида приборов заключается в надежности и простоте конструкции.

Кроме обычного сетчатого фильтра последнее время стали использоваться и сетчатые фильтра с самопромывкой и с дополнительной функцией воздухоотводчика. В корпусе кроме фильтра грубой очистки устанавливается фильтр-сепаратор из мелкоячеистой сети, которая обеспечивает отделение частичек газа и удаляет их в воздухоотводчик. Эффективность работы этого типа устройства во многом зависит от давления в магистрали – чем выше давление, тем эффективнее процесс очистки и дегазации теплоносителя.

Магнитные фильтры по конструкции схожи с сетчатыми, с той лишь разницей, что вокруг сетки в корпусе установлены магниты, которые притягивают металлические частицы и ржавчину.

Еще один тип устройств, обеспечивает очистку теплоносителя, используя силу гравитации. Корпус фильтра представляет собой емкость большого диаметра, в которой на разной высоте установлены патрубки для ввода и вывода теплоносителя. Попадая в фильтр-отстойник большого диаметра, жидкость меняет направление движения, из-за чего образуются многочисленные потоки и завихрения. Тяжелые частицы при этом отрываются и оседают на дно фильтра. Такие установки чаще всего используются на промышленных котельных и теплоцентралях.

Грязевики для систем отопления. Фильтр-грязевик для отопления – выбор, установка и обслуживание

Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?

Откуда грязь в отоплении, почему нет движения жидкости

Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.

Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.

Какие фильтры применяются в системах отопления для дома

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.

Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.

Варианты конструкций грубой очистки системы отопления

Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

Из полипропилена – вваривается, и на этом точка…

С дополнительным магнитным улавливателем в отстойнике.

С промывочным краном.

На фланцах, при диаметре труб более 2 дюймов.

Корпус из чугуна, может быть и прозрачным…

Как обслуживается грязевой фильтр

Если система перестала работать нормально, нужно осмотреть грязевой фильтр —  окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.

Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

Главное правило установки грязевика

Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.

Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.

Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.

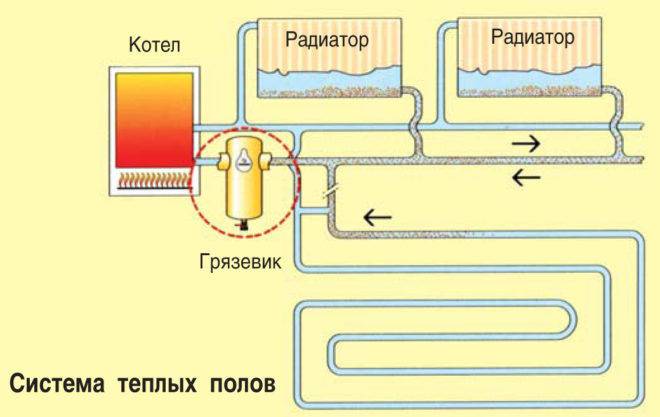

Как устанавливается очистной фильтр в систему отопления, схема

Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.

С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.

Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.

Особенности

Грязевик – это прибор для фильтрации и очистки воды внутри систем отопления. Такой фильтр предупреждает образование отложений на внутренних стенках, он отсеивает посторонние предметы в трубопроводе. Такое устройство имеет ряд модификаций, каждая из которых имеет свои характерные отличия. Они подчиняются нормативам ГОСТ, их выбирают с учетом диаметра сечения труб. В целом назначением устройств является очищение теплоносителя перед его поступлением в саму систему.

Работают устройства по принципу дуршлага: вода через патрубок поступает внутрь грязевика, на дне которого оседают взвеси. Очищенная жидкость продолжает движение через выходной патрубок и поступает в отопительную систему. Меняя направление водотока в водопроводе, грязевик делит воду на чистую жидкость и грязь, которая оседает в специальной емкости фильтра.

Данное устройство функционально, с его помощью можно выполнить следующее:

• увеличить КПД отопительной системы;
• выровнять тепловую отдачу батарей;
• продлить срок службы каждого элемента системы отопления;
• снизить расходы на отопление жилища;
• уменьшить риск аварийной ситуации и образования течей;
• исключить необходимость ручной промывки системы.

Такие изделия защищают основные узлы системы от грязи и засора рабочих каналов. Они избавляют от зарастания грязью каналы труб, краны, воздушные клапаны, патрубки расширительных бачков. Это обеспечивает увеличение качественного прогрева теплоносителя в несколько раз. При штатной работе состояние воды будет приемлемым для циркуляции в системе без отложения извести и щелочных солей. Подача тепла внутри труб будет правильной, без перерасхода энергии.

Грязевик является инструментом улучшения работы системы, узлом для расширения трубопроводной системы с изменением направления водотока. Обычно около него устанавливают манометры, указывающие на степень гидравлического сопротивления. Их устанавливают с двух сторон фильтра. Отличительной чертой установки является тот факт, что отстойник должен иметь направление в сторону потока теплоносителя. Для удобства монтажа производители на корпусе делают стрелку, указывающую направление движения.

Со временем крупный мусор и грязь, накапливаемую в отстойнике, и его нужно будет убирать. Для обслуживания грязевика предварительно перекрывают систему, затем откручивают гайку, расположенную внизу на корпусе. После этого вынимают специальный стакан со взвесями. Емкость опустошают, затем ставят на место и прикручивают гайку. Расположение отстойника определяет частоту его очищения. Например, если покупатель купит изделие с вертикальным расположением стакана, очищать его придется чаще.

Принцип работы грязевика предельно прост. Этот процесс цикличный и повторяется многократно. Однако выбор изделия невозможен, если не иметь хотя бы поверхностное представление об особенностях его разновидностей. Ведь не каждый тип устройства подойдет в конкретном случае. И дело даже не в цене, а в разных очистительных возможностях отдельных модификаций.

Принцип работы грязевика

Вода под давлением, подаваемая из городской сети, на вход в тепловой пункт, или иному потребителю, через входной патрубок грязевика, попадает в его внутреннюю полость. В результате этого, поток резко теряет свою скорость движения, как следствие, тяжелые частицы осаждаются на дне.

Затем под напором, вода, проходит через сетчатый фильтр, установленный на выходном патрубке. Сетчатый фильтр, изготавливается из нержавеющей стали. На этой стадии очистки, в фильтре задерживаются посторонние частицы размером до 300 мкм.

Степень очистки воды, после прохождения составляет до 90%.

Конструктивно, грязевики могут быть исполнены в нескольких видах:

• горизонтальный,

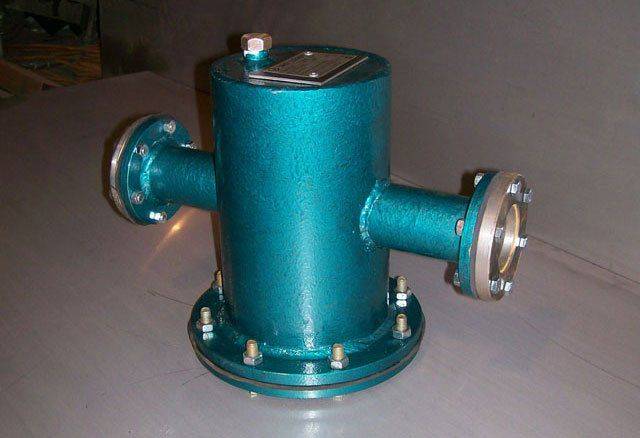

• вертикальный
• и Y-образный.

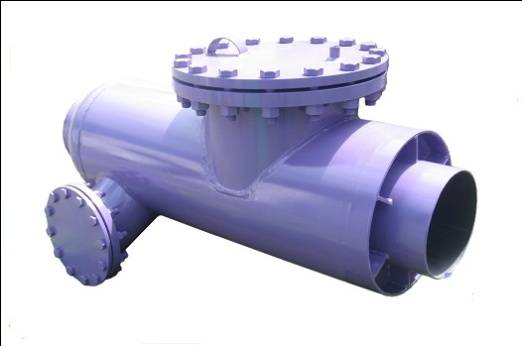

Рисунок 1. Горизонтальный грязевик

Рисунок 2. Вертикальный грязевик. В разрезе виден фильтрующий элемент.

Грязевики, устанавливаются на входах в тепловые пункты, как центральные, так и индивидуальные. Грязевики могут эксплуатироваться при давлении 2,4 – 6 МПа, и температуре до 150С. Срок службы, при надлежащем уходе 10 лет.

Применение такого фильтра требует постоянного слежения за уровнем гидравлического сопротивления на грязевике. Если его показатель отличается от требований технической документации на грязевик, то необходимо ставить его на обслуживание.

Корпуса грязевиков могут оснащаться съемными днищами, иметь боковые люки, это все необходимо для обеспечения доступа в емкость, где скапливается отфильтрованный мусор.

Кроме этого, грязевики, оснащаются приспособлениями для стравливания воздуха и слива воды.

По типу присоединения, грязевики разделяют на

• фланцевые
• и приварные.

Грязевики, относятся к тому виду трубопроводной арматуры, которая может не регистрироваться в надзорных органах России.

При эксплуатации грязевиков следует пользоваться требованиями «Правил безопасной эксплуатации трубопроводов пара и горячей воды».

Но на самом деле, описанные модели механических фильтров – грязевики, постепенно отходят в прошлое, на смену им приходят Y-образные фильтры. Более компактные, имеющие возможность работать при более высоких параметрах давления и температуры Pn 160, T-550°C. Все это обусловливает более широкое их применение. В этих фильтрах, так же кроме сетки, устанавливается и магнитный уловитель, для отбора из потока воды металлических вкраплений.

Как пример современного фильтра механической очистки можно привести – фильтр сетчатый ARI-STRAINER, во фланцевом исполнении, в корпусе отлитого из серого чугуна, для работы в среде с давлением Pn16.

Этот фильтр предназначен для очистки воды, или иных жидкостей, в трубопроводе от посторонних включений. Для расширения функций фильтра, могут применяться сетки с более мелким диаметром отверстий.

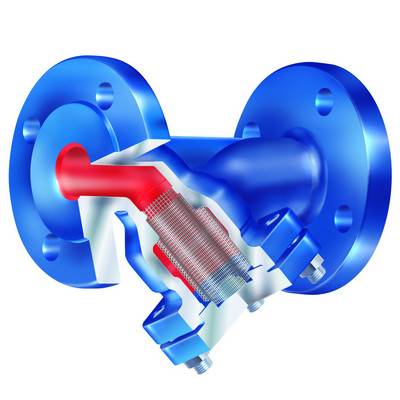

Рисунок 3. Y-образный фильтр

Устройство латунного «косого» фильтра-грязевика

Литой латунный корпус (поз. 1) представляет собой монолитное сопряжение двух цилиндров, прямого и наклонного (поз. 3). С обеих сторон прямого цилиндра имеются резьбовые муфты для монтажа фильтра (поз. 2). «Косой» цилиндр заканчивается латунной пробкой (поз. 4) с шестигранником под ключ. Межу пробкой и корпусом размещена уплотнительная прокладка, обычно – тефлоновая (поз. 5). В самой наклонной части размещен фильтрующий элемент – сетка из нержавеющей стали (поз. 6) с ячейками определенного размера.

На корпусе обязательно указывается стрелкой правильное направление потока фильтрующейся жидкости. Скошенная часть всегда смотрит вперед по направлению потока.

В таблицах ниже представлены основные эксплуатационные и монтажные параметры латунных «косых» фильтров:

Основные эксплуатационные характеристики латунных «косых» фильтров:

Параметры изделия	Диаметр трубопровода
	G ½	G ¾	G 1	G 1¼	G 1½	G 2
Номинальное давление в системе, бар	20	20	20	16	16	16
Опрессовочное давление, бар	30	30	30	24	24	24
Размер ячейки сетки, мкм	500	500	500	800	800	1000
Дистанция между центрами ячеек сетки, мм	1,1	1,1	1,1	1,4	1,4	1,6
Плотность ячеек сетки на 1 см², шт	156	156	156	83	83	59
Предельно допустимая температура теплоносителя, °С	+150
Степень транспарентности («прозрачности») фильтра, %	39	39	39	53	53	59
Общая площадь поверхности фильтрации при чистой сетке, см²	17,9	32,6	44,8	55,7	77,1	111,0
Средняя пропускная способность устройства при чистом фильтрующем элементе, м³/час	3,15	5,0	9,9	15,5	24,0	28,5
Номинальный проток теплоносителя при чистом фильтре, м³/час	1,41	2,24	4,43	6,93	10,7	12,7
Средний срок службы фильтра	до 30 лет

Монтажные характеристики фильтров:

Условный проход, Ду, мм	Диаметр трубной резьбы	Строительные размеры	Масса в пустом состоянии, кг
		высота Н, мм	длина L, мм
15	G ½	40.5	51	0.132
20	G ¾	47.5	63.5	0.213
25	G 1	53	68	0.285
32	G 1¼	65	91.5	0.573
40	G 1½	73	102.5	0.750
50	G 2	88	126	1.160

Монтаж таких фильтров не составляет особого труда для тех, кто знаком с азами сантехнических приемов. Обычно перед фильтром устанавливается отсечной кран – он позволяет перекрыть подачу теплоносителя для проведения профилактических работ по очистке устройства от скопившейся грязи

Но основное, что важно учитывать – это правильную ориентацию фильтра в пространстве:

Правильная установка	Неправильная установка
	Правильная установка на горизонтальном участке. Скошенный цилиндр располагается внизу.		Довольно часто горе-«мастера» монтируют фильтр пробкой вверх – видимо, из тех соображений, что так легче добраться к ней при обслуживании. Однако, такое размещение приводит к очень быстрому зарастанию грязью прохода в фильтрующую камеру, снижению пропускной способности устройства
	Правильная установка на вертикальном участке. Ток теплоносителя организован сверху вниз.		Подобное расположение на вертикальном участке с токов теплоносителя вверх не позволяет отфильтрованному шламу концентрироваться в камере очистки для проведения профилактики. Очистительные возможности устройства резко снижаются, а грязь может собираться на стенках труб или на запорной арматуре.

Монтаж фильтра, как правило, производят на трубе обратки перед циркуляционным насосом или котлом, если насос конструктивно является частью котла. Таким образом, из теплоносителя, описавшего полный цикл циркуляции, удаляются все возможные загрязнения, собранные по контуру отопления.

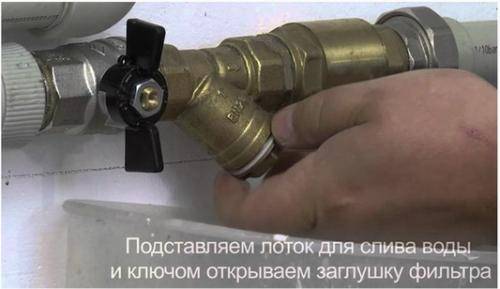

Регулярная прочистка «косого» фильтра особой сложности не представляет. Необходимо просто перекрыть краны подачи теплоносителя с обеих сторон (если за фильтром по ходу течения жидкости установлен обратный клапан, то перекрывать можно только со стороны входа). Затем снизу поставляется емкость для сбора вытекающей жидкости и скопившегося шлама. Гаечным ключом выкручивается пробка, вынимается сетка.
