Расчет отопления в частном доме: что учесть, особенности, калькулятор

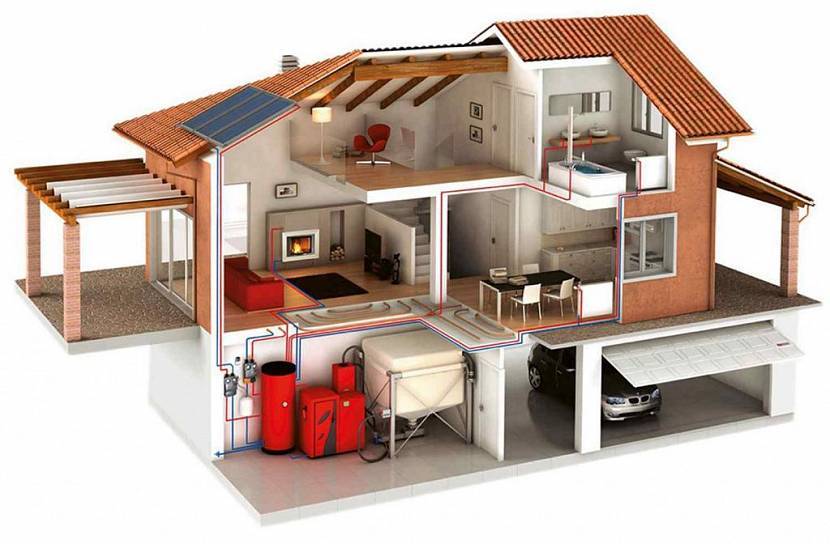

Расчет мощности отопительных приборов

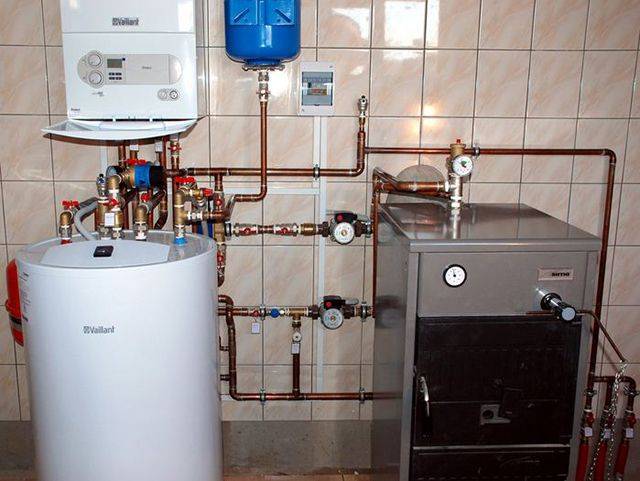

Перед тем как рассчитать мощность отопительного котла, следует определить, какой его тип будет использоваться. У отопительных котлов разный КПД и от этого выбора будет зависеть не только уровень теплоотдачи, но и финансовая составляющая последующей эксплуатации при выборе топлива:

• Электрокотлы,
• Газовые котлы,
• Котлы на твердом топливе,
• Котлы на жидком топливе,
• Комбинированный котел электричество/твердое топливо.

Когда сделан выбор типа котла, необходимо определиться с его пропускной способностью. Именно от этого будет зависеть функционирование всей системы. Вычисление мощности водонагревательного котла производят, учитывая количество теплоэнергии, требующегося на м3. Калькулятор может помочь посчитать объем отапливаемых комнат:

• спальня: 9 м2 3 м = 27 м3,
• спальня: 12 м2 3 м = 36 м3,
• спальня: 15 м2 3 м = 45 м3,
• гостиная: 25 м2 3 м = 75 м3,
• коридор: 6 м2 3 м = 18 м3,
• кухня: 12 м2 3 м = 36 м3,
• санузел: 8 м2 3 м = 24 м3.

При расчете учитываются все помещения дома, даже если в них не планируется ставить радиаторыИсточник stroikairemont.com

Далее суммируются результаты, и получается общий объем дома – 261 м3. При подсчетах обязательно учитываются комнаты и переходы, в которых не планируется ставить приборы обогрева, например, коридор, кладовая, или прихожая. Это делается, чтобы тепла от установленных в доме радиаторов, хватило на отопление всего дома.

Возьмем произвольный показатель для региона в 50 Вт/м3 и площадь дома 261 м3, которую планируется обогревать. Формула расчета мощности: 50 Вт 261 м3 = 13050 Вт. Результат умножается на коэффициент 1,2 и вычисляется мощность котла – 15,6 кВт. Коэффициент позволяет добавить 20% резервной мощности котлу. Она даст возможность котлу работать в сберегательном режиме, избегая особых перегрузок.

Дополнительные датчики температуры помогут контролировать процессИсточник dopebi.ru.net

Поправка коэффициента на климатические условия регионов меняется от 0,7 в южных регионах России, до 2,0 в северных регионах. Коэффициент 1,2 применяют в центральной части России.

Вот еще одна формула, которой пользуются онлайн-калькуляторы:

Чтобы получить предварительный результат требуемой мощности котла, можно площадь комнаты умножить на климатический коэффициент и, полученный результат, разделить на 10.

Пример формулы расчета мощности отопительного котла для дома площадью 120 м2 в северном регионе России:

Nk=120*2,0/10=24 кВт

Расширительный бак

И в этом случае есть две методики расчета — простая и точная.

Простая схема

Простой расчет прост донельзя: объем расширительного бака берется равным 1/10 объема теплоносителя в контуре.

Откуда взять значение объема теплоносителя?

Вот пара простейших решений:

1. Заполните контур водой, стравите воздух, а потом слейте всю воду через сбросник в любую мерную посуду.
2. Кроме того, грубо объем сбалансированной системы можно вычислить из расчета 15 литров теплоносителя на киловатт мощности котла. Так, в случае котла мощностью 45 КВт в системе будет примерно 45*15=675 литров теплоносителя.

Стало быть, в этом случае разумным минимумом будет расширительный бак для системы отопления в 80 литров (с округлением в большую сторону до стандартного значения).

Стандартные объемы расширительных бачков.

Точная схема

Более точно можно своими руками рассчитать объем расширительного бака по формуле V = (Vt х E)/D, в которой:

• V — искомое значение в литрах.
• Vt — полный объем теплоносителя.
• E — коэффициент расширения теплоносителя.
• D — коэффициент эффективности расширительного бака.

Коэффициент расширения воды и бедных водно-гликолевых смесей можно взять по следующей таблице (при нагреве с исходной температуры в +10 С):

А вот коэффициенты для теплоносителей с большим содержанием гликоля.

Коэффициент эффективности бачка можно рассчитать по формуле D = (Pv — Ps) / (Pv + 1), в которой:

Pv — максимальное давление в контуре (давление срабатывания предохранительного клапана).

Подсказка: обычно оно берется равным 2,5 кгс/см2.

Ps- статическое давление контура (оно же — давление зарядки бака). Оно рассчитывается как 1/10 часть перепада в метрах между уровнем расположения бака и верхней точкой контура (избыточное давление в 1 кгс/см2 поднимает водяной столб на 10 метров). Давление, равное Ps, создается в воздушной камере бака перед заполнением системы.

Давайте в качестве примера подсчитаем требования к бачку для следующих условий:

• Перепад высоты между баком и верхней точкой контура равен 5 метрам.
• Мощность отопительного котла в доме равна 36 КВт.
• Максимальный нагрев воды равен 80 градусам (с 10 до 90С).

1. Коэффициент эффективности бака будет равным (2,5-0,5)/(2,5+1)=0,57.

Вместо расчета коэффициент можно взять из таблицы.

1. Объем теплоносителя из расчета 15 литров на киловатт равен 15*36=540 литров.
2. Коэффициент расширения воды при нагреве на 80 градусов равен 3,58%, или 0,0358.
3. Таким образом, минимальный объем бака равен (540*0,0358)/0,57=34 литра.

Трубопроводы отопительной системы

Для монтажа схема отопление дома может использовать такие типы трубопроводов:

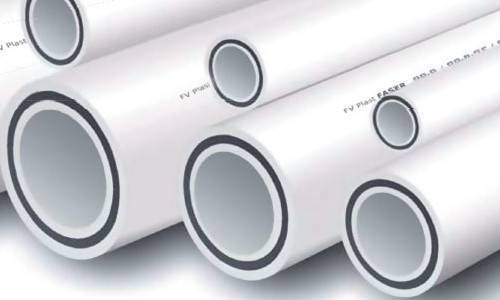

• Трубопроводы из полиэтилена, полипропилена или металлопластика;

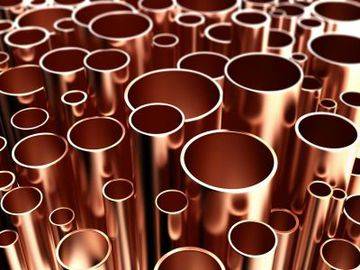

• Трубопроводы из меди;
• Трубопроводы из стали.

Полиэтиленовые трубы	Полипропиленовые трубы
Медные трубы	Стальные трубы

Все из этих трубопроводов обладают как своими преимуществами, так и недостатками. Полимерные трубы более простые в монтаже и надежно защищены от воздействия коррозии. Медные трубы более устойчивые к высоким температурам и способны выдержать высокое давление. Стальные трубы выделяются таким недостатком, как потребность в проведении некоторых сварочных процессов. Программа расчета отопления частного дома должна учитывать абсолютно все детали, включая и это.

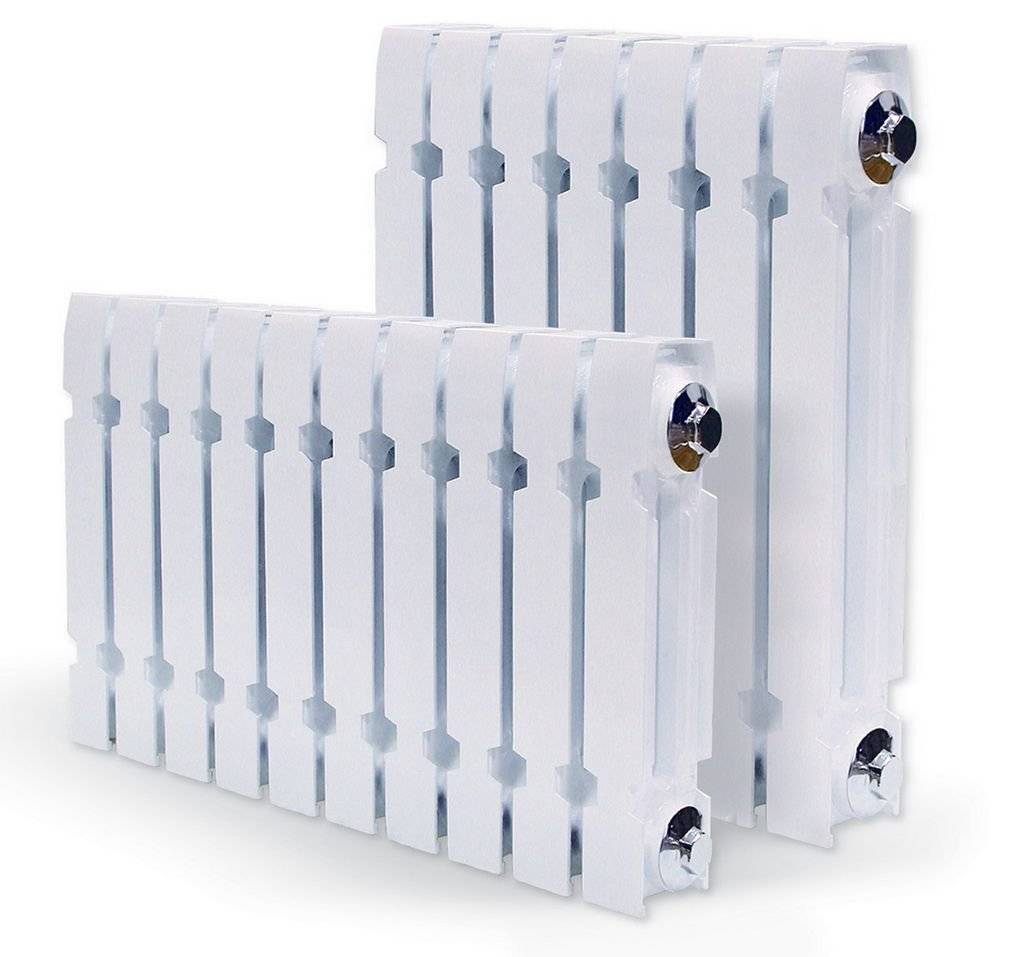

Выбор радиаторов отопления

Традиционно мощность отопительного радиатора рекомендовано выбирать по площади отапливаемой комнаты, причем с 15-20% завышением мощностных потребностей на всякий случай.

На примере рассмотрим, насколько корректна методика выбора радиатора «10 м2 площади – 1,2 кВт».

Тепловая мощность радиаторов зависит от способа их подключения, что необходимо учитывать при проведении расчетов системы отопления

Исходные данные: угловая комната на первом уровне двухэтажного дома ИЖС; внешняя стена из двухрядной кладки керамического кирпича; ширина комнаты 3 м, длина 4 м, высота потолка 3 м.

По упрощенной схеме выбора предлагается рассчитать площадь помещения, считаем:

3 (ширина) · 4 (длина) = 12 м2

Т.е. необходимая мощность радиатора отопления с 20% надбавкой получается 14,4 кВт. А теперь посчитаем мощностные параметры отопительного радиатора на основании теплопотерь комнаты.

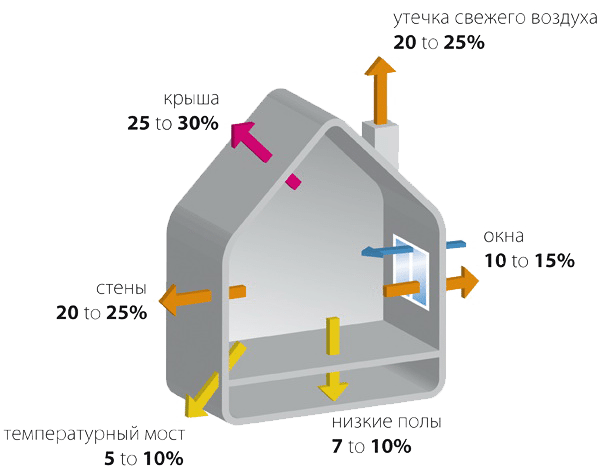

Фактически площадь комнаты влияет на потери тепловой энергии меньше, чем площадь ее стен, выходящих одной стороной наружу здания (фасадных).

Поэтому считать будем именно площадь «уличных» стен, имеющихся в комнате:

3 (ширина) · 3 (высота) + 4 (длина) · 3 (высота) = 21 м2

Зная площадь стен, передающих тепло «на улицу», рассчитаем теплопотери при разнице комнатной и уличной температуры в 30о (в доме +18 оС, снаружи -12 оС), причем сразу в киловатт-часах:

0,91 · 21 · 30 : 1000 = 0,57 кВт,

Где: 0,91 – сопротивление теплопередачи м2 комнатных стен, выходящих «на улицу»; 21 – площадь «уличных» стен; 30 – разница температур внутри и снаружи дома; 1000 – число ватт в киловатте.

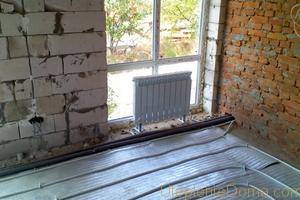

Согласно строительным стандартам приборы отопления располагают в местах максимальных теплопотерь. Например, радиаторы устанавливаются под оконными проемами, тепловые пушки – над входом в дом. В угловых комнатах батареи устанавливаются на глухие стены, подверженные максимальному воздействию ветров

Выходит, что для компенсации потерь тепла через фасадные стены данной конструкции, при 30о разнице температур в доме и на улице достаточно отопления мощностью 0,57 кВт·ч. Увеличим необходимую мощность на 20, даже на 30% – получаем 0,74 кВт·ч.

Таким образом, реальные мощностные потребности отопления могут быть значительно ниже, чем торговая схема «1,2 кВт на квадратный метр площади помещения».

Причем корректное вычисление необходимых мощностей отопительных радиаторов позволит сократить объем теплоносителя в системе отопления, что уменьшит нагрузку на котел и расходы на топливо.

Тепловая мощность

Грубо оценить потребность дома в тепле можно двумя способами:

Расчет по площади

Эта методика предельно проста и основана на СНиП полувековой давности: на 10 квадратных метров площади берется один киловатт тепловой мощности. Таким образом, дом общей площадью 100 м2 можно обогреть 10-киловаттным котлом.

Схема хороша тем, что не требует лезть в дебри и высчитывать тепловое сопротивление ограждающих конструкций. Но, как любая упрощенная схема расчетов, она дает весьма приблизительный результат.

Быстро, просто и… неточно.

• Котел прогревает весь объем воздуха в помещении, который зависит не только от площади дома, но и от высоты потолков. А этот параметр в частном домостроении может варьироваться в широчайших пределах.
• Окна и двери теряют гораздо больше тепла на единицу площади, чем стены. Хотя бы потому, что куда более прозрачны для инфракрасного излучения.
• Климатическая зона тоже очень сильно влияет на потери тепла через ограждающие конструкции. Увеличение дельты температур между помещением и улицей вдвое потянет за собой двукратное увеличение затрат на отопление.

Расчет по объему с региональными коэффициентами

Именно в силу перечисленных причин лучше использовать ненамного более сложную, но дающую куда более точный результат схему расчетов.

1. За базовое значение принимаются 60 ватт тепла на кубометр объема отапливаемого помещения.
2. На каждое окно в наружной стене к расчетной тепловой мощности добавляется 100 ватт, на каждую дверь — 200.
3. Полученный результат умножается на региональный коэффициент:

Крым, Ялта, декабрь. Расходы на отопление здесь невелики.

Давайте в качестве примера возьмем тот самый дом площадью в 100 квадратных метров.

Однако в этот раз мы оговорим ряд дополнительных условий:

• Высота его потолков — 3,5 метра.
• Дом имеет 10 окон и 2 двери в наружных стенах.
• Он расположен в городе Верхоянске (средняя температура января 45,4 С, абсолютный минимум — 67,6 С).

Итак, выполним расчет отопления частного дома для этих условий.

1. Внутренний объем отапливаемого помещения равен 100*3,5=350 м3.
2. Базовое значение тепловой мощности будет равным 350*60=21000 Вт.
3. Окна и двери усугубляют ситуацию: 21000+(100*10)+(200*2)=22400 ватт.
4. Наконец, освежающий климат Верхоянска заставит нас увеличить и без того большую тепловую мощность отопления еще вдвое: 22400*2=44800 ватт.

Зима в Верхоянске.

Как несложно заметить, разница с результатом, полученным по первой методике — больше четырехкратной.

Ответ

Расчет литража в системе отопления очень важное мероприятие от которого зависит дальнейшие расчеты по отоплению

Приведем некоторые данные:

Литраж теплоносителя в радиаторе:

алюминиевый радиатор — 1 секция — 0,450 литра

ø15 (G ½») — 0,177 литра

ø20 (G ¾») — 0,310 литра

ø25 (G 1,0″) — 0,490 литра

ø32 (G 1¼») — 0,800 литра

ø40 (G 1½») — 1,250 литра

ø50 (G 2,0″) — 1,960 литра

Расчитывается объема теплоносителя в системе по формуле :

V=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

Примерный расчет максимального объема теплоносителя в системе необходим для того, чтобы тепловой мощности котла хватило для прогрева теплоносителя. В случае превышения объема теплоносителя, также как и превышения максимального объема отапливаемого помещения (условно норму возьмем 100 Вт на квадратный метр отапливаемой мощности), отопительный котел может не достичь граничной температуры носителя, что приведет к его непрерывной работе и повышенного износа и к значительному перерасходу топлива.

Оценить максимальный объем теплоносителя в системе для отопительных котлов системы АОГВ можно умножив его тепловую мощность (кВт) на коэфициент, численно равный 13,5 (литр/кВт).

Vmax=Qmax*13,5 (л)

Итак, для стандартных котлов типа АОГВ предельный объем теплоносителя в системе:

АОГВ 7 — 7*13,5=до 100 л

АОГВ 10 -10*13,5 =до 140 л

АОГВ 12 — 12*13,2=до160 л итд.

Пример перевода тепловой мощности

1 Кал/Час = 0,864 * 1 Вт/Час

Наибольшее распространение получили системы отопления с применением жидкостного теплоносителя. Эти комплексные системы включают в себя целый ряд оборудования: насосные станции, котельные, теплообменники и т.д. Стабильная работа оборудования зависит не только от его технического состояния, но и от типа и качества самого теплоносителя.

В большинстве случаев для обогрева загородных домов, дач, гаражей и других объектов заполнение системы отопления производили водой. Помимо неоспоримой пользы это приносило ряд неудобств, к тому же со временем выявлялись существенные недостатки. Небольшой объем теплоносителя в системе отопления котельных позволил найти ей достойную альтернативу.

Расход электрической энергии. Как его определить?

Нам потребуется некоторое количество расчётов, чтобы достичь необходимого результата.

Кроме того, расчёт требует учёта целого ряда параметров:

• Среднесуточная длительность работы при максимальной нагрузке;
• Режим проживания;
• КПД и производительность;
• Расчёт времени работы в отопительном сезоне;
• Объём теплоносителя в контуре отопления;
• Размер бака у прибора отопления;
• Расчёт площади нагрева;
• Напряжение устройства для отопления;
• Расчёт сечение кабеля питания;
• Расчёт объёма обогреваемых помещений;
• Количество контуров в оборудовании.

Расчёт предполагает использование усреднённых значений. Требуется введение нескольких поправок на такие факторы, как тип используемой теплоизоляции, теплопроводность стен, температурные показатели и так далее. Мощность это тоже должна учитывать.

Электрический котёл отопления требует использования специального кабеля. Главным фактором при его выборе становится мощность. Здесь есть простая эмпирическая зависимость, понять которую не составит труда: не меньше мощности отопления, выраженной в кВт, должна быть площадь сечения кабеля в мм2 для однофазного электрического котла. Расчёт благодаря этому становится более простым. Необходимо согласовывать свои действия с инстанциями, осуществляющими контроль использования ресурсов, если показатель для котла находится на уровне 10 кВт и больше.

Рис. 2 Устройство изнутри

Как рассчитать расходы на отопление дома котлом

Для подсчета необходимой производительности оборудования и расходов, нужно понимать, какой климат, площадь, объем жилого помещения, степень утепления и количество тепловых потерь

Применяя для этого турбинные аппараты, необходимо также принимать во внимание число энергии, которое тратится на нагревание воздуха. Для определения производительности и расходов котла, вначале необходимо подсчитать тепловые потери. Сделать это сложно, поскольку нужно учитывать большое число составляющих, в частности материалы возведения стен с перекрытиями, кровлей и тому подобное

Также следует понимать тип отопительной разводки, наличие теплого пола и бытовой техники, которая выделяет тепло

Сделать это сложно, поскольку нужно учитывать большое число составляющих, в частности материалы возведения стен с перекрытиями, кровлей и тому подобное. Также следует понимать тип отопительной разводки, наличие теплого пола и бытовой техники, которая выделяет тепло.

Для точного подсчета потерь тепла и расходов на отопление профессионалами используются тепловизоры. Затем они вычисляют необходимый показатель по сложным формулам. Естественно, что рядовой пользователь не будет разбираться в том, какие нюансы тепловой техники. Для них есть доступные методики, которые позволяют быстрым и оптимальным способом делать расчеты оптимальной производительности оборудования.

Самым доступным способом является использование универсальной формулы, где 10 квадратных метров равно 1 киловатту. В соответствии с ценовой политикой региона, стоимость 1 кубометра газа днем стоит около 4 рублей, а ночью 3 рублей. В итоге на отопительный сезон придется потратиться 6300 рублей на 10 квадратных метров.

Узнать количество оптимальной производительности нагревателя можно с помощью удобного калькулятора. Чтобы все правильно посчитать и получить итоговый результат, потребуется введение общей площади обогрева. Далее нужно заполнение информации о том, какой тип остекления, уровень теплоизоляции стен с полом и потолками используется. Из дополнительных параметров учитывают также высоту расположения потолка в помещении, введение сведений о количестве стен, которые взаимодействуют с улицей. Учитывают также тот факт, сколько этажей в здании и имеются ли сооружения поверх него. Только после этого можно узнать актуальные цены на 1 кубометр и все подсчитать.

Расчет по площади

Наиболее распространенной и простой методикой является способ расчета мощности приборов, требуемой для обогрева, по площади обогреваемого помещения. Согласно усредненной норме, на отопление 1 кв. метр площади требуется 100 Вт тепловой мощности. В качестве примера рассмотрим комнату, имеющую площадь 15 кв. метров. Согласно данному методу, для ее обогрева потребуется 1500 Вт тепловой энергии.

При использовании данной методики нужно учесть несколько важных моментов:

• норма в 100 Вт на 1 кв. метр площади относится к средней климатической полосе, в южных регионах для обогрева 1 кв. метра помещения требуется меньшая мощность – от 60 до 90 Вт;
• для областей с суровым климатом и очень холодной зимой на обогрев 1 кв. метра требуется от 150 до 200 Вт;
• метод подходит для помещений со стандартной высотой потолков, не превышающей 3 метра;
• способ не учитывает потери тепла, которые будут зависеть от расположения квартиры, количества окон, качества утепления, материала стен.

Классификация по месту установки

По принципу установки котлы, обслуживающие два коммуникационных контура, бывают напольными, настенными и парапетными. У каждого из вариантов есть свои особые характеристики.

Ориентируясь на них, клиент может выбрать наиболее подходящий для себя способ монтажа, при котором оборудование будет располагаться удобно, не «съест» полезную площадь и не доставит проблем в процессе эксплуатации.

Котлы напольного типа

Напольные агрегаты представляют собой устройства высокой мощности, способные обогреть и обеспечить горячей водой не только стандартную квартиру или жилой дом, но и крупногабаритное производственное помещение, общественное здание или сооружение.

Если двухконтурный котел планируется использовать не только для обогрева и поставок бытовой горячей воды, но и для подпитки теплых водяных полов, базовый агрегат оснащается дополнительным контуром

Из-за больших размеров и солидного веса (до 100 кг у некоторых моделей) напольные газовые котлы не ставят в кухне, а размещают в отдельном помещении непосредственно на фундаменте или на полу.

Особенности настенного оборудования

Навесной прибор – это прогрессивный вид бытового греющего оборудования. Благодаря компактности размеров установка газовой колонки может производится на кухне или в других малогабаритных помещениях. Сочетается с интерьерным решением любого типа и органично вписывается в общий дизайн.

Двухконтурный навесной котел можно расположить не только на кухне, но и в кладовке. Он займет минимум места и не будет мешать ни мебели, ни другой бытовой технике

Несмотря на небольшие размеры, настенный котел обладает таким же функционалом, как и напольное устройство, но имеет меньшую мощность. Состоит из горелки, расширительного бачка, насоса для принудительного движения теплоносителя, манометра и автоматических датчиков, дающих возможность использовать топливный ресурс с максимальной эффективностью.

Все коммуникационные элементы «прячутся» под красивым, современным корпусом и не портят внешнего вида изделия.

Поступление газа на горелку контролирует встроенная система безопасности. В случае неожиданного прекращения подачи ресурса происходит полное прекращение функционирования агрегата. Когда топливо снова начинает поступать, автоматика самостоятельно активирует оборудование и котел продолжает работу в стандартном режиме

Автоматический узел управления позволяет задавать прибору любые, максимально подходящие для пользователя параметры работы. Есть возможность установить собственный температурный режим для разного времени суток, таким способом обеспечив экономичный расход топливного ресурса.

Нюансы парапетных устройств

Парапетный котел представляет собой нечто среднее между напольным и настенным агрегатом. Имеет закрытую камеру сгорания и не создает вредных выбросов. Не требует обустройства дополнительного дымохода. Отвод продуктов сгорания осуществляется через коаксиальный дымоход, проложенный в наружной стене.

Котел парапетного типа – это оптимальный вариант греющего оборудования для малогабаритных помещений со слабой вентиляционной системой. Прибор сконструирован так, что в процессе эксплуатации не выделяет продуктов горения в атмосферу комнаты, в которой установлен

Устройство в основном используют для обеспечения горячей водой и полноценным отоплением небольших домов и квартир в многоэтажках, где нет возможности смонтировать классический вертикальный дымоход. Базовая мощность колеблется в промежутке от 7 до 15 кВт, но, несмотря на такие невысокие показатели, агрегат успешно справляется с поставленными задачами.

Главное достоинств парапетного оборудования – возможность подключить отопительные и водоподающие коммуникации к центральной газовой системе и трубопроводам с любой удобной для пользователя стороны.

Примеры подсчётов. Самые простые способы

КПД, близкому к 100 процентам, может похвастаться только электрический котёл отопления. На протяжении всего срока эксплуатации прибора этот показатель останется стабильным, цифры это подтверждают. Уровень может меняться, но разница останется небольшой, всё зависит от конкретных условий.

Около 30-35 кВт составляет трата электричества для обогрева одного кубического метра. Теплоизоляция конструкции может влиять на данный параметр, но не в значительной степени. Мощность котла отопления должна составлять 15 кВт, если обогревается дом на 150 кв.м.2 и с трёхметровой высотой комнат. По данной формуле легко провести расчёт мощности электрического котла отопления. Когда устройство только приобретается, лучше всего заранее рассчитать так, чтобы остался небольшой запас. Расчёт сделать легко.

Если мощность будет вырабатываться в недостаточном количестве, температура в комнате будет снижаться. Такой недостаток компенсировать гораздо сложнее, чем просто поставить устройство на слабый режим работы. И расчёт котла не поможет. Придётся либо устанавливать дополнительное оборудование для обогрева, либо утеплять само здание.

Тут действует целый ряд важных правил:

• Мощность электрического котла отопления необходимо знать для того, чтобы рассчитать за год потребность в электроэнергии.
• Использование ресурса для котла можно узнать на весь сезон, если известна общая цена за его использование.
• Расчёт будет таким. Величина, которая получается в итоге, делится на два. Электрический котёл просто не может всё время работать с предельной нагрузкой. Работа котла не так необходимо в период оттепелей.
• Чтобы получить тот же показатель, но за месяц, итоговую цифру просто умножаем на 30. Этот процесс не является чем-то очень сложным.

Принято считать, что отопление котлом нам необходимо на протяжении семи месяцев. В зависимости от климатических условий в эти сведения можно вносить свои корректировки. Месячный расход электричества нужно умножить на продолжительность отопительного периода, чтобы получить результат по целому году. Но не стоит считать его максимально точным, разница в реальности может составлять до 15-20 процентов, даже максимально точный подход не спасёт от погрешностей.

Часто расчёт производится, исходя из того, что на каждого потребителя нужно около 3 кВт. Но на практике такая мощность котлов не справляется с нагрузками. Особенно это касается регионов с холодным климатом, где потребление котлом энергии может увеличиваться.

Рис. 3 Удобная регулировка параметров

В итоге

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.
