Как самому смонтировать отопление из полипропилена в частном доме

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Монтаж труб из полипропилена

Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы

Итак, давайте рассмотрим основные составляющие такой отопительной системы.

  1. Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
  2. АГВ, или, может быть, любой иной котел отопления.
  3. Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
  4. Радиаторы, прочие теплоотдающие элементы.
  5. И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

Крепеж трубопровода

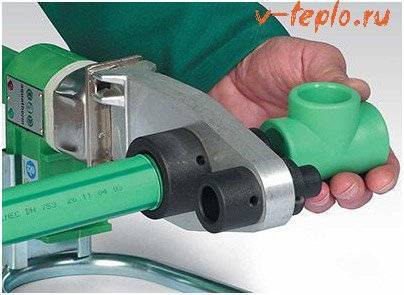

Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.

Видео урок по пайке труб

Пайка состоит из нескольких этапов, рассмотрим их:

  1. Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.
  2. Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.

  3. Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
  4. Труба вставляется в фитинг, и некоторое время держится в нем.

Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно

Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.

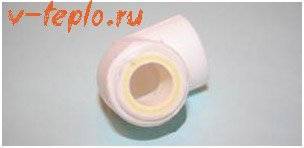

Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность

Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.

Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.

Время нагрева при пайке

Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.

Диаметра, см

11

9

7.5

6.3

5

4

3.2

2.5

2

Время разогрева, сек

50

40

30

24

18

12

8

7

7

Время для соединения, сек

12

11

10

8

6

6

6

4

4

Охлаждение, мин

8

8

8

6

5

4

4

3

2

Каким должен быть шов, см

4.2

3.8

3.2

2.9

2.6

2.2

2

1.8

1.6

Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек

О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.

Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.

В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.

Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям

При проектировании системы отопления стоит обратить внимание на:

  • Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
  • Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
  • Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Технические характеристики полипропиленовых труб для отопления

Аббревиатуру, с информацией о рабочих параметрах изделия, наносят на стенки труб. Базовая маркировка полипропилена (РР) соответствует международным стандартам:

  • логотип фирмы производителя;
  • буквенное обозначение и дополнение о модификации изделия (PP-random, PPRC, PPs);
  • условное давление (PN25 МПа) рабочей среды;
  • внешний диаметр и размер стенки изделия;
  • класс эксплуатации;
  • предельно допустимое рабочее давление в барах, которое опосредованно указывает на срок службы изделия;
  • стандарт продукта.

Полипропиленовые трубы могут быть армированы стекловолокном или алюминием

Описание конструктивных особенностей, назначения и области применения продукта приводит производитель в техническом паспорте изделия. Таблица, в качестве примера, приводит данные о продукции производителя VALTEC (Италия):

КлассМесто примененияРабочее давление, бар
СтекловолокноАлюминий
1Горячее водоснабжение, Т = 60°С1314
2Горячее водоснабжение, Т = 70°С1011
3Теплые полы, Т = 50°С1418
4Теплые полы, Т = 70°С1013
5Радиаторное отопление (с учетом типа армирования трубы: алюминиевая фольга Т = 90°С, стекловолоконная фибра Т = 90°С)69

Изделия с внутренней вставкой алюминиевой фольги применяют преимущественно для отопления. Армирование полипропиленовых труб стекловолокном также позволяет их использование в радиаторных контурах, теплых полах и горячем водоснабжении частных домов. Однако трубы с внутренним слоем из стекловолоконной фибры допускают незначительное удлинение линейных участков при нагреве и проницаемость кислорода.

Технические характеристики армированных труб из полипропилена (производитель VALTEC):

Физические свойстваАлюминиевая фольгаСтекловолоконная фибра
Диаметр и толщина стенки трубы, мм
25х4,232х5,440х6,725х3,532х4,440х5,5
Внутренний диаметр16,621,226,61823,229
Номинальное давление, PN, бар2520
Масса погонного метра трубы, кг0,2620,4460,8800,2350,3780,590
Плотность PPR, г/см³0,910,91
Наполнение трубы, литров в 1 пгм0,2170,3530,5560,2540,4230,660
Удельная теплоемкость при кДж/(кг*ºС)1,751,75
Предел усилия на разрыв, МПа3535
Кислородопроницаемость, мг/м² в сутки
Эквивалентная шероховатость внутренней поверхности, мм0,010,015
Линейное увеличение длины 1/ºС3,1х10-56,2х10-5
Коэффициент теплопроводности, Вт/(м*ºС)0,240,15

Фитинги и вентили для систем отопления из полипропилена выполняют из аналогичного материалу труб random сополимера. Элементы без резьбы предназначены для соединения в раструб, при котором труба вставляется в корпус фитинга. Внутренний диаметр соединительных деталей (уголков 90? и 45?, муфт, переходников, тройников, крестовин и кранов) соответствует наружному диаметру трубы. Линейное температурное расширение нивелируют готовые компенсаторные петли или сварные конструкции самостоятельного исполнения.

Фиксаторы (одиночные и блоки клипс), предназначены для крепежа прямых, горизонтальных или вертикальных участков трубопровода вдоль стен. Шаг установки крепежа (рекомендует производитель) зависит от размера трубы и качественных параметров теплоносителя. Хомуты из аналогичного сырья предназначены для крепления ПП труб большого диаметра. Крепление может быть жестким или плавающим, небольшой зазор обеспечит возможность свободного хода при тепловом расширении.

Строение армированной трубы: 1 — полипропилен; 2 — алюминиевая фольга; 3 — полипропилен; S — общая толщина трубы; S1* — толщина основной трубы; d — наружный диаметр; dy* — наружный диаметр основной трубы

Соединение со стальными трубами или арматурой получают при помощи комбинированных соединительных деталей. Разборные фитинги (американки) для перехода с металла на полимер выпускают с внутренней или внешней резьбой из гальванизированного металла с одной стороны, и пропиленовой вставкой с другой.

Комплект фасонных и соединительных деталей подбирается индивидуально для каждого помещения в доме. Количество и марки фитингов зависят от конфигурации системы отопления и вида отопительного оборудования.

Соединение полипропиленовой и стальной трубы: 1 — стальная труба; 2 и 3 — стальной фланец; 4 — буртовая втулка; 5 — прокладка; 6 и 7 — крепежные элементы; 8 — муфта

Пошаговая инструкция по сборке и установке

Для качественного и правильного монтажа необходимо распланировать схему разводной системы, на которую необходимо опираться во время рабочего процесса. Сборочные работы с трубами состоят из несколько шагов:

  1. Исполнение точной схемы.
  2. Произвести расчет отрезков труб необходимой длины, поэтапно для каждого участка. После чего устанавливается тип подходящего фитинга.
  3. Нужно знать время сварки труб при их соединении. Зависит оно от диаметра и типа трубы, об этом необходимо прочесть в инструкции или уточнить у продавца. Перед работой трубы занесите на некоторое время в помещении, для выравнивания их температурных показателей.
  4. Отметки мест обреза удобно наносить при помощи маркера.
  5. Относительно поверхности, необходимо делать перпендикулярные разрезы специальными ножницами.
  6. Места среза протираются спиртовым раствором, следите за чистотой трубы – используйте сухую тряпку.
  7. Подберите насадку из аппарата для спаивания, которая подходит диаметру устанавливаемой трубы. Обезжирив ее, поставьте горизонтально и произведите нагрев до 256 градусов.
  8. Труба с фитингом помещается в нагревательные отверстия, и через определенный промежуток времени вынимаются, труба вставляется в соединительный элемент фитинга и придерживается несколько секунд. Соединения не должны подвергаться механическому воздействию до полного остывания.

При помощи данного способа производиться спайка остальных труб всей сети отопительной системы. Отопление из полипропиленовых труб своими руками необходимо укреплять при помощи клипс, тогда не будет провисания труб. Теплоноситель для данного материала должен не превышать 60 градусов тепла.

Приваривание седел к готовому трубопроводу системы отопления


Сваривание седла Если после выполнения монтажных работ или при ремонте существующей системы отопления возникла необходимость создать какое-либо дополнительное ответвление от трубопровода можно использовать метод приваривания седел. Этот метод также используется для присоединения трубопровода меньшего диаметра без специальных переходников к трубопроводу большего диаметра.

Различают приварное седло и вварное седло.

Приварное седло Вварное полипропиленовое седло

Монтаж вварного седла предполагает использование специального сверла-фрезы для подготовки посадочного места

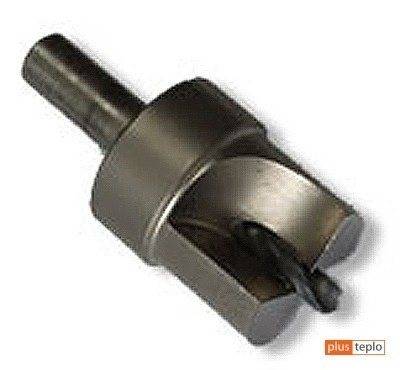

Фреза для вварного седла

Процесс вваривания или приваривания седла:

  1. Подготовка свариваемых поверхностей — чистые, обезжиренные, сухие.
  2. Для ввариваемого седла с помощью фрезы готовится посадочное место. В случае монтажа штуцера к армированной алюминием полипропиленовой трубе необходимо фрезой «пройти» слой фольги для обеспечения большей площади контакта свариваемых поверхностей.
  3. Разогрев сварочного аппарата до температуры 260ОС.

Процесс правильного сваривания таких элементов предполагает использование на сварочном аппарате специальных полукруглых нагревательных гильз.


Гильзы на сварочный аппарат для вваривания седла

Их отсутствие может создать дополнительные трудности при монтаже, но при определенной сноровке можно разогреть свариваемые поверхности и обычными насадками подходящего диаметра, хотя… Кто будет гарантировать качество соединения?

  1. Нагрев поверхности трубы продолжается примерно 25-30 с при этом одновременно (около 20 с) нагревается поверхность приварного (вварного) седла.
  2. Убрав сварочный инструмент быстро одним движением прижать седло к нагретому участку трубы и зафиксировать соединение на 30 с. Через 7-10 минут это седло пригодно к дальнейшей «монтажной эксплуатации».
  3. В случае использования приварного седла после его монтажа необходимо просверлить отверстие в трубе месте посадки с помощью спирального сверла подходящего диаметра. При этом необходимо избежать попадания стружки в трубу, а также контролировать глубину просверливания, чтобы не повредить противоположную стенку трубы.

Как правильно паять полипропилен

Чтобы наглядно увидеть как правильно паять смотрите видео представленное на нашем сайте. Паять полипропиленовые трубопрокаты надо аппаратом для спайки полипропилена.

Видео: как паять полипропилен

  • Прибор которым будем паять включают в сеть. Начинать работу разрешают после того, когда сигнальный индикатор погаснет вторично.
  • Заготовки срезаются по нужному размеру. Для этого используют специальные ножницы.
  • Ее край, который будем паять нужно, зачистить от фольги. Для таких действий используется шейвер, ним можно снять фаску до нужного показателя. Можно выполнить эту работу и ножом, но такой вариант является более трудным.

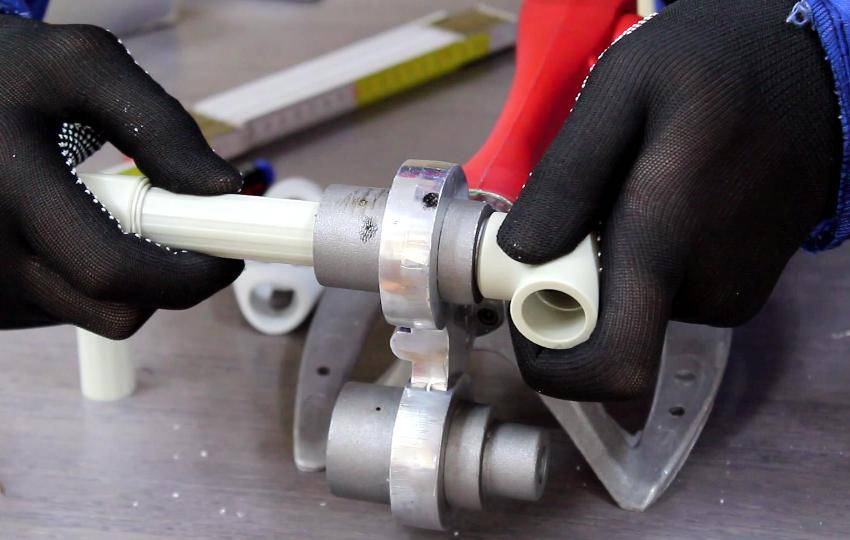

  • Трубу с фитингом надевают на насадки и держат нужное время. Длительность прогрева зависима от размера трубы. Эти показатели прилагаются в инструкции к паяльнику.
  • Далее стыкуются детали. При этом необходимо следить, чтобы не было перекоса, нельзя двигать и поворачивать детали.

Видео: как паять полипропилен своими руками

Компенсаторы

Изделия из полипропилена имеют свойство расширяться при воздействии теплоносителя. При этом трубомагистраль изгибается. Чтобы предупредить эти проблемы используют компенсаторы.

Они выполнены в форме петли из отрезка полипропиленовой заготовки. Обычно такие детали устанавливают в местах большой длины трубопровода.

Если некуда смонтировать компенсатор, то следует в месте поворота оставлять свободное пространство на линейное расширение труб. Тогда трубопровод свободно растянется, и при этом не будет упираться в стенку.

Видео

Подсоединение приборов

Для быстрой и надежной работы советуют применять быстроразъемные фитинги – американки. Их надевают на конечные участки трубопровода.

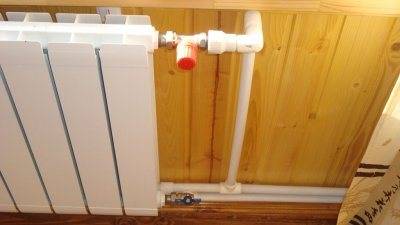

Крепление радиаторов

В частном доме своими руками  крепление радиаторов отопления производят при помощи специальных элементов, которые идут в комплекте. Такие крепежи предусмотрены для тяжелых агрегатов с водой. Применять самодельные конструкции для крепежа может быть не безопасно.

Видео

В целом такую работу может выполнить любой человек, не имеющий большого опыта. На это не уйдет много времени.

Смотрите видео уроки на нашем сайте, и у вас не возникнет никаких проблем с монтажом!

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

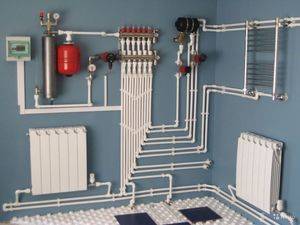

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Отопление в частном доме из полипропиленовых труб своими руками

Главные компоненты отопления — генератор тепла, трубы и приборы отопления. Остальное оборудование обеспечивает работоспособность системы при различных нагрузках. Оснащение системы дополнительными элементами зависит от размеров дома и модификации выбранного котла. Заданные параметры работы агрегата обеспечивает группа безопасности, расширительная емкость с переливной трубой, нагнетатель и устройство регулировки давления.

Если циркуляционный насос не встроен в котловой контур, то нагнетатель устанавливают на обратной линии трубопровода, в непосредственной близости генератора тепла. Место установки расширительного бачка закрытого типа для отопления — перед циркуляционным насосом. Группу безопасности монтируют на подающей линии возле котла.

Спайка полипропиленовых труб паяльником своими руками

Понятие комфорта индивидуально для каждого человека. Но для всех без исключения дом — это тепло. Отопление – неотъемлемая часть любого дома. Принять грамотное решение и воплотить его собственными силами поможет максимальная осведомленность в данной теме.

Гравитационная система отопления

Классическая гравитационная система складывается:

  • из котла;
  • бачка;
  • труб;
  • радиаторов.

К ее преимуществам относится энергонезависимость, саморегуляция, надежность. Существует мнение, что полипропиленовые трубы для устройства такой системы не подходят, но это не так. Просто при монтаже нужно соблюсти некоторые условия:

  1. Разлив на всем протяжении нужно проводить под равномерным уклоном.
  2. После котла необходим разгонный участок небольшой длины, называемый коллектором. Здесь вода набирает скорость и продолжает дальнейшую циркуляцию. Оформлять его нужно отрезком стальной трубы, чтобы происходило охлаждение теплоносителя.
  3. Радиатор необходимо располагать как можно ниже уровня котла, в крайнем случае наравне с ним.
  4. Твердотопливный котел устанавливают под небольшим уклоном. Трубу в него вваривают в самом верхнем углу.
  5. Выходная труба также монтируется с уклоном в самой нижней точке.
  6. К радиаторам подключают краны с максимальным потоком. Это сведет на нет потери, а циркуляция будет происходить по всем батареям.

Если в планах устройство теплого пола, формируют гравитационную безнасосную систему для радиатора, а для пола устраивают отдельную петлю с насосом. Так как в системе ограниченное давление, она не сможет продавить дополнительные сложные контуры естественным путем.

Особенности монтажа

Монтаж начинается с установки котла. Многие производители рекомендуют проводить эти работы с привлечением специалистов. Желательно иметь документ, подтверждающий что установка была произведена специализированной организацией, иначе можно потерять гарантию производителя.

Последовательность обвязки:

  1. Осуществляется разметка мест установки радиаторов.
  2. При необходимости делается гидравлический расчет.
  3. От котла оборудуется стояк, расширительный бак и разгонный коллектор.
  4. В намеченных местах устанавливаются радиаторы.
  5. Намечаются места врезки тройников для стыковки радиаторов, места установки кранов и запорной арматуры.
  6. Монтируется циркуляционный насос.
  7. Собирается контур, если трубы зашиваются в стены, необходимо их изолировать.
  8. К контуру присоединяются радиаторы.

После сборки системы производятся контрольные испытания — систему заполняют либо водой, либо воздухом и проверяют на подтеки, либо на падение давления. Если все в порядке, осуществляется пробный запуск с использованием теплоносителя.

Способы соединения труб

Существует несколько способов пайки труб. Наиболее часто используется раструбный вариант: когда трубы имеют разный диаметр, то есть в точке соединения одна они вставляются в другую. Части должны быть предварительно разогреты специальным паяльником. Таким же образом происходит сварка при помощи муфт, а также соединение фитингом.

Часто крепление раструбного соединения осуществляется за счет клеевого состава либо уплотнительного стопорного кольца.

При торцевой пайке оба элемента имеют одинаковый диаметр, в этом случае пайка происходит стыковым образом. Оплавленные до состояния вязкотекучести, торцы соединяются друг с другом под давлением и выдерживаются до полного охлаждения.

В случае стыковой сварки требуется специальное оборудование, так как состыковать трубы ровно и удерживать под равномерным давлением вручную — крайне проблематично.

И в первом и во втором случаях оборудование можно брать напрокат, так как стоит оно недешево.

Как паять трубы

Сварка труб осуществляется при помощи паяльника, принципиальное устройство которого практически не отличается от обычного. Это устройство оборудовано специальными насадками для разных диаметров труб.

Стоимость таких агрегатов начинается примерно от 1 200—1 300 рублей (20 долларов США), более сложные модели обойдутся в 4 000—5 000 рублей (60—70 долларов США).

Порядок сварки:

  1. Трубы обрезаются труборезом. Край должен ровным, без шероховатостей и мусора.
  2. В паяльник устанавливается соответствующая насадка.
  3. Оба соединяемых элемента разогреваются одновременно.
  4. Вставляются друг в друга до упора, не допускается проворот.

Остывает полипропилен довольно быстро, поэтому необходима определенная сноровка, а удерживать соединенные детали долго не приходится.

Способы прокладки труб в стенах

Поскольку при нагревании материалы могут расширяться, при прокладке в стенах либо в стяжке используется изоляция.

В закрытых участках очень желательно минимальное количество соединений, так как при возникновении течи на таком участке придется устранять не только саму проблему, но и вынужденно демонтированный слой стены или стяжки. На таких участках оборудуются специальные люки.

Также эти места изолируются минеральной ватой, стекловатой либо другим утеплителем. Это предотвращает их запотевание. Между стенками прорези в стене и трубами необходимо оставлять зазор.

Прорези делают перфоратором либо болгаркой. Материал между ними удаляется зубилом или, опять же, перфоратором. После этого можно вставлять трубы и тестировать их на течь. Затем можно закрывать их цементным раствором. Вместо цементного разрешено использовать гипсовый.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
