Подключение радиаторов отопления: способы и схемы

Подключение биметаллических радиаторов отопления

Схемы подсоединения радиаторов:

На биметаллические радиаторы отопления схема подключения зависит от типа разводки.

Однотрубная разводка предполагает последовательное подключение радиаторов отопления. Подающая труба подсоединена к первому радиатору, теплоноситель проходит через все соединенные между собой радиаторы, постепенно остывая, а от последней батареи идет вывод, по которому теплоноситель отправляется обратно в котел. Такая разводка предполагает неравномерный обогрев, который можно регулировать установкой в конце магистрали более мощных радиаторов.
Двухтрубная разводка предполагает параллельное подключение радиаторов. Подающая и выводящая труба независимы и сообщаются только в котле. Более эффективный тип разводки, позволяющий контролировать теплообмен каждого радиатора.

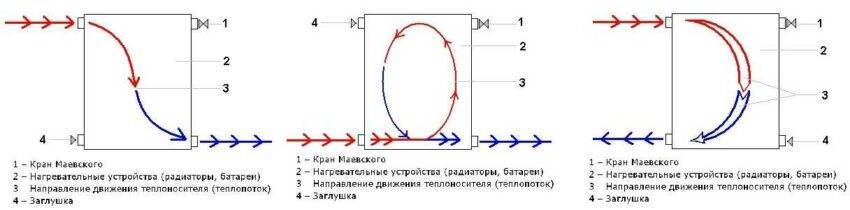

Каждый радиатор имеет 4 выхода, поэтому существует несколько схем подключения к системе.

Диагональная – ввод теплоносителя сверху одной стороны, вывод снизу противоположной. Такое подключение используется для двухтрубных развязок, и обеспечивает 100% КПД.

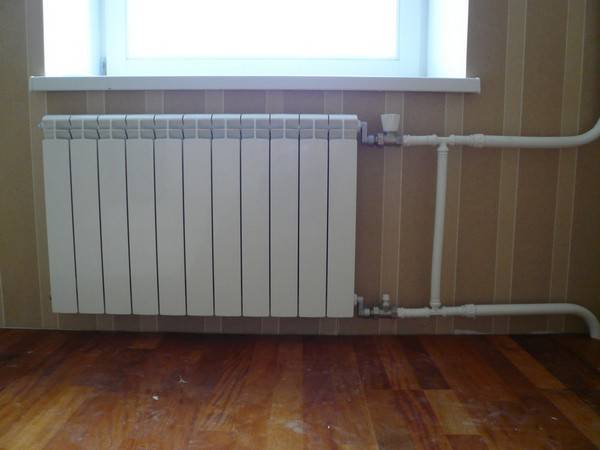

Односторонняя (боковая) – используется в однотрубной разводке, питающая труба подключена сверху, выводящая – снизу. Этот вариант подключения дает 98% КПД.
Нижняя – и ввод и вывод монтируются снизу батареи. Более низкий КПД – 93%, но при использовании в автономной отопительной сети потери незначительны, ввиду малой протяженности магистрали.

Комплектующие для подсоединения радиаторов

Комплект для подключения радиаторов отопления состоит из следующих обязательных элементов.

Переходники – 4 штуки.
Крепления – штыревые или угловые кронштейны, при большом количестве секций оправдано увеличение стандартных 4 точек монтажа до 6 и более.
Заглушки и прокладки.
Кран «Маевского» или автоматический воздухоотводчик.

Кроме основных элементов, приобретаются регулирующие и запорные краны и дополнительные переходники к ним, обычно «американка». Монтаж запорной арматуры, на трубах ввода и вывода, в дальнейшем упростит замену радиатора в любое время, без слива теплоносителя из магистрали. Для контроля над нагревом можно оснастить радиатор термостатом.

Нюансы установки радиаторов:

Правильное подключение радиаторов отопления выполняется с соблюдением расстояний:

от кромки подоконника до поверхности батареи – 100 мм;
от пола до батареи – 90 – 120 мм;
между стеной и радиатором – не менее 20 мм.

Такое расположение секций даст эффективный теплообмен и позволит оборудованию работать на полную мощность. Кроме соблюдения расстояния обязательным условием является горизонтальность батареи. При разметке крепежей необходимо использовать уровень, чтобы избежать уклонов, иначе возникнут проблемы с воздушными пробками, которые не исправят даже встроенные воздухоотводы. При монтаже новой системы оборудования перед запуском обязательно проводится проверка специальным оборудованием – опрессовщиком. Прибор создает в системе повышенное давление (примерно на 25%), что позволяет проверить герметичность и надежность всех соединений.

Рейтинг: 0 Голосов: 0

Умение правильно подобрать радиаторы отопления дорого стоит. Если в вашей квартире ранее не хватало тепла, а батареи буквально сами просили укрыть их одеялом, дабы спасти от зимнего холода – это значит, что вами изначально был не правильно выбран тип отопительной системы. Если вы не знаете, как в.

Радиатор отопления это такая конструкция теплоносителя, которая обеспечивает обогрев помещение и выполняет функцию терморегулятора. В каждом доме без исключения есть батареи, которые рано или поздно требуют профилактического осмотра, или даже ремонта. Проводя такое тестирование системы перед кажд.

Для обеспечения оптимальных показателей отопительной системы проводится расчет количества секций радиатора на отапливаемую площадь. Довольно часто выясняется, что стандартного радиатора недостаточно и секции необходимо добавить, иначе, отопление не будет эффективным. Рассмотрим, как правильно сое.

Выбирая радиатор отопления, в первую очередь обращают внимание на материал, из которого он изготовлен и на его мощность. От этих факторов зависят эксплуатационные и технические характеристики батареи. Другим немаловажным при выборе критерием является стоимость оборудования

Разберемся с показател

Другим немаловажным при выборе критерием является стоимость оборудования. Разберемся с показател.

Правильное подключение батарей отопления: схема и способы

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Где лучше расположить отопительную батарею

Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)

Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу

от низа подоконника – 100 мм;
от пола – 120 мм;
от близлежащей стены – 20 мм.

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:

– подача осуществляется сверху;

– отвод выполняется снизу.

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.

Критерии выбора радиаторов

При выборе биметаллических батарей первоначально возникает необходимость определиться, какому типу конструкций отдать предпочтение — монолитному или секционному.

Наибольшей популярностью на рынке пользуется второй вариант. Секционный тип батарей привлекает покупателей тем, что при необходимости есть возможность добавить определенное число звеньев или, наоборот, убавить. Способ расчета их количества не вызывает трудностей.

Монолитные конструкции имеют лучшие технические характеристики в плане надежности работы при любых условиях эксплуатации. Они обладают запасом прочности по многим параметрам, что в определенных условиях применения не всегда требуется. При этом стоимость этого вида приборов несколько выше по сравнению с другими моделями.

На ранке представлена большая линейка разнообразных приборов. В этом ряду среди популярных иностранных брендов занимают достойное место и модели российских производителей. Среди иностранных радиаторов популярны немецкие, итальянские и китайские.

В Италии производится большинство европейских высококачественных приборов отопления. Среди итальянских моделей можно выделить такие виды как GLOBAL и Sira.

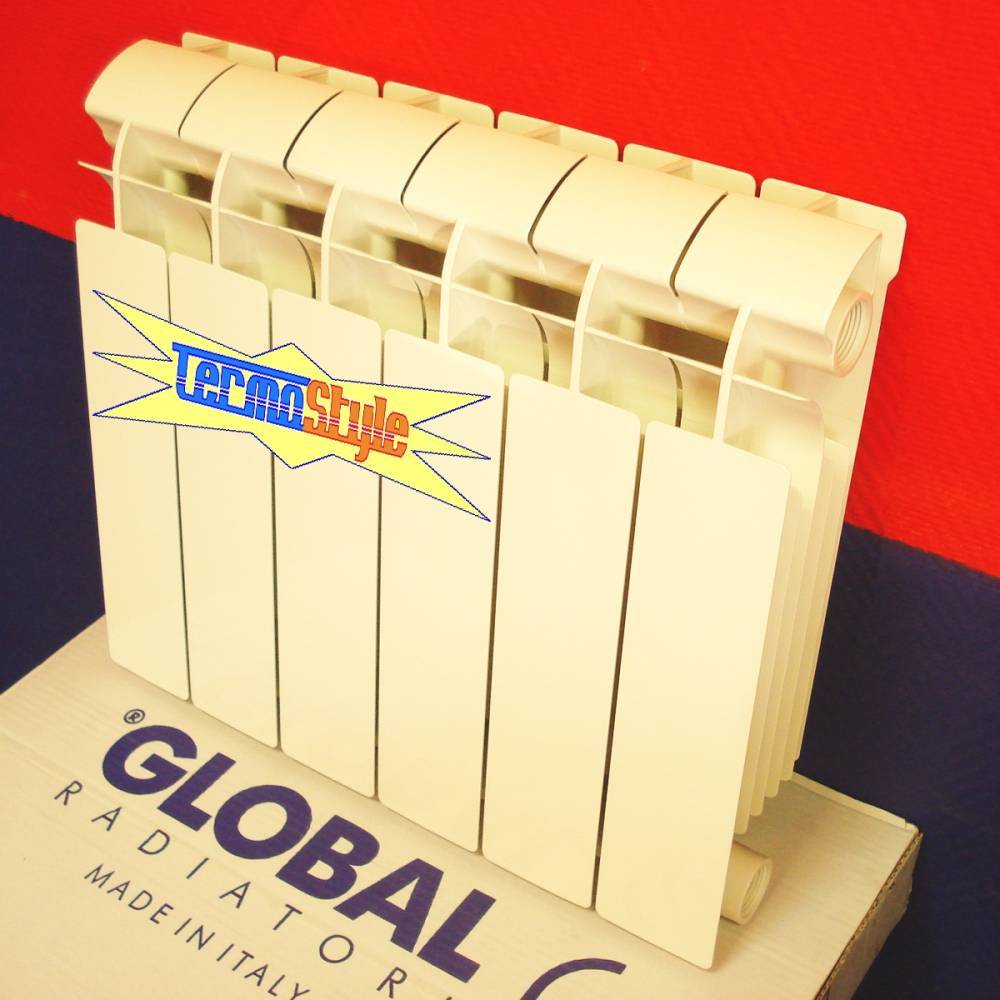

Линейка радиаторов биметаллических «Глобал» представлена четырьмя основными сериями:

Global Style — подходят для подоконников, расположенных на любой высоте;
Global Style Plus — имеют несколько увеличенные размеры и мощность;
Global Sfera — верхняя поверхность выполнена в форме сферы;
Global Style Extra — улучшенная и усовершенствованная модель в своей серии.

Среди радиаторов этой фирмы наибольшей популярностью пользуется модель Global Style Extra, которую отличают высокая механическая прочность, устойчивость к гидроударам, скачкам температуры, коррозийная защита. Приборы применяются в многоэтажных домах. Ориентировочная цена одного звена составляет 700 руб.

Цены на биметаллические радиаторы Global

~~биметаллические радиаторы Global~~

Батареи модельного ряда Sira отличают большая устойчивость к резким скачкам давления и гидроударам, а также значительный гарантийный срок обслуживания.

Радиаторы Sira представлены следующими моделями:

Sira Concurent;
Sira Gladiator;
Sira RS-Bimetal;
Sira Alice;
Sira Primavera;
Sira Omega.

На отечественном рынке батареи китайского производства представлены радиаторами «Оазис». Продукция имеет международную сертификацию, отличается неплохими техническими характеристиками. Пользователи отмечают высокие технические показатели, продолжительный срок гарантии, низкие цены.

Цены на биметаллические радиаторы Оазис

~~биметаллические радиаторы Оазис~~

Наибольшим спросом у покупателей отечественной продукции пользуются радиаторы «Рифар». Продукция этого производителя представлена большим рядом разнообразных биметаллических приборов, среди которых есть секционные и монолитные модели, по техническим характеристикам не уступающие мировым аналогам.

Российский рынок постоянно пополняется качественными радиаторами отопления российского производства, в том числе и биметаллическими, отвечающими современным требованиям эксплуатации.

Например, СНПО «Теплоприбор» с 2016 года выпускает новую модель Teplopribor BR1-350. В магазинах предлагаются российские радиаторы Halsen BS с рабочим давлением 25 атм. и гарантийным сроком до 20 лет.

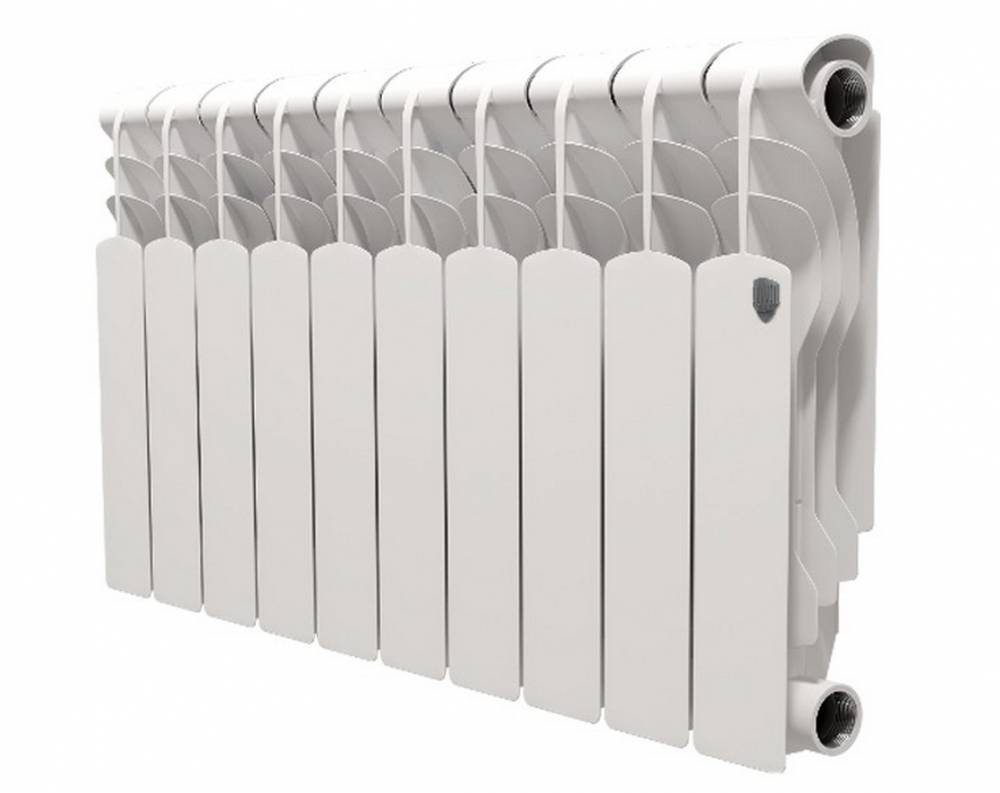

Модели радиаторов «Революшн Биметалл» бренда «Роял Термо» производятся в России и выпускаются в двух вариантах:

Revolution Bimetall 500. Высота прибора отопления — 564 мм, глубина — 80 мм, межосевое расстояние — 500 мм. Теплоотдача — 161 Вт. Выпускаются с четным числом секций — 4, 6, 8, 10 или 12.
Revolution Bimetall 350. Имеют межосевое расстояние 350 мм, высоту — 415 мм, глубину также 80 мм. Теплоотдача — 161 Вт. Четное число секций в приборе — от 4 до 12.

Все модели представлены на российском рынке, их продажа осуществляется в специализированных магазинах.

Расстановка

Точное количество секций радиаторов определяется в ходе теплотехнического расчета. Правильно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Основные данные для расчета – значение теплопотерь для каждого отдельного помещения и мощность теплоотдачи секции батареи.

Рассмотрим расчет секций на примере радиаторов кондор

Общая теплоотдача батарей должна компенсировать потери тепла. Также в ходе расчета определяется требуемое сечение труб для каждого участка системы. Существуют типовые варианты размещения отопительных приборов.

Принципы размещения

Правильно будет расположить дополнительные батареи в угловых комнатах и на крайних этажах: потери тепла в этих помещениях значительно выше, нежели в середине здания. Это обусловлено наличием соприкасающихся с наружной средой поверхностей: холодные стены угловых комнат, пол и потолок крайних этажей.

Тепло, уходящее через световые проемы в результате воздухообмена, сразу восполняется, тем самым предотвращаются сквозняки и значительные перепады температур.

Параметры

Виды системы отопления не влияют на способы расположения батарей: они устанавливаются согласно строительным нормам. Главное – обеспечить эффективную циркуляцию воздуха вокруг батареи. Это позволит передать большее количество тепла от теплоносителя помещению.

Параметры расположения радиаторов в нише, обеспечивающие нормальную циркуляцию воздуха:

10 см от низа подоконника;
12 см от уровня пола;
5 см – зазор между агрегатом и стеной или слоем термоизолятора.

Варианты нижней подводки

Таких всего два, ознакомимся с особенностями каждого из них.

Таблица. Варианты нижней подводки труб.

Наименование, фото	Краткое описание
Односторонняя	Обе трубы в таком случае подключаются с одной стороны. Горячий теплоноситель поступает через верхнюю пробку, а охлажденный отводится через нижнюю.
Разносторонняя	Вход и выход, как можно догадаться из названия, находятся с разных сторон. Данный вариант подводки идеален для индивидуальных отопительных систем. Вариант хорош тем, что горячая вода может поступать в любом направлении, плюс протяженность подачи и «обратки» здесь меньше.

Наименование, фото

Краткое описание

Односторонняя

Обе трубы в таком случае подключаются с одной стороны. Горячий теплоноситель поступает через верхнюю пробку, а охлажденный отводится через нижнюю.

Разносторонняя

Вход и выход, как можно догадаться из названия, находятся с разных сторон. Данный вариант подводки идеален для индивидуальных отопительных систем. Вариант хорош тем, что горячая вода может поступать в любом направлении, плюс протяженность подачи и «обратки» здесь меньше.

Где лучше установить радиатор?

Этот вопрос немаловажен, ведь перед подключением батарею нужно установить и закрепить в определенном месте. Всем известно, что обычно отопительные приборы стоят под окнами, но почему так делается, люди начинают интересоваться, лично занимаясь организацией обогрева жилища и при монтаже батарей в квартирах или загородных домах. Дело в том, что сквозь окно в комнату поступает гораздо больше холода, чем сквозь наружные стены. Холодный воздух от окон сразу опустится в нижнюю зону и станет стелиться по полу, вызывая чувство холода, если на его пути не поставить нагреватель.

Если правильно поставить батарею под световым проемом, чтобы ее длина составляла от 70 до 90% от ширины окошка, то холодный воздушный поток от него будет сразу же прогреваться. При этом рекомендуется высоту нагревателя принимать как минимум на 110 мм меньше, чем расстояние от подоконника до пола, чтобы при его монтаже снизу остался просвет минимум 60 мм, а сверху – 50 мм. Минимальный отступ от внутренней поверхности – 25 мм.

В угловых комнатах, где имеется дополнительная наружная стена и тепловые потери гораздо выше, следует поставить и подключить радиатор не только под окном, но и возле холодной стены. Его задача — компенсировать теряемое боковой ограждающей конструкцией тепло. Высота установки в данном случае не играет решающей роли, надо просто ориентироваться по уровню батарей, стоящих под окнами.

В угловых комнатах нужно верно распределить мощность радиаторов, что будут стоять под окнами и возле стены. Для этого нужно заблаговременно рассчитать потери тепла через световые проемы и наружные ограждения помещения.

Материалы и арматура для монтажа

Установка радиаторов отопления своими руками — работа, не требующая специфических навыков и дорогостоящих инструментов. Все необходимые комплектующие можно купить в специализированных магазинах.

Понадобятся:

кронштейны с дюбелями;
запорная арматура;
заглушка;
кран Маевского;
уплотнители, дюбели и другие сопутствующие материалы.

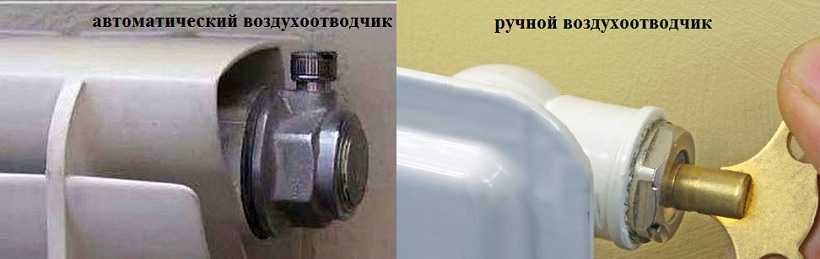

Кран Маевского или автоматический воздухоотводчик

В жидкости, циркулирующей по батареям, присутствует растворенный воздух. Он скапливается в местах понижения скорости течения или давления и создает воздушные пробки, препятствующие эффективной работе отопительной системы.

В радиаторах из алюминия к воздуху примешивается водород как продукт взаимодействия металла с водой. Это может быть небезопасным при накоплении большого объема газа.

Для удаления воздушных пузырей в верхней точке радиатора устанавливается кран Маевского. Он представляет собой запорный игольчатый клапан, который приводится в режим спуска воздуха инструментом или вручную.

Если радиатор холодный при общей высокой температуре в системе, это говорит о нарушении тока теплоносителя. Для устранения воздушной пробки кран Маевского открывают до появления шипения. Предварительно на пол подкладывается тряпка или ставится емкость. Когда из крана начинает вытекать вода, клапан нужно закрыть и удалить жидкость.

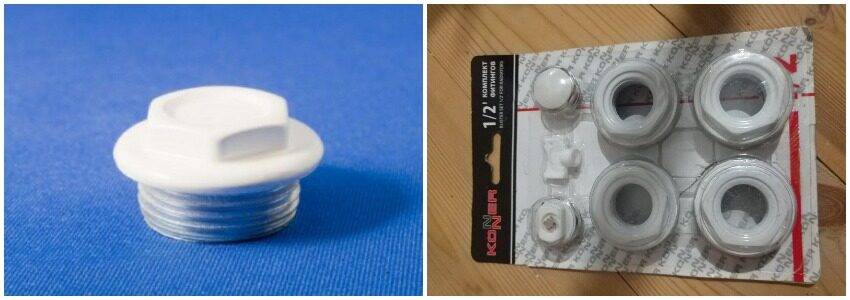

Заглушка

Заглушка выполняет запорную функцию. Она устанавливается в тупиковое отверстие и перекрывает движение теплоносителя.

Для каждого радиатора требуется одна заглушка, которая может быть правой или левой в зависимости от соединительной резьбы. Для плотного прилегания предусматривается резиновая или силиконовая прокладка.

При установке заглушка вкручивается в резьбу радиатора и аккуратно поджимается ключом. Чаще всего она окрашена в цвет поверхности и не портит вид отопительного устройства.

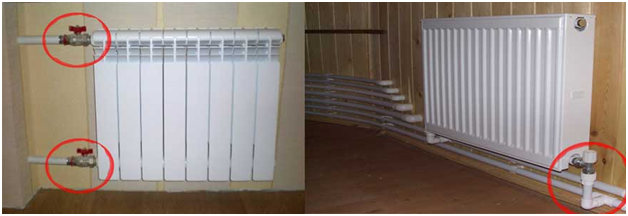

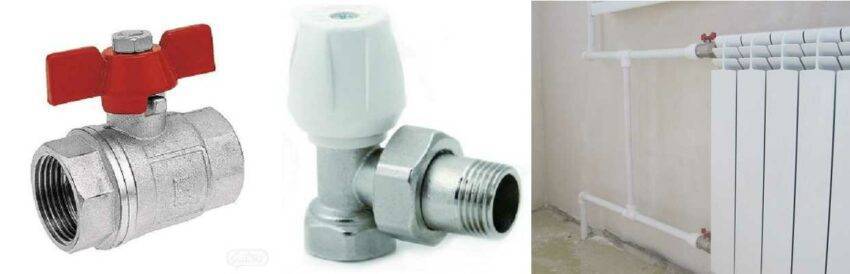

Запорная арматура

Радиаторы подключаются к трубам посредством кранов шаровой или штоковой конструкции. Они изготавливаются из коррозионностойких сплавов — латуни, чугуна, нержавеющей стали, бронзы.

Запорная арматура предназначена для размыкания контура в случае ремонта, а также контроля подачи теплоносителя. Для этого в кране может быть предусмотрена термоголовка с возможностью регулировать расход нагретой жидкости.

В разветвленных системах используются обратные клапаны, препятствующие оттоку теплоносителя. Они увеличивают эффективность работы отопления и уровень ее безопасности.

Сопутствующие материалы и инструменты

Для монтажа радиаторов потребуются:

дрель для подготовки отверстий в стене;
кронштейны или уголки для крепления;
дюбели;
термостойкая подмотка для труб — лен, ФУМ-лента, сантехническая нить;
инструменты для установки фитингов;
пузырьковый или лазерный уровень для контроля положения батареи;
карандаш для разметки.

Если необходимо нарастить количество секций, понадобятся ниппели с прокладками.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)
