Нижнее подключение радиаторов отопления — варианты, схемы, инструкции по монтажу

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

  • разводные ключи;
  • сварочный или паяльный аппарат;
  • перфоратор или электродрель;
  • напильник.

Еще потребуются такие расходные материалы:

  • радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
  • трубы, крепления, отводы, тройники;
  • трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

  • Перед котлом минимальное расстояние составляет 1 м;
  • От боковой или задней стены — 0,7 м;
  • До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

  • диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
  • боковым (чаще применяется при верхней разводке труб);
  • нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Типы панельных радиаторов

Такие батареи бывают:

  • гигиеническими;
  • гладкими;
  • профильными.

Габариты стальных панельных радиаторов различного типа

Первые две разновидности предназначаются для больниц, школ и детских садов. Самыми популярными производителями подобных моделей являются Purmo и Kermi.

Стальные панельные радиаторы PURMO COMPACT

Что касается профильных батарей, то они изготавливаются из листовой стали и покрыты снаружи особым порошковым напылением. Также покрыты нейтральным антикоррозийным лаком, а потому способны прослужить много лет. Заметим, что такие радиаторы могут быть любого цвета.

Биметаллические радиаторы отопления

Трубчатые стальные батареи лучше панельных, ведь их можно переворачивать любой стороной (при этом панельные модели покупаются с конкретным подключением). Теплоноситель в трубчатых моделях подается непосредственно в крайнюю секцию, что очень даже хорошо, если требуется заменить старые батареи на новые.

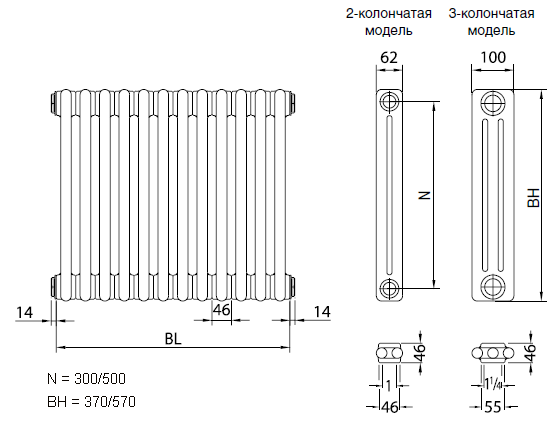

Стальной трубчатый радиатор

Элементы и общее устройство однотрубной системы – коротко об основном

Рассматриваемая схема отопления представляет собой контур замкнутого типа. В него интегрируются:

  • специальное оборудование, необходимое для стабильной циркуляции горячей воды;
  • трубопровод (магистральный);
  • бак-расширитель;
  • батареи;
  • отопительный агрегат (например, твердотопливный котел).

Циркуляция теплоносителя в однотрубных системах бывает принудительной либо естественной. При естественном процессе теплоноситель перемещается за счет того, что вода в системе характеризуется разными показателями плотности. Схема в данном случае такая:

  • горячая вода, имеющая меньшую плотность, нежели холодная, вытесняется последней в систему;
  • нагретая жидкость поднимается до верхней точки по стояку, а затем она начинает двигаться по трубе-магистрали;
  • от главной трубы теплоноситель поступает к радиаторам.

Для функционирования подобной схемы требуется обеспечить 3–5-градусный уклон магистрали. Добиться этого не всегда реально. Если у вас достаточно большой дом с протяженной отопительной системой, естественная циркуляция для нее не подходит. На каждый метр длины магистрали в данном случае придется предусматривать высотный перепад на уровне 5–7 см.

При использовании принудительной циркуляции, предусматривающей монтаж специального насоса, уклон магистрали берут минимальный. Достаточно, чтобы он обеспечивал на метр трубы высотный перепад около 0,5 см. Насос ставят перед входом в отопительный агрегат – на обратку контура. Циркуляционное устройство формирует давление, которого хватает для поддержания теплоносителя в батареях в требуемом температурном диапазоне.

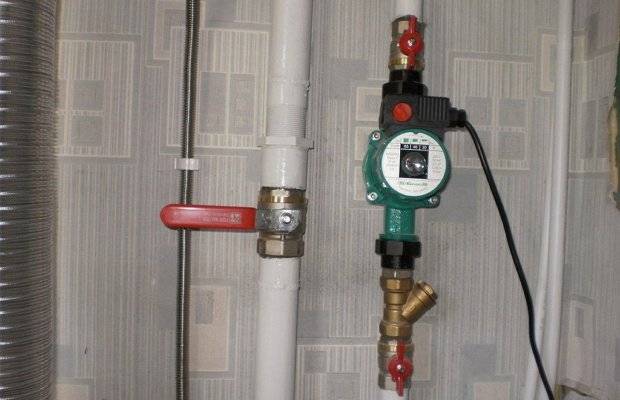

Циркуляционное устройство для поддержания теплоносителя в батареях

Насос работает от электричества. Если у вас отключат свет, он не будет функционировать. Естественно, вся система остановится. Избежать этого несложно. Просто поставьте своими руками в систему особую трубу. Ее называют разгонным коллектором. Он поднимает горячую воду на высоту 1,5–1,8 м и гарантирует работу отопления даже при отключении электричества.

Обратите внимание! Наверху коллектора обязательно делается отвод магистрали. Его подключают к расширительному баку, который выполняет важную функцию – корректирует в системе давление. Бак-расширитель исключает риск экстремального увеличения нагрузки на котел и все элементы отопления

Он бывает открытым и закрытым

Бак-расширитель исключает риск экстремального увеличения нагрузки на котел и все элементы отопления. Он бывает открытым и закрытым.

Расширители открытого типа сейчас используются редко. В них происходит активное взаимодействие кислорода с горячей водой. Это приводит к появлению коррозии и ранним поломкам металлических батарей и трубных изделий.

В закрытых баках воздух не контактирует с водой. В подобных конструкциях имеется мембранный гибкий элемент. С одной его стороны делается выход для горячей воды, со второй – закачивают воздух с повышенным давлением. Расширители закрытого вида монтируются в любом месте системы (открытый бак всегда устанавливают на верхней точке коллектора).

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

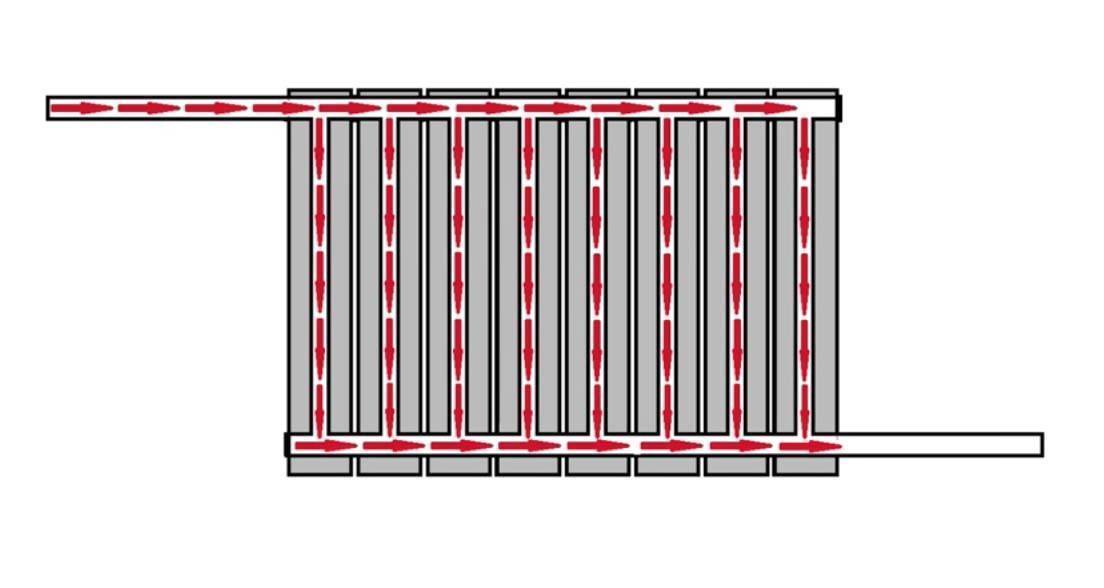

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Тупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Два контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли Тихельмана

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

В этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.

Седельное и нижнее

Такой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.

Применяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Обратите внимание! При использовании терморегулятора для отопления параллельно радиатору необходимо выполнить байпас. Это позволит регулировать степень нагрева прибора

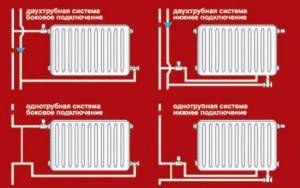

Схема подключения радиаторов

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Схема однотрубной системы

Виды системы

При устройстве отопительных систем применяют две схемы:

  • Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
  • Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

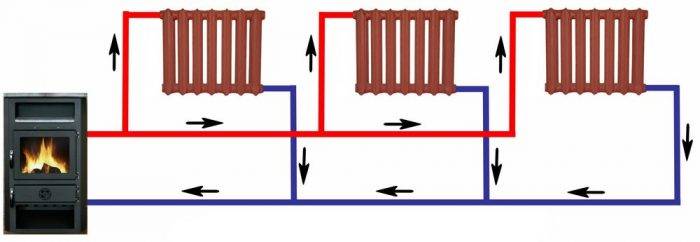

Схема двутрубной системы

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

  • По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
  • По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

На фото — расположенный под окном радиатор

Ключевые моменты нижнего подключения

Итак, мы выяснили, что данная схема позволяет прятать трубы с видных мест и используется преимущественно в частных домах. Подключенные к радиатору трубы идут в пол, из-за чего освобождается немного места, а само помещение выглядит более аккуратно, благородно. Сегодня можно приобрести 2 типа батарей с таким подключением – это панельные и стальные приборы.

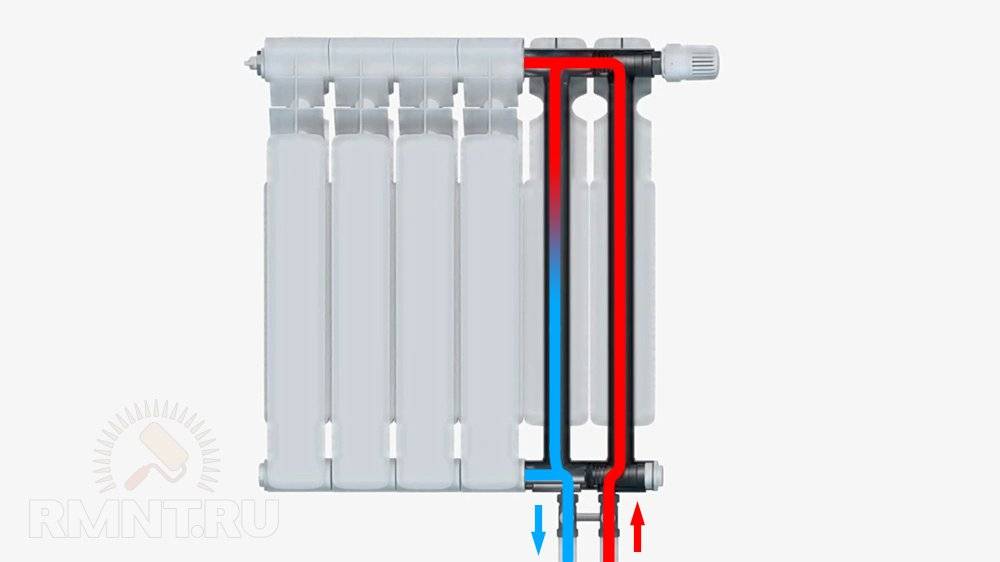

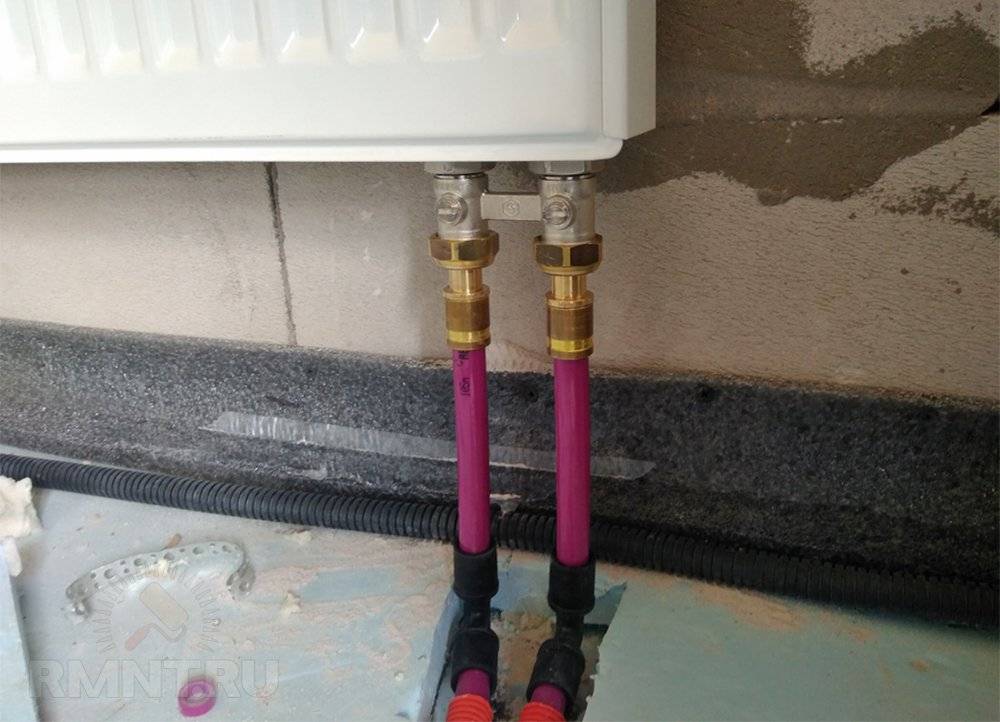

Нижнее подключение радиатора

Они могут иметь как 1, так и 3 нагревательные панели. Чем их больше, тем теплее будет в комнате, а потому при выборе приборов необходимо учитывать площадь, нуждающуюся в обогреве.

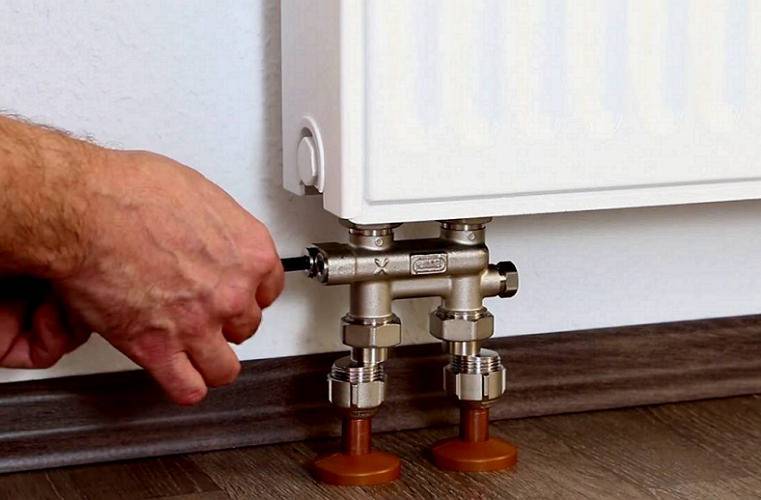

Узел нижнего подключения

Преимущества и недостатки

К преимуществам нижнего подключения радиатора биметаллического можно отнести:

  • Эстетичный вид. При этой схеме подключения трубы легче скрыть. Например, это можно сделать, скрыв их под пол, в стену, или под плинтус.
  • Простота монтажа. Трубы соединяются напрямую, при таком варианте получается мало изгибов, поворотов и т.д. Таким образом, теплоноситель поступает без существенных препятствий.
  • Цена нижней схемы подключения меньше остальных;
  • Нижняя система подключения более стабильна, то есть ее сложно разбалансировать.

Недостатки нижнего подключения:

  • Если для достижения эстетичного вида трубы ведутся под полом, то будет весьма сложно устранить протечку. Нужно будет демонтировать пол. В многоквартирном доме такая система не подключается, так как там действует система центрального отопления.
  • Уровень теплоотдачи радиаторов при нижней схеме подводки несколько меньше чем при других подключениях.

Что касается небольшой теплоотдаче, то это можно объяснить конструкцией каналов в биметаллических радиаторах. Горячий теплоноситель подается в батарею и очень быстро нагревает ее нижнюю часть. Верх батареи прогревается благодаря процессу конвекции. Таким образом, верх батареи может быть не прогретым полностью, и постоянно там будет собираться воздух.

Также это касается ситуации, когда теплоноситель состоит из воды и антифриза (рис. 4). Антифриз тяжелее воды и он находится всегда внизу, а вода будет подниматься вверх. Таким образом, при нижней схеме подводки нарушается циркуляция теплоносителя внутри прибора. Это приводит к маленькой теплоотдаче и неэффективности нижней схемы подключения.

Как правильно подключить биметаллический радиатор? Конечно, для этого нужно обладать определенными знаниями и умениями. Правильное подключение биметаллического прибора отопления заключается в соблюдении некоторых правил. Следует отметить, что лучше подключить нижнюю схему труб в начале ремонтных работ. Так как эта подводка и выполняется собственно из-за эстетичного вида, то трубы идут либо под полом, либо в стене.

Следует строго соблюдать все расстояния, например, от пола до радиатора правильное расстояние должно быть не меньше 15 см, между стеной и прибором не меньше 2 см.

Далее с помощью уровня нужно точно расчертить места для кронштейнов. Лучше установить радиатор на подставку и положить сверху уровень, тогда можно быть уверенным, что все замеры правильно сделаны. Кронштейны, как правило, идут в комплекте с биметаллическим прибором отопления. Количество этих креплений должно соответствовать размеру прибора.

Чтобы правильно подключить трубы, важно не перепутать подающую и обратку. Чтобы этого не произошло нужно внимательно изучить все надписи, так как на радиаторе есть соответствующая маркировка. При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%

Конечно, от этого зависит и модель прибора отопления

При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%. Конечно, от этого зависит и модель прибора отопления.

Нижние трубки, которые имеют Г-образную форму, должны укрепляться, но только после проверки всей системы. Делают это, как правило, с помощью монтажной пены.

Установку и подключение биметаллических радиаторов нужно производить в защитной упаковке

Это очень важно, так как если повредить краску на радиаторе, то может пойти необратимый процесс. От повреждения краска и дальше будет вздуваться. Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину

Упаковка должна быть на радиаторе до подключения

Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину. Упаковка должна быть на радиаторе до подключения.

Все комплектующие заглушки и краны должны быть в комплекте с радиатором, но это нужно уточнять у консультанта в магазине. А именно это кран Маевского и заглушки на другой коллектор. Кран Маевского правильно устанавливать динамометрическим ключом, для того чтобы не перетянуть соединение и не повредить кран. Соединения ни в коем случае нельзя ничем зачищать, так как при запуске системы может проявиться протечка.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

  1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
  2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

  • Установить однотрубную систему с боковым подключением.
  • Провести монтаж двухтрубной системы с диагональным подключением.
  • Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Подключение биметаллических радиаторов отопления

Схемы подсоединения радиаторов:

На биметаллические радиаторы отопления схема подключения зависит от типа разводки.

  • Однотрубная разводка предполагает последовательное подключение радиаторов отопления. Подающая труба подсоединена к первому радиатору, теплоноситель проходит через все соединенные между собой радиаторы, постепенно остывая, а от последней батареи идет вывод, по которому теплоноситель отправляется обратно в котел. Такая разводка предполагает неравномерный обогрев, который можно регулировать установкой в конце магистрали более мощных радиаторов.
  • Двухтрубная разводка предполагает параллельное подключение радиаторов. Подающая и выводящая труба независимы и сообщаются только в котле. Более эффективный тип разводки, позволяющий контролировать теплообмен каждого радиатора.

Каждый радиатор имеет 4 выхода, поэтому существует несколько схем подключения к системе.

  • Диагональная – ввод теплоносителя сверху одной стороны, вывод снизу противоположной. Такое подключение используется для двухтрубных развязок, и обеспечивает 100% КПД.
  • Односторонняя (боковая) – используется в однотрубной разводке, питающая труба подключена сверху, выводящая – снизу. Этот вариант подключения дает 98% КПД.
  • Нижняя – и ввод и вывод монтируются снизу батареи. Более низкий КПД – 93%, но при использовании в автономной отопительной сети потери незначительны, ввиду малой протяженности магистрали.

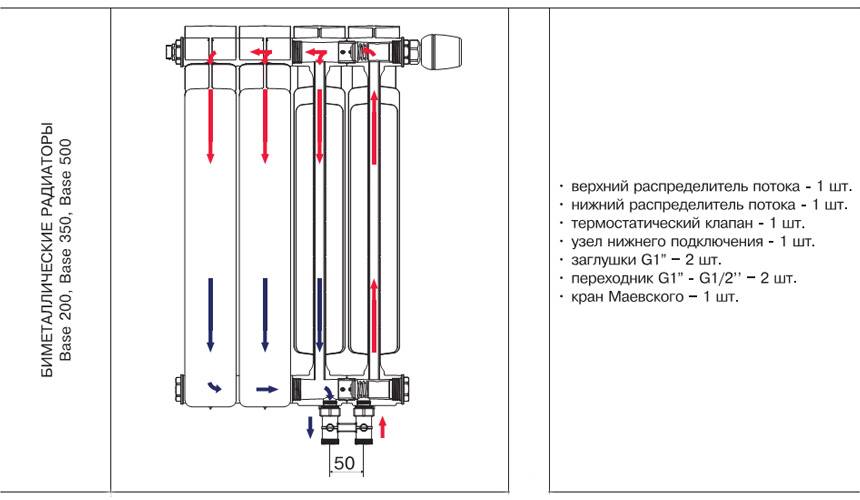

Комплектующие для подсоединения радиаторов

Комплект для подключения радиаторов отопления состоит из следующих обязательных элементов.

  • Переходники – 4 штуки.
  • Крепления – штыревые или угловые кронштейны, при большом количестве секций оправдано увеличение стандартных 4 точек монтажа до 6 и более.
  • Заглушки и прокладки.
  • Кран «Маевского» или автоматический воздухоотводчик.

Кроме основных элементов, приобретаются регулирующие и запорные краны и дополнительные переходники к ним, обычно «американка». Монтаж запорной арматуры, на трубах ввода и вывода, в дальнейшем упростит замену радиатора в любое время, без слива теплоносителя из магистрали. Для контроля над нагревом можно оснастить радиатор термостатом.

Нюансы установки радиаторов:

Правильное подключение радиаторов отопления выполняется с соблюдением расстояний:

  • от кромки подоконника до поверхности батареи – 100 мм;
  • от пола до батареи – 90 – 120 мм;
  • между стеной и радиатором – не менее 20 мм.

Такое расположение секций даст эффективный теплообмен и позволит оборудованию работать на полную мощность. Кроме соблюдения расстояния обязательным условием является горизонтальность батареи. При разметке крепежей необходимо использовать уровень, чтобы избежать уклонов, иначе возникнут проблемы с воздушными пробками, которые не исправят даже встроенные воздухоотводы. При монтаже новой системы оборудования перед запуском обязательно проводится проверка специальным оборудованием – опрессовщиком. Прибор создает в системе повышенное давление (примерно на 25%), что позволяет проверить герметичность и надежность всех соединений.

Рейтинг: 0 Голосов: 0

Умение правильно подобрать радиаторы отопления дорого стоит. Если в вашей квартире ранее не хватало тепла, а батареи буквально сами просили укрыть их одеялом, дабы спасти от зимнего холода – это значит, что вами изначально был не правильно выбран тип отопительной системы. Если вы не знаете, как в.

Радиатор отопления это такая конструкция теплоносителя, которая обеспечивает обогрев помещение и выполняет функцию терморегулятора. В каждом доме без исключения есть батареи, которые рано или поздно требуют профилактического осмотра, или даже ремонта. Проводя такое тестирование системы перед кажд.

Для обеспечения оптимальных показателей отопительной системы проводится расчет количества секций радиатора на отапливаемую площадь. Довольно часто выясняется, что стандартного радиатора недостаточно и секции необходимо добавить, иначе, отопление не будет эффективным. Рассмотрим, как правильно сое.

Выбирая радиатор отопления, в первую очередь обращают внимание на материал, из которого он изготовлен и на его мощность. От этих факторов зависят эксплуатационные и технические характеристики батареи. Другим немаловажным при выборе критерием является стоимость оборудования

Разберемся с показател

Другим немаловажным при выборе критерием является стоимость оборудования. Разберемся с показател.

Двухтрубная система отопления

Это разводка с парой трубопроводов, по одному из которых поступает теплоноситель, по второму уходит обратка. Магистраль подходит к каждому радиатору, обеспечивая стабильную температуру теплоносителя. Это называется параллельным подключением и позволяет регулировать интенсивность подачи носителя путем монтажа терморегулятора на батарею.

К недостаткам относят значительные затраты – потребуется в два раза больше труб, запорной арматуры, прочих элементов. Но этот минус нивелируется простотой балансировки и возможностью экономить. Например, в частном доме можно снизить температуру теплоносителя на период, пока никого не будет дома, что снизит расходы на топливо.

Виды

Основной признак, по которому могут различаться однотрубные варианты отопления, это схема циркуляции теплоносителя.

Вертикальная схема

Ее особенностью является применение вертикальных стояков и возможность установки в многоэтажных домах. При этом теплообменники отопления подключаются последовательно, начиная с верхнего этажа. Кроме того, наличие вертикального стояка позволяет организовать самотечную сборку, не требующую применения циркуляционного насоса.

Теплоноситель здесь будет приходить в движение, стекая под воздействием гравитации по имеющим некоторый наклон горизонтальным участкам труб. Кроме того, теплоноситель дополнительно будет двигать сила, возникающая в вертикальных стояках за счет разности в плотности теплоносителя с разной температурой.

Горизонтальная

Применяется лишь в одноэтажных домах. Может быть как самотечной, так и с принудительной циркуляцией. Все радиаторы отопления в горизонтальных системах подключаются параллельно. Возможно создание схем с несколькими петлями, подключаемыми через коллектор.

Кроме того, существует вариант однотрубного отопления, в котором теплоноситель проходит не только через радиатор, но и параллельно через трубу небольшого диаметра.

Это позволяет создавать более длинные петли за счет более эффективного распределения тепла по всей длине отопительной магистрали. Называется такая схема «ленинградка».
