Система отопления в частном доме: схема от газового котла

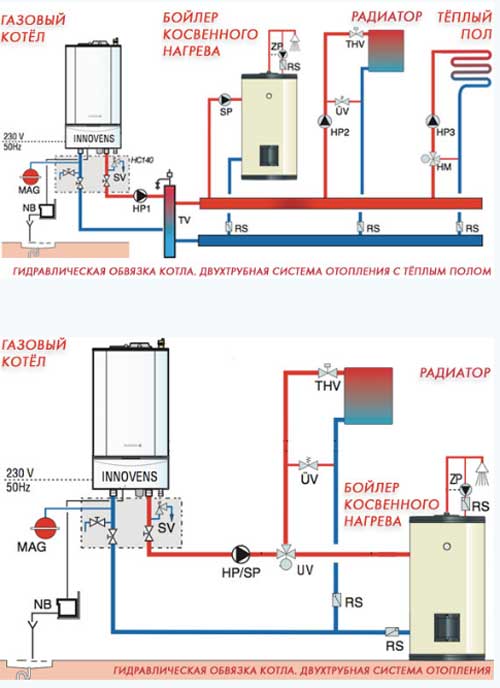

Принципиальные схемы газового отопления

Газовое отопление – выгодное решение для частного дома. После выбора начинается разработка подходящей для помещения схемы.

Существует несколько типов систем.

Примеры схем

С естественной циркуляцией

Такая схема еще зовется самотечной или гравитационной. Работает она за счет свойств носителя. Еще в школьном курсе физики объясняется, что плотность воды в холодном состоянии значительно выше плотности нагретой жидкости. Этот принцип помогает циркуляции воды в системе, устроенной по данному типу.

Давление остывшей жидкости вытесняет жидкость охлажденную, она устремляется вверх и проходит по трубам, остывает и возвращается в котел. Дальше остывшая вода снова вытесняет воду, которая уже успела нагреться. Циркуляция будет продолжаться до тех пор, пока не будет прекращено нагревание воды в котле.

При монтаже системы нужно учитывать некоторые нюансы. Например, трубы нужно устанавливать под небольшим углом (примерно 3-5º), а котел должен быть как можно ниже (в идеале – в подвальном помещении).

Преимущества:

1. Простота монтажа и разработки. Приходится учитывать только наклон труб и расположение котла.
2. Независимость от энергосети. Для циркуляции теплоносителя не нужно подключать насос к сети электропитания. Не требуется искусственно создавать тягу, которая заставит жидкость подниматься.
3. Отсутствие шума во время работы.
4. Долговечность. Система с естественной циркуляцией работает на протяжении 25-30 лет при правильном монтаже и эксплуатации, не нуждаясь в капитальном ремонте (за исключением возможных экстренных ситуаций вроде аварий).

Среди минусов:

1. Ограниченность длины. Схема работает только в небольших домах, так как длина контура не должна превышать 30 м.
2. Полностью ручное обслуживание. Обойтись без засоров и загрязнений не получится. Трубы придется прочищать вручную.

Естественная циркуляция

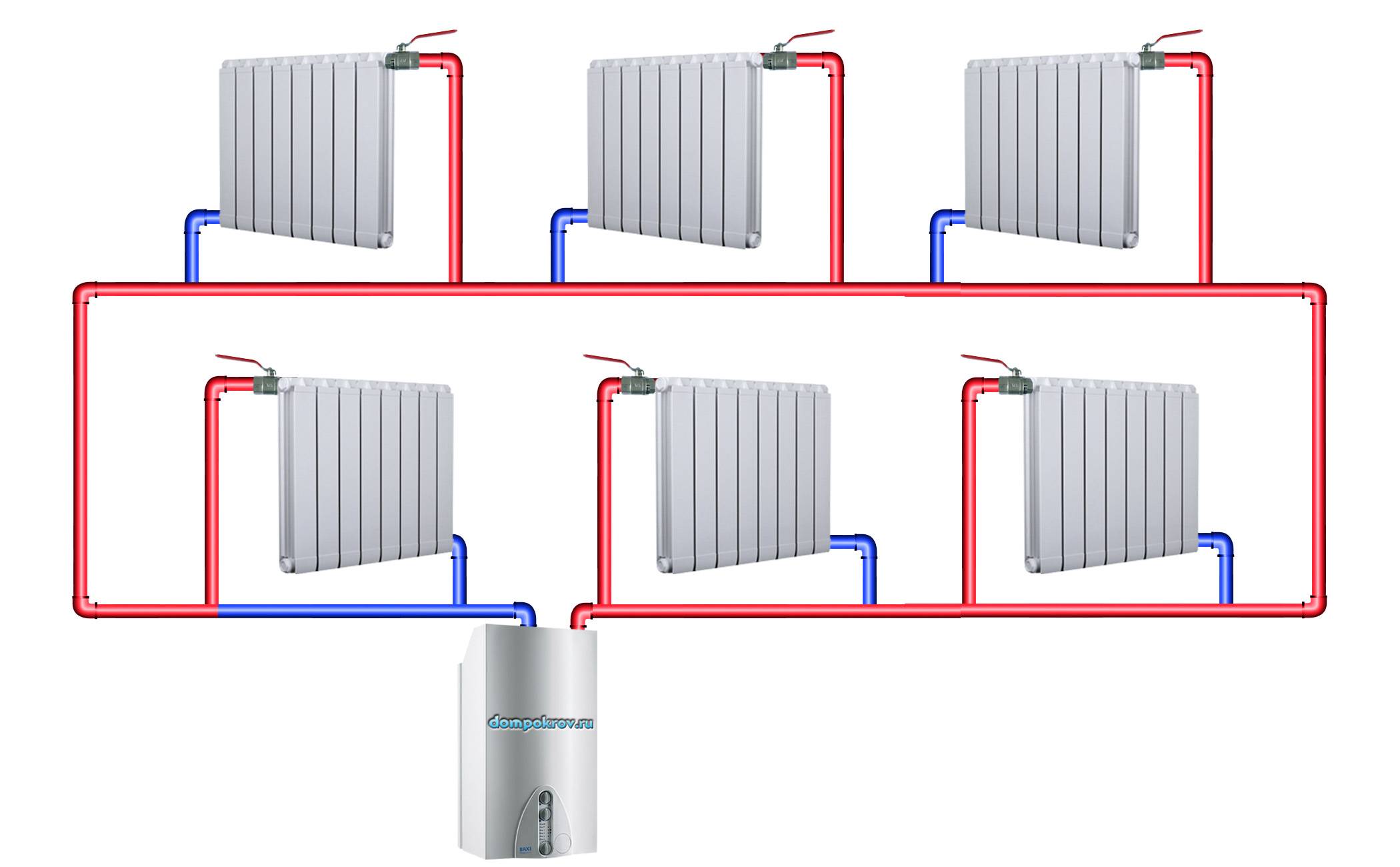

С принудительной циркуляцией

Газовое отопление в частном доме можно провести своими руками и при использовании более сложной схемы, в которой циркуляция жидкости происходит при помощи насоса.

При использовании этой схемы нет ограничений по разводке отопления: оно может идти по низу от котла, по верху, вровень, в два ряда и больше. Но стоит учесть, что насос работает не беззвучно. Появляется проблема завоздушивания в начале отопительного сезона.

При монтаже этой системы не нужно высчитывать точный наклон труб, разветвлять систему можно в любой последовательности

Но важно учесть, что трудные зигзаги потребуют установку насоса большей мощности, который будет издавать больше шума

Схемы с циркуляцией по принуждению обычно выглядят меньше, чем системы с циркуляцией естественной по причине необходимости обеспечивать все промежутки насосами и различными перегонками.

Принудительная циркуляция

Комбинированная система

Схема совмещает себе элементы принудительной и естественной циркуляции. Комбинированная система в частном доме предпочтительнее, чем другие виды.

В этом случае монтаж труб выполняется под уклоном. В схеме имеется насос, который присоединяется к основному циклу при помощи обводной трубы. Трубы и их разводка выстраиваются по принципу естественной циркуляции.

Основные циклы работы происходят с использованием естественной циркуляции. Насос в системе нужен, если требуется быстрый прогрев дома. Он включается вручную, и жидкость в системе начинает двигаться по трубам с использованием принудительной тяги.

Режим работы естественной циркуляции менее затратный и бесшумный. А принудительный режим подходит при наступлении внезапных заморозков или холодными ночами.

Требования к системе отопления

Независимо от того, модернизируется ли старая система или она проектируется «с нуля» в только что построенном доме, первое, с чего нужно начать, — это ознакомление с нормативной документацией. В ней подробно расписано, каким образом оборудование вводится в эксплуатацию, и описываются тонкости и особенности его дальнейшего использования.

Потратив на это некоторое время, можно быть уверенным, что система отопления прослужит далеко не один год. Из года в год требования корректируются и обновляются. Но существуют некоторые принципы, которые должен знать каждый владелец коттеджа. Первое, что нужно обеспечить при монтаже системы отопления, — это взрыво- и пожаробезопасность.

Для безопасной эксплуатации в процессе установки нужно позаботиться о свободном доступе к оборудованию для его чистки и регулярных проверок

В список правил, которые помогут сделать частный дом не только уютным, но и безопасным для проживания, следует включить следующие аспекты:

1. Температура открытых элементов системы отопления не должна быть выше рекомендованной производителем.
2. Оборудование и все приборы следует правильно изолировать. Это позволит избежать ожогов, исключить образование влаги и уменьшить тепловые потери. К тому же горячие элементы могут стать причиной воспламенения пыли, газа или аэрозоля в комнате.
3. При использовании теплоносителя температура последнего должна быть ниже температуры его испарения или самовоспламенения на 20 градусов Цельсия. Например, если в системе используется вода, то нужно предотвращать ее закипание. Отличным решением будет поднятие давления.

Также к системе отопления предъявляются эксплуатационные требования. Ведь любое оборудование должны быть максимально прочным, долговечным, простым в управлении, бесшумным и удобным для ремонта.

Лучше заказывать оборудование у проверенных производителей. Такие компании выпускают действительно качественную продукцию, так как отвечают за нее своим именем

Выбрав котел, радиаторы и трубы, максимально соответствующие перечисленным критериям, можно избавить себя от множества проблем.

Описание проекта – основные моменты и особенности

Зачастую, первая часть плана обогрева — это некая инструкция, в которой указываются всевозможные характеристики дома, а также оборудования для обогрева, которое в нем установлено.

Следует отметить, что практически все проекты систем отопления содержат в своем описании несколько основных пунктов:

Расположение дома. Даются максимально подробные описания размещения строения относительно сторон света, окружающего ландшафта и географического положения. Все эти параметры нужны для правильного расчета температуры воздуха снаружи в холодное время;

Символьное изображение мест расположения элементов обогревательной схемы дома

Параметры оборудования. Раздел включает в себя разнообразную информацию, касающуюся температуры воды на выходе и входе (обратка) из котла, гидравлическое сопротивление.

Дополнительно, могут указываться данные относительно объема теплоносителя для систем отопления, уровня статического давления, сечения труб и материалов, из которых они изготовлены. Исходя из таких данных, можно в дальнейшем эффективно подобрать своими руками оборудование для безопасности схемы: расширительные баки, термостаты, клапаны и вентиля;

Спецификация. Проект на отопление включает в себя массу параметров и коэффициентов, которые потребуются для определения тепловой мощности обогревательного оборудования (расчета теплопотребления дома). Следует отметить, что общее значение теплопотребления зависит от внутренней кубатуры здания, наличия или отсутствия дополнительного утепления, а также теплопроводности всех элементов и даже географического расположения;

План обогрева загородного дома с указанием направления циркуляции теплоносителя

Смета. Проект по отоплению будет неполным, если в нем отсутствует цена на основные агрегаты и оборудование, использованные при обустройстве схемы.

Графическая составляющая: на что обратить внимание

Проекты отопления – комплекс документации, в котором наверняка самую важную роль играет именно графическая составляющая. В данном разделе обязательно должны быть представлены виды дома в нескольких проекциях, а также указания мест расположения котельного оборудования, труб, радиаторов и дополнительных узлов.

Все помещения, которые указаны в плане в качестве отапливаемых, должны иметь технических паспорт со следующими данными:

• Уровень температуры воздуха, необходимый для наиболее комфортабельного проживания;
• Нужная величина тепловой мощности;
• Индивидуальный номер каждого из зданий.

Расположение на схемах и чертежах котла отопления также нужно сопровождать некоторыми данными:

• Температура теплоносителя на выходе из агрегата и обратки;
• Удельная тепловая мощность генератора теплоты;
• Рабочее (а, зачастую, и максимальное) давление в системе.

План отопления для двухэтажного загородного коттеджа

Все данные обязательно пригодятся при выборе котла отопления, а также конвектора, радиаторов и циркуляционного насоса (если он предусмотрен). В том случае, если система обогрева здания запитана от централизованной теплосети, то эти данные также следует отобразить на чертежах (как правило, в месте расположения распределителей и коллекторов).

Трехмерная компьютерная модель разводки обогрева и вентиляции

Кто должен составлять планы системы обогрева дома

Система обогрева дома любого типа и этажности является довольно сложной по своему устройству, а потому, конечно же, в проекте следует предусмотреть все тонкости и нюансы ее работы. Для этого составление подобного документа следует доверять только профессиональным специалистам высокой квалификации.

При помощи современного оборудования и специализированного программного обеспечения опытные мастера создадут план обогрева в самый короткий срок, учтут в нем все тонкости и нюансы работы системы обогрева, обеспечат ее безотказность, эффективность и экономичность.

Какой вариант отопления выбрать

На каком варианте теплового агрегата остановиться зависит, прежде всего, от степени доступности топлива. Это может быть:

Отопление с использованием газового котла. Его можно устанавливать, если есть доступ к газовой магистрали. Но для монтажа подвода к гаражу придётся воспользоваться услугами специалистов газовой службы, заранее получив разрешение для выполнения такой работы. Устройство газового отопления также предполагает наличие в гараже приточной и вытяжной вентиляции. Популярным решением является использование газового баллона с тепловой пушкой.

Отопление печами на твёрдом топливе. Обычно это тепловые агрегаты с открытыми топками, изготовленные своими руками из подручных материалов. Такие источники тепла могут быть весьма эффективными и работать на торфе, угле, отходах деревообработки, пиллетах и многих других сгораемых материалах

Особое внимание при использовании таких печей следует уделять качественному дымоходу и хорошей вентиляции. К недостаткам печного отопления относится сравнительно небольшой срок прогорания топлива и необходимость постоянно подгружать его в топку. Это обстоятельство может быть частично нивелировано использованием пиролизных печей длительного горения, в которых одна закладка топлива может гореть до 12 часов и более

К преимуществам может быть отнесён быстрый прогрев помещения. Твердотопливные печи используются также в системах водяного отопления для гаража. Но в этом случае в качестве теплоносителя нужно применять антифриз, чтобы не возникало необходимости постоянного вмешательства в работу отопления. При использовании печей с открытыми очагами в гараже нельзя хранить легковоспламеняющиеся жидкости, например, запас бензина

Это обстоятельство может быть частично нивелировано использованием пиролизных печей длительного горения, в которых одна закладка топлива может гореть до 12 часов и более. К преимуществам может быть отнесён быстрый прогрев помещения. Твердотопливные печи используются также в системах водяного отопления для гаража. Но в этом случае в качестве теплоносителя нужно применять антифриз, чтобы не возникало необходимости постоянного вмешательства в работу отопления. При использовании печей с открытыми очагами в гараже нельзя хранить легковоспламеняющиеся жидкости, например, запас бензина.

Тепловые агрегаты на жидком топливе. Они могут работать на керосине, дизтопливе, отработанном масле и других горючих жидкостях. При этом, что является несомненным преимуществом, одной заправки бака топливом может быть достаточно для обеспечения работы в течение нескольких суток. Виды и конструкции таких печей очень разнообразны и часто индивидуальны, поскольку изготавливаются своими руками.

Электрические котлы. Тоже весьма разнообразные конструкции, предназначенные как для отопления нагревательными элементами, так и для нагрева теплоносителя в жидкостных системах отопления. Особняком стоят индукционные котлы, которые не подведомственны ни одному контрольному органу. Преимуществом таких нагревателей является возможность полной автоматизации процесса и работа в непрерывном режиме без контроля со стороны. К недостаткам можно отнести сравнительно высокую стоимость электроэнергии. Если пользователь способен пренебречь таким обстоятельством, лучший выбор предложить трудно.

Использование энергии солнца. Для этого нет необходимости в сложном оборудовании. Достаточно соорудить трубную решётку по стенам гаража снаружи. Тепло получается за счёт нагрева циркулирующей по трубам жидкости и накапливается в системе отопления внутреннего контура. Даже при неблагоприятных погодных условиях такая система может дать 20–50% потребной тепловой энергии. Остальное можно дополнить тепловым агрегатом другого типа, включённым в ту же систему, например, индукционным котлом. Это только на первый взгляд кажется сложным. Рассмотрев каждую задачу в отдельности, можно понять её реализуемость в короткие сроки собственными руками.

В условиях гаража одним из лучших решений представляется устройство тёплого пола с любым нагревательным элементом, включая водяной, электрический или инфракрасный.

Инструкция по проектированию систем отопления

Если подойти правильно и с умом, то сделать проектирование систем отопления и водоснабжения можно и самостоятельно. Сначала выберите подходящую именно вашему дому систему. Многие дома в сельской местности находятся на печном отоплении. Оно надёжно, проверено веками. Но есть небольшие минусы: нужно регулярно заготавливать дрова и в доме часто возникают перепады температуры.

Печь является одним из самых простых способов устройства отопления частного дома

Изучите примеры проектов системы отопления. Посмотрите, насколько подходят вам системы отопления с использованием электричества и газовых котлов. Если вы уверены в бесперебойной подаче электроэнергии, то можете их использовать. Котлы не имеют тех недостатков, которые есть у печи, но зато зависят от электроэнергии. Поэтому хорошим решением может быть комбинированное отопление. Оно включает в себя дровяную печь и котёл, например, газовый. Тогда вы будете меньше зависеть от различных неожиданностей.

Для начала нужно знать объём и площадь помещения, которое будет отапливаться, выполнить все замеры и сделать таблицу, в которой вы будете суммировать объёмы жилых и подсобных помещений. Сделайте её удобной для вас, чтобы было понятно и просто посмотреть нужную информацию. Затем на схеме дома выделите те места, где вы хотите монтировать отопительные приборы (такие, как: стояки, печи, котлы, радиаторы и так далее). Сделайте схему разводки труб отопления, конечно, если такие у вас предусмотрены.

Чертеж системы отопления

Когда делается проектирование и расчет систем отопления, необходимо принимать во внимание взаимное расположение жилых помещений. Если дом имеет больше одного этажа, нужно будет составлять поэтажный план и указывать места, где будут установлены дымоходы, стояки и другие коммуникации

Обязательно необходимо предусмотреть систему защиты дома от возгорания. Особенно это нужно, если решено использовать печное отопление, особенно там, где трубы отопления будут выводиться наружу.

Разработка проекта отопления учитывает и расположение дома по отношению к розе ветров и даже сторон горизонта. Хорошо бы иметь данные о ветровой нагрузке в среднем за год, они позволят сделать отопление эффективнее и экономичное. И правильно рассчитать нужную мощность и количество приборов отопления.

Карта ветровой нагрузки России

Принимая во внимание выбранный вами тип отопления, приготовьте материалы, инструменты и оборудование, которое вам понадобиться. Для облегчения работы можно составить подробный список всего необходимого

Просчитать финансовые затраты. Совсем не обязательно приобретать материалы в большом количестве, про запас.

В том случае, если вы затрудняетесь выполнять проектирование систем отопления и вентиляции сами, лучше воспользуйтесь услугами профессионалов. Они проведут консультацию,  во время которой будут рассмотрены все технические и организационные вопросы по проектированию отопительной и других инженерных систем. На основе данных по вашему дому проектировщиками будет выполнена программа для проектирования отопления и вы узнаете,  сколько стоит проект отопления.

https://youtube.com/watch?v=JvkIH_HzwXA

Программа для проектирования системы отопления выполняется при учёте технического задания, которое даёт заказчик, данных о доме, договоре на проектирование системы. Затем при встрече проектировщика и заказчика обсуждаются различные нюансы, техническое задание, определяется стоимость проектирования отопления. Если  у сторон нет вопросов и претензий друг к другу, они заключают договор

Очень важно на этом этапе выяснить уточнить нюансы. Это делается для того чтобы исключить в будущем различные недоразумения и недовольства

Бывает, что специалист выезжает на объект. Обычно это нужно, когда проектирование выполняется для уже построенного здания, что усложняет работу проектировщика.

Горизонтальная и вертикальная схемы с верхней разводкой

Они являются достаточно редкими, поскольку предусматривают установку труб на стенах, из-за чего очень бросаются в глаза и точно не украшают интерьер.

Первая схема предусматривает прокладку горизонтальных магистралей под окнами или посередине стены. При этом к каждому радиатору опускают по две вертикальные трубы. Одна из них предназначена для подачи теплоносителя, другая – для движения охлажденной воды в обратную линию.

Вертикальная схема с верхней разводкой предусматривает подключение радиаторов разных этажей к отдельным парам вертикальных стояков. При этом батареи на разных этажах устанавливают одну над другой.

В каких домах выгоден однотрубный самотек

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Способы отопления и их экономичность

Традиционно для обогрева частных домов используются автономные системы отопления. Источниками энергии для их работы выступают природный газ, сжиженный газ, твердое топливо, жидкое топливо и электроэнергия. Самыми экономичными считаются системы, работающие на природном газе . Но в некоторых условиях их экономичность не играет никакой роли. Например, если дом не подключен к газовой магистрали, то сравнения с газом тут не уместны.

Газовые системы отопления

Экономные системы отопления частного дома – это системы, работающие на дешевом теплоносителе. Если поблизости проходит газовая магистраль, смело подключаемся к ней и пользуемся одним из самых недорогих источников энергии. Сравнивая расходы на газ с расходами на другие источники, начинаешь понимать, что это один из самых недорогих видов топлива.

При отсутствии газовой магистрали нередко используется сжиженный газ, поставляемый в баллонах или хранимый в газгольдерах. Но этот вариант нельзя назвать самым экономичным, хотя он очень прост по своей реализации – достаточно приобрести обычный газовый котел и перенастроить его на работу со сжиженным газом.

Твердотопливные системы отопления

Экономное отопление частного дома без газа можно построить на основе твердотопливного котла. Для его питания используются каменный уголь, кокс, брикетированное топливо и даже обычные дрова. Дольше всех горит каменный уголь, но и стоит он достаточно дорого. Зато отопительная система получается не только экономичной, но и недорогой – самый простой твердотопливный котел отличается вполне доступной стоимостью.

Самое дешевое отопление частного дома без газа строится с применением твердотопливных котлов. иногда и самодельных. Если хочется обеспечить более удобную эксплуатацию системы, следует присмотреться в котлу с небольшим бункером для пеллетного топлива (топливные гранулы). Такие пеллетные котлы работают в автоматическом режиме, требуя лишь периодической загрузки новых порций пеллет.

Работа твердотопливных котлов на дровах осложняется необходимостью слишком частой загрузки дров. К тому же, дров нужно очень много, что увеличивает расходы на эксплуатацию отопительной системы. Стоит только прозевать момент загрузки очередной порции топлива, как в доме начнет становиться прохладнее. Проблема решается установкой специальных твердотопливных котлов длительного горения.

Следует отметить, что отопительные системы, работающие на дровах, могут быть экономичными вплоть до полной бесплатности – дрова можно нарубить в лесу самостоятельно, чем пользуются люди, живущие в небольших населенных пунктах.

Жидкостные отопительные системы

Системы отопления на жидком топливе нельзя назвать самыми экономичными. После газа и твердого топлива они занимают почетное третье место. В качестве топлива здесь используются отработанное машинное масло и солярка. Из-за этого в домах, отапливаемых жидкостными котлами, постоянно стоит характерный запах. Также есть необходимость создания специального хранилища для жидкого топлива, причем на удалении от жилых построек – это создает дополнительные расходы.

Электрические отопительные системы

Дешевое отопление частного дома электричеством создать сложно – нужен источник халявной электроэнергии. Все дело в том, что классические электрические котлы необычайно прожорливые. И сделать здесь что-то практически невозможно, так как их эффективность составляет 99% — то есть, практически вся энергия перерабатывается в тепло. Некоторую экономичность могут обеспечить индукционные котлы, но многие специалисты не готовы подтвердить этот факт.

Экономные электрокотлы для отопления частного дома существуют, но стоят они значительно дороже, чем их простые малогабаритные собратья. Достижение экономии в них осуществляется за счет применения погодозависимой автоматики и комнатных температурных датчиков. То есть, они способны автоматически подстраиваться под особенности наружных и комнатных температурных условий, регулируя мощность нагрева – если бы регулировками занимался человек, то расходы были бы больше.

Минусами электрических систем являются необходимость в наличии хорошей электропроводки и наличие трехфазной сети для питания наиболее мощных моделей котлов.

Лучевая разводка

Для двухэтажных строений, а также домов со множеством этажей, если прокладывать трубы по стенам не получается, лучше использовать лучевую разводку отопления.

Если выполняется лучевая разводка системы отопления, теплоноситель оказывается равномерно распределенным по всем батареям. При этом не имеет значения, в какой близости от комнаты расположен котел. Все помещения прогреваются одинаково хорошо. Ремонтировать систему можно без ее отключения.

По этим причинам многие пользователями выбирается именно лучевая разводка системы отопления. Особенно часто ее устанавливают в домах с двумя этажами. Подобные системы имеют и другой недостаток – они всегда выполняются двухтрубными. Поэтому их установка довольно дорогая и требует больше материала.

Такая разводка является коллекторной, поскольку главным элементом в ней является коллектор. Благодаря этому элементу теплоноситель распределяется по контурам, начиная с основной магистрали.

Как видно, разводку отопления в доме проводят разными способами. При выборе наиболее подходящей системы следует разобраться со схемой, наиболее подходящей для конкретного дома.

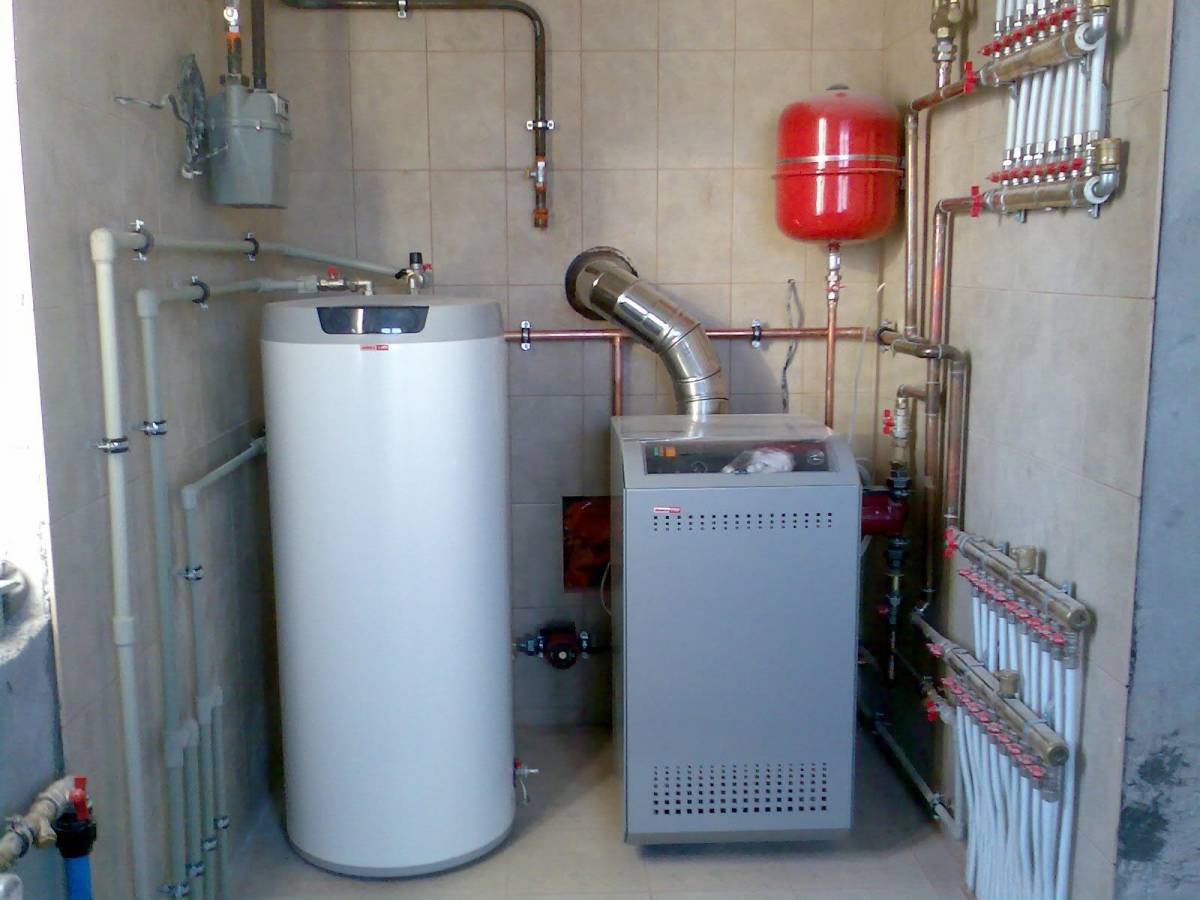

Водяная газовая система отопления частного дома

Наиболее распространенной системой отопления является водяная: роль носителя тепла выполняет вода, которая циркулирует по замкнутому контуру трубопровода. В котле вода нагревается, далее передает тепло по трубам и радиаторам (батареям) отопления.

Такая система газового отопления частного дома имеет несколько достоинств:

• вода является эффективным теплоносителем;
• система циркуляции – замкнутая, поэтому после первоначального заполнения объем воды не должен изменяться;
• водяное газовое отопление частного дома видео, которое можно посмотреть ниже, покажет, что такую систему можно обустроить самостоятельно;
• в такой системе просто создать контур, который обеспечивает равномерную подачу тепла в каждое помещение.

Среди недостатков водяной газовой системы отопления:

• радиаторы отопления нужно постоянно держать в чистоте, так как при покрытии пылью эффективность обогрева помещений будет ниже;
• в сравнении с воздушным отоплением, водяное после включения не сможет обеспечить такое же скорое нагревание воздуха;
• элементы, которые входят в систему водяного отопления, часто могут трескаться, коррозировать и т.д. Это может не только ухудшить микроклимат в доме, но и стать причиной порчи интерьера помещений;
• к качеству носителя тепла – особые требования: в воде должно быть минимизировано количество солей;
• отопление нельзя просто взять и выключить зимой, когда на улице очень холодно, так как это может привести к замерзанию воды, которая увеличится в объемах и разорвет трубы. Поэтому газовое отопление частных домов такого типа не подойдет для дач, где хозяева бывают не часто, особенно в зимнее время.

Многотопливные котлы вместо двух котлов

Для небольших объектов теплоснабжения допускают установку котлов, конструкция которых предусматривает возможность одновременного сжигания нескольких видов топлива.

Лучше всего зарекомендовали себя пары:

• твердое топливо — электричество;
• магистральный газ — сжиженный газ;
• магистральный газ — мазут;
• жидкое топливо — электричество;
• сжиженный газ — электричество;

Первая пара наиболее распространенная и реализована во многих отечественных твердотопливных котла, когда в контур отопления вмонтированы ТЭНы с нагрузкой не менее 50 % от номинальной мощности.

Таким образом, приняв решение оборудовать котельную двумя котлами, способных к совместной работе, пользователь однозначно выигрывает, получая более современную энергоэффективную комбинированную схему теплоснабжения.

При правильном подборе оборудования можно достичь не только минимальной себестоимости тепловой энергии, но и повысить уровень автоматизации, надежности и безопасности источника отопления.

Какой внутренней системе топления отдать предпочтение

Проект отопления загородного дома строится не только на выборе типа энергоносителя и котла, но и типу поступления тепла в помещение. Их существует несколько.

Видео описание

В нашем видео продолжим тему отопления в доме и прямо наглядно сделаем проектное решение отопления для дома:

Водяной обогрев

Самая распространенная, надежная и эффективная для большинства пользователей система подачи тепла. Представляет собой систему (замкнутый контур) по которому движется (беспрерывно) горячая вода, согревая комнаты. Функцию нагревателя выполняет котел, к которому подводится трубная разводка, примыкающая к радиаторам отопления. Именно он отвечает за нагрев воды и подачи ее к каждому радиатору.

Отдав тепло вода, уже охлажденной, поступает снова в котел, нагревается до нужной температуры и снова повторяет свой технологический цикл.

Общая схема водяного отопленияИсточник rusolymp.ru

Здесь можно использовать котел любого типа, работающем на любом виде топлива. Водяная система обогрева подразделяется на две подгруппы, по типу движения теплоносителя:

Естественная циркуляция

Здесь вода движется по трубопроводу без какого либо принуждения со стороны механических устройств. Достигается такой эффект только посредством правильного монтажа всех компонентов тепломагистрали – все трубы должны располагаться под определенным углом наклона. Иначе система работать не будет.

Естественная подача воды по трубам к радиаторамИсточник vse-otoplenie.ru

Принудительное движение теплоносителя

Более проста в использовании и монтаже. Выполняет ту самую функцию, но с помощью циркуляционного насоса. Здесь трубы и разводку можно располагать как угодно. Единственным требованием для этой системы считается установка дополнительного источника электропитания (розетки) для насоса.

Принудительная подача горячей воды по системеИсточник opalennia.com

Воздушное отопление

Этот проект можно осуществить только при постройке дома. Для уже построенного здания обустройство будет чрезмерно дорогим, так как эта технология предусматривает обустройство воздуховодов (из металла, пластика или текстиля), через которые подается нагретый теплогенератором воздух.

Бывает принудительным и гравитационным. Естественный воздухообмен происходит по законам физики – теплый воздух поднимается к верху, холодный устремляется вниз. Принудительный способ отличается от предыдущего тем, что воздушные потоки перемещаются за счет установки вентиляционного оборудования.

Для организации воздушного отопления надо тщательно рассчитывать схемы движения теплых и холодных воздушных потоковИсточник nts-sk.ru

Электрическая

Эта технология предусматривает установку:

• электроконвекторов;
• инфракрасных длинноволновых обогревателей;
• систем «теплый полы».

Для достижения максимального эффекта, уютного микроклимата рекомендуется комбинировать в одном проекте несколько электроприборов для обогрева дома.

Такое отопление нельзя считать экономным, платежи за электроэнергию обязательно увеличатся. Если это не по карману, то следует выбирать более дешевый способ обогрева.

Водяное отопление от электрического котлаИсточник de.decorexpro.com

Что входит в профессионально составленный проект системы отопления

Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:

1. Титульный лист с оригинальной печатью организации.
2. Пояснительная записка (в обязательном порядке) к созданному проекту.
3. План разводки коммуникаций (общий).
4. Высотный план той же разводки.
5. Смета: за проект, материалы, на виды работ и их стоимость.
6. Спецификация материалов и спецоборудования.
7. Проект в виде подробного эскиза.
8. Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.
9. План проводки инженерных коммуникаций, места подключения и врезки.

Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.

Видео описание

Где могут быть допущены ошибки при организации отопления дома, подробно в этом видео:

Обращаясь к профильным фирмам заказчик не только экономит денежные средства, но и получает гарантию того, что его отопительная система будет работать правильно, долго и функционально. Не нужно будет ничего переделывать, а главное – не бояться за жизнь своих близких.
