Расчеты и архитектура
У проекта всегда есть архитектурная часть, которая предполагает расчет постройки помещения под котельную, ее обустройство, мощность технических элементов.
Перед тем, как установить любую часть узла (например, котел или дымоход), требуется провести точные расчеты. Для этого не нужно специфических знаний, достаточно использовать готовые формулы или онлайн-калькуляторы.
Правильное составление проекта котельной
Чтобы верно спроектировать котельную, нужно выбрать место под установку основного котла. По стандартам котельная не должна располагаться внутри жилого помещения. Если подходящих площадей в доме нет, делается пристрой.
Расчетная мощность теплогенератора одноэтажного или многоэтажного здания влияет на размер котельной. Требования при оборудовании теплового узла:
- Высота помещения не менее 2,5 м.
- Объемом от 15 м3.
- Обязательная вентиляция.
- Минимум одно окно и одна дверь.

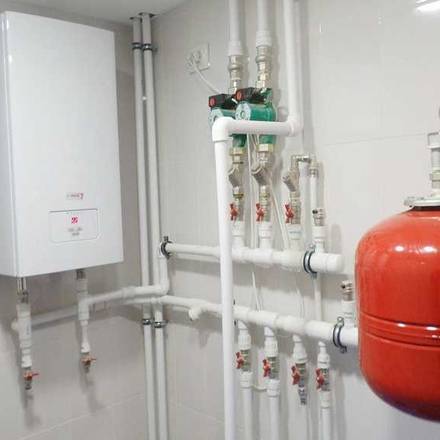

Пример обустройства котельной
Учитывается мощность теплового генератора: установки от 151 кВт можно ставить только на первых или цокольных этажах, а аппараты слабее допускается монтировать на втором или третьем этаже дома
Это важно для проектирования отопления многоэтажного коттеджа
Самые маленькие модели (до 60 кВт) устанавливаются на кухне, но если в ней есть окно с форточкой для проветривания.
Имеет значение и материал, из которого построено здание. Например, проект для отопления деревянного дома отличается от постройки из кирпича.

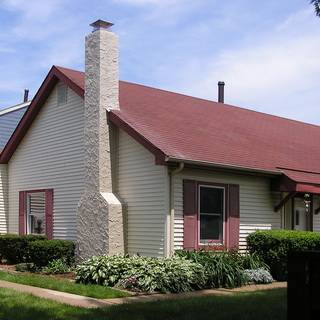

Выбор дымохода, расчет размеров
Дымоходная труба ставится в обязательном порядке. Через нее выводятся продукты горения наружу, в случае появления утечки частично отводится газ.
Необходимо, чтобы материал обладал огнестойкостью не менее 1 ч. Все стыки, швы также покрываются огнестойкими герметизирующими средствами, а основная труба не должна пропускать газы.
Согласно СНиП 2.04.05-91, величина сечения дымохода зависит от мощности основного прибора: чем мощнее котел, тем шире труба.
Чаще всего применяются сэндвич-трубы из нержавеющей стали. Если собственник хочет сделать кирпичное сооружение, рекомендуется установить жаропрочную металлическую трубу, а вокруг нее выложить кирпич.
Керамические изделия используются редко, так как материал очень хрупкий, но при этом тяжелый.
Сечение дымоходных элементов 16 см подходит для теплогенераторов до 3,5 кВт, если показатель достигает 5,2 кВт, нужны изделия 19 см, а под 7,2 кВт – 22 см.
Длина зависит от высоты крыши и от того, как далеко от конька будет располагаться дымоход: чем дальше планируется поставить трубу, тем выше она должна находиться относительно крыши.
Необходимая мощность
При составлении проекта отопления учитывается общий показатель мощности конструкции.
Первое, на что обращают внимание, это климатические условия. В холодных регионах оборудование должно вырабатывать больше тепла, чем в районах, где температура редко опускается ниже -10 С. Нельзя обойтись без вычисления площади, объема каждого обогреваемого помещения, количества радиаторов
Всегда смотрят, есть ли теплоизоляция, насколько хорошо она выполнена
Нельзя обойтись без вычисления площади, объема каждого обогреваемого помещения, количества радиаторов. Всегда смотрят, есть ли теплоизоляция, насколько хорошо она выполнена.
В итоге получается требуемая мощность котла, а запас рассчитывается в зависимости от модели. Одноконтурный прибор требует 30%, а двухконтурный – 50%.
Объем теплоносителя высчитывается путем умножения мощности теплогенератора на 15. Например, для обогрева комнаты площадью 81 кв. м потребуется котел на 16 кВт и 240 л жидкости.
Естественная или принудительная циркуляция?
Существует два способа циркуляции теплоносителя: под действием гравитации или циркуляционного насоса.
При естественном течении воды внутри системы не требуется дополнительно подключать насос. Но необходимо увеличить количество теплоносителя внутри труб, поставить более широкий трубопровод, при сборке системы выдерживать крен не менее 2%.
Естественная циркуляция
Выполняется балансировка температуры за счет увеличения количества секций радиатора, находящихся дальше всех от котельного узла.
Циркуляционный насос устраняет эти недостатки системы, но требует дополнительной установки датчиков, расширительного бака.
Котел — какой выбрать
Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.
Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.
В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

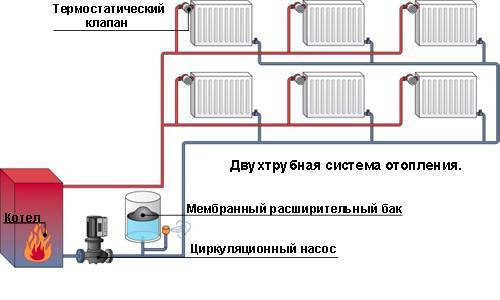

Двухтрубная закрытая система отопления в доме на два этажа (схема)
Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.
Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.
Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.
Пример закрытой системы отопления с индукционным котлом
Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.
Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.
Монтаж и подключение независимой системы отопления
Монтажные работы по своей сложности ненамного сложнее гравитационной трассы. Из дополнительных мероприятий стоит отметить необходимость организации источника бесперебойного питания. Это даст возможность не остаться без тепла при отключении электричества и реализуется за счет автоматического включения аккумуляторного источника бесперебойного питания или электрогенератора на жидком топливе.
К тому же модернизации подвержены и действующие трассы централизованного типа путем разделения теплоносителей баком теплообмена, установкой насоса принудительной циркуляции и источника бесперебойного питания. Замена или демонтаж трубопроводов с радиаторами при этом не требуется.
Схемы, по которым присоединяются приборы отопления, бывают двух видов. В зависимости от использования схемы различают два вида систем теплоснабжения – зависимые и теплоснабжения.

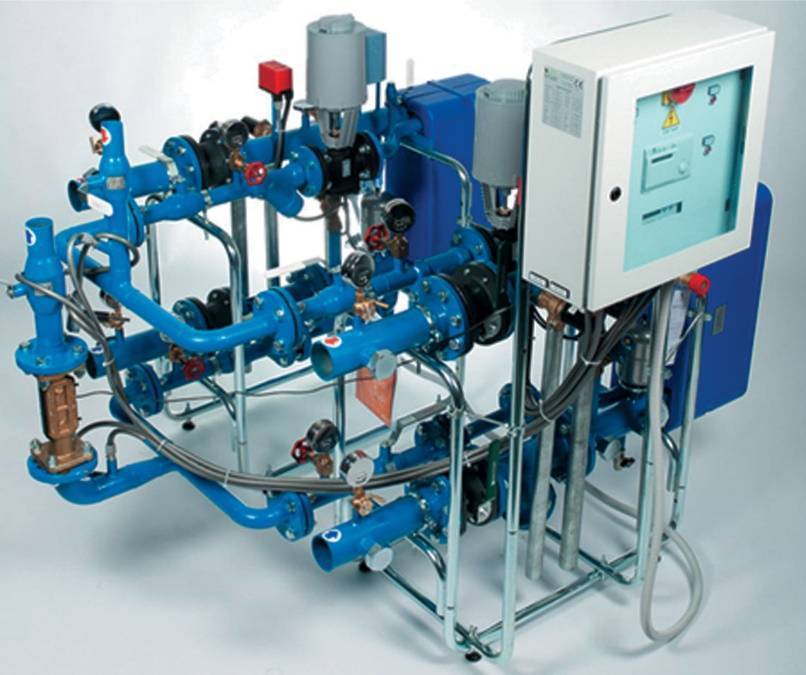

Смысл независимой системы теплоснабжения заключается в том, что оборудование абонентов изолируется от поставщика тепловой энергии с помощью гидравлики. А чтобы обеспечить абонентов теплом необходимы вспомогательные обменники центральных тепловых пунктов.
В случае использования зависимой системы, необходимо постоянное подключение ее к энергоносителю. Такая система представляет собой и трубы, а также котел, которые соединены между собой в одно целое. Смысл зависимой системы теплоснабжения заключается в циркуляции горячей воды по кругу в непрерывном режиме. Из-за того, что, зависимая система полностью привязана к теплотрассе, которая является главным источником тепловой энергии, при ее использовании невозможно настраивать температуру воды или даже, в случае потепления, отключить отопление.
Схема зависимой системы отопления
При использовании независимой системы отопления можно использовать различные виды топлива. Нужно отметить, что установка такой системы достаточно дорога. В отличие от зависимой системы, в независимой воду можно использовать и на другие потребности. Также преимуществом является и то, что независимая гораздо легче устанавливается в здании.
Помимо всего прочего, такая система дает возможность сэкономить денежные средства из-за того, что для ее функционирования требуется небольшое количество топлива. Количество топлива можно регулировать по собственному желанию, тем самым, образуя комфортабельные условия в помещениях.

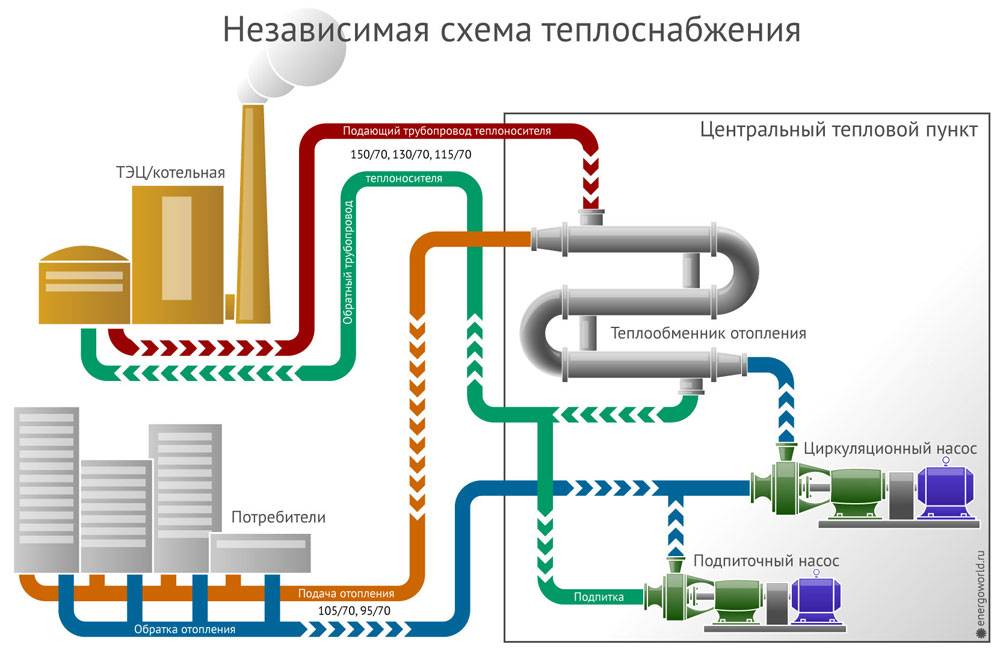

Схема независимой системы отопления
Принцип работы
Как отмечалось выше, для работы зависимой системы используется техническая вода, которая в процессе эксплуатации оставляет в трубах соли и песок, что нарушает проходимость воды в трубах. В случае же с независимой, возможно применение очищенной . Оборудование при этом можно показать достаточно большой срок эксплуатации.
Независимая система отопления вполне обходится без электричества. Оно может понадобиться лишь в том случае, если смонтирован бункер и транспортер, для того чтобы подавать топливо в котел.
Также можно использовать котел, работающий при помощи . Такие котлы представляют собой конструкцию, состоящую из механических , термостата, и стальной емкости. Такая система не привязывает вас к газовой магистрали.
Особенность схемы горизонтальной прокладки труб
Схема горизонтального отопления в двухэтажном доме
В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.
При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.
Центральное горизонтальное отопление
Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.
Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали
Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя
В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.
Автономное горизонтальное отопление
Отопление с естественной циркуляцией
В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.
К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:
- Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
- Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.
Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

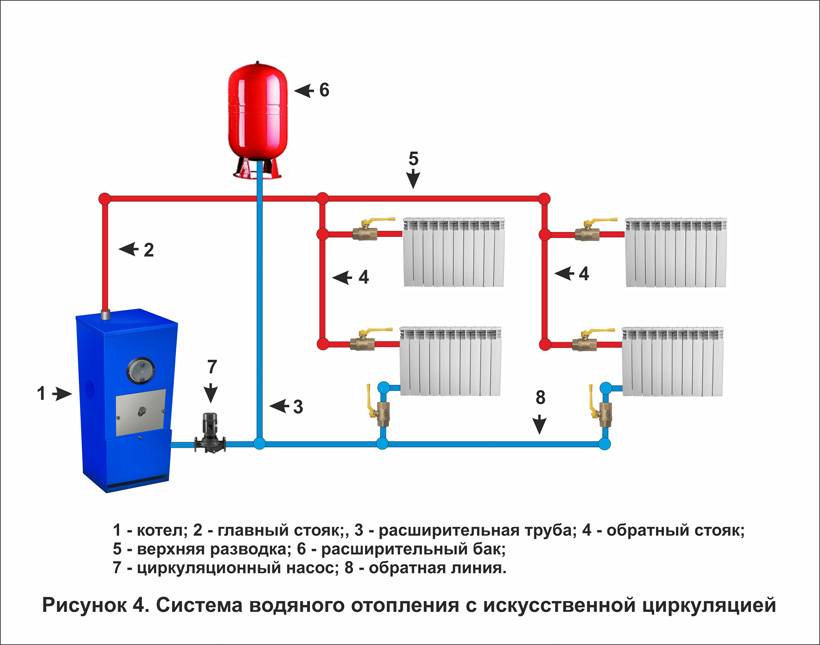

Отопление с принудительной циркуляцией и горизонтальным расположением труб
В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:
- Быстрое распределение горячей воды по всей магистрали;
- Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
- Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.
В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.
Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.
Виды систем отопления с гравитационной циркуляцией
Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.
Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
- При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
- Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
- При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

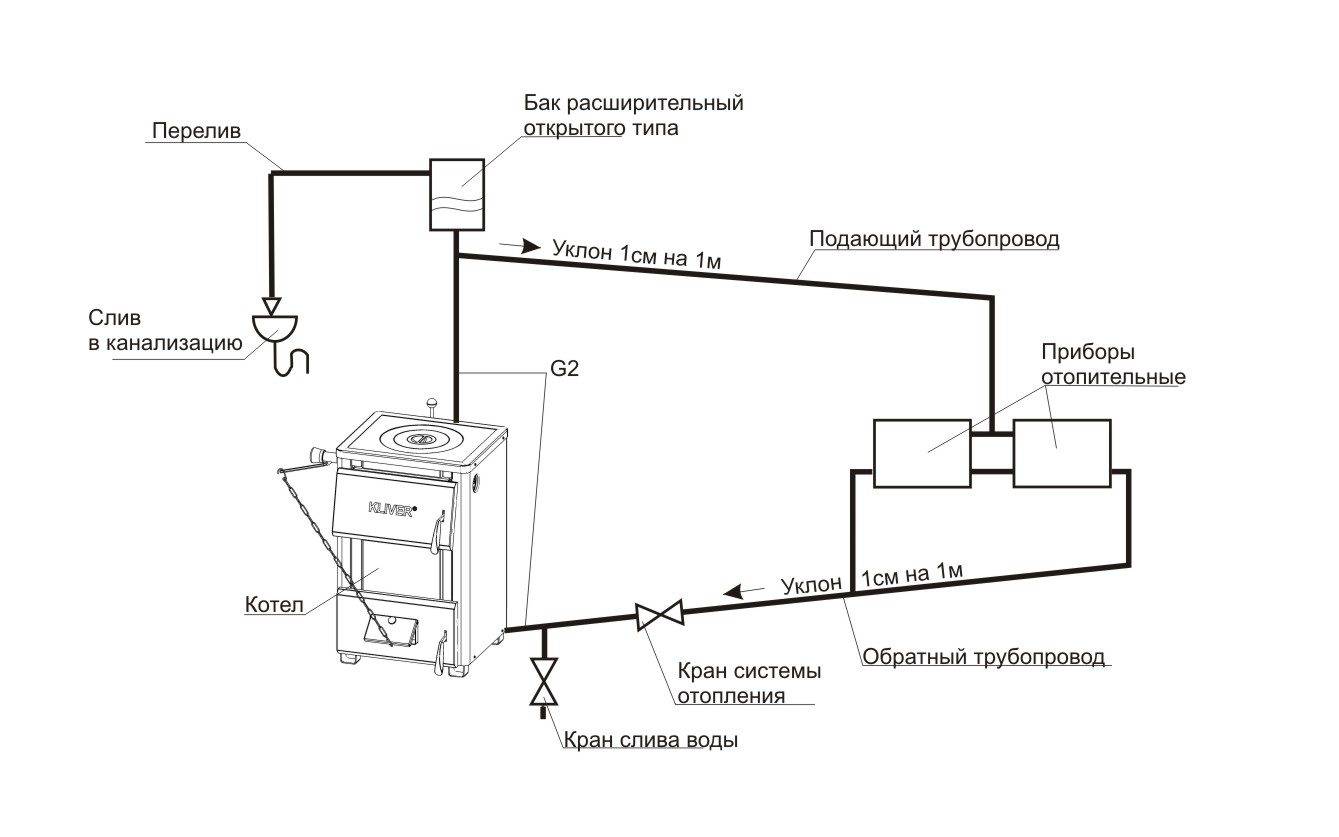

Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.
Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.
Однотрубная система с самоциркуляцией
Преимуществ у данного решения несколько:
- Отсутствует парный трубопровод под потолком и над уровнем пола.
- Экономятся средства на монтаж системы.
Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).
Двухтрубная система с самоциркуляцией
Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
- Подача и обратка проходят по разным трубам.
- Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
- Второй подводкой батарея подключается к обратке.
В результате, двухтрубная система радиаторного типа дает следующие преимущества:
- Равномерное распределение тепла.
- Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
- Проще выполнить регулировку системы.
- Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
- Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.
Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
Принцип работы
- Теплоноситель (вода или антифриз) нагреваются в отопительном котле. При увеличении температуры среды увеличивается объем.
Излишек теплоносителя переходит в расширительный бак, который по своему виду напоминает капсулу, разделенную на два отделения.
Одно отделение – это гидравлическая камера, куда поступает жидкий теплоноситель при нагревании. Второе отделение – газовая камера, которая заполнена азотом под определенным давлением;
Как работает расширительный мембранный бак
- До запуска отопления в баке устанавливается давление, равное гидростатическому давлению в контуре. При нагреве теплоносителя он поступает в расширительный бак через клапан.
За счет этого выравнивается давление внутри системы (так как объем газовой камеры уменьшается, а давление газа – увеличивается). Из расширительного бака теплоноситель возвращается в систему тем же циркуляционным насосом.
Экономия ресурсов
Зависимый тип закрытой системы предусматривает, что вода поступает к потребителю, минуя тепловые пункты. В данном случае нет необходимости устанавливать циркуляционные насосы, приборы для регулировки теплообмена и автоматического контроля. Но есть и минус – невозможность регулировать температурный режим в системе.
Независимые закрытые системы теплоснабжения экономят энергоресурсы в размере 10-40 % в год. Они позволяют регулировать количество поставляемого тепла, температуру теплоносителя и улучшать его качественные характеристики, что приводит к надежной работе нагревательного оборудования.
Пример открытой системы теплоснабжения на видео:
Достоинства и недостатки
Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.
Двухтрубная система отопления обычного и лучевого типа
Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.
Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.
Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе
Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему
Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.
Выполнение монтажных работ
Каждый домовладелец задается вопросом, как правильно делать отопление в доме. Монтаж системы отопления в частном доме своими руками проводится в несколько этапов:
Вначале обустраивают помещение, где будет установлен котел. Внутренняя отделка этой части дома должна выполняться из огнеупорных материалов. Также следует позаботиться о хорошей вентиляции.
При установке котла следует помнить, что оборудование не должно плотно стоять на полу, прижиматься к стене и доставать до потолка. Во всех измерениях должен соблюдаться небольшой отступ
Кроме того важно обеспечить свободный доступ к котлу.
Установив котел, можно подключать к системе циркуляционный насос или устанавливать коллектор. Действия зависят от выбранного типа системы отопления.
Далее монтируются и закрепляются необходимые датчики контроля и приборы учета, а также элементы, позволяющие регулировать работу всей системы или ее определенного участка.
На следующем этапе выполняют монтаж магистральных трубопроводов
Для фиксации трубных элементов в стенах делают отверстия с помощью перфоратора. В процессе работы следует придерживаться основного правила монтажа системы отопления: на каждый погонный метр делают уклон в 5 мм. Пренебрежение этим правилом может снизить эффективность работы всей отопительной системы, поэтому нужно ответственно подойти к этому этапу.
Завершением монтажных работ можно назвать установку радиаторов. Для их закрепления на стене делают отметки карандашом или маркером и перфоратором пробивают отверстия, в которые вставляют кронштейны. Делая разметку, придерживаются следующего: расстояние от пола до нижнего уровня радиатора должно составлять 10 см, от стены до задней поверхности – 2 см, от подоконника – 10 см. входное и выходное отверстие каждого радиатора оснащается вентилем для более простой замены или ремонта.
После установки всех элементов системы выполняют проверку. При установке газового котла обязательно требуется присутствие представителя газовой службы.
Из всего вышесказанного, можно сделать вывод, что монтаж отопительных систем в частном доме не является сложным процессом, что позволяет большую часть всех работ выполнить своими руками. Главное условие – соблюдение правил и неторопливый монтаж. Однако такое возможно при наличии большого количества свободного времени. Если сроки для выполнения монтажных работ небольшие, то можно некоторые этапы доверить специалистам. В некоторых ситуациях это позволяет сэкономить и время, и материальные средства.
Чтобы система отопления могла безупречно функционировать достаточно долгий срок, необходимо приобретать материалы только высокого качества. Приобретая качественные радиаторы можно добиться максимальной эффективности работы отопительной системы и сократить расходы на топливо.
Устройство печного отопления в частном доме: конструкция современных печей
Главными конструктивными элементами в устройства печного отопления частного дома являются: фундамент, шанцы, зольниковая камера, топливник, дымовые каналы (дымообороты), дымовые трубы.
Фундамент — это основание печи, принимающее на себя нагрузки от печи и дымоходов. Данный конструктивный элемент должен быть надежным, поскольку от его прочности зависит безопасность эксплуатируемого сооружения. Правильное размещение печного фундамента предполагает его отдельное расположение от фундамента дома. Минимальный промежуток между ними составляет 3 см, который заполняется песком.
Прежде всего, роют скважину, которая затем заполняется мелкими обломками камня или обожженного кирпича, после чего все тщательно утрамбовывается. Таким образом, подготавливают подушку под фундамент. Затем в котлован заливается жидкий цементный раствор. Кладка кирпичного или каменного фундамента выполняется с перевязкой швов. Последний слой цементного раствора тщательно выравнивается.
После возведения фундамента приступают к выполнению такого конструктивного элемента печи, как шланцы. Они представляют собой ряды кирпичной кладки, которая поднимает печь поверх фундамента. Для устройства шланцев выполняется два или три ряда кладки из кирпичей. Низ печи, таким образом, также задействуется в теплоотдаче.
Такой элемент конструкции печей отопления, как поддувало, или зольниковая камера, служит для подвода воздуха в топливник и для накапливания поступающей из него золы. Между топливником и зольниковой камерой устанавливается специальная решетка в виде чугунных или стальных прутьев. Во время работы печи дверца камеры должна быть открытой, а по окончании топки ее закрывают во избежание быстрого остывания воздуха внутри печи.
Топливник в устройстве печей отопления представляет собой печную камеру, в которой осуществляется сжигание топлива — дров и угля. В верхней части топливника устраивается специальное отверстие для отвода дымового газа. Размеры камеры подбираются с таким расчетом, чтобы была возможна загрузка в печь необходимого для разогрева печи количества топлива.
В нижней части топливника устраивают скаты к решетке, обеспечивая свободное перемещение золы в поддувало. Во избежание выпадения углей и золы из камеры топки ее дверца устанавливается выше решетки на один ряд кирпичной кладки. Продлить срок службы топливника можно, выложив его огнеупорным кирпичом.
Принцип работы печной отопительной системы в частном доме основан на заборе тепла дымовыми каналами, или дымооборотами. Они могут располагаться как вертикально, так и горизонтально, а также подниматься и опускаться. То, насколько эффективно работает печь, зависит от размеров дымооборотов и их расположения.
Дымовой газ, проходя через канал, отдает энергию в виде тепла стенкам, которые и нагревают печь. С целью повышения теплоотдачи дымовые каналы выполняют таким образом, чтобы они были длинными и часто меняли направление.
Дымообороты современного печного отопления частного дома могут быть сечением 13 х 13, 13 х 26, 26 х 26 см, их стенки делаются гладкими (они не оштукатуриваются, так как в случае разрушения штукатурки может произойти засорение каналов). Доступ к дымооборотам для их чистки от сажи осуществляется через специальные дверцы.
Для получения тяги, способствующей удалению газов от сожженного топлива, устраивают дымовую трубу, которую размещают за пределами дома — на крыше. Чаще всего ее делают круглого сечения, поскольку в трубах с углами перемещение газа несколько затруднено. Кроме того, круглые трубы удобнее чистить. В качестве материала для их изготовления используются керамические либо асбестоцементные трубы.
