Зависимая и независимая схема теплоснабжения: описание, особенности

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

  • зависимая – считается самой простой, поэтому чаще всего и применяется;
  • независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Как выглядит зависимая схема отопления

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время:

  • оборудование абонентского ввода несложное, а его стоимость недорогая;
  • зависимая схема присоединения отопления способна выдержать большие температурные перепады;
  • диаметр трубопровода меньше;
  • расход теплоносителя сокращается;
  • эксплуатационные расходы невысокие.
Недостатки Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить:

  • неэкономичность;
  • существенно затруднена регулировка температурного режима во время перепадов погоды;
  • наблюдается перерасход энергоресурсов.

Методы подсоединения:

  • прямое подключение;
  • с элеватором;
  • с установкой насоса отопления на перемычке;
  • с монтированием насоса на подаче или обратке;
  • комбинированный вариант – элеватор и насос.

Независимая система отопления многоквартирного дома

Независимый способ подключения

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

  1. Принцип работы следующий:
    • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
    • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
    • в данном случае смешивания воды не происходит.
  1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы.
    Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
  2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:
    • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
    • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

  1. Достоинства метода:
    • инструкция разрешает проводить регулировку температуры;
    • большой энергосберегающий эффект.
  1. Недостатки:
    • высокая цена;
    • сложность ремонтных и обслуживающих работ.

Сравнение схем

  1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
  2. Независимая схема дает возможность:
    • проводить регулировку температуры теплоносителя;
    • повышать экономичность использования, доводя этот уровень до 40%;
    • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
    • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

На фото – независимая схема позволяет регулировать температуру теплоносителя

Общие сведения

Зависимая система

Если схема подключения зависимая, то распределительная внутренняя система в здании будет сообщаться между собой посредством магистрального трубопровода, и тепловой носитель из магистрали начнет поступать через особый узел, названным элеватором, а после дойдет до радиаторов.

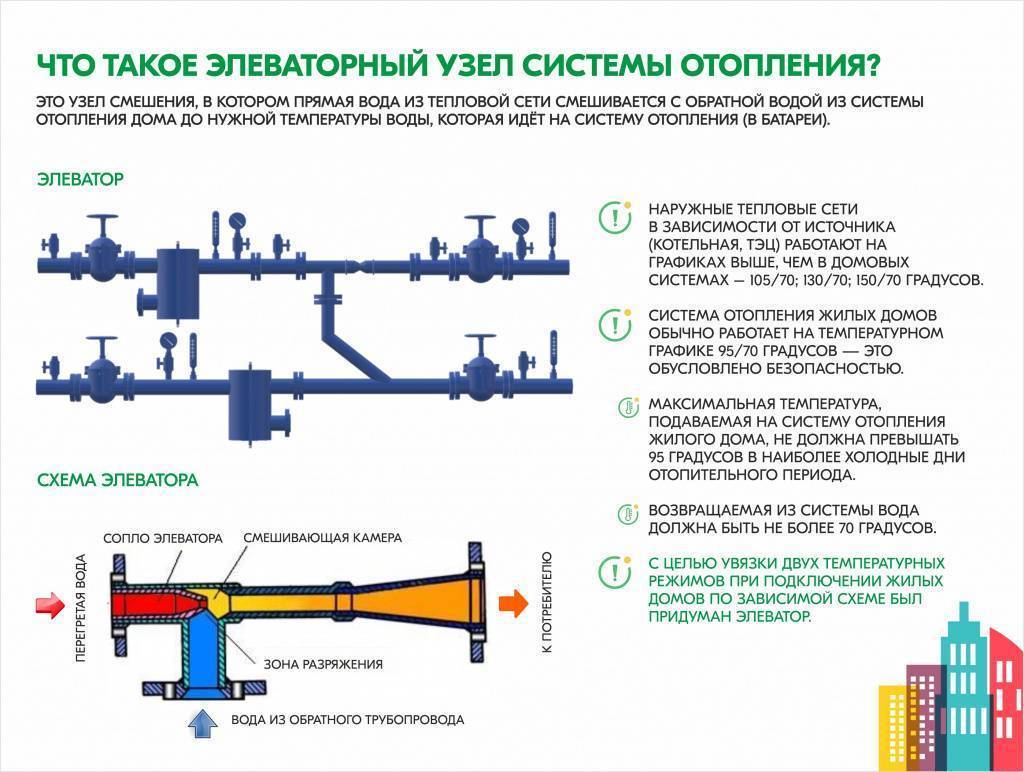

Элеватор – это узел для смешения, и в нем крайне горячий тепловой носитель из магистрали перемешивается с тем, который успел остыть «в обработке», а в итоге к приборам отопительного типа поступает вода с нормальной температурой.

Независимая система

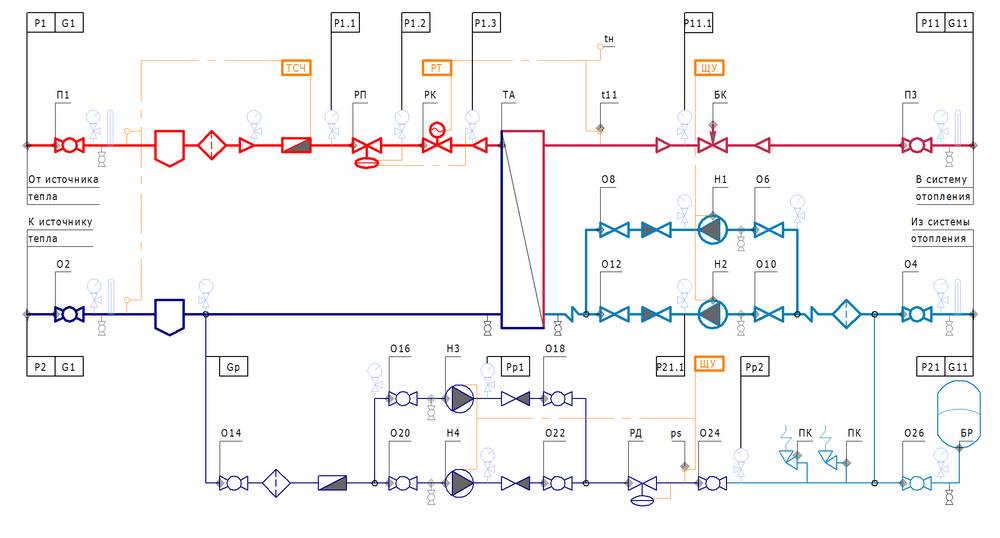

А вот в независимой системе отопления по схеме распределительная внутренняя система здания сообщения с магистралью не имеет, получается, что обе системы разделены. Энергия тепла от магистрального теплового носителя передается по внутренним каналам через тепловой обменик. При его помощи получается подогревать холодную воду из водопровода для системы снабжения горячей водой.

Различия двух систем между собой

Итак, давайте сравним все достоинства и недостатки каждого варианта. У зависимой отопительной системы есть два основных преимущества:

  • Простота устройства.
  • Малая стоимость.

Но все же есть и много недостатков:

  1. Нет возможности выполнять регулировку температуры теплового носителя, который поступает во внутреннюю распределительную систему. Естественно, что перед элеватором есть особая задвижка, за счет которой получится ограничить поступление подогретого теплового носителя из магистрального пути, но он попросту не рассчитан на такую регулировку, а при попытке уменьшения объемов воды, которая будет поступать в смесительный узел, приведет к тому, что будет нарушен режим работы с ухудшится циркуляция.
  2. Внутренняя система распределения в здании питается от магистрального теплового носителя, а ему, как правило, присуще не лучшее качество. Двигаясь по большой сети трубопровода, такая среда будет собирать огромное количества окалины, песка, ржавчины, а также часто она в большом объеме приводит кислород. Такие факторы часто приводят к тому, что быстро изнашивается арматура, трубопровод и радиаторы внутри системы распределения.

Но есть и достоинства:

  • Количество тепла, которое поступает во внутреннюю систему, можно регулировать в широтном пределе, а это делает отопление в разы экономичнее (экономия денежных средств по сравнению с зависимым типом схемы теплового снабжения составляет от 10 до 45%).
  • Внутреннюю систему можно «заряжать» тепловым носителем с высокой степенью очистки, и при этом владельцы здания смогут на свое усмотрение подбирать его химический состав, к примеру, использовать тот же антифриз.

Обратите внимание, что чем больше метраж отапливаемой площади здания, тем выгоднее использоваться независимую схему, так как экономия тепловой энергии и увеличение срок эксплуатации элементов в большом масштабе поможет компенсировать затраты для обустройства системы. На данный момент возможно подключение к централизованной отопительной системе даже по независимому способу теплового снабжения

На данный момент возможно подключение к централизованной отопительной системе даже по независимому способу теплового снабжения.

Преимущества

К сожалению, на постсоветском пространстве теплоснабжение подавляющего большинства потребителей до сих пор организовано по старой, открытой схеме. Закрытая схема сулит значительный выигрыш по многим параметрам. Именно поэтому, переход на закрытое теплоснабжение, в масштабе страны может принести серьёзные экономические выгоды. К примеру в России, на государственном уровне, переход на более экономный вариант, стал частью энергосберегающей программы на будущее.

Отказ от старой схемы принесёт сокращение потерь тепла, за счёт возможности точной регулировки потребления. Каждый теплопункт имеет возможность тонко регулировать потребление тепла абонентами.

Нагревательное оборудование работающее в изолированном режиме закрытой системы, гораздо меньше подвержено воздействию привносимых открытой сетью факторов. Следствие этого, продленный ресурс котлов, теплоприготовительных установок и промежуточных коммуникаций.

Она не требует повышенной устойчивости к высокому давлению, на всём протяжении теплопроводящих магистралей, это значительно снижает аварийность трубопроводов по причине порывов давлением. В свою очередь – это снижает потери тепла при утечках. Как результат, экономия, стабильность и качество обеспечения теплом и горячей водой, компенсируют недостатки системы. А они тоже есть. Процедуры невозможно провести централизованно. Каждый отдельный замкнутый контур требует своего обслуживания. Будь то турбины, контуры абонентов или промежуточная магистраль.

Каждый теплопункт – отдельная единица, для осуществления водоподготовки. Скорее всего, при модернизации схемы из открытой в закрытую, в большинстве случаев придётся увеличить площадь, необходимую под установку оснастки ИТП, а также реорганизация электроснабжения. Помимо этого, существенно возрастает потребление холодного на снабжение здания, поскольку именно она идёт на подогрев в теплообменники и далее потребителю, при независимом подключении горячего. Это неизменно повлечёт переустройство водопровода, ради перехода на закрытую схему горячего.

Глобальное введение независимого присоединения горячего оснащения к тепловым сетям, повлечёт изрядное повышение нагрузки на внешние сети холодного водоснабжения, поскольку придётся питать потребителей увеличенными объёмами, необходимыми для горячего водоснабжения, которые сейчас даются по тепловым сетям. Для многих населённых пунктов это станет серьёзным препятствием на пути модернизации. Дополнительное оснащение насосными установками в горячем снабжении и циркуляционных установках, в механизмах отопления зданий вызовет дополнительную нагрузку на электрические сети и без их реконструкции тоже не обойтись.

Значения коэффициентов смешения

Расчетная температура в тепловой сети, °С

Расчетная температура в системе отопления, °С

Нормальная работа элеватора происходит при H/h = 8-12 (H— располагаемый напор на вводе; h — сопротивление системы отопления).

Следует иметь в виду, что значение расчетного напора перед элеватором прямо пропорционально сопротивлению системы отопления. Поэтому увеличение сопротивления системы отопле­ния, например, в 1,5 раза вызовет увеличение расчетного напора Я также в 1,5 раза.

Присоединение с насосом на перемычке (в). В том случае, если смешение воды не может быть выполнено с помощью эле­ватора, устанавливают насос на перемычке между подающим и обратным трубопроводами системы отопления. Смешение с по­мощью элеватора не может быть выполнено по следующим при­чинам: напор в месте присоединения недостаточен для нормаль­ной его работы; потребная тепловая мощность смесительного узла велика и выходит за пределы мощности изготовляемых элеваторов (обычно больше 0,8 МВт — 0,7 Гкал/ч).

При установке смесительных насосов в жилых и общественных зданиях рекомендуется применять бесшумные бесфундаментные насосы. При установке смесительных насосов, рассчитанных на большую подачу, применяют в качестве смесительных насосов центробежные типа К и КМ. Подача насоса равна G2=1.1G1, а на­пор должен быть равен H = 1.15h (где h — сопротивление системы отопления).

Присоединение с насосом на подающем трубопроводе системы отоп­ления (г). Насос на подающем трубопроводе устанавливают в том случае, если наряду со смешением воды требуется повысить давление в подающем трубопроводе в месте присоединения системы отопления (статическая высота системы отопления выше давления в подающем трубопроводе в месте присоединения).

Подача насоса равна G3 = 1,1 (1 + U)G1,а напор должен быть равен:

где h — сопротивление системы отопления; hn — разность между статической высотой системы отопления и пьезометрической высотой в подающем трубопроводе тепловой сети в месте при­соединения, м.

Присоединение с насосом на обратном трубопроводе системы отопления (д). Насос на обратном трубопроводе устанав­ливают в том случае, если наряду со смешением воды требуется снизить давление в обратном трубопроводе в месте присоединения системы отопления (давление больше допустимого для системы отопления). Подача насоса в этом случае равна С3 = 1,1 (1 + U)G1 а напор должен иметь значение, обеспечивающее требуемое дав­ление в обратном трубопроводе.

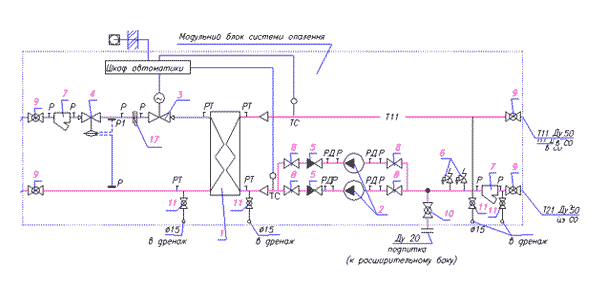

Независимое присоединение (е). Если давление в обрат­ном трубопроводе в тепловой сети выше допустимого давления для системы отопления, а здание имеет значительную высоту или расположено на высоком месте по отношению к рядом стоящим зданиям, то систему отопления присоединяют по независимой схеме.

По независимой схеме допускается присоединять здания вы­сотой 12 этажей и более. Независимая схема основана на отделе­нии системы отопления от тепловой сети с помощью теплообмен­ника, вследствие этого давление в тепловой сети не может пере­даваться теплоносителю системы отопления. Циркуляция теплоносителя осуществляется с помощью циркуляционных на­сосов типа К и КМ. Подачу насоса определяют по формуле

где Q — мощность системы отопления, кДж/ч (Гкал/ч); С — теп­лоемкость воды, Дж/(кг·ч); T11,T22 — расчетная температура воды соответственно в подающем и обратном трубопроводах системы отопления, °С

Случается, что частные дома, находящиеся в черте города, расположены рядом с проложенными сетями центрального теплоснабжения, а некоторые даже подключены к ним. Конечно, в нынешнее время в приоритете – отопление индивидуальное, а централизованное постепенно уходит в прошлое. Но если дом уже подключен к сети либо есть проблемы с автономной системой, то надо пользоваться тем, что есть в наличии. Для совместной работы источника тепла с потребителями используется зависимая и независимая система отопления. Что они собой представляют, а также плюсы и минусы обеих схем будут изложены в данном материале.

Зависимая система

Теплоноситель, протекающий вдоль магистралей, попадает прямо в жилище. Систему также называют открытой, так как подбор теплоносителя с целью обогрева здания (также для предоставления теплой воды) происходит из выводящего трубопровода (другое название приводящий). Данная схема популярна для зданий, рассчитанных на несколько семей и строений государственных учреждений, магазинов, банков, многих других сооружений.

Если температура теплоносителя внутри подающего трубопровода не достигла 95 градусов по Цельсию, его отправляют в отопительные аппараты. Когда температура достигает данный предел, но все равно остается менее 105 градусов по Цельсию, требуется вмешательство смесительного элеваторного узла. Его устанавливают на входе в коттедж, чтобы жидкость, газ или антифриз из радиаторов добавлять к горячему теплоносителю, дабы последний стал теплым, а не горячим.

Зависимая система функционирует на основе законов молекулярной физики и термодинамики. Антифриз или другой теплоноситель попадает наверх, из-за чего на выходе из котла отопления образуется высокое давление, параллельно с этим на входе теплогенератора создается незначительное разряжение. После этого жидкость стремится попасть в зону, где давление ниже. Эта система работает согласно естественной циркуляции теплоносителя.

Данную схему очень часто использовали в СССР. Зависимая система отопления функционирует исправно, бесперебойно. Ремонт, монтаж, материалы требуют небольших вложений. Нет необходимости в установке добавочных труб, используемых для подачи в помещение теплой воды.

Минусы:

  • отбросы и мусор с трубопроводов оказываются внутри батареи;
  • когда происходит ремонт или замена оборудования, нередко случаются перепады давления, гидроудары;
  • теплоноситель нельзя назвать качественным, так как он проходит вдоль старых магистралей, которые чаще всего уже ржавые;
  • качество воды или смеси антифризов влияет на термостатические вентили, они ломаются;
  • регулировать температуру дома самостоятельно почти невозможно;

Виды зависимых систем

Однотрубная система идеально подходит частным домам. Данный контур является замкнутым. От нагревательного аппарата прокладывается трубопровод, а радиаторы присоединяют поочередно и далее отводят назад, к котлу.

Типовая однотрубная схема отопления

Бывает горизонтальная и вертикальная схема. Первая больше подходит для одноэтажных домов, ее проводят снизу и сверху пола, батареи устанавливают на одном уровне. В вертикальной же от котла разводка перемещается наверх и уже там распределяется по батареям. После охлаждения спускается.

Система не требует для монтажа много комплектующих, просто прокладывается, не приносит проблем в процессе эксплуатации и стоит недорого. Она идеально подходит для небольших дачных домиков, установить ее можно без помощи профессионалов. К минусам относят тот факт, что радиаторы, которые находятся ближе к нагревательному прибору(котлу), нагреваются больше и быстрее, чем стоящие поодаль.

Ленинградка — одна из самых популярных систем, придуманная еще в советское время система. В ней все нагревательные аппараты складываются в единую схему, по которой свободно перемещается теплоноситель. Нагревает воду или смесь антифризов специальный котел, радиаторы обыкновенно подключают вдоль стен, преимущественно рядом с окнами. У “Ленинградки” очень низкая стоимость, легкий монтаж и хороший уровень производительности, но она требует балансировки в процессе эксплуатации.

Паук — система не так давно считалась устаревшей, но все равно остается популярной из-за своей низкой стоимости. Нет нужды устанавливать вертикальную разводку по периметру всего дома, но при этом комнаты все равно прогреваются равномерно. Главное преимущество «Паука» — система не находится в зависимости от электрогенератора. При эксплуатации очень легко регулируется. Монтаж такого рода системы затруднительна. Ее нужно устанавливать только на чердаке, в связи с чем возрастают затраты на дополнительное утепление. Нельзя использовать антифриз в такой системе из-за его испарения внутри расширительной емкости. Подобная система портит интерьер, устанавливать ее дозволено лишь людям с определенным умениями из-за сложного этапа проектирования.

Открытые системы теплоснабжения

Открытые системы теплоснабжения характеризуются тем, что водоразбор горячей воды для нужд потребителя происходит непосредственно из теплосети, причем, он может быть как полным, так и частичным. Остающаяся в системе горячая вода продолжает использоваться для отопления или вентиляции.

Расход воды в теплосети при этом способе компенсируется дополнительным количеством воды, которая подается в тепловую сеть. Преимущество открытой системы теплоснабжения заключается в ее экономической выгоде. Во время советского периода почти 50 % всех систем теплоснабжения были открытого типа.

В то же время, нельзя сбрасывать со счетов то, что такая система теплоснабжения имеет и ряд существенных недостатков. Прежде всего, это невысокое санитарно-гигиеническое качество воды. Отопительные приборы и трубопроводные сети придают воде специфический запах и цветность, появляются различные посторонние примеси, а также, бактерии. Для очистки воды в открытой системе обычно применяются различные методы, но их использование снижает экономический эффект.

Открытая система теплоснабжения по способу присоединения к теплосетям может быть зависимой, т.е. соединяться через элеваторы и насосы, или присоединяться по независимой схеме — через теплообменники. Остановимся на этом подробней.

Зависимые системы теплоснабжения

Зависимые системы теплоснабжения, это такие системы, в которых теплоноситель по трубопроводу попадает сразу в систему отопления потребителя. Здесь нет никаких промежуточных теплообменников, тепловых пунктов и гидравлической изоляции. Несомненно, что такая схема присоединения понятна и конструктивно проста. Она несложна в обслуживании и не требует никакого дополнительного оборудования, например, циркуляционных насосов, автоматических приборов регулирования и контроля, теплообменников и т.д. Чаще всего, эта система привлекает своей, на первый взгляд, экономичностью.

Однако она имеет существенный недостаток, а именно, невозможность отрегулировать теплоснабжение в начале и конце отопительного сезона, когда появляется избыток тепла. Это не только влияет на комфорт потребителя, но и приводит к теплопотерям, что снижает ее кажущуюся первоначально экономичность.

Когда становятся актуальными вопросы энергосбережения, разрабатываются и активно внедряются методики перехода зависимой системы теплоснабжения к независимой, это позволяет экономию тепла порядка на 10-40% в год.

Независимые системы теплоснабжения

Независимыми системами теплоснабжения называют системы, в которых отопительное оборудование потребителей изолировано гидравлически от производителя тепла, а для теплоснабжения потребителей используют дополнительные теплообменники центральных тепловых пунктов.

Независимая система теплоснабжения имеет целый ряд неоспоримых преимуществ. Это:

  • возможность регулирования количества тепла, доставленного к потребителю при помощи регулирования вторичного теплоносителя;
  • ее более высокая надежность;
  • энергосберегающий эффект, при такой системе экономия тепла составляет 10-40 %;
  • появляется возможность улучшения эксплуатационных и технических качеств теплоносителя, что существенно повышает защиту котельных установок от загрязнений.

Благодаря этим преимуществам, независимые системы теплоснабжения стали активно применяться в крупных городах, где тепловые сети достаточно протяженны и существует большой разброс тепловых нагрузок.

В настоящее время разработаны и успешно внедряются технологии реконструкции зависимых систем в независимые. Несмотря на значительные капиталовложения это, в конечном итоге, дает свой эффект. Естественно, что независимая открытая система — дороже, однако она значительно улучшает качество воды по сравнению с зависимой.

Зависимость от электричества

А теперь вернемся к энергозависимости. Когда для функционирования отопительной системы нужна электроэнергия, а когда без нее можно обойтись?

Твердотопливные котлы

Каноническое решение — обычный стальной или чугунный котел с водяной рубашкой в топке и механической регулировкой поддувала с помощью термостата. Этот агрегат полностью энергонезависим.

На фото — классический котел на твердом топливе.

Однако у такой конструкции есть важный недостаток: котел требует частой загрузки топлива. Сделать отопление по возможности независимым от человека позволяют три технических решения:

  • Бункер и транспортерная лента, по мере прогорания топлива подающая новые порции опилок или пеллет. Электричество необходимо как минимум для работы транспортера.
  • Твердотопливный пиролизный котел разделяет горение на две стадии: пиролиз дров при ограниченном притоке кислорода и сжигание полученного газа. При этом камера сгорания газа расположена ниже камеры пиролиза. Движение продуктов сгорания против вектора естественной тяги требует работы электрического вентилятора.
  • Котел верхнего горения способен работать на одной закладке угля до пяти суток. Тлеет только верхний слой топлива; воздух к нему подается сверху вниз, а зола уносится потоком горячих продуктов сгорания. Циркуляция воздуха обеспечивается… правильно, электрическим вентилятором.

Газ

Энергонезависимые газовые котлы отопления используют ручной розжиг с помощью пьезоэлемента и регулировку пламени механическим термостатом. Когда основная горелка гасится при высокой температуре теплоносителя, продолжает работать пилотная.

Напольный газовый котел с пьезорозжигом.

Котлы с электронным розжигом останавливают подачу газа в простое полностью. Как только теплоноситель остынет ниже критической температуры, разряд поджигает основную горелку, и нагрев возобновляется. Кроме того, электричеством часто приводится в движение наддувный вентилятор, подающий воздух к горелке.

Какая схема лучше? Если у вас часты перебои с электроэнергией, более уместным будет энергонезависимый газовый котел отопления. Именно потому, что он способен обходиться без электричества в принципе. С другой стороны, эти устройства менее экономичны: на поддержание пилотного пламени уходит до 20% всего потребляемого газа.

Еще одна полезная особенность, которой лишены газовые энергонезависимые котлы отопления — возможность контроля погоды и управления по внешнему термостату, снимающему температуру, к примеру, в удаленной комнате. О программировании температурного режима на день или неделю речь, разумеется, тоже не идет.

Соляра

Здесь все просто: соляровые котлы ПОЛНОСТЬЮ идентичны газовым котлам с электронным розжигом. Различаются лишь горелки. Собственно, производится масса двухтопливных установок.

Понятно, что без наддувного вентилятора и электронного розжига устройства просто не смогут работать.

Нет правил без исключений. Отопитель независимый бытовой ОБ1 0010 снабжен собственным генератором и обходится без внешнего питания, вырабатывая электричество для вентилятора самостоятельно.

Актуализированная схема теплоснабжения муниципального образования город Екатеринбург до 2030 года актуализация на 2019 год

Схема теплоснабжения города Екатеринбурга

Книга 1. Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения

Приложение 1. Энергоисточники городаПриложение 2. Тепловые сети городаПриложение 3. Тепловые нагрузки потребителей городаПриложение 4. Зонирование (графическая часть)Приложение 5. Локальные системы централизованного теплоснабжения (ПЗ)Приложение 6. Технико-экономические показатели теплоснабжающих и теплосетевых организаций с описанием результатов хозяйственной деятельности теплоснабжающих и теплосетевых организаций в соответствии с требованиями, устанавливаемыми Правительством Российской Федерации в стандартах раскрытия информации теплоснабжающими организациями, теплосетевыми организациями и органами регулирования

Книга 2. Существующее и перспективное потребление тепловой энергии на цели теплоснабжения

Приложение 1. Выданные и продленные технические условия на присоединение к тепловым сетям

Книга 3. Электронная модель системы теплоснабжения МО «город Екатеринбург» – не подлежит размещению в соответствии с пунктом 19 Требований к порядку разработки и утверждения схем теплоснабжения, утвержденных Постановлением Правительства Российской Федерации от 22.02.2012 № 154

Книга 4. Существующие и перспективные балансы тепловой мощности источников тепловой энергии и тепловой нагрузки

Приложение 1. Зонирование систем централизованного теплоснабжения в период до 2030 года. Гидравлические расчетыПриложение 2. Зонирование (графическая часть)

Книга 5. Мастер-план развития систем теплоснабжения

Книга 6. Перспективные балансы производительности водоподготовительных установок и максимального потребления теплоносителя теплопотребляющими установками потребителей, в том числе в аварийных режимах

Книга 7. Предложения по строительству, реконструкции и техническому перевооружению источников тепловой энергии

Книга 8. Предложения по строительству и реконструкции тепловых сетей

Книга 9. Предложения по переводу открытых систем теплоснабжения (горячего водоснабжения) в закрытые системы горячего водоснабжени

Книга 10. Перспективные топливные балансы

Книга 11. Оценка надежности теплоснабжения

Книга 12. Обоснование инвестиций в строительство, реконструкцию и техническое перевооружение

Книга 13. Индикаторы развития систем теплоснабжения

Книга 14. Ценовые (тарифные) последствия – не подлежит размещению в соответствии с пунктом 19 Требований к порядку разработки и утверждения схем теплоснабжения, утвержденных Постановлением Правительства Российской Федерации от 22.02.2012 № 154

Книга 15. Реестр единых теплоснабжающих организаций

Приложение 1. Графическая часть

Книга 16. Реестр проектов

Книга 17. Замечания и предложения к проекту схемы теплоснабжения

Книга 18. Сводный том изменений, выполненных в актуализированной схеме теплоснабжения

Независимая (закрытая) система отопления

В настоящее время при устройстве новых котельных стала чаще применяться независимая схема присоединения системы отопления. В ней имеют место основной и дополнительный контур циркуляции, гидравлически разделенные теплообменником. То есть, теплоноситель от котельной или ТЭЦ идет до центрального теплового пункта, где попадает в теплообменник, это и есть главный контур. Дополнительный контур – это система отопления дома, теплоноситель в нем циркулирует через этот же теплообменник, получая тепло от сетевой воды из котельной. Схема работы независимой системы показана на рисунке:

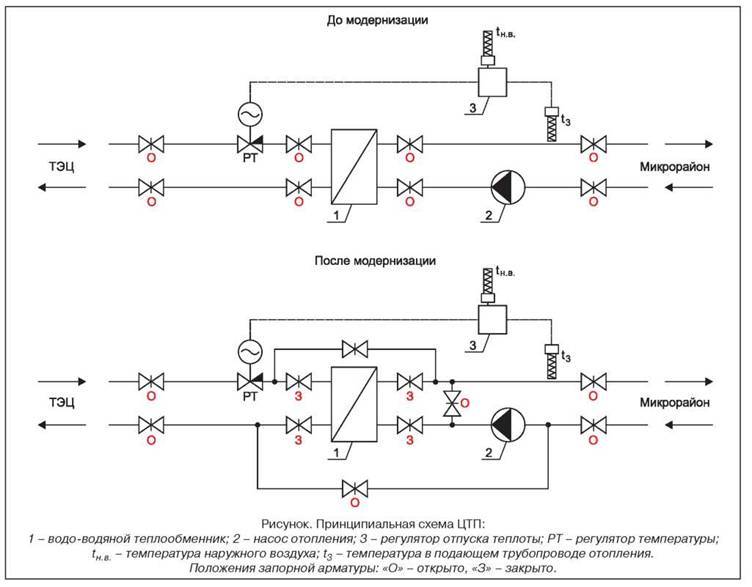

Для справки. Раньше в подобных системах устанавливались громоздкие кожухотрубные теплообменники, занимавшие много места. Это было главной трудностью, но с появлением скоростных пластинчатых теплообменников данная проблема перестала существовать.

А как же быть с централизованной подачей горячей воды, ведь теперь брать ее из магистрали нельзя, там слишком высокая температура (от 105 до 150 ºС)? Все просто: независимая схема подключения допускает установку любого количества пластинчатых теплообменников, присоединенных к магистральным трубопроводам. Один будет обеспечивать теплом отопительную систему дома, а второй может готовить воду для хозяйственных нужд. Как это реализуется, показано на схеме:

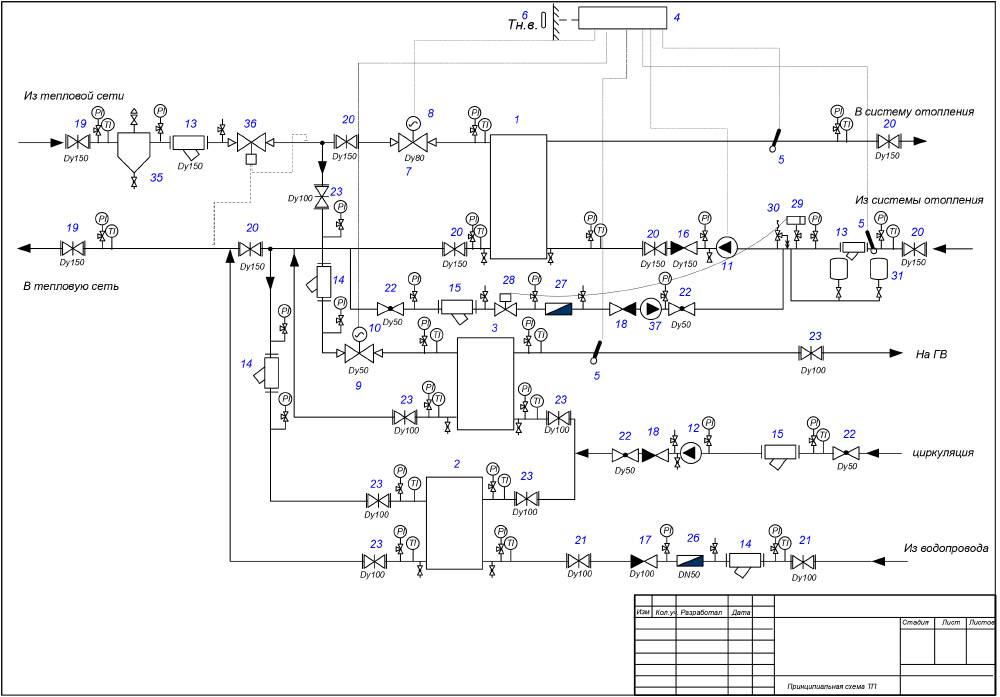

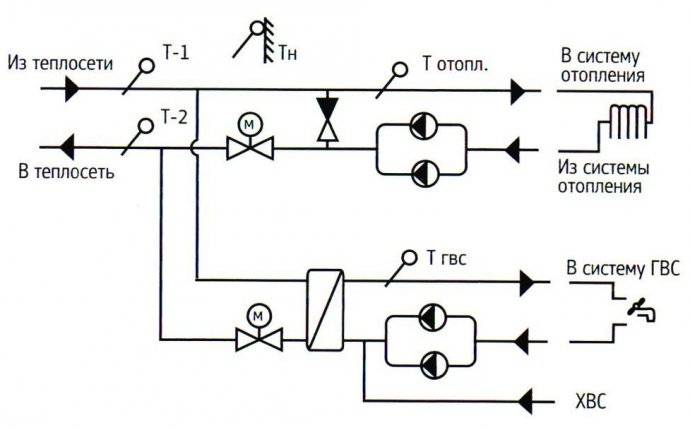

Чтобы горячая вода поступала всегда одинаковой температуры, контур ГВС делается замкнутым с организацией автоматической подпитки в обратном трубопроводе. В многоквартирных домах циркуляционную обратную линию ГВС можно увидеть в ванной комнате, к ней подсоединяются полотенцесушители.

Очевидно, что эксплуатация независимой системы отопления имеет массу преимуществ:

  • домашний контур отопления не зависит от качества внешнего теплоносителя, состояния магистральных сетей и перепадов давления. Вся нагрузка ложится на пластинчатый теплообменник;
  • есть возможность регулировать температуру в помещениях с помощью термостатических вентилей;
  • теплоноситель в малом контуре можно отфильтровать и очистить от солей, главное, чтобы трубы были в хорошем состоянии;
  • в системе ГВС будет вода питьевого качества, поступающая в дом по водопроводной магистрали.

Тем не менее из-за грязного теплоносителя низкого качества в центральной сети потребуется периодическая промывка независимой системы отопления, а точнее, — пластинчатого теплообменника. Благо, сделать это не так уж сложно. Еще из недостатков следует отметить более высокие затраты на приобретение оборудования, а именно: теплообменников, циркуляционных насосов и запорно — регулирующей арматуры. Зато закрытая система надежнее и безопаснее открытой, она больше отвечает современным требованиям и лучше адаптирована к новому оборудованию.

Виды циркуляции в контурах отопления

Для доставки тепла к батареям нужно переместить нагретый котлом теплоноситель. Применяется естественная циркуляция в системе отопления и принудительное перемещение воды с помощью циркуляционного насоса. Естественная циркуляция применяется в простых системах отопления, она требует минимума оборудования при минимальных затратах на монтаж и эксплуатацию.

Для реализации этого метода перемещения теплоносителя используется изменение физических свойств воды при нагревании. Скорость перемещения зависит от разности температур и от величины гидравлического сопротивления, которое уменьшают увеличением диаметра труб.

Открытый контур отопления

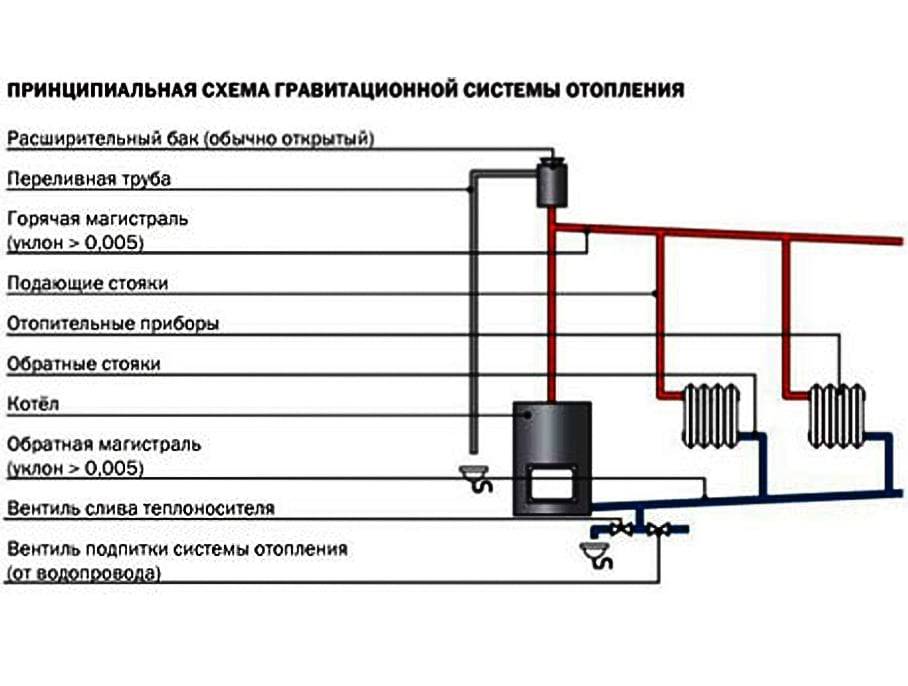

Самотечная система отопления с естественной циркуляцией открытая имеет несомненные преимущества.

Преимущества открытой естественной циркуляции теплоносителя:

  1. простота и небольшие затраты на монтаж;
  2. экономичность;
  3. легко превращается в систему с принудительной циркуляцией, циркуляционный насос устанавливается обычно в «обратке».

Поэтому система отопления одноэтажного дома с естественной циркуляцией весьма популярна и успешно используется. Основные недостатки подобного отопления – большая инерция. Кроме того, наличие открытого расширительного бака предопределяет ответ на вопрос — можно ли залить тосол в систему отопления дома. Залить можно, но он будет постоянно испаряться, что сделает эксплуатацию системы нерентабельной.

Закрытый контур отопления

Теплоноситель в закрытой системе отопления не имеет контакта с атмосферным воздухом. Для компенсации теплового расширения устанавливают герметичные мембранные расширительные баки. Закрытая система отопления схема может быть любой, для перемещения теплоносителя оборудуется циркуляционным насосом. Отсутствие контакта теплоносителя с воздухом значительно увеличивает срок службы труб и оборудования контура отопления.

Если при монтаже предусмотреть уклон труб, то при отсутствии напряжения сети и переключении байпаса возникнет естественная циркуляция в закрытой системе отопления дома. Конечно, эффективность системы упадет, но отопление будет работоспособно и продолжит обогревать жилище.

Основные преимущества закрытой системы отопления:

  • применение герметичного расширительного бака исключает испарение жидкости, в закрытых системах можно применять тосол в качестве теплоносителя;
  • отсутствие контакта воды с воздухом защищает элементы контура от внутренней коррозии;
  • закрытый контур отопления имеет малую инерционность и высокую эффективность;
  • применение циркуляционного насоса позволяет уменьшить диаметр труб и уменьшить расходы на их приобретение;
  • для теплых полов и для сложных разветвленных схем устанавливают дополнительный насос в системе отопления, который обеспечит их эффективную работу.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
